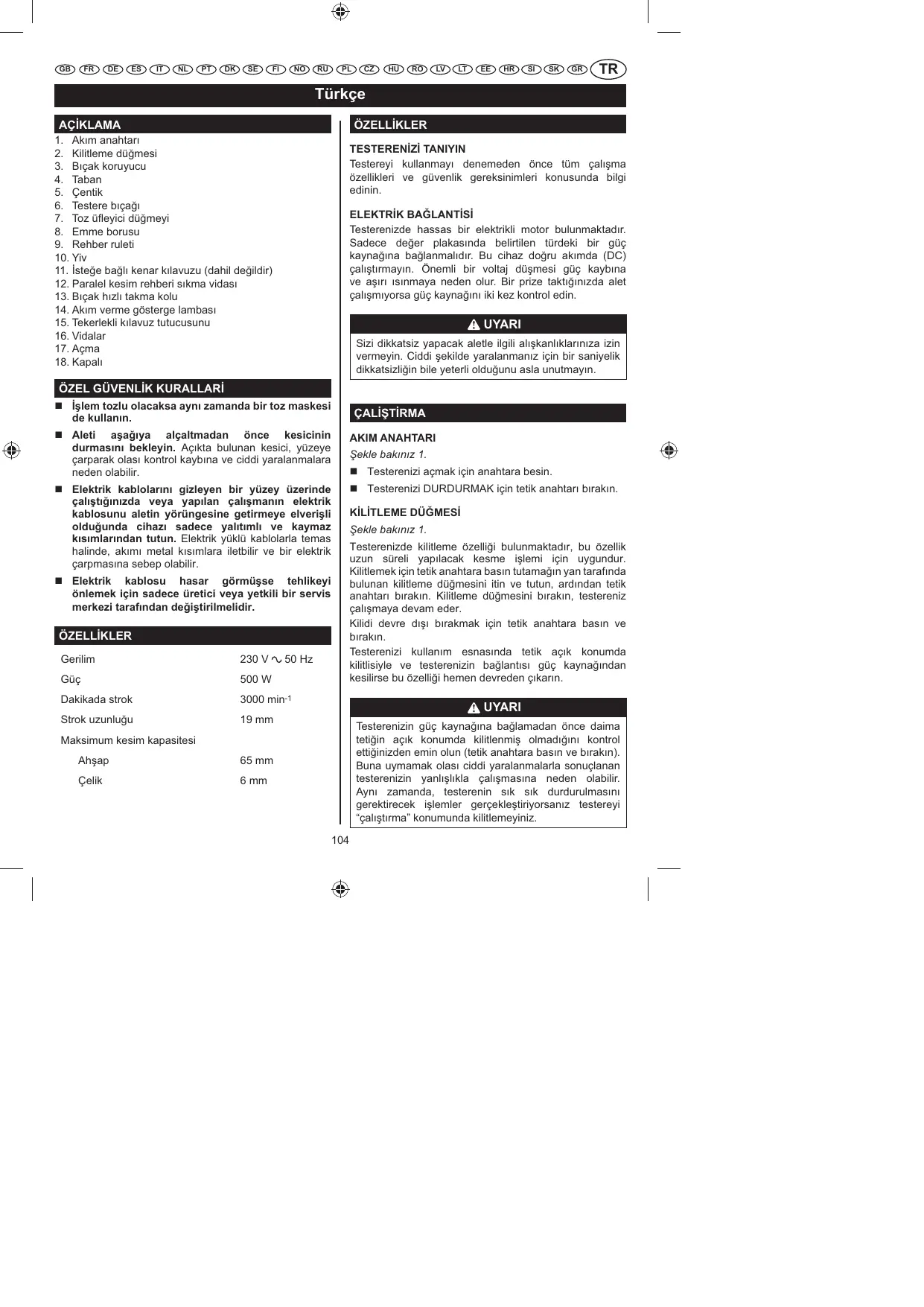

KULLANIM KILAVUZU EJ500 RYOBI

1. Akim anahtari
2. Kilitleme duğmesi
3. Bicak koruyucu
4. Taban
5. Gentik
6. Testere bicaqi
7. Toz üfleyici dugmeyi
8. Emme borusu
9. Rehber ruleti
10. Yiv
11. Istegbe bagli kenar kilavuzu (dahil degildir)
12. Parallel kesim rehberi sikma vidasi
13. Bicak hizli takma kolu
14. Akim verme gõsterge lambasi
15. Tekerlekli kilavuz tutucusunu
16. Vidalar
17. AÇma
18. Kapali

ÖZEL GÜVENLIK KURALLARI

Islem tozlu olacaksa ayni zamanda bir toz maskesi de kullanin.
Aleti asagiya alcaltmadan once kesicinin durmasini bekleyin. Acika bulunan kesici, yuzeye carparak olasi kontrl kaybina ve ciddi yaralanmalara neden olabilir.
Elektrik kabolarini gizleyen bir yüzey uzerinde calistiginizda veya yapilan calismannin elektrik kablosunu aletin yörungesine getirmeye elverisi oldugunda cihazi sadece yalitimi ve kaymaz kisimarindan tutun. Elektrik yüklu kabolarla temas halinde, akimi metal kisilmara iltebilir ve bir elektrik carpmasina sebep olabilir.
Elektrik kablosu hasar gormusse tehlkiye onlemek icin sadece uretici veya yetkili bir servis merkezi tarafindan degistirilmidir.

ÖZELLIKLER

Gerilim	230 V ~ 50 Hz
Güç	500 W
Dakikada strok	3000 min-1
Strok uzunluğu	19 mm
Maksimum kesim kapasitesi
Ahşap	65 mm
Çelik	6 mm

ÖZELLIKLER

TESTERENZI TANIYIN

Testereyi kullanmayi denemeden once tum calisma özellikleri ve güvenlik gereksinimleri konusunda bilgi edinin.

ELEKTRIK BAGLANTİSI

Testerenizde hassas bir elektriki motor bulunmaktadir. Sadece deger plakasinda belirtilen turdekiri bir guc kaynagina baglanmaldir. Bu cihazDOGRU akimda (DC) calistirmayn. Onemli bir voltaj dusmesi guc kaybina ve asiri isnmaya neden olur. Bir prize taktiginiza d alet calismiyorsa guc kaynagini iki kez kontrl edin.

AUYARI

Sizi dikkatsiz yapacak alette ilgili aliskanlkiariniza izin vermeyin. Ciddi sekilde yaralanmaniz icin bir saniyelik dikkatsizligin bile yeterli oldugunu asla unutmayin.

CALISTIRMA

AKIM ANAHTARI

Seklebakiniz1.

• Testerenizi açmak icin anahtarabserv.
• Testerenizi DURDURMAK icin tetik anahtari birakin.

KILITLEME DUGMESI

Seklebakiniz1.

Testerenizde kilitleme Özelligi bulunmaktadir, bu özellik uzun sureli yapilacak kesme ilsemi icin uygundur. Kilitlemek icin tetik anahtara basin tutamağın yan tarafa bulunan kilitleme Düğmesini itin ve tutun, ardindan tetik anahtari birakin. Kilitlemé Düğmesini birakin, testereniz calşmaya devam eder.

Kilidi devre disi birakmak icin tetik anahtara basin ve birakin.

Testerenizi kullanim esnasinda tetik akig konumda kilitlisije ve testerenizin baglantisigk kaynagindan kesilirse buozyglih hemen devretenikarin.

A UYARI

Testerenizin guc kaynagina baglamadan once daimatetigin aik konumda kilitlenmis olmadiinik controlettigenziden emin olun (tetik anahtara basin ve birakin).Buna uymamak olasi ciddi yaralarimalar sonuclanantesterenizin yanllikla calismasina neden olabilir. Ayn Zamanda, testerenin sik sik durdurulmasini gerektirecek islemlerGPClesteiriysaniz testereyi"calistirma" konumunda kilitlemeyiniz.

Türkce

BIÇAKLARI TAKMAKİÇIN

Seklebakiniz2.

Aletin fisini priszen cekin.

UYARI

Testere fistencekilmemisise,istemdisicalmas meydana gelebilir v ciddi yaralanmalarasebep olabilir.

Aleti ters cevirin.
■ Hizli serbest birakma kolunu saat yönünün tersinde dōndürün ve yerinde tutun.
- Testere biçagınin arka tarafi kanalin icinde.Doğru olarak konumlmanası次会议召开，tekerlekli kilavuz icindeki kanalaşete biçagl sokun.

NOT: Sadece T sapl testere bicaklar kullanilabiliar.

Testere bicaigini gittiigi kadar biçak kelepcsesinin icine itin.
Hizli serbest birakma kolunu birakin.

UYARI

Olasi ciddi yaralanmalari onlemek icin daima yan siperliklerah sahip koruyucu gozlukler kullanin. Ellerinizi ve parmaklarinizi motor govdesinden ve beçak keleçpasunden uzak tutun bçak kesim ilemindedyen is parcasinin alta uzanmayin.

UYARI

Ciddi kisel yaralanmalaria onlemek icin emniet muhafazasi yerinden olmadan testereyi kullanmayin.

GENEL KESIM ISLEMI

Seklebakiniz3.

Testere tabanin on tarafini is parcasi uzerine dayayin ve bicagin kesici kenarini is parcanizin uzerindeki cizgiyle hizalayin. Elektrik kablosunun testere bicagin yolunun disinda olmasini ve kesme cizgisinde olmamasini saglayin. Testerenizi calistirin ve calisma yuzeyi uzerinde ileriDOGRU hareket etirin. Testereyi saglam tutmak icin asaigiya doogrue boicagin kesmesini saglamak icin ileri dogruyeteri kadur kuvvet uygulayin.

UYARI

Testerenizi zorlamayin. Testerenizi zorlamak motorun aşi lsinmasina ve testere bicağınin kırilmasina neden olabilir.

KAYDIRMA KESIM

Seklebakiniz4.

Kaydirma kosimler, tutamağa uygulanan kuvvete yön belirlenerek testerenizle yapilabilir.

AUYARI

Bicaaga uyguulananan asiri yan basinc, bicaagin kirilmasina veya kesilen is parcasinin zarar gormesine neden olabilir.

AÇILI KESME (EğİMLİ KESME)

Seklebakiniz5.

Egimli kesme acilari saqa veya sola 0^ ile 45^ arasinda ayarlanabilir. Tabanin hem sol hem de sag tarafinda bulunan bir olcek uzerinde 22,5^ araliclarla 0^ ila 45^ arasinda kasim icin acilar vardir.

Hassas kesimler gerekli oldugunda aci olcerin kullanilmasi onerilir.

ACININ AYARLANMASI

Seklebakiniz5.

Taban hareket ettilirene kadar anahtarla taban tespit vidalarini gevsetin.
Tabani motor govdesinden bulunan tirmaktan kurtarmak icin ileriDOGRU hafifge kayirin.
■ Istenen acin tabanda bulunan isaretini motor govdesinin kenarilya ayin hizaya getirin.
Istenen aciya ulasildiginda, motor govdesindeki tirnak tabanin arka kismanda bulunan uyung bin bertikle ayni hizada olana kadar tabani gerije dogru kayirdn.
- Tekerlekli kilavuz tutucsunu kilavuz tekerlek testere bicajinin arakasa karsi olacak gekilde konumlandirin. Hassas Kesimler, sadece kilavuz tekerlek testere bicajinin arkasa sikica dayandiginda yapilabilir.
Tabani sabitlemek ici anahtarla taban sabitleme vidasini yeniden sikin.

DALDIRMA BIR KESIM YAPMAK iCIN

Seklebakiniz6.

A UYARI

Kontrol kaybini, bicaklarin kirlmasini veya kesilecek malzemenin hasar gormesini onlemek icin kesimpler yaparken daima olaganustu tedbirler kullanin. Ahsap disindaki malzemelerde dalirma kosimi tavyiye etmiyoruz.

Türkçe

Kesme cizgisini is parcasinin uzerine belirgin sekilde isaretleyin.
Kesme açisini 0° olarak ayarlayin.
Tabanin on kenari uzerine dayanacak sekilde testenerizi ileri dokuro egin, testere calistirildiginda biçak is parcasiyla temas etmeyecektir.
Bicagin kesilecek alanin icinde olmasini saglayin.
Yuksek hizi kullanarak testerenizi calistirin ve biçak ahşabi kesene kadar yavaşa is parcasina indirin.
Taban uzerinde calisilan parca gibi diz olana kadaruzerinde calisilan parcanin icinde bicago indirmedeyevam ediniz, daha sonra, kosimi sonlandirmak icintestereyi one doogr itin.
■ Bu tip bir kesim islemi icin sadece inc basina 7 dise sahip bicaklar kullanin.

METAL KESME

Testerenizle cok ceşitl metaller kesilebilir. Biçaklari bükmemeye ve egmeme lyö gosterin. Zimpara alelti kasinlikle bastirmayiniz.

Biçak asiri derecede gicirdama sesi Çiçarir veva titrser daha ince disli bir biçak veva yüksek hiz kullanin. Biçak asiri sekilde isinirsa dusuk hizi kullanin. Aluminyum gibi yumusak metalleri keserken biçak dislerinin arasi dolarsa veya tikanirsa daha kaba disli bir biçak veva dusuk hiz kullanin. Metalleri keserken biçaklari soğuk tutmak, kesme hareketini artirmak ve biçak omrunū uzatmak icin yag kullanilmasini tavesiye ediyoruz. lşi parcasini iyice sikistirin ve kesilen iş parcasinen titresemisi yok etmek icin sikistirma noktasina yakın olarak kesim yapin.

Su borusu, bor veya kosebent demiri keserken mumkunse is parcasini bir mengeneyle sikistirin ve testereyi mengeneye yakun tutun. Ince tabaka malzemelerini sorunsuz keskem icin malzemeyi alcipanlar veya kontraplaklar arasa sikistirin ve titresimi ve malzeme yirtilmasini onlemek icin katlari sikistirin. Bu malzemenin temiz ve net sekildekesilmesini saglayacaktur. Orneiginizi veya kesme cziginizi sandvicin uzerine yerleşirin.

Onemli!

Metal keserken, yağlı bir bezle sik aralıklarla silerek testere barınin açıkta kalan böllumun temiz ve metal talaslarinduzak tutun. Olası yangın tehlakesini onlemek icin isın tamamlanmasinin ardindan yağlanan elbiselerin atilmasio konusunda buyuk onlemler kullanin.

TALAŞ ÜFLEME CİHAZİ

Seklebakiniz7.

Talaş üfleme cihazınin basınlı havasyiyla kesmeçigisi tozlardan ve talaslardan uzak tutulabilir.

Talaş üflemehiruzin acilması: Ahsap, plastik gibim alzemeleri yuksek sokme hizylaya kasim icin.Toz Üfleyici dugmeyi yukariya itin.
Talaş üflemci cihazınin kapatilmasi: Metal kesimleri icin ve tozçekme sistemi (dahil要考虑) takıldigi zaman. Toz üfleyici düzmeyi asaşiya itin.

TOZ CEKME SISTEMINI BAGLAMAK IÇIN (DAHIL DE-GİLDIR)

Aletin fisini priszen cekin.

UYARI

Testere fisten cekilmemis ie, istem di ci alismameydana gelebilir ve ciddi yaralanmalara sebep olabilir.

Toz toplama sistemi ucu nuto toz girisine baglayin.

ISTEGBEAGLI KENAR KILAVUZU (DAHIL DEGILDIR)

Seklebakiniz8.

Testerenizle kullanmak üzere bir kenar kılıvuzu mevcuttur ve enine ve yarma kesimler icin kullanilabilir.

TAKMAK içın:

• Testerenizin fişini prizden cekin.

A UYARI

Testere fisten cekilmemis ie, istem di ci alismameydana gelebilir ve ciddi yaralanmalara sebep olabilir.

Kenar klavuzu kolunu testerenizin tabanindaki iki yuvanin icindenGPCIN.
Kenar kilavuzunu istenen genisiGeorge ayarlayin ve kenar kilavuzu vidasiyla yerine sabitleyin.

A UYARI

Servis hizmetinde sadece ayni yedek parçaları kullanın.
Baska paraça kullanmak tehlikeyaratabilir ya da hasara neden olabilir.

AKIM VERME GÖSTERGE LAMBASI

Aci taslama makineniz, alet beslemeye takili oldugunda yanan akim verme gosteige lambasiyla donatilmisitr. Bu gosteige lambasi, taslama makinesinin besleme altinda oldugundan ve akim anahtarini one dokru cekeceginizde calisacaigi konusuna dikkatinizi cekmektedir.

Türkce

BAKIM

GENEL TALIMATLAR

Diger tum parcalar, sinif Il yaltim sisteminin onemli bir bolmunu temsil eder ve sadece uzman bir servis teknsinyeni tarafindan bakimi yapilmaldir.

Plastik

parçalari

temizlerken

mözelileri

kullanmaktan

kaçınin.

Coğu plastik, piyasada bulunan,—çozelti,—çesiterine,—karsi—hassastir. Kiri, tozu, yagi ve gres yagini temizlemek,—çin temiz bir bez kullanin.

UYARI

Fren yaglarini, benzini, petrol esasli urnleri, delici yaglari, vb plastik parcalara temas edecek sekilde birakmayiniz. Bu kimyasal urnler, plastige zararverecek, bozacak ya da yok edecek maddelericermektedir.

Fiberglas botlarda, spor arabalarda, alçipanlarda veya alçilarda kullanildiklarinda elektrikli aleterin hazlizekilde asinmaya ve erken bozulmaya eğimli olduklari bilinemétédir.

Bu malzemelerin talaslarve zimpara tozlariyataklar, fircilar,komutatorler gibi elektrikli aletparcalari incin oldukca asindiriciidr. Bu nedenle,bu aletin cam yunu, kaplama panosu,tikama macunuveya alci uzerinde uzun sure kullanlmamasiti tavyiiedilmemektedir. Bu malzemeler uzerindeki tum kullanimlarin esnasinda aletin basinl havayla sik araliclarla temizlenmesi son derece onemdir.

YAGLAMA

Normal isleme kosullari icin, cihazin tum yuvalari yuksek kalite yağlarla omür boyu yağlanmistir. Buna gore, fazladan yağlama yapilmasa gerek yoktur.

DAIKAT

Uzatma kablolarini kesim yapilan alandan uzak tutun ve kesme ilemi esnasindan is parcasina veya alete taklimayacak sekilde konlumlandirin.

UYARI

Her kullanimdan once uzatma kabolarini kontrl edin hasar gormusse hemen degistirn. Hasarli alana dokunmak ciddi yaralanmalarla sonuclanan elektrik carpilmalarina neden olabilecegi icin aleti asla hasarli kabloyla kullanmayin.

Testerenizle kullanimi uygun olan uzatma kabolarini size

en yakin servis merkezinden tedarik edbilirsiniz.

A UYARI

Elektrikli alelterle calisma veya toz uflme i splemi esnasinda daima yan siperlikleri bulunan koruyucu gozlukler kullanin. Islem tozlu olacaksa ayni zamanda bir toz maskesi de kullanin.

GEVRENIN KORUNMASI

Ham maddeleri evc opleri ile birlakte atmak yerine geri donusturun. Cevreyi korumak icin, alet, aksesuarlar ve ambalajlar tasnif edilmelir.

SEMBOL

Güvenlik Uyarı

V Volt

Hz Hertz

min-1 Saniyede devir veya hareket sayis

Ahşap maksimum kesim kapasitesi

CE Uygunluğ

Cift yalitim

Koruyucu kulaklik kullanin

Koruyucu gozluk kullanin

Makineyi calistirmadan talimatlari dikkatlice okuyun.

Atik elektrikli urunler evsel atiklarla birlikte atilmamaldir. Tesis bulunuyorsa luften geridonusume verin. Geridonusumle ilgili tavsiye icin Yerel Makamlarva veya bayi ile irtibat kurun.

Normal kullanim sonucunda yipranmalar, anormal ya da izin verilmeyen kullanim ya da bakim, ya da asiri yuklenme ye ayrica batayarilar, ampuller, bicaplar, rakorlar, torbalar gibi aksesuarlar sozkonusu garartinin disindadir. Garanti donemi suresinde moydana gelen bir ariza durumnda, urunu SOKMEDEN satinalma belgesi ile yetkili saticiniza ya da size en yakin Ryobi Yetkili Servis Merkezi'ne goderiniz. Bu garanti, defolu mallara iliskin yasal hakarinizi hicbir sekilde etkilemez.

WARNING

Bu bilgi sayfasinda verilen titresim emisyon seviyesi, EN60745 standardinda berilitten standlartastrlinsbir teste yugun olarak oculmusvebir aleti digierile karslaistrrmak ickullanilabir. On maruz kalma tepiti icin kullanilabir. Beyan edien titresim emisyon seviyesi aletin asil uygulamalarini temsiit emtektdir. Ancak aleit, farkli aksesuarlafera veya yetersiz bakiml olarak farkli uygulamalar icin kullanilasrtiremsim emisyonu degisebilir. Bu durum toplam calisma suresi boyunca maruz kalma seviesini onemil ocule artrirr.

Titresige maruz kalma sevyisini deglerendirlimmes ayni zamanda aleit kapali ve arvdan calisir acnec gerek anlamda ig yapmadi zi zamanlar da goz onunde bulundurulmaldir. Bu durum toplam calisma suresi bounca maruz kalma sevyisini onemli oclde aztlir. Operatoru titresign etikilerinden korumak icin ilave guvenlik onlemleri belirleyin, orneigin: aleit ve aksesuarlanim bakumini yapmak, operatrun ellerrini sicutuktutmak, calisma modellerrini organizeztemk.
