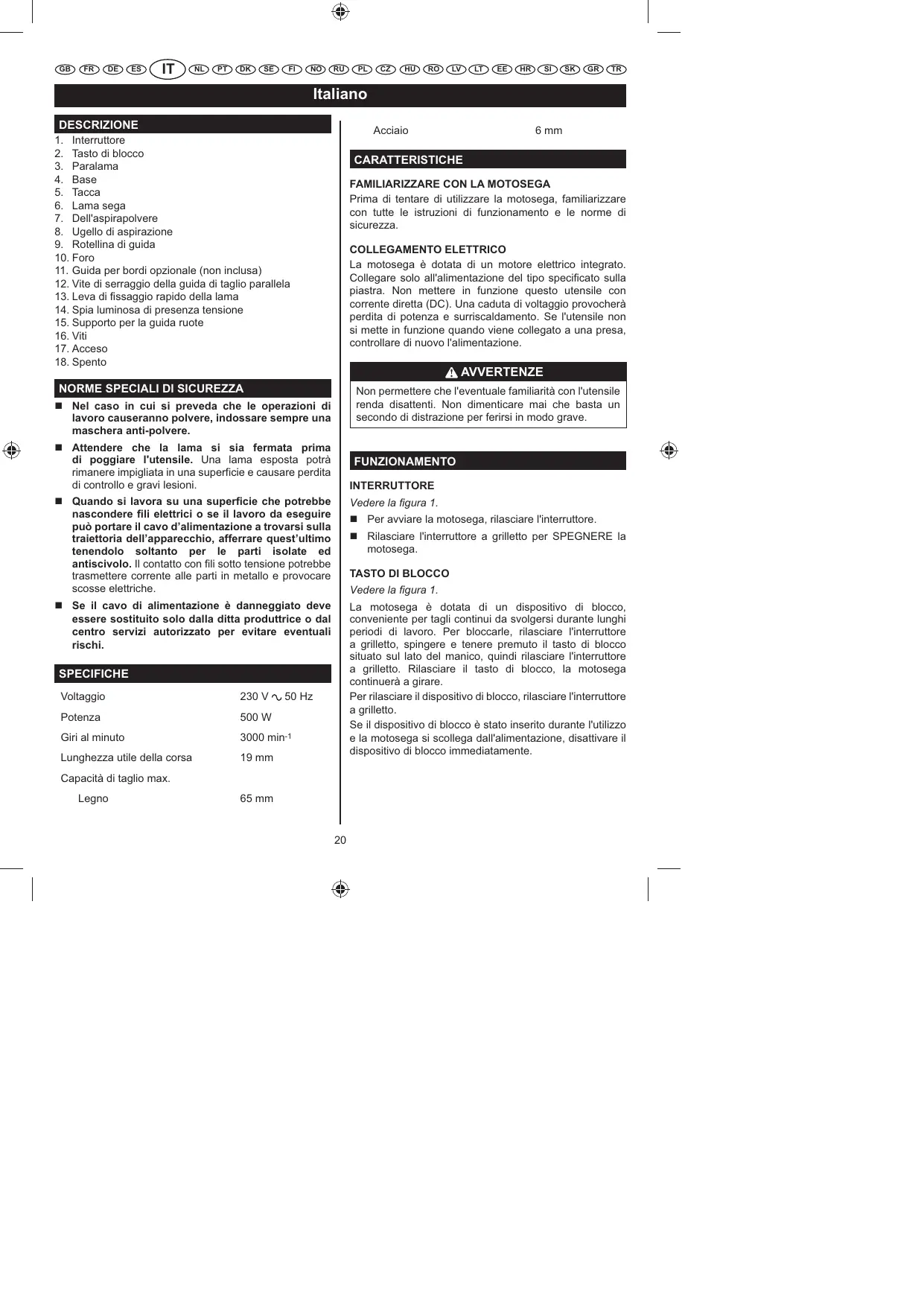

MANUALE UTENTE EJ500 RYOBI
- Interruptions
- Tasto di blocco
- Paralama
- Base
- Tacca
- Lama sega
- Dell'aspirapolvere
- Ugello di aspirazione
- Rotellina di guida
- Foro
- Guida per bordi opzionale (non inclusa)
- Vite di serraggio della guida di taglio parallela
- Leva di fissaggio rapido della lama
- Spia luminosa di presenza tensione
- Supporto per la guida ruote
- Viti
- Acceso
- Spento
NORMESPECIALI DI SICUREZZA
- Nel caso in cui si preveda che le operazioni di lavoro causeranno polvere, indossare sempre una maschera anti-polvere.
- Attendere che la lama si sua fermata prima di poggiare l'utensile. Una lama esposta potr rimanere impigliata in una superficie e causare perdita di controlo e gravi lesioni.
- Quando sionga su una superficie che potrebbe nascondere fili elettrici o se ilavoro da esquire quoportedare i cavo d'alimentazione a trovarsi sulla traiettoria dell'apparechio, affarrare quest'sulto tenendolo soltanto per le parti isolate ed antiscivolo. Il contatto con fili sotto tensione potrebbe trasmettete corrente alle parti in metallo e provocare scosse elettriche.
Se il cavo di alimentazione è danneggiato delve essere sostituito solo alla ditta produttrice o dal centro servizi autorizzato per evitare eventuali rischi.
SPECIFICHE
| Voltaggio | 230 V ~ 50 Hz |
| Potenza | 500 W |
| Giri al minuto | 3000 min-1 |
| Lunghezza utile della corsa | 19 mm |
| Capacità di taglio max. | |
| Legno | 65 mm |
Acciaio
6 mm
CARATTERISTICHE
FAMILIARZZARE CON LA MOTOSEGA
Prima di tentare di utilizzare la motosega, familiarizzare con tutte le struzioni di funzionamento e le norme di sicurezza.
La motosega è dotata di un motore elettrico integrato. Collegare solo all'alimentazione del tipo specificato sulla piastra. Non mettere in funzione quello utensile con corrente diretta (DC). Una caduta di voltaggio provocera perdita di potenza e surriscaldamento. Se l'utensile non si mette in funzione quando viene collegato a una presa, controllare di nuovo l'alimentazione.
AVVERTENZE
Non permettere che I'eventuale familiarità con l'utensile renda disattenti. Non dimenticare mai che basta un secondo di restrazione per feriri in modo grave.
FUNZIONAMENTO
INTERRUPTORE
Vedere la figura 1.
Per avviare la motosega, rilasciare l'interruptore.
■ Rilasciare l'interruttore a grilletto per SPEGNERE la motosega.
TASTO DI BLOCCO
Vedere la figura 1.
La motosega è dotata di un dispositivo di blocco, conveniente per tagli continui da svolgersi durante lunghi periodi di lavoro. Per bloccarle, rilasciare l'interrutatore a grilletto, spingere e tenere premuto il tasting di blocco situato sul lato del manico, quandr rilasciare l'interrutatore a grilletto. Rilasciare il tasting di blocco, la motosega continuera a girare.
Per rilasciare il dispositivo di blocco, rilasciare l'interruttore a grilletto.
Se il disposativo di blocco è stato inserito durante l'utilizzo e la motosega si scollega dall'alimentazione, disattivare il disposativo di blocco immediamente.
Italiano
AVVERTENZE
Prima di collegare la motosega all'alimentazione, assicurarsi sempre che il dispositivo di blocco non sa stato inserto (premere e rilasciare l'interruttore a grilletto). La mancata osservanza di tali norme pourrait risultare nell'avvio accidentale della motosega che pourrait provocare gravi leSIONi personali. Analogamente, non bloccare il seghetto in posizione di "marcia" quando si effettuano lavori che richiedono numerousi arresti del seghetto.
PER INSTALLARE LE LAME
Vedere la figura 2.
Scollegare l'utensile.
AVVERTENZE
Se il seghetto non è scollegato dall'alimentazione elettrica, potrebbe verificarsi un avvio involontario in grado di provocare gravi lesions fisiche.
Capovolgere I'utensile.
- Ruotare la leva quick release (a rilascio veloce) in senso anti-orario e reggere in posizione.
- Inserire la lama nella fessura della guida, assicurandomi che la parte posteriore della lama sia positonata correttamente nel solco.
NOTE: Utilizzare solo lame con attacco a T.
Spingere la lama nel morsetto per tutte la lunghezza.
Rilasciare la leva Quick Release (a rilascio veloce).
AVVERTENZE
Per evitare gravi lesions indossare sempre occhiali di sicurezza o occhiali di sicurezza con schermi laterali. Tenere mani e dita lontane dalla sede del motore e dal morsetto della lama e non abbassarsi fatto l'utensile durante le operazioni di taglio.
AVVERTENZE
Per evitare gravi lesions personali, non utilizzare la motosega senza paralame di sicurezza correttamente installate.
TAGLI GENERALI
Vedere la figura 3.
Poggiare la parte anteriore della base della motosega sul pezzo da lavorare e allineare l'estremità di taglio della
lama con il segno sul pezzo sul quale si sta lavorando. Assicurarsi che il cavo di alimentazione si trovi lontano alla lama e non all'interno della linea di taglio. Avviare la motosega e spostarla in avanti sulla superficie di lavoro. Fare pressione verso il basso per tenere la motosega ferma e applicare una leggera pressione verso l'alto per fare in modo che la lama continui a tagliare.
AVVERTENZE
Non forzare la motosega. Forzare la motosega potra far surriscaldare il motore e spezzare le lame.
TAGLIO SAGOMATI
Vedere la figura 4.
Si potranno fare tagli sagomati con la motosega guidando la direzione di taglio applicando pressione sul manico.
AVVERTENZE
Una eccessiva pressione laterale sulla lama potrormere le lame o danneggiare il materiale da tagliare.
Gli angoli di smussatura potranno essere regolati da 0^ a 45^ a destra o sinistra. Angoli per tagli da 0^ a 45^ in incrementi di 22.5^ sono indicate su una Scala sa a sinistra che a destra della base.
Si consiglia luso di un goniometro per tagli accurati.
REGOLAZIONDELL'ANGOLO
Vedere la figura 5.
- Allentare la vite di blocco base con una chiave fino a che la base non possa essere rimossa.
Far scorrere la base in avanti leggermente per rilasciare la base alla linguetta sulla sede del motre.
Allineare il segno sulla base dell'angolo desiderato con il bordo sulla sede del motore. - Una volta raggiunto l'angolo desiderato, far scorrere la base sull'utensile sino a che la linguetta sulla sede del motore non si allineata con la tacco correspondiente sulla parte posteriore della base.
Posizione il supporto per la guida ruote in modo che la guida sia rivolta contro la parte posteriore della motosega. è possibile svolgere tagli precisi solo quando la guida ruote è rivolta verso la parte posteriore della motosega. - Riassicurare la vite di sostegno della base con l'apposita chiave.
Italiano
PER FARE UN TAGLIO A TUFFO
Vedere la figura 6.
AVVERTENZE
Per evitare perdita di controllo, lame spezzate o danni al materiale da tagliarefare sempre attenzione quando si fanno tagli aizzato. Evitare di svolgere tagli aizzato su materiali diversi dal legno.
Indicare la linea di taglio chiaramente sulla parte sulla quale si sta lavorando.
Impostare l'angolo di taglio su 0^
Inclinare in avanti la motosega in modo che sa appoggiata sulla parte anteriore della base e la lama non entri in contatto con il pezzo sul quale si sta lavorando quando si mette in funzione la motosega.
Assicurarsi che la lama si trovi all'interno della zona di taglio.
- Avviare la motosega utilizzando l'alta velocità e abbassare lentamente la lama nel pezzo da tagliare fino a che la lama non tagli attraverso il legno.
- Continuire ad abbassare la lama atraverso il pezzo da lavorare sino a quando la base non si trova in posizione piatta contro diesso, quandi spostare in avanti il seghetto per terminare il taglio interno.
- Utilizzare solo lame con 7 denti per pollice per quello tipo di tagli.
TAGLIO NEL METALLO
Si potranno tagliare molti tipi di metalli con la motosega. Fare attenzione a non fare torcere ne piegare le lame. Non esercitare forza sulla levigatrice.
Se la lama si scuote o vibra eccessivamente,utilizzare una lama con denti più sottili o velocità più alta. Se la lama si surriscaldaecessivamente,utilizzare una velocità più bassa. Se i denti della lama si riempioso o bloccano quando si tagliano metalli morbidi comme l'alluminio,utilizzare una lama con denti più spessi o una velocità più bassa. Si raccomanda di utilizzato olio quando si tagliano metalli per raffreddare le lame, augmentare l'azione di taglio e prolongare la durata delle lame. Ancorare ile parti sulle quali si sta lavorando saldamente et tagliare vicino ai punti di anticoraggio per eliminare le vibrazioni dal la parte sulla quale si sta lavorando.
Quando si tagliano canaline, tubi o angolari profilati, ancortalare il pezzo sul quale si sta lavorando con dei morsetti ove possibile e svolgere le operazioni di taglio seguito il segno. Per tagliare fogli di materiale sottile uniformamente, inseire il materiale a "sandwich" tra compensato e truciolato e bloccare il tutto con dei morsetti per eliminare le vibrazioni e l'eventualità che il materiale
possa spaccarsi. Per tagliare lamiere sottili, bloccarle tra due pezzi di legno o compensato e segare nelle onde vegetare vibrazioni o lacerazioni del materiale. Lay out your pattern or line of cut on top of the "sandwich".
Important!
Quando si tagliano metalli, fare in modo che una porzione della barra rimanga libera e rimuovere le schegge di metallo pulendo spesso l'utensile con un panno umido. Fare estrema attenzione smaltendo eventuali panni unito after completion del lavoro per prevenir eventuali rischi di incendio.
- Con il getto aria del dispositorio di aspirazione segatura, la linea di taglio può essere ripulita da polvere e schegge.
Accendere il dispositivo di aspirazione segatura: Per tagli in materiali ad alto tasso di rimozione, come legno, plastica, ecc. Premere l tasting dell'aspirapolvere in su.
Spagnere il dispositiivo di aspirazione segatura: Per tagli nel metallo e per taglienza un sistema di estrazione polvere (non incluso) collegato. Premere il tasto dell'aspirapolvere in giu.
PER COLLEGARE IL SISTEMA DI ESTRAZIONE DELLA POLVERE (NON INCLUSO)
Scollegare l'utensile.
AVVERTENZE
Se il seghetto non è scollegato dall'alimentazione elettrica, potrebbe verificarsi un avvio involontario in grado di provocare gravi lesionsi fisiche.
Collegare l'ugello delsystemaper la raccolta polvere alla porta per la polvere.
GUIDA PER BORDI OPZIONALE (NON INCLUSA)
Vedere la figura 8.
É disponible una guida per bordi utilizzabile con la motosega, ideale per tagli trasversali e rifilature.
PER INSTALLARE:
Scollegare la motosega.
Italiano
AVVERTENZE
Se il seghetto non è scollegato dall'alimentazione elettrica, potrebbe verificarsi un avvio involontario in grado di provocare gravi lesioni fisiche.
Inserire il braccio della guida per bordi attraverso le due fissure alla base della motosega.
Regolare le guida all'ampiezza desiderata e bloccarla utilizzando la vite della guida.
AVVERTENZE
Quando si svolgono operazioni di manutenzione, utilizeszare solo ricambi identici. Utilizzare qualsiasi altra parte potracostituire un rischio o causare danni al prodotto.
SPIA LUMINOSA DI PRESENZA TENSIONE
La molatrice angolare è dotata di una spia luminosa di presenza tensione, che si illumina quando l'apparecchio è collegato all'alimentazione elettrica. Questa spia attira l'attenzione dell'utilizzatore sul fatto che la molatrice è molto tensione e si mette in funzione non appena l'interruttore viene spostato in avanti.
MANUTENZIONE
NORMEDI CARATTEREGENERALE
Tutte le autre parti rappresentano una parte importante del sistema di isolamento di classe II e la manutenzione su di esse dovrá essere svolta da un technician qualificato.
Evitare di utilizzare solventi quando si puliscono le parti in plastica.
La maggior parte delle plastiche è soggetta a danni da vari tipi di solventi commerciali. Utilizzare un panno pulito per rimuovere tracce di sporco, polvero, orlo, grasso, ecc.
AVVERTENZE
Evitare che sostenze quali liquidi per i fremi, benzina, prodotti a base di petrolio, oli penetranti, ecc. entrino in contatto con parti metalliche. Tali prodotti chimici contengono infatti sostenze che possono danneggiare, indebolire o distruggere le materie plastiche.
Gli elettroutensili sono soggetti ad usura accelerata e a malfunzionamenti prematuri seutilizzati per lavori su imbarcazioni in vetroresina, auto sportive, pannelli o gesso.
I materiali di scarto di lavori quali scalpellatura e molatura
sono altamente abrasivi per la parti elettriche degli utensili come cuscinetti, spazzole, commutatori, ecc. Di conseguenza, si sconsiglia vivamente l'utilizzo prolongato di quello appearecchio su fibra di vetro, pannelli di rivestimento, stucco o gesso. Durante l'utilizzo su quosti materiali è extremamente importante che l'utensile venga spesso pulito soffiando al suo interno con un getto d'aria.
LUBRIFICAZIONE
Tutti i cuscinetti di quello utensile sono stati lubricati con una quantità sufficiente di lubrificante di alta qualità per garantire l'ottimo funzionamento dell'utensile. Di conseguenza, non è necessario effettuare alla lubrificazione supplementare.
ATTENZIONE
Tenere le prolonghe lontane alla zona di taglio e posizionare il cavo in modo che non rimanga impigliato in legno, utensili, ecc. durante le operazioni di taglio.
AVVERTENZE
Conrollare le prolonghe prima di agli utilizzo se danneggiati sostituiri immediatamente. Non utilizzato mai utensili con un cavo danneggiato dal momento che toccare la zona danneggiata potra causare scosse elettriche che provocheranno gravi lesioni.
Le prolonghe adatte all'utilizzo con但这a motosega sono disponibili presso il centro servizi autorizzato più vicino.
AVVERTENZE
Indossare sempre occhiali di sicurezza o occhiali di sicurezza con schermi laterali durante le operazioni con l'eeltroutensile o quando si aspire della polvere. Nel caso in cui si preveda che le operazioni di lavoro causeranno polvere, indossare sempre una maschera anti-polvere.
TUTELA DELL'AMBIENTE
Riciclare le materiale prime anziché gettarle
tra i rifiuti domestici. Per tutelare l'ambiente,
l'apparecchio, gli accessori e gli imballaggi
devono essere smaliti separatamente.
Italiano
SIMBOLO
Allarme di sicurezza
V Volt
Hz Hertz
Corrente alternata
W Watt
No Velocità a vuoto
min^-1 Numero di giri o di movimenti al minuto
Capacità di taglio max. in legno
Conformità CE
Doppio isolamento
Indossare cuffie di protezione
Indossare occhiali di protezione
Leggere attentamente le istruzioni prima di avviare l'utensile.
I prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatte adeguatamente tali rifiuti.
Nederlandsls
BESCHRIJVING
GARANTIA - CONDICIONES
Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi detettosi per una durata di ventiquattro (24) anni, a partire alla data indica sull'originale della fattura compilata dal rivenditore e consecnata all'utente finale.
Il deterioramento provocato dall'usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso alla presente garanzia. La garanzia è esclusaanche per gli accessori come batterie, lampadine, lame, punte, borse, ecc.
In caso di malfinanzamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d'acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.
I diriti segali relativi ai prodotti difettosi non sono rimessi in causa alla presente garanzia.
GARANTIEVOORWAARDEN
Il livello di vibrazioni individi in quello foglio informativo è stato misurato segundo un test svolto secondo i requisiti indicate dai standard EN60745 e potra essere utilizzato per paragonare un utensile con un'alto. Potra è essere utilizzato per una valutazione preliminare dell'esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene individato tenendoiconto delle applicazioni principali dell'utensile. Comunchue se l'utensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potra varie. Ciò potra significativamente augmentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale.
Una valutazione del livello di esposizione alle vibrazioni dovra inoltre prendere in considerazione i tempi in cui l'utensile viene spento o è accesso ma non viene utilizzato. Ciò pourrait significativamente ridurre il livello di esposizione in un periodo totale di funzionamento. Ulteriori misure di sicurezza per protegere l'opereatore dagli effetti delle vibrazioni come: conservare correttamente l'utensile e i loro accessori, tenere le mani calde e organizzare i tempi di lavoro.
WAARSCHUWING
DICIHIARAZIONE DI CONFORMITA
Dichiariano, assumpendo la piena responsabilitadi tale dichiarazione, che il prodotto è conforme alle segmente normative e ai relativi documenti: 2006/42/EC,2006/95/EC,2004/108/EC,EN55014-1,EN55014-2, EN61000-3-2,EN61000-3-3,EN60745-1,EN60745-2-11,EN62233. Livello di rumore [K=3dB(A)]:Lp=90.8dB(A)Lw=101.8dB(A) Livello di vibrazioni: Taggio del legno [K=2.5m/s²]ah=10.7m/s²,Taglio dei fogli di metallo [K=1.5m/s²]ah=11.9m/s²
