MANUAL DE UTILIZADOR TCA Quadrant Airbus Edition THRUSTMASTER

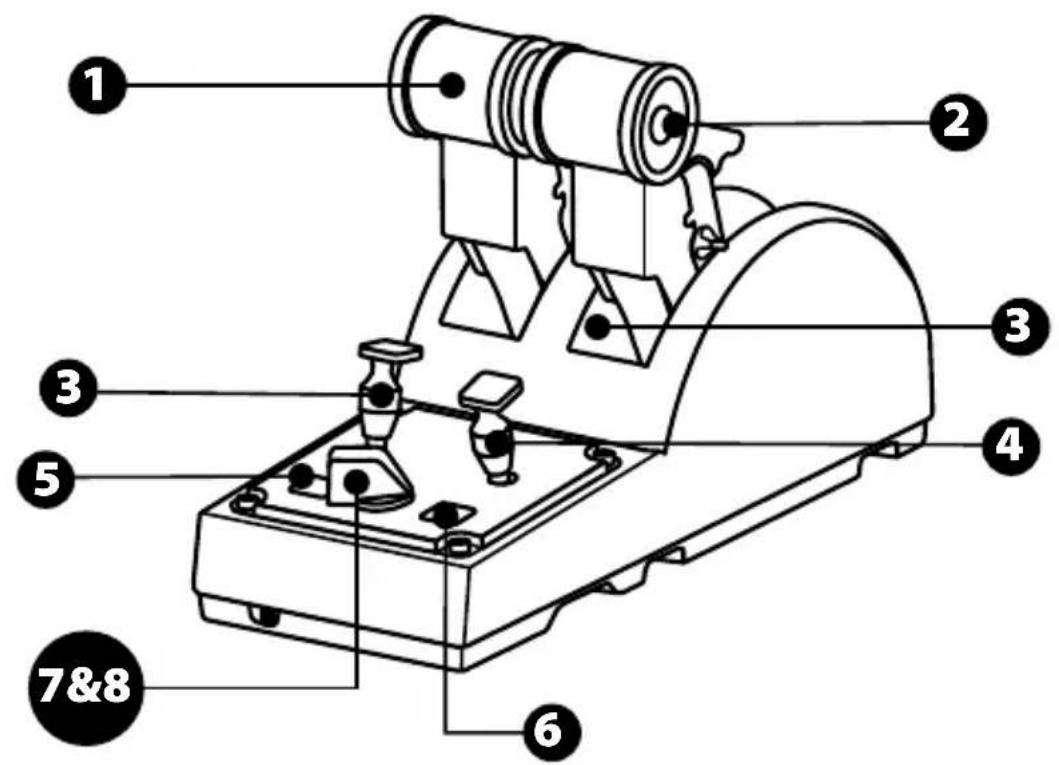

1. Eixos X e Y da alavanca de potência
2. Mechanismo inversor de impulso em cada eixo

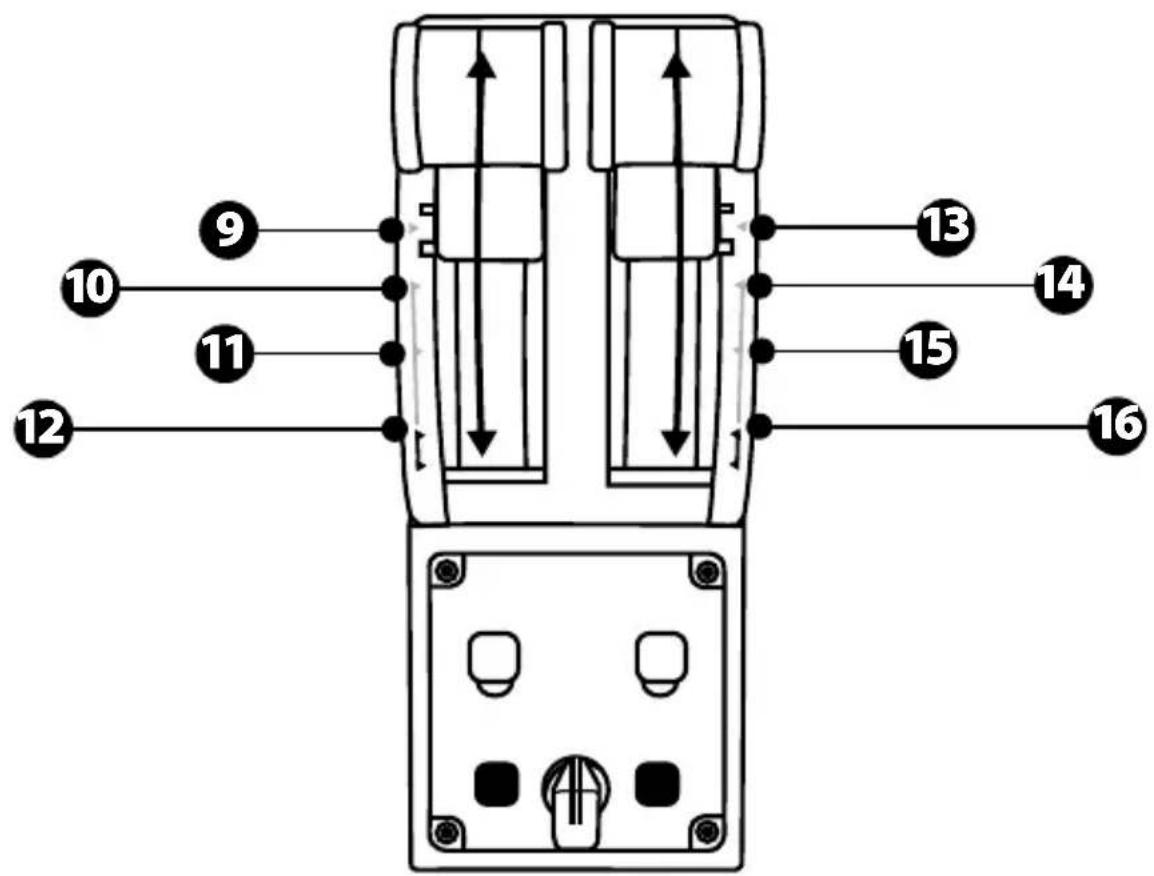

3. 4 detentes por eixo - 4 botões virtuales por eixo
4. 8 botões de ações
5. Seletor dos motores 1/2 ou 3/4

6. Conectores SATA paramerican TCA Quadrant Add-On Airbus Edition externos (supplemento vendido a parte)

7. Conector para o Sistema de leme de direção TFRP (vendido à parte)

8. Parafuso de ajuste da friccao
9. Conector USB (pseudoB)
10. Posicao da barra transversal
11. Mecanismo para ativar/desativar o inversor de impulso em cada eixo
12. Mecanismo para ativar/desativar os detentes em cada eixo

INSTALAÇÃO NOPC

1. Visit https://support.thrustmaster.com/. Clique em Joysticks / TCA Quadrant Airbus Edition e selezione Controladores. Transfira e instale o controlador para PC e a respetiva interface personalizada para o Painel de Controlo do Windows.
2. Quando o controlador para PC estiver instalado, ligue o conector USB a uma das portas USB do PC.
3. Para aceder ao Panel de Controlo, clique em Iniciar / Aplicações / Thrustmaster / Panel de Controlo (no Windows® 10/8.1/8).

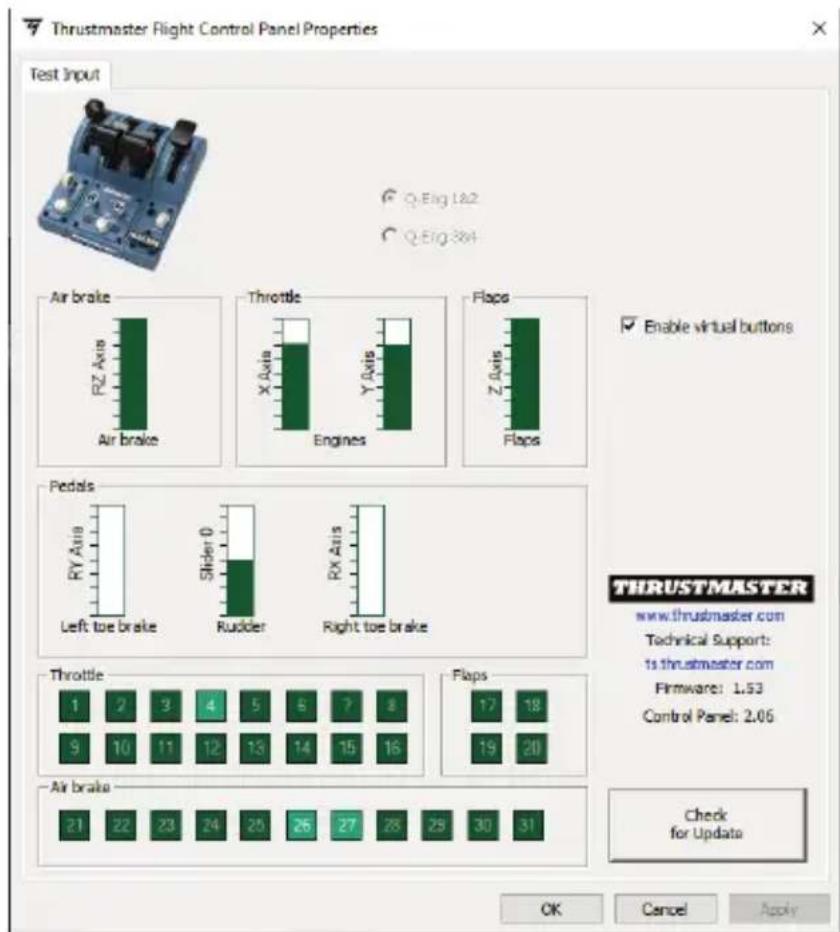

É aparecido a caixa de dialogo Controladores de jogos.

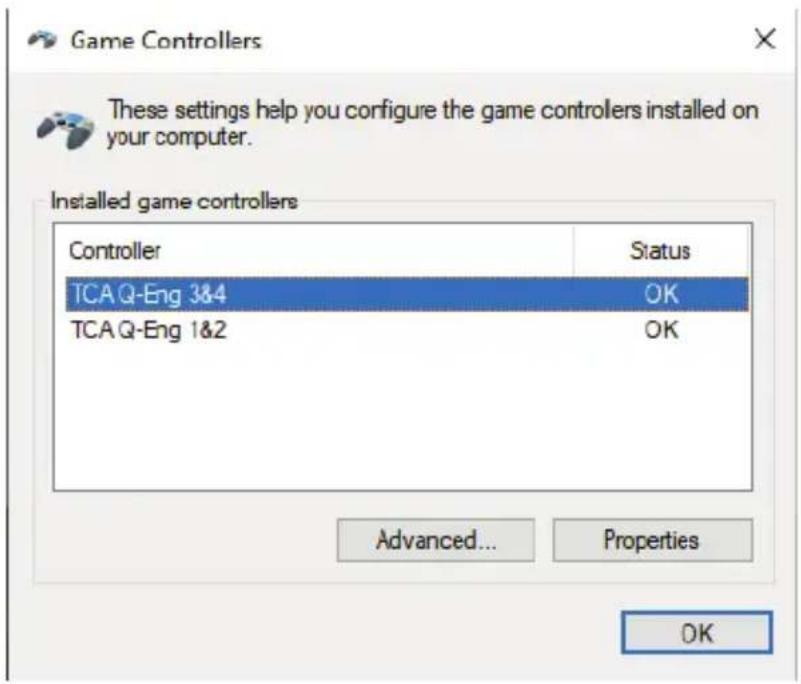

O acessório é indicado com o nome TCA Q-Eng 1&2 (ou TCA Q-Eng 3&4, consoante a posicao do seletor dos motores [5]), juntamente como o estado OK.

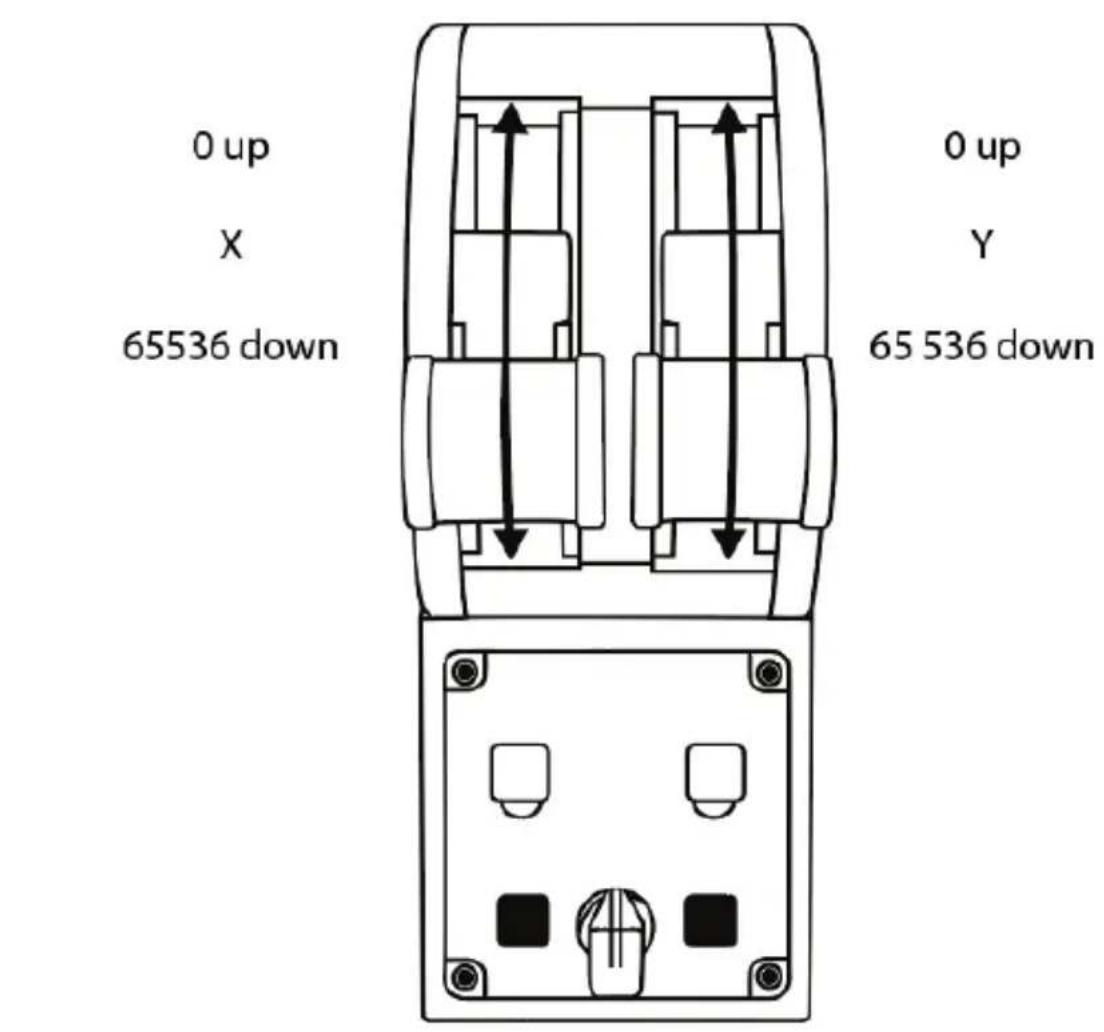

1. Na caixa deDSLogo Contraladores de jogos, clique em Propriedades para testare ver todas as funcionalidades.

Enable virtual buttons (Ativar botões virtuais): esta funcionalidade permite-lhe ativar ou desativar os botões virtuais nos eixos da alavanca de potência. Clique em Apply (Aplicar) assim que tiver selecionado o modo pretendido.

Está ahora pronto para fazer a jogar!

MAPEAMENTO DOS 16 BOTÖESE 2 EIXOS

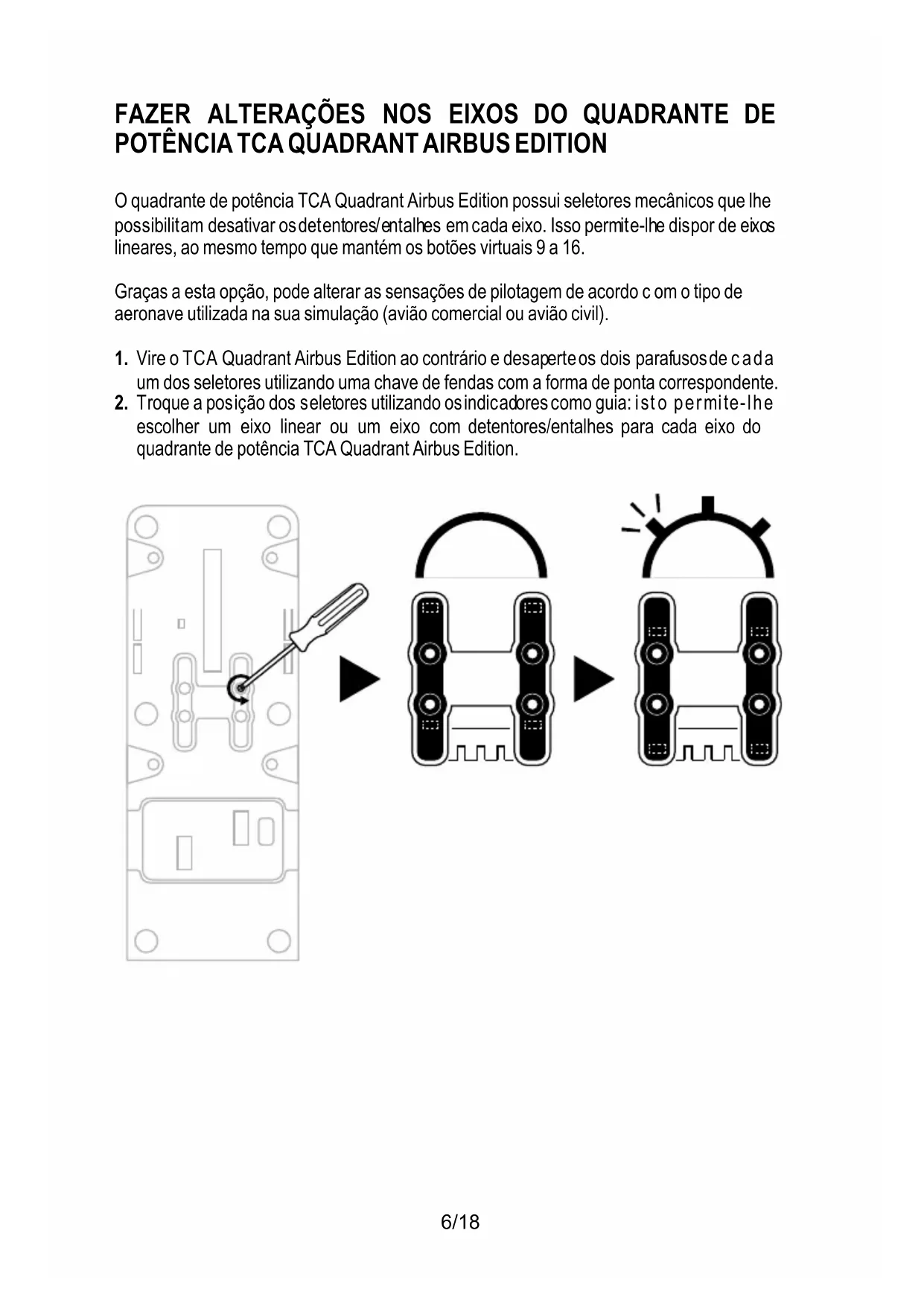

FAZER ALTERAÇões NOS EIXOS DO QUADRANTE DE POTÊNCIA TCA QUADRANT AIRBUSÉDITION

O quadrante de potência TCA Quadrant Airbus Edition possui seletores mecânicos que lhe possibilham desativar os detentes/entalhes em cada eixo. Isso permite-lhe dispor de eixos lineares, ao mesmo tempo que mantém os botões virtuales 9 a 16.

Graças a esta opçao, pode alterar as sensacoes de pilotagem de acordo c om o tipo de aeronave realizada na sua simulacao (aviao commercial ou aviao civil).

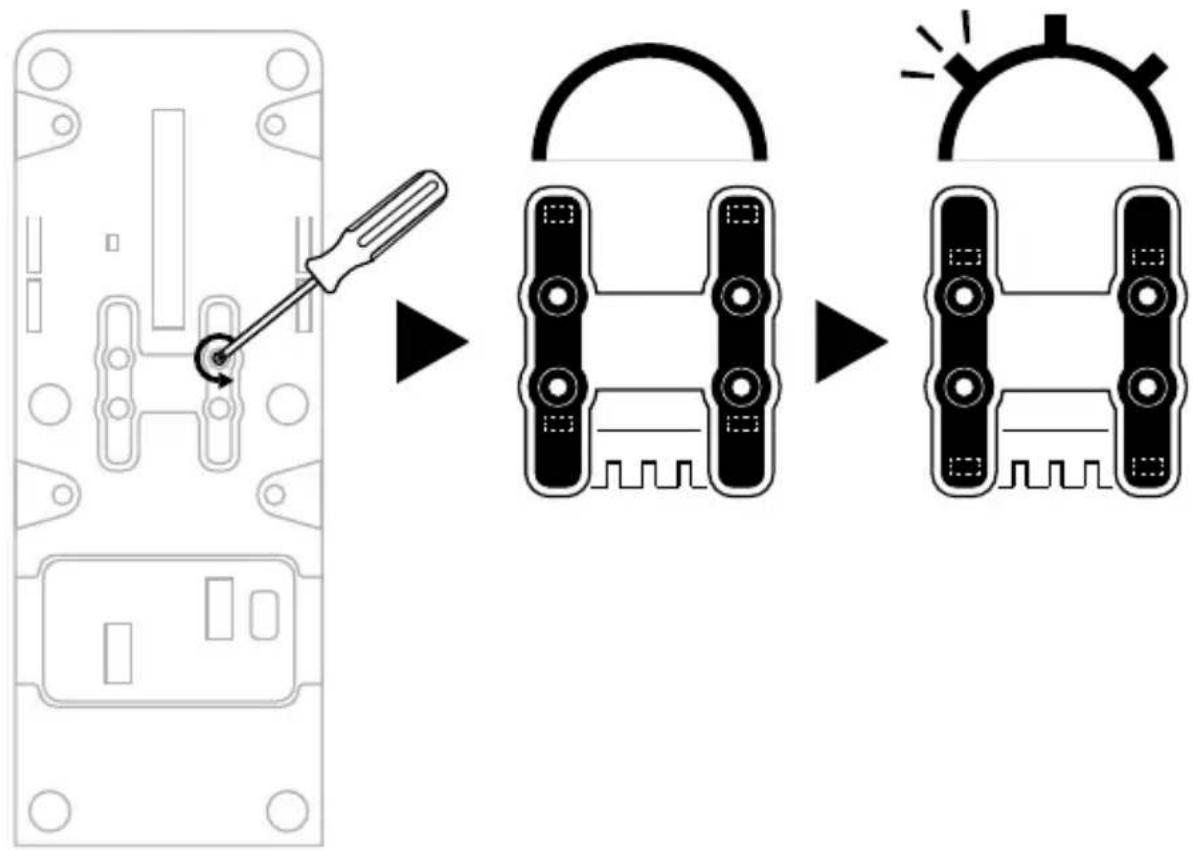

1. Vire o TCA Quadrant Airbus Edition ao contrario e desaperte os dois parafusos de cada um dos seletores utilizinguna chave de vendas com a forma de ponta correspondente.
2. Troque a posicao dos seletores utilizing osindicadores como guia: isto permite-Ihe escolher um eixo linear ou um eixo com detentes/entalhes para cada eixo do quadrante de potencia TCA Quadrant Airbus Edition.

DESATIVAR OS INVERSORES DE IMPULSO NO QUADRANTE DE POTÊNCIA TCA QUADRANT AIRBUS EDITION

O quadrante de potência TCA Quadrant Airbus Edition possui inversores de impulso funciona, replicando os existentes nas alavancas de potência dos avioes commerciais Airbus. Pode desativar o mecanismo invorsor de impulso, para uma pilotagem mais adequada à aviação civil.

Modo de avião de passageiros comercial:

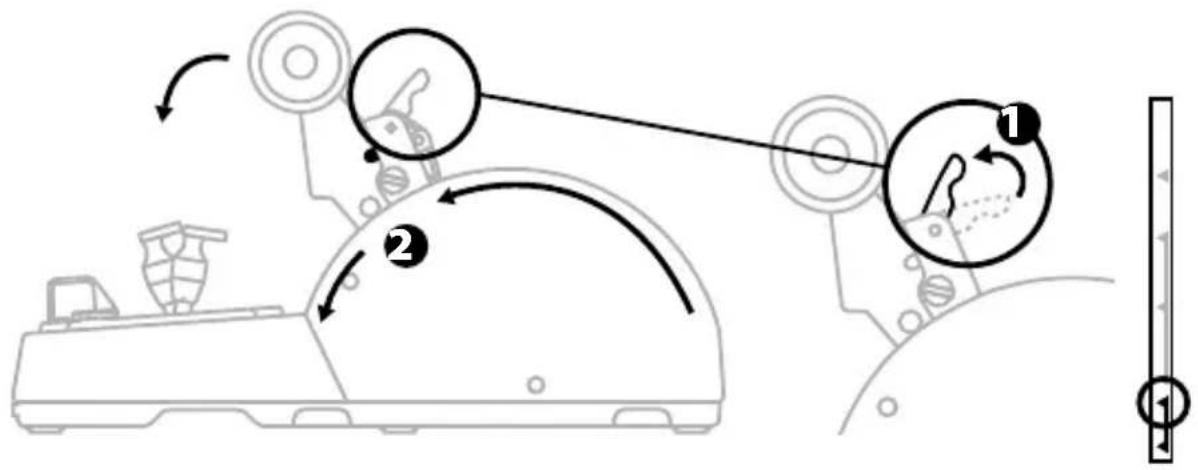

1. Ao atingir o batente, levante o mecanismo invorsor de impulso.
2. Para poder utiliser o inversor de impulso, passe para la o batente.

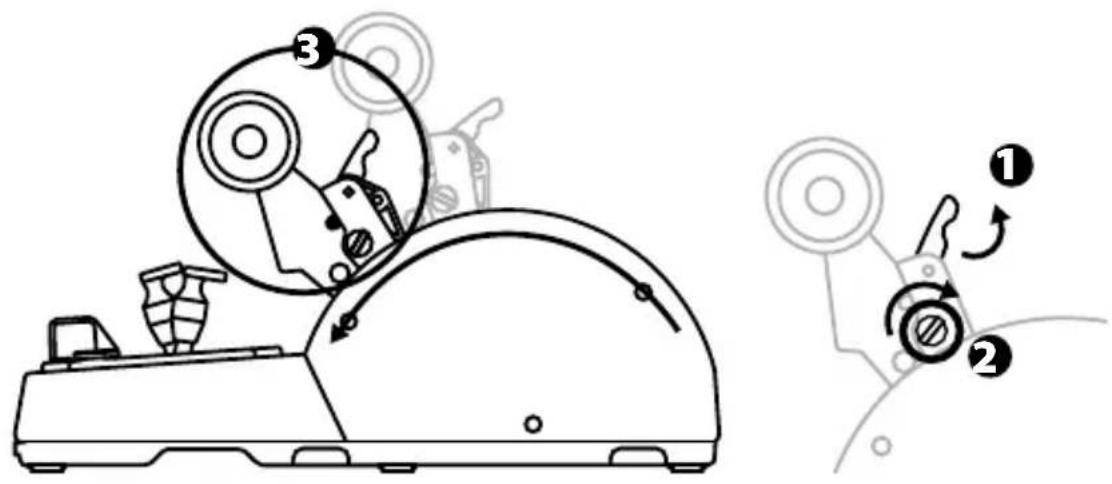

Modo de aviação geral e civil:

1. Levante o mecanismo inversor de impulso.
2. Ajuste o seletor para a posicao 0 para desativar o mecanismo inversor de impulso.
3. A alavanca de impulso pode ahora mover-se em todo o eixo.

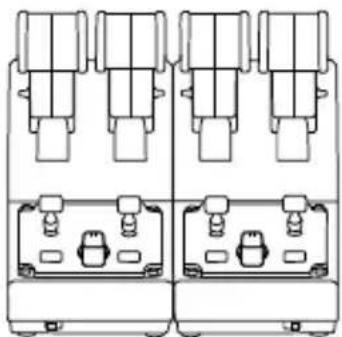

LIGAR DOIS QUADRANTES DE POTÊNCIA TCA QUADRANT AIRBUSÉDITION

Pode ligar um segundo quadrante de potência TCA Quadrant Airbus Edition (vendido à parte): esta forma, poderá'utilizar 4 eixos no total, para simular um avião comercial quadrimotor, por exemplo.

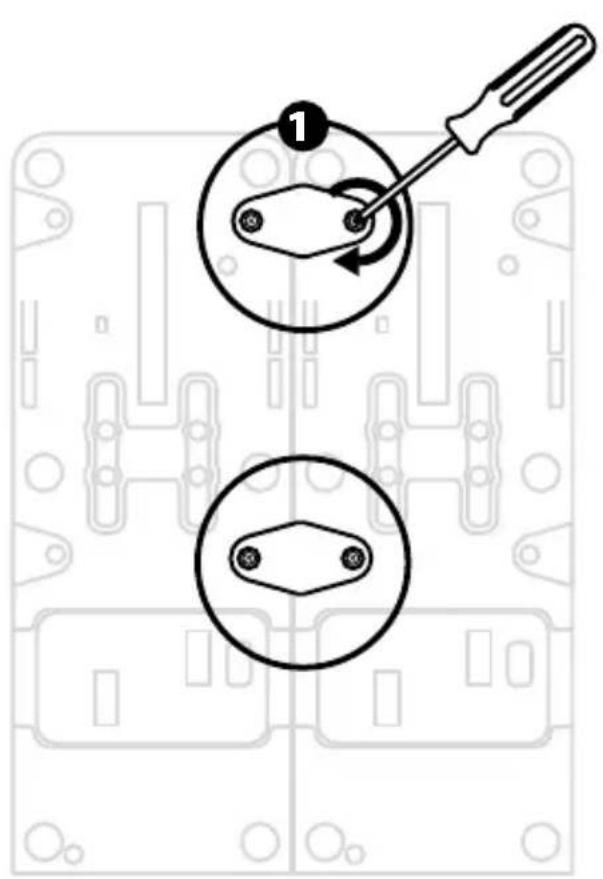

1. Vire también os quadrantes de potência TCA Quadrant Airbus Edition ao contrário e aparafuse as两大 peças de fixação incluidas com o TCA Quadrant Airbus Edition para unir osinousdispositivos.

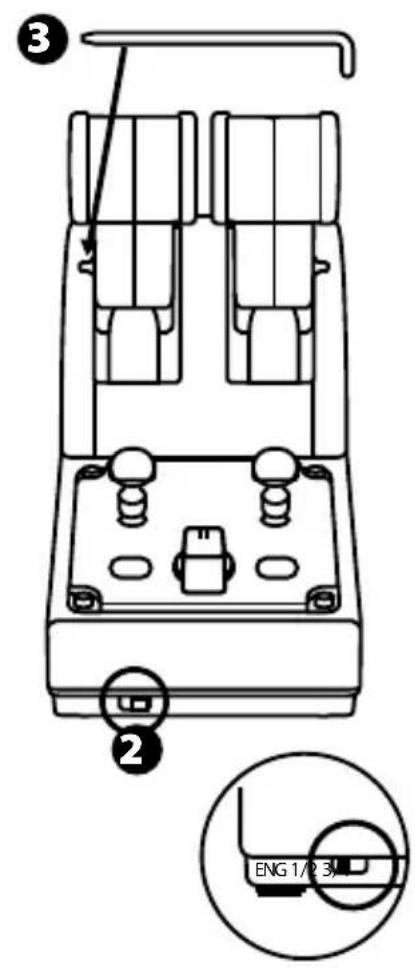

2. No segundo quadrante de potência, ajuste fisicamente o seletor para 3/4 a fim de associar os motores 3 e 4 ao segundo quadrante de potência (no Painel de Controlo no PC).
3. Ligue os eixos em Conjunto por pares (1/2 e 3/4), para facilitar move-los em simultaneo, utilizes a barra transversal inclua com cada TCA Quadrant Airbus Edition.

1. quando también os dispositivos estiverem ligados ao PC via USB, serao antesados independentemente na caixa de dialogo Controladores de jogos:

LIGAR O QUADRANTE DE POTÊNCIA TCA QUADRANT AIRBUS EDITION AO TCA QUADRANT ADD-ON AIRBUS EDITION*

• Vendido à parte

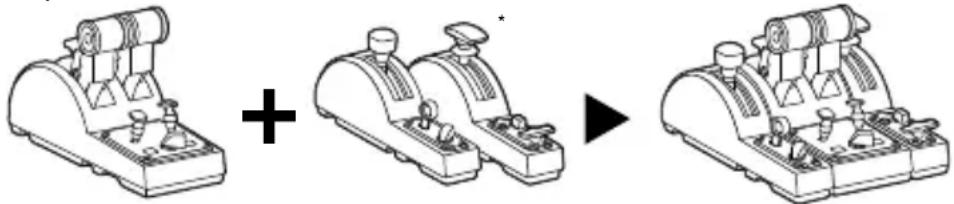

O quadrante de potência TCA Quadrant Airbus Edition permite-Ihe ligar osmericanos TCA Quadrant Add-On Airbus Edition adicionais (vendidos a parte) de ambos os lados do TCA Quadrant Airbus Edition.

Esta modularidade adicional novos eixos e botões de ações e permite-lhe expandir as cinematáticas de descolagem, voo e aterragem do quadrante de potência TCA Quadrant Airbus Edition.

1. Vire o quadrante de potência TCA Quadrant Airbus Edition e os dois mículos TCA Quadrant Add-On Airbus Edition adcionais ao contrário e (utilizando uma chave de fendas com a forma de ponta correspondente) aparafuse as quatre peças de fixação incluidas com o quadrante de potência TCA Quadrant Airbus Edition e o TCA Quadrant Add-On Airbus Edition, unindo osTRS dispositivos em Conjunto: o MODULE Freiros aerodinamicos à esquerda do TCA Quadrant Airbus Edition e o MODULE Flaps à direita.

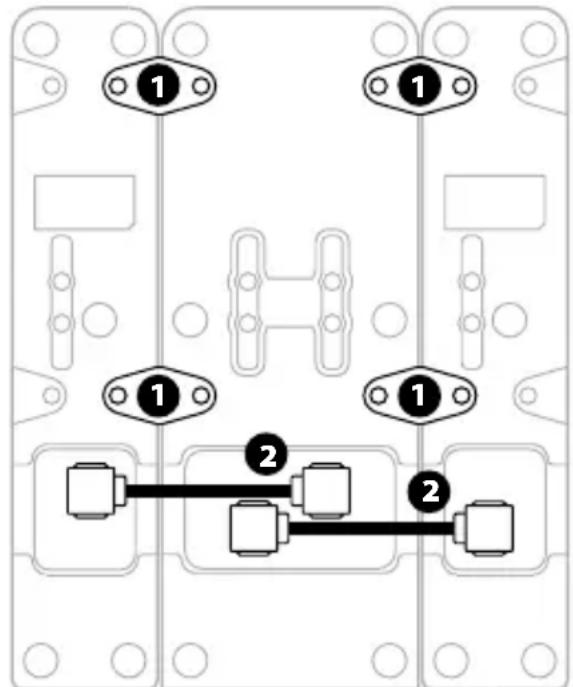

2. Ligue os cabos SATA incluidos com o TCA Quadrant Add-On Airbus Edition aos connectores SATA no TCA Quadrant Airbus Edition.

• Para evitar danIFICar os produits, utilize uma chave de fendas com a forma de ponta correspondente para aperture/desapertar os parafusos.
• Utilize apenas os cabos oficials fornecidos pela Thrustmaster.

FIXAR/SEPARARAS DUAS ALAVANCAS DE POTÊNCIA

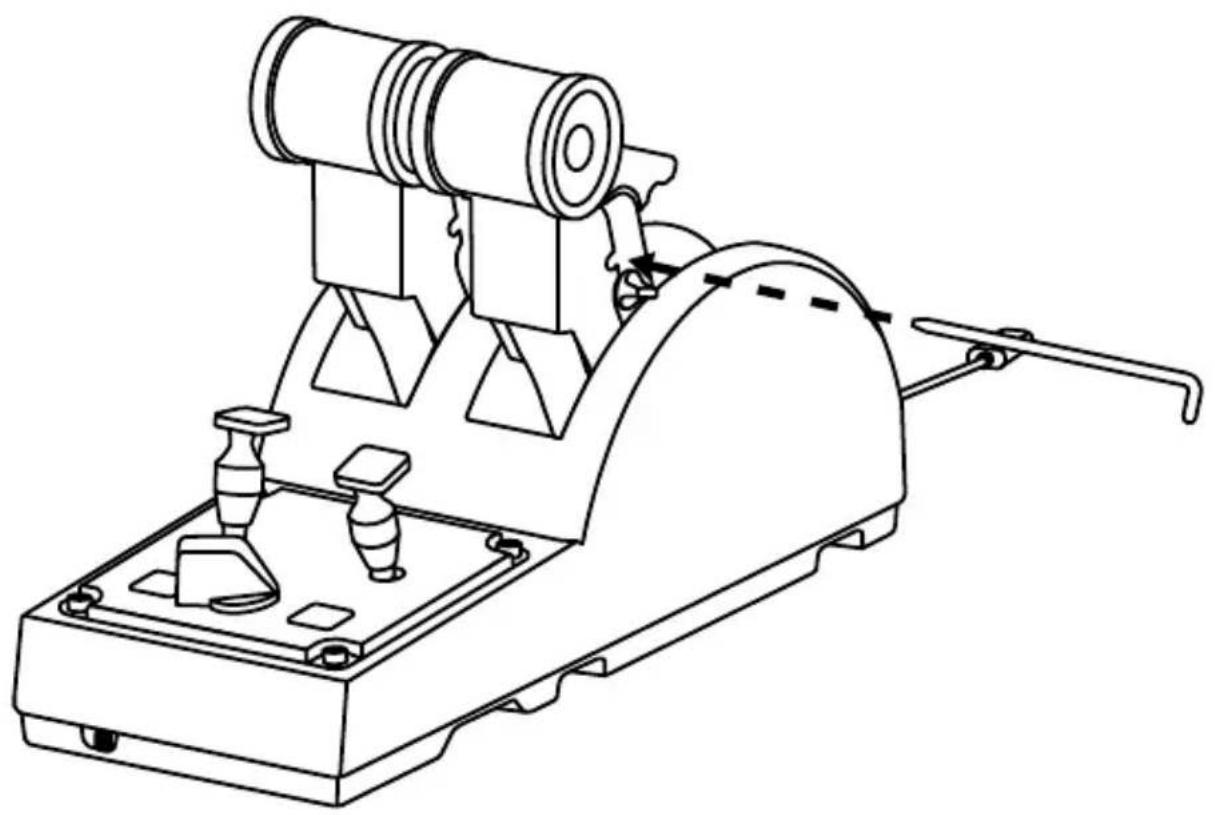

Utilize a barra transversal inclúa com o quadrante de potência TCA Quadrant Airbus Edition para unir as两大 alavancas de potência.

AJUSTARAFRICCAO

NOTAS IMPORTANTES:

• A fricção das两大 alavances de potência está predefinida para 50%.

• De modo a permitir o ajuste preciso de acordo com as suas preferências, pode utilizear uma chave de fendas com a forma de ponta correspondente - ou a barra transversal inclúda - para rodar o parafuso de ajuste da fricção.

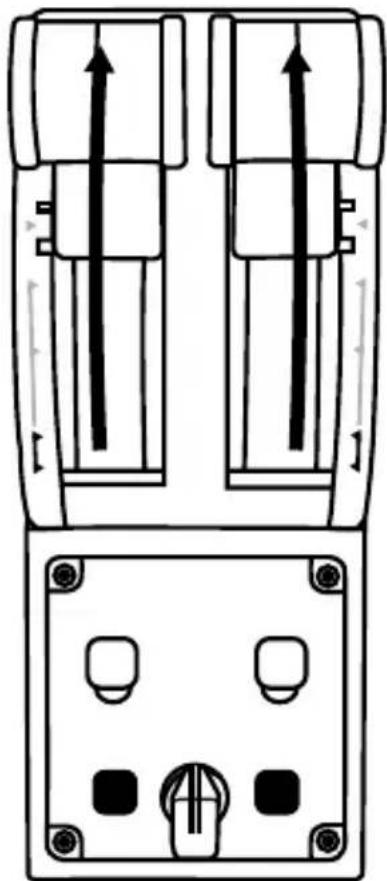

• Pressione ambassador as alavancas de potência para a fronte ataos res petivos valores mámos e, em seguida, aceda ao parafuso de ajuste da fricção na parte posterior do TCA Quadrant Airbus Edition.

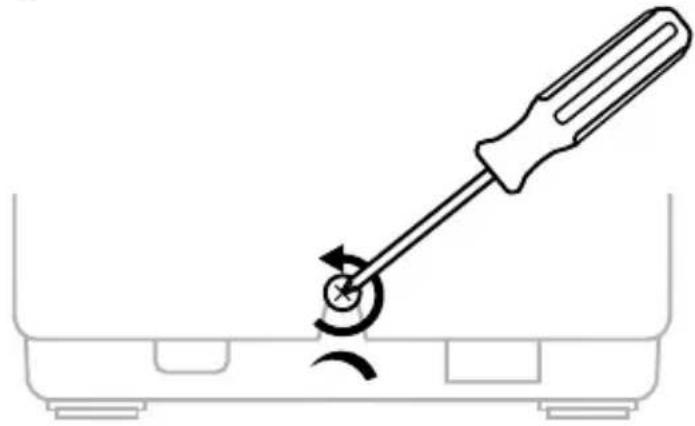

1. Paraacular a friccao, rode o parafuso de ajuste da ficcao no sentido dos ponteiro s do relógio.

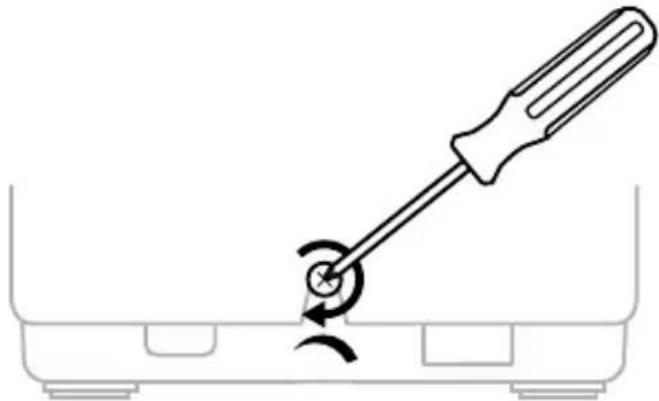

1. Para diminuir a fricção, rode o parafuso de ajuste da fricção no sentido contrário ao dos ponteiros do relógio.

• Para fazer danIFICAR o Sistema de fricção, tenha cuidado para não aperture demasiado o parafuso de ajuste: pare de rodar o parafuso quando sentido resistência.
• Nunca desaperte completeness o parafuso de ajuste, para evitar que este caia dentro do corpo do TCA Quadrant Airbus Edition.

FIXAR O QUADRANTE DE POTÊNCIA TCA QUADRANT AIRBUS EDITION A UM COCKPIT OU OUTRA SUPERFÍCIE ESTACIONÁRIA

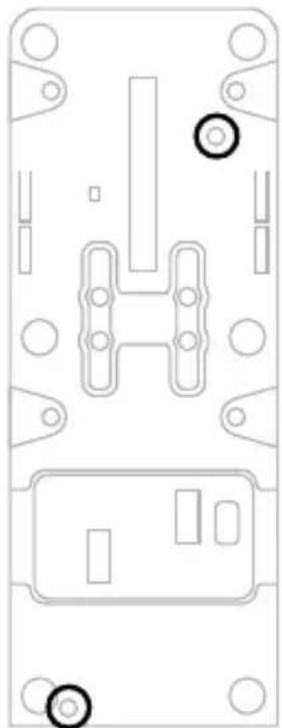

Pode utilizes as das furações situadas na parte inferior do TCA Quadrant Airbus Edit ion para fixá-lo a um cockpit ou outras superficie estacionáriautilizando parafusos M6 (não incluídos).

LIGAR O SISTEMA DE LEME DE DIREÇÃO TFRP* AO QUADRANTE DE POTÊNCIA TCA QUADRANT AIRBUS EDITION

• Vendido à parte

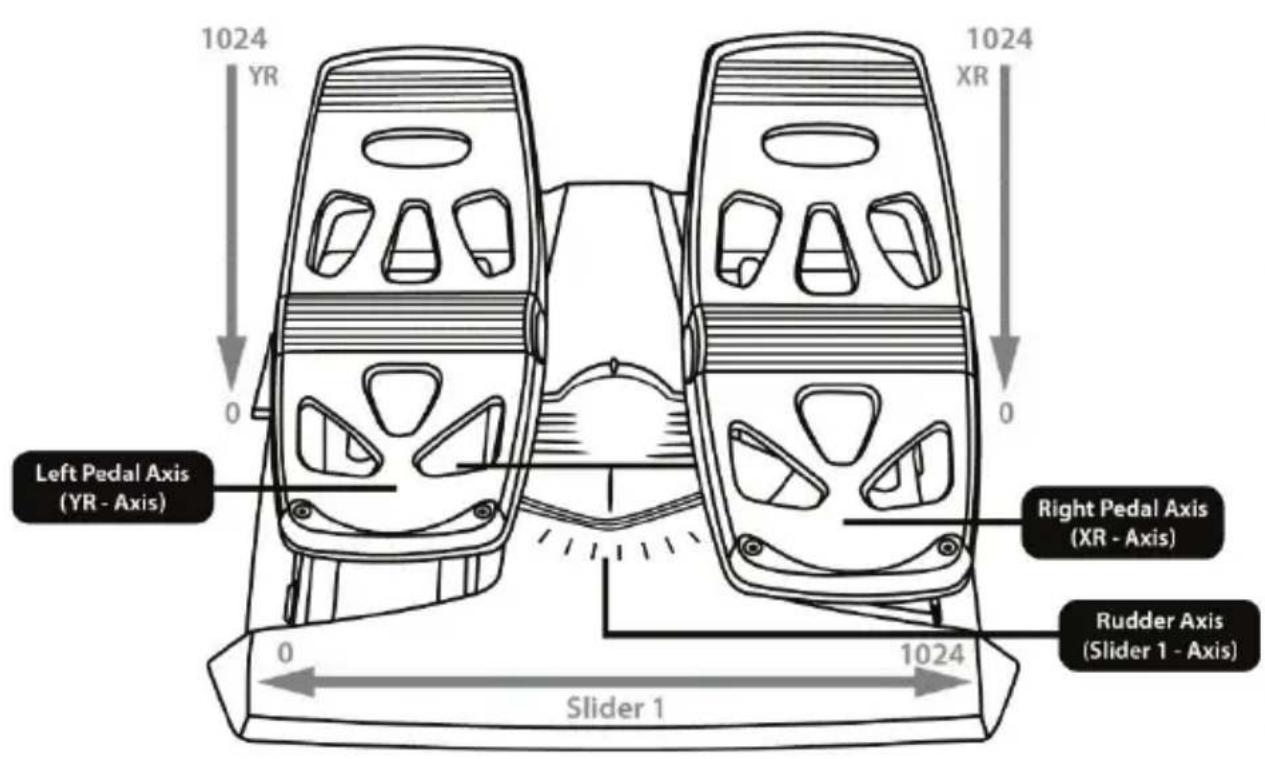

O quadrante de potência TCA Quadrant Airbus Edition tem 7 eixos, 3 dos quais está reservados para o Sistema de leme de direção TFRP.

O Sistema de leme de direção TFRP é ligado diretamente ao quadrante de potência TCA Quadrant Airbus Edition.

1. Ligue o conector RJ12 macho do sistemas de leme de direção TFRP ao conector RJ12 fêmea situado na parte posterior do quadrante de potência TCA Quadrant Airbus Edition.
2. Ligue o conector USB do quadrante de potência TCA Quadrant Airbus Edition a uma das portas USB no PC.

Notas importantes relativamente à calibragem automatica dos eixos:

• Deixe sempre o eixo do leme de direção centrado ao ligar o Sistema de leme de direção TFRP ao quadrante de potência TCA Quadrant Airbus Edition: nunca ponha os pés nos pedais doSYSTEMA de leme de direção TFRP ao fazê-lo.
• Os 3 eixos dos pedais autocalibram-se antes os movimento e(before de atingire os batentes fisicos do eixo do leme de direção e dos 2 eixos dos travões diferenciais.

SOFTWARE DE PROGRAMAÇÃO AVANÇADA T.A.R.G.E.T

• Diferentes configurações possíveis dos eixos.
• Diferentes níveis de programação possíveis: Basic, Advanced e Script.
• Utilização do princípio de arrastar e largar.
• Capacidade para combinar o quadrante de potência TCA Quadrant Airbus Edition com various joysticks Thrustmaster (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack, os quais são todos compatíveis com o software T.A.R.G.E.T), permitindo-lhes serem reconhecidos como um除外 dispositivos USB.
• Aecesso a perfis avancados criados pela comunidade Thrustmaster.

RESOLUÇÃO DE PROBLEMASE ADVERTÊNCIA

• O meu quadrante de potência TCA Quadrant Airbus Edition não funciona corretamente, ou parece estar calibrado incorretamente.

• Encerre o PC e desligue o conector USB do quadrante de potência T CA Quadrant Airbus Edition. Em seguida, volta a ligar o conector USB, ligue novamente o PC e reinicie o jogo.

• Ao ligar o conector USB do quadrante de potência TCA Quadrant Airbus Edition, Dealer sempre o eixo do leme de direção centrado se estiver a utiliser o Sistema de leme de direção TFRP (vendido à parte): nunca ponha os pés nos pedais do systema de leme de direção TFRP ao fazer-lo.

• Não consigo configurar o meu quadrante de potência TCA Quadrant Airbus Edition.

• No menu Opções / Controlador / Gamepad ou Joystick do jogo: seleciona a configuração adequada, ou reconfigure completeness as opções do controlador.

• Para mais informações, consulta o manual do'utilizar ou outilíario de ajuda online do jogo.

• Utilize o software de programação avançada T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EditTor).

• O meu quadrante de potência TCA Quadrant Airbus Editione demasiados sensivel, ou não é suficientemente sensivel.

• Os eixos do quadrante de potência TCA Quadrant Airbus Edition autocalibram-se antes os先进技术 eidepresso de terem atingido os batentes fisicos dos eixos.

• No menu Opções / Controlador / Gamepad ou Joystick: ajuste a sensibilité e as zonas mortas do controlador (se estas opções estiverem disponíveis).
• Utilize o software de programação avançada T.A.R.G.E.T (Thrustmaster Advanced Programming Graphical EditTor).

Este dispositivo destina-se a ser'utilizzato unicamente para fins de entretenimento com jogos. É estritamente proibido utiliser este dispositivo para atividades de formação professional.

INFORMAÇÉS SOBRE A GARANTIA PARA O CONSUMIDOR

A Guillemot Corporation S.A., com sede social sita em Place du Granier, B.P. 97143, 35571 Chantepie, Franca (a seguir designada como "Guillemot") garante a;nivel mundial ao consumidor que este produit Thrustmaster está livre de defeitos em temos de materiais e fabrio durante um periodo de garantia que corresponde ao limite de tempo para intentar uma ação de conformidade relativamente a este produits. Nos paises da União Europeia, isto corresponde a um periodo de dois (2) anos desde a entrega do produits Thrustmaster. Noutros paises, o期内o de garantia corresponde ao limite de tempo para intentar uma ação de conformidade relativamente ao produits Thrustmaster de acordo com a leiisagem em vigor do pais no qual o consumidor resides a data de comprna do produits Thrustmaster (se a dita ação não existir no Pais correspondente, entao o期内o de garantia sera de um (1) ano a partir da data de comprna original do produits Thrustmaster.

No caso de o produit aparecer algoum defeito durante o periodo da garantia, contacte imeditamente o Suporte Tecnico, que lhe indica o procedimento a partir. Se esse defeito se confirmar, o produits tera de ser devolvido ao respetivo local de compra (ou qualquer除外 local indicado pelo Suporte Tecnico).

No发展机遇 do presente garantia, e por opção do Suporte Tecnico, o produto defeituoso do consumidor está substituído ou reparado. Se, durante o periodo da garantia, o produit Thrustmaster for submetido à ditta reparação, qualquer期内o minimo de (7) dias durante o qual o produits estiver fora de service está adicondado ao期内o da garantia restante (este期内o decorre desde a data do pedido intervenção paraconsumeroudesa data em que o produits emquestão édisponibilizado para reparação,seadata emque o produits édisponibilizado para reparação for posterior à data do pedido de intervenção). Se for permitidoPGAlegislaçoem vigor, a responsabilitadetotaldaGuillemot e das respetivas filiais (incluindo para danos indiretos) está limitada à reparação ou à substituição do produits Thrustmaster. Se for permitidoelalegislaçoem vigor, a Guillemot rejeita todas as garantias de commercialização ou inadequação a um fim spécifique.

A presente garantia não se aplicará: (1) se o produto tiver sido modificado, aberto, alterado ou danificado em resultado de utilizesação inadequada ou abusiva, negligência, acidente, desgaste normal ou qualquer outras casa relacionada com um defeito de material ou fabrico (incluindo, mas sem limitação, combinar o produit Thrustmaster com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não fornecidos pela Guillemot para este produits); (2) se o produto tiver sido utilizado fora do ambito da Utilização dométrica, incluindo para fins professionais ou commerciais (salas de jogos, treino e competções, por exemplo); (3) na eventualidade de incumprimento das instruções fornecidas pelo Suporte Tecnico; (4) a software, estando o mesmo sujeito a uma garantia espécífica; (5) a consumíveis (elementos para substituir ao longo da vidautil do produits: baterias descartáveis, auscultadores de audio ou auriculares de auscultadores, por exemplo); (6) a acessórios (cabos, estojos, bolzas, sacos e correias de pulso, por exemplo); (7) se o produits foci vendido num leilão于此.

A presente garantia não é transmissivel.

Os direitos legais do consumidor no que concerne à legisção aplicável à vendal de bens de consumo no seu País não são afetados pela presente garantia.

Disposicaoes de garantia adcionais

Durante o periodo da garantia, a Guillemot não fornecerá, em princípio, quaisquer peças de substituição, uma vez que o Suporte Tecnico é aunjica parte autorizada a partir e/ou reparar qualquer produits Thrustmaster (a excecao de quaisquer procedimentos de reparacao que o Suporte Tecnico possa pedir ao consumidor para realizar, atraves de instruções por escrito - por exemplo, devido a simplicidade e a falta de confidencialidade do processo de reparacao - e fornecido ao consumidor a(s) peg(a)s de substituição necessaria(s), quando aplicavel).

Tendo em conta os seu ciclos de inovação, e a fim de proteger o seu know-how e segredos commerciais, a Guillemot não fornecera, em princípio, qualquer Notification de reparacao ou peças de substituicao para produits Thrustmastercido para garantia tenha expires.

Nos Estados Unidos da América e no Canadá, a presente garantia está limitada ao mecanismo interno e à caixa do produits. Em nenhuma circunstência ésemaguillemot ou as respetivas filiais consideradas responsaveis perante terreiros por quaisquer danos indiretos ou accidentais resultantes da violação de quaisquer garantias expressas ou implicitas. Alguns estados/provincias não permitem a limitação da duração de uma garantia implicita ou a exclusão ou limitação de responsabilitadepor danos indiretos ou accidentais,leo que as limitações ou excludões supracidas podem não se aplicar a si.Apresentegarantia concede-lhe direitos legais espécíficos, podendo ter tambem outros direitos,que variam consoante o estado ou a provencia.

Responsibilitadé

Se for permitido ao abrigo da legislação aplicável, a Guillemot Corporation S.A. (a seguir designada "Guillemot") e as respetivas filiais rejeitam qualquer responsabilitadper danos resultantes de uma ou mais das segunteascaus: (1) o produitso modified, aberto ou alterado; (2) incumprimento das instruções de montagem; (3)utilização inadequada ou abusiva,negligência ou acidente (um impacto, por exemplo); (4) desgaste normal; (5)utilização do produitsforo do ambito além da utilização domésica, incluindo para fins professionais ou commerciais (salas de jogos, treino e competições, por example). Se for permitido ao abrigo da legislation aplicável, a Guillemot e as respetivas filiais rejeitam qualquer responsabilitadper danos relacionados com um defeito de material ou fabrico relativamente ao produits (incluindo, mas sem limitação, quaisquer danos causados direta ou indiretamente por qualquer software ou por combinar o produit Thrustmaster com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não fornecidos pela Guillemot para este produits).

DIREitos DE AUTOR

© 2020 Guillemot Corporation S.A. Todos os direitos reservados. Thrustmaster é uma marca registada da Guillemot Corporation S.A.

AIRBUS, o respetivo logólico e as MARCAS de serviços são MARCAS registadas da Airbus. Todos os direitos reservados.

© Airbus 2020. Todos os direitos reservados. Licenciado oficialmente pela Airbus.

Todas as除外 marcas commerciais são pertencem aos respectivos propriétários. As ilustrações não são vinculativas. Os conteudos, desenhos e espécificações está sujeitos a alteração sem avis prévio para dar variar de País para País. Fabricado na China.

RECOMENDAQOs DE PROTEcCao AMBIENTAL

Na Uniao Europeia: quando este produit chegar ao fim da sua vida可以使 o elimine juntamente com os resíduos domesticos nomais; em vez disso, deixe-o num punto de recolha de resíduos de equipamento eletrico e电子ico (REE) para posterior reciclagem.

O*simbolo presente no produits, no manual deutilizador ou na caixa confirma-o.

Os materiais podem ser reciclados, dependendo das suas caracteristicas. Atrasvês da reciclagem e de outras formas de processamento de residuos de equipamento eletrico e electrónico, pode dar um importante contributo no sentido de fazer a proteger o ambiente.

Contace as autoridades locais para saberonde fica o punto de recolha mais perto da sua area de residencia.

Relativamente a todos os outros Países: Respeite a leiisagem local sobre a recicagem de equipamento eletrico e electrico.

Informações a refer. As cores e as decorações podem variar.

Os fechos e os adesivos devem ser removidos do produits antes da'utilisation.

Este produit está em conformidade com as normas relativas às crianças com mais de 14 anos de idade. Não é recomendado às crianças com menos de 14 anos de idade.

*Aplicável apenas à União Europeia e Turquia
