NÁVOD K OBSLUZE TCA Quadrant Airbus Edition THRUSTMASTER

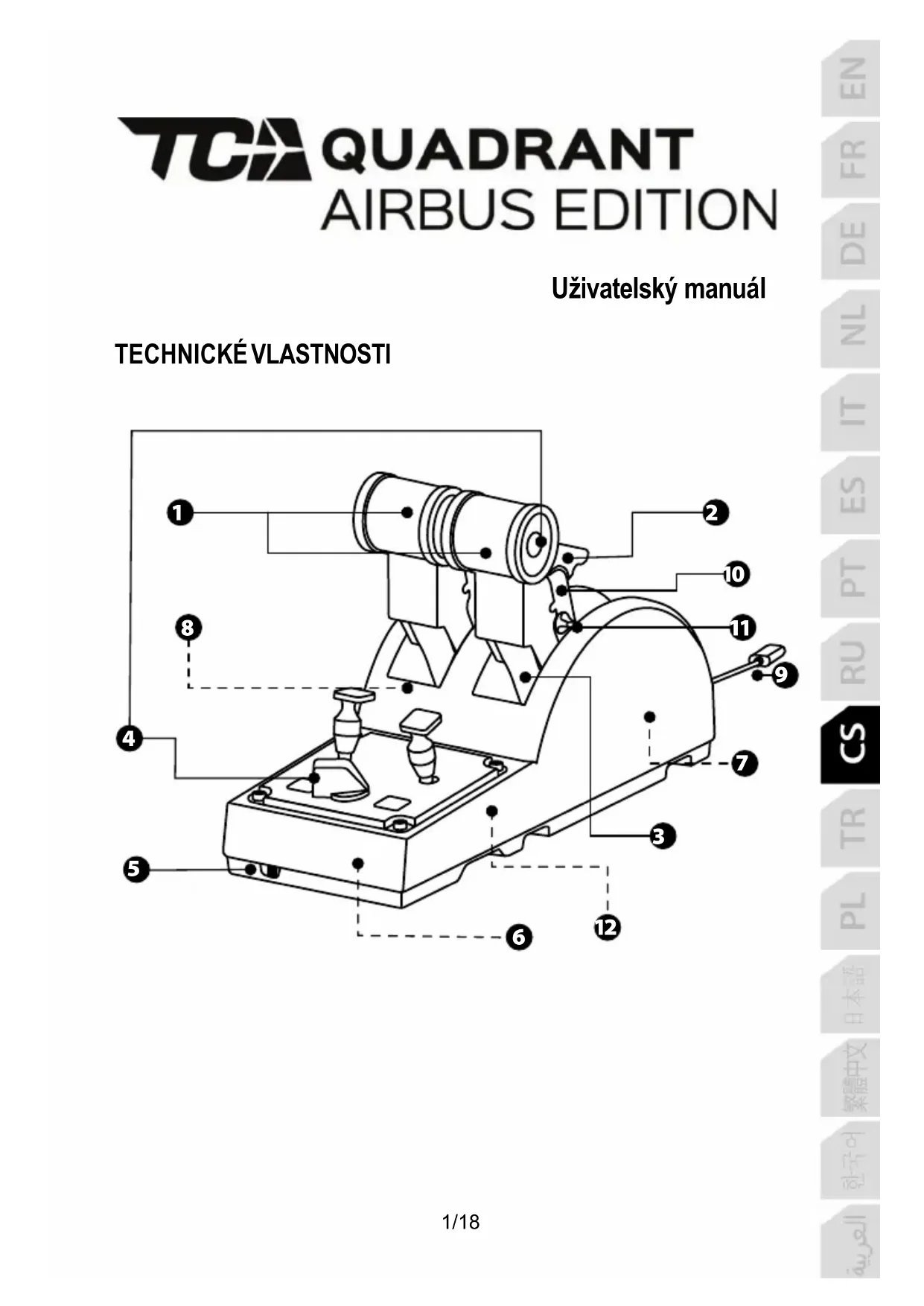

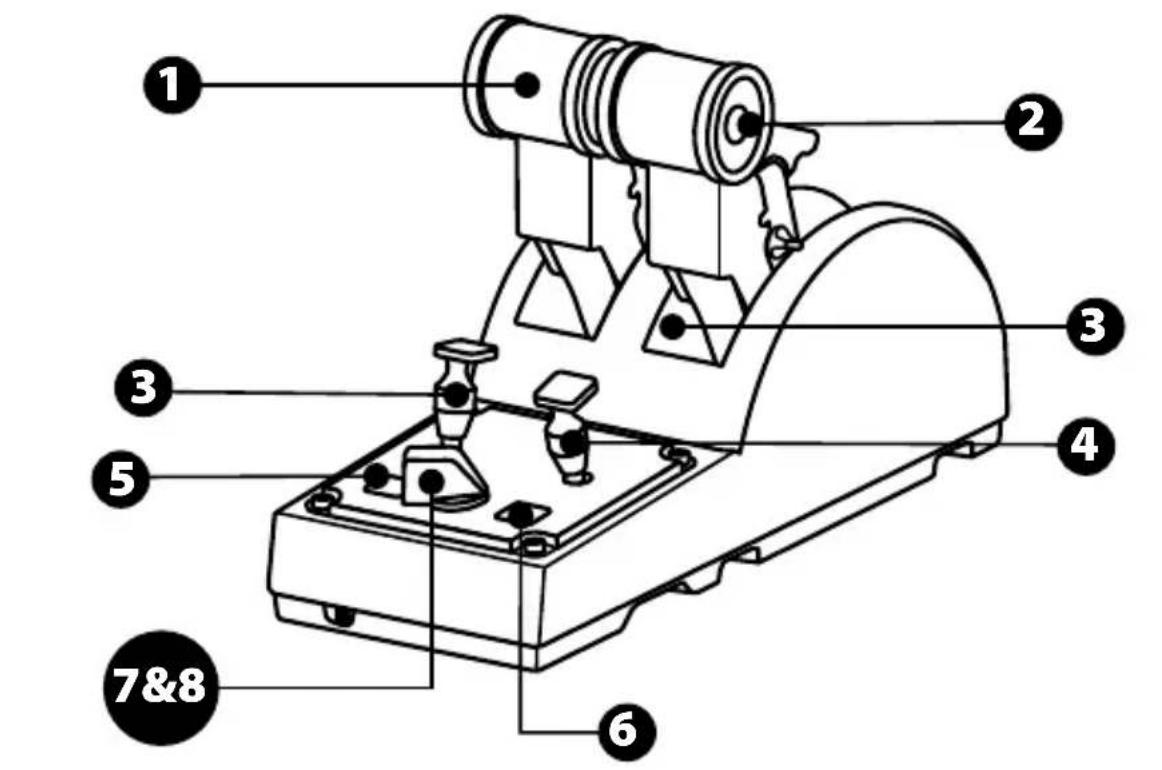

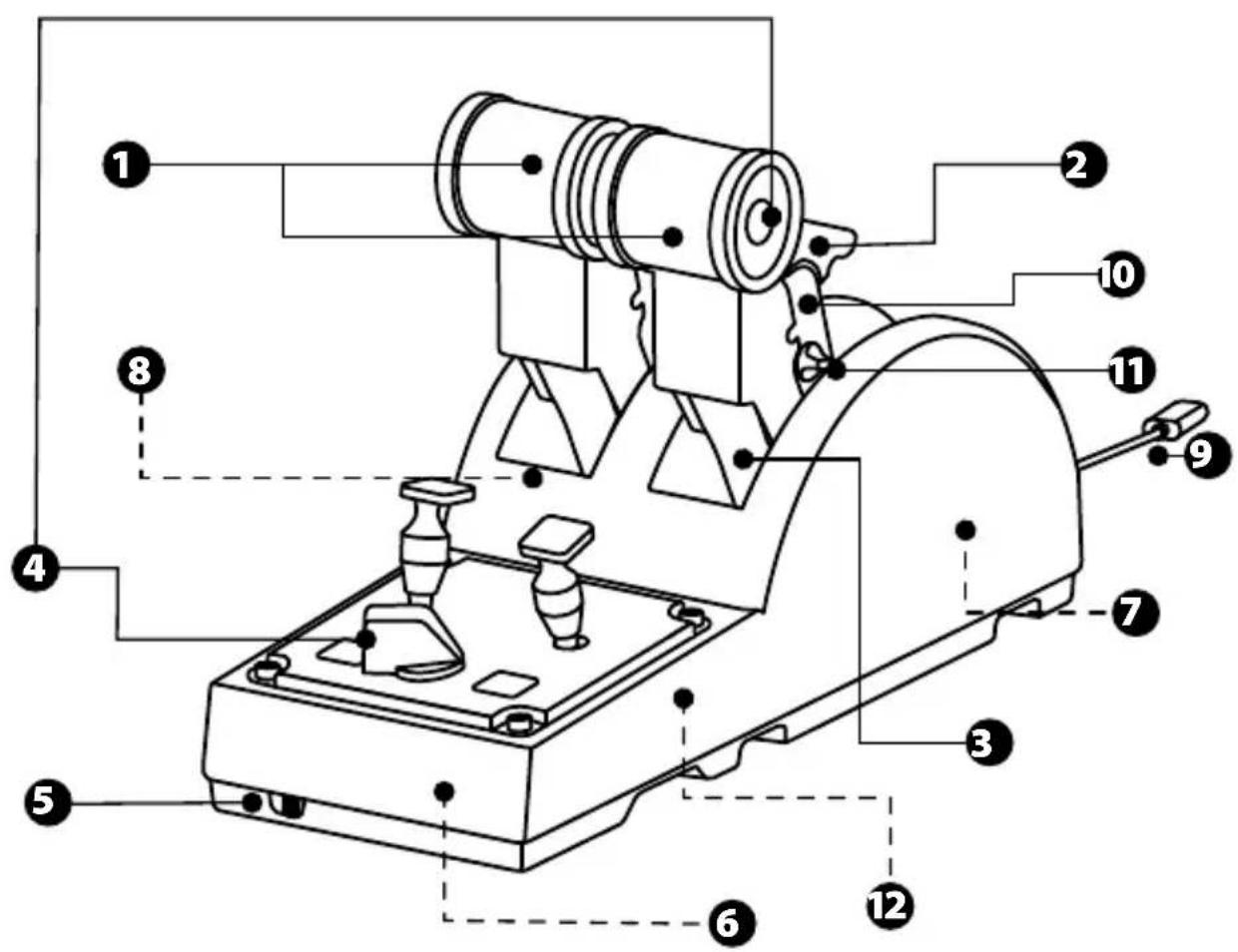

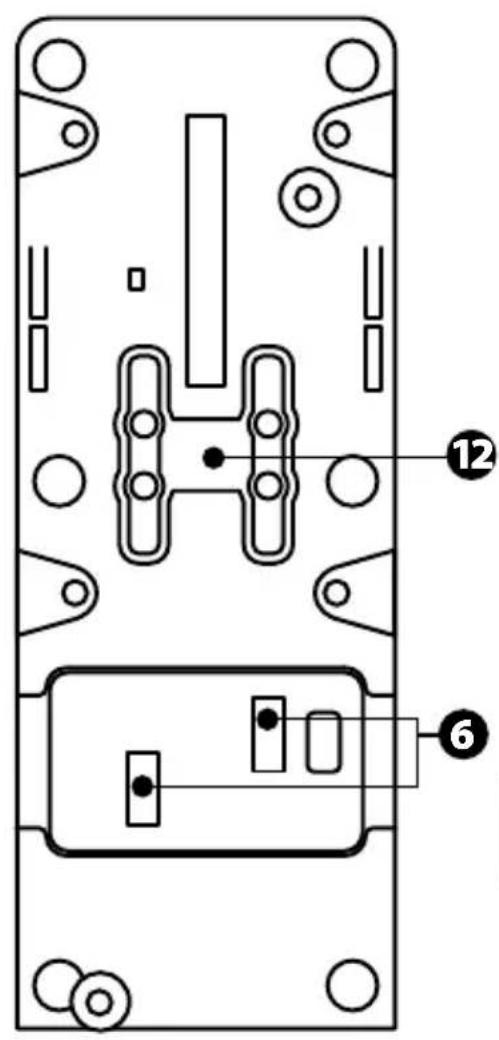

Uživatelský manuál TECHNICKÉ VLASTNOSTI

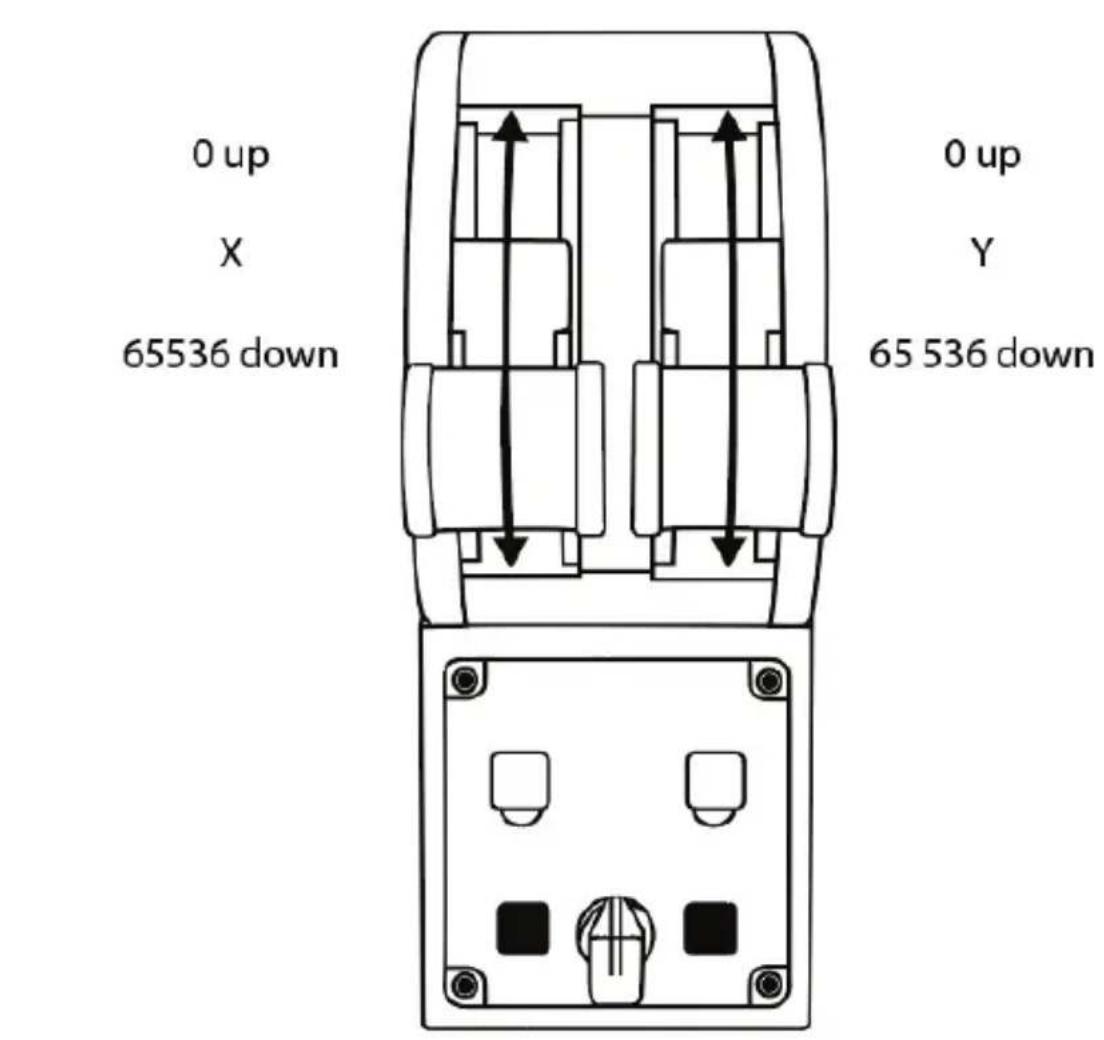

X a Y osy pro ovládání tahu motorů

2. Mechanizmus reverzního tahu na

3. 4 zarážky na každé ose — 4

virtuální tlačítka na každé ode

4. 8 akčních tlačítek

5. Posuvný přepínač motorů: 1/2 nebo

6. Konektory SATA pro externí TCA

Quadrant Add-On Airbus Edition moduly (doplňky se prodávají samostatně)

Konektor pro systém směrovky TFRP (prodává se samostatně)

11. Mechanizmus pro povolení/zakázání

zpětného tahu motorů na každé ose

12. Mechanizmus pro povolení/zakázání

zarážek na každé ose3/18

. Klikněte na Joysticks / TCA Quadrant Airbus Edition, a zvolte Drivers. Stáhněte a nainstalujte ovladač pro PC a jeho uživatelské rozhraní pro ovládací panely Windows.

2. Po nainstalování ovladače pro PC, připojte USB konektor k jednomu z USB rozhraní

3. Abyste měli přístup k ovládacímu panelu, klikněte na Start / Aplikace / Thrustmaster /

Ovládací Panel (ve Windows® 10 / 8.1 / 8). Zobrazí se dialogové okno Herních ovladačů. Na displeji se zobrazí příslušenství pod názvem TCA Q-Eng 1&2 (nebo TCA Q-Eng 3&4, v závislosti na poloze přepínače motorů [5]), spolu se stavem OK.

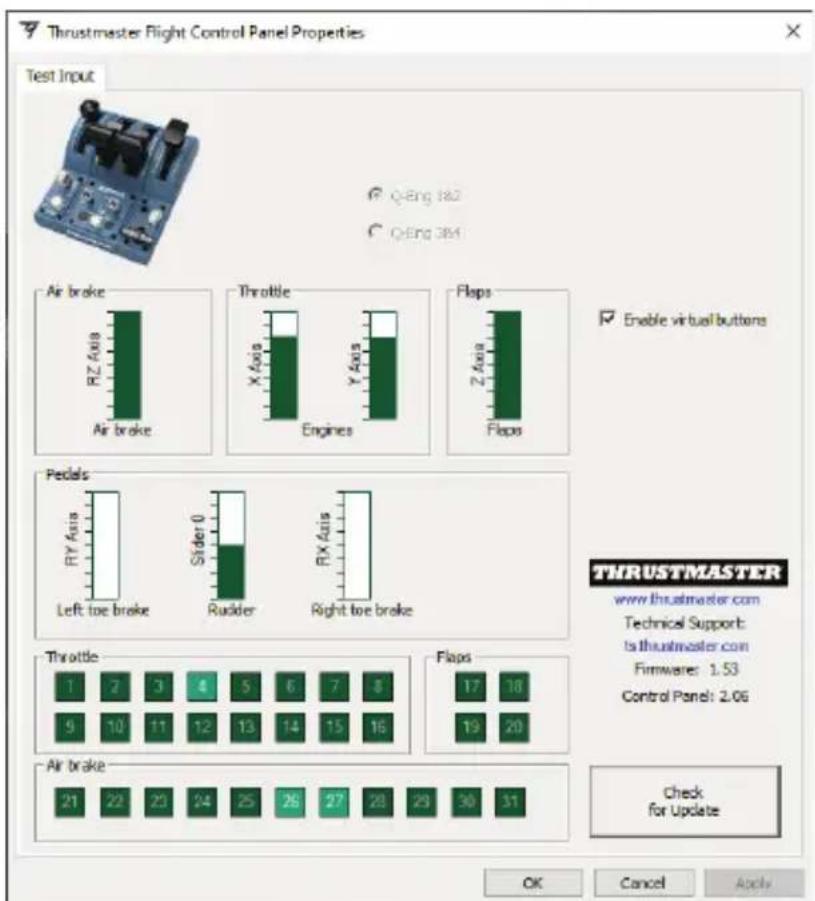

4. Pokud si chcete otestovat a prohlédnout všechny funkce, klikněte v dialogovém okně

Herních ovladačů, na Vlastnosti.

Enable virtual buttons (Povolení virtuálních tlačítek): Tato funkce umožňuje povolit nebo zakázat virtuální tlačítka na osách ovládání plynu. Jakmile zvolíte váš režim, klikněte na Apply (Použít). Nyní jste připraveni ke hře!4/18

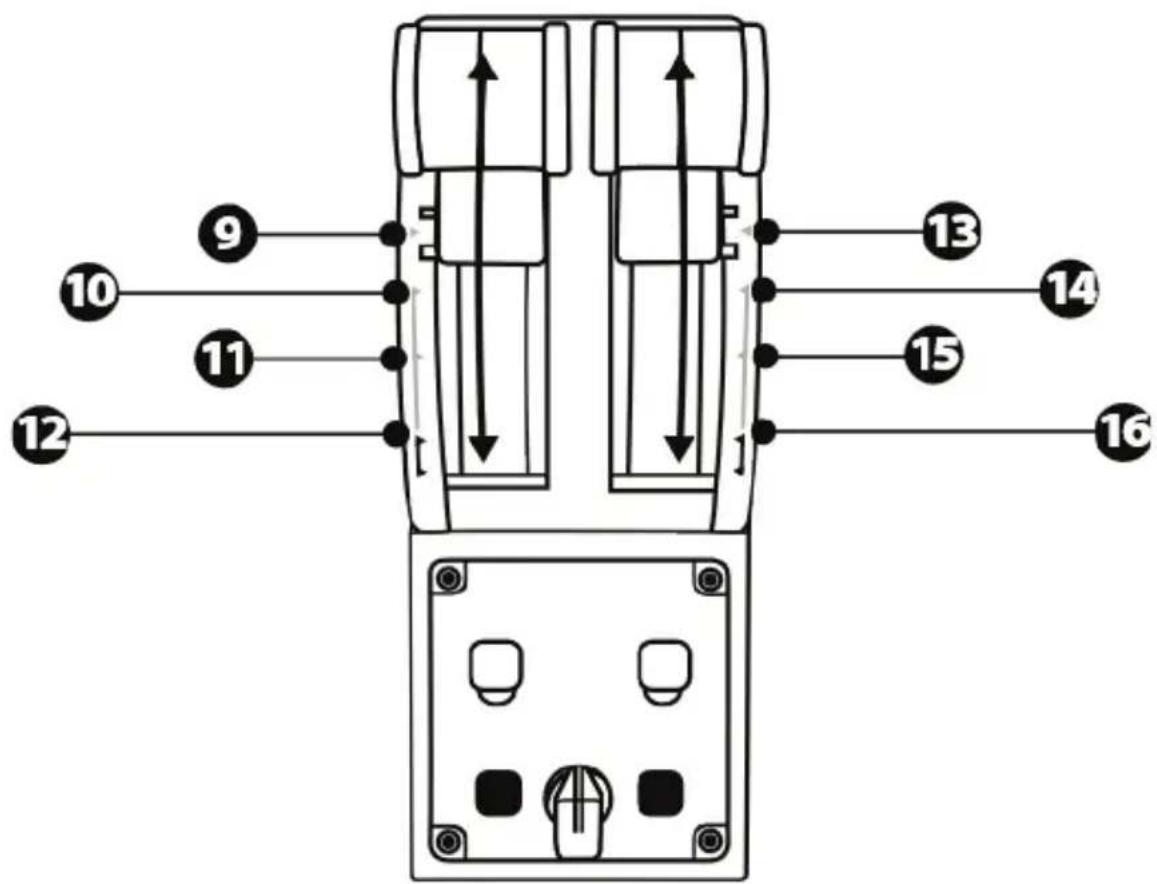

Kvadrant ovládání tahu motorů TCA Quadrant Airbus Edition je vybaven mechanickými voliči, které umožňují na každé ose deaktivovat zarážky/stupínky. Pokud tak učiníte, získáte plynulý pohyb na ose při zachování virtuálních tlačítek 9 až 16. Tato možnost umožňuje měnit zážitky z pilotování podle typu letadla, se kterým při simulaci letíte (dopravní nebo civilní letadla).

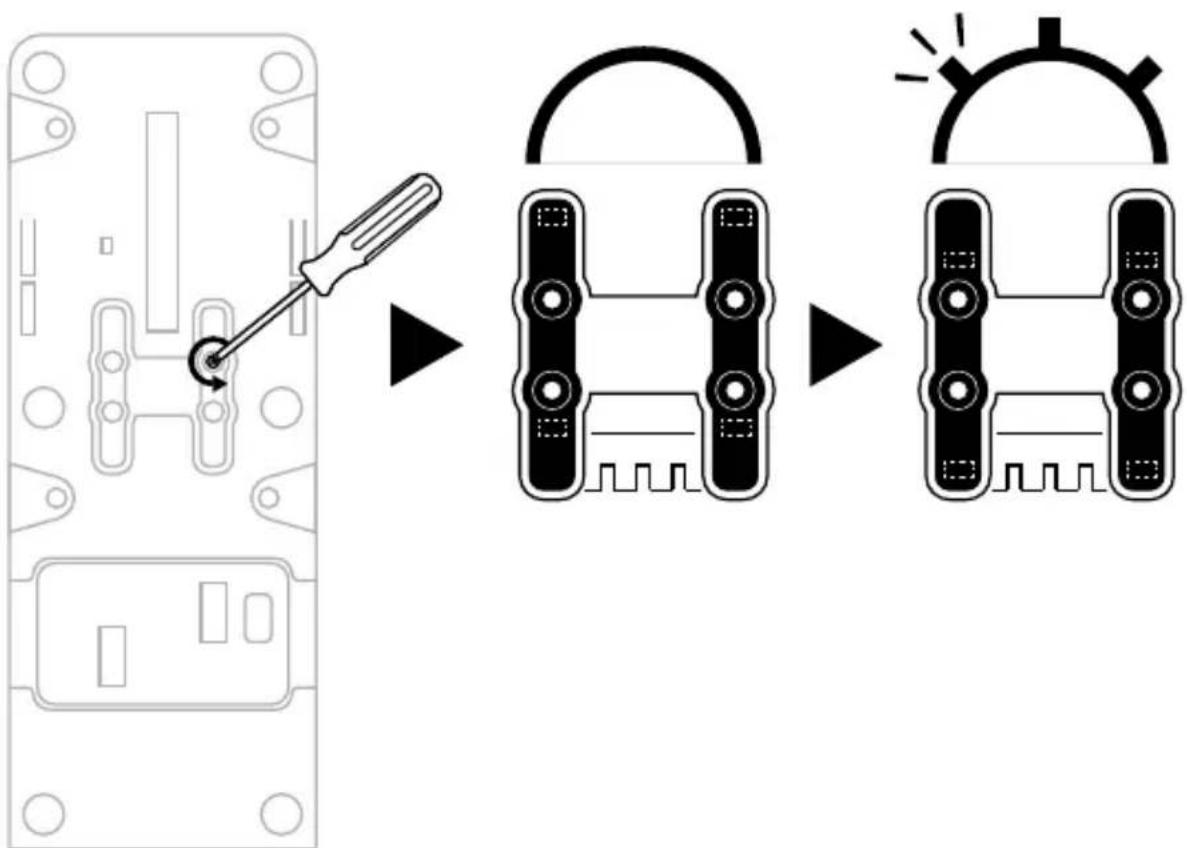

1. TCA Quadrant Airbus Edition obraťte vzhůru nohama a od každého voliče, pomocí

šroubováku s odpovídajícím tvarem hlavy, odšroubujte dva šrouby.

2. Podle značek přepněte pozici voliče: toto vám umožní si vybrat buď plynulý pohyb na ose

anebo pohyb se zarážkami/stupínky každé ose ovládače tahu motorů.7/18 DEAKTIVACE ZPĚTNÉHO TAHU KVADRANTU OVLÁDÁNÍ

TAHU MOTORŮ TCA QUADRANT AIRBUS EDITION

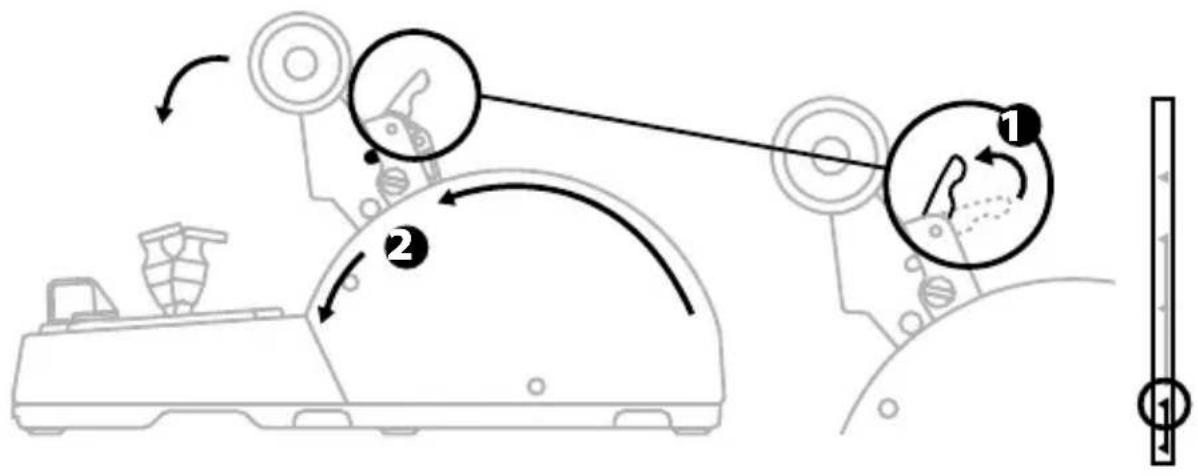

Kvadrant ovládání tahu motorů TCA Quadrant Airbus Edition je vybaven funkční funkcí zpětného tahu, který je replikou zpětného tahu, který lze nalézt u dopravních letadel Airbus. Pro pilotování soukromých letadel může být výhodnější vypnout funkci zpětného tahu motorů. Režim dopravního letectví:

1. Na dorazu zvedněte mechanizmus zpětného tahu.

2. Pohyb za doraz vám umožní použití zpětného tahu.

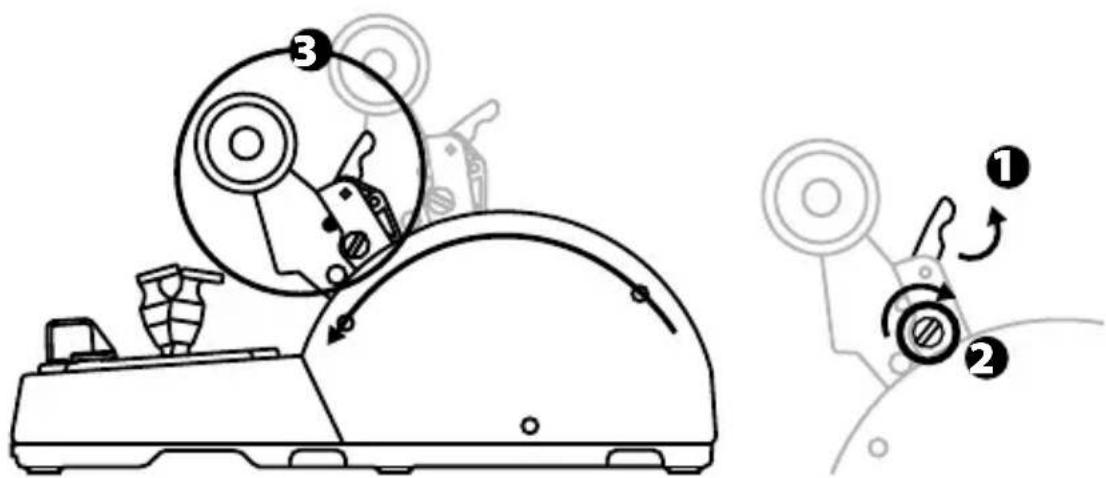

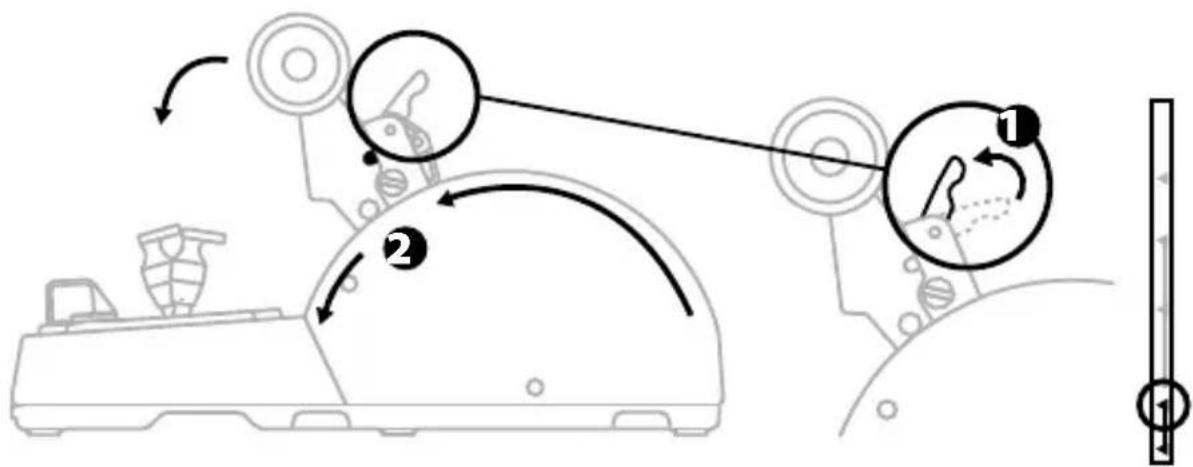

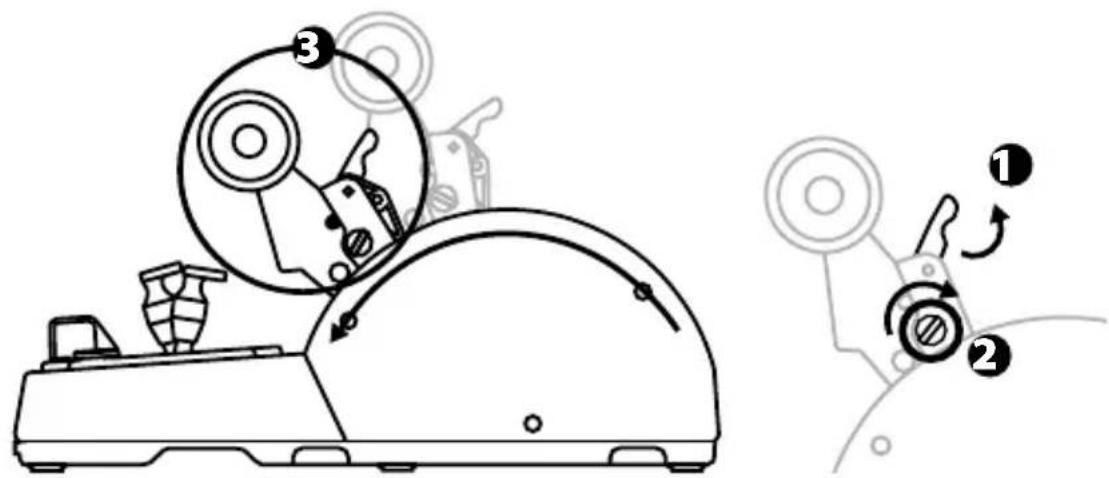

Režim všeobecného a civilního letectví:

1. Zdvihněte mechanizmus zpětného tahu.

2. Otočením voliče do pozice 0 vypnete mechanizmus zpětného tahu.

3. Nyní můžete ovladačem tahu motorů pohybovat po celé dráze osy.

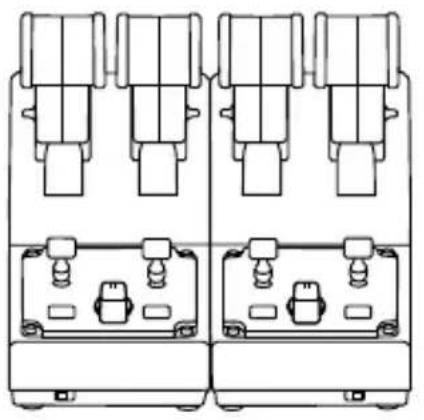

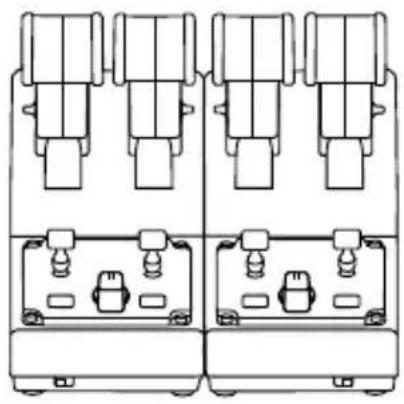

Dva kvadranty ovládání tahu motorů TCA Quadrant Airbus Edition můžete propojit dohromady (druhý kvadrant se prodává samostatně): toto vám umožní používat celkem 4 osy, například pro simulaci letu čtyř motorovým dopravním letadlem.

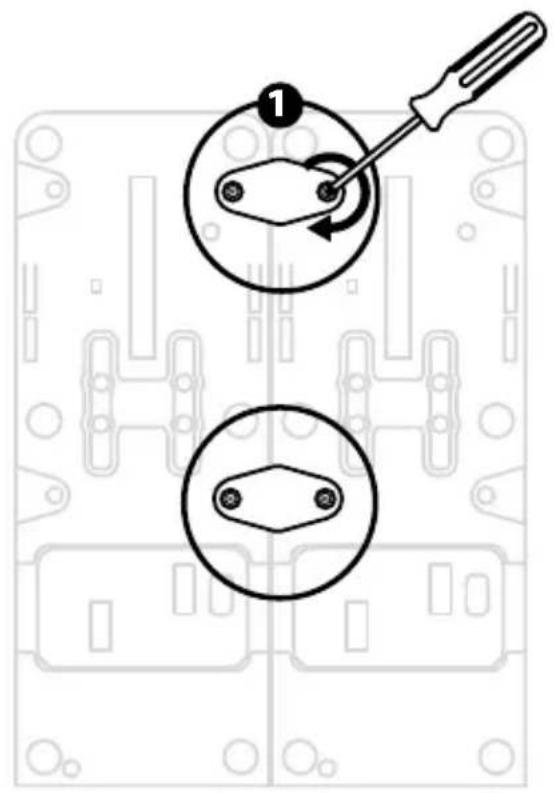

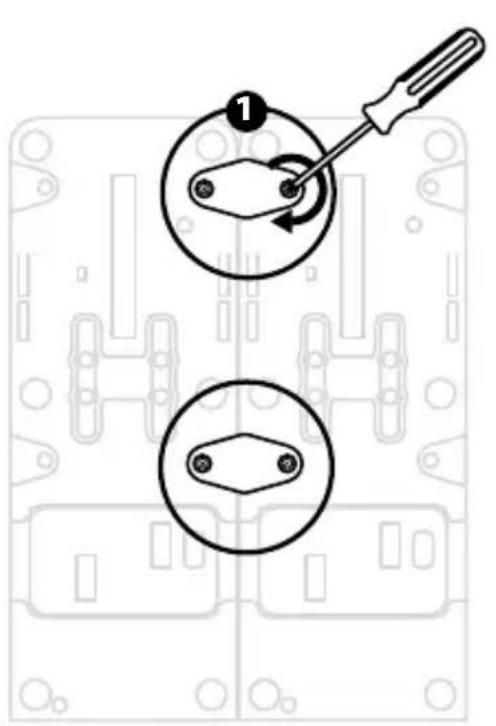

1. Oba kvadranty TCA Quadrant Airbus Edition obraťte vzhůru nohama, a pro propojení

obou zařízení dohromady přišroubujte dva spojovací díly, které jsou součástí dodáv ky TCA Quadrant Airbus Edition.

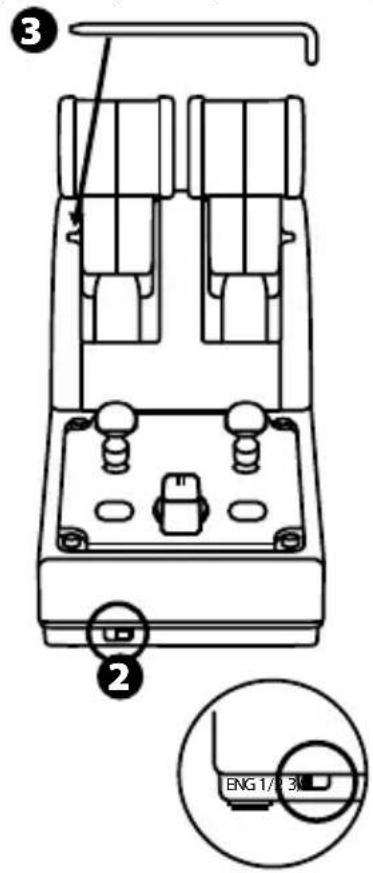

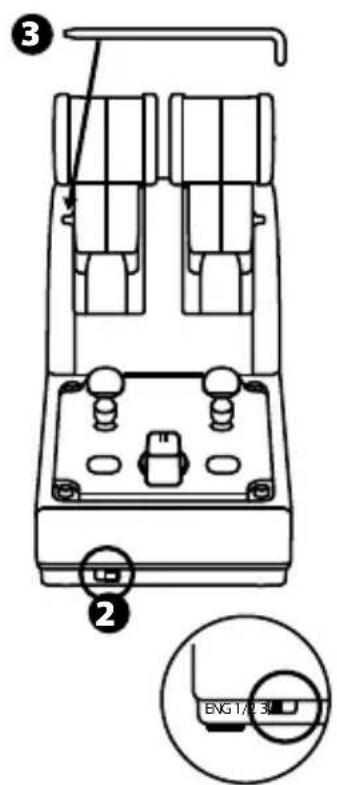

2. Na druhém kvadrantu ovládání tahu motorů fyzicky přepněte posuvný přepínač do polohy

3/4, aby motory 3 a 4 byly přiřazeny k druhému kvadrantu (v ovládacím panelu na PC).

3. Aby bylo snazší pohybovat všemi pákami současně, pomocí příčky přiložené ke každému

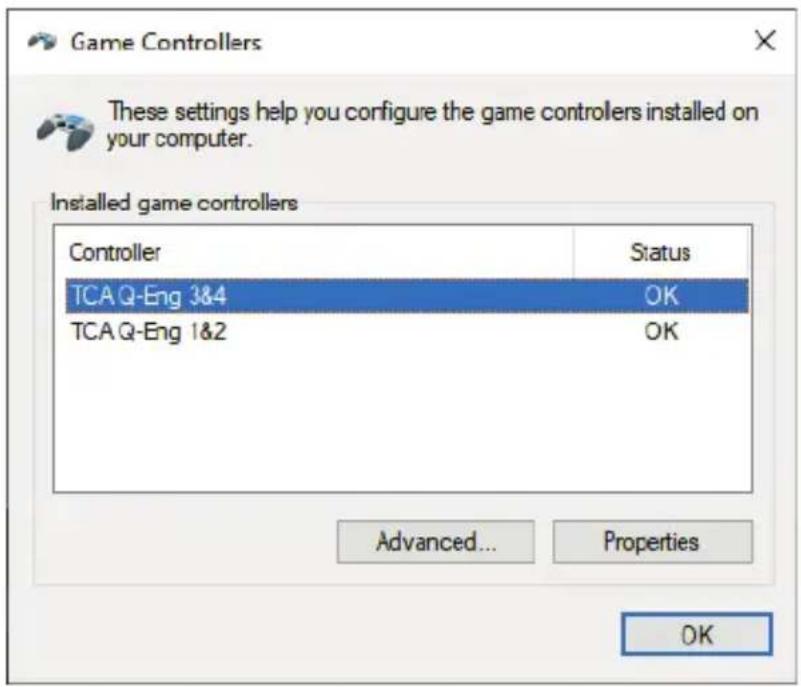

4. Po připojení obou zařízení k PC pomocí USB, se samostatně objeví v dialogovém okně

herních ovladačů:10/18 PŘIPOJENÍ KVADRANTU OVLÁDÁNÍ TAHU MOTORŮ TCA QUADRANT AIRBUS EDITION K TCA QUADRANT ADD-ON AIRBUS EDITION*

• Prodává se samostatně Kvadrant ovládání tahu motorů TCA Quadrant Airbus Edition umožňuje připojení dalších modulů (prodávají se samostatně) TCA Quadrant Add-On Airbus Edition, které se připo jují z obou stran k TCA Quadrant Airbus Edition. Tato modularita přináší další osy a akční tlačítka a umožňuje rozšířit kinematiku při s tartu, letu a přistání kvadrantu ovládání tahu motorů TCA Quadrant Airbus Edition.

1. Kvadrant ovládání tahu motorů TCA Quadrant Airbus Edition a dva přídavné moduly TCA

Quadrant Add-On Airbus Edition obraťte vzhůru nohama a (za použití šroubováku s odpovídajícím tvarem hlavy) dohromady sešroubujte čtyři propojovací části, které js ou součástí dodávky kvadrantu ovládání tahu motorů TCA Quadrant Airbus Edition, a moduly TCA Quadrant Add-On Airbus Edition: modul aerodynamické brzdy na levou stranu TCA Quadrant Airbus Edition, a modul vztlakových klapek na pravou stranu.

2. Připojte kabely SATA, které jsou součástí dodávky TCA Quadrant Add-On Airbus Edition

- Abyste zabránili poškození výrobku, pro utahování a povolování šroubů, použijte šroubovák s odpovídajícím tvarem hlavy. - Používejte pouze oficiální kabely dodané společností Thrustmaster.

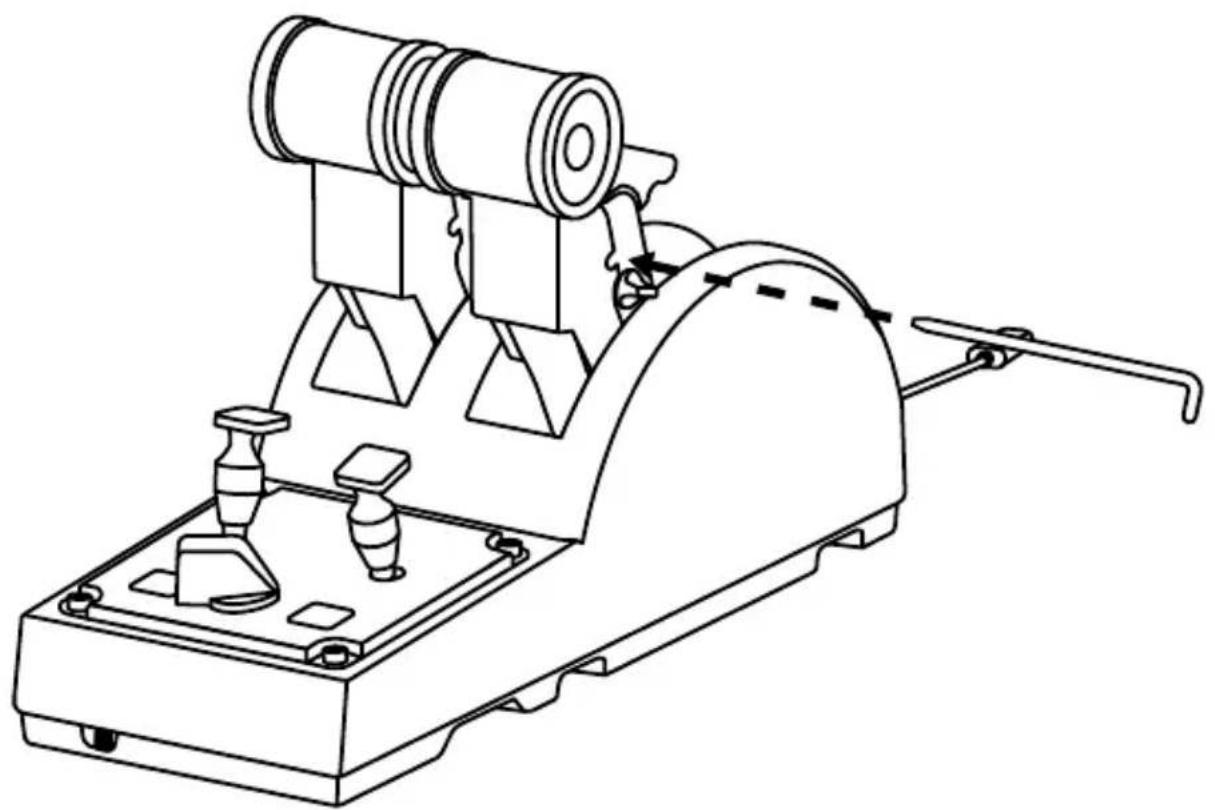

211/18 PROPOJENÍ A ODDĚLENÍ DVOU PÁK OVLÁDÁNÍ TAHU MOTORŮ Pro spojení obou pák kvadrantu ovládání tahu motorů použijte příčku, kt erá je s ouč ás tí dodávky TCA Quadrant Airbus Edition.12/18 NASTENÍ ODPORU DŮLEŽITÉ POZNÁMKY: - Ve výchozím stavu je odpor obou pák ovládání tahu motorů nastaven na 50 %. - Chcete-li přesně nastavit odpor pák podle vašich požadavků, můžete použít šroubovák s odpovídajícím tvarem hlavy — nebo přiloženou příčku — pro otáčení nastavovac ím šroubem.

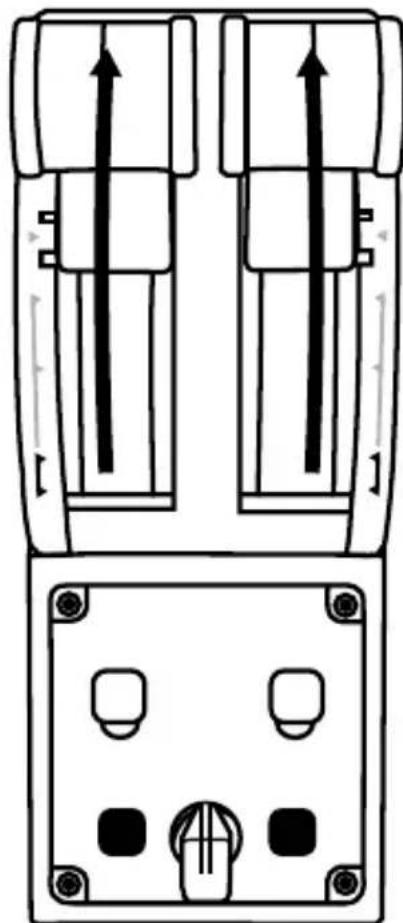

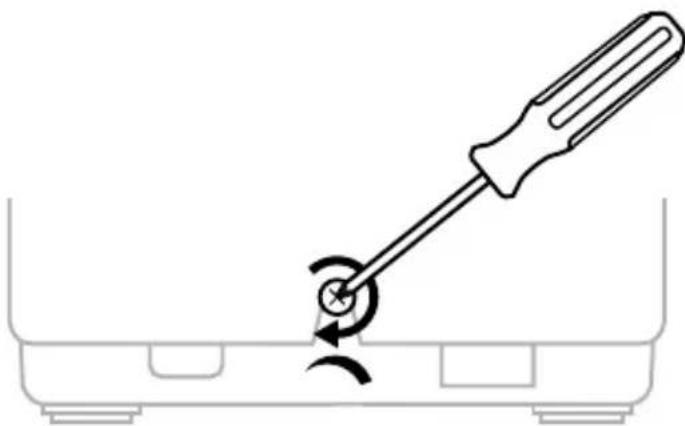

1. Obě páky ovládání tahu motorů zatlačte úplně dopředu, do maximální polohy, a šroubem

pro nastavení odporu pák na zadní straně TCA Quadrant Airbus Edition nastavte požadovaný odpor.

2. Pro zvýšení odporu otáčejte šroubem pro nastavení odporu ve směru hodinových

3. Pro snížení odporu, otáčejte šroubem pro nastavení odporu proti směru hodinových

- Abyste zamezili poškození třecího systému, dávejte pozor, abyste příliš neutáhli nastavovací šroub: v okamžiku, kdy pocítíte odpor, přestaňte šroub utahovat. - Pro zabránění spadnutí šroubu dovnitř TCA Quadrant Airbus Edition, nikdy šroub úplně nevyšroubovávejte. PŘIPEVNĚNÍ KVADRANTU OVLÁDÁNÍ TAHU MOTORŮ TCA QUADRANT AIRBUS EDITION DO KOKPITU NEBO K JINÉ

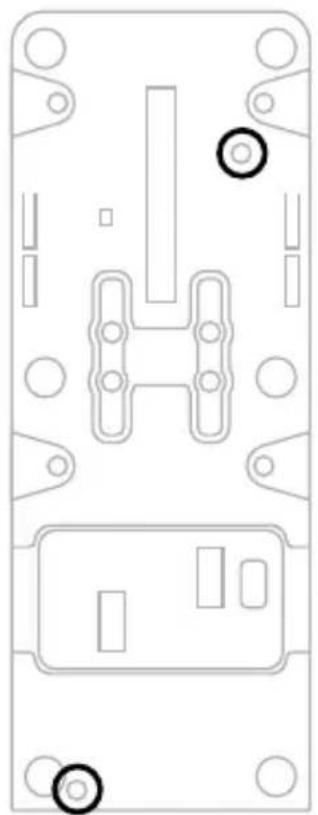

Pro připevnění TCA Quadrant Airbus Edition do kokpitu nebo na jinou pevnou podložku, pomocí M6 šroubů (nejsou v dodávce), můžete využít dvou otvorů ve spodní části kvadrantu.14/18 PŘIPOJENÍ SYSTÉMU SMĚROVKY TFRP* KE KVADRANTU OVLÁDÁNÍ TAHU MOTORŮ TCA QUADRANT AIRBUS EDITION

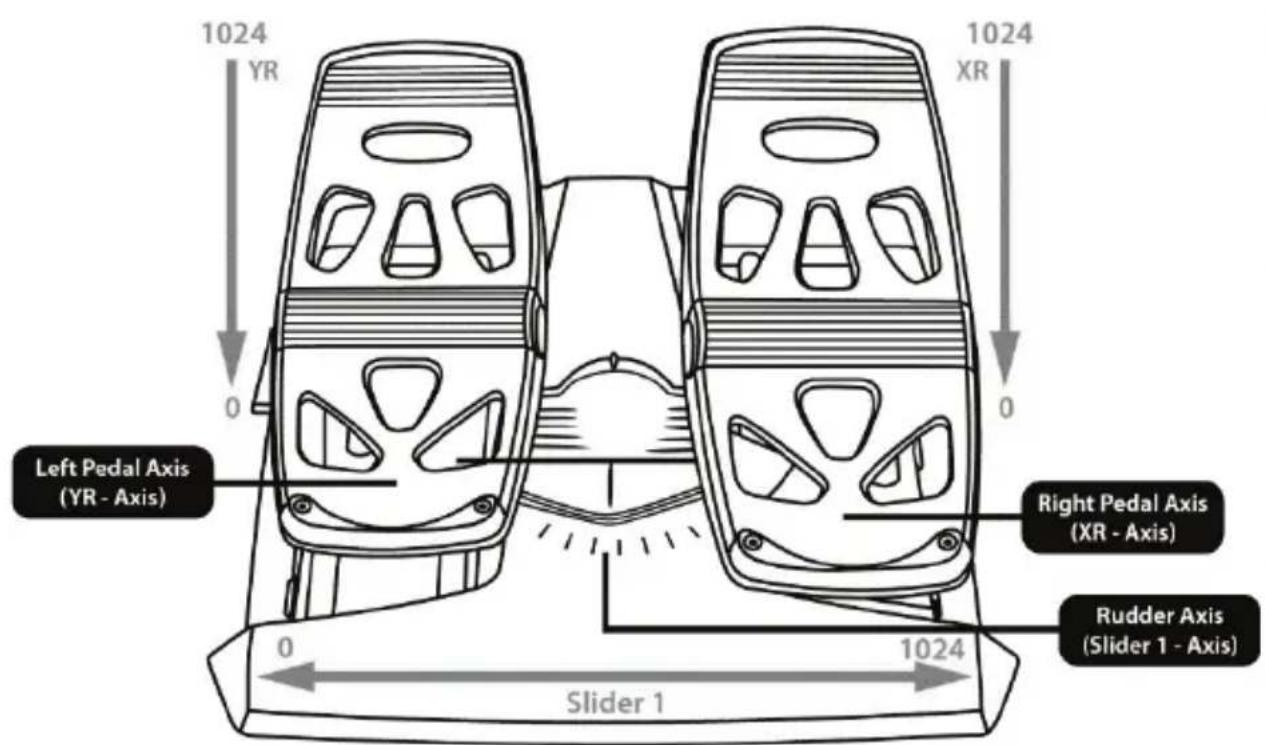

• Prodává se samostatně Kvadrant ovládání tahu motorů TCA Quadrant Airbus Edition je vybaven 7 osami, z nichž jsou 3 vyhrazeny pro směrovku TFRP. Systém směrovky TFRP se připojuje přímo ke kvadrantu ovládání tahu motorů TCA Quadrant Airbus Edition.

1. Připojte M konektor RJ12 systému směrovky TFRP k F konektoru RJ12 na zadní straně

kvadrantu ovládání tahu motorů.

2. Připojte USB konektor kvadrantu ovládání tahu motorů TCA Quadrant Airbus Edition

k jednomu z USB rozhraní vašeho počítače. Důležité poznámky týkající se automatické kalibrace os: - Při připojování systému směrovky TFRP ke kvadrantu ovládání tahu motorů TCA Quadrant Airbus Edition, osu směrovky vždy nechte ve středové poloze: při připojování nikdy nepokládejte nohy na pedály systému směrovky TFRP. - 3 osy pedálů se sami po několika pohybech automaticky nakalibrují a jakmile se fy zicky zastaví osa směrovky a 2 diferenciální brzdy, byla kalibrace dokončena. T.A.R.G.E.T POKROČILÝ PROGRAMOVACÍ (Thrustmaster Advanced pRogramming Graphical EdiTor) Prosím navštivte https://support.thrustmaster.com . Klikněte na Joysticks / TCA Quadrant Airbus Edition, pak vyberte Software. Stáhněte a nainstalujte si pokročilý programovací software T.A.R.G.E.T. Hlavní vlastnosti T.A.R.G.E.T: - Různé možné konfigurace os. - Různé možné úrovně programování: Basic, Advanced a Script. - Používání metody Drag and Drop. - Možnost připojení kvadrantu ovládání tahu motorů TCA Quadrant Airbus Edition k různým joystickům Thrustmaster (HOTAS Cougar, HOTAS Warthog, T.16000M, MF D Cougar Pack, všechny jsou kompatibilní s T.A.R.G.E.T), což umožňuje, aby byly rozpoznány jako jedno USB zařízení. - Přístup k pokročilým profilům, vytvořeným komunitou Thrustmaster.15/18 ŘEŠENÍ PROBLÉMŮ A VAROVÁNÍ

• Můj kvadrant ovládání tahu motorů TCA Quadrant Airbus Edition nepracuje správně, nebo se zdá, že je nesprávně nakalibrován. - Vypněte vaše PC a odpojte USB kabel kvadrantu ovládání tahu motorů TCA Quadrant Airbus Edition. Pak opět USB kabel připojte, zapněte PC a znovu spusťte hru. - Při připojování USB kabelu ke kvadrantu ovládání tahu motorů TCA Quadrant Airbus Edition, pokud používáte systém směrovky TFRP (prodává se s am ostatně), vždy nechte osu směrovky ve středové poloze: nikdy, při připojování, nepokládejte nohy na pedály systému směrovky TFRP.

• Nemohu nakonfigurovat kvadrant ovládání tahu motorů TCA Quadrant Airbus Edition. - V menu možnosti hry / Ovladač / gamepad nebo v menu joysticku vyberte příslušnou konfiguraci nebo kompletně upravte možnosti ovladače. - Pro další informace se podívejte do uživatelského manuálu ke hře nebo vyhledejte informace na internetu. - Použijte pokročilý programovací software T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).

• Můj kvadrant ovládání tahu motorů TCA Quadrant Airbus Edition je příliš citlivý, nebo není dostatečně citlivý. - Osy kvadrantu ovládání tahu motorů TCA Quadrant Airbus Edition se sami automaticky nakalibrují po několika pohybech, a po dosažení fyzického dorazu os. - V menu možnosti hry / Ovladač / Gamepad nebo v menu joysticku nastavte citlivost a mrtvé zóny vašeho ovladače (pokud jsou tyto možnosti dostupné). Použijte pokročilý programovací software T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).

Toto zařízení je určeno pouze pro účely herní zábavy. Je přísně zakázáno používat toto zařízení pro profesionální trénink.16/18

SPOTŘEBITELSKÉ INFORMACE O ZÁRUCE

Celosvětově, Guillemot Corporation S.A., jejíž sídlo se nachází na Place du Granier, B.P. 97143, 35571 Chantepie, France (dále jen “Guillemot”) zaručuje spotřebiteli, že tento výrobek od Thrustmasteru bude bez závad materiálu a zpracování, po dobu záruční doby od okamžiku převzetí výrobku ve shodě s ohledem na tento výrobek. V zemích Evropské Unie, tato doba odpovídá dvěma (2) letům od dodání výrobku Thrustmaster. V ostatních zemích, záruční doba odpovídá časovému intervalu od převzetí výrobku Thrustmaster v souladu s platnými zákony země, ve které měl spotřebitel trvalý pobyt ke dni nákupu výrobku Thrustmaster (pokud žádné takové opatření v příslušné zemi neexistuje, záruční doba bude jeden (1) rok od data nákupu výrobku Thrustmaster). Bez ohledu na výše uvedené podmínky, je záruční doba na dobíjecí baterie omezena na dobu šesti (6) měsíců od původního datumu nákupu. Pokud se u výrobku během záruční doby objeví závada, neprodleně kontaktujte Technickou podporu, kde vám naznačí postup, jak záruku uplatnit. Pokud bude závada uznána, výrobek musí být vrácen prodávajícímu, kde byl zakoupen (nebo na jiné místo, které určí Technick á podpora). V rámci této záruky, bude vadný výrobek podle Technické podpory buď vyměněn nebo uveden do funkčního stavu. Pokud bude během záruční doby výrobek Thrustmasteru opravován, bude záruční doba o dobu, kdy nebylo možné výrobek používat prodloužena, nejméně alespoň o sedm (7) dní (tato doba začíná datem, kdy zákazník požádal o vyřízení reklamace neb o od d at a, k dy dotyčný produkt byl k dispozici pro opravu, pokud datum předání výrobku k opravě je po datu žádosti o vyřízení reklamace). Pokud to umožňují platné zákony, je plná odpovědnost společno sti Guillemot a jejích dceřiných společností (včetně následných škod) omezena na navrácení produktu do provozuschopného stavu nebo na výměnu výrobku Thrustmaster. Pokud to umožňují platné zákony, Guillemot se zříká všech záruk obchodovatelnosti nebo vhodnosti pro určitý účel. Tato záruka se nevztahuje na: (1) pokud byl výrobek modifikován, otevřen, změněn nebo utrpěl poškození v důsledku nevhodného nebo nesprávného používání, nedbalosti, nehody, běžného opotřebení, nebo jakékoliv jiné příčiny, nesouvisející s vadou materiálu nebo zpracování (včetně, ale ne pouze, při kombinaci výrobku Thrustmaster s jakýmkoliv nevhodným prvkem, včetně zejména napájecích adaptérů, nabíjecích baterií, nabíječky, nebo jiných prvků, které nebyly k tomuto výrobku dodány společností Guillemot; (2) pokud byl výrobek používán pro jiné účely než domácí použití, včetně profesionálních a komerčních účelů (např. v hern ác h, p ři t ré n inku, př i závodech); (3) v případě nedodržení pokynů poskytovaných Technickou podporou; (4) software, na zmíněný software je poskytována zvláštní záruka; (5) spotřební materiál (prvky, které mohou být vyměněny v průběhu životnosti produktu: baterie na jedno použití, náhlavní sluchátkové soupravy nebo např. náušníky sluchátek); (6) příslušenství (například kabely, pouzdra, b rašny, z áp ěst ní řemínky); (7) pokud byl výrobek prodán ve veřejné aukci. Tato záruka je nepřenositelná. Zákonná práva spotřebitele vzhledem k platným zákonům vztahujícím se na prodej spotřební ho zboží v jeho nebo její zemi nejsou touto zárukou ovlivněny.17/18 Další ustanovení o záruce V průběhu záruční doby, Guillemot zásadně nedodává žádné náhradní díly, neboť Technická podpora je jedinou stranou autorizovanou k demontáži a opravě jakéhokoliv produktu Thrustmaster (s výjimkou jakékoliv opravy, o kterou zákazníka požádá Te chnická p o dpora prostřednictvím písemných pokynů, například z důvodu jednoduchosti a neutajovaného postupu opravy a poskytnutím požadovaných náhradních dílů, jsou-li použitelné. Vzhledem ke svému inovačnímu cyklu a s cílem ochrany know-how a obchodního tajemstv í, nesmí Guillemot zásadně poskytovat jakékoliv vyrozumění o opravách nebo náhradních dílech jakéhokoliv výrobku Thrustmaster, jehož záruční doba již vypršela. Odpovědnost Pokud to povolují příslušné zákony, Guillemot Corporation S.A. (dále jen “Guillemot”) a její dceřiné společnosti se zříkají veškeré odpovědnosti za škody způsobené jedním nebo více následujícími body: (1) výrobek byl modifikován, otevřen nebo pozměněn; (2) nedodržení návodu k montáži; (3) nevhodné nebo nesprávné používání, nedbalost, nehoda (například náraz); (4) běžné opotřebení; (5) použití výrobku pro jakékoliv jiné než dom ácí použití , včetně profesionálního nebo komerčního použití (například v hernách, pro výcvik, při soutěžích). Pokud to povolují příslušné zákony, Guillemot a její dceřiné společnosti se zříkají veškeré odpovědnosti za jakékoliv škody, které nesouvisí s použitými materiály nebo výrobní vadou příslušného výrobku (včetně, ale nikoliv výhradně, veškerých š kod způs obenýc h přímo nebo nepřímo softwarem, nebo kombinací výrobku Thrustmaster s jakýmkoliv nevhodným prvkem včetně zejména napájecími zdroji, dobíjecími bateriemi, nabíječk ami nebo jakýmikoliv jinými prvky, které nebyly společností Guillemot k tomuto výrobku dodány).

TECHNICKÁ PODPORA https://support.thrustmaster.com18/18 COPYRIGHT © 2020 Guillemot Corporation S.A. Všechna práva vyhrazena. Thrustmaster® je registrovaná obchodní známka společnosti Guillemot Corporation S.A. Windows® je registrovaná obchodní známka společnosti Microsoft Corporation ve Spojených státech a/nebo v dalších zemích. AIRBUS, jeho logo, produkt a servisní značky jsou ochranné známky společnosti Airbus. Všechna práva vyhrazena. © Airbus 2020. Všechna práva vyhrazena. Oficiálně licencováno společností Airbus. Všechny ostatní obchodní známky jsou ve vlastnictví příslušných vlastníků. Obrázky nejs ou závazné. Obsah, design a specifikace mohou být změněny bez předchozího upozornění a mohou se v jednotlivých zemích lišit. Vyrobeno v Číně. DOPORUČENÁ OCHRANA ŽIVOTNÍHO PROSTŘEDÍ V zemích Evropské unie: Na konci životnosti by tento výrobek neměl být vhozen do standardního směsného odpadu, ale odevzdán do sběrného dvoru na recyklaci elektrických a elektronických zařízení. Toto je potvrzeno symbolem, který je na výrobku, v uživatelském manuálu nebo na obalu. V závislosti na charakteristice materiálů, mohou být tyto recyklovány. Recyklací a dalšími formami zpracování odpadních elektrických a elektronických zařízení můžete významným způsobem přispět k ochraně životního prostředí. Pro informace o nebližším sběrném dvoru se obraťte na místní úřad. Pro všechny ostatní země: Dodržujte prosím místní předpisy týkající se recyklace elektrických a elektronických zařízení. Tyto informace si uchovejte. Barvy a dekorace se mohou lišit. Před použitím by měly být z výrobku odstraněny plastové spojovací lepící materiály. Tento výrobek splňuje všechny standardy týkajících se dětí ve věku 14 let a starších. T ento výrobek není vhodný pro děti mladší 14 let. www.thrustmaster.com *Platné pouze pro EU a Turecko
