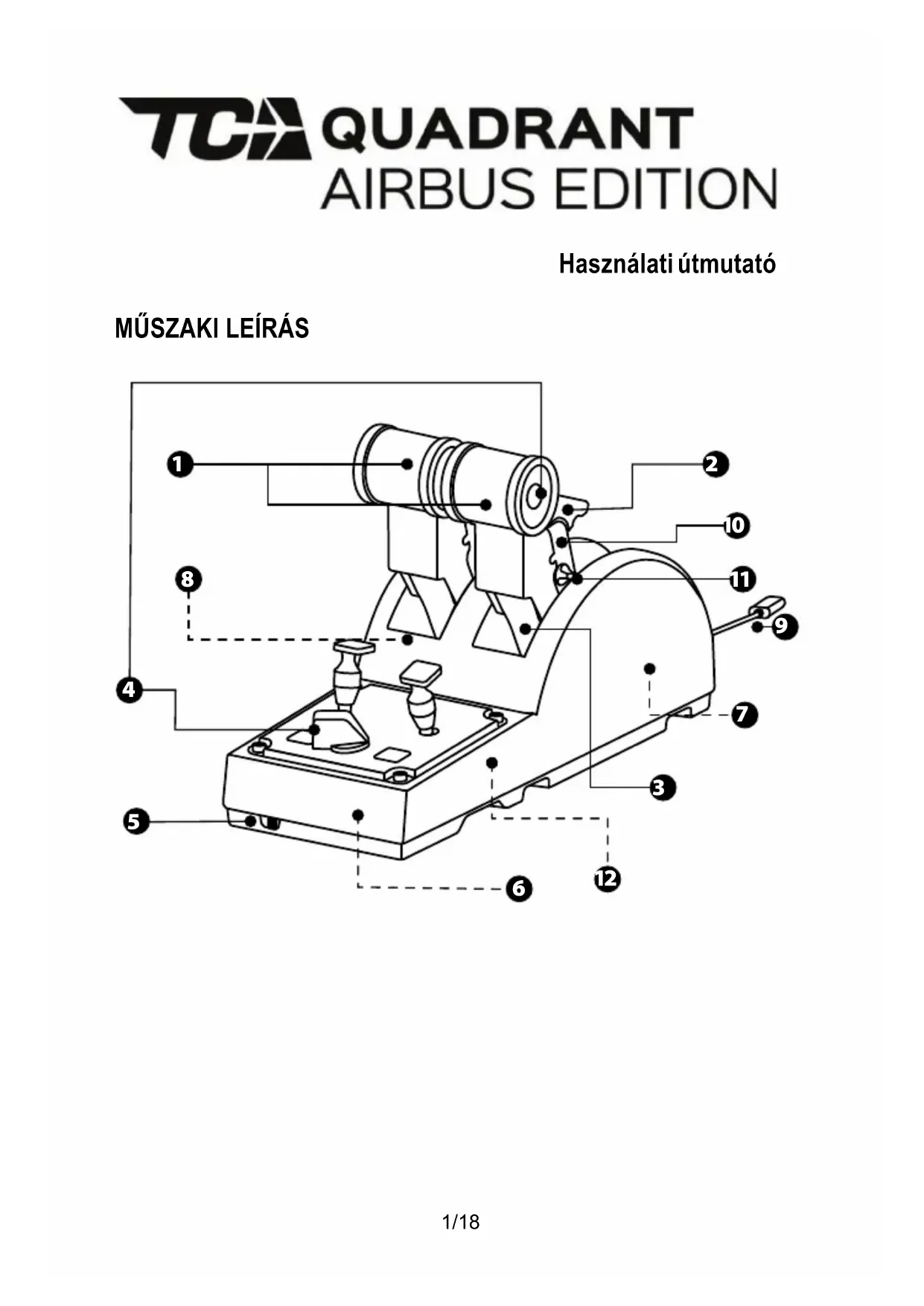

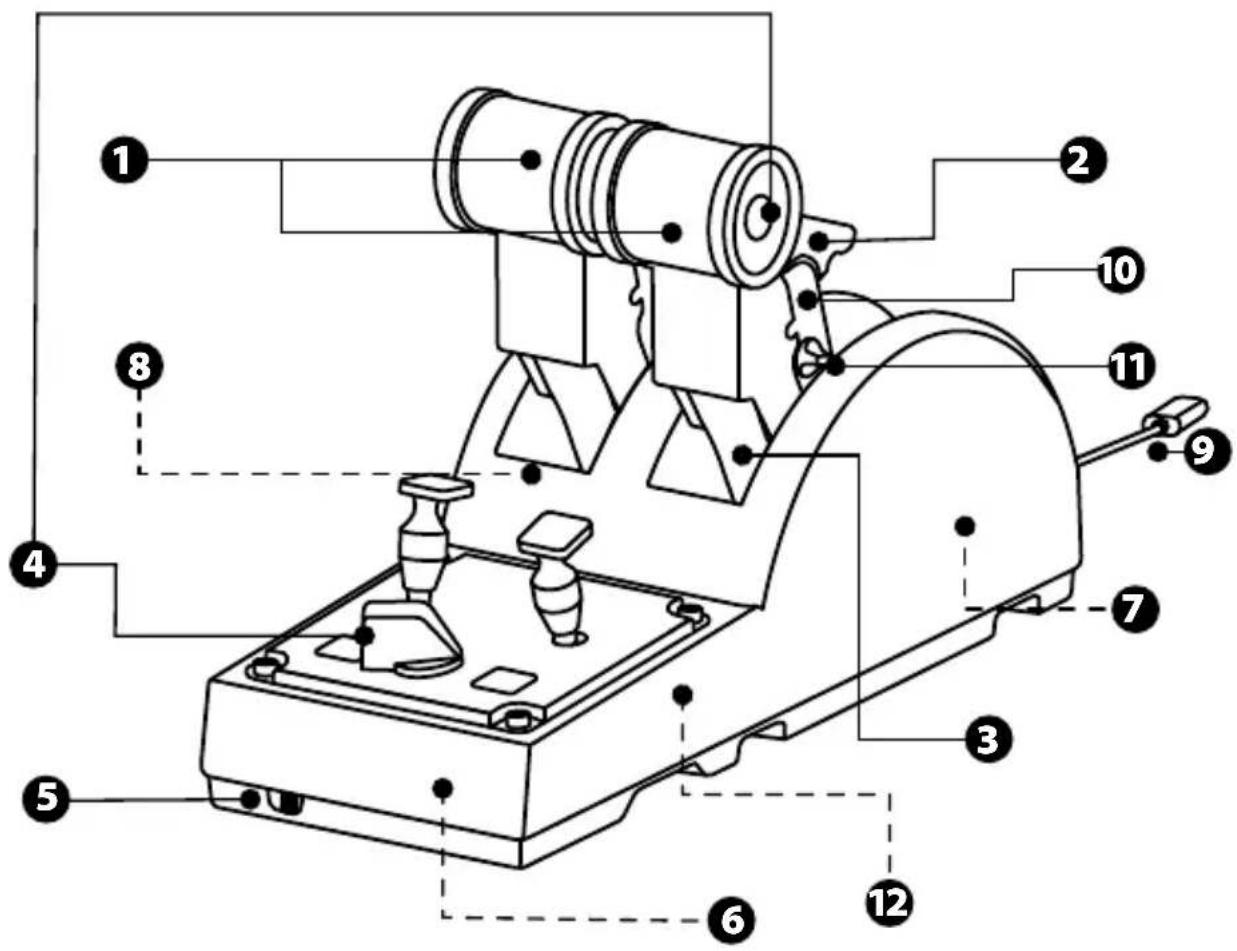

HASZNÁLATI ÚTMUTATÓ TCA Quadrant Airbus Edition THRUSTMASTER

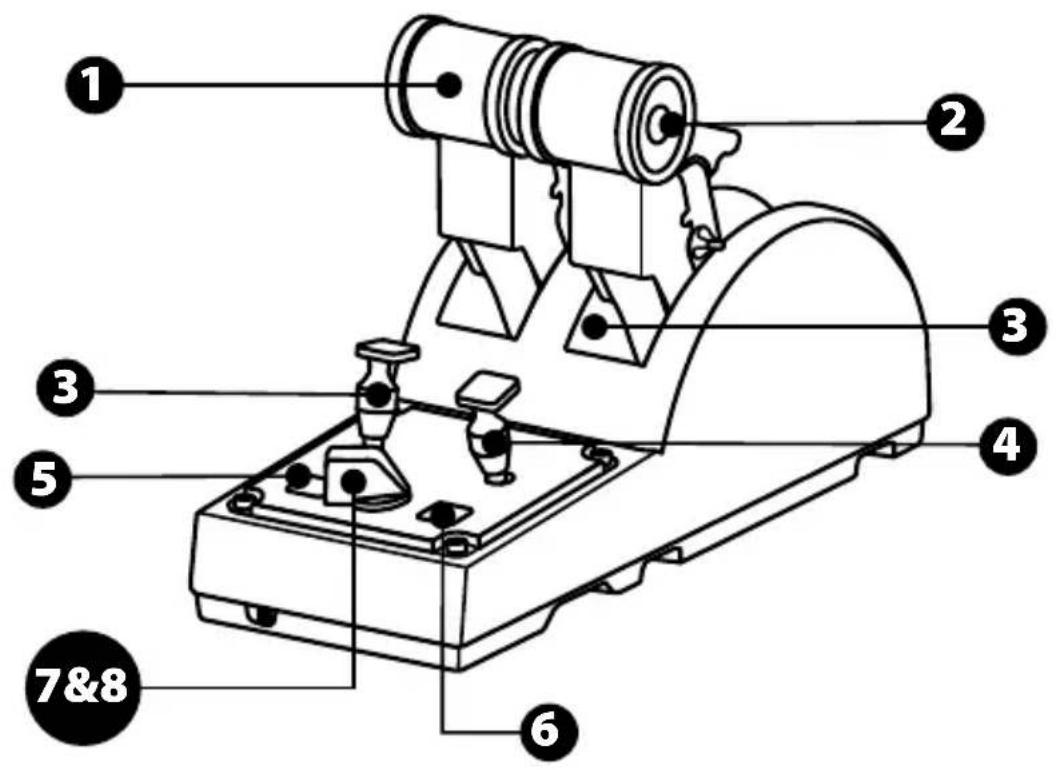

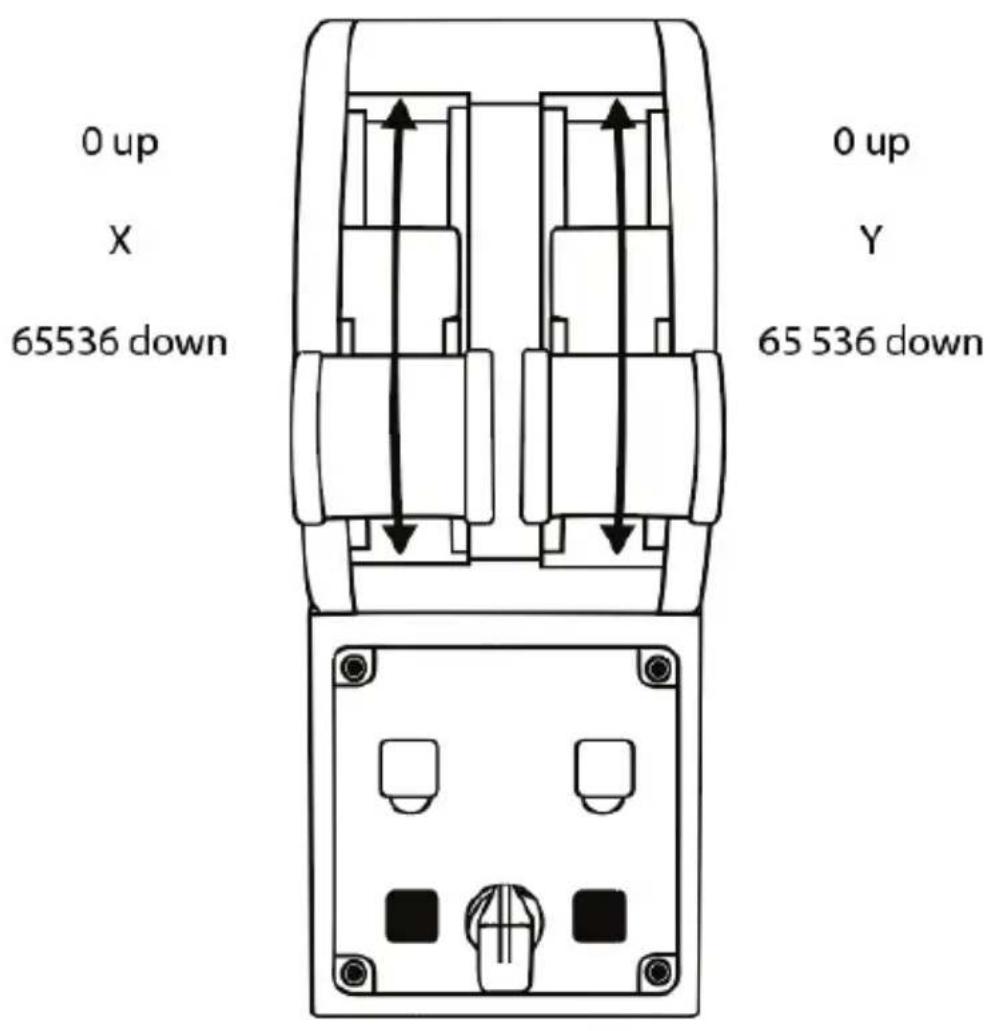

X és Y tengely a gázkarhoz

2. Tolóerő-visszafordító szerkezet

3. 4 detent (módváltó) tengelyenként

— 4 virtuális gomb tengelyenként

5. Motor kiválasztó kapcsoló: 1/2 vagy

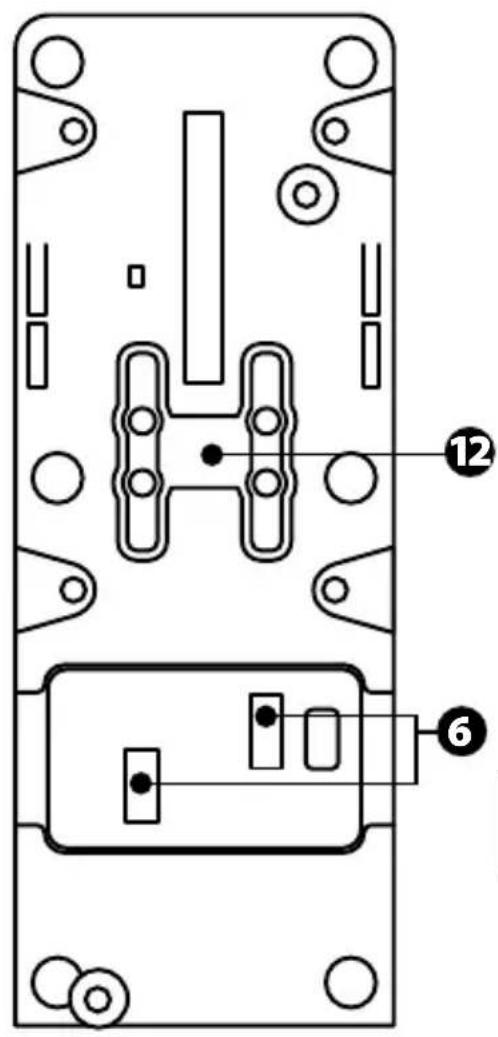

6. SATA csatlakozó külső TCA

Quadrant Add-On Airbus Edition modulokhoz (a kiegészítő külön kapható)

Csatlakozó a TFRP oldalkormány rendszerhez (külön kapható)

8. Súrlódást állító csavar

9. USB csatlakozó (B típusú)

10. A rögzítő kulcs helye

11. A tolóerő-visszafordító

ki/bekapcsolása tengelyenként

12. A módváltó ki/bekapcsolása

/ TCA Quadrant Airbus Edition-re majd válassza ki a Drivers-t. Töltse le és telepítse a PC illesztőprogramot és az egyedi felhasználói felületet a Windows Vezérlőpultra.

2. Miután a PC illesztőprogram telepítése megtörtént, csatlakoztassa az eszköz USB

csatlakozóját a PC egyik USB portjába.

3. A Vezérlőpult eléréséhez kattintson a Start / Alkalmazások / Thrustmaster /

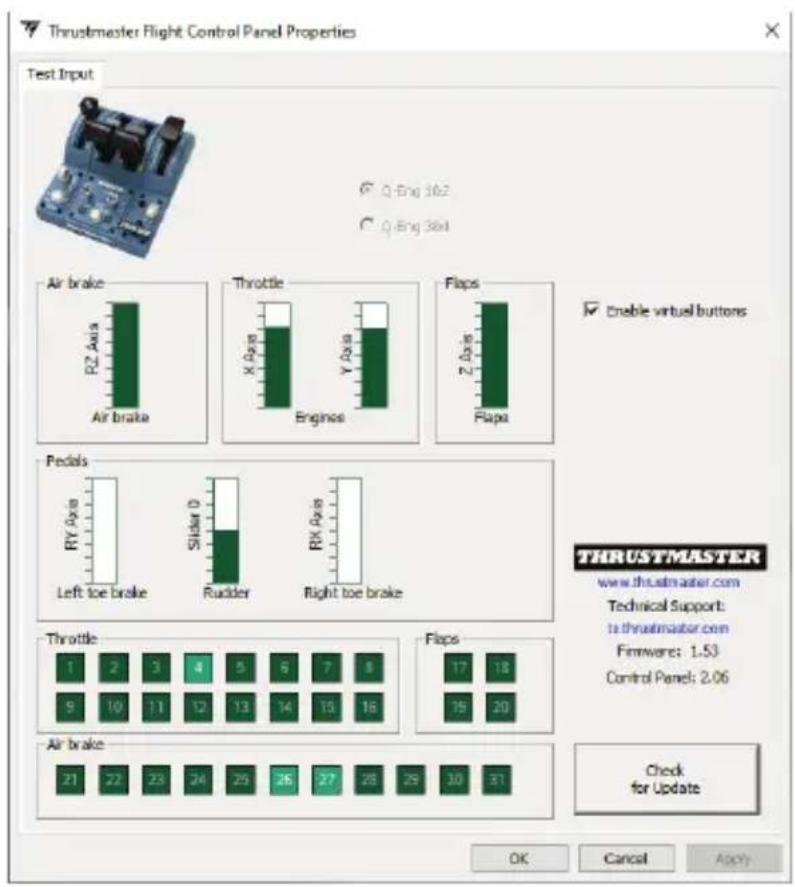

Vezérlőpultra (Windows® 10 / 8.1 / 8-ban). Megjelenik a Játékvezérlő párbeszédpanel. A kiegészítő megjelenik a képernyőn TCA Q-Eng 1&2 névvel (vagy TCA Q-Eng 3&4 névvel, a motor kiválasztó kapcsoló állásának függvényében [5]), OK státusszal.

4. A Játékvezérlő párbeszédpanelben kattintson a Tulajdonságokra, hogy megnézhess e

és tesztelhesse az összes funkciót.

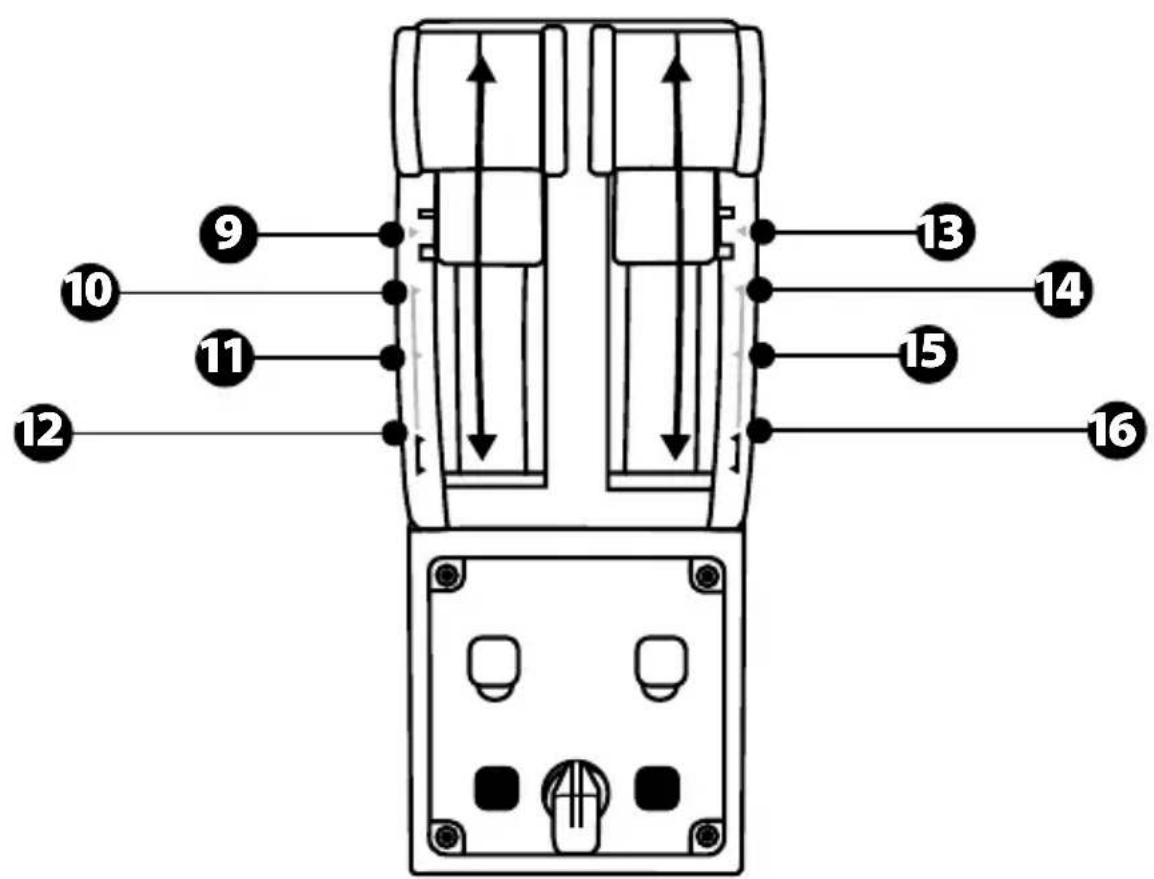

Enable virtual buttons (Virtuális gombok engedélyezése) : Ez a funkció lehetővé teszi a gázkar tengelyén a virtuális gombok engedélyezését és tiltását. Kattintson az Apply-ra (Alkalmaz-ra) miután kiválasztotta a kívánt módot. Most már nincs más dolga, mint játszani!4/18 A 16 GOMB ÉS 2 TENGELY FUNKCIÓINAK KIOSZTÁSA

A TCA Quadrant Airbus Edition quadrant gázkar mechanikus kiválasztója lehetővé t eszi a módváltó/fogazat kikapcsolását tengelyenként. Ennek köszönhetően a tengelyek simák lesznek, miközben a 9-es virtuális gomb működik a 16-oson keresztül. Ez az opció lehetővé teszi, hogy megváltoztassa a vezetés élményét attól függően, hogy milyen típusú repülőgéppel repül a szimulációban (kereskedelmi vagy polgári repülőgép).

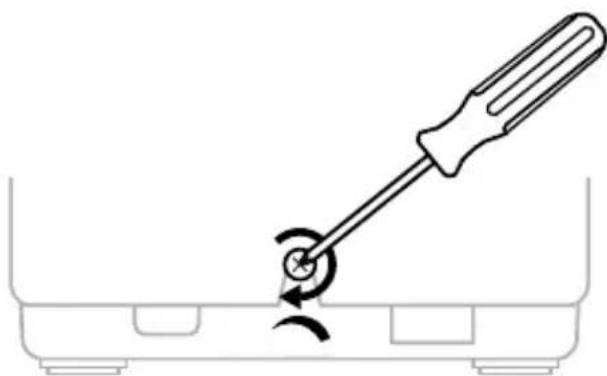

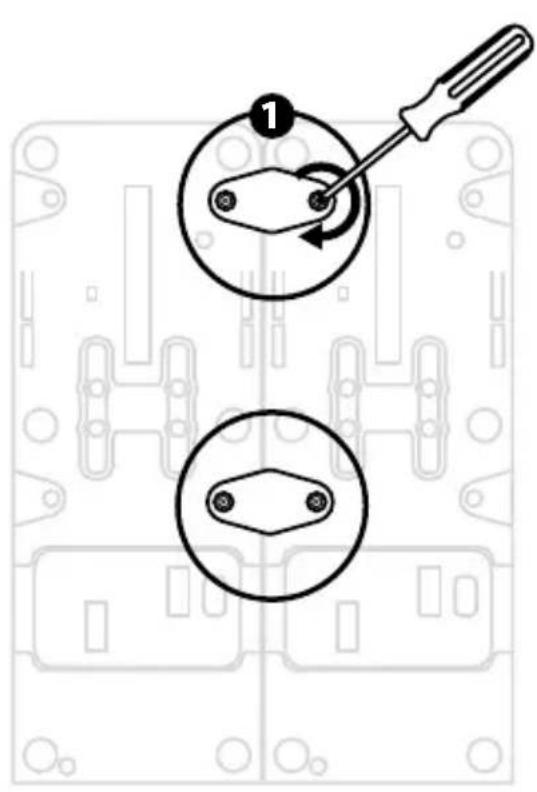

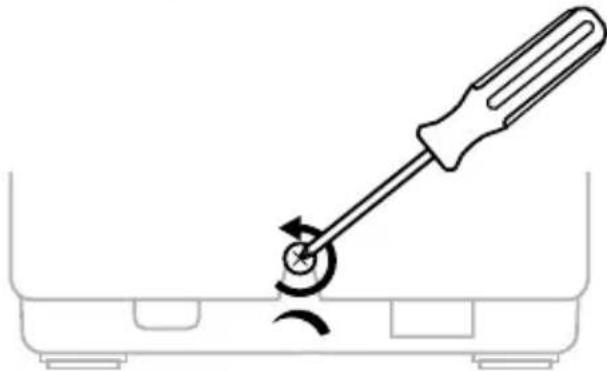

1. Fordítsa a TCA Quadrant Airbus Edition-t fejjel lefelé és egy megegyező fejű csavarhúzót

használva csavarja ki a kiválasztókhoz tartozó csavart.

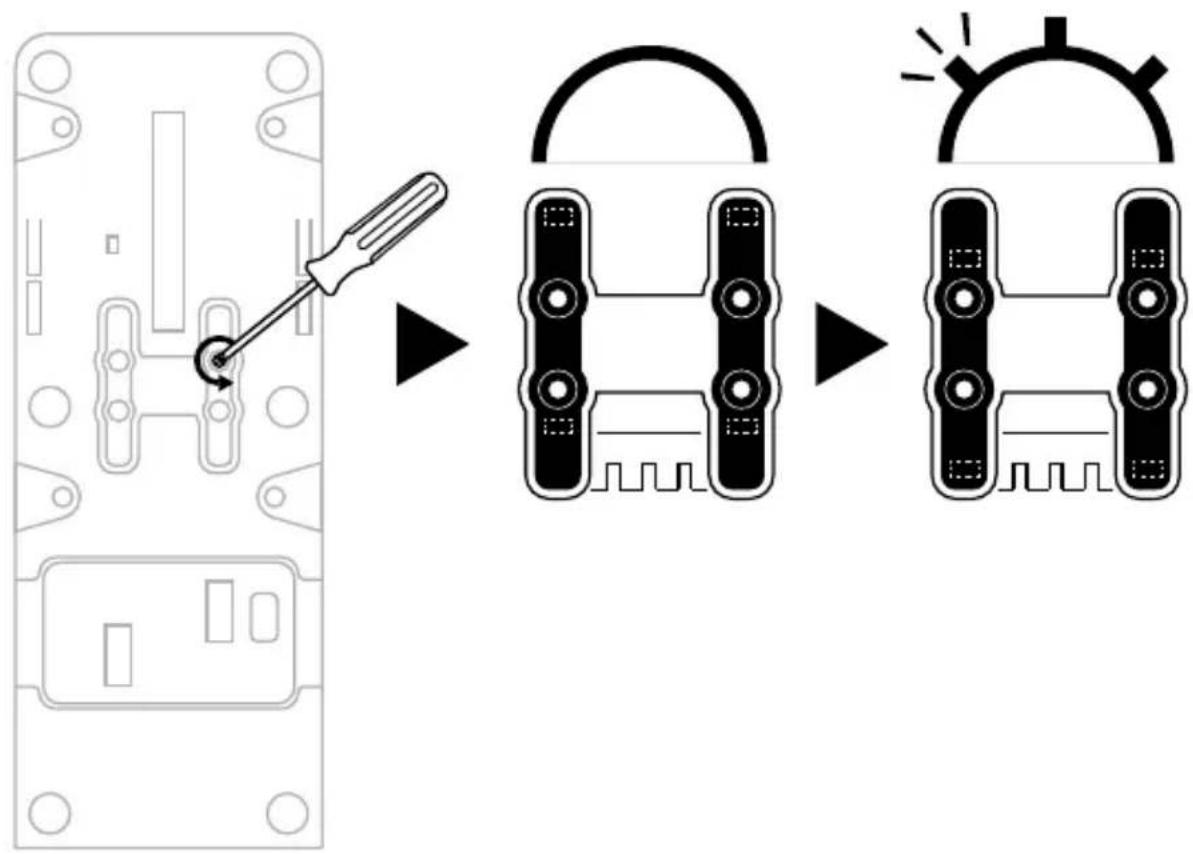

2. Cserélje meg a kiválasztók helyzetét az irányjelző alapján: ez lehetővé t eszi a sima

tengely vagy a módváltókkal/fogazattal ellátott tengely kiválasztását a TCA Quadrant Airbus Edition quadrant gázkar tengelyein.7/18 A TCA QUADRANT AIRBUS EDITION QUADRANT GÁZKAR TOLÓERŐ-VISSZAFORDÍTÓJÁNAK KIKAPCSOLÁSA A TCA Quadrant Airbus Edition quadrant gázkar rendelkezik funkcionális tolóerő- visszafordítókkal, pontosan olyanokkal, mint amik az Airbus kereskedelmi repülőinek gázkarján is megtalálhatók. A tolóerő-visszafordító kikapcsolható, hogy a vezet és jobban alkalmazkodjon a polgári repüléshez. Kereskedelmi repülőgép mód:

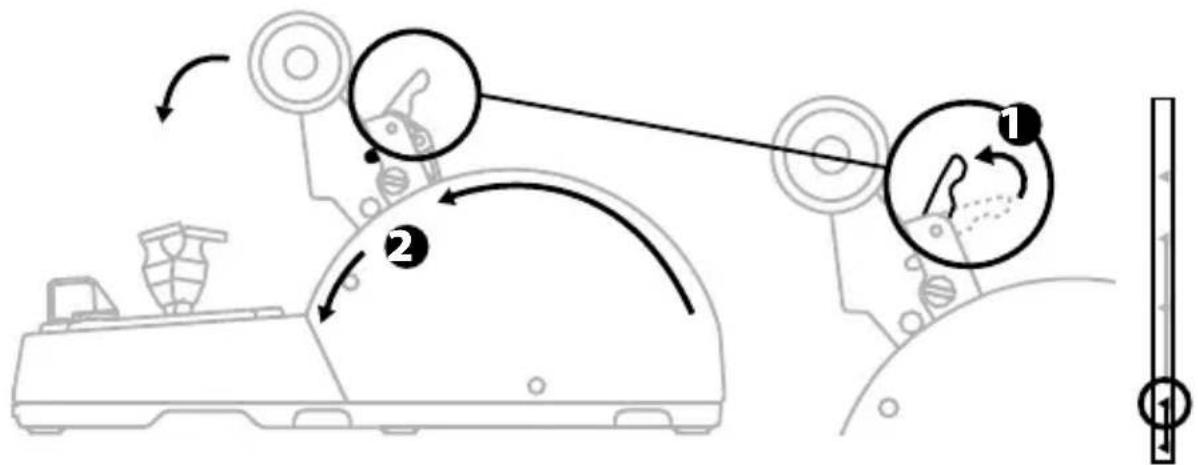

1. A stopnál, emelje fel a tolóerő-visszafordító szerkezetet.

2. A stopon túlhaladva, a tolóerő-visszafordító használható.

Általános és polgári repülés mód:

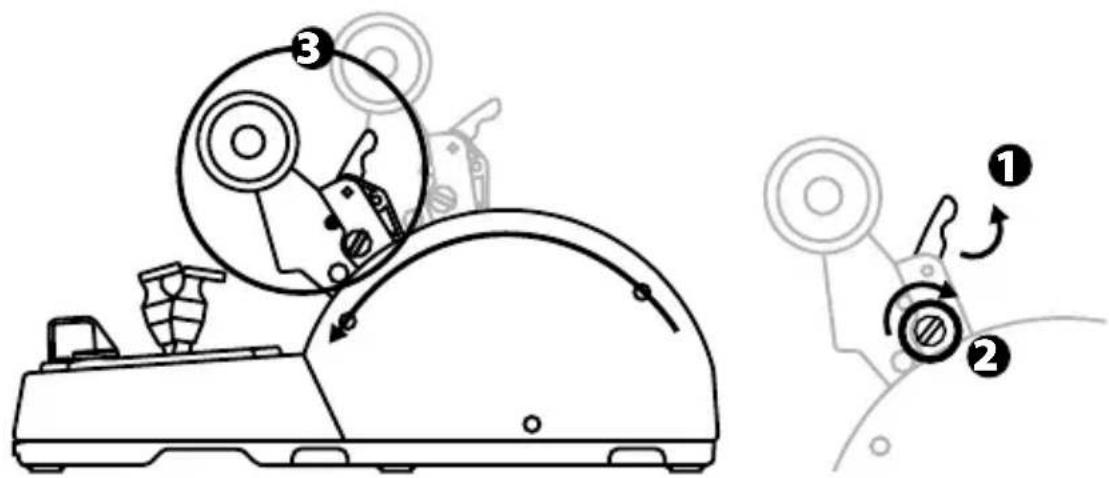

1. Emelje fel a tolóerő-visszafordító szerkezetet.

2. Fordítsa a kiválasztót 0 pozícióba a tolóerő-visszafordító kikapcsolásához.

3. A tolóerő szabályzó most már az egész tengelyen keresztül használható.

Lehetőség van egy második TCA Quadrant Airbus Edition quadrant gázkar hozzáadására is (külön kapható): ez lehetővé teszi összesen 4 tengely használatát, amely például egy négy motoros kereskedelmi repülőgép mozgását szimulálja.

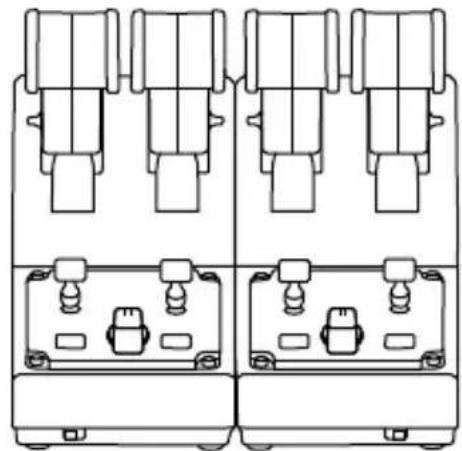

1. Fordítsa mindkét TCA Quadrant Airbus Edition quadrant gázkart fejjel lefelé és csavarja

rájuk a két rögzítő elemet (TCA Quadrant Airbus Edition tartalmazza), ami összekapcsolja a két eszközt.

2. A második quadrant gázkaron állítsa a kiválasztó kapcsolót 3/4-re, annak érdekében,

hogy társítsa a 3-as és 4-es motort a második quadrant gázkarral (Vezérlőpultban PC-n).

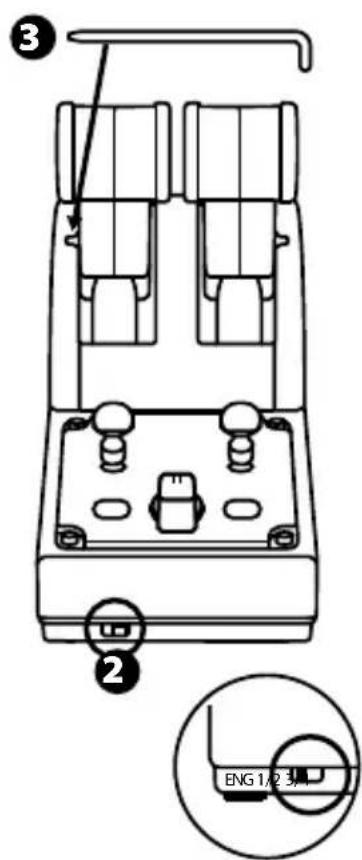

3. Csatlakoztassa a tengelyeket páronként (1/2 és 3/4), hogy egyszerűbben menjen az

együttes mozgatásuk, a TCA Quadrant Airbus Edition-höz tartozó rögzítő kulccsal.

4. Amikor mindkét eszköz PC-hez van csatlakoztatva USB-n keresztül, külön-külön

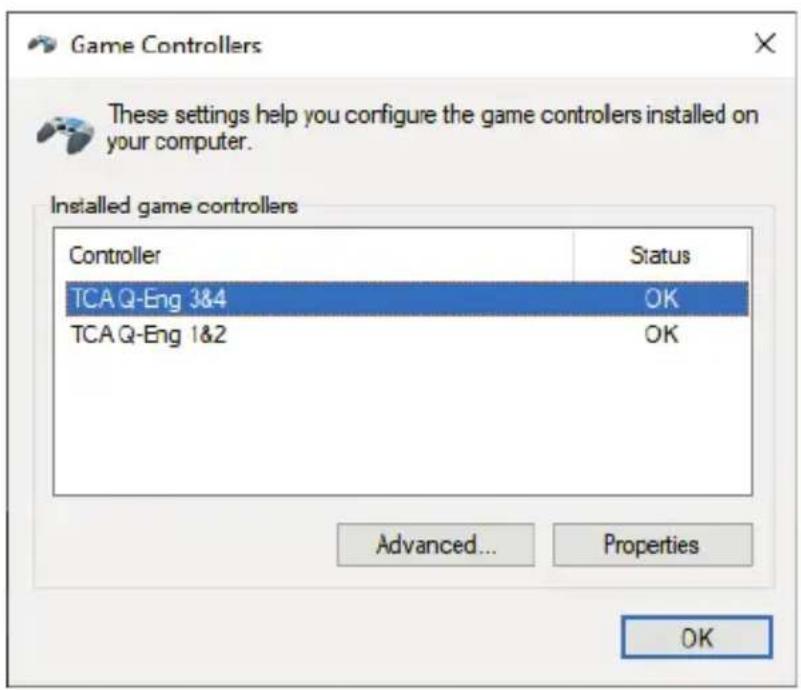

megjelennek a Játékvezérlő párbeszédpanelben:10/18 A TCA QUADRANT AIRBUS EDITION QUADRANT GÁZKAR CSATLAKOZTATÁSA A TCA QUADRANT ADD-ON AIRBUS

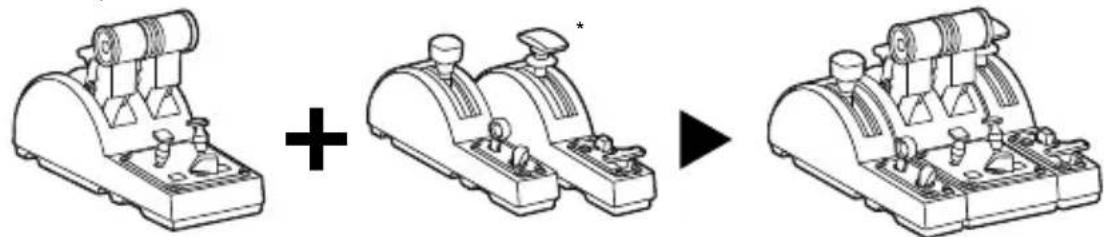

• Külön kapható A TCA Quadrant Airbus Edition quadrant gázkar lehetővé teszi plusz TCA Quadrant Add-On Airbus Edition modulok összekapcsolását (külön kapható) a TCA Quadrant Airbus Edit ion mindkét oldalához. A plusz modulokkal új tengelyek és akciógombok válnak elérhetővé. A felszállás, repülés és leszállás mozgása még pontosabb lesz a TCA Quadrant Airbus Edition quadrant gázkarral.

1. Fordítsa a TCA Quadrant Airbus Edition quadrant gázkart és a két plusz TCA Quadrant

Add-On Airbus Edition modult fejjel lefelé és (egy megegyező fejű csavarhúzót használva) csavarja fel a TCA Quadrant Airbus Edition quadrant gázkarhoz és a TCA Quadrant Add-On Airbus Edition-höz járó négy rögzítő elemet a három eszköz összekapcsolásához: a Szárnyfék modul a TCA Quadrant Airbus Edition bal, míg a Féklap modul a jobb oldalára kerül.

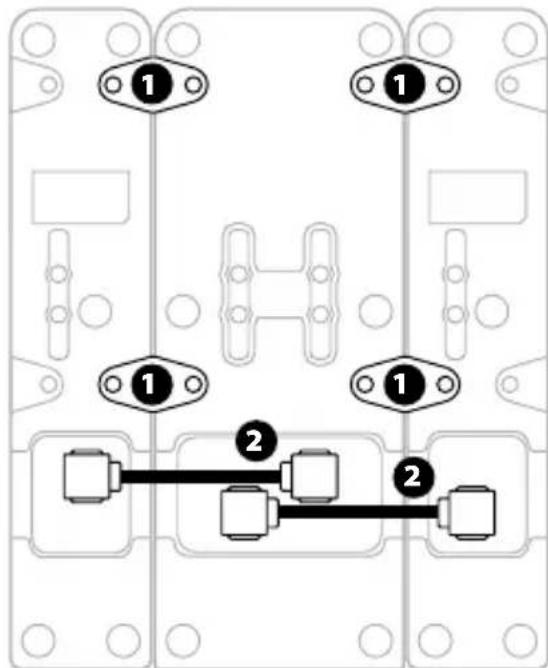

2. Csatlakoztassa a TCA Quadrant Add-On Airbus Edition-höz járó SATA kábeleket az TCA

Quadrant Airbus Edition-ön található SATA csatlakozókba.

- Mindig a csavarfejjel megegyező csavarhúzót használja a ki/becsavaráshoz, hogy elkerülje a termék sérülését. - Csak a Thrustmaster által küldött hivatalos kábeleket használja.

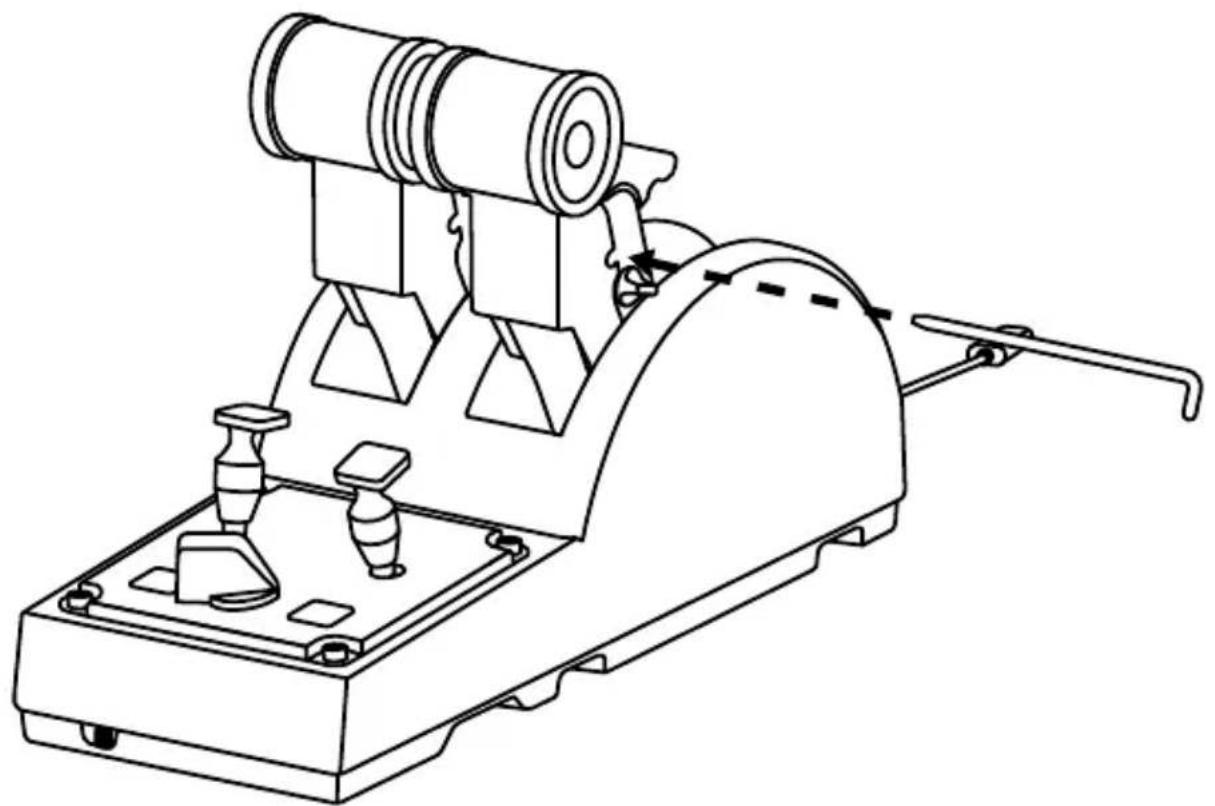

211/18 A KÉT TOLÓERŐ SZABÁLYZÓ ÖSSZE/SZÉTKAPCSOLÁSA Használja a TCA Quadrant Airbus Edition quadrant gázkarhoz tartozó rögzítő kulcsot a két tolóerő szabályzó összekapcsolásához.12/18 A SURLÓDÁS BEÁLLÍTÁSA FONTOS MEGJEGYZÉSEK: - A két tolóerő szabályzó súrlódása 50%-ra van állítva alapértelmezettként. - Annak érdekében, hogy az igénye szerint pontosan be tudja állítani a súrlódást a súrlódást állító csavar segítségével, használjon egy a csavarral megegyező fejű csavarhúzót, vagy a hozzá tartozó rögzítő kulcsot.

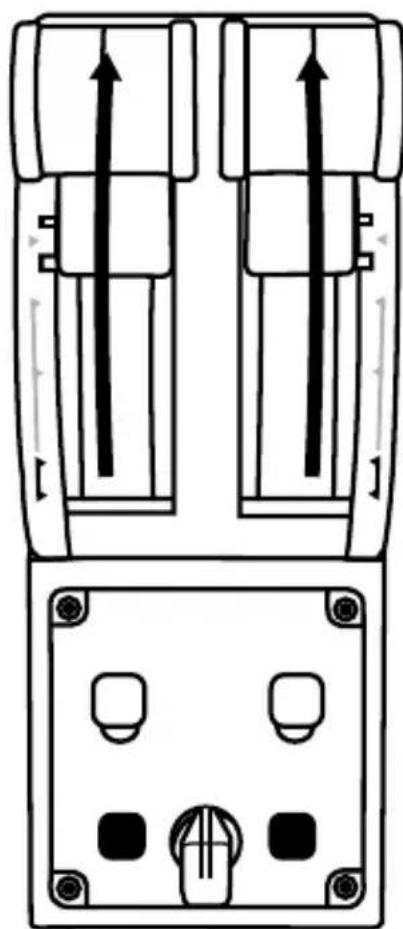

1. Nyomja mindkét tolóerő szabályzót a maximális értékre, így hozzá tud férni a TCA

Quadrant Airbus Edition hátulján található súrlódást állító csavarhoz.

2. A súrlódás mértékének a növeléséhez, fordítsa a súrlódást állító csavart az óra m utató

járásával megegyező irányba.13/18

3. A súrlódás mértékének a csökkentéséhez, fordítsa a súrlódást állító csavart az óra

mutató járásával ellenkező irányba.

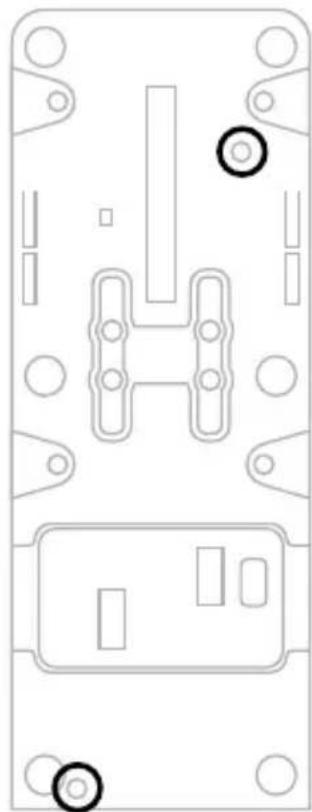

- A súrlódást szabályzó rendszer könnyen megsérülhet, ha túlhúzza a súrlódást állító csavart. Hagyja abba a csavarást, amint ellenállást észlel. - Soha ne csavarja ki teljesen az állító csavart, nehogy beleessen TCA Quadrant Airbus Edition szerkezetbe. A TCA QUADRANT AIRBUS EDITION QUADRANT GÁZKAR PILÓTAFÜLKÉBE VAGY EGYÉB ASZTALFELÜLETRE TÖRTÉNŐ RÖGZÍTÉSE Használja a TCA Quadrant Airbus Edition alján található két lyukat az eszköz pilótafülkébe vagy egyéb asztalfelületre való rögzítéséhez M6-os csavart használva (nem a csomag része).14/18 A TFRP* OLDALKORMÁNY RENDSZER TCA QUADRANT AIRBUS EDITION QUADRANT GÁZKARHOZ TÖRTÉNŐ

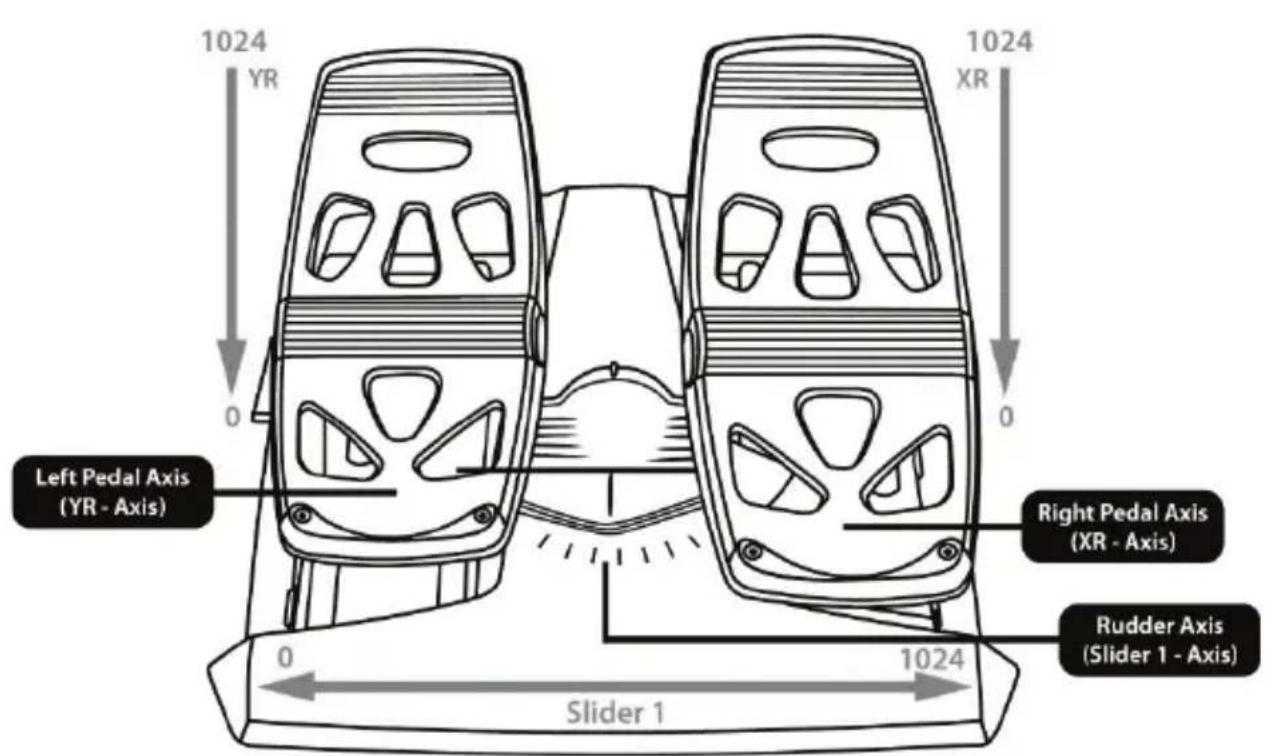

• Külön kapható A TCA Quadrant Airbus Edition quadrant gázkar 7 tengellyel rendelkezik, melyből 3 tengely a TFRP oldalkormány rendszer számára van fenntartva. A TFRP oldalkormány rendszer közvetlenül csatlakozik a TCA Quadrant Airbus Edition quadrant gázkarhoz.

1. Csatlakoztassa a TFRP oldalkormány rendszer RJ12 csatlakozóját a TCA Quadrant

Airbus Edition quadrant gázkar hátulján található RJ12 csatlakozó aljzatba.

2. Csatlakoztassa az TCA Quadrant Airbus Edition quadrant gázkar USB csatlakozóját a

PC egyik USB portjába. Fontos megjegyzés a tengelyek automatikus kalibrálásáról: - Mindig hagyja az oldalkormány tengelyt középállásba, amikor a TFR P oldalkormány rendszert a TCA Quadrant Airbus Edition quadrant gázkarhoz csatlakoz tatja: soha ne tegye a lábát a TFRP oldalkormány rendszer pedáljaira a csatlakoztatás során. - A pedál 3 tengelye automatikusan bekalibrálja magát pár mozdulat után és miután az oldalkormány tengelye és a differenciál fék 2 tengelye elérte a fizikai határait. T.A.R.G.E.T KORSZERŰ PROGRAMOZÓ SZOFTVER (Thrustmaster Advanced pRogramming Graphical EdiTor) Látogasson el a https://support.thrustmaster.com weboldalra. Kattintson a Joysticks / TCA Quadrant Airbus Edition-re, majd válassza ki a Software-t. Töltse le és telepítse a T.A.R.G.E.T korszerű programozó szoftverjét. A T.A.R.G.E.T legfontosabb jellemzői: - A tengelyek különböző konfigurációs lehetőségei. - Különböző programozási szintek: Basic, Advanced és Script. - „Drag and Drop” (Húzás) alapelv alkalmazása. - Lehetővé teszi a TCA Quadrant Airbus Edition quadrant gázkar használatát más Thrustmaster joystickekkel (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Coug ar Pack, mindegyik kompatibilis a T.A.R.G.E.T-el), melyeket egyszerű USB eszk öz ként ismer fel. - Hozzáférést biztosít a Thrustmaster közösség által létrehozott leghaladóbb profilokhoz.15/18 HIBAELHÁRÍTÁS ÉS FIGYELMEZETÉS

• A TCA Quadrant Airbus Edition quadrant gázkar nem műk ö dik r end esen v agy nincs megfelelően kalibrálva. - Kapcsolja ki a PC-t és húzza ki a TCA Quadrant Airbus Edition quadrant gázkar USB csatlakozóját. Majd csatlakoztassa újra az USB csatlakozót, kapcsolja be a PC -t és indítsa újra a játékot. - Amikor a TCA Quadrant Airbus Edition quadrant gázkar USB-jét csatlakoztatja, mindig hagyja az oldalkormány tengelyt középállásban, amennyiben, a TFRP oldalkormány rendszert használja (külön kapható): soha ne tegye a lábát a TFRP oldalkormány rendszer pedáljaira a csatlakoztatás során.

• Nem tudom a TCA Quadrant Airbus Edition quadrant gázkart konfigurálni. - A játék Options / Controller / Gamepad vagy Joystick menüjében, válassza ki a megfelelő beállítást vagy teljesen konfigurálja újra a kontrollert. - További információért olvassa el a játék használati útmutatóját vagy használja az online segítséget. - Használja a T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) korszerű programozó szoftvert.

• A TCA Quadrant Airbus Edition quadrant gázkar túl érzékenyen vagy nem elég érzékenyen reagál. - A TCA Quadrant Airbus Edition quadrant gázkar tengelyek automatikusan bekalibrálják magukat pár mozdulat után és miután a tengelyek elérték a fizikai határaikat. - A játék Options / Controller / Gamepad vagy Joystick menüjében, állítsa be a kontroller érzékenységet és a holtjátékot (ha van ilyen lehetőség). - Használja a T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiT or) korszerű programozó szoftvert.

Az eszköz kizárólag szórakoztató játék célra lett tervezve. Az eszközt szigorúan tilos szakmai tréningeken használni.16/18
