MODE D'EMPLOI TCA Quadrant Airbus Edition THRUSTMASTER

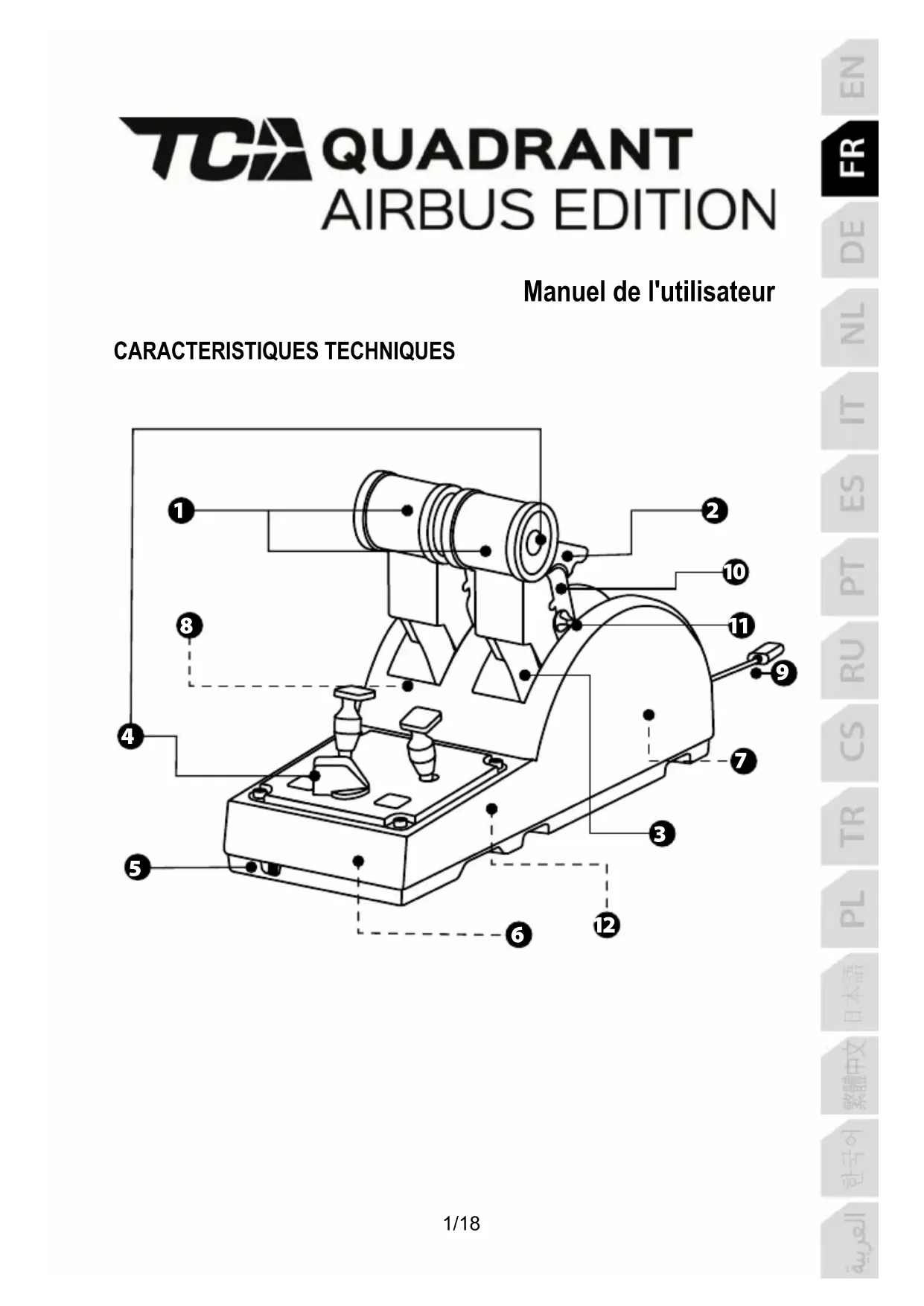

Manuel de l'utilisateur CARACTERISTIQUES TECHNIQUES

1. Axes X et Y de la manette des gaz

2. Mécanisme inverseur de poussée

3. 4 détentes par axe – 4 boutons

4. 8 boutons d’action

5. Sélecteur moteurs 1&2 ou 3&4

6. Connecteurs SATA pour modules

externes TCA Quadrant Add-On Airbus Edition (vendus séparément)

7. Connecteur du palonnier TFRP (vendu

9. Connecteur USB type B

10. Emplacement pour barre de jonction

11. Mécanisme de désactivation de

l’inverseur de poussée sur chaque axe

12. Mécanisme de désactivation des crans

. Cliquez sur Joysticks / TCA Quadrant Airbus Edition, puis sélectionnez Pilotes. Téléchargez et installez le pilote PC et son interface personnalisée du Control Panel Windows.

2. Une f ois le pilote PC installé, branchez le connecteur USB sur l’un des ports USB de votre PC.

3. Pour accéder au Control Panel, sélectionnez Démarrer / Applications / Thrustmaster /

Control Panel ou Panneau de configuration (sous Windows® 10 / 8.1 / 8). La boîte de dialogue C ontrôleurs de jeu s’affiche. L’accessoire apparaît à l’écran sous le nom TCA Q-Eng 1&2 (ou TCA Q-Eng 3&4, selon la position du sélecteur 5) et l’état OK.

4. Dans la boîte de dialogue Contrôleurs de jeu, cliquez sur Propriétés pour tester et

visualiser l’ensemble des fonctions. Enable virtual buttons (Activer les boutons virtuels) : Cette fonction permet d’activer ou de désactiver les boutons virtuels présents sur les axes de la manette des gaz. Cliquez sur Apply (Appliquer) après avoir sélectionné le mode souhaité. Vous êtes maintenant prêt à jouer !4/18

La manette des gaz TCA Quadrant Airbus Edition possède des sélecteurs mécaniques pour désactiver les détentes et crans sur chaque axe. Cette fonctionnalité permet d’obtenir des axes lisses tout en conservant les boutons virtuels 9 à 16. Cette fonctionnalité offre la possibilité de varier les sensations de pilotage selon le type d’avion présent dans votre simulation (avion commercial ou civil).

1. Retournez le TCA Quadrant Airbus Edition, dévissez les deux vis pour chacun des

sélecteurs à l’aide d’un tournevis adapté.

2. Inversez la position des sélecteurs en utilisant les indicateurs présents pour obtenir, sur

chaque axe de la manette des gaz TCA Quadrant Airbus Edition, un axe lisse ou cranté.7/18 DESACTIVATION DES INVERSEURS DE POUSSEE SUR LA MANETTE

DES GAZ TCA QUADRANT AIRBUS EDITION

La manette des gaz TCA Quadrant possède des inverseurs de poussée fonctionnels, réplique des manettes des gaz de l’aviation commerciale d’Airbus. Il est possible de désactiver le mécanisme des inverseurs pour obtenir un pilotage plus adapté à l’aviation civile. Mode avion de ligne commercial :

1. A la butée, soulevez le mécanisme d’inverseur de poussée.

2. Le passage de la butée permet d’activer l’inverseur de poussée.

Mode aviation générale et civile :

1. Soulevez le mécanisme d’inverseur de poussée.

2. Tournez le sélecteur vers la position 0 pour désactiver le mécanisme

d’inverseur de poussée.

3. La manette des gaz peut parcourir la totalité de l’axe.

38/18 CONNECTER DEUX MANETTES DES GAZ TCA QUADRANT AIRBUS EDITION Il est possible d’associer une seconde manette des gaz TCA Quadrant Airbus Edition (vendue séparément) pour obtenir une manette des gaz avec 4 axes et ainsi simuler un avion de ligne commercial quadriréacteur, par exemple.

1. Retournez les blocs manette et vissez les deux pièces de fixation fournies avec

la manette des gaz TCA Quadrant Airbus Edition.

2. Sur le second bloc manette, activez la fonction 3&4 pour associer les moteurs 3

et 4 au second bloc manette dans le panneau de contrôle sur PC.

3. Solidarisez les axes par paire (1&2 et 3&4) pour faciliter leur manipulation avec

la barre de jonction fournie avec chaque TCA Quadrant Airbus Edition.

4. Une fois les deux produits connectés, ils apparaissent indépendamment dans la

boîte de dialogue Contrôleurs de jeu:10/18 CONNECTER LA MANETTE DES GAZ TCA QUADRANT AIRBUS EDITION AU TCA QUADRANT ADD-ON AIRBUS EDITION* *Vendu séparément La manette des gaz TCA Quadrant Airbus Edition est évolutive et permet de connecter les modules supplémentaires du TCA Quadrant Add-On Airbus Edition (vendu séparément) de part et d’autre du TCA Quadrant Airbus Edition. Cette modularité ajoute de nouveaux axes et boutons d’action et permet d’étendre les cinématiques de décollage, de vol et d’atterrissage de la manette des gaz TCA Quadrant Airbus Edition.

1. Retournez le bloc manette et vissez à l’aide d’un tournevis les quatre pièces de

fixation fournies avec la manette des gaz TCA Quadrant Airbus Edition et le TCA Quadrant Add-On Airbus Edition pour solidariser l’ensemble.

2. Connectez les modules Aérofreins (Speedbrake) à gauche et Volets (Flaps) à droite

avec les câbles SATA fournis avec le TCA Quadrant Add-On Airbus Edition.

- Pour éviter d’endommager les produits, utilisez un tournevis pour serrer/desserrer les vis. - Seuls les câbles officiels fournis par Thrustmaster doivent être utilisés.

211/18 ATTACHER / SÉPARER LES DEUX MANETTES DES GAZ Utilisez la barre de jonction incluse avec la manette des gaz TCA Quadrant Airbus Edition pour solidariser les deux manettes des gaz.12/18

AJUSTEMENT DE LA FRICTION

REMARQUES IMPORTANTES : - La friction de la double manette des gaz est réglée par défaut à 50%. - Afin de permettre un réglage précis selon votre convenance, vous pouvez utiliser un tournevis ou la barre de jonction incluse.

1. Poussez l’axe de la manette des gaz au maximum, puis accédez à la vis

d’ajustement de la friction à l’arrière du TCA Quadrant Airbus Edition.

2. Pour durcir la friction, tournez la vis dans le sens des aiguilles d’une montre.13/18

3. Pour assouplir la friction, tournez la vis dans le sens inverse des aiguilles d’une

- Pour éviter d’endommager le système de friction, ne serrez pas trop fort la vis d’ajustement. Arrêtez de tourner lorsque vous sentez une résistance. - Ne dévissez pas complètement la vis d’ajustement afin d’éviter qu’elle ne tombe dans la coque interne du TCA Quadrant Airbus Edition. INSTALLATION DU BLOC MANETTE TCA QUADRANT AIRBUS EDITION SUR UN COCKPIT OU AUTRE SUPPORT FIXE Vous pouvez utiliser les deux perforations situées en dessous du TCA Quadrant Airbus Edition pour fixer l’ensemble sur un support fixe à l’aide de vis M6 (non fournies).14/18 INSTALLATION DU PALONNIER TFRP* SUR LE BLOC MANETTE TCA

QUADRANT AIRBUS EDITION

*Vendu séparément La manette des gaz TCA Quadrant Airbus Edition possède 7 axes, dont 3 axes sont réservés au palonnier TFRP. Le palonnier TFRP se branche directement sur la manette des gaz TCA Quadrant Airbus Edition.

1. Branchez le connecteur mâle RJ12 du palonnier sur le connecteur femelle RJ12 situé à

l’arrière de la manette des gaz TCA Quadrant Airbus Edition.

2. Branchez le connecteur USB de la manette des gaz TCA Quadrant Airbus Edition sur l’un

des ports USB de votre PC. Remarques importantes relatives à la calibration automatique des axes : - Laissez toujours l’axe du palonnier centré lorsque vous branchez le palonnier TFRP à la manette des gaz TCA Quadrant Airbus Edition. Ne posez pas les pieds sur le palonnier. - Les 3 axes des pédales se calibrent automatiquement après quelques mouvements et lorsque les butées physiques de l’axe du palonnier et des 2 axes de freins différentiels sont atteints. LOGICIEL DE PROGRAMMATION AVANCÉE T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) Allez sur https://support.thrustmaster.com. Cliquez sur Joysticks / TCA Quadrant, puis sélectionnez Logiciel. Téléchargez et installez le logiciel de programmation avancée T.A.R.G.E.T. Principales caractéristiques de T.A.R.G.E.T : - Diverses configurations possibles des axes. - Plusieurs niveaux de programmation possibles : Basic, Advanced et Script. - Utilisation du principe Drag and Drop. - Fusion possible de la manette des gaz TCA Quadrant avec les autres joysticks - Thrustmaster (Hotas Cougar, Hotas Warthog, T.16000M, MFD Cougar Pack, également compatibles avec T.A.R.G.E.T) permettant la reconnaissance d’un seul périphérique USB. - Accès aux profils avancés créés par la communauté Thrustmaster.15/18

DEPANNAGE ET AVERTISSEMENT

- Ma manette des gaz TCA Quadrant Airbus Edition ne fonctionne pas correctement ou semble mal calibrée. - Éteignez votre ordinateur, débranchez le connecteur USB du TCA Quadrant Airbus Edition, rebranchez-le, rallumez votre ordinateur, puis relancez votre jeu. - Lorsque vous branchez le connecteur USB du TCA Quadrant Airbus Edition, laissez toujours l’axe du palonnier centré si vous utilisez le TFRP (vendu séparément). Ne posez pas les pieds sur le palonnier. - Je n’arrive pas à configurer ma manette des gaz TCA Quadrant Airbus Edition. - Dans le menu Options / Contrôleur / Manette ou Joystick de votre jeu, choisissez la configuration appropriée ou reconfigurez complètement les options du contrôleur. - Pour plus d’informations, reportez-vous au manuel de l’utilisateur ou à l’aide en ligne de votre jeu. - Utilisez le logiciel de programmation avancée T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).

- Ma manette des gaz TCA Quadrant Airbus Edition est trop ou pas assez sensible. - Les axes du TCA Quadrant Airbus Edition s’auto-calibrent après quelques mouvements effectués et après avoir atteint les butées physiques des axes. - Dans le menu Options / Contrôleur / Manette ou Joystick de votre jeu, ajustez la sensibilité et les zones mortes de votre contrôleur, si l’option est disponible. - Utilisez le logiciel de programmation avancée T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).
