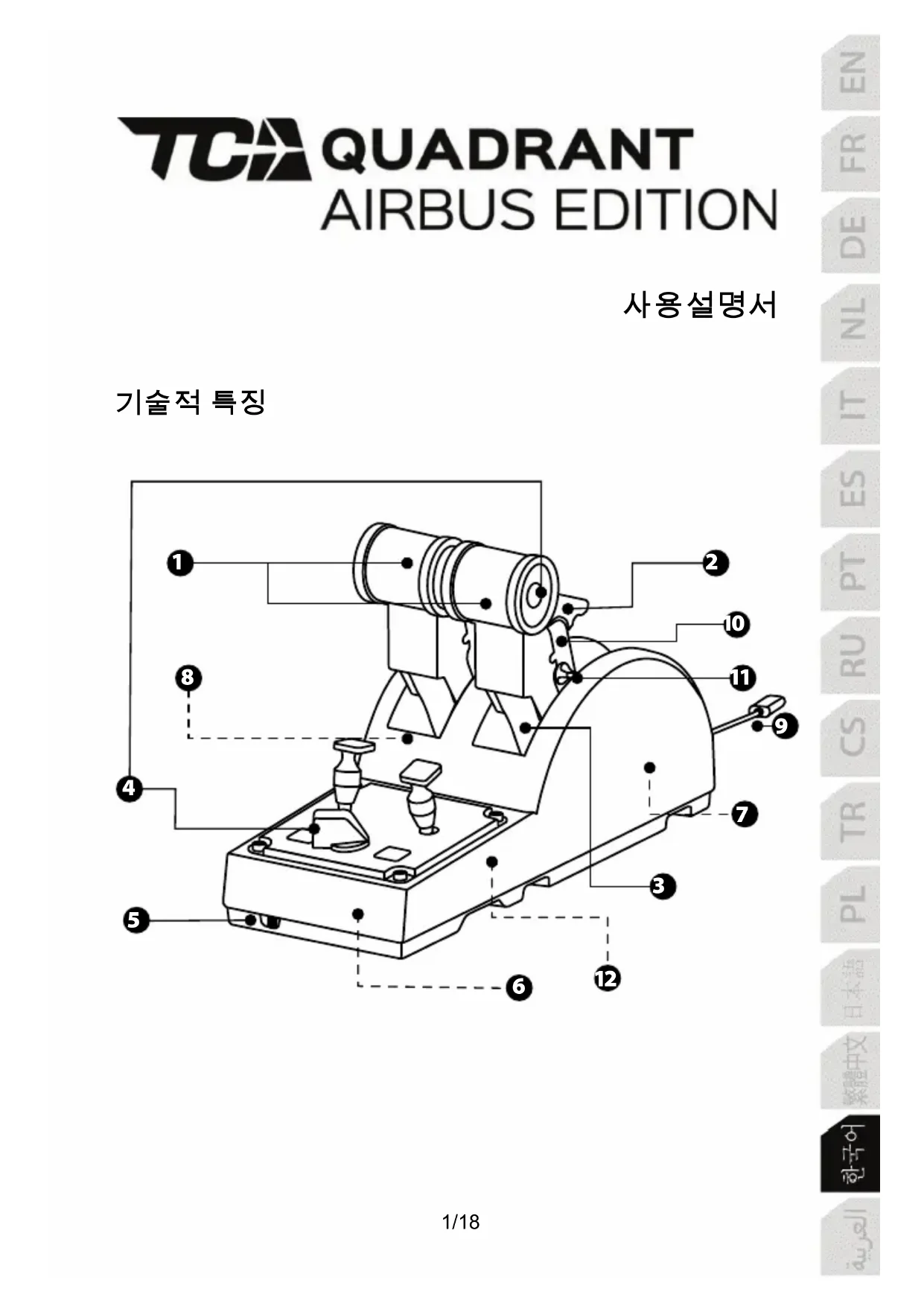

사용 설명서 TCA Quadrant Airbus Edition THRUSTMASTER

축당 4 개의 디텐트 — 축당 4 개의 가상 버튼

엔진 셀렉터 스위치: 1/2 또는 3/4

6. 외부 TCA Quadrant Add-On Airbus

Edition 모듈용 SATA 커넥터(에드온 별도 판매)

각 축의 역추진 장치 활성화/비활성화 메커니즘

12. 각 축의 디텐트 활성화/비활성화

을방문해 주십시오. Joysticks (조이스틱) / TCA Quadrant Airbus Edition 을 클릭한 후 Drivers(드라이버)를 선택합니다. PC 드라이버와 Windows 제어판용 맞춤형 인터페이스를 다운로드 및 설치합니다.

2. PC 드라이버가 설치되면 장치의 USB 커넥터를 PC 의 USB 포트에

시작 / 앱 / Thrustmaster / 제어판(Windows® 10 / 8.1 / 8 에서)을 클릭합니다

게임 컨트롤러 대화상자가 표시됩니다.

TCA Q-Eng 3&4, 엔진 셀렉터 스위치의

[5]) 이름 및 OK 상태와 함께 화면에 표시됩니다.

게임 컨트롤러 대화상자에서 속성을 클릭하여 모든 기능을 테스트하고 확인합니다.4/18

Enable virtual buttons(가상 버튼 활성화): 이 기능을 사용하면 스로틀 축에 있는 가상 버튼을 활성화 또는 비활성화할 수 있습니다. 모드를 선택한 후 Apply(적용)를 클릭하세요. 이제 레이싱 준비가 되었습니다!5/18 16 개의 버튼과 2 개의 축 매핑

TCA QUADRANT AIRBUS EDITION 스로틀 쿼드런트에서 축

TCA Quadrant Airbus Edition 스로틀 쿼드런트에는 기계식 셀렉터가 탑재되어 각 축의 디텐트/노치를 비활성화할 수 있습니다. 이를 통해 축을 부드럽게 하면서도 가상 버튼 9~16 은 그대로 유지할 수 있습니다. 이 옵션을 사용하면 시뮬레이션에서 사용 중인 항공기 기종에 따라(상업용 항공기 또는 민간 항공기) 운항 감각을 변경할 수 있습니다.

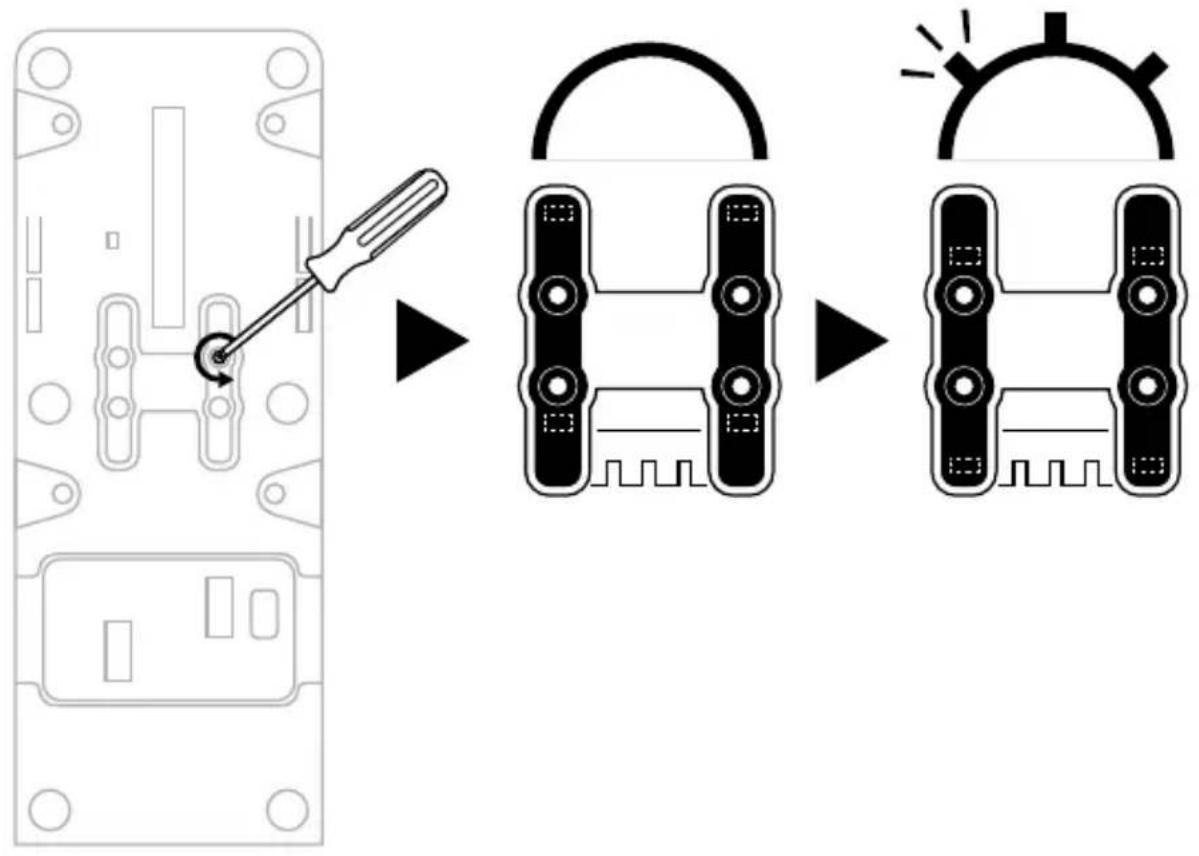

1. TCA Quadrant Airbus Edition 을 뒤집고 머리 모양에 맞는 스크루드라이버를

사용해 각 셀렉터에 있는 2 개의 나사를 풉니다.

2. 아래 그림을 가이드 삼아 셀렉터의 위치를

변경합니다. 이렇게 하면 TCA Quadrant Airbus Edition 스로틀 쿼드런트에서 각 축을 부드러운 축 또는 디텐트/노치가 있는 축으로 선택할 수 있습니다.8/18

TCA QUADRANT AIRBUS EDITION 스로틀 쿼드런트에서

TCA Quadrant Airbus Edition 스로틀 쿼드런트에는 Airbus 상업용 항공기 스로틀에서 사용하는 것을 재현한 역추진 장치 기능이 탑재되어 있습니다. 역추진 메커니즘을 비활성화해 민간 항공에 더 적합한 운항을 경험할 수

1. 정지 지점에서 역추진 메커니즘을 들어 올립니다.

2. 정지 지점을 빠르게 지나치면 역추진 장치를 사용할 수 있습니다.

1. 역추진 메커니즘을 들어 올립니다.

2. 셀렉터를 0 위치로 돌리면 역추진 메커니즘이 비활성화됩니다.

3. 이제 추진 레버가 전체 축을 이동할 수 있습니다.

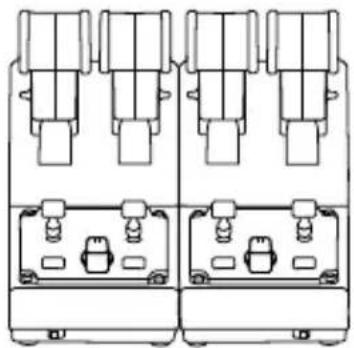

두 개의 TCA QUADRANT AIRBUS EDITION 스로틀

두 번째 TCA Quadrant Airbus Edition 스로틀 쿼드런트(별도 판매)를 연결할 수 있습니다. 예를 들어 총 4 개의 축을 사용해 엔진 4 기를 탑재한 상업용 여객기를 시뮬레이션할 수 있습니다.

1. 두 개의 TCA Quadrant Airbus Edition 스로틀 쿼드런트를 뒤집어 TCA Quadrant

Airbus Edition 에 동봉된 연결용 피스의 나사를 조여 두 장치를 하나로

2. 엔진 3 및 4 를 두 번째 스로틀 쿼드런트와 연결하려면 두 번째 스로틀

쿼트런트에서 물리적으로 셀렉터 스위치를 3/4 로 설정합니다(PC

3. 각 TCA Quadrant Airbus Edition 에 동봉된 크로스바를 사용해 축을 한 쌍으로

연결해(1/2 및 3/4) 한 번에 움직이기 쉽게 합니다.

4. 두 장치가 USB 를 통해 PC 에 연결되면 게임 컨트롤러 대화상자에 아래와

같이 독립적으로 표시됩니다.11/18

TCA Quadrant Airbus Edition 스로틀 쿼드런트를 사용하면 TCA Quadrant Airbus Edition 의 양쪽에 TCA Quadrant Add-On Airbus Edition 모듈(별도 판매)을 추가로 연결할 수 있습니다. 이러한 모듈 방식은 새로운 축과 동작 버튼을 추가해 TCA Quadrant Airbus Edition 스로틀 쿼드런트의 이륙, 비행 및 착륙 운동 역학을 확장할 수 있습니다.

1. TCA Quadrant Airbus Edition 스로틀 쿼드런트와 두 개의 추가된 TCA Quadrant

Add-On Airbus Edition 모듈을 뒤집고 (머리 모양이 같은 스크루드라이버를 사용해) TCA Quadrant Airbus Edition 스로틀 쿼드런트와 TCA Quadrant Add-On Airbus Edition 에 동봉된 연결용 피스 4 개를 조여 세 개의 장치를 하나로 연결합니다. 스피드 브레이크 모듈은 TCA Quadrant Airbus Edition 의 왼쪽에, 플랩 모듈은 오른쪽에 배치합니다.

2. TCA Quadrant Add-On Airbus Edition에 동봉된 SATA 케이블을 TCA Quadrant

Airbus Edition 에 있는 SATA 커넥터에 연결합니다.

- 제품이 손상되지 않도록 하려면 머리 모양이 같은 스크루드라이버를 사용해 나사를 조이고/푸십시오. - Thrustmaster가 제공하는 공식 케이블만 사용하십시오.

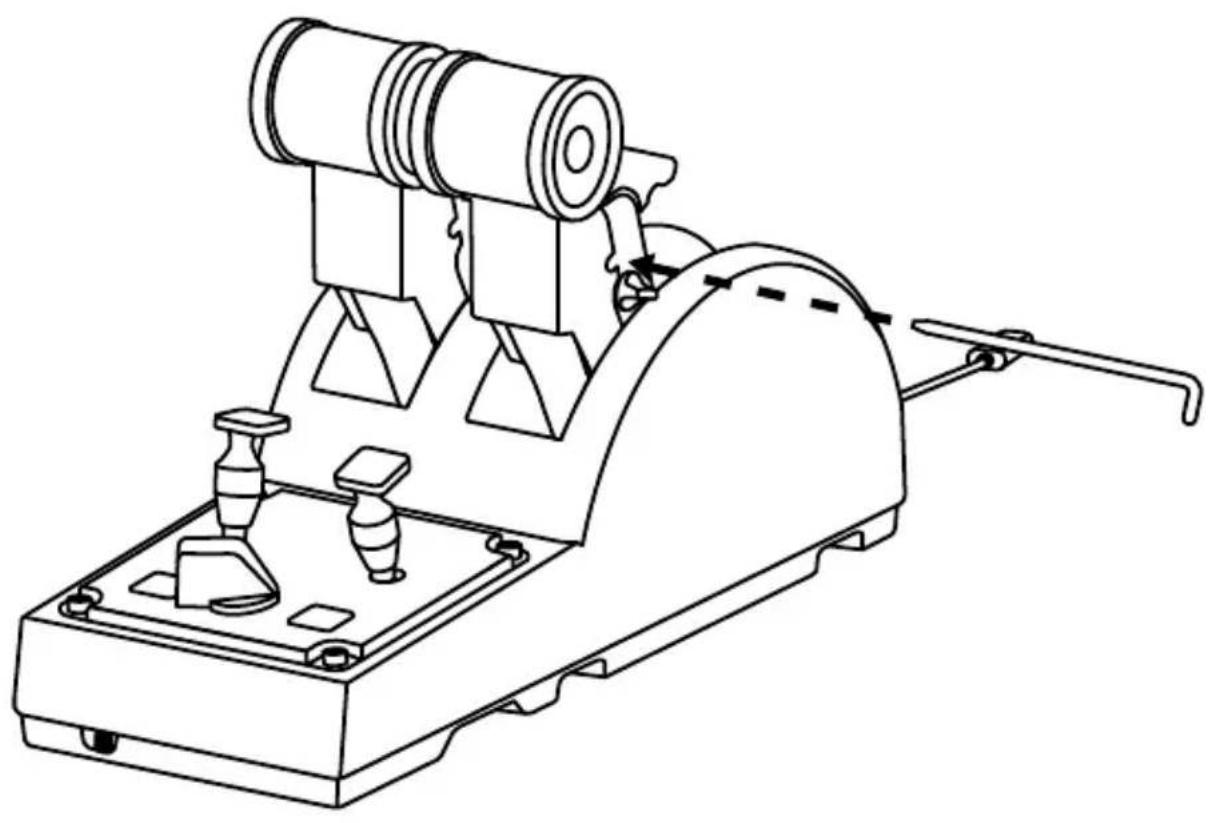

212/18 두 개의 추진 레버 연결/분리하기 TCA Quadrant Airbus Edition 스로틀 쿼드런트에 동봉된 크로스바를 사용해 두 개의 추진 레버를 하나로 연결합니다.13/18

- 두 개의 추진 레버의 마찰은 50%로 기본 설정되어 있습니다. - 기호에 따라 정밀 조정하려면 머리 모양이 같은 스크루드라이버(또는 동봉된 크로스바)를 사용해 마찰 조절 나사를 돌리십시오.

1. 두 개의 추진 레버를 최댓값까지 민 후 TCA Quadrant Airbus Edition 뒷면에

있는 마찰 조절 나사를 이용하십시오.

2. 마찰을 높이려면 마찰 조절 나사를 시계 방향으로 돌립니다.14/18

3. 마찰을 줄이려면 마찰 조절 나사를 시계 반대 방향으로 돌립니다.

- 마찰 시스템이 손상되지 않도록 하려면 조절 나사를 너무 세게 조이지 말아야 합니다. 저항이 느껴지면 나사를 돌리는 일을 멈추십시오. - 조절 나사가 TCA Quadrant Airbus Edition 본체 안으로 떨어지지 않도록 나사를 완전히 풀지 마십시오.

TCA QUADRANT AIRBUS EDITION 스로틀 쿼드런트를

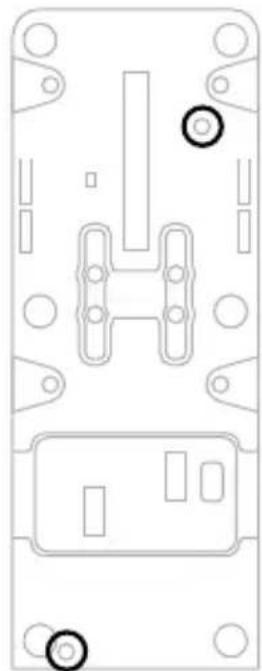

조종석 또는 기타 고정된 표면에 부 착하기 TCA Quadrant Airbus Edition 바닥 면에 있는 두 개의 구멍을 사용하면 장치를 조종석 또는 기타 고정된 표면에 부착할 수 있습니다. M6 나사(동봉 안 됨)를 사용하십시오.15/18

TFRP* 러더 시스템을 TCA QUADRANT AIRBUS EDITION

TCA Quadrant Airbus Edition 스로틀 쿼드런트에는 축이 7 개 있으며, 이 중 3 개는 TFRP 러더 시스템용으로 지정되어 있습니다. TFRP 러더 시스템을 TCA Quadrant Airbus Edition 스로틀 쿼드런트에 직접 연결합니다.

1. TFRP 러더 시스템용 수 RJ12 커넥터를 TCA Quadrant Airbus Edition 스로틀 쿼드런트의

뒷면에 있는 암 RJ12 커넥터에 연결합니다.

2. TCA Quadrant Airbus Edition 스로틀 쿼드런트용 USB 커넥터를 PC 의 USB 포트에

축 자동 보 정에 관한 중요 사항: - TFRP 러더 시스템을 TCA Quadrant Airbus Edition 스로틀 쿼드런트에 연결할 때는 항상 러더 축을 중앙에 두십시오. 연결하는 동안 TFRP 러더 시스템의 페달을 발로 밟지

- 페달의 3 개 축이 몇 가지 동작을 수행하고 러더 축과 서로 다른 2 개의 브레이크 축에 대하여 물리적인 정지 상태에 도달한 후에 자동으로 보정됩니다.16/18 T.A.R.G.E.T 고급 프로그래밍 소프트웨어 (Thrustmaster Advanced pRogramming Graphical EdiTor) https://support.thrustmaster.com 을 확인해 주십시오. Joysticks ( 조이스틱) / TCA Quadrant Airbus Edition 을 클릭한 후 Software(소프트웨어)를 선택합니다. 고급 프로그래밍 소프트웨어인 T.A.R.G.E.T 을 다운로드 및 설치하십시오. T.A.R.G.E.T 의 주요 기능: - 축을 각각 다르게 구성할 수 있습니다. - 프로그래밍 수준 차별화 가능: Basic, Advanced 및 Script. - 드래그 앤 드롭 원리 사용. - TCA Quadrant Airbus Edition 스로틀 쿼드런트와 다양한 Thrustmaster 조이스틱(HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack, 및 T.A.R.G.E.T 와 호환 가능한 모든 유형)을 결합해 단일 USB 장치로 인식되게 합니다. - Thrustmaster 커뮤니티가 생성하는 고급 프로파일에 접근합니다.17/18

• TCA Quadrant Airbus Edition 스로틀 쿼드런트가 제대로 작동하지 않거나 잘못 보정된 것 같습니다. - PC 전원을 끄고 TCA Quadrant Airbus Edition 스로틀 쿼드런트용 USB 커넥터를 분리합니다. 그런 다음 USB 커넥터를 다시 연결하고 PC 전원을 켠 다음 게임을 다시 시작하십시오. - TFRP 러더 시스템(별도 판매)을 사용하는 경우 TCA Quadrant Airbus Edition 스로틀 쿼드런트용 USB 커넥터를 연결할 때는 항상 러더 축을 중앙에 두십시오. 연결하는 동안 TFRP 러더 시스템의 페달을 발로 밟지 마십시오.

• TCA Quadrant Airbus Edition 스로틀 쿼드런트를 구성할 수 없습니다. - 게임 옵션/컨트롤러/게임패드 또는 조이스틱 메뉴에서 적절한 환경 설정을 선택하거나 컨트롤러 옵션을 완전히 재구성하십시오. - 더 자세한 내용은 해당 게임의 사용설명서 또는 온라인 도움말을

- 고급 프로그래밍 소프트웨어인 T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor)을 사용하십시오.

• TCA Quadrant Airbus Edition 스로틀 쿼드런트가 너무 예민하거나 충분히

- TCA Quadrant Airbus Edition 스로틀 쿼드런트의 축은 몇 번의 움직임 후 및 축이 물리적인 정지 지점에 도달한 후 자동으로 자체 보정됩니다. - 게임 옵션/컨트롤러/게임패드 또는 조이스틱 메뉴에서 민감도와 컨트롤러의 사각지대를 조정하십시오(해당 옵션을 이용할 수 있는 경우). - 고급 프로그래밍 소프트웨어인 T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor)을 사용하십시오.

이 장치는 게이밍 엔터테인먼트 목적으로만 사용해야 합니다. 이 장치를 전문적인 교육 활동에 사용하는 것은 엄격히 금지됩니다.18/18 COPYRIGHT © 20 20 Guill emot Corpo ration S. A. 모든 권리 보유. Thrust mas ter® 는 Gui lle mot Corporation S.A. 의 등록상표입니다. AIRBUS, 해당 회 사의 로고와 제품 및 서비스 마크는 Airbus 의 등록 상표입니다. 모든

© Airbus 2020. 모든 권리 보유. Airbus 의 공식 라이선스 획득. 다른 모든 상표는 해당 소유자의 자산입니다. 도면은 법적 구속력이 없습니다. 설명서의 내용, 설계 및 사양은 예고 없이 변경될 수 있으며, 나라마다 서로 다를 수 있습니다. 제조국: 중국1/18
