GEBRUIKSAANWIJZING TCA Quadrant Airbus Edition THRUSTMASTER

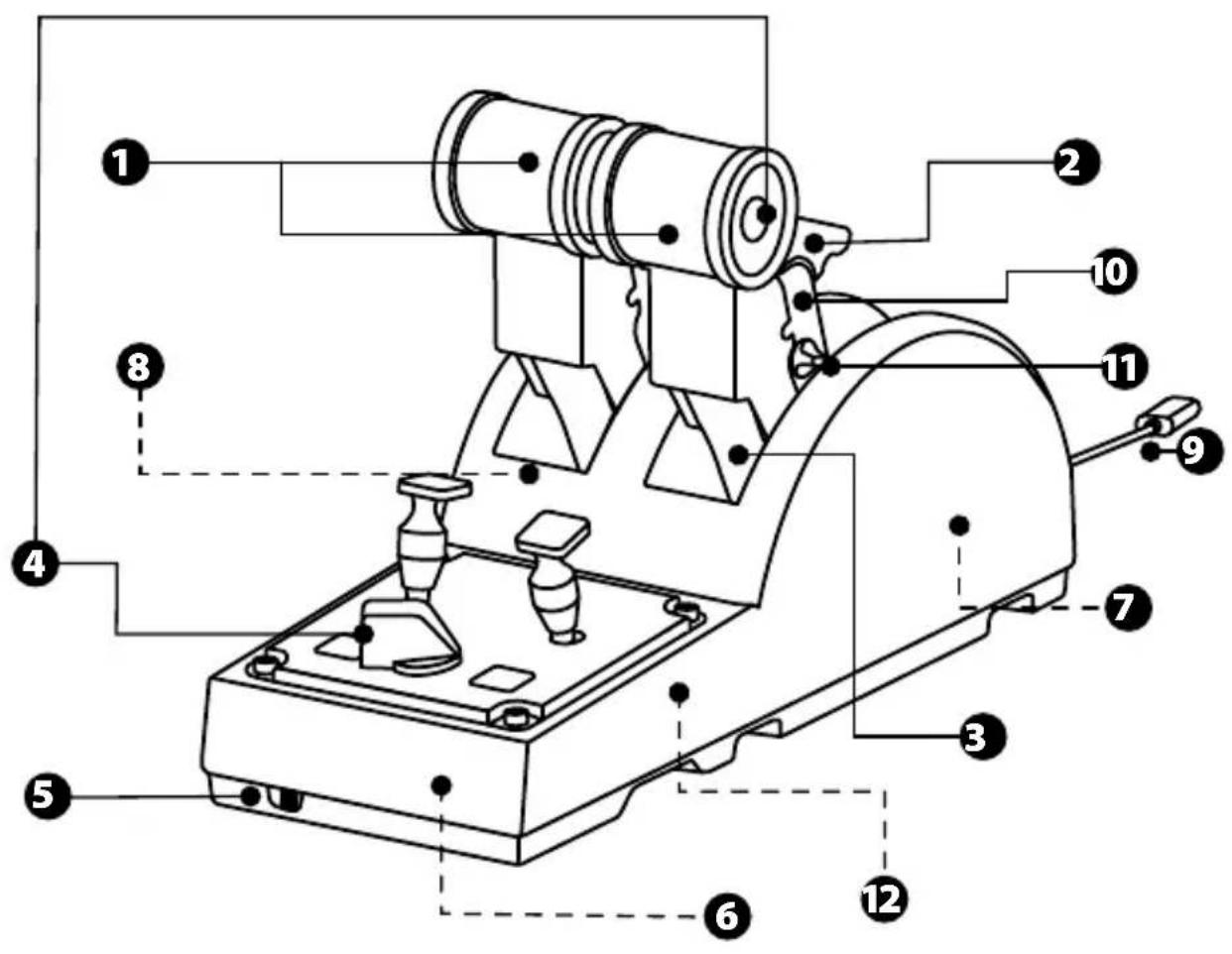

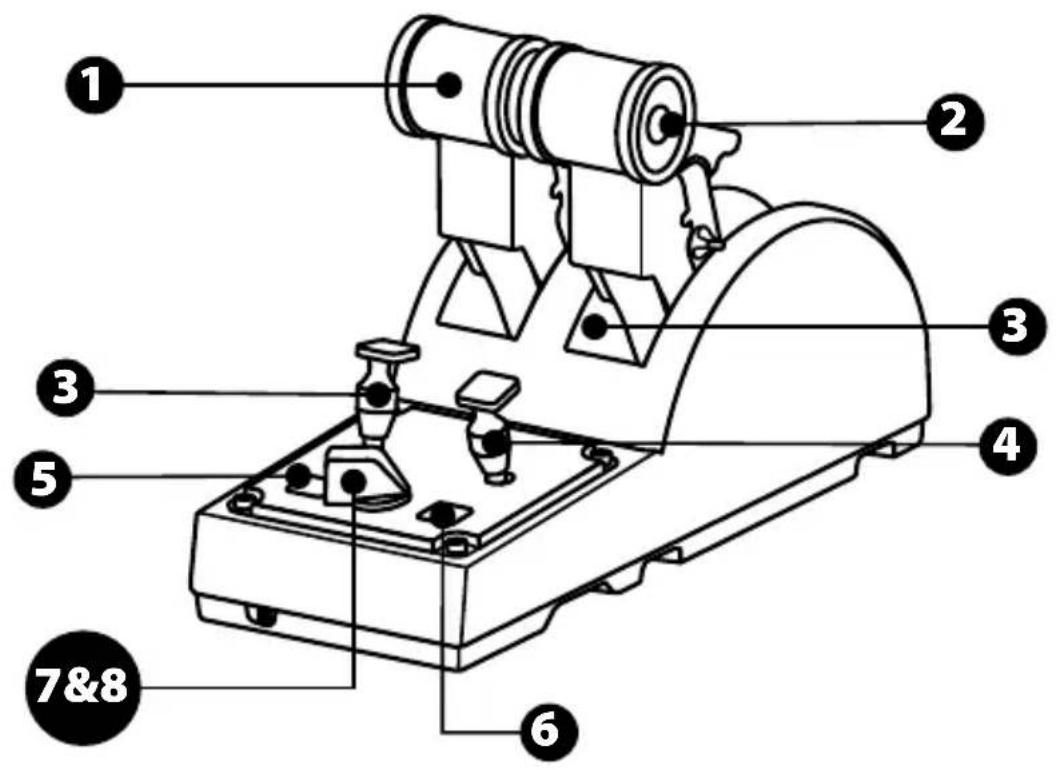

1. X-en Y-assen voor throttle
2. Straalomkeermechanisme op eke as
3. 4 standen per as en 4 virtueledrukknoppen per as
4. 8 actiedrukknoppen
5. Selectieschakelaar voor motoren: 1/2 of 3/4

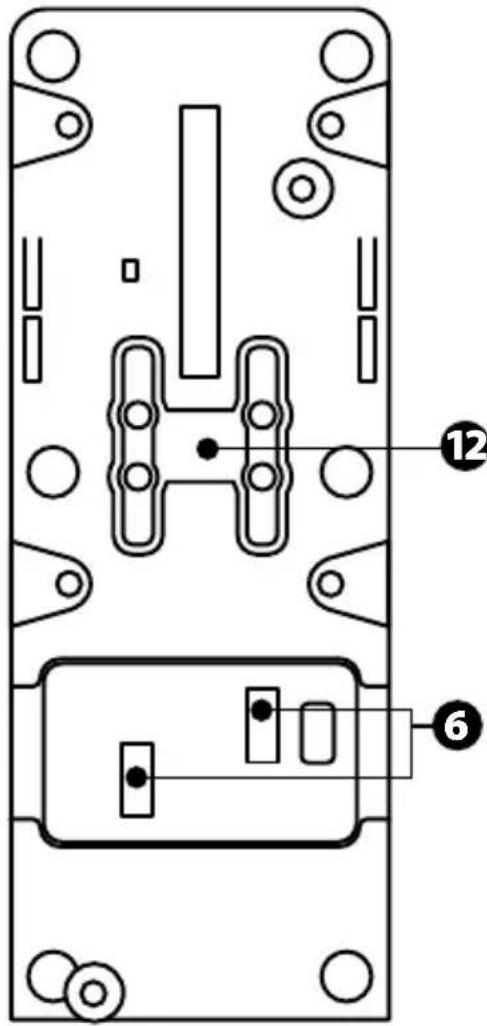

6. SATA-connectors voor externe TCA Quadrant Add-On Airbus Edition-modules (add-on wordt apart verkocht)

7. Connector voor TFRP-roersystem (wordt apart verkocht)

8. Schroef voor afstellen van frictie
9. USB-connector (type B)
10. Dwarstang-locatie
11. Mechanisme voor in- en uitschakelen van straalomkeerder op elke as
12. Mechanisme voor in- en uitschakelen van standen op elke as

INSTALLATIE OP DE PC

1. Gaaar https://support.thrustmaster.com/. Klik op Joysticks / TCA Quadrant Airbus Edition en selecteer Drivers. Download en installer de PC-driver en de special aangepaste interface voor het Windows-configureschem.
2. Nadat de PC-driver is geinstalleerd, sluit u de USB-connector van het apparaat aan op een van de USB-poorten van uw PC.
3. Klik in het Start-menu op Thrustmaster / Configurationschem (in Windows® 10/8.1/8).

Het dialogovenster Spelbesturingen verschijnt.

Dit apparaat vindt u op het schem onder de naam TCA Q-Eng 1&2 (of TCA Q-Eng 3&4, afhankelijk van de stand van de selectieschakelaar voor de motoren [5]) samen met de OK-status.

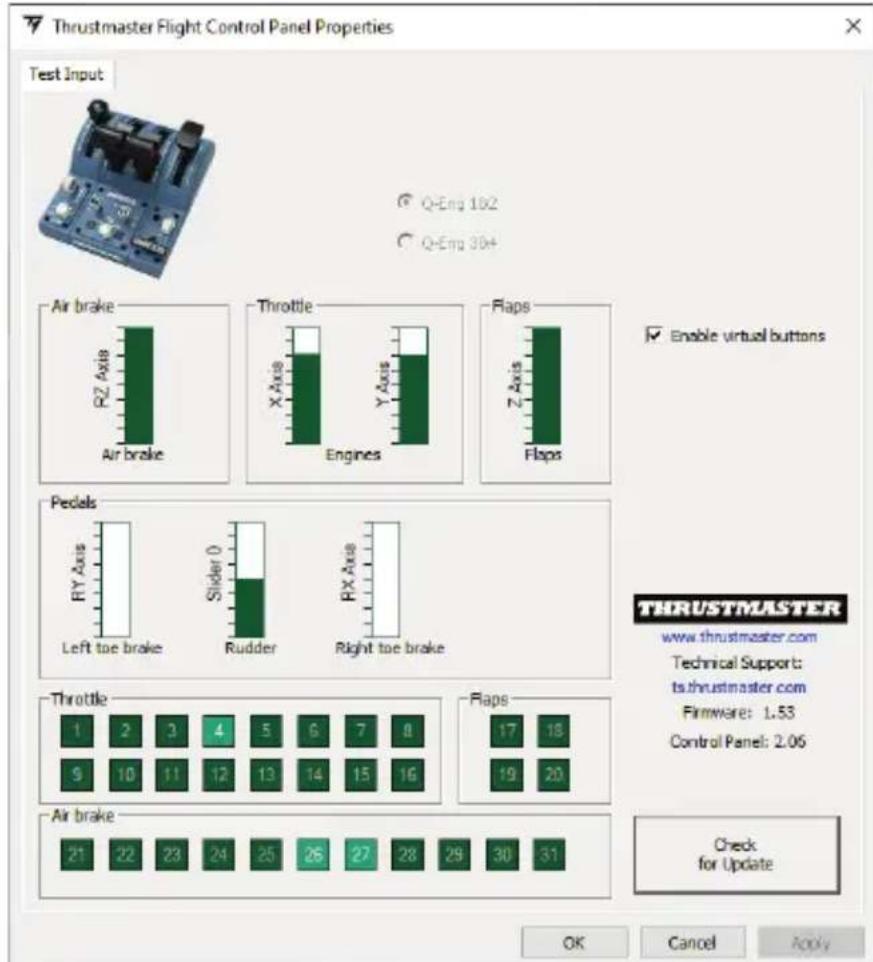

1. Klik op Eigenschappen in het dialoogvenster Spelbesturingen om alle functies te bekijken en te testen.

Enable virtual buttons (Virtuele knuppen inschakelen): met denen functie schakelt u de virtuele knuppen op de throttle-assen in ofuit. Klik op Apply (Toepassen) nadat u de gewenste modus hebt gekozen.

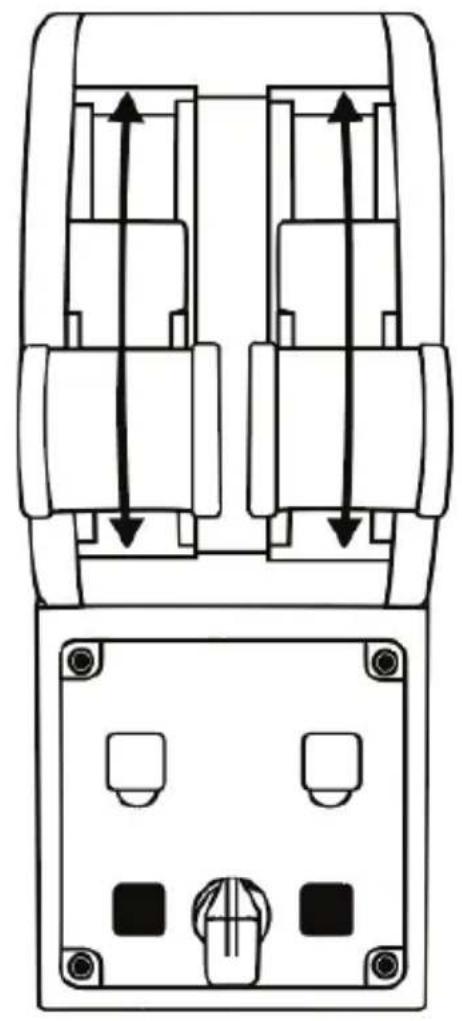

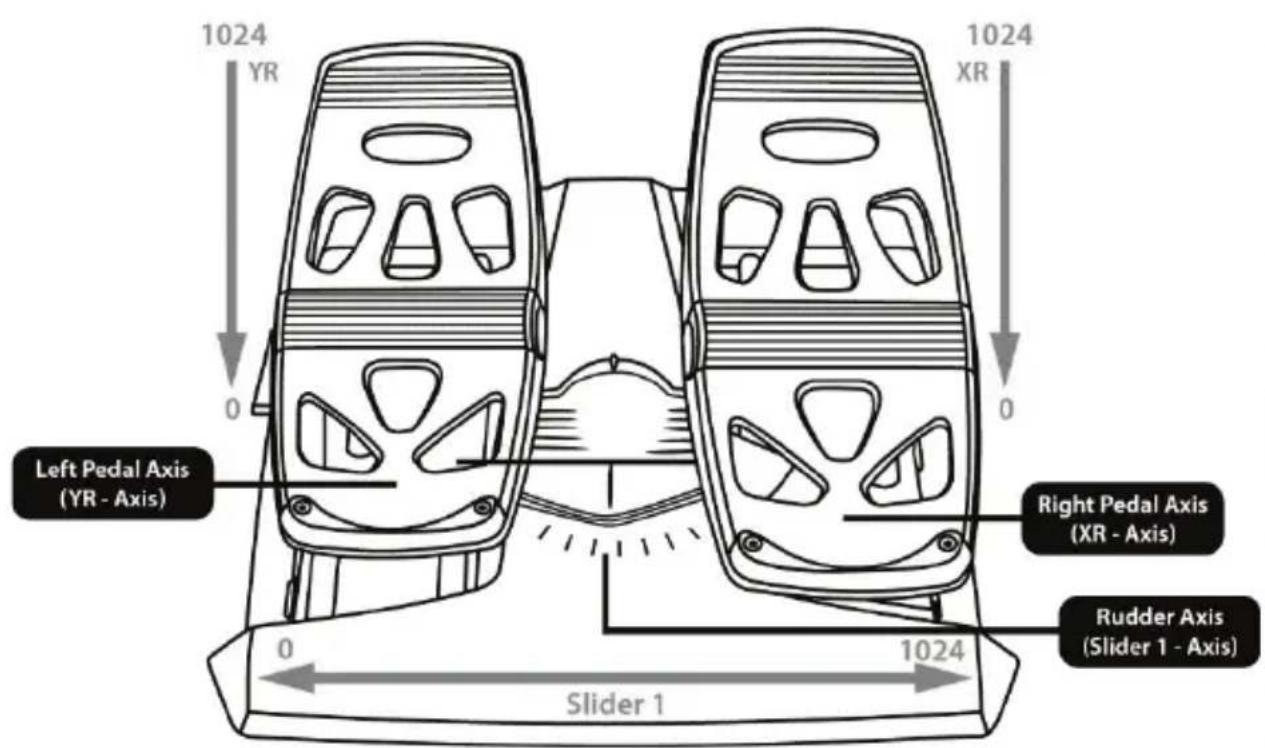

Nu kan er gespeeld worden!

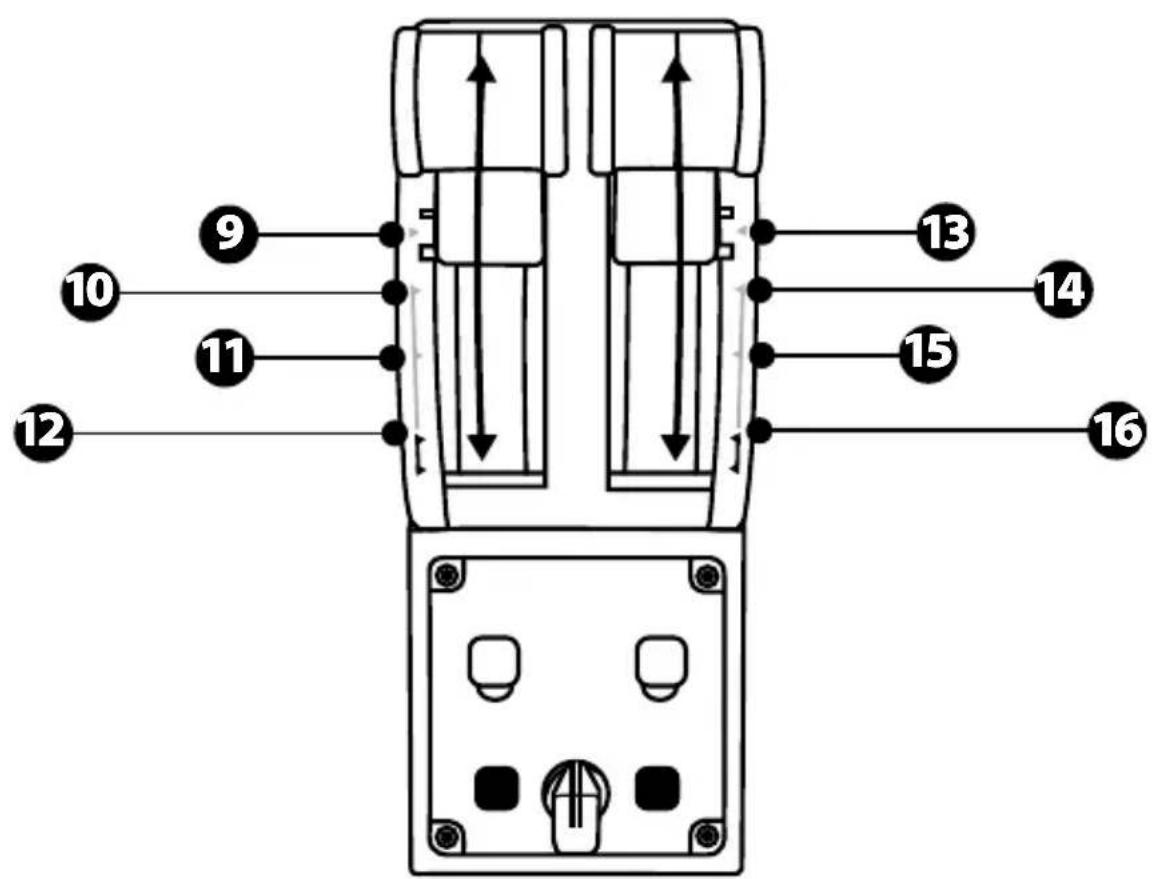

MAPPING VAN DE 16 DRUKKNOPPEN EN 2 ASSEN

65 536 down

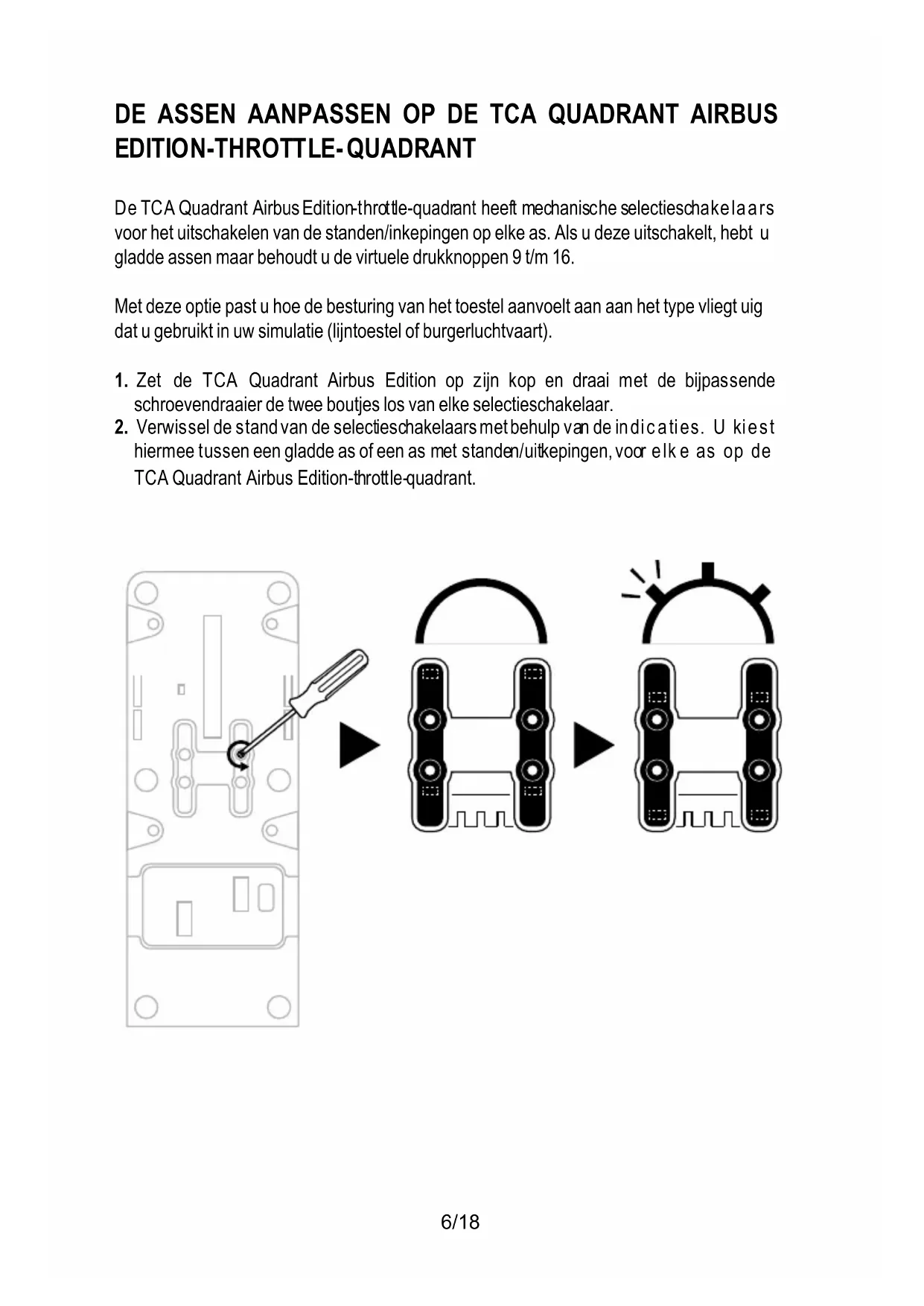

DE ASSEN AANPASSEN OP DE TCA QUADRANT AIRBUS EDITION-THROTTLE-QUADRANT

De TCA Quadrant Airbus Edition-throttle-quadrant heeft Mechanische selectieschakelaars voor het uitschakelen van de standen/inkepingen op elke as. Als u deze uitschakelt, hebt u gladde assen maar behoudt u de virtuele drukknoppen 9 t/m 16.

Met deze optie past u hoe de besturing van het toestel aanvoelt aan aan het type vliegt uig dat u gezruikt in uw simulatie (lijntoestel of burgerluchtvaart).

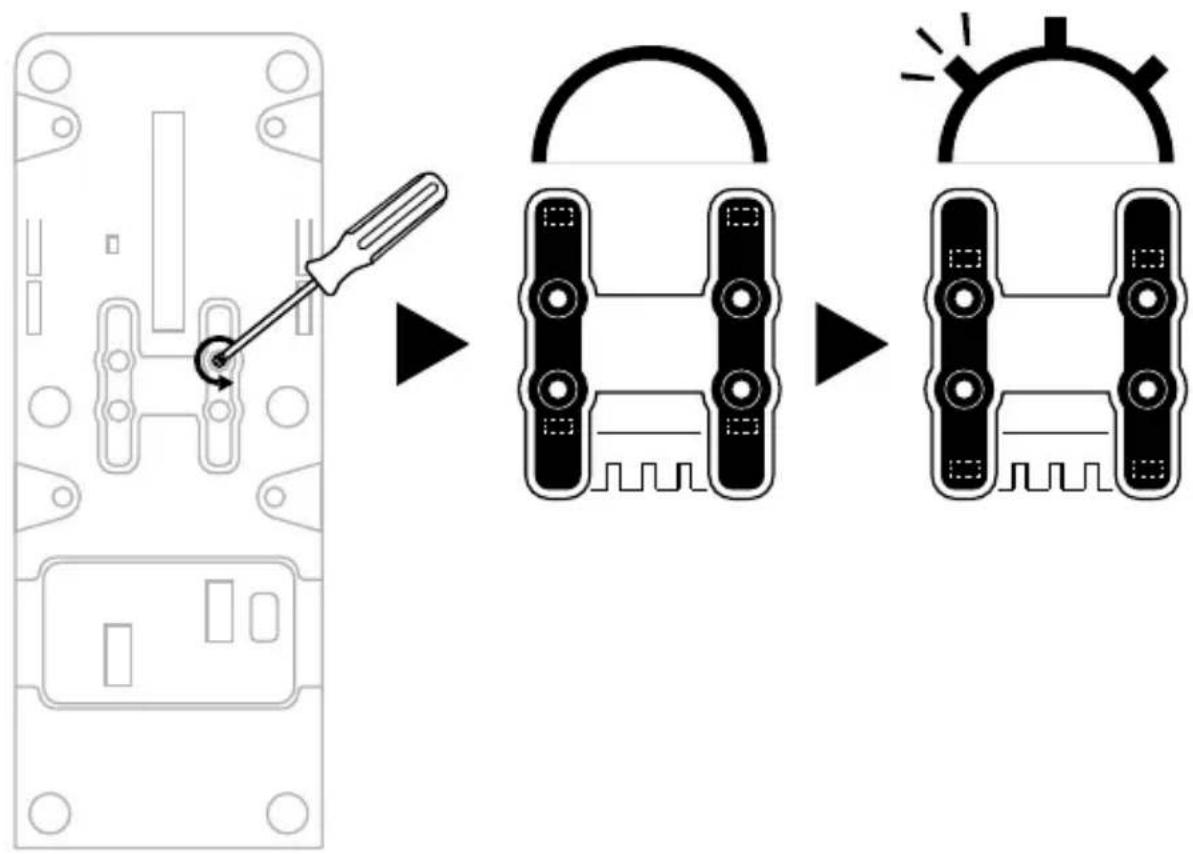

1. Zet de TCA Quadrant Airbus Edition op zijn kop en draai met de bijpassende schroevendraaier de twee boutjes los van elke selectieschakelaar.
2. Verwissel de stand van de selectieschakelaars met behulp van deindicaties. U kiest hiermee tussen een gladde as of een as met standen/uitkepingen, voor elke as op de TCA Quadrant Airbus Edition-throttle-quadrant.

DE STRAALOMKEERDERS UITSCHAKELEN OP DE TCA QUADRANT AIRBUSEDITION-THROTTLE-QUADRANT

De TCA Quadrant Airbus Edition-throttle-quadrant heeft fonctionele straalomkeerders net als de omkeerders op de throttles van de Airbus-lijntoestellen. U kunt het straalomkeermechanisme uitschakelen om burgerluchtvaarttoestellen beter te können besturen.

Modus lijntoestel:

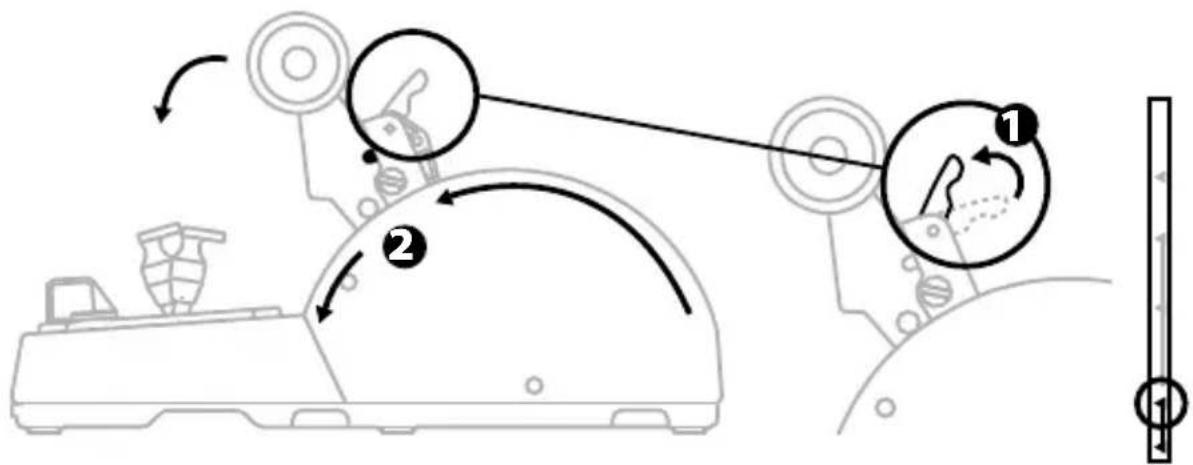

1. Trek het straalomkeermechanisme omhoog bij de stop.
2. Trekt u het voor bij de stop, dan kunt u de straalomkeerder gebruiken.

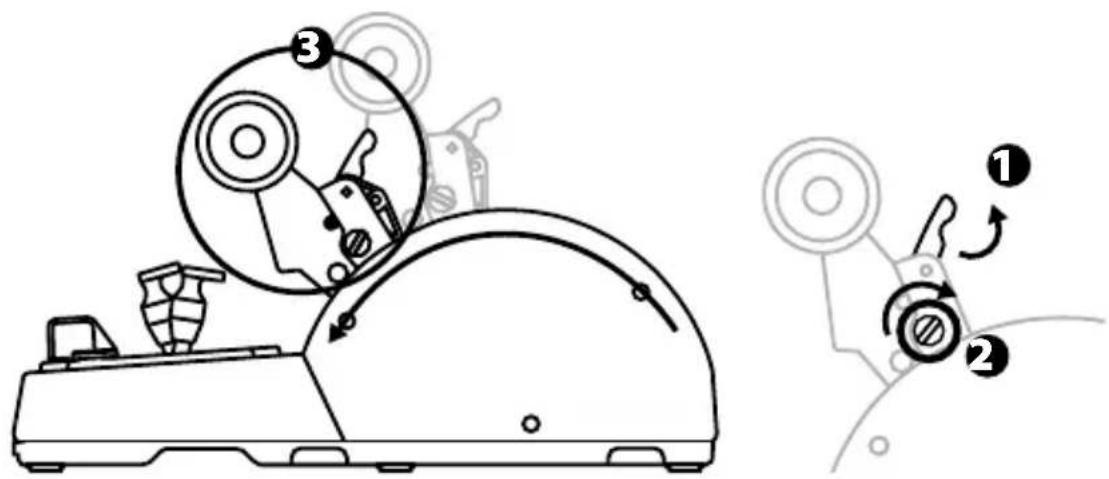

Modus algemene luchtvaart en burgerluchtvaart:

1. Trek het straalomkeermechanisme omhoog.
2. Zet de selectieschakelaar in de stand 0 om het straalomkeermechanisme uit te schakelen.
3. De thrusthendel kan nu langs de hele as bewegen.

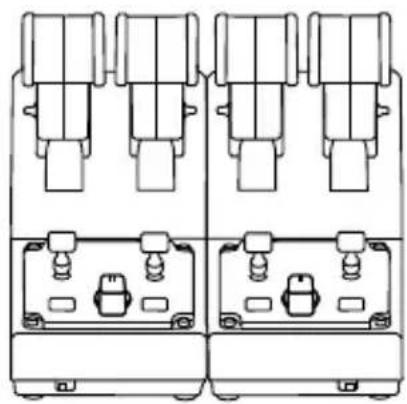

DE TWEE TCA QUADRANT AIRBUS EDITION-THROTTLEQUADRANTS AAN ELKAAR KOPPELEN

U kunt een tweede TCA Quadrant Airbus Edition-throttle-quadrant (wordt apart verkocht) aansluiten. Hierdoor kunt u in totaal 4 assen gebruiken waardoor u kunt vliegen in bijvoorbeeld een viermotorig verkeersvliegtuig.

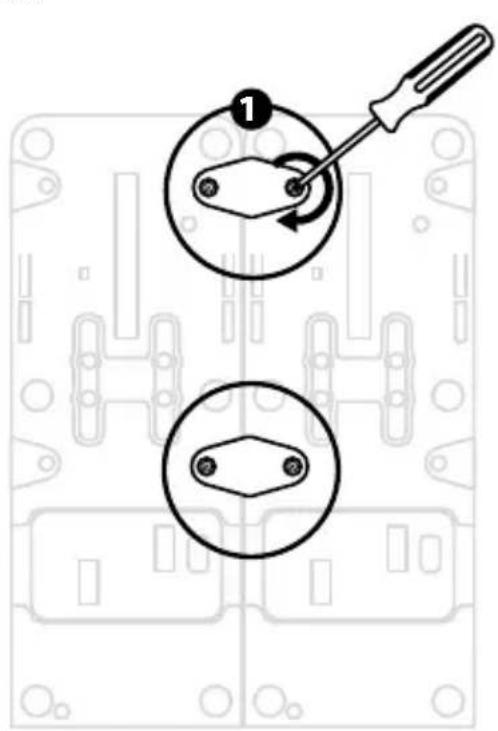

1. Zet beiden TCA Quadrant Airbus Edition-throttle-quadrants op hun kop. Monteer de tweek koppelstukken die bij de TCA Quadrant Airbus Edition zich geleverd om zo de twee apparaten aan elkaar te koppelelen.

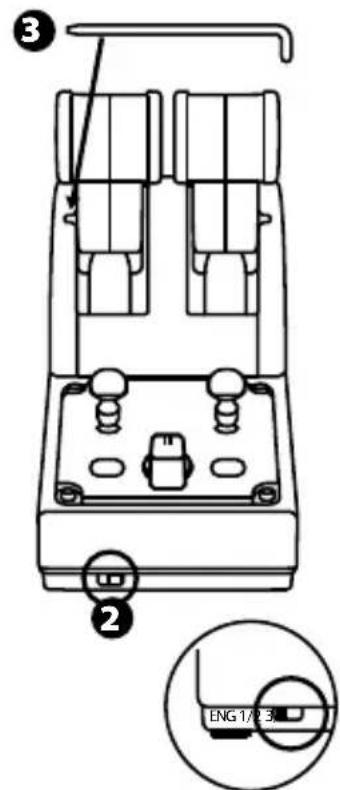

2. Op de tweede throttle-quadrant zet u de selectieschakelaar in de stand 3/4 zodat demotoren 3 en 4 bediend gaan worden door de tweede throttle-quadrant (dit ziet u in het Configuratieschem op de PC).
3. Verbind met behulp van de bij elke TCA Quadrant Airbus Edition meegeleverde dwarstang de assen per paar met elkaar (1/2 en 3/4) zodate ze gemakkelijk samen bewegen.

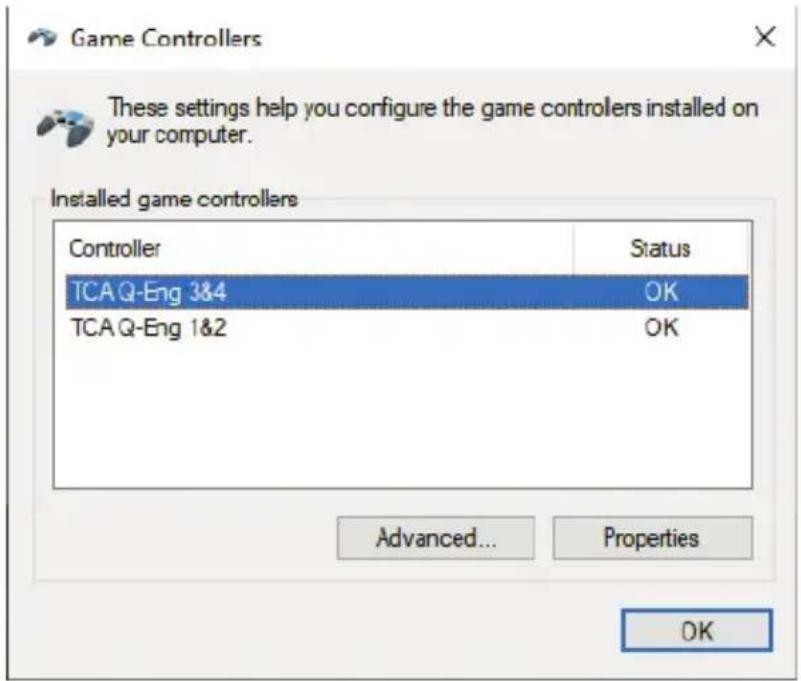

1. Wanner beide apparaten via USB met uw PC+zijn verbonden, verschijnen ze elk apart in het dialoogvenster Spelbesturingen:

DE TCA QUADRANT AIRBUS EDITION-THROTTLE-QUADRANT VERBINDEN MET DE TCA QUADRANT ADD-ON AIRBUS EDITION*

• Wordt apart verkocht

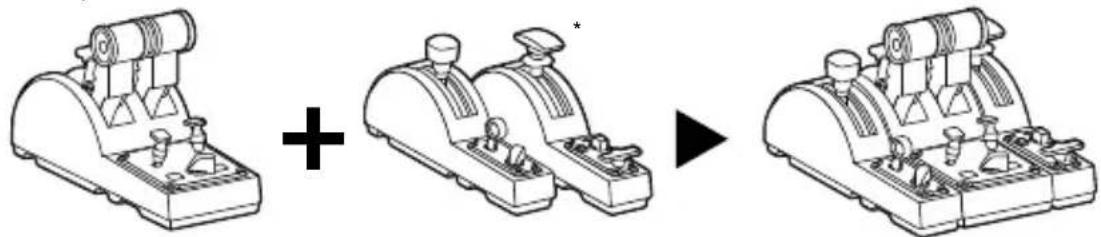

Met de TCA Quadrant Airbus Edition-throttle-quadrant=kunt u de extra TCA Quadrant Add-On Airbus Edition-modules (worden apart verkocht) aansluiten op beiden zichden van de T CA Quadrant Airbus Edition.

Dankzij deze moduliteit(Int)kunt u十几年e assen en actiedruukknoppen toevoegen, en verbeter de kinematica voor de TCA Quadrant Airbus Edition-throttle-quadrant bij het opstijgen, tijdens de vlucht en bij de landing.

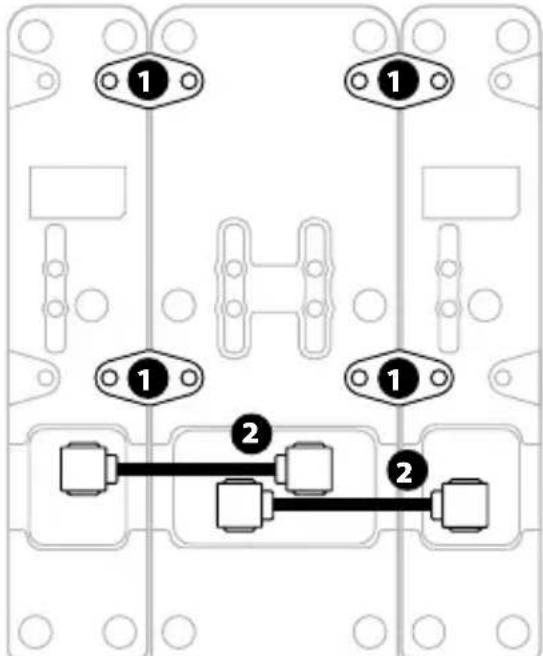

1. Zet de TCA Quadrant Airbus Edition-throttle-quadrant en de tweeextra TCA Quadrant Add-On Airbus Edition-modules op hun kop, en gebruik een passendeschroevendraaier om de vier koppelstukken vast teschroeven die bij de TCA Quadrant Airbus Edition-throttle-quadrant en de TCA Quadrant Add-On Airbus Edition+zijn meegeleverd. U koppel de drie apparaten aan elkaar waar bij u de luchtremmodule links van de TCA Quadrant Airbus Edition monteert en de kleppenmodule rechts.
2. Sluit de SATA-kabels die bij de TCA Quadrant Add-On Airbus Edition zijn meegeleverd aan op de SATA-connectors van de TCA Quadrant Airbus Edition.

• Gebruik om schade te voorkomen alkijd een schroevendraier met de correcte kop voor het los/vastdraaien van de schroeven.
• Gebruik alleen de officièle kabels meegeleverd door Thrustmaster.

DE TWEE THRUST-HENDELS SAMENVOEGEN/SCHEIDEN

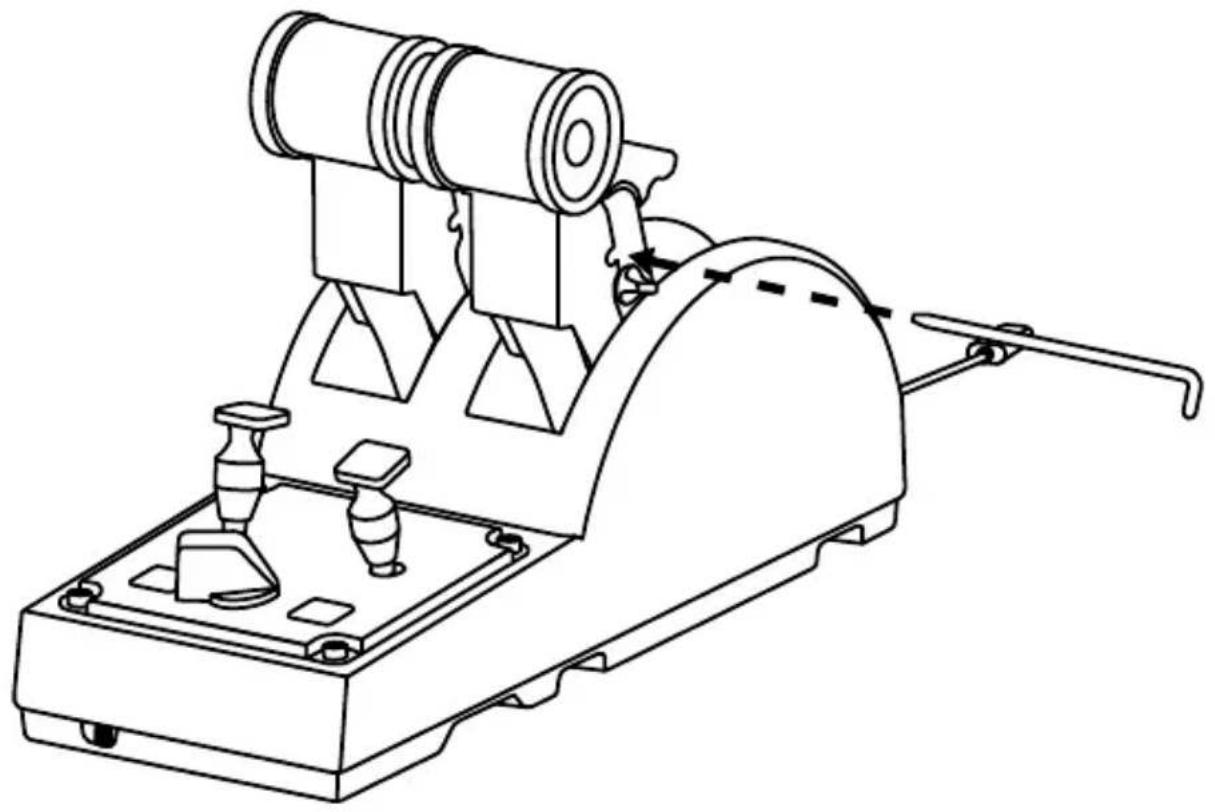

Gebruik de bij de TCA Quadrant Airbus Edition-throttle-quadrant geleverdedwarsstang om de twee thrust-hendels aan elkaar vast te make.

DE FRICTIE AANPASSEN

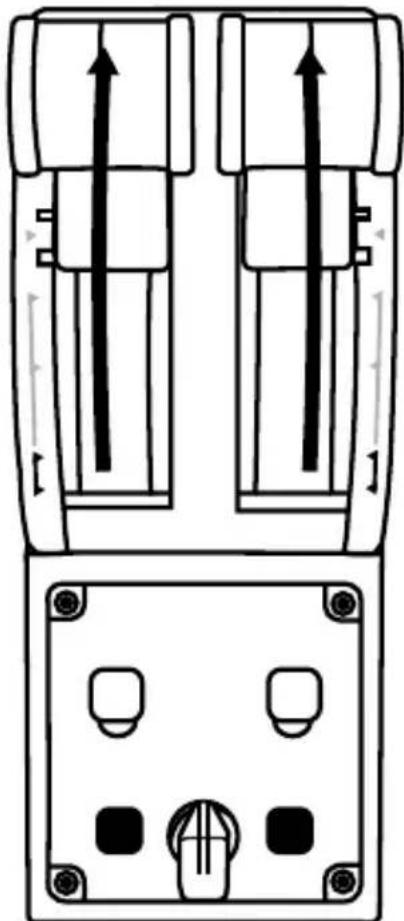

BELANGRIJKE OPMERKINGEN:

• De frictie voor de twee thrust-hendels is standard ingesteld op 50% .

• U kunt een schroevendraaier met de correcte kop of de meegeleverde dwarstang gebruiken om de frictiestelschroef exact zo af te stellen dat hij de gewenste frictie geeft.

• Als u beide thrust-hendels helemaalaar hun maximumwaarden duwt, krijgt u toe gang tot de stelschroef achterop de TCA Quadrant Airbus Edition.

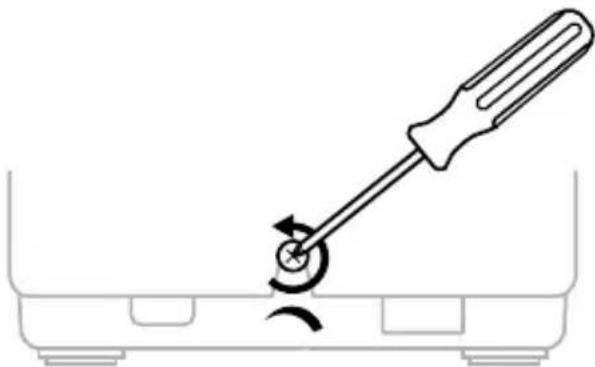

1. Draai de frictiestelschroef rechtsom (met de wijzers van de klok mee) om de frictie te verhogen.

1. Draai de frictiestelschroef linksom (tegen de wijzers van de klok in) om de frictie te verlagen.

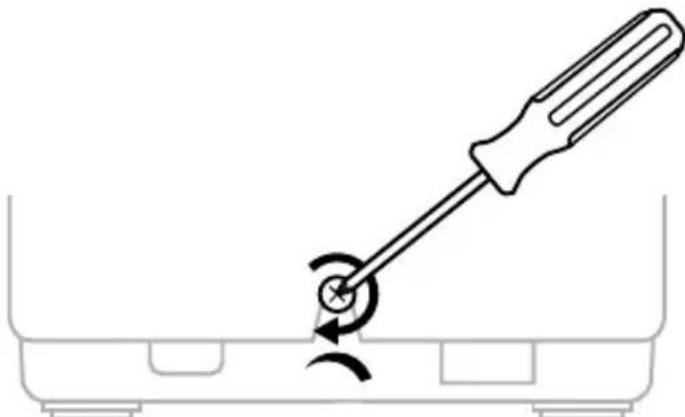

• Om beschadiging van het frictionsystem te voorkomen, mag u de stelschroef Niet te strak aandraaien. Stop het aandraaien als u watstand voelt.
• Draai de stelschroef nooit—helemaal los om te voorkomen dat de schroef in de behuizing van de TCA Quadrant Airbus Edition valt.

DE TCA QUADRANT AIRBUS EDITION-THROTTLEQUADRANT AAN EEN COCKPIT OF ANDER VAST OPPERVLAK BEVESTIGEN

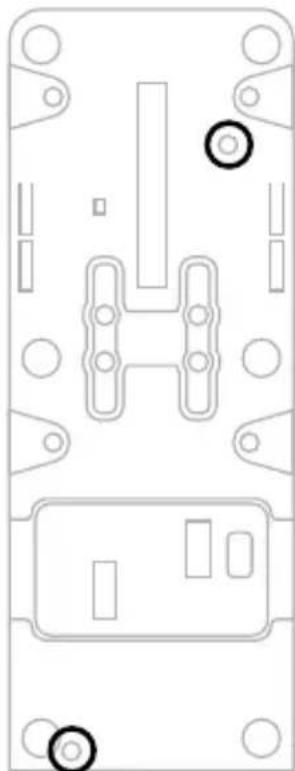

U kunt de twee openings onderop de TCA Quadrant Airbus Edition gebruiken om de quadrant vast te makes aan een cockpit of ander vast oppervlak met behulp van M6-boutjes (niet meegeleverd).

HET TFRP\*-ROERSYSTEEM AAN DETCA QUADRANT AIRBUS EDITION-THROTTLE-QUADRANT BEVESTIGEN

• Wordt apart verkocht

De TCA Quadrant Airbus Edition-throttle-quadrant heeft 7ASN weren er 3 zijn geserveseerd voor het TFRP-roersystem.

Het TFRP-roersystem kandirect worden bevestigd aan de TCA Quadrant Airbus Edition- throttle-quadrant.

1. Sluit de mannetje RJ12-connector voor het TFRP-roersystem aan op de vrouwtje RJ12-connector anschterop de TCA QuadrantAirbus Edition-throttle-quadrant.
2. Sluit de USB-connector voor de TCA Quadrant Airbus Edition-throttle-quadrant aan op een van de USB-poorten op uw PC.

Belangrijke opmerkingen met betrekking tot het automatisch kalibreren van assen:

• Zorg ervoor dat de roeras.altijd in het midden staat en dat u geen voet op de pedalen heeft als u het TFRP-roersystemeem bevestigd aan de TCA Quadrant Airbus Editionthrottle-quadrant.
• De 3 dessen van de pedalen kalibreren zich automatisch na eenaar bewegingen en na het bereiken van de fysiekte eindhoven voor de roeras en de 2 dessen van het differentieelremmen.

Belangrijkste kenmerken van T.A.R.G.E.T:

• Verschillende möglichke configuraties voor de assen.
• Verschillende möglichke programmeerniveauaus: Basic, Advanced en Script.
• Gebruik van Drag & Drop.
• De möglichkheid om de TCA Quadrant Airbus Edition-throttle-quadrant te combineren met andere Thrustmaster-joysticks (HOTAS Cougar, HOTAS Warthog, T.16000M en MFD Cougar Pack die allemaal compatibel zich met T.A.R.G.E.T) waardoor ze herkend worden als een enkel USB-apparaat.
• Toegang tot geavanceerde profielen gemaakt door de Thrustmaster-community.

PROBLEMEN OPLOSSEN EN WAARSCHUWINGEN

• Mijn TCA Quadrant Airbus Edition-throttle-quadrant werkt nicht goed of lijkt verkeerd gekalibreerd.

• Zet uw PC uit en maak de USB-connector voor de TCA Quadrant Airbus Editionthrottle-quadrant los. Sluit verwolgens de USB-connectorweer aan,zetde PC weer aan en herstart de game.

• Wanner u de USB-connector aansluit op de TCA Quadrant Airbus Edition-throttle-quadrant, moet de roeras altijd in het midden staan en mag u geen voet op de pedalen hebben als u het TFRP-roersystem (wordt apart verkocht) gebruikt.

• Ik krijgIRST TCA Quadrant Airbus Edition-throttle-quadrant Niet geconfigureerd.

• Selecteer de meest geschikte configuratiein het menu Options / Controller/ Gamepad of Joystick van de game, of configurer de opties van de controller helemaal opnieuw.

• Raadpleeg de handleiding of de online help van de game voor meer informatie.

• Gebruik de T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical Edit or) geavanceerde programmeersoftware.

• Mijn TCA Quadrant Airbus Edition-throttle-quadrant reageert te gevoelig of nicht gevoelig genoeg.

• De assen van de TCA Quadrant Airbus Edition-throttle-quadrant kalibreren zichzfelf automatisch na enkele bewegingen en nadat ze de fysieke stops voor de assen hebben bereikt.

• Pas in het menu Options / Controller / Gamepad of Joystick van de game de gevoeligheid en dode zones aan voor de controller (als deze opties beschikkaarijken).
• Gebruik de T.A.R.G.E.T (Thrustmaster Advanced programming Graphical Edit or) geavanceerde programmeersoftware.

Dit apparaat is louter bestemd voor recreatief gamen. Het is ten zeerste verboden dit apparaat te gebruiken voor professionele trainingsactiviteiten.

Informatie met betrekking tot kopersgarantie

Wereldwijd garandeert Guillemot Corporation S.A., het statutair adres geves tigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen "Guillemot") aan de de koper dat dit Thrustmaster-product vrij zal zich van materiaal- en fabricagefouten gedurende een garantieperiode gelijk aan de tijd maximaal vereist om een restitutie/ervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met eenperiode van twee (2)aar vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met de tijd maximaal vereist om een restitutie/ervanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht Niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van een (1)aar vanaf datum aankoop van het Thrustmaster-product.

Indien u in de garantiperiode een defect meent te constateren aan dit product, neem dan onmiddelijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect worden bevestigd, dient het product te worden geretourneerd maar deplaats van aankoop (of een andere locatie die wordt opgegeven door Technical Support). Binnen het gestelde van deze garantie worden het defecte product van de koper gerepareerd of verrangen, zulks ter beordeling van Technical Support. Indien het Thrustmaster-product tijdens de garantiperiode is onderworpen aan een dergelijk herstel, worden elkeperiode van ten minste zeven (7) deren waarin het product Niet in gebruik is, opgeteld bij de resterende garantieperiode (dezeperiode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is geseld voor herstel als de datum waarop het product ter beschikking worden gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door van toepassing zijnde wetgeving, beperkt de volledige aanspraelijkheid van Guillemot en haar dochterondernemingen (inclusief de aanspraelijkheid voor verwolgschade) zich tot het repareren of verrangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst Guillemot elke garantie af met betrekking tot verhandelhaarheid of geschiktheid voor enig doel.

Deze garantie is nicht van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die nicht gerelateerd is aan een materiaal of fabricagefout (inclusief maar nicht beperkt tot het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element Niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, z oals maar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich Niet houdt aan de instructies zoals verstrekt door Technic al Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen dieijdens de levensduur van het product worden verrangen zoals bijvoorbeeld batterijen of pads van een headset of koptelefoo); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etui's, draagtassen of Polsbandjes); (7) indien het product werden verkocht op een openbare veiling.

Deze garantie is nicht overdraagbaar.

De wettelijk rechten van de koper die inijken/haar land van toepassing�n op de verkoop van consumptproduten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode zar Guillemot in principe nooit reserveonderdelen lev eren odomat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gewraagd wordenuit te voeren met behulp van schriftelijk instructies - omdat deze procedure bijvoorbeeld eenvoudig is en het herstelproces nicht vertrouwelijk is - en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing).

Gezien de innovatiecyl en omhaarKnowhow en handelsgeheimen te beschemen, zal Guillemot in prince nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product waarvan de garantieperiode is verstreken.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochterondernemingen alle aansprakelijkheid af voor enige schade veroorzaakt door een van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies Niet zich opgevolgd; (3) oneigenlijk of onvoorlichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan.THuis gebruik, zoals maar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot enaar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product Niet gerelateerd aan een materiaal- of fabricagebout (inclusief maar Niet beperkt tot enige schade direct of indirect veroorzaakt door enige software, of door het combinen van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element Niet geleverd door Guillemot voor dit product).

COPYRIGHT

© 2020 Guillemot Corporation S.A. Alle rechten voorbehonden. Thrustmaster® is een geregisteerd handelsmerk van Guillemot Corporation S.A.

AIRBUS, haar logo en product- en servicemarkeringen zijn geregisteerde handelsmerken van Airbus. Alle rechten voorbehonden.

© Airbus 2020. Alle rechten voorbehonden. Met officièle licentie van Airbus.

Alle andere handelsmerken zijn eigendom van de respectieve eigenaren. Afbeeldingen zich nicht bindend. Inhoud, ontwerp en specificaties können zonder kennisgeving vooraf worden gewijzigd en+kunnen per land verschillen. Geproduceerd in China.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie: Gooi dit product na het einde van de levens duur nicht weg met het normale afval, maar breng het waar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbol aangebracht.

De meeste materialen können worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en

elektronische apparaten sunt u een belangrijke bijdrage leveren aan de bescherming v an het milieu.

Neem contact op met uw gemeente voor informatatie over een inzamelpunt bij u in de buurt.

In alle andere landen: houd u aan deplaatselijk milieuuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatatie. De kleuren en decoraties können variieren.

Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voor at het worden gezruikt.

Dit product voldoet aan alle normen voor kinderen van 14aar en ouder. Dit product is nicht geschikt voor gebruik door kinderenjonger dan 14aar.

*Alleen van toepassing in de EU en Turkije
