BRUKSANVISNING TCA Quadrant Airbus Edition THRUSTMASTER

1. X- och Y-axlar for gasreglaget
2. Reverseringsmekanism på varje axel
3. Fyra sparrar per axel — fyra virtuella knappar per axel
4. Atta actionknappar
5. Motorväxlingsknapp: 1/2 eller 3/4

6. SATA-kontakter forextera TCA Quadrant Add-On Airbus Edition-modulera tillbehor som saljs separat)

7. Kontakt for rodersystemet TFRP (säljs separat)

8. Friktionsskruv

9. USB-kontakt(typ B)
10. Plats for anslutningsstangen
11. Mekanism För aktivering/inaktivivering av reverseringsystemet på varje axel
12. Mekanism for aktivering/inaktivering av spärrarna på varje axel

INSTALLATION PÄPC

1. Gà till https://support.thrustmaster.com/. Klicka på Joystickar / TCA Quadrant Airbus Edition, och våj sedan Drivrutiner. Ladda ner och installerera PC-drivrutinen och dess anpassade grässnitt für Kontrollpanelen i Windows.
2. När PC-drivrutinenhar installerats ansluter du enchetens USB-kontakt till nàgon av USB-portarna på din PC.
3. Öppna Kontrollpanelen genom att klicka på Start / Appar / Thrustmaster / Kontrollpanelen (i Windows® 10/8.1/8).

Dialogrutan Spelkontroller visas. Tillbehoret visas pa skarmen under namnet TCA Q-Eng 1&2 (eller TCA Q-Eng 3&4, beroende pa motorvaxlingsknappens position [5]), tillsammans med statusen OK.

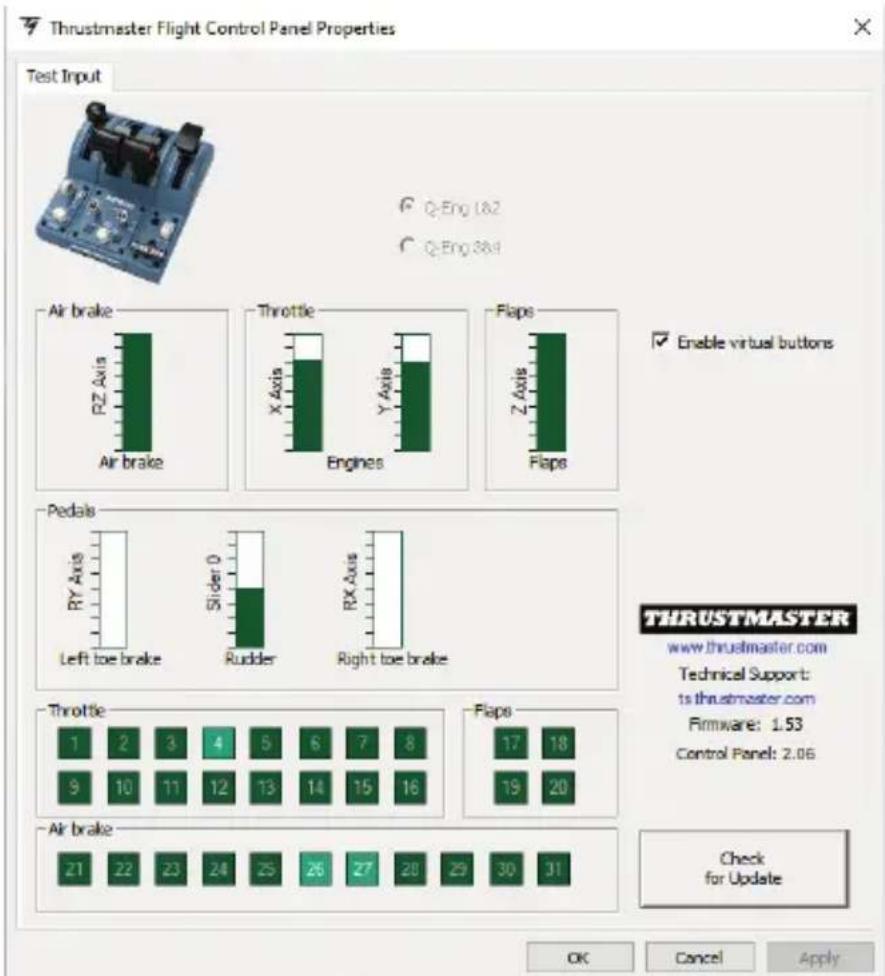

1. Klicka på Egenskaper i dialogrutan Spelkontroller För att testa och visa alla funk toner.

Enable virtual buttons (Aktivera virtuella knappar): Med den har funktionen kan du aktivera aller inaktivera de virtuela knapparna på gasreglagets axlar. Klickap på Apply (Verkställ))när du har valt lage.

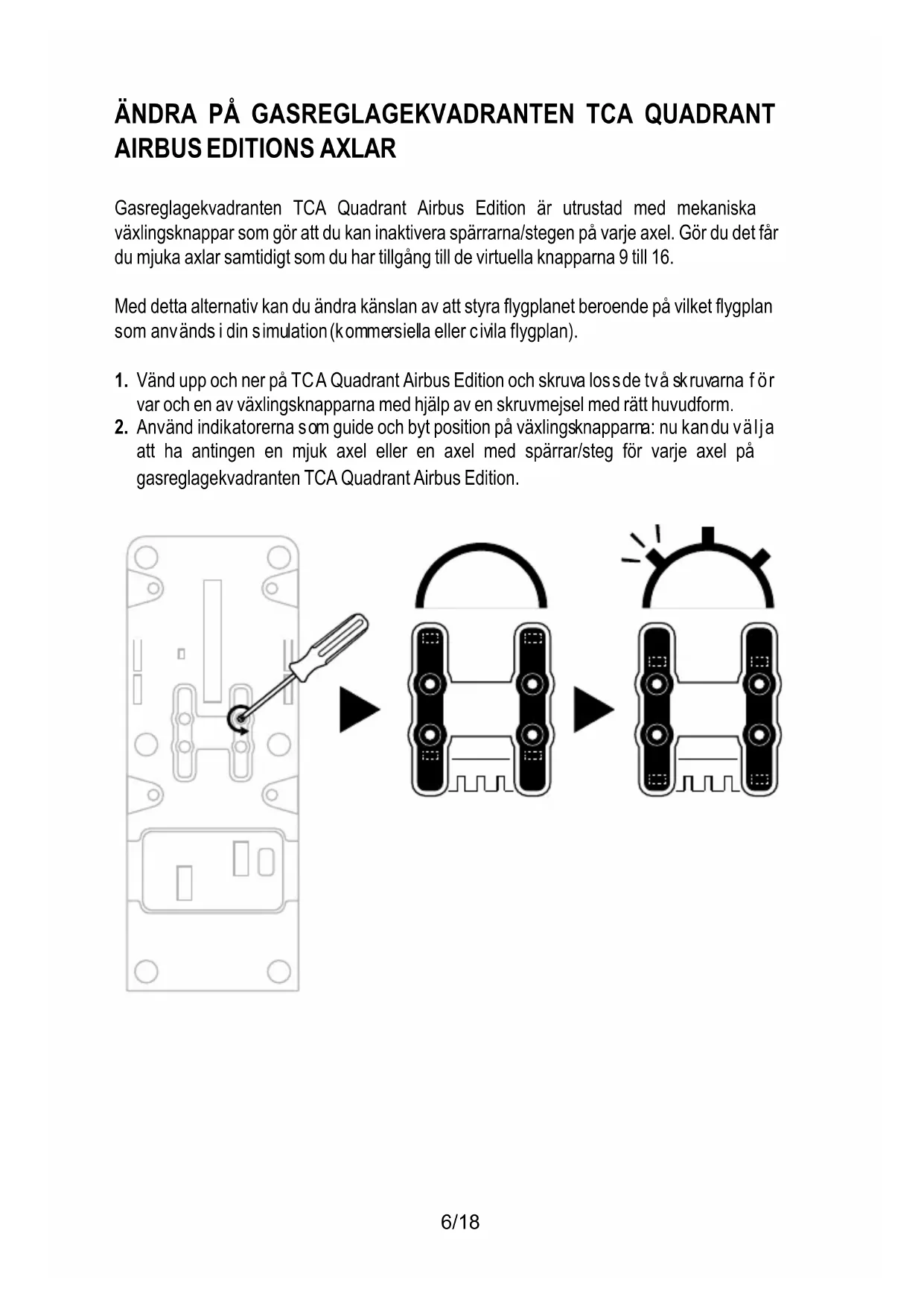

Gasreglagekvadranten TCA Quadrant Airbus Edition ar utrustad med mekaniska växlingsknappar som gör att du kan inaktivera spärrarna/stegen på varje axel. Gör du det fär du mjuka axlar samtidigt som du har tillgang till de virtuella knapparna 9 till 16.

Med detta alternativ kan du andra kanslan av att styra flygplanet beroende på vilket flygplan som används i din simulation (kommersiella eller civila flygplan).

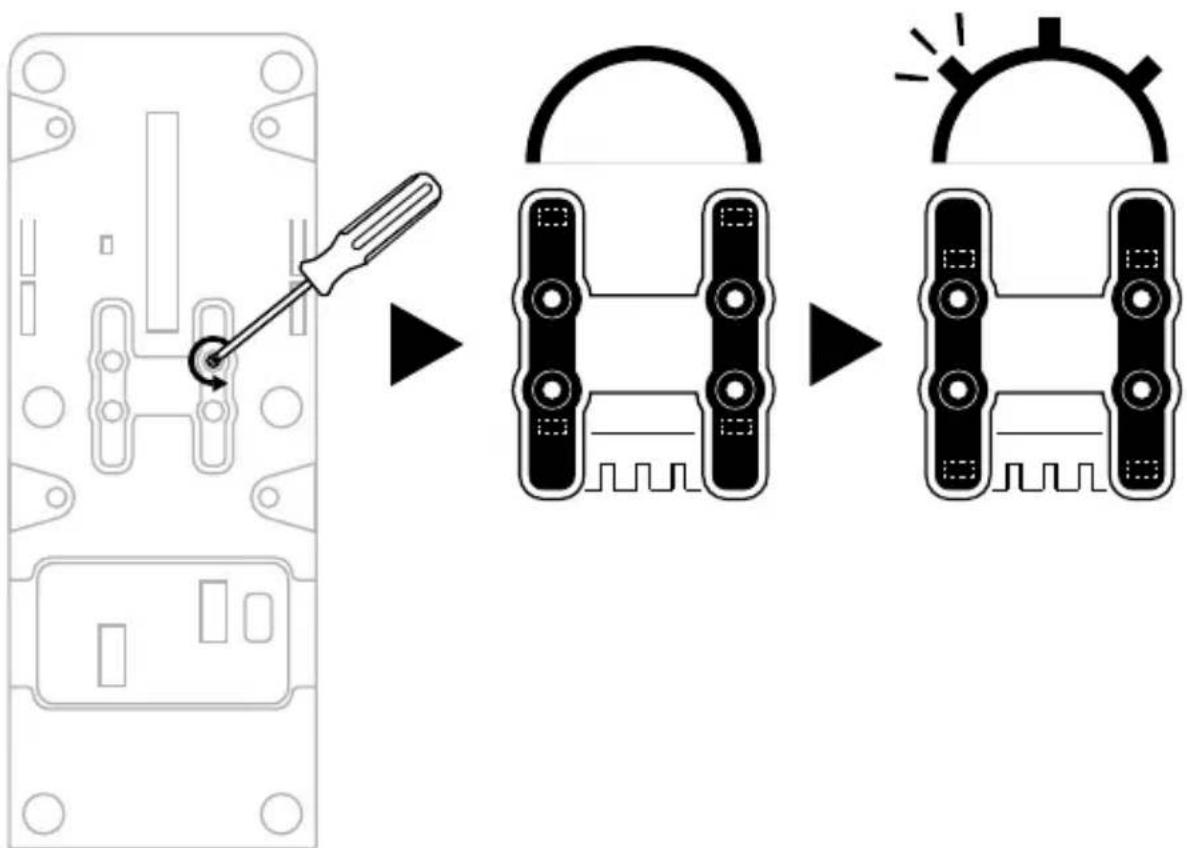

1. Vänd upp och ner på TCA Quadrant Airbus Edition och skruva loss de två skruvarna för var och en av växlingsknapparna med hälp av en skruymeisel med rätt huvudform.
2. Använd indicatorerna som guide och byt position på växlingsknapparna: nu kandu valja att ha antingen en mjuk axel eller en axel med spärrar/steg für varje axel på gasreglagekvadranten TCA Quadrant Airbus Edition.

INAKTIVERA REVERSERINGSSYSTEMET PÅ GASREGLAGEKVADRANTEN TCA QUADRANT AIRBUS EDITION

Gasreglagekvadranten TCA Quadrant Airbus Edition har att Funktionell reverseringsystem som ar en replika av det som finns i Airbus kommersiella flygplan. Du kan inaktivera reverseringsmekanismen om du vill ha pilotforhällanden som ar bättre lampade för civila flygplan.

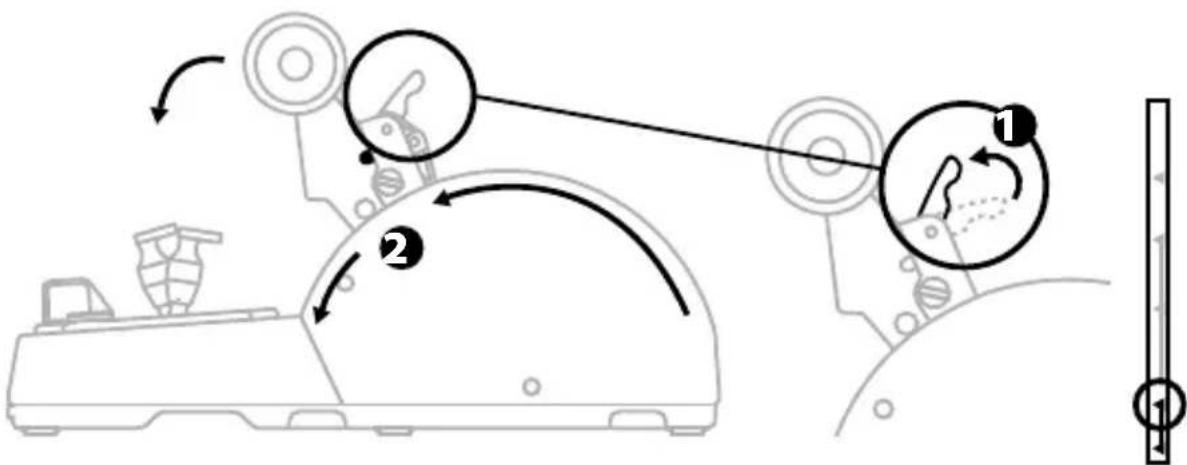

Kommersielt trafikflygplanslage:

1. Lyft upp reverseringsmekanismen när det tar stopp.
2. Gå forbi stoppet För attanvända reverseringsystemet.

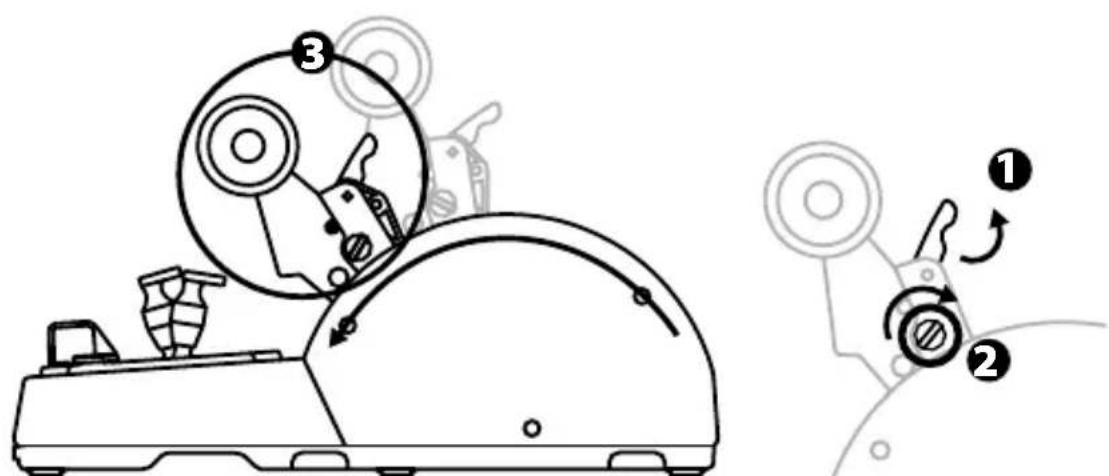

Allman- och civilflygplanslage

1. Lyft upp reverseringsmekanismen.
2. Satt vaxlingsknappen till 0 for attinaktivera reversingsmekanismen.
3. Nu kan gassaken rora sig genom hela axeln.

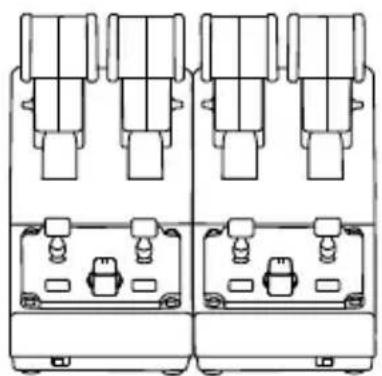

ANSLUTA TVÅ TCA QUADRANT AIRBUS EDITION-GASREGLAGEKVADRANTER

Du kan ansluta en andra TCA Quadrant Airbus Edition-gasreglagekvadrant (säljs separat): gör du det kan du använda totalf fyra axlar och kan till exemplera ett fyrmotorigt kommersiellt trafikflygplan.

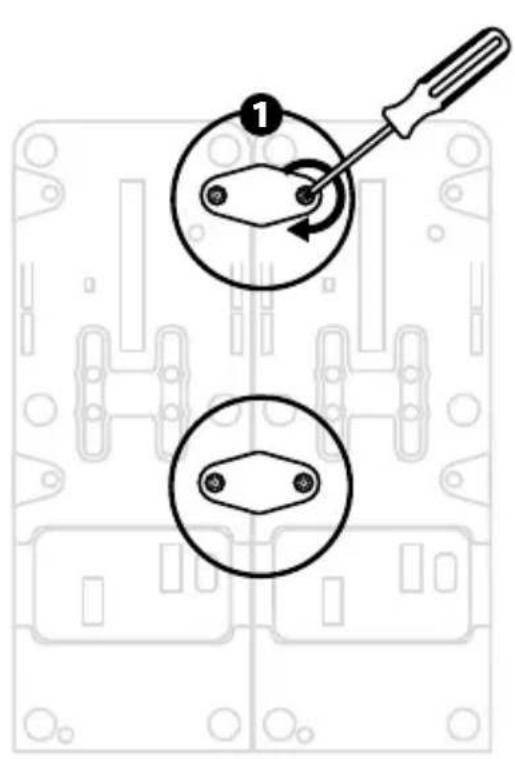

1. Vänd upp och ner på båda TCA Quadrant Airbus Edition-gasreglagekvadrapterna och skruva fast de två länkkontakterna som medföjer TCA Quadrant Airbus Edition for att koppla ihop de två encheterna.

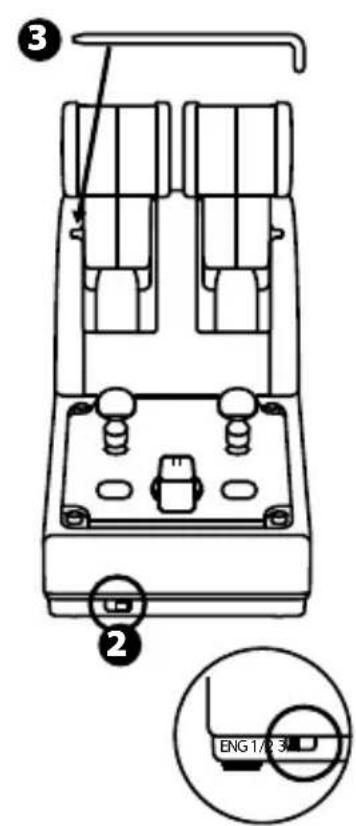

2. Pä den andra gasreglagekvadranten sätter du fysiskt växlingsknappen till 3/4 für att forknippa motor 3 och 4 med den andra gasreglagekvadranten (i Kontrollpanelen på PC).
3. Koppla ihop axlarna parvis (1/2 och 3/4) for att göradet lättare attflytta dem somtidigt. Använd anslutningsstången som medfoljer varje TCA Quadrant Airbus Edition for dettaändamål.

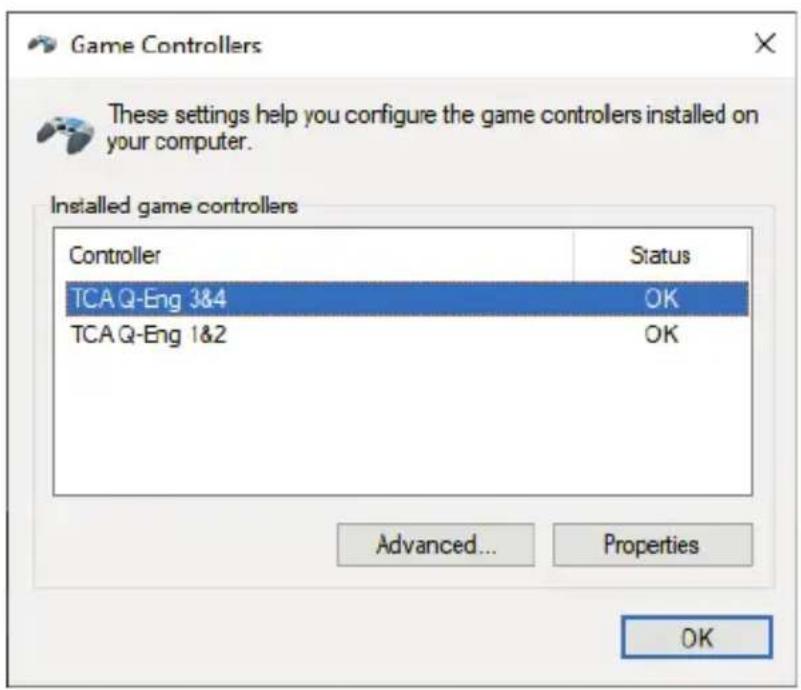

1. När böda encheterna ar anslutna till din PC via USB visas de var För sig i dialogrutan Spelkontroller:

ANSLUTA GASREGLAGEKVADRANTEN TCA QUADRANT AIRBUS EDITION TILL TCA QUADRANT ADD-ON AIRBUS EDITION*

• Saljs separat

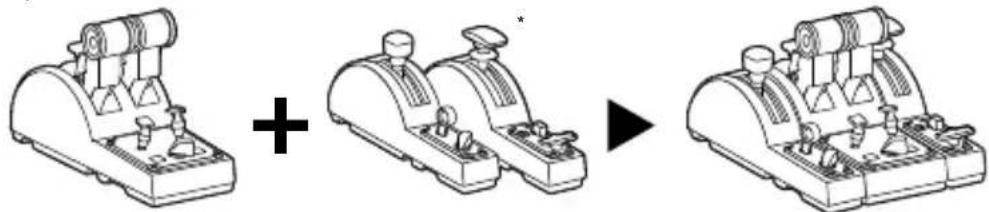

Gasreglagekvadranten TCA Quadrant Airbus Edition lager dig ansluta de extra TCA Quadrant Add-On Airbus Edition-modulerna (säljs separat) på båda sidorna om TCA Quadrant Airbus Edition.

Denna modularitet lagger till nya axlar och actionknappar och gör att du kan expandera kinematiken for gasreglagekvadranten TCA Quadrant Airbus Edition nar du lyfter, flyger och landar.

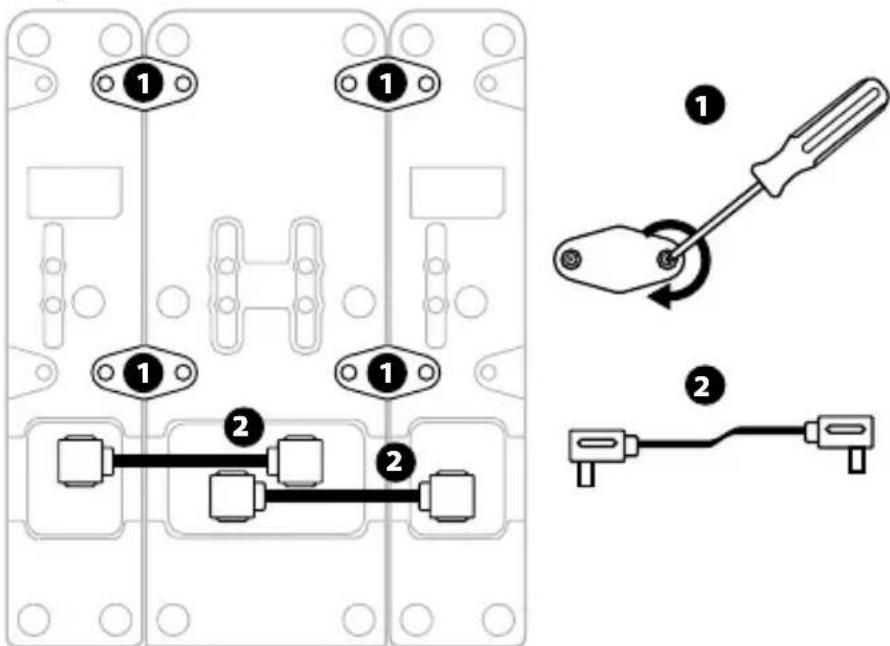

1. Vänd upp och ner på gasreglagekvadranten TCA QuadrantAirbus Edition och de två extra TCA QuadrantAdd-On Airbus Edition-modulerna och använd en skruvmejsel med rätt huvudform for att skruva på de fyra länkkontakterna som medfoljer gasreglagekvadranten TCA QuadrantAirbus Edition och TCA QuadrantAdd-On Airbus Edition, sä att alla tre encheterna sammankopplas: luftbromsmodulen till vänster om TCA Quadrant Add-On Airbus Edition, och vingklaffsmodulen till höger.
2. Anslut SATA-kablarna som medfoljerTCAQuadrantAdd-On Airbus Edition till SATA-kontakterna på TCA Quadrant Airbus Edition.

• För att undvika att skadaprodukterna ske en skruvmejsel med ratt huvudform använd as när du skruvar i aller skruvar loss skruvarna.
• Använd endast de officiella kablar du fätt av Thrustmaster.

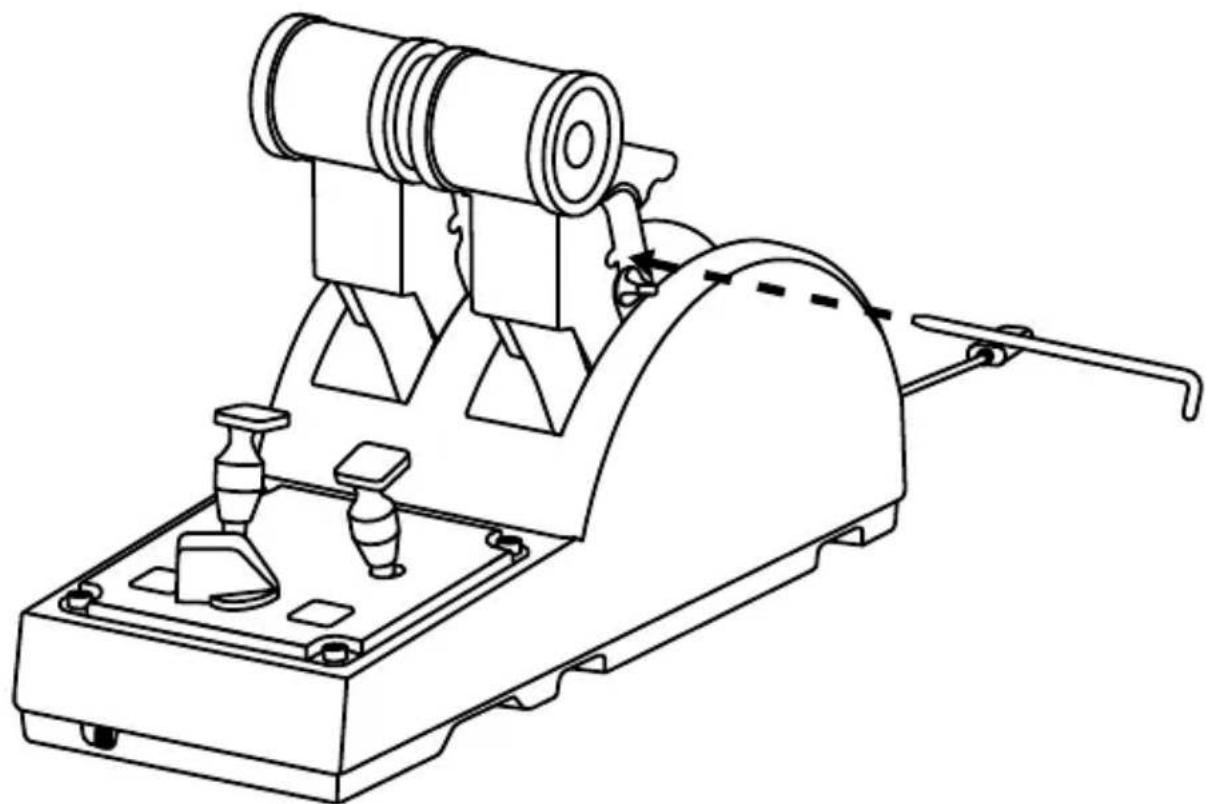

Använd anslutningsstången som medfoljer gasreglagekvadranten TCA Quadrant Airbus Edition für att koppla ihop de två gasspakarna.

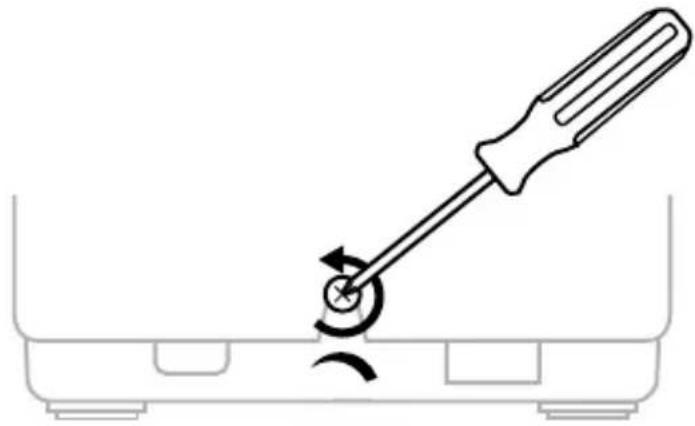

JUSTERA FRIKTIONEN

VIKTIG INFORMATION:

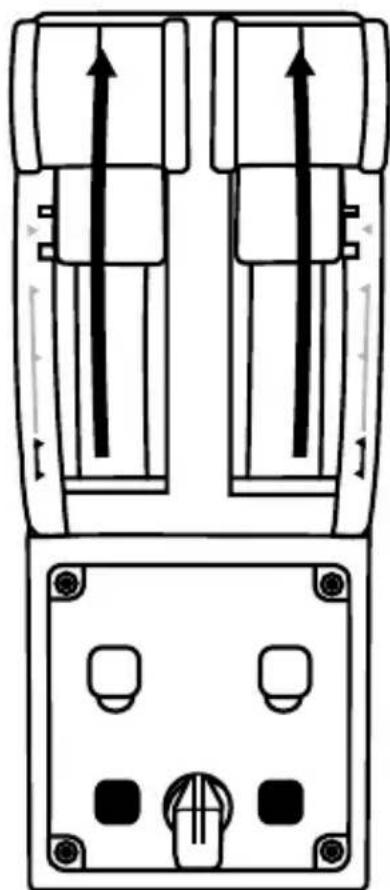

• Friktionen på de två gasspakarnaär satt till 50% som standard.

• För att justera friktionen sä den passar dig kan du använda en skruv mejsel med rätt huvudform — aller den medfoljande anslutningsstången — für att vrida på friktionsskruven.

• Tryck fram båda gasspakarna sälängt det gär och leta upp friktionsskruven på baksidan av TCA Quadrant Airbus Edition.

1. Vrid friktionsskruven motsols for att minska friktionen.

• Var försiktig sä du inte drar at friktionsskruven for mycket. Sluta skruva när du känner av motständ, annars kan friktionssystemet skadas.
• Skruva aldrig loss friktionsskruven helt och hallet dä den kanfallaneri TCA Quadrant Airbus Edition.

MONTERA GASREGLAGEKVADRANTEN TCA QUADRANT AIRBUS EDITION I EN COCKPIT ELLER PÄ ANNAN STATIONÄRYYTA

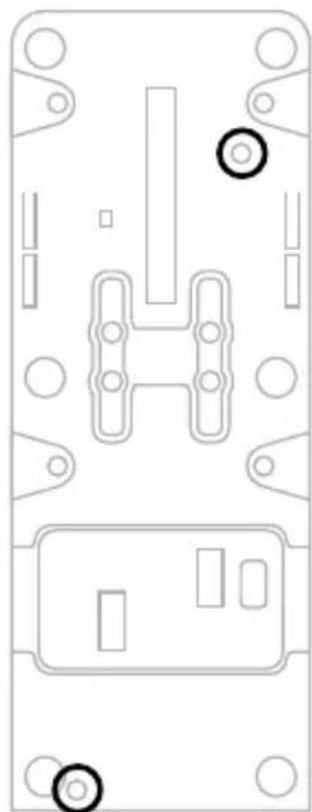

Du kan använda de två hålen på undersidan av TCA Quadrant Airbus Edition För att montera den i en cockpit eller på annan stationär yta. Använd M6-skruvar För detta ändamål (ingår ej).

ANSLUTARODERSYSTEMETFRP\*TILL GASREGLAGEKVADRANTEN TCA QUADRANT AIRBUS EDITION

• Saljs separat

Gasreglagekvadranten TCA Quadrant Airbus Edition har sju axlar. Tre av dess a axlar ar reserverade for rodersystemet TFRP.

Rodersystemet TFRP ansluts direkt till gasreglagekvadranten TCA Quadrant Airbus Edition.

1. Anslut RJ12-kontakten (hane) for rodersystemetTFRP till RJ12-kontakten (hona) på baksidan av gasreglagekvadranten TCA Quadrant Airbus Edition.
2. Anslut gasreglagekvadranten TCA Quadrant Airbus Editions USB-kontakt till nàgon av USB-portarna på din PC.

Viktig information angående automatisk kalibrering av axlar:

• Roderaxeln ska alltid vara centrerad när du ansluter rodersystemet TFRP till gasreglagekvadranten TCA Quadrant Airbus Edition: ha aldrig fötterna på rodersystemet TFRP:s pedaler när du gör detta.
• Pedalernas tre axlar kalibrerar sig automatisk t after nagra rorelser och after att ha natt de fysiska stoppen for roderaxeln och de två differentialbromsarna.

AVANCERADE PROGRAMMERINGSPROGRAMMET T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical Editor)

Gà till https://support.thrustmaster.com . Klicka på Joystickar/TCA Quadrant Airbus Edition, ochwälj sedan Programvara. Ladda ner och installerera det avancerade programmeringsprogrammet T.A.R.G.E.T.

T.A.R.G.E.T - Huvudfunctional:

• Olika möjiga konfigurationer für axlarna.
• Olika möjliga programmeringsnivær: Basic, Advanced och Script.
• Anvander sig av dra och slapp-principen.
• Möjlicht att kombinera gasreglagekvadranten TCA Quadrant Airbus Edition med olika joystickar fran Thrustmaster (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack - alla dessa ar även kompatibla medT.A.R.G.E.T)s à att de kan kännas igen som en enda USB-enhet.
• Tillgang till avancerade profiler som skapats av Thrustmasters community.

FELSÖKNING OCH VARNINGAR

• Min TCA Quadrant Airbus Edition-gasreglagekvadrant fungerar inte som den ska ell er verkar vara felkalibrerad.

• Stäng av din PC och fränkoppla gasreglagekvadranten TCA Quadrant Airbus Editions USB-kontakt. Anslutsedan USB-kontakten igen, slå på din PC, och starta om spelet.

• När du ansluter gasreglagekvadranten TCA Quadrant Airbus Editions USB-kontakt ske roderaxeln alltid vara centerad om du använder rodersystemet TFRP (säljs separat): ha aldrig fötterna på rodersystemet TFRP:s pedaler;när du gör detta.

• Jag kan inte konfigurera min TCA Quadrant Airbus Edition-gasreglagekvadrant.

• Gå till Options / Controller / Gamepad eller Joystick-menyn i ditt spel och välj lamplig konfiguration eller konfigurera om kontrollerns alternativ helt och hallet.

• Se spelets bruksanvising aller onlinehjalp for mer information.

• Använd det avancerade programmeringsprogrammet T.A.R.G.E. T (Thrus tmaster Advanced pRogramming Graphical EditTor).

• Min TCA Quadrant Airbus Edition-gasreglagekvadrant ar für kändlig aller inte tillräckligt kändlig.

• Gasreglagekvadranten TCAQuadrant Airbus Editions axlar kalibrerar sig automatiskt after nagra rorelser och after att ha natt de fysiska stoppen for axarna.

• Gå till Options / Controller / Gamepad eller Joystick-menyni ditt spel och justera känsligehen och dödzonerna für din kontROLLER (om dessa alternativ finns).
• Använd det avancerade programmeringsprogrammet T.A.R.G.E. T (Thrustmaster Advanced pRogramming Graphical EdiTor).

Denna enchet är endast avsedd att användas for unterhällning i spel. Det är strängt forbjudet att använda encheten som ett professionell träningsredskap.

GARANTIINFORMATION

Guillemot Corporation S.A., med sate i Place du Granier, B.P. 97143, 35571 Chantepie, Frankrike (hãdenefter "Guillemot") garanterat globalt for konsumten attenna Thrustmaster-produkt skara var fr aan defekter i material och utforande, under en garantiperiod som motsvarar tidsgransen for att vidta atgärder mot Guillemot om konsumten anser att produkten inte ar fri fran defekter i material och utforande. I länderna i Europeiska unionen motsvarar detta en period pa tvä (2) ar fran leveransen av Thrustmaster-produkten. I andra lander motsvarar garantiperioden tidsgransen for att vidta atgärder mot Guillemot om konsumten anser att Thrustmaster-produkten inte ar fri fran defekter i material och utforande enigt de lagar som gäller landet darr konsumten var bosatt vid inköpsdatumet for Thrustmaster-produkten (om ingen sãdan atgärd existerar i det motsvarande landet sca garantiperioden vara ett (1) ar fran ursprungligt inköpsdatum av Thrustmasterprodukten).

Trots ovanstäende omfattas laddningsbara batterier av en garantiteriod pa sex (6) manader fran ursprungligt inköpsdatum.

Om Produkten skulle visa sig vara defekt under garantiperiodencka du genast kontakta tekiska supporten som d' informerar om hur du gár vidare. Om defekten bekräfts maste produits returneras till inköpsstätlet (eller annat stalle angivet av tekiska supporten).

Inom ramen forenna garanti sca konsumentens defekta produit, after tekniska supportens gottfinnande, antingen ersattas ellre repareras sa att den fungerar. Om Thrustmaster-produkten under garantipienoden ar foremal for sadan renovering, ska alla perioder pa minst sju (7)agar under vilka produkten inte kan anvandas laggas till aterstaende garantiperiod (denna period loper fran det datum da konsumerten bad om service erer fran det datum da produkten ifraga gjorts tillganglig for reparation, om datumet da produkten gjorts tillganglig for reparation ligger after datumet da konsumerten bad om service). Om det ar tillatet enligt gallande lag ar Guillemot och dess dotterbolags fulla ansvar (inklusive foljdskador) begransat till att reparera erer ersatta Thrustmaster-produkten. Om det ar tillatet enligt gallande lag fransager sig Guillemot alla garantier for saljbarhet ellerr lamplighet ferett visst syfte.

Garantin gäller inte: (1) om Produkten har modifierats, öppnats,ändrats eller skadats till följd av olåmplig användning eller missbruk, forsumlighet, olycka, normalt slitage eller annan orsak som inte är relaterad till material-ller tillverkningsfel (inklusive, men inte begränsat till, att kombinera Thrustmaster-produkten med;nagon olåmplig del,i syningerhet nätaggregat, laddningsbara batterier, laddare, allerandra delar som Guillemot inte tillhandahallerforenna produit); (2) omprodukten har anvænts for annan användning an hemanvändning, inklusive for professionella eller kommersiella andamål (t.ex. spelrum,träning,tavlingar); (3) on instruktionerna fran tekisk support inte foljs; (4) programvara, d'programvaran har en egen garanti; (5) forbrukningsvaror (dilar som byts ut underprodukten livslängd:t.ex. engängsbatterier erler øronkuddar till headset ell hörllurar); (6) tillbehör (t.ex. kablar, fodalr, päsar,vaskor, handledremmar); (7) omprodukten saldes pa e offentlig auction.

Denna garanti ar inte overlatbar.

Konsumentens juridiska rattigheter med avseeende på lagar som gäller for forsäljning av konsumentvaror i hens land paverkas inte avenna garanti.

Ytterligare garantibestammelser

Under garantipierioden ska Guillemot i princip inte tillhandahalla nagra reservdlar eftersom tekisk support ar den enda part med behörighet att öppna och/eller renovera Thrustmasters produit (med undantag for renoveringar som tekisk support ber konsumten att utföra med hjälp av skriftlga instruktioner - till exempl om renoveringen ar enkel och ej konfidentiell - och genom att i gällande fall färe konsumten med de reservdlar som behövs).

Med tanke på dess innovationscykler och for att skydda dess kunskaper och affärshemligheter, sca Guillemot i princip inte tillhandahalla nagra renoveringsinstruktioner eller reservdilar for nagon Thrustmaster-produkt vars garantperiiod har lotp ut.

I USA och Kanada ar denna garanti begränsad till produits interna mekanism och externa hölje. Guillemot dess dotterbolag ska under inga omstandigheter hallas ansvariga av tredje part vad gäller eventuella följdskador erler oforutsedda skador som uppstar till foljd av brott mot uttryckliga erler underforstadda garantier. Vissa delstater/provinser tillater inte att man begränsar hur langle en underforstadd garantiet varar ell att man utesluter erler ansvarsbegransar ffolddskador erler oforutsedda skador, sa ovanstaende begränsninger erler uteslutninger kanske inte gäller dig. Denna garanti ger dig specifika juridiska rattigheter, och du kan ocks ha andra rattigheter som varierar frän delstat till delstat ell provins till provins.

Answer

Om det ar tillatet enligt gallande lag fransager sig Guillemot Corporation S.A. (hadanefter "Guillemot") och dess dotterbolag allt ansvar for eventuella skador orsakade av foljande: (1) Produkten har modifierats, oppnats erler andrats; (2) underlatenhet att folja monteringsanvisingarna; (3) olamplig anvandning erer missbruk, forsumlighat, en olycka (t.ex. att Produkten tappas); (4) normalt slitage; (5) Produkten har anvants for annan anvandning an hemanvandning, inklusive for professionlla erer kommersiella andamal (t.ex. spelrum, traning, taviglar). Om det ar tillatet enligt gallande lag fransager sig Guillemot och dess dotterbolag allt ansvar for eventuella skador som inte ar relaterade till material-ller tillverkningsfel nar det gallerprodukten (inklusive, men inte begransat till, skador som direkt erler indirekt orsakats av nagon programvara erer genom att kombinera Thrustmaster-produkten med nagon olamplig del, i synnerhet nataggregat, laddningsbara batterier, laddare, ell erandra delar som Guillemot inte tilhandahaller forenna produit).

UPPHOVSRTTSSKYDD

© 2020 Guillemot Corporation S.A. Med ensamratt. Thrustmaster® ar ett registrarat varumärke som tillhör Guillemot Corporation S.A. Windows® ar ett registrarat varumärke som tillhör Microsoft Corporation i USA och/eller andraalander.

AIRBUS, dess logotyp och produit- och servicemärken ar registrerade varumärken som tillhör Airbus. Med ensamrätt.

© Airbus 2020. Med ensamratt. Officiellt licensierad av Airbus.

Alla andra varumarken tillhör sina respektive ägare. Illustrationer ar inte bindande. Innehäll, konstruktion och spekifikationer kan andras utan foregående meddelande och kan variera frän land till land. Tillverkad i Kina.

Officiellt licensierad produkt av Department of the Air Force. Vi varken avser aller antyder att amerikanska flygvapnet stodjerprodukten.

MILJÖSKYDD

1 Europeiska unionen: Närprodukten har slutat fungera skaden inte slängas i vanligt hushållsavfall, utan kasseras vid en uppsamplingsplats for bortskaffandet av elektriskt och elektroniskt avfall (WEEE) for atervinning.

Detta bekräfts as av symbolen på Produkten, braksanvisingen eller forpackningen.

Beroende på dess egenskaper kan materialet kanske Återvinnas. Genom Återvinning och andra satt att hantera elektriskt och elektroniskt avfall kan du göra ett viktigt bidrag till att hjälpa till att skydda miljön.

Kontakta dina lokala myndigheter for information om upssamlingsplatsen som ar narmast dig.

For alla andra lander. Folj lokala atervinningslagar for elektiskt och elektroniskt avfall.

Behçllennaformation.Färgerochdekorationerkanvariera.

Plastfaden och lim/klister/tejp bor avlagnas fran Produkten innan den anvands.

Denna produit überensstämmer med alla normer gällande barn som ar 14 ar och ädre. Denna produit ar inte lamplig att användas av barn under 14 ar.

*Gäller endast EU och Turkiet
