MANUALE UTENTE TCA Quadrant Airbus Edition THRUSTMASTER

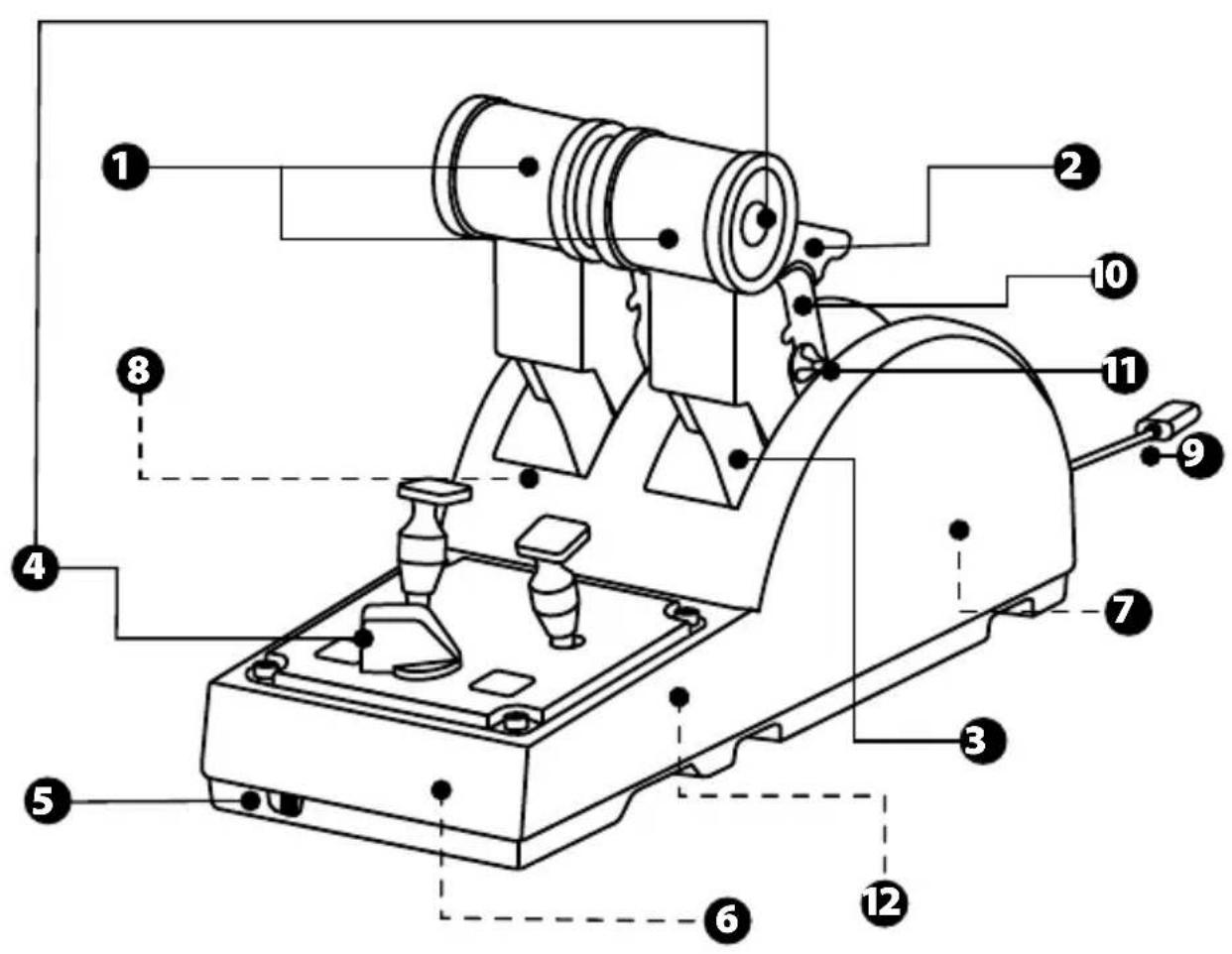

Mode aviation generale et civile :

1. Assi X e Y della manetta
2. Meccanismo inversore di spinta per ciascun asse
3. 4 femi per asse - 4 pulsanti virtuali per asse
4. 8 pulsanti azione
5. Selettore motori: 1/2 o 3/4

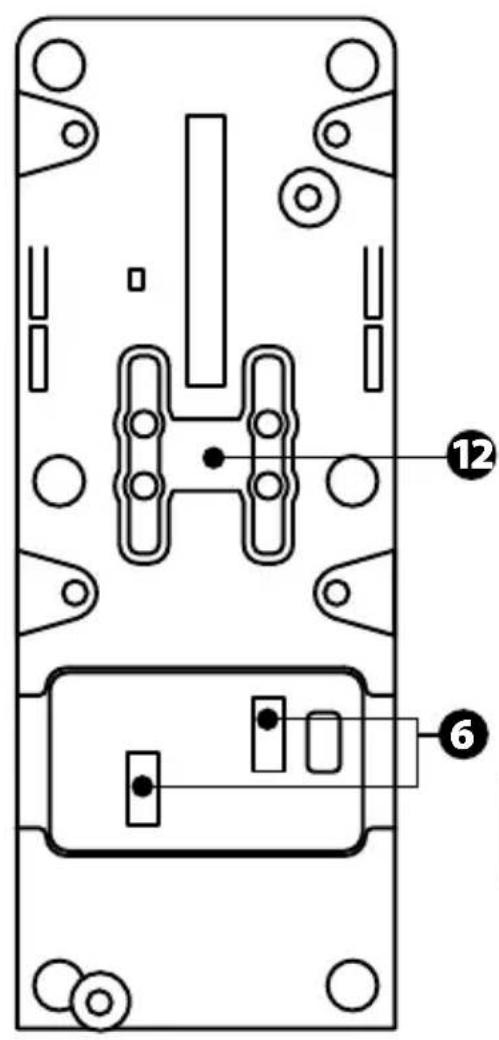

6. Connettori SATA per moduli esterni TCA Quadrant Add-On Airbus Edition (add-on venduto separamente)

7. Connettore per ricerca di timonaggio TFRP (venduto separamente)

8. Vite di regolazione della resistenza
9. Connettore USB (tipo B)
10. Posizione barra orizzontale
11. Meccanismo di attivazione/disattivazione inversori di spinta per ciascun asse
12. Meccanismo di attivazione/disattivazione per ciascun asse

INSTALLAZIONESUPC

1. Visita il site https://support.thrustmaster.com/. Clicca su Joystick / TCA Quadrant Airbus Edition e selezione Driver. Scarica e installa i driver per PC e la relativa interfaccia personalizzata per il Pannello di controllo di Windows.
2. Dopo aver installato i driver per PC, collega il connettore USB della periferica ad una porta USB del loro PC.
3. Per accedere al Pannello di controllo, clica su Start / App / Thrustmaster / Pannello di controllo (in Windows® 10 / 8.1 / 8).

Apparire la finestra di dialogo Periferiche di gioco.

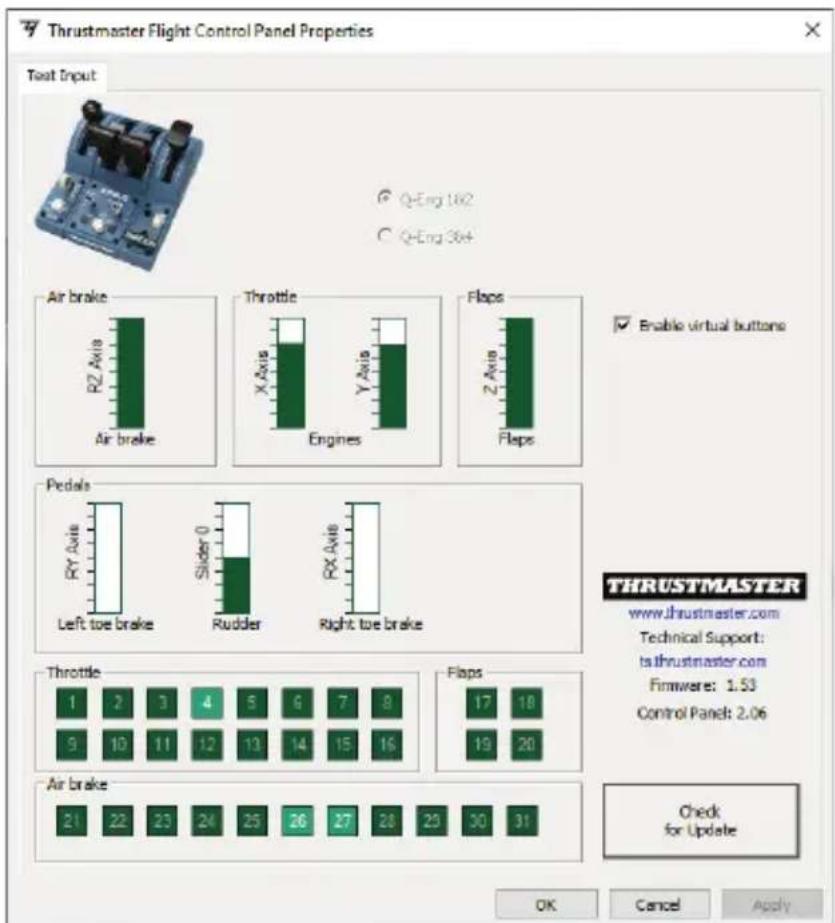

L'accessorio appairà sullo schemo con il nome TCAQ-Eng 1&2 (o TCA Q-Eng 3&4, a seconda della posizione del selettore per i motori [5]), con stato OK.

1. Nella finestra Periferiche di gioco, clica su Proprietà per testare e visualizzare tutte le funzioni.

Enable virtual buttons ("Attiva pulsanti virtuali"): QUESTA funzione ti permette di attivare o disattivare i pulsanti virtuali degli assi della manetta. Dopao aver scelto la tua modalità,clcca su Apply ("Applica").

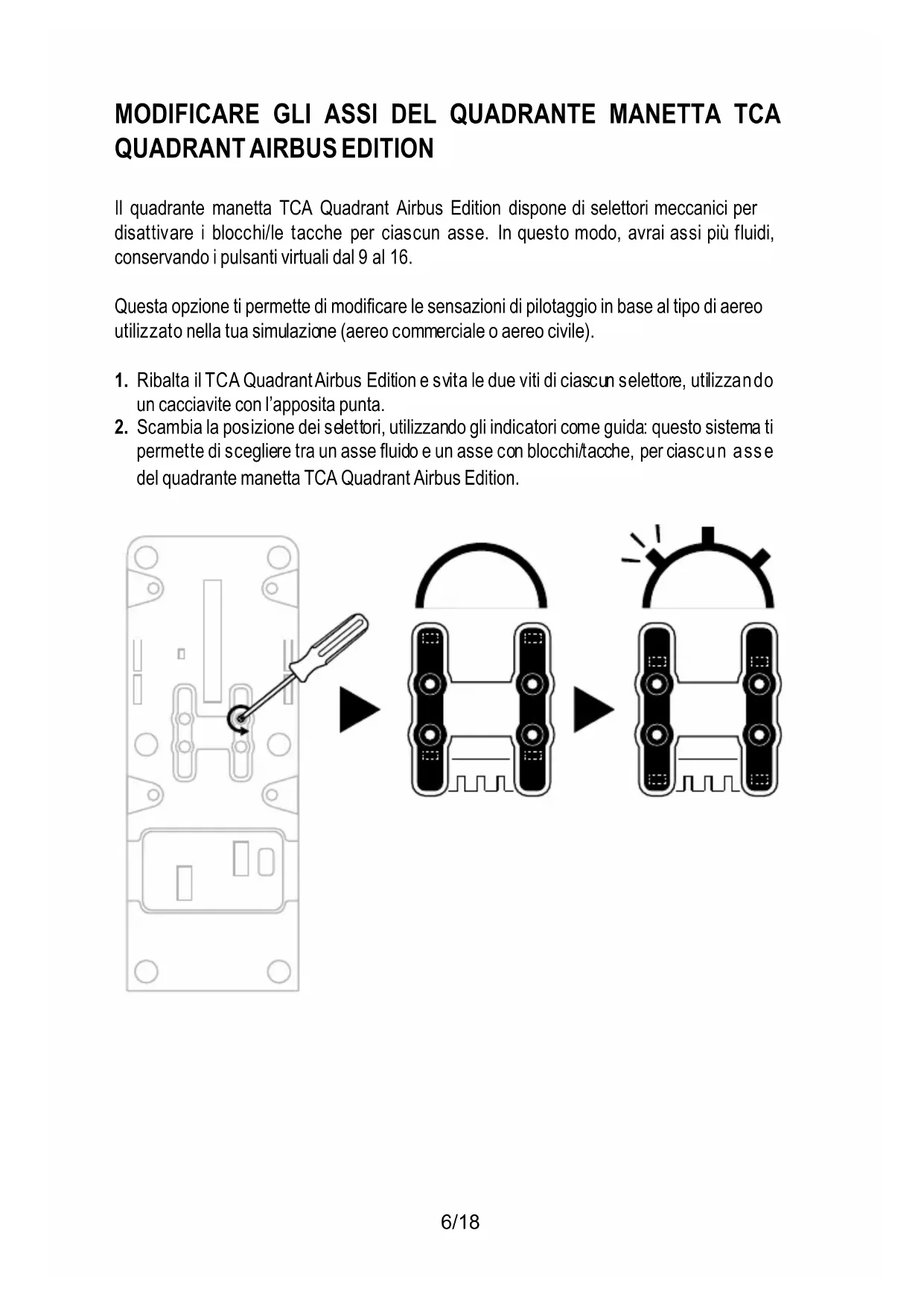

Il quadrante manetta TCA Quadrant Airbus Edition dispone di selettori meccanici per disattivare i blocchi/le tacche per ciascun asse. In quello modo, avrai assi più fluidi, conservando i pulsanti virtuali dal 9 al 16.

Questa opzione ti permette di modificare le sensazioni di pilotaggio in base al tipo di aereo utilizzato nella tua simulazione (aereo commerciale o aereo civile).

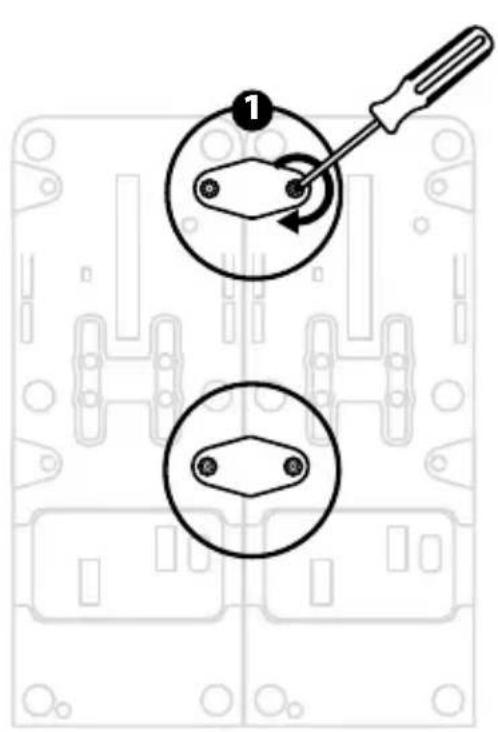

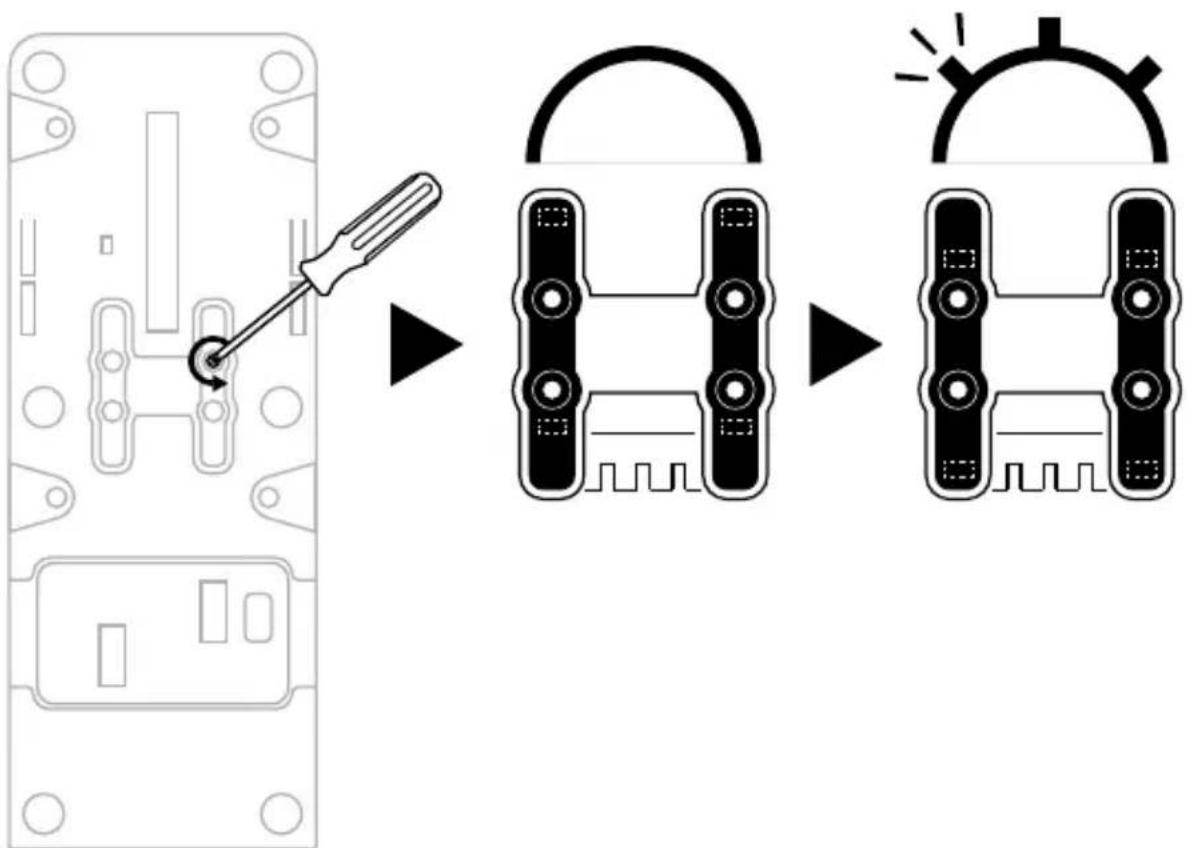

1. Ribalta il TCA Quadrant Airbus Edition e svita le due viti di ciascun selettore, utilizzando un cacciavite con l'apposita punta.
2. Scambia la posizione dei selettori, utilizzando gli indicatori come guida: questo sistema ti permette di scegliere tra un asse fluido e un asse con blocchi/tacche, per ciascun asse del quadrante manetta TCA Quadrant Airbus Edition.

DISABILITARE GLI INVERSORI DI SPINTA DEL QUADRANTE MANETTA TCA QUADRANT AIRBUS EDITION

Il quadrante manetta TCA Quadrant Airbus Edition dispone di pratici inversori di spinta, identici a quelli presenti sulle manette degli aerei commerciali Airbus. Per un pilotaggio più adatto all'aviazione civile, puoi disattivare il meccanismo inversore di spinta.

Modalità voli commerciali:

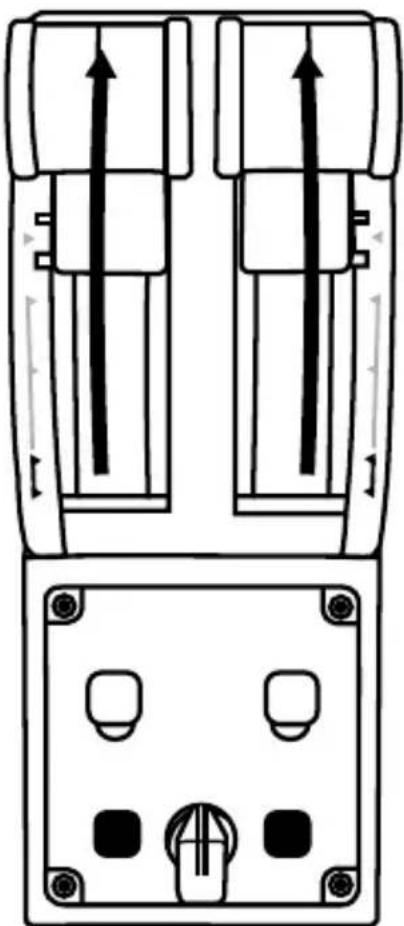

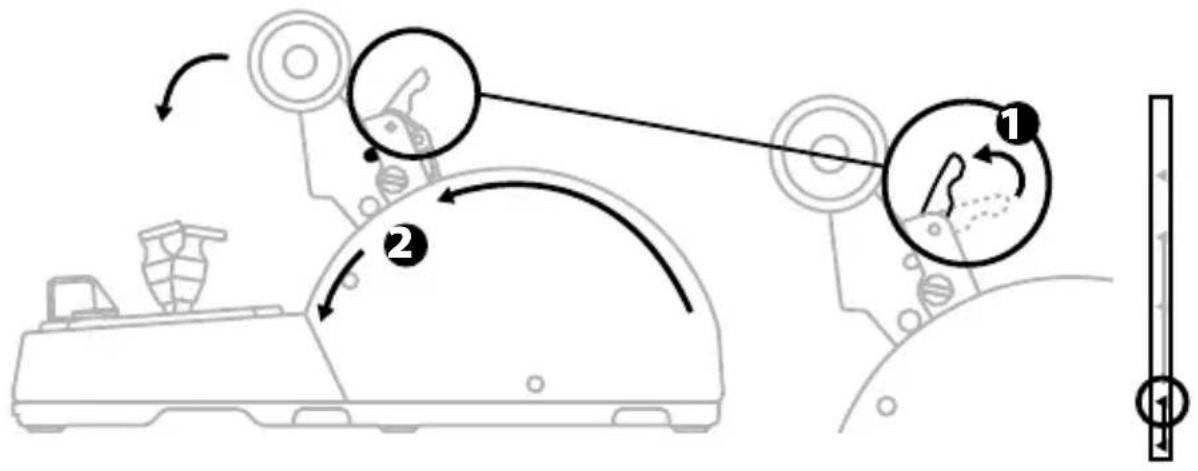

1. In fase di stop, solleva il meccanismo inversore di spinta.
2. Superando il punto di stop, attiverai l'inversore di spinta.

Modalità aviazione generale e civile:

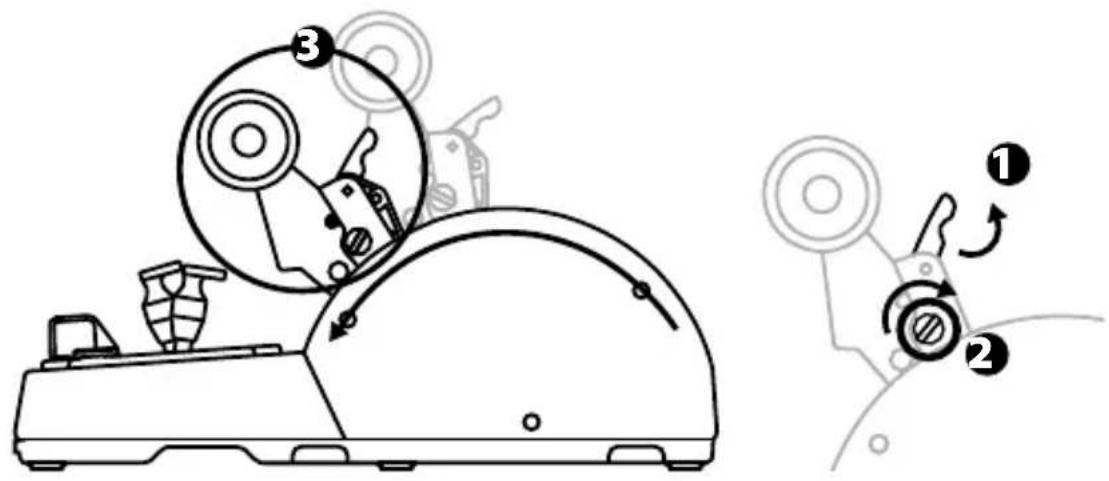

1. Solleva il meccanismo inversore di spinta.
2. Ruota il selettore in posizione "0" per disattivare il meccanismo inversore di spinta.
3. La leva della manetta può muoversi lungo l'intero asse.

COLLEGARE DUE QUADRANTI MANETTA TCA QUADRANT AIRBUS EDITION

Puoi collegare un secondo quadrante manetta TCA Quadrant Airbus Edition (venduto separamente): in quello modo, disporrai di un totale di 4assi, simulando, ad esempio, un aereo di linea commerciale quadrimotore.

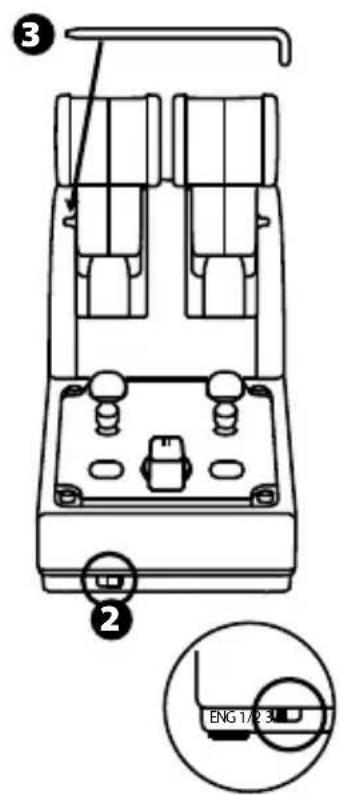

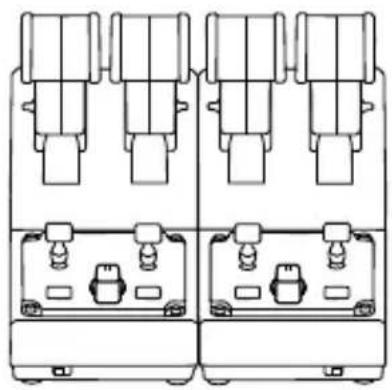

1. Ribalta entrambi i quadranti manetta TCA Quadrant Airbus Edition e uniscitra loro le due periferiche avvitando i due blocchi di aggancio acclusi al TCA Quadrant Airbus Edition.
2. Sul secondo quadrante manetta, sposta fisicamente il selettore in posizione 3/4, in modo tale da associare i motori 3 e 4 al secondo quadrante manetta (suPC, nel Pannello di controllo).
3. Collega gliassi tra loro accoppiandoli(1/2 e 3/4),per poterli muovere all'unisono più facilemente,utilizzando la barra orizzontale inclusa in ciascun TCA Quadrant Airbus Edition.

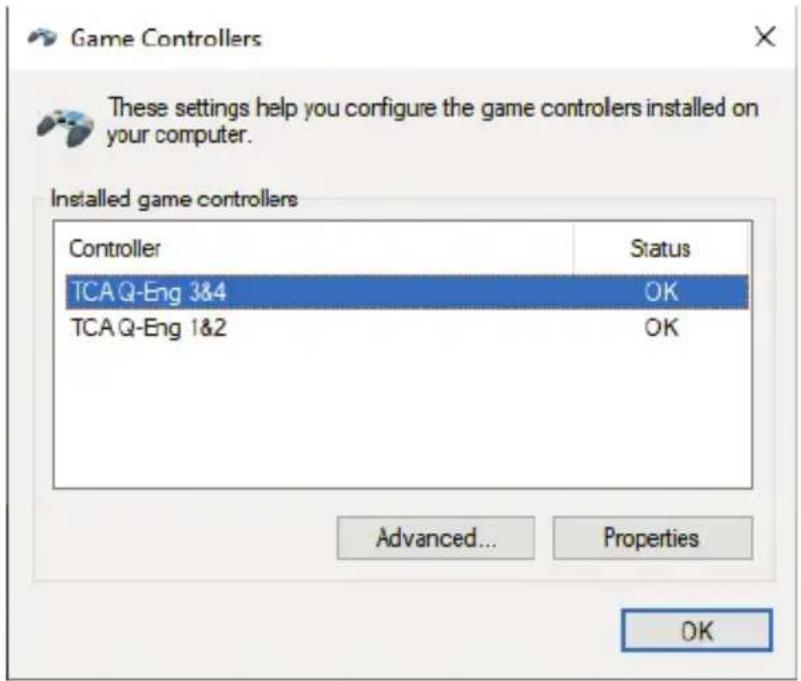

1. Una volta collegate entrambé le periferiche al tuo PC via USB, compariranno singolarmente nella finestra di dialogo Periferiche di gioco:

COLLEGARE IL QUADRANTE MANETTA TCA QUADRANT AIRBUS EDITION AL TCA QUADRANT ADD-ON AIRBUS EDITION*

• Venduto separatamente

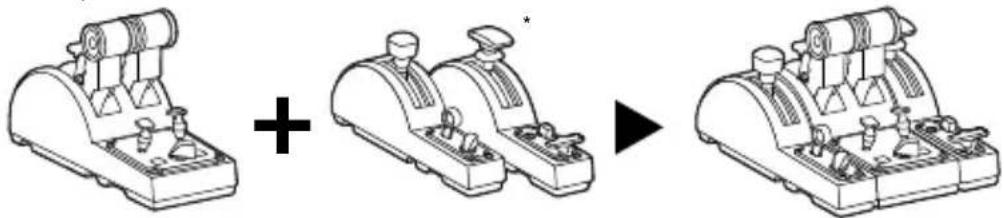

Il quadrante manetta TCA Quadrant Airbus Edition ti permette di collegare i moduli aggiuntivi TCA Quadrant Add-On Airbus Edition (venduti separatamente) ad entrambi i lati del TCA Quadrant Airbus Edition.

Questa modularità agginge nuoviassi e nuovi pulsanti, ampliando le cinematiche di decollo, volo e atterraggio del quadrante manetta TCA Quadrant Airbus Edition.

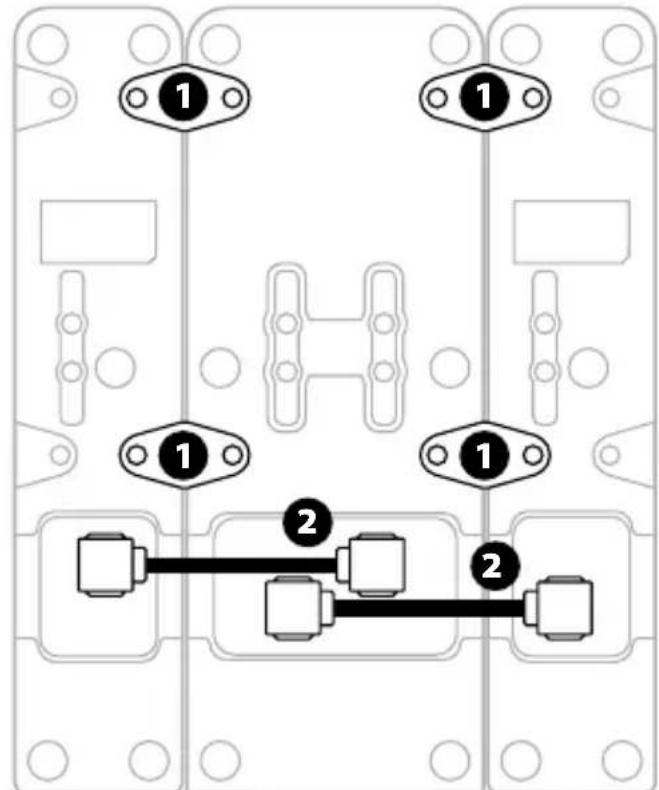

1. Ribalta il quadrante manetta TCA Quadrant Airbus Edition e i due moduli aggiuntivi TCA Quadrant Add-On Airbus Edition, dopodiche (utilizzandoun cacciavite con l'apposita punta) avvita i quattro blocchi di aggancio acclusi al quadrante manetta TCA Quadrant Airbus Edition e al TCA Quadrant Add-On Airbus Edition, unendo tra loro le tre periferiche: il modulo Aerofreno alla sinistra del TCA Quadrant Airbus Edition e il modulo Flap a destra.

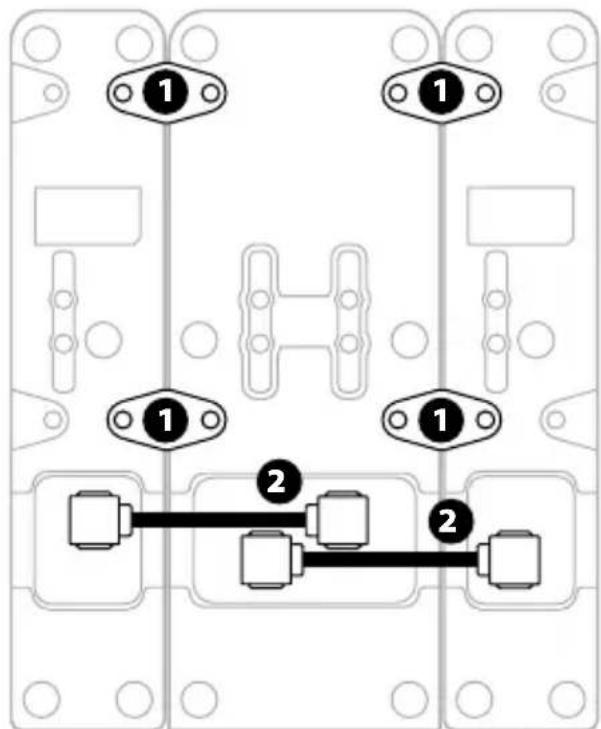

2. Collega i cavi SATA acclusi al TCA Quadrant Add-On Airbus Edition ai connettori SATA del TCA Quadrant Airbus Edition.

• Per non rischiare di danneggiare i prodotti, per avvitare/svitare le viti, utilizza un cacciavite dotato dell'apposita punta.
• Utilizza solo i cavi ufficiali forniti da Thrustmaster.

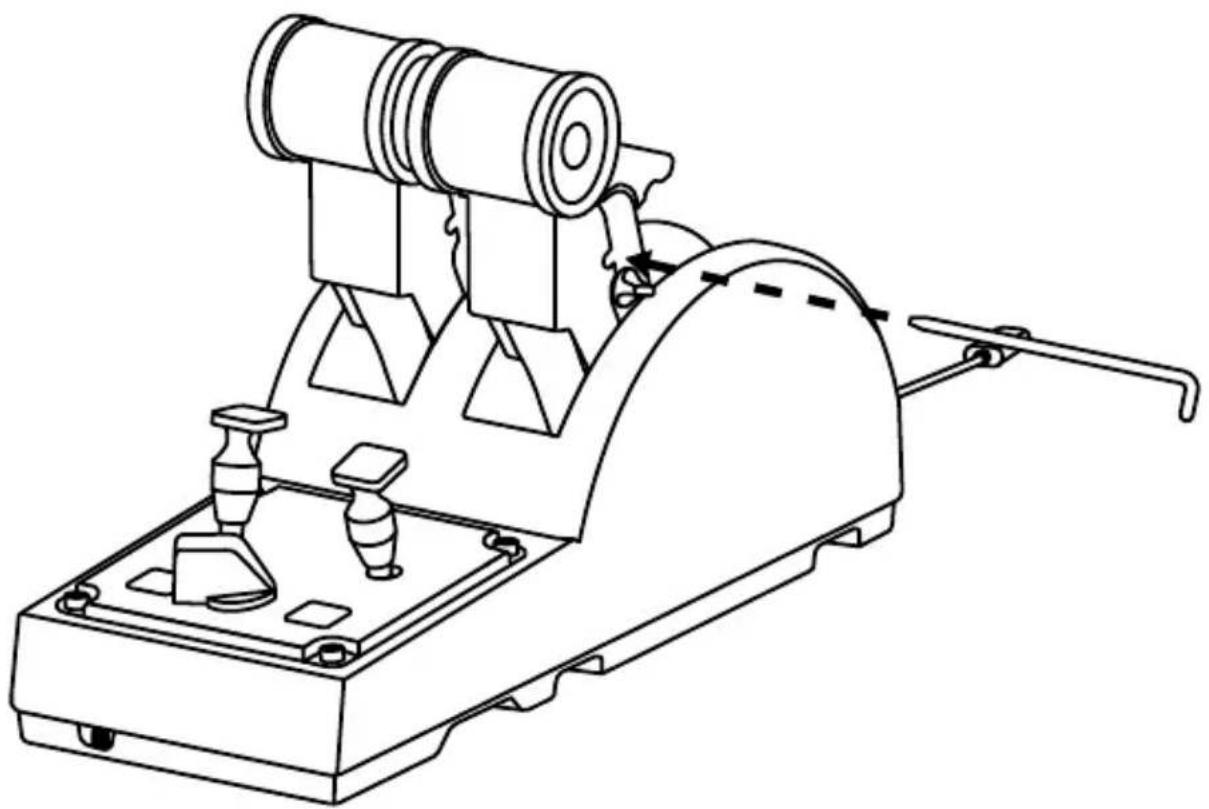

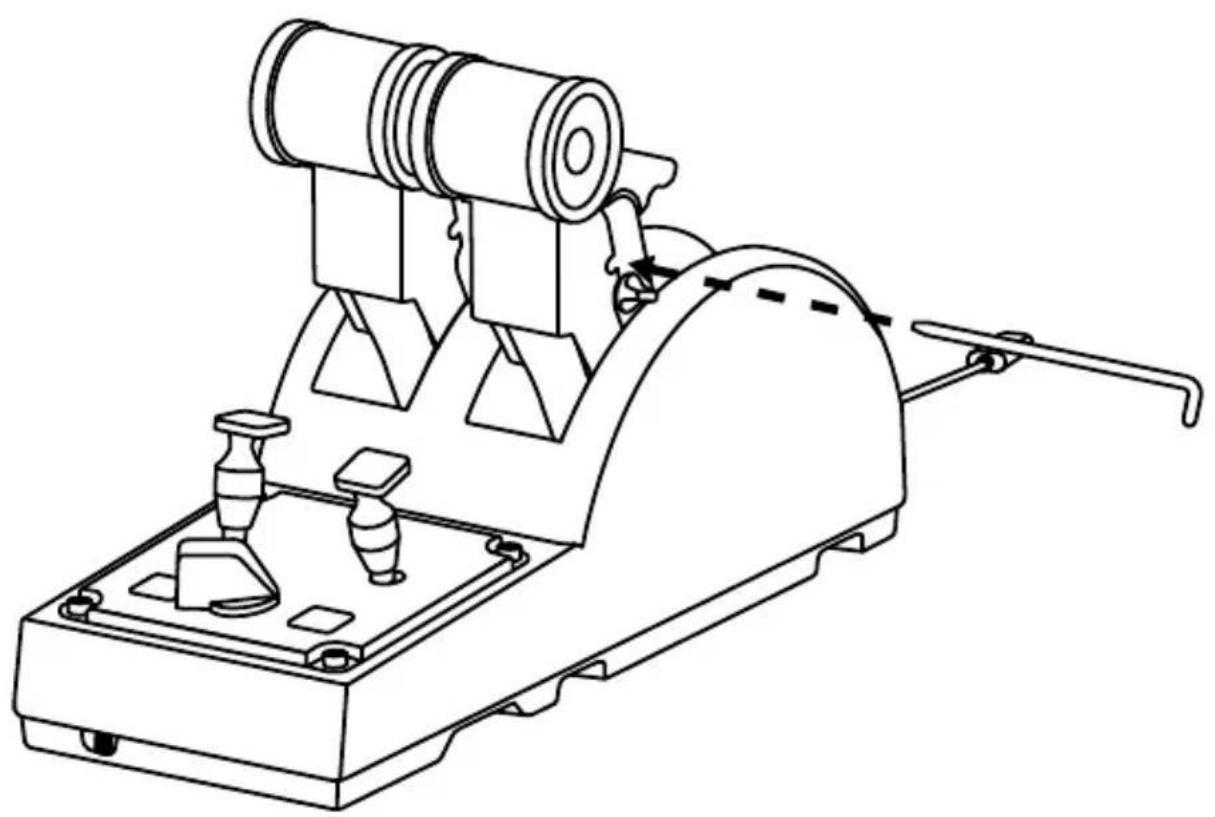

AGGANCIARE/SEPARAREIDUE INVERSORIDI SPINTA

Per collegare tra loro le due leve di spinta, utilizza la barra orizzontale acclusa al quadrante manetta TCA Quadrant Airbus Edition.

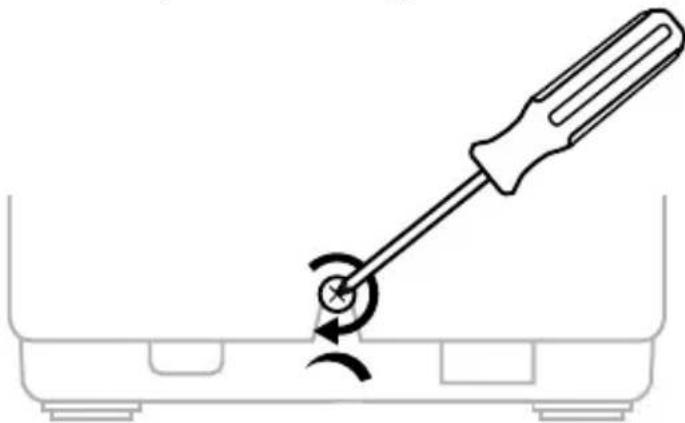

REGOLARE LA RESISTENZA

AVVISI IMPORTANTI:

• La resistenza predefinita delle due leve di spinta è pari al 50%.

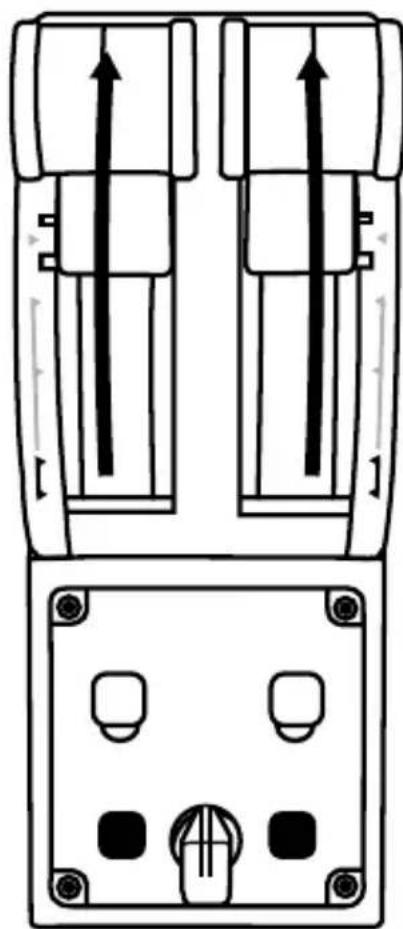

• Per poter eseguire delle regolazioni di precisione, in base alle tue preferenze, cui puoi ruotare la vite di regolazione della resistenza utilizzando un cacciavite c on l'appos ita punta, o l'acclusa barra orizzontale.

• Spingi completeness in avanti entrambhe le leve di spinta, quando accedi alla vite di regolazione della resistenza presente sul retro del TCA Quadrant Airbus Edition.

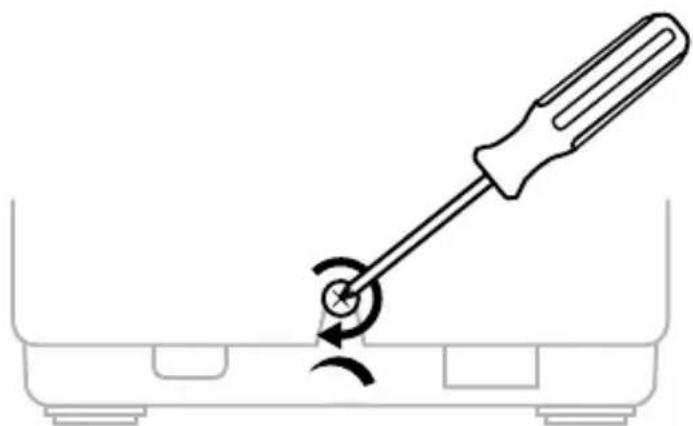

1. Per augmentare la resistenza, ruota la vite di regolazione in senso orario.

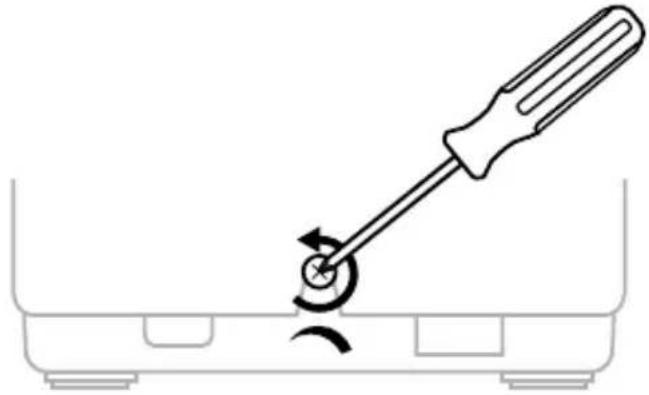

1. Per diminuire la resistenza, ruota la vite di regolazione in senso antiorario.

• Per non rischiare di danneggiare il meccanismo di resistenza, fai attenzione a non stringere troppo la vite di regolazione: appena awerti della resistenza, smetti di ruotare la vite.
• Non svitare mai del tutto la vite di regolazione, altrimenti questa potrebbe cadere all'interno del TCA Quadrant Airbus Edition.

FISSARE IL QUADRANTE MANETTA TCA QUADRANT AIRBUS EDITION A UN ABITACOLO O AD ALTRA SUPERFICIE FISSA

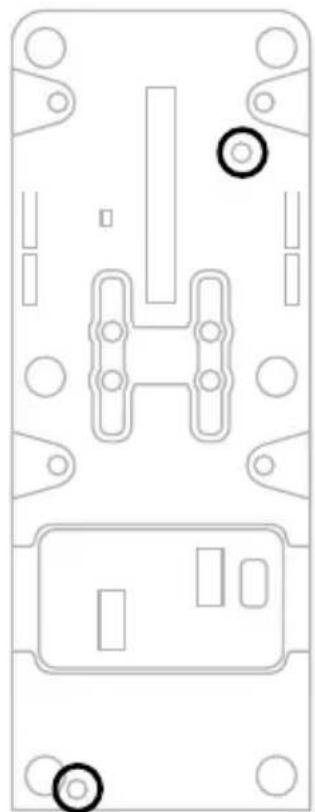

Per fissare il TCA Quadrant Airbus Edition a un abitacolo o ad alla superficie fiss a, puoi sfruttare i due fori presenti nella parte inferiore del TCA Quadrant Airbus Edition, utilizzato delle viti M6 (non incluse).

COLLEGARE IL SISTEMA DI TIMONAGGIO TFRP* AL QUADRANTE MANETTA TCA QUADRANT AIRBUS EDITION

• Venduto separatamente

Il quadrante manetta TCA Quadrant Airbus Edition dispone di 7assi, di cui 3 sono riservati alsystema di timonaggio TFRP.

Ilsystemadi timonaggioTFRP sicollegadirettamente al quadrante manetta TCA Quadrant Airbus Edition.

1. Collega il connettore maschio RJ12 delsystema di timonaggio TFRP al connettore femmina RJ12 presente sul retro del quadrante manetta TCA Quadrant Airbus Edition.
2. Collega il connettore USB del quadrante manetta TCA Quadrant Airbus Edition a una porta USB del loro PC.

Avvisi importanti sullacalibrazione automatica degli assi:

• Ogni volta che colleghi ilsystema di timonaggio TFRP al quadrante manetta TCA Quadrant Airbus Edition, lascia sempre il systema di timonaggio al centro: durante esta procedura, non appoggiare mai i loro piedi sui pedali del systema di timonaggio TFRP.
• 13assi dei pedali si calibrano automaticamente dopo alcuni movimenti e dopo che verranno raggiunti i blocchi fisici dell'asse del timone e dei 2assi del freno differenziale.

SOFTWARE DIPROGRAMMAZIONE AVANZATA T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical Editor)

Visita il site https://support.thrustmaster.com. Clicca su Joystick/ TCA Quadrant Airbus Edition, dopodiché scegli Software. Scarica e installa il software di programmazione avanzata T.A.R.G.E.T.

Funzioni principali di T.A.R.G.E.T:

• Svariate configurazioni possibili per gli assi.
• Svariati livelli di programmazione possibili: Basic, Advanced e Script.
• Uso del principio del Drag and Drop.
• Possibilità di abbinare il quadrante manetta TCA Quadrant Airbus Edition a diversi joystick Thrustmaster (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack, tutti compatibilianche con T.A.R.G.E.T), che verranno poi riconosciuti come singole periferiche USB.
• Accesso a profili avanzati creati alla community Thrustmaster.

AVVISE RISOLUZIONE DEI PROBLEMI

• Il mio quadrante manetta TCA Quadrant Airbus Edition non funzion a correttamente o sembra non essere calibrato correttamente.

• Spegni il tuo PC e scollega il connettore USB del quadrante manetta TCA Quadrant Airbus Edition. Dopodiché, ricollega il connettore USB, riaccendi il tuo PC e riav via il tuo gioco.

• Quando colleghi il connettore USB del quadrante manetta TCA Quadrant Airbus Edition, se stai utilizzato il sistema di timonaggio TFRP (venduto separatamente), lascia sempre l'asse del timone al centro: durante cette procedura, non appoggiare mai i loro piedi sui pedali del sistema di timonaggio TFRP.

• Non riesco a configurare il mio quadrant e manetta TCA Quadrant Airbus Edition.

• Nel menu Opzioni / Controller / Gamepad o Joystick del tuo gioco, selezione la configurazione corretta o riconfigura completeness le opzioni del controller.

• Per ulteriori informazioni, fai riferimento al manuale d'uso del tuo gioco o all'auto online.

• Usa il software di programmazione avanzata T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EditTor).

• Il mio quadrante manetta TCA Quadrant Airbus Edition è troppo sensibile o non sensibile abbastanza.

• Gliassi del quadrante manetta TCA Quadrant Airbus Edition si calibrano automaticamente dopo pochi movimenti e dopo aver raggiunto i blocchi fisici degliassi.

• Nel menu Opzioni / Controller / Gamepad o Joystick del tuo gioco, regola la sensibilità e le zone morte per il tuo controller (se tali opzioni fosso rido disponibili).
• Us a il software di programmazione avanzata T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EditTor).

Questa periferica è stata concepita per essere utilizzata unicamente in ambito videoludico. è severamente vietato utilizzato Questa periferica per attività di allenamento professionali.

Informazioni sulla garanzia al consumatore

A livello mondiale, Guillemot Corporation S.A., avente sede legale in Place du Granier, B.P. 97143, 35571 Chantepie, Francia (d'ora in avanti "Guillemot") garantisce al consumatore che il presente prodotto Thrustmaster sare privo di difetti relativi ai materiali e alla fabbricazione, per un periodo di garanzia corrispondente al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto in questione. Nei paesi della Comunità Europea, tale periodo equivale a due (2) anni a partire alla consegna del prodotto Thrustmaster. In altri paesi, la durata della garanzia corrisponde al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto Thrustmaster in base alle leggi applicabili nel paese in cui il consumatore risiedeva alla data di acquisto del prodotto Thrustmaster (qualora nel paese in questione non esistesse alcuna norma a riguardo, il periodo di garanzia corrisponderà a un (1) anno a partire alla data originale di acquisto del prodotto Thrustmaster).

Qualora, durante il periodo di garanzia, il prodotto dovesse apparire difettoso, contatti immediatamente l'Assistenza Tecnica, che le indichera la procedura da seguire. Qualora il difetto dovesse essere confirmato, il prodotto dovrè essere riportato al luogo di acquisto (o qualsiasi altri luogo indicato dall'Assistenza Tecnica).

Nel contesto della presente garanzia, il prodotto difettoso di proprieta del consumatore potra essere sostituito o reso nuovamente funzionante, a discrezione dell'Assistenza Tecnica. Se, durante il periodo coperto alla garanzia, il prodotto Thrustmaster fosse oggettato di tale rimessa in operatività, alla rimanente durata della garanzia dovrè essere aggiunto un periodo di almeno sette (7) giorni, durante il quale il prodotto risulta non utilizzabile (tale periodo intercorre dalla data della richiesta di intervento da parte del consumatore o nella data in cui il prodotto in questione è reso disponibile per la rimessa in operatività, quello nel caso in cui tale data sia successiva alla data di richiesta di intervento). Qualora le leggi applicabili in materia lo consentano, la totale responsabilità di Guillemot e delle sue controllate (compresi i anni seguenti) si limita alla rimessa in operatività o alla sostituzione del prodotto Thrustmaster. Qualora le leggi applicabili in materia lo consentano, Guillemot dec lina agli garanzia sulla commercialisità o la conformità a finalità particolare.

La presente garanzia non potrè essere applicata: (1) se il prodotto è stato modificato, aperto, alterato o ha subito danni derivanti da un uso inappropriato o non autorizzato, da negligenza, da un incidente, alla semiclassical usura, o da qualsiasi altra causa non riconducibile a difetti nei materiali o nell'assemblaggio (compresi, ma non i soli, prodotti Thrustmaster combinati con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o qualsias i alt ro elemento non fornito da Guillemot per questo prodotto); (2) nel caso in cui il prodotto sia stato utilizzato per qualsiasi alto scopo al di fuori dell'uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi,Allenamenti, concorsi); (3) in caso di mancato rispetto delle istruzioni fornite dall'Assistenza Tecnica; (4) in caso di s software, ovvero software soggetti a una specifica garanzia; (5) ai materiali di consumo (elementi che richiedono la loro sostituzione al termine della loro durata di esercizio come, ad es empio, batterie di tipo convenzione o cuscinetti protettivi per auricdari o cuffie); (6)agli accessori (ad esempio, cavi, custodie, borsette, borse, cinturini); (7) se il prodotto è stato venduto ad un'asta pubblica.

La presente garanzia non è trasferibile.

I diritti legali del consumatore, stabiliti delle leggi vigenti in materia di vendita di beni di consumo nel relativo paese, non vengono intaccati alla presente garanzia.

Disposizioni addizzionali sulla garanzia

Per tutta la durata della garanzia, in linea di principio, Guillemot non fornirà alcuna parte di ricambio, in quanto la sola Assistenza Tecnica è la parte autorizzata ad aprire e/o rimettere in funzionamento tutti i prodotti Thrustmaster (fatta eccezione per eventuali procedure di rimessa in operatività che l'Assistenza Tecnica potrebbe richiedere al consumatore,trasverso istruzioni scritte - viste, ad esempio, la semplicità e la mancanza di riservatezza a della procedura di rimessa in operatività - e fornendo al consumatore le necessarie parti di ricambio, se ve ne fosse l'esigenza).

Considerando i propri cieli di innovazione e per proteggere il proprio know-how e i propri segreti commerciali, in linea di principio, Guillemot non fornirà alcuna notific a o parte di ricambio finalizzata alla rimessa in attività di un qualunque prodotto Thrustmaster il cui periodo di garanzia risultasse scaduto.

Responsibilità

Qualora le leggi applicabili in materia lo consentano, Guillemot Corporation S.A. (d'ora in avanti "Guillemot") e le sue controllate declinano agli responsabilità per qualsiasi danno derivante da almeno una delle seguenti condizioni: (1) il prodotto è stato modificato, aperto o alterato; (2) mancato rispetto delle istruzioni di installatione; (3) uso inappropriato o non permesso, negligenza, incidente (come, ad esempio, un impatto); (4) semplice usura; (5) utilizzo del prodotto per qualsiasi altro scopo al di fuori dell'uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi,allenamenti, concorsi). Qualora le leggi applicabili in materia lo consentano, Guillemot e le sue controllate declinano agli responsabilità per qualsiasi danno non riconducibile a difetti nei materiali o nella fabbricazione del prodotto (compresi, ma non i soli, potenziali danni causati direttamente o indirettamente da un qualunque software, oppure dall'uso del prodotto Thrustmaster in combinazione con elementi inadatti, tra cui, in particolare, batterie ricaricabili, c aricatori o qualsiasi altri elemento non fornito da Guillemot per quello prodotto).

COPYRIGHT

© 2020 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster® è un marchio registrato di proprietà di Guillemot Corporation S.A.

AIRBUS, il relativo logo e i marchi di loro prodotti e servizi, sono marchi registrati di proprietà di Airbus. Tutti i diritti riservati.

© Airbus 2020. Tutti i diritti riservati. Accomgnato da licenza ufficiale Airbus.

Tutti gli altri marchi appar tengono ai legittimi proprietari. Ilustrazioni esclude. I conteni, i designe le caratteristiche possono essere oggettodi modifiche alla preavv iso e possono variare da un Paese all'alto. Fabbricato in Cina.

RACCOMANDAZIONI SULLA TUTELA DELL'AMBIENTE

• Nell'Unione Europea: Al termine della sua vita operativa, questo prodotto non dovrebbe essere gettato assieme ai comuni rifiuti, ma dovrebbe essere portato ad un apposto punto di raccolta destinato al riciclaggio del Materiale Elettrico ed Elettronico.

Cio è confirmato dal symbolo riportato sul prodotto, nel manuale d'uso o sulla confezione.

A seconda delle proprie caratteristiche, i materiali potrebbero essere riciclati.

Tramite il riciclaggio ed altre forme di trattamento del Materiale Elettrico ed Elettronico, è possibile fornire un importante contributo per la salvaguardia dell'ambiente.

Per conoscere i punti di raccolta più vicini a te, contatta le autorità locali competenti.

In tutti gli altri Paesi: per favore, rispetto le leggi locali sul ricicchio dei materiali elettrici ed elettronici.

Informazioni da conservare. I colori e le decorazioni possono variare.

I ganci di plastica e gli adesivi dovrebbero essere rimossi dal prodotto prima che quest'ultimo venga utilizzato.

Questo prodotto è conforme con le norme relative ai bambini di età superiore ai 14 anni. Non è adatto all'uso da parte di bambini di età inferiore ai 14 anni.

*Valido solo in UE e Turchia
