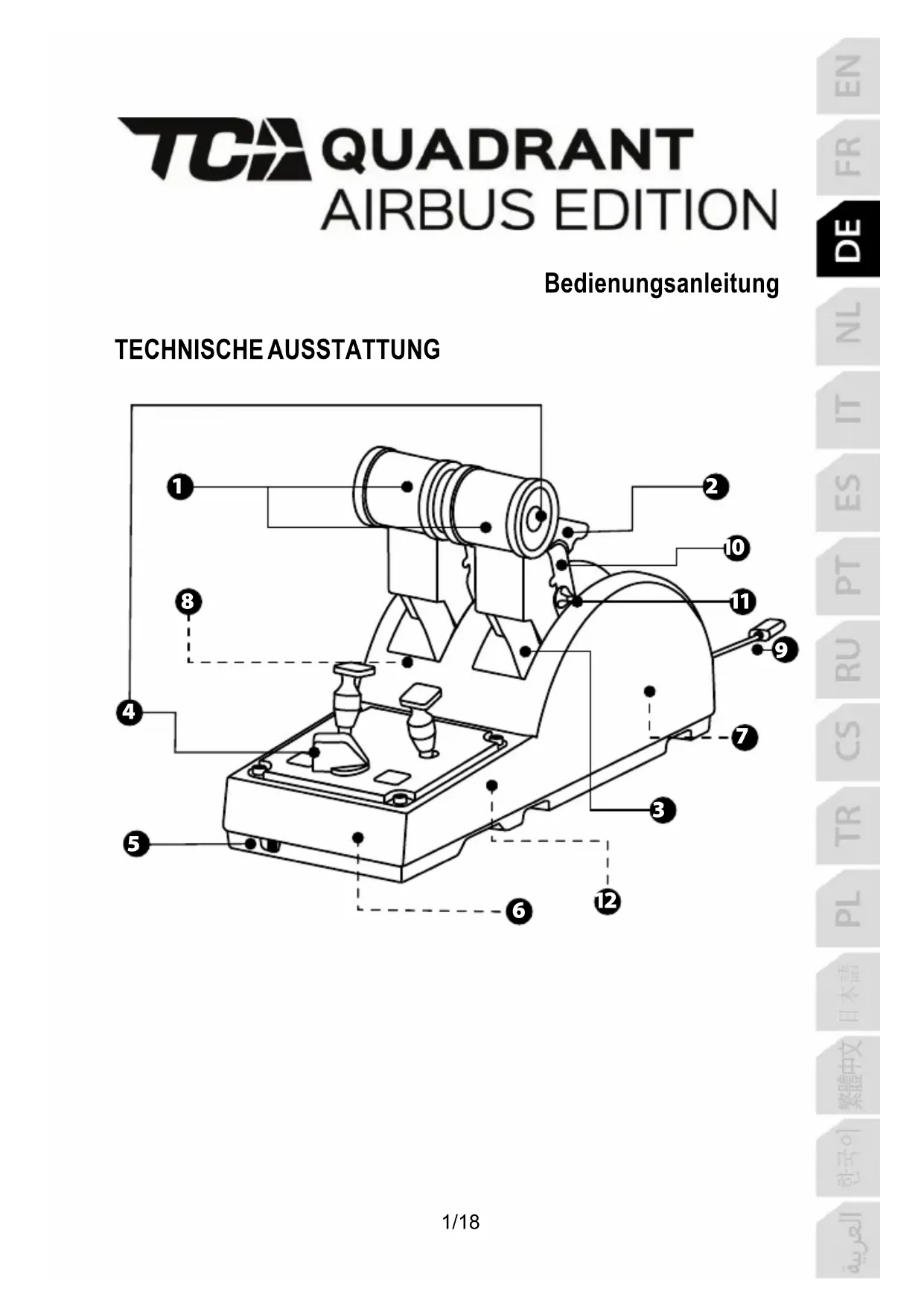

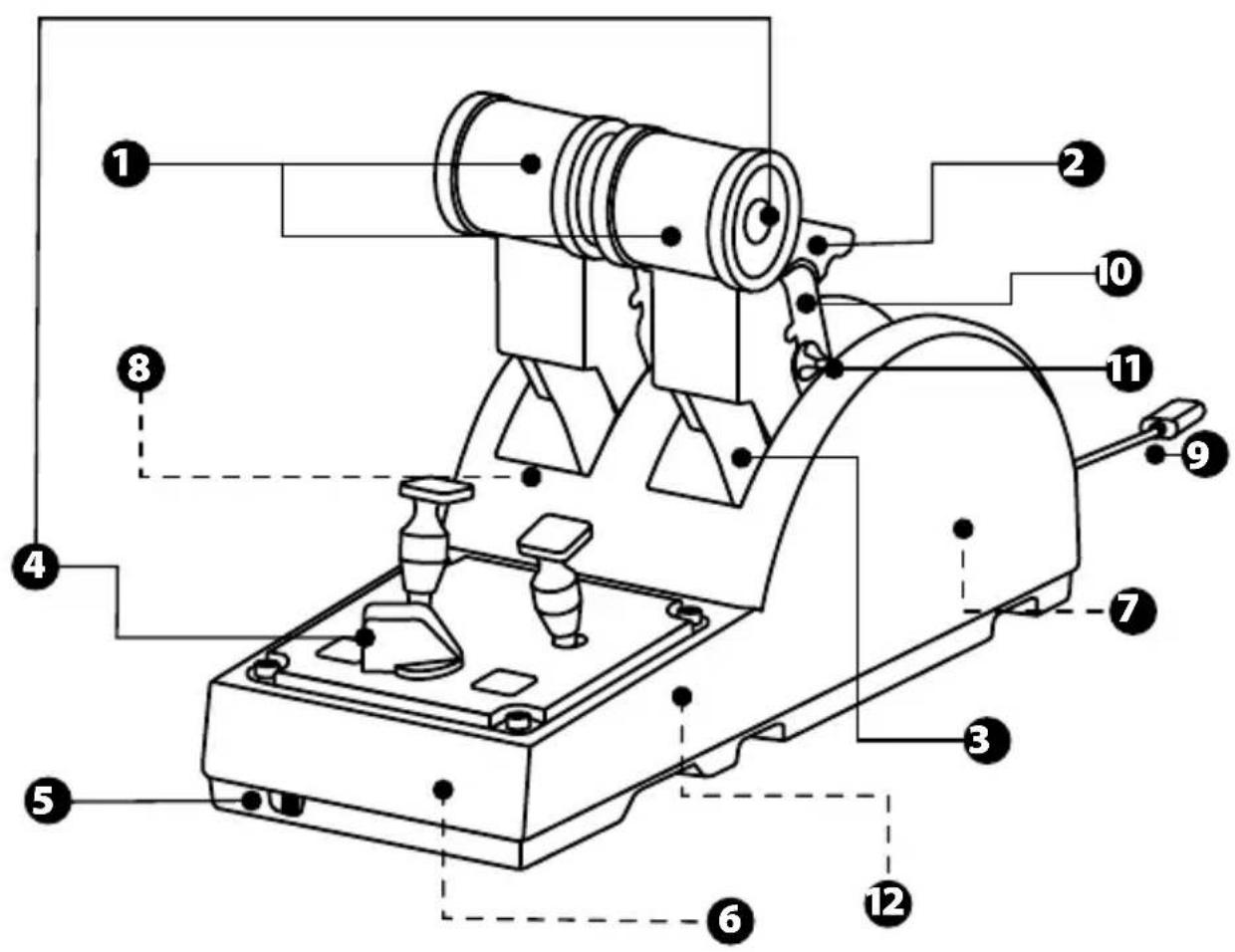

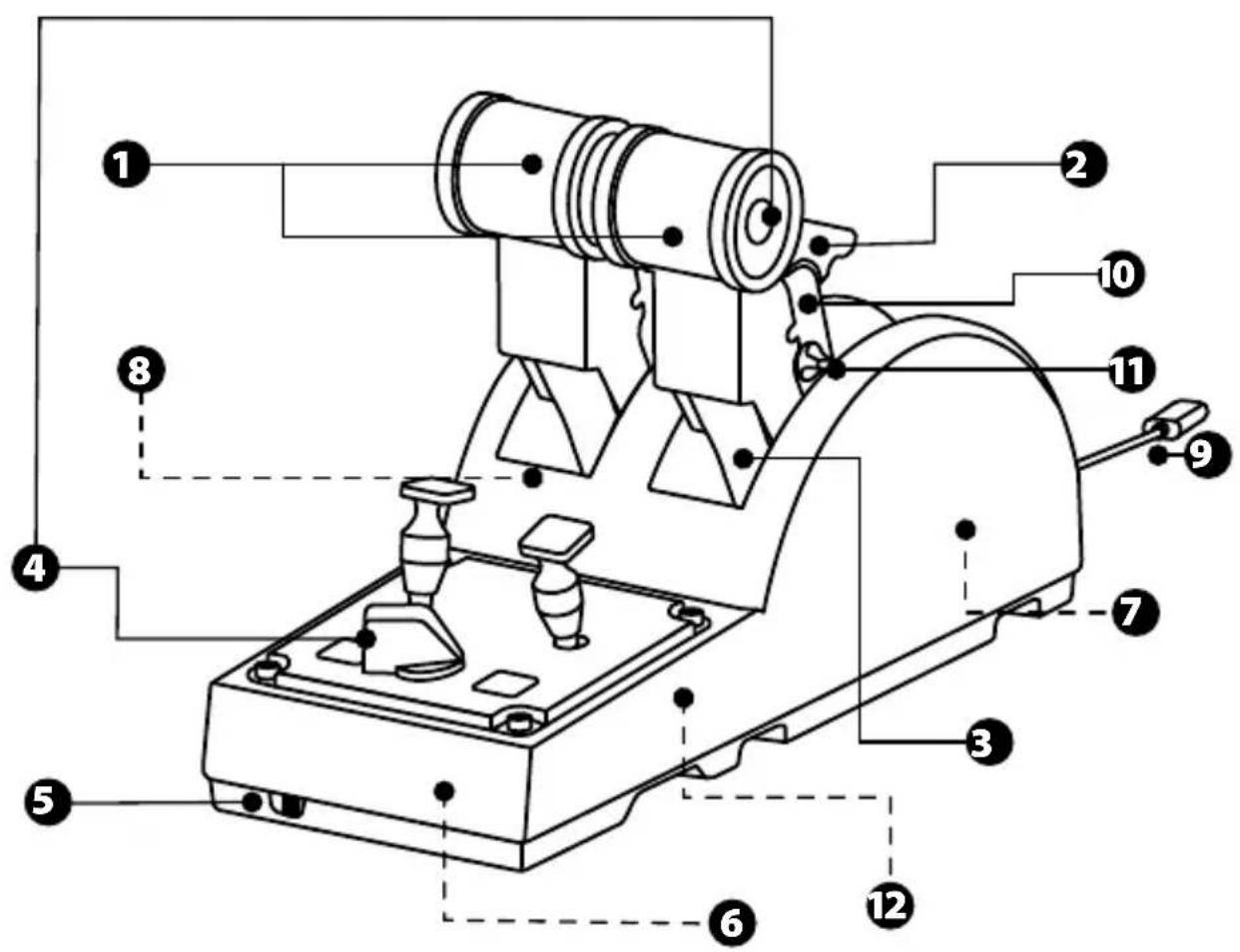

Bedienungsanleitung TECHNISCHE AUSSTATTUNG

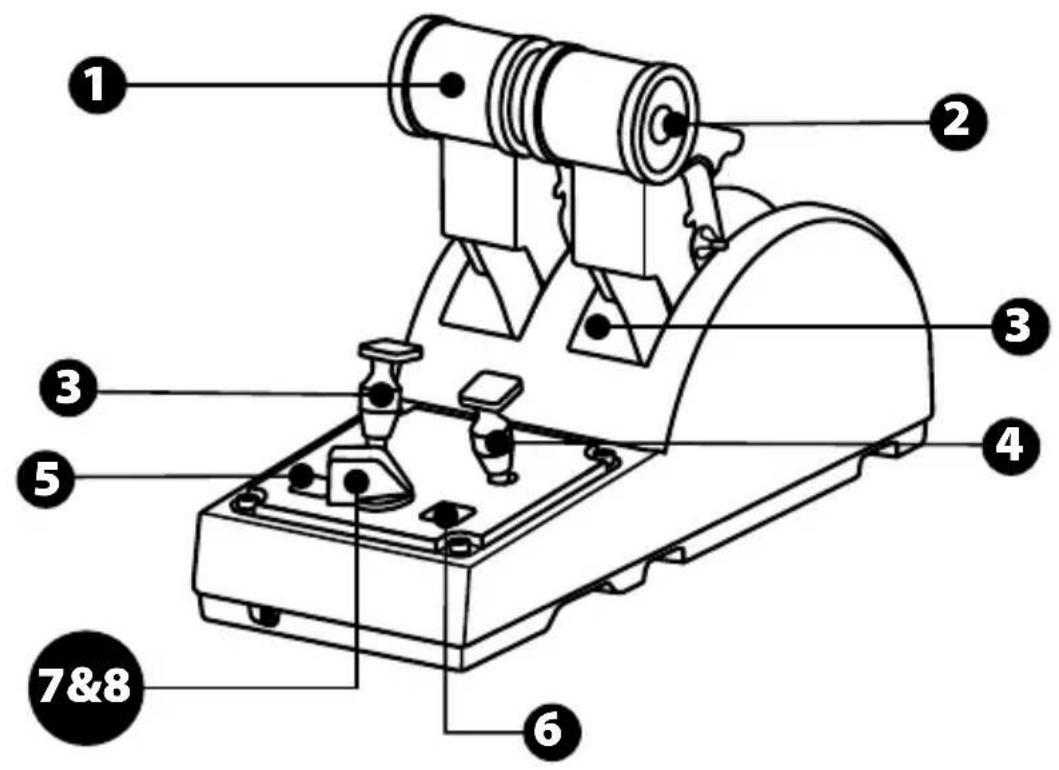

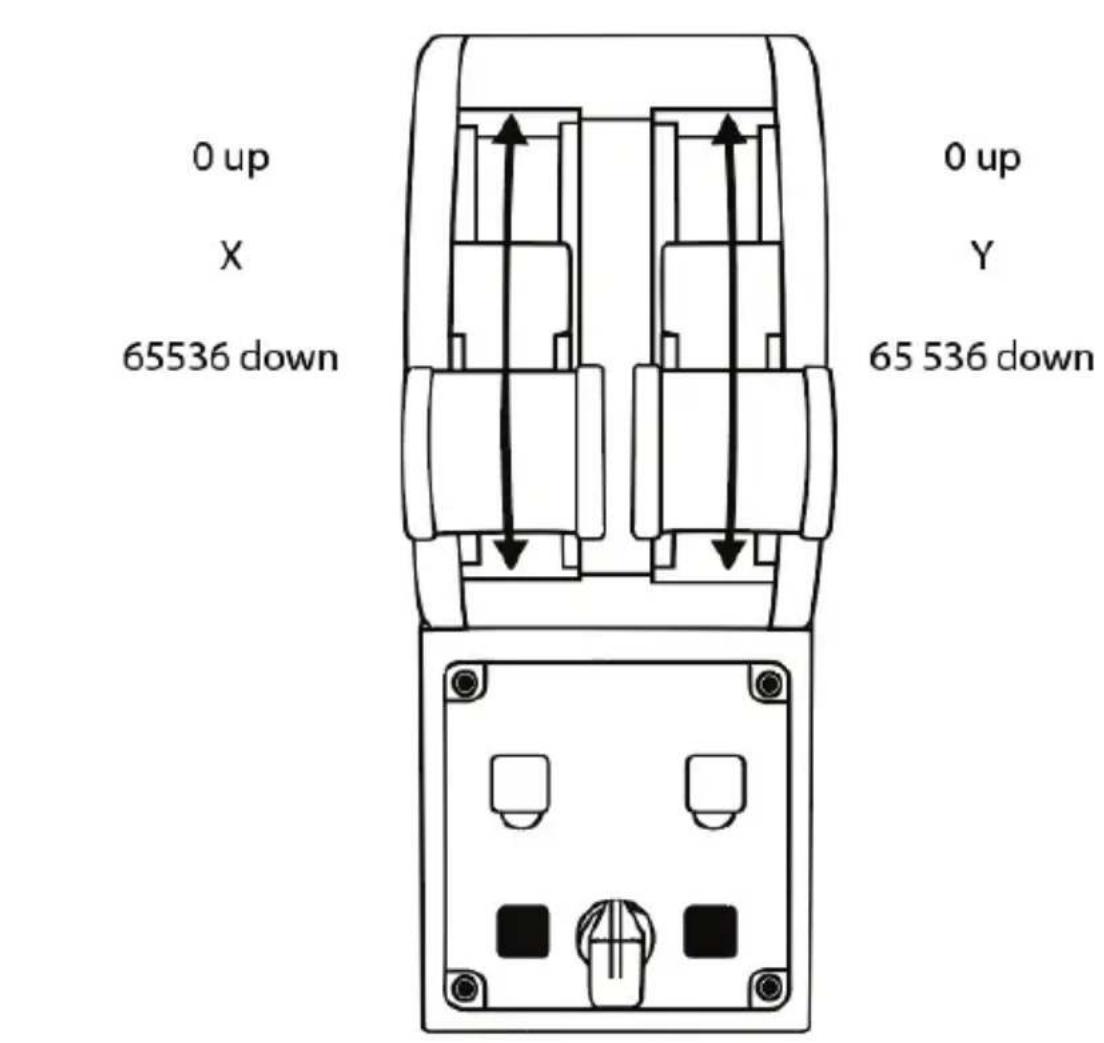

X- und Y-Achse des Schubhebels

2. Schubumkehr-Mechanismus an der

3. 4 Arretierungen pro Achse – 4

virtuelle Tasten pro Achse

5. Wählschalter für Triebwerke: 1/2

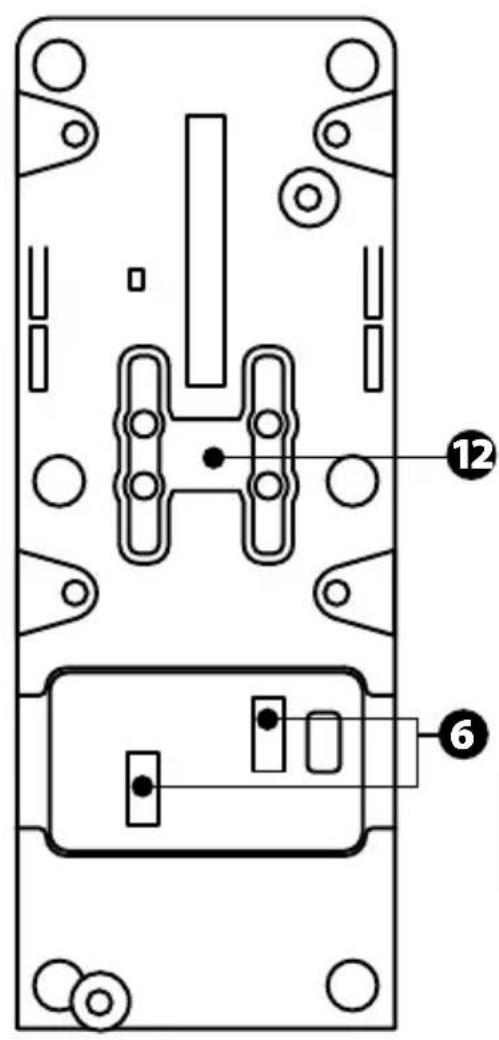

6. SATA-Anschlüsse für externe TCA

Quadrant Add-On Airbus Edition- Module (Add-on separat erhältlich)

Anschluss für TFRP-Steuerruder- System (separat erhältlich)

8. Schraube zur Friktionseinstellung

9. USB-Anschluss (Typ B)

Aktivierung/Deaktivierung der Schubumkehr an jeder Achse

Aktivierung/Deaktivierung der Arretierungen an jeder Achse3/18

INSTALLATION AUF EINEM PC

1. Bitte besuchen Sie https://support.thrustmaster.com/

. Klicken Sie auf Joysticks / TCA Quadrant Airbus Edition und wählen Sie Treiber. Laden Sie den PC-Treiber herunter und installieren Sie ihn und seine für Windows angepasste Schnittstelle der Systemsteuerung.

2. Nach der Installation des PC-Treibers verbinden Sie den USB-Anschluss des Geräts m it

einem der USB-Ports Ihres Computers.

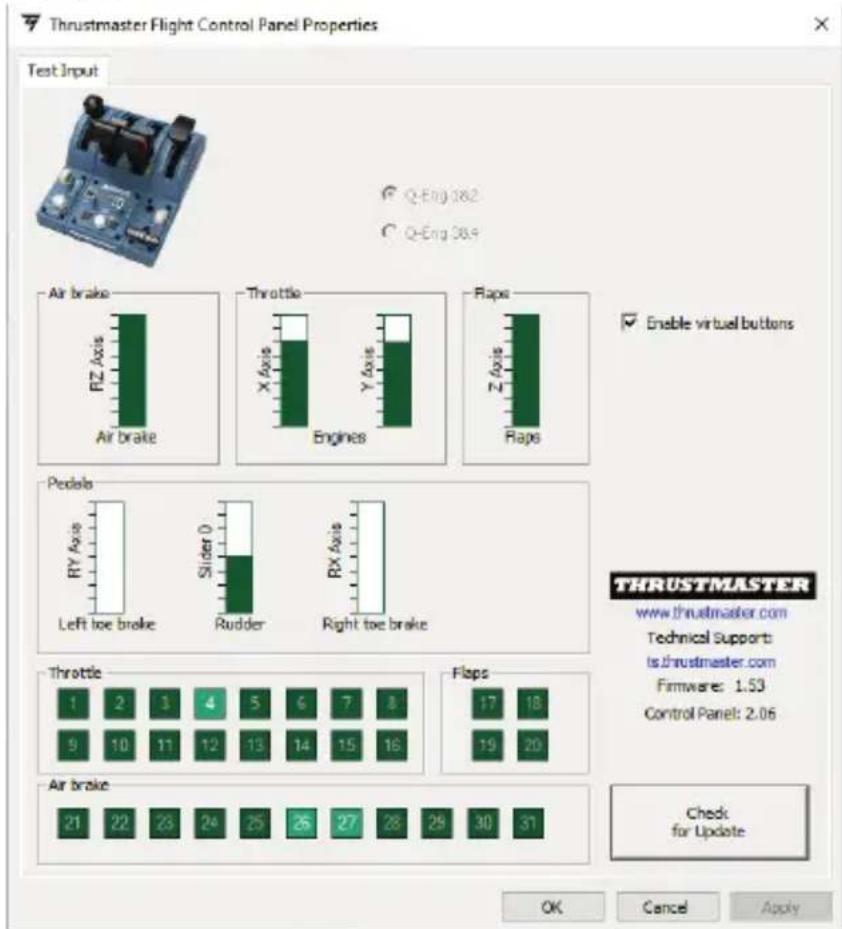

3. Zum Öffnen der Systemsteuerung klicken Sie Start / Apps / Thrustmaster /

Systemsteuerung (in Windows® 10 / 8.1 / 8). Es öffnet sich das Dialogfeld Gamecon troller. Das Zubehör ist unter dem Namen TCA Q-Eng 1&2 (oder TCA Q-Eng 3&4, was von der Position des Wählschalters für die Triebwerke abhängt [5]) aufgelistet, daneben steht als Status OK.

4. In dem Dialogfeld Gamecontroller klicken Sie auf Eigenschaften, um alle Funktionen zu

sehen und zu testen. Enable virtual buttons (Virtuelle Tasten aktivieren) : Diese Funktion ermöglicht es, die virtuellen Tasten auf den Schubhebel-Achsen zu aktivieren oder zu deaktivieren. Klicken Sie auf Apply (Anwenden), sobald Sie Ihren Modus ausgewählt haben. Sie sind jetzt soweit, dass Sie spielen können!4/18

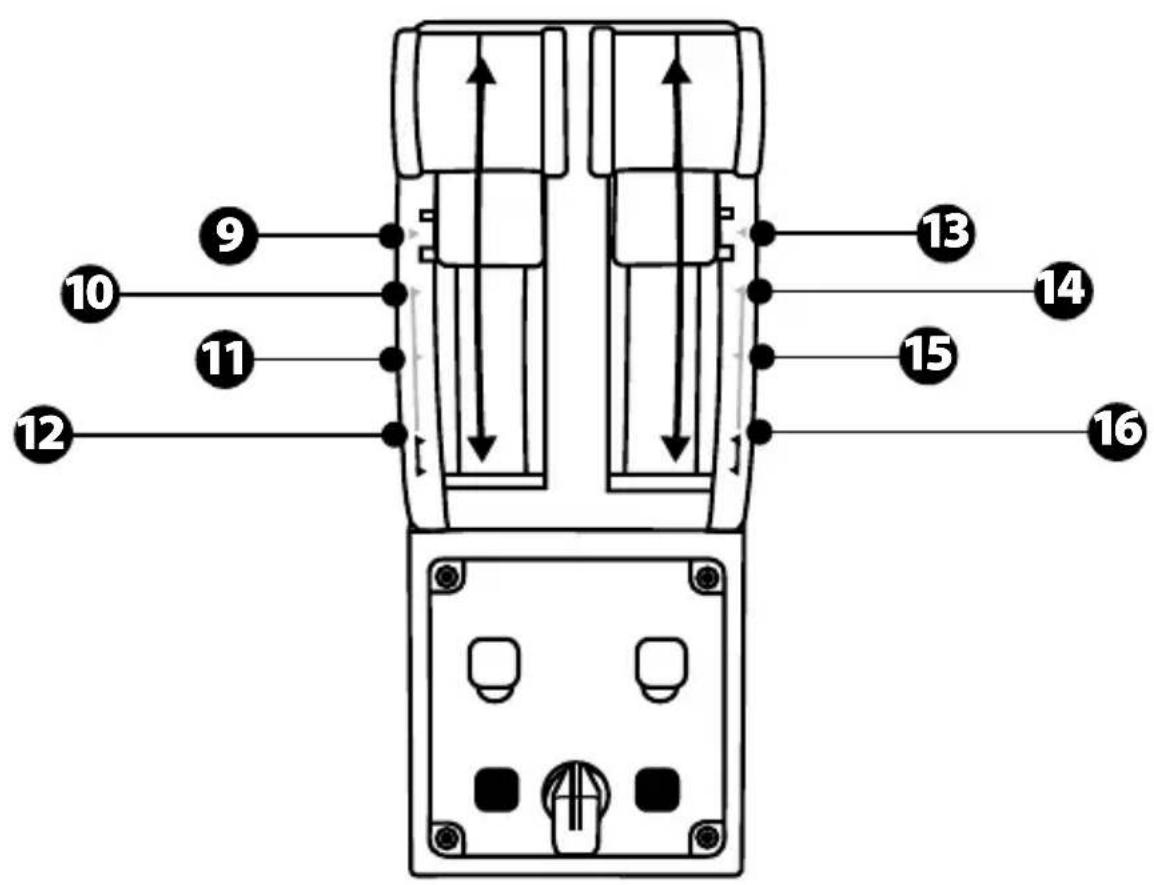

BELEGUNG DER 16 TASTEN UND 2 ACHSEN

ÄNDERUNGEN AM SCHUBHEBEL-QUADRANTEN DER TCA

QUADRANT AIRBUS EDITION VORNEHMEN

Der Schubhebel-Quadrant der TCA Quadrant Airbus Edition verfügt über mechanische Wählschalter, mit denen Sie die Arretierungen/Rasten an den jeweiligen Achsen deaktivieren. Dadurch erhalten Sie glatte, unterbrechungsfreie Achsen, während die virtuellen Tasten 9 bis 16 erhalten bleiben. Mit dieser Option können Sie das Fluggefühl des Piloten je nach dem in Ihrer Simulation verwendeten Flugzeugtyp (Verkehrsflugzeug oder Zivilflugzeug) ändern.

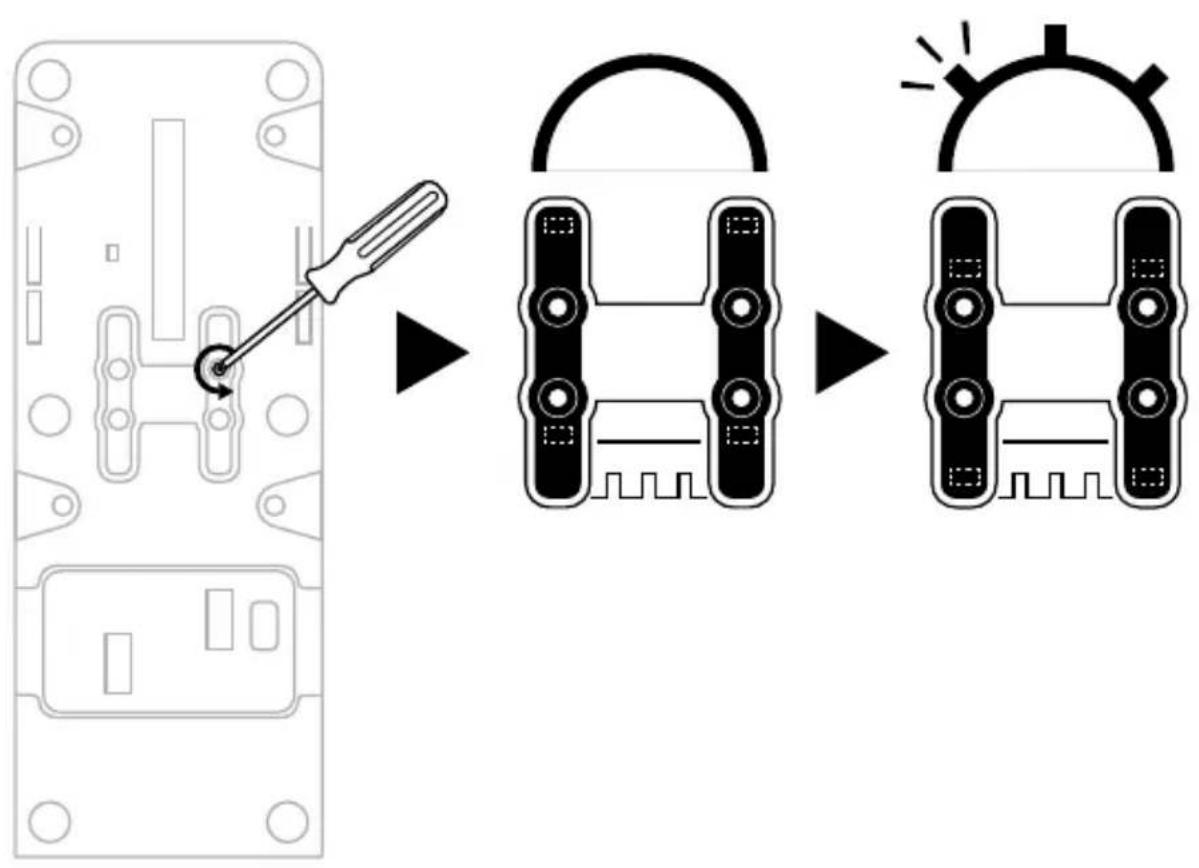

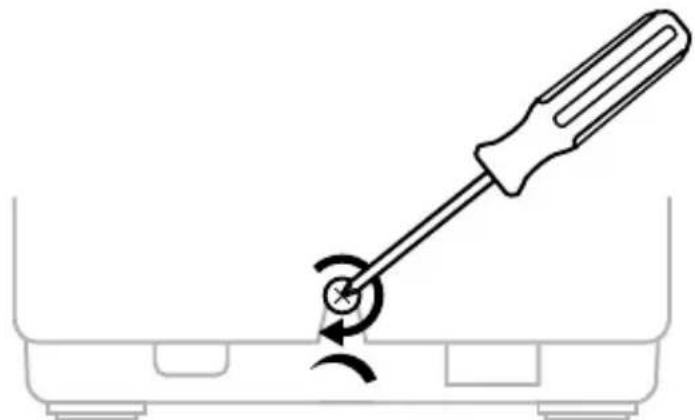

1. Drehen Sie die TCA Quadrant Airbus Edition auf den Kopf und schrauben Sie die

beiden Schrauben für jeden der Wählschalter mit einem Schraubendreher mit der passenden Kopfform heraus.

2. Wechseln Sie die Position der Wählschalter, wobei Sie sich an den Indikatoren

orientieren: So können Sie entweder eine glatte Achse oder eine Achse mit Arretierungen/Rasten für jede Achse auf dem Schubhebel-Quadranten der TCA Quadrant Airbus Edition wählen.7/18

DEAKTIVIERUNG DER SCHUBUMKEHR AN DEN

SCHUBHEBEL-QUADRANTEN DER TCA QUADRANT AIRBUS

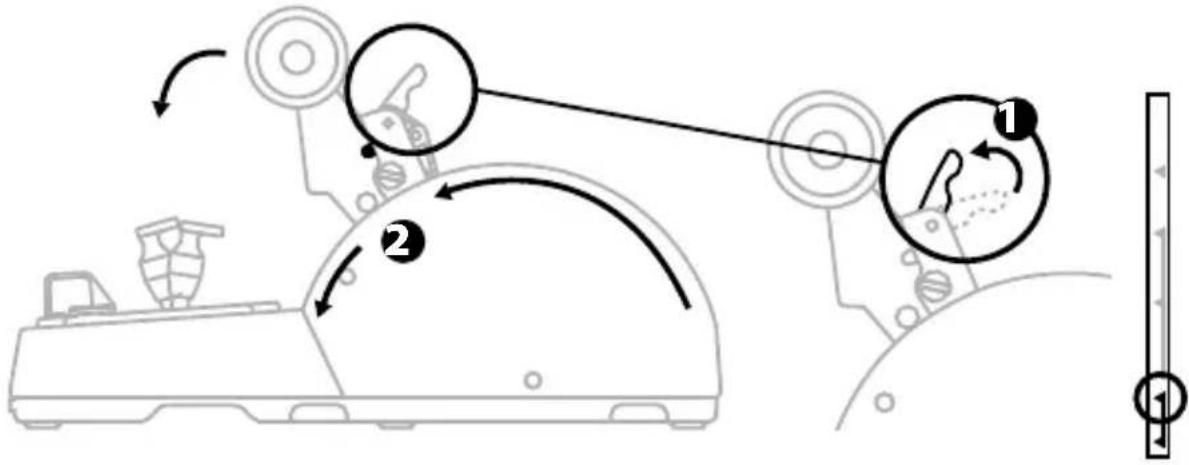

EDITION Der Schubhebel-Quadrant der TCA Quadrant Airbus Edition verfügt über funktionale Schubumkehr-Vorrichtungen, die denen der Airbus-Verkehrsflugzeuge nachempfunden sind. Sie können den Schubumkehr-Mechanismus deaktivieren, um eine für die zivile Luf tf ahrt besser geeignete Bedienung zu ermöglichen. Modus für Verkehrsflugzeuge:

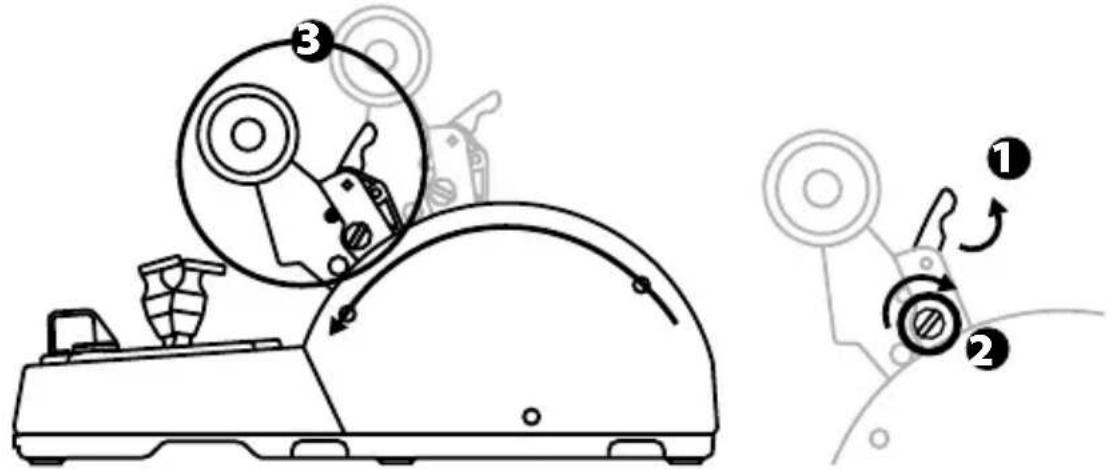

1. Bewegen Sie am Anschlag den Schubumkehr-Mechanismus nach oben.

2. Wenn Sie über den Anschlag hinausgehen, können Sie die Schubumkehr anwenden.

Modus für allgemeine und zivile Luftfahrt:

1. Bewegen Sie den Schubumkehr-Mechanismus nach oben.

2. Bringen Sie den Wählschalter auf die Position 0, um den Schubumkehr-Mechanismus zu

3. Der Schubhebel kann jetzt über die gesamte Achse bewegt werden.

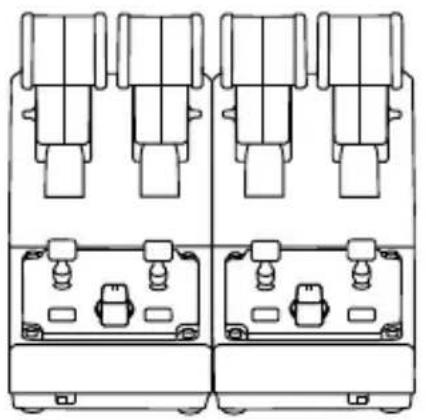

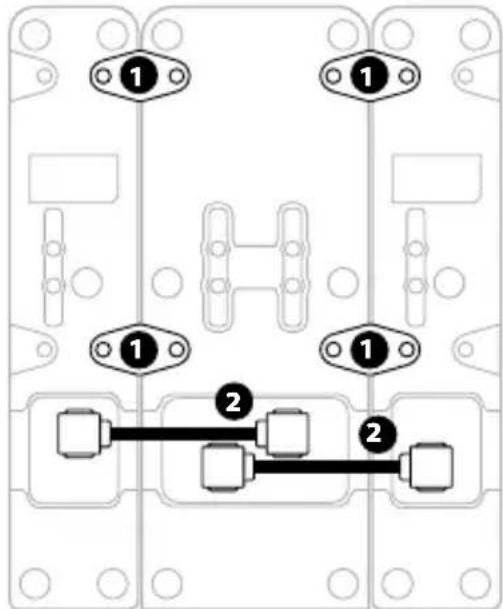

Sie können einen zweiten TCA Quadrant Airbus Edition-Schubhebel-Quadranten (s eparat erhältlich) anschließen, womit Sie insgesamt über 4 Achsen verfügen und beispielsweise ein vierstrahliges Verkehrsflugzeug simulieren können.

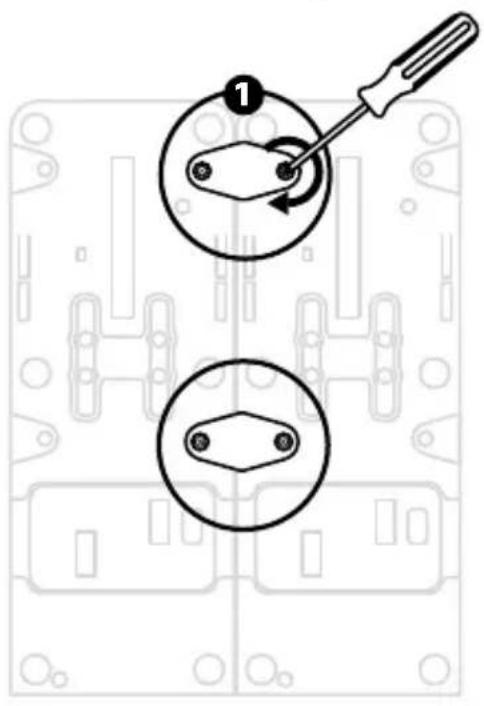

1. Drehen Sie beide Schubhebel-Quadranten der TCA Quadrant Airbus Edition auf den

Kopf und schrauben Sie die beiden der TCA Quadrant Airbus Edition beiliegenden Befestigungselemente an, um die beiden Geräte miteinander zu verbinden.

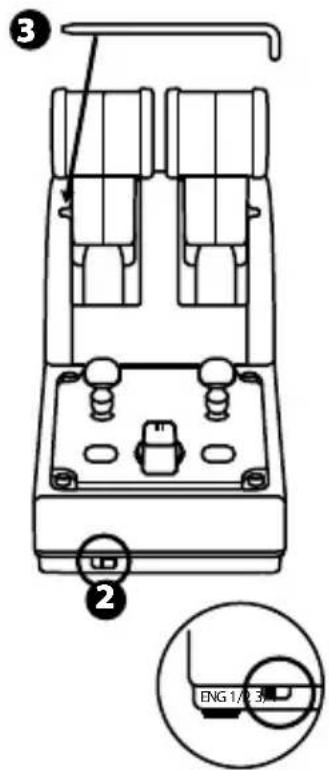

2. Stellen Sie im zweiten Schubhebel-Quadranten den Wählschalter mechanisch auf 3/4,

um die Triebwerke 3 und 4 mit dem zweiten Schubhebel-Quadranten zu verbinden (in der Systemsteuerung auf dem PC).

3. Verbinden Sie die Achsen paarweise (1/2 und 3/4) miteinander, um sie leichter im

Gleichtakt bewegen zu können, indem Sie die Querstange verwenden, die jeder TC A Quadrant Airbus Edition beiliegt.

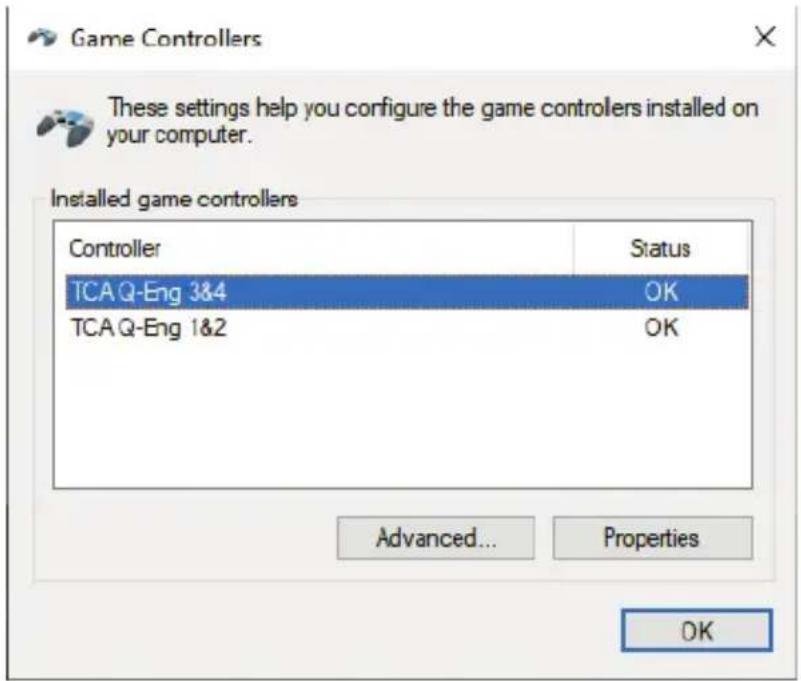

4. Wenn beide Geräte über USB an Ihren PC angeschlossen sind, erscheinen sie

unabhängig voneinander im Dialogfeld Gamecontroller:10/18

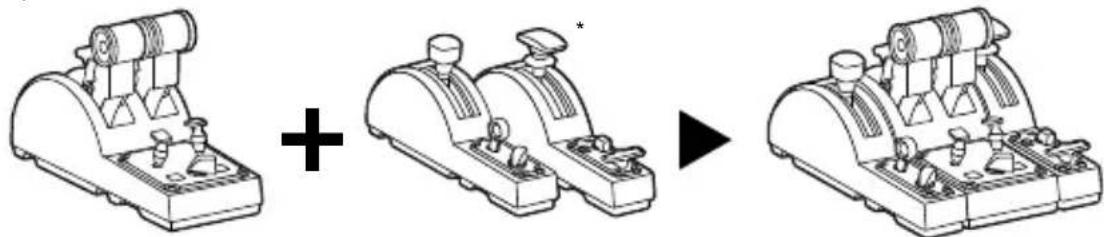

• Separat erhältlich An den Schubhebel-Quadranten der TCA Quadrant Airbus Edition können Sie die Zusatzmodule der TCA Quadrant Add-On Airbus Edition (separat erhältlich) auf beiden Seiten der TCA Quadrant Airbus Edition anbringen. Diese Modulareinheit fügt neue Achsen und Action-Buttons hinzu und ermöglicht es Ihnen, die Start-, Flug- und Landekinematik für den Schubhebel-Quadranten der TCA Quadrant Airbus Edition zu erweitern.

1. Drehen Sie den Schubhebel-Quadranten der TCA Quadrant Airbus Edition und die

beiden zusätzlichen Module der TCA Quadrant Add-On Airbus Edition auf den Kopf und schrauben Sie (mit einem Schraubendreher mit der entsprechenden Kopfform) die vier Befestigungsteile an, die dem Schubhebel-Quadranten der TCA Quadrant Airbus Edition und der TCA Quadrant Add-On Airbus Edition beiliegen, wobei Sie alle drei Geräte miteinander verbinden: das Bremsklappen-Modul auf der linken Seite der TCA Quadrant Airbus Edition und das Landeklappen-Modul auf der rechten Seite.

2. Schließen Sie die SATA-Kabel, die der TCA Quadrant Add-On Airbus Edition beiliegen,

an die SATA-Anschlüsse der TCA Quadrant Airbus Edition an.

- Um eine Beschädigung der Produkte zu vermeiden, verwenden Sie zum Festziehen/Lösen der Schrauben einen Schraubendreher mit der passenden Kopfform. - Verwenden Sie nur die offiziell von Thrustmaster gelieferten Kabel.

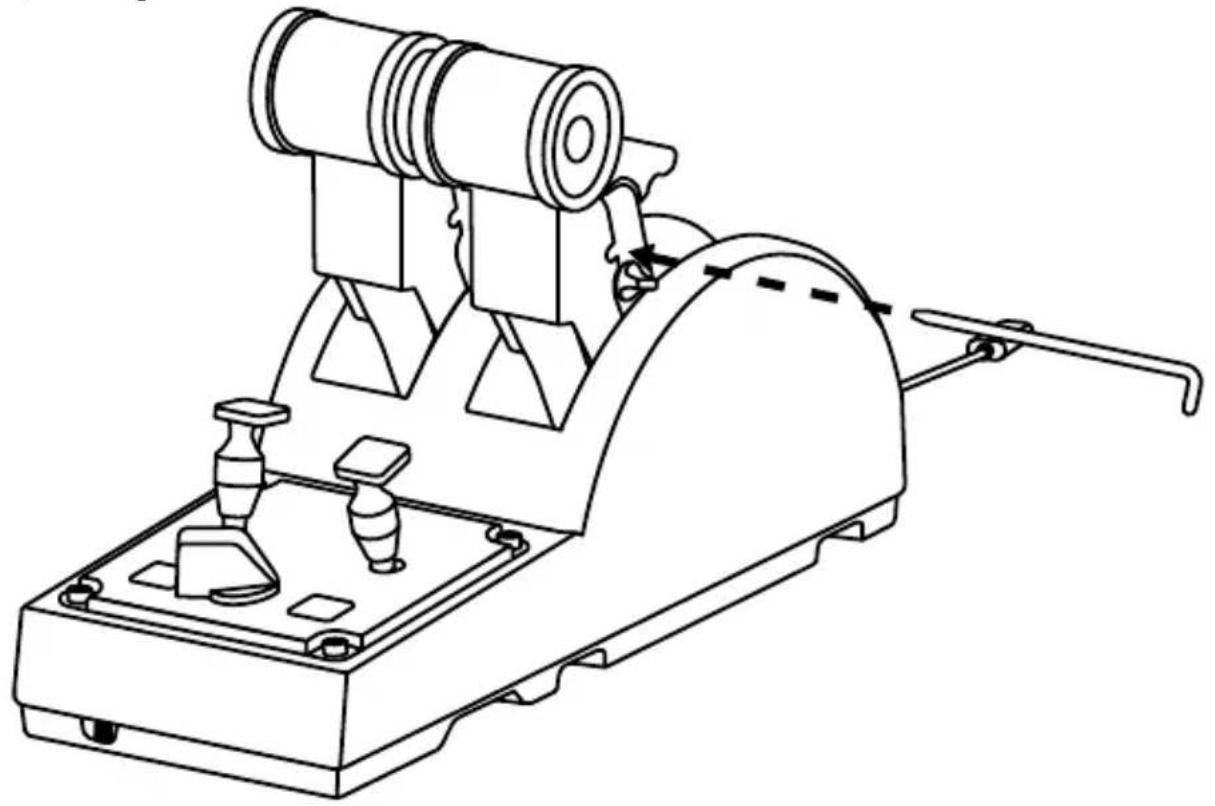

Mit Hilfe der dem Schubhebel-Quadranten der TCA Quadrant Airbus Edition mitgelieferten Querstange verbinden Sie die beiden Schubhebel miteinander.12/18

EINSTELLUNG DER FRIKTION

WICHTIGER HINWEIS: - Die Friktion beider Schubhebel ist standardmäßig auf 50 % eingestellt. - Um eine präzise Einstellung entsprechend Ihren Anforderungen zu ermöglichen, können Sie die Friktions-Einstellschraube mit einem Schraubendreher mit entsprechender Kopfform – oder der mitgelieferten Querstange – drehen.

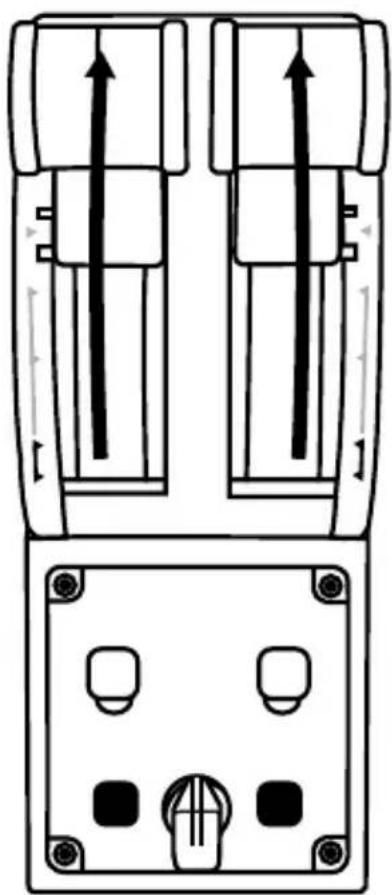

1. Drücken Sie beide Schubhebel bis zu ihren Maximalwerten nach vorne und verschaffen

Sie sich dann Zugang zu der Friktions-Einstellschraube an der R ückseite der T CA Quadrant Airbus Edition.

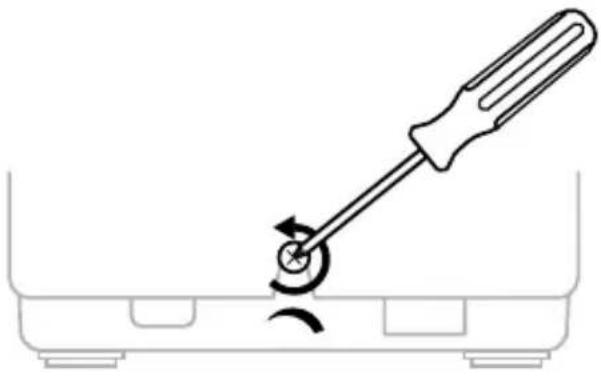

2. Um die Friktion zu erhöhen, drehen Sie die Friktions-Einstellschraube im Uhrzeigersinn.13/18

3. Um die Friktion zu verringern, drehen Sie die Friktions-Einstellschraube gegen den

- Um eine Beschädigung des Friktionsmechanismus zu vermeiden, achten Sie darauf, die Einstellschraube nicht zu fest anzuziehen. Hören Sie auf, die Schraube zu drehen, wenn Sie einen Widerstand spüren. - Drehen Sie die Einstellschraube niemals ganz heraus, um zu vermeiden, dass die Schraube in das Gehäuse der TCA Quadrant Airbus Edition fällt.

EINE ANDERE FESTE OBERFLÄCHE

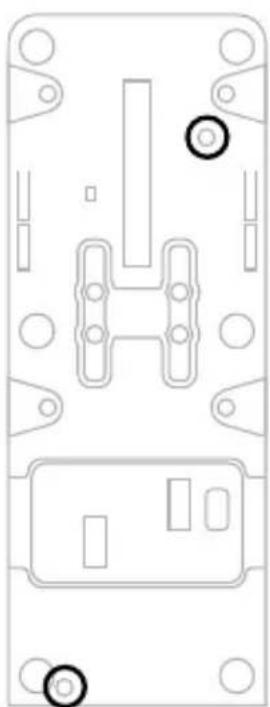

Sie können die beiden Bohrungen an der Unterseite der TCA Quadrant Airbus Edition verwenden, um sie mit M6-Schrauben (nicht im Lieferumfang enthalten) in einem Cock pit oder auf einer anderen festen Oberfläche zu montieren.14/18

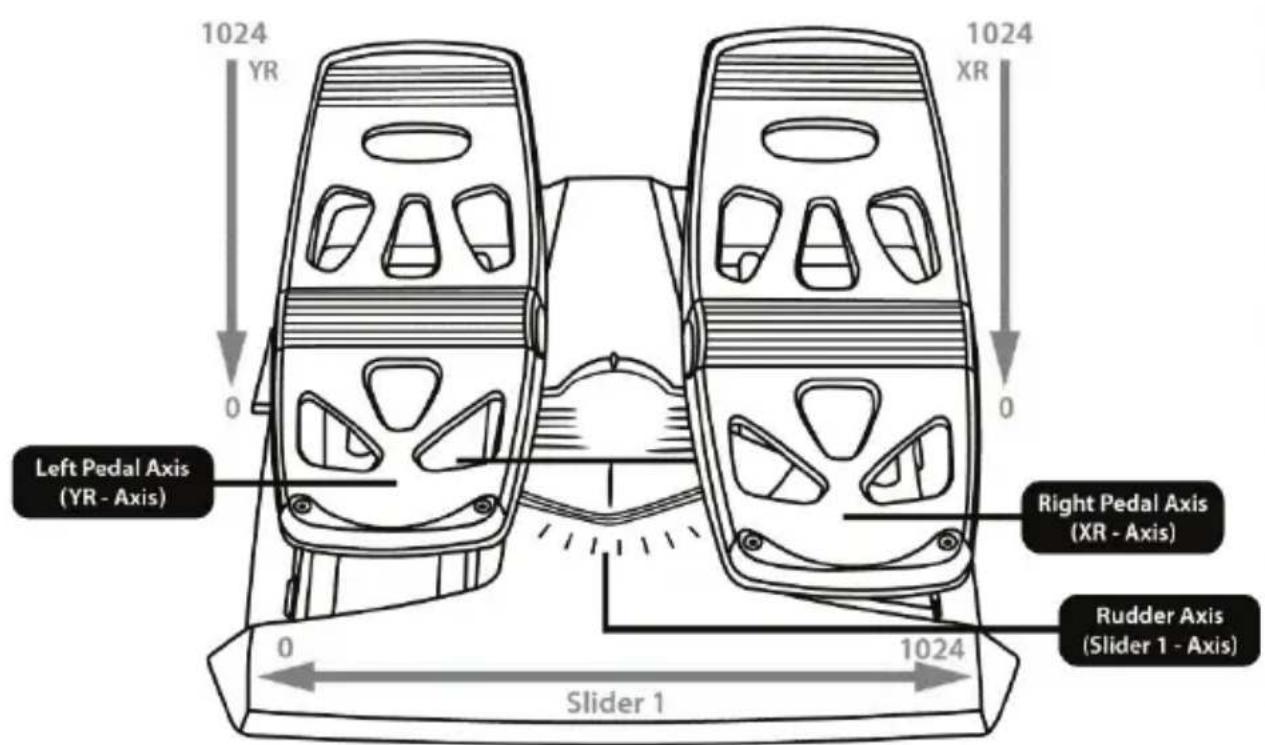

• Separat erhältlich Der Schubhebel-Quadrant der TCA Quadrant Airbus Edition hat 7 Achsen, von denen 3 für das TFRP-Steuerruder-System vorbehalten sind. Das TFRP-Steuerruder-System wird direkt mit dem Schubhebel-Quadranten der TCA Quadrant Airbus Edition verbunden.

1. Schließen Sie den RJ12-Stecker für das TFRP-Steuerruder-System an die RJ12-Buchse

an, die sich an der Rückseite des Schubhebel-Quadranten der TCA Quadrant Airbus Edition befindet.

2. Verbinden Sie den USB-Anschluss für den Schubhebel-Quadranten der TCA-Quadrant

Airbus Edition mit einem der USB-Anschlüsse an Ihrem PC. Wichtige Hinweise zur automatischen Kalibrierung von Achsen: - Lassen Sie beim Anschluss des TFRP-Steuerruder-Systems an den Schubhebel- Quadranten der TCA Quadrant Airbus Edition die Steuerruder-Achse immer in der Mitte. Stellen Sie dabei niemals Ihre Füße auf die Pedale des TFRP-Steuerruder-Systems. - Die 3 Achsen der Pedale kalibrieren sich automatisch nach einigen Bewegungen und nach Erreichen der physikalischen Anschläge für die Steuerruder-Achse und die 2 Differenzialbrems-Achsen. ERWEITERTE PROGRAMMIERUNGS-SOFTWARE T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) Bitte besuchen Sie https://support.thrustmaster.com , klicken dort auf Joysticks / TCA Quadrant Airbus Edition und wählen Software aus. Laden Sie die erweiterte Programmierungs-Software T.A.R.G.E.T herunter und installieren Sie sie. Die wichtigsten Funktionen von T.A.R.G.E.T: - Unterschiedliche Konfigurationsmöglichkeiten der Achsen. - Unterschiedliche Möglichkeiten der Programmierung: Basic, Advanced und Script. - Nutzung des Drag-and-Drop-Prinzips. - Kombinationsmöglichkeit des Schubhebel-Quadranten der TCA Quadrant Airbus Edition mit unterschiedlichen Thrustmaster-Joysticks (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack, die allesamt mit T.A.R.G.E.T kompatibel sind), wodurch sie als ein einzelnes USB-Gerät erkannt werden können. - Zugang zu weiterführenden Profilseiten, die von der Thrustmaster-Community erstellt wurden.15/18

FEHLERBEHEBUNG UND WARNUNG

• Mein Schubhebel-Quadrant der TCA Quadrant Airbus Edition funktionie rt n i ch t richtig oder scheint nicht richtig kalibriert zu sein. - Schalten Sie Ihren PC aus und trennen Sie den USB-Anschluss für den Schubhebel- Quadranten der TCA Quadrant Airbus Edition. Schließen Sie dann den USB-Stecker wieder an, schalten Sie Ihren PC wieder ein und starten Sie Ihr Spiel neu. - Wenn Sie den USB-Stecker für den Schubhebel-Quadranten der TCA Quadrant Airbus Edition anschließen, lassen Sie die Steuerruder-Achse immer in der Mitte, wenn Sie das TFRP-Steuerruder-System (separat erhältlich) verwenden. Stellen Sie dabei niemals Ihre Füße auf die Pedale des TFRP-Steuerruder-Syst ems.

• Ich kann meinen Schubhebel-Quadranten der TCA Quadrant Airbus Edition nicht konfigurieren. - Wählen Sie im Menü Ihres Spiels unter Einstellungen / Controller / Gamepad oder Joystick die entsprechende Konfiguration oder konfigurieren Sie die Einstellungen Ihres Controllers komplett neu. - Weitere Informationen finden Sie im Benutzerhandbuch oder in der Online-Hilfe Ihres Spiels. - Verwenden Sie die erweiterte Programmierungs-Software T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).

• Mein Schubhebel-Quadrant der TCA Quadrant Airbus Edition reagiert zu empfindlich oder nicht empfindlich genug. - Die Achsen des Schubhebel-Quadranten der TCA Quadrant Airbus Edition kalibrieren sich automatisch nach einigen Bewegungen und nach Erreichen der physikalischen Anschläge. - Passen Sie im Menü Ihres Spiels unter Einstellungen / Controller / Gamepad oder Joystick die Empfindlichkeit und die Deadzones Ihres Controllers an (falls diese Optionen angeboten werden). - Verwenden Sie die erweiterte Programmierungs-Software T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor).

Dieses Gerät ist nur für die Verwendung im Rahmen der Unterhaltung beim Gaming vorgesehen. Es ist strengstens verboten, dieses Gerät für professionelle Trainingsaktivitäten zu verwenden.16/18 Kunden-Garantie-Information Guillemot Corporation S.A. mit Hauptfirmensitz in Place du Granier, B.P. 97143, 35571 Chantepie, France (fortfolgend “Guillemot”) garantiert Kunden weltweit, daß dieses Thrustmaster Produkt frei von Mängeln in Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produktes. In anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge bezüglich des Thrustmaster Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in dem der Kunde zum Zeitpunkt des Erwerbs eines Thrustmaster Produktes wohnhaft ist. Sollte eine entsprechende Regelung in dem entsprechenden Land nicht existieren, umfasst die Gewährleistungspflicht einen Zeitraum von einem (1) Jahr ab dem originären Kaufdatum des Thrustmaster Produktes. Sollten bei dem Produkt innerhalb der Gewährleistungsfrist Defekte auftreten, kontaktieren Sie unverzüglich den technischen Kundendienst, der die weitere Vorgehensweise anzeigt. Wurde der Defekt bestätigt, muß das Produkt an die Verkaufsstelle (oder an eine andere Stelle, je nach Maßgabe des technischen Kundendienstes) retourniert werden. Im Rahmen dieser Garantie sollte das defekte Produkt des Kunden, je nach Entscheidung des technischen Kundendienstes, entweder ausgetauscht oder repariert werden. Sollte während der Garantiezeit das Thrustmaster Produkt einer derartigen Instandsetzung unterliegen und das Produkt während eines Zeitraums von mindestens sieben (7) Tagen nicht benutzbar sein, wird diese Zeit der restlichen Garantiezeit hinzugefügt. Diese Frist läuft ab dem Zeitpunkt, an dem der Wunsch des Verbrauchers bezüglich einer Intervention vorliegt oder ab dem Tag, an dem das fragliche Produkt zur Instandsetzung zur Verfügung steht, falls das Datum, an dem das Produkt zur Instandsetzung zur Verfügung steht, dem Datum des Antrags auf Intervention nachfolgt. Wenn nach geltendem Recht zulässig, beschränkt sich die volle Haftung von Guillemot und ihrer Tochtergesellschaften auf die Reparatur oder den Austausch des Thrustmaster Produktes (inklusive Folgeschäden). Wenn nach geltendem Recht zulässig, lehnt Guillemot alle Gewährleistungen der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab. Der Gewährleistungsanspruch verfällt: (1) Falls das Produkt modifiziert, geöffnet, verändert oder ein Schaden durch unsachgemäßen oder missbräuchlichen Gebrauch hervorgerufen wurde, sowie durch Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinem anderen Grund – aber nicht durch Material- oder Herstellungsfehler (einschließlich, aber nicht beschränkt auf, die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht mitgeliefert wurden); (2) Falls das Produkt für eine andere Nutzung als zum privaten Hausgebrauch, einschließlich für professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe) verwendet wird; (3) Im Falle der Nichteinhaltung der durch den technischen Support erteilten Anweisungen; (4) Durch Software. Die besagte Software ist Gegenstand einer speziellen Garantie; (5) Bei Verbrauchsmaterialien (Elemente, die während der Produktlebensdauer ausgetauscht werden, wie z. B. Einwegbatterien, Ohrpolster für ein Audioheadset oder für Kopfhörer); (6) Bei Accessoires (z. B. Kabel, Etuis, T aschen, Beutel, Handgelenk - Riemen); (7) Falls das Produkt in einer öffentlichen Versteigerung verkauft wurde.Diese Garantie ist nicht übertragbar. Die Rechte des Kunden in Übereinstimmung mit anwendbarem Recht bezüglich des Verkaufs auf Konsumgüter im Land der/der Kunden/Kundin wird durch diese Garantie nicht beeinträchtigt.17/18 Zusätzliche Gewährleistungsbestimmungen Während der Garantiezeit bietet Guillemot grundsätzlich keine Ersatzteile an, da der technische Kundendienst der einzige autorisierte Partner zum Öffnen und/oder Instandsetzen jedweden Thrustmaster-Produkts ist (mit Ausnahme von irgendwelchen Instandsetzungsprozeduren, die der Kunde nach Maßgabe des technischen Kundendienstes und durch schriftliche Instruktionen sowie der Zurverfügungstellung des/der eventuell erforderlichen Ersatzteil(s)(e) selbst in der Lage ist durchzuführen – zum Beispiel aufgrund der Einfachheit und einer nicht erforderlichen Geheimhaltung des Instandsetzungsverfahrens). Aufgrund seiner Innovationszyklen und um sein Know-how und seine Geschäftsgeheimnisse zu schützen, bietet Guillemot grundsätzlich keine Instandsetzungs-Benachrichtigung oder Ersatzteile für alle Thrustmaster Produkte an, deren Garantiezeit abgelaufen ist. Haftung Wenn nach dem anwendbaren Recht zulässig, lehnen Guillemot Corporation S.A. (fortfolgend "Guillemot") und ihre Tochtergesellschaften jegliche Haftung für Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen sind, ab: (1) das Produkt wurde modifiziert, geöffnet oder geändert; (2) Nichtbefolgung der Montageanleitung; (3) unangebrachte Nutzung, Fahrlässigkeit, Unfall (z. B. ein Aufprall); (4) normalem Verschleiß; (5) Die Verwendung des Produkts für jedwede andere Nutzung als zum privaten Hausgebrauch, einschließlich professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe). Wenn nach anwendbarem Recht zulässig, lehnen Guillemot und seine Niederlassungen jegliche Haftung für Schäden, die nicht auf einen Material- oder Herstellungsfehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht beschränkt auf, etwaige Schäden, die direkt oder indirekt durch Software oder durch die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht geliefert wurden), ab. TECHNISCHER SUPPORT https://support.thrustmaster.com18/18 COPYRIGHT © Guillemot Corporation S.A. 2020. Alle Rechte vorbehalten. Thrustmaster
