MANUAL DE UTILIZADOR SL 3230T FUJITSU

• La superficie del monitor de pantalla de cristal líquido es sensible al rayado y a la presión. Al montar o desmontar la base del monitor, coloque el monitor sobre una superficie blanda.Edição 2 Português Índice Introdução p. 1
• Outras informações p. 1
• Recomendações importantes p. 2
• Recomendações de segurança p. 2
• Cabo de rede p. 3
• Transporte p. 3
• Limpeza p. 4
• Marcação CE p. 4
• Verificar o conteúdo da embalagem p. 4
• Ligar o monitor p. 5
• Trabalhar com o monitor p. 6
• Localização de erros p. 7

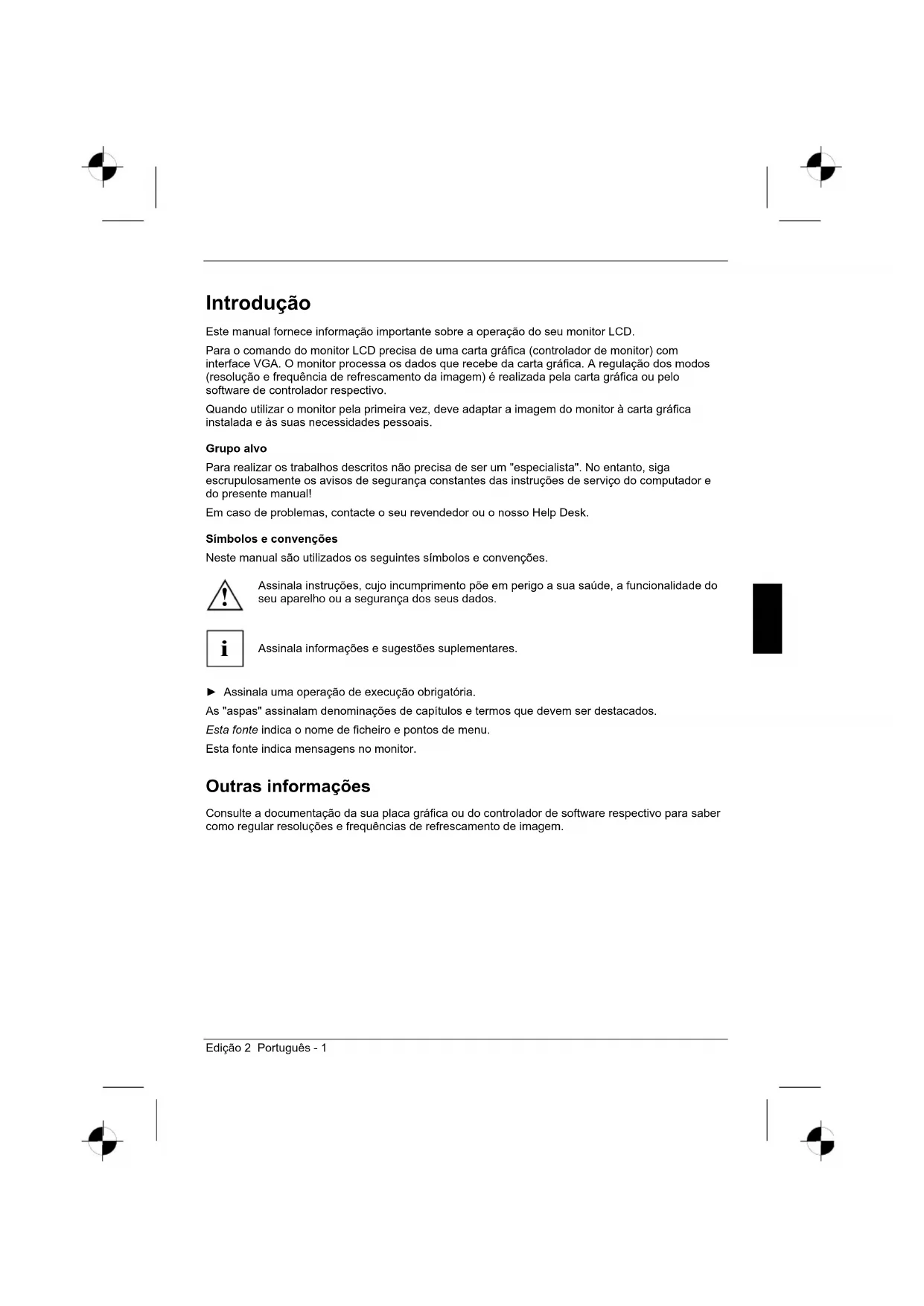

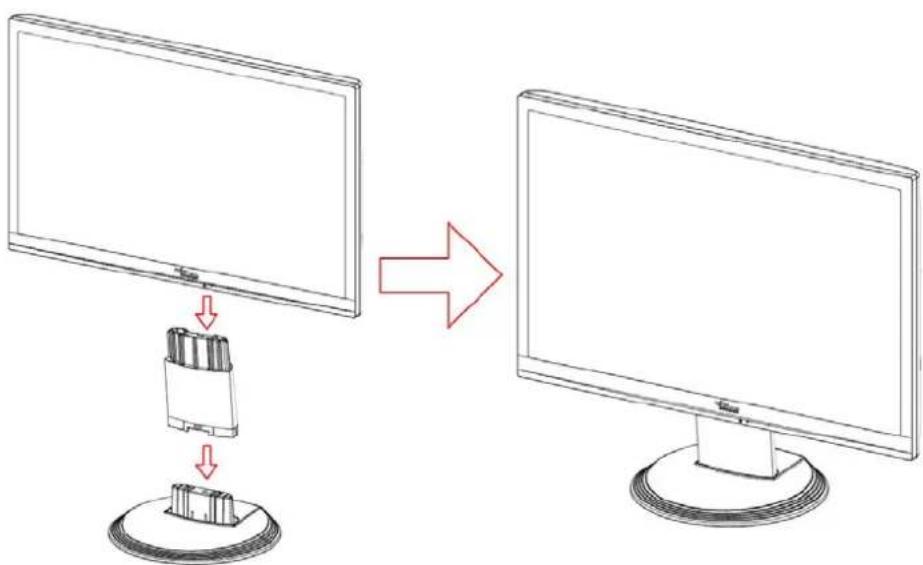

• Montar o pé do monitor Edição 2 Português - 1 Introdução Este manual fornece informação importante sobre a operação do seu monitor LCD. Para o comando do monitor LCD precisa de uma carta gráfica (controlador de monitor) com interface VGA. O monitor processa os dados que recebe da carta gráfica. A regulação dos modos (resolução e frequência de refrescamento da imagem) é realizada pela carta gráfica ou pelo software de controlador respectivo. Quando utilizar o monitor pela primeira vez, deve adaptar a imagem do monitor à carta gráfica instalada e às suas necessidades pessoais. Grupo alvo Para realizar os trabalhos descritos não precisa de ser um "especialista". No entanto, siga escrupulosamente os avisos de segurança constantes das instruções de serviço do computador e do presente manual! Em caso de problemas, contacte o seu revendedor ou o nosso Help Desk. Símbolos e convenções Neste manual são utilizados os seguintes símbolos e convenções. p. 9

Assinala instruções, cujo incumprimento põe em perigo a sua saúde, a funcionalidade do seu aparelho ou a segurança dos seus dados.

Assinala informações e sugestões suplementares. Ź Assinala uma operação de execução obrigatória. As "aspas" assinalam denominações de capítulos e termos que devem ser destacados. Esta fonte indica o nome de ficheiro e pontos de menu. Esta fonte indica mensagens no monitor. Outras informações Consulte a documentação da sua placa gráfica ou do controlador de software respectivo para saber como regular resoluções e frequências de refrescamento de imagem.Monitor LCD

2 - Português Edição 2

Recomendações importantes

Este capítulo contém avisos de segurança que deve necessariamente ter em conta no manuseamento do seu monitor. Recomendações de segurança Este aparelho cumpre as normas de segurança aplicáveis a equipamentos informáticos, incluindo máquinas de escritório eléctricas utilizáveis em ambientes de escritório. Se tiver dúvidas se o aparelho pode ser colocado no ambiente pretendido, contacte o seu revendedor ou o nosso Help Desk. Ɣ A superfície do ecrã do monitor LCD V é susceptível a impactos e riscos. Portanto, trate a superfície do ecrã com cuidado para evitar danos permanentes (anéis de Newton, riscos). Ɣ Quando o aparelho é trazido de um ambiente frio para o local de funcionamento, pode ocorrer condensação. Aguarde que a temperatura do aparelho se adapte à temperatura ambiente e que ele se encontre completamente seco antes de o pôr a funcionar. Ɣ A fim de garantir uma ventilação suficiente, as grelhas de entrada e saída de ar do monitor devem estar sempre desimpedidas. Ɣ O monitor ajusta-se automaticamente para uma tensão de rede na gama de 100 V a 240 V. Assegure-se que a tensão de rede local não fique abaixa nem acima destes valores. Ɣ Certifique-se de que a tomada do monitor e a tomada de corrente com contacto de protecção permanecem facilmente acessíveis. Ɣ O interruptor ON/OFF não desliga o aparelho da tensão de rede. Para o desligar completamente, deverá retirar a ficha da tomada de corrente. Ɣ O monitor traz um cabo de rede normalizado. Ɣ Disponha os cabos de forma a que não se possa tropeçar neles nem corram o risco de se danificar. Consulte as instruções no capítulo "Ligar o monitor" quando ligar o aparelho. Ɣ Se utilizar outro cabo em vez do cabo de dados fornecido junto, assegure-se que o cabo tenha uma blindagem adequada. A conformidade CE e qualidade optimizada da imagem só podem ser garantidos se utilizador o cabo de dados fornecido junto. Ɣ Não ligue nem desligue cabos de transmissão de dados durante uma trovoada. Ɣ Tenha cuidado para não deixar cair quaisquer objectos (por ex., pulseiras, fios, clips, etc.) ou líquidos no interior do aparelho (perigo de choque eléctrico, curto-circuito). Ɣ O aparelho não está à prova de água! Nunca ponha o aparelho dentro de água e proteja-o contra salpicos (chuva, água do mar). Ɣ Em casos de emergência (por ex. danificação da caixa, elementos de comando ou cabo de rede, entrada de líquidos ou corpos estranhos) desligue imediatamente o aparelho e contacte o seu revendedor ou o nosso Help Desk.Monitor LCD Edição 2 Português - 3 Ɣ O monitor tem de ser eliminado de acordo com os regulamentos locais referentes a resíduos especiais. A iluminação de fundo do monitor LCD contém mercúrio. Manuseamento e eliminação dos tubos fluorescentes estão sujeitas aos regulamentos de segurança em vigor. Ɣ O aparelho só pode ser reparado por pessoal técnico autorizado. Da abertura por pessoas não autorizadas e execução de reparações inadequadas podem resultar riscos consideráveis para o utilizador (choque eléctrico, incêndio). Ɣ Utilize um protector de ecrã animado e active a gestão de energia do seu monitor para não "queimar" o ecrã com imagens fixas. Ɣ O monitor só deve ser operado em posição horizontal (0° modo paisagem). Qualquer rotação do braço ou do suporte de parede durante a montagem é interdita. Ɣ Guarde este manual junto do aparelho. Se entregar este aparelho a terceiros, entregue também este manual. Ɣ Recomendamos a colocação do aparelho sobre uma base antiderrapante e não sensível. Dada a variedade de acabamentos (revestimentos e envernizamento) dos móveis, não pode ser excluída a possibilidade de o suporte de plástico poder danificar a superfície onde está colocado. Cabo de rede Utilize o cabo fornecido junto para garantir um funcionamento seguro. Se for necessário substituir o cabo fornecido junto, deve cumprir as seguintes instruções. Ɣ Ficha e tomada do cabo de rede devem cumprir a norma IEC60320/CEE-22. Ɣ O cabo deve cumprir a norma VDE ou HAR. O símbolo VDE ou HAR está marcado no manto do cabo. Ɣ Para aparelhos colocados sobre secretárias, mesas, etc. podem ser utilizados cabos de rede do tipo SVT ou SJT. Ɣ A selecção do cabo deve atender à corrente nominal necessária para o aparelho. Ɣ Se necessário, substitua o cabo de rede fornecido junto por um cabo de rede tripolar convencional com ligação à terra. Transporte Ɣ Transporte o monitor com cuidado e somente na embalagem original ou noutra embalagem adequada que garanta protecção contra choque e impacto. Ɣ O monitor LCD não deve nunca cair no chão (perigo de quebra de vidro).Monitor LCD

4 - Português Edição 2

Limpeza Ɣ Tire a ficha de rede antes de iniciar a limpeza do monitor. Ɣ O interior do aparelho só deve ser limpo por um técnico de assistência. Ɣ Não utilize pós abrasivos e detergentes que corroam o plástico. Ɣ Não deixe entrar líquidos no interior do aparelho. Ɣ Assegure-se que as grelhas de ventilação do monitor estejam desimpedidas. Ɣ Limpe a superfície do ecrã do monitor LCD que é susceptível a impactos e riscos somente com um pano macio, ligeiramente humedecido. Para a limpeza da caixa exterior do monitor basta um pano seco. Em caso de forte poluição pode utilizar um pano húmido, embebido com um detergente não agressivo e devidamente torcido para eliminar o excesso de água. Marcação CE Este aparelho, no modelo fornecido, cumpre os requisitos da directiva comunitária 2004/108/CEE relativa à "Compatibilidade electromagnética" e 73/23/CEE relativa a "Baixa tensão". Verificar o conteúdo da embalagem

A superfície do ecrã do monitor LCD V é susceptível a impactos e riscos. Por isso, segure o aparelho apenas na caixa. Ź Desembale todos os componentes. Ź Verifique se ocorreram danos visíveis durante o transporte. Ź Verifique se o equipamento fornecido corresponde ao indicado na guia de remessa. O âmbito de fornecimento completo do monitor LCD inclui: – um monitor – Cabo de dados – um cabo de rede – uma caderneta de garantia – este manual "Primeiros passos" Caso verifique a existência de danos de transporte ou discrepâncias entre o equipamento fornecido e a guia de remessa, comunique-o imediatamente à empresa vendedora! Recomendamos que não deite fora a embalagem original do aparelho. Guarde a embalagem original para eventual transporte.Monitor LCD Edição 2 Português - 5 Ligar o monitor

Cumpra as recomendações de segurança contidas no capítulo "Recomendações importantes". A conformidade CE e qualidade optimizada da imagem só podem ser garantidos se utilizador o cabo de dados fornecido junto. As grelhas de entrada e saída de ar devem estar desimpedidas! O PC deverá encontrar-se desligado da corrente (com a ficha fora da tomada)! Ź Assegure-se que monitor e PC estão desligados. Ligar os cabos ao monitor Ź Quando o cabo de dados não está integrado no monitor: Ligue uma das fichas do cabo de dados à porta D-SUB (2) do monitor e aperte os parafusos de segurança para fixar a ficha. Ź Ligue o cabo de rede fornecido junto à ficha de rede do monitor. Ligar os cabos ao PC Para mais informações sobre portas e interfaces do PC consulte as instruções de serviço do seu PC.

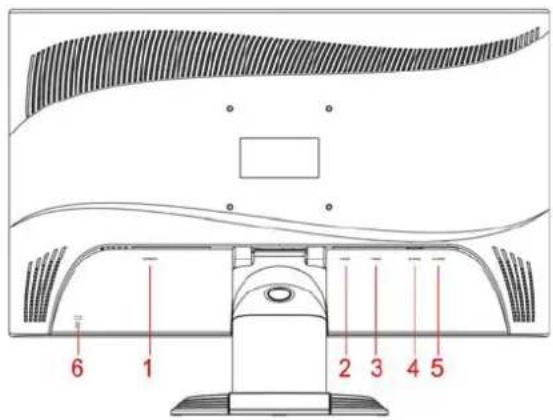

Se o seu PC tiver duas tomadas de monitor (controlador de monitor "onboard" e carta gráfica separada), funcionará geralmente a tomada de monitor da carta gráfica separada. Ź Coloque o cabo de dados na tomada (activa) do monitor do PC e aperte os parafusos de segurança. Ź Ligue a ficha do cabo de rede fornecido junto a uma tomada com contacto de terra e verifique o assento correcto desta ligação. 1=POWER CONNECTOR 2=HDMI1 CONNECTOR 3=HDMI2 CONNECTOR 5=AUDIO CONNECTOR 4= D-SUB CONNECTOR 6=Kensington LockMonitor LCD

6 - Português Edição 2

Ź Ligue a ficha de rede do PC a uma tomada com contacto de terra.

Quando utilizar o monitor pela primeira vez, deve instalar os controladores gráficos adequados para as suas aplicações. Consulte a documentação da sua carta gráfica ou do software dos controladores respectivos. Trabalhar com o monitor Regular a inclinação A inclinação do monitor pode ser regulada a partir da sua posição vertical para frente e para trás. Ź Coloque uma mão em cada lado do monitor e dê-lhe a inclinação desejada. Ligar/desligar o monitor 1 = Teclas para o menu OSD (On-Screen-Display) 2 = Sinalizador de rede 3 = Interruptor ON/OFF O interruptor on/off permite ligar e desligar o monitor. O sinalizador de rede apresenta-se verde ou azul quando monitor e PC estão ligados. O sinalizador de rede apresenta-se amarelo quando o monitor está sem sinal vídeo ou se encontra no modo de poupança de energia. O sinalizador de rede apaga-se quando o monitor é desligado. Ao ligar o PC deve cumprir a seguinte sequência de ligação: Ź Ligue primeiro o monitor LCD utilizando o interruptor on/off. Ź Ligue o PC.Monitor LCD Edição 2 Português - 7 Localização de erros Em caso de erro, verifique primeiro os pontos indicados a seguir. Se o erro persistir, o monitor deve ser ensaiado com outro PC caso seja possível. Se não for possível resolver o erro, contacte o nosso Help Desk. Erros possíveis Medidas a tomar: Sem imagem (sinalizador de rede escuro) Ź Verifique se o monitor está ligado. Ź Verifique a correcta ligação do cabo de rede ao monitor. Ź Verifique se o PC está ligado. Sem imagem (sinalizador de rede iluminado) Ź Verifique se o PC está ligado. Ź Verifique se o cabo de dados do monitor está bem aparafusado à porta vídeo do PC. Ź Prima uma qualquer tecla do teclado do PC - o PC pode estar no modo de poupança de energia. Ź Altere brilho e/ou contraste até obter uma imagem. Mensagem: No Video Input

No Signal Ź Verifique se o cabo de dados do monitor está bem aparafusado à porta vídeo do PC. Ź Verifique se o PC está ligado. Mensagem: e.g. This is 85 Hz overdrive. Change computer display input to ….. x ….. at 60 Hz.

Frequency out of range Please change the display mode to ……. O sinal de entrada (frequência horizontal e de refrescamento) não corresponde aos dados técnicos do monitor. Ź Com ajuda do software do PC ajuste as frequências aplicáveis (ver documentação do seu PC ou da carta gráfica). Ź Com ajuda do software do PC ajuste uma resolução válida (ver documentação do seu PC ou da carta gráfica) Posição da imagem incorrecta O monitor detecta um modo de funcionamento que ainda não foi parametrizado. Ź Efectua um ajuste automático do monitor (mediante tecla AUTO - se existir - ou através do menu OSD). Ź Corrija a posição da imagem através do menu OSD.Monitor LCD

8 - Português Edição 2

Erros possíveis Medidas a tomar: Imagem treme Ź Verifique se o cabo de dados do monitor está bem aparafusado à porta vídeo do PC. Ź Efectua um ajuste automático do monitor (mediante tecla AUTO - se existir - ou através do menu OSD). Interferências na imagem (riscas verticais) Ź Efectua um ajuste automático do monitor (mediante tecla AUTO - se existir - ou através do menu OSD). Interferências na imagem (riscas horizontais, neve) Ź Efectua um ajuste automático do monitor (mediante tecla AUTO - se existir - ou através do menu OSD). Imagem clara ou escura demais Ź Efectua um ajuste automático do monitor (mediante tecla AUTO - se existir - ou através do menu OSD). Ź Regule contraste e brilho através do menu OSD, se o ajuste automático não for satisfatório. Píxeis claros ou escuros O actual estado da arte não consegue garantir uma imagem totalmente livre de erros. Pode haver alguns píxeis claros ou escuros menos constantes. O número máximo admissível de píxeis defeituosos está regulamentado pela norma internacional ISO 13406-2 (classe II). Exemplo: Um ecrã plano de 17"/19" com resolução 1280 x 1024 tem 1280 x 1024 = 1310720 pixéis. Cada pixel é composto por três pontos de imagem (vermelho, verde e azul), resultando daqui quase 4 milhões de pontos de imagem (subpixéis). Segundo a ISO 13406-2 (Classe II), são permitidos no máximo 6 pixéis e 7 subpixéis adicionais com falha, ou seja, no total, 25 subpixéis com falha. Exemplo: Um ecrã plano de 22" com a resolução 1680 x 1050 tem 1680 x 1050 = 1764000 pixéis. Cada pixel é composto por três pontos de imagem (vermelho, verde e azul), resultando daqui quase 5 milhões de pontos de imagem (subpixéis). De acordo com a norma ISO 13406-2 (classe II), só podem apresentar falha, no máximo, 8 pixéis e ainda 10 subpixéis.Monitor LCD Edição 2 Português - 9 Montar o pé do monitor
