GEBRUIKSAANWIJZING SL 3230T FUJITSU

Belangrijke opmerkingen 2

Veiligheidsinstructies 2

Controle van de levering 4

Aansluiten van het beeldscherm 5

Bedienen van het beeldscherm 6

Verhelpen van fouten 7

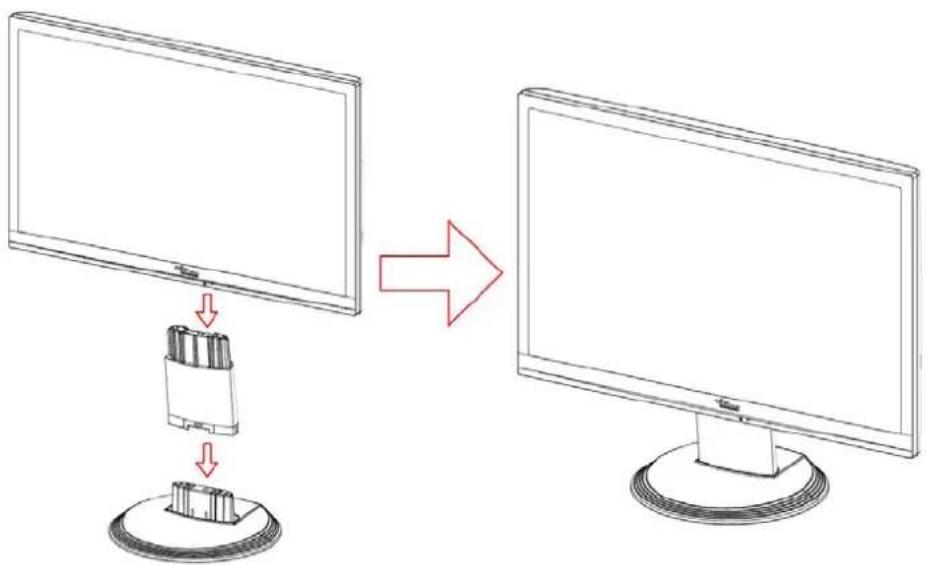

Montage van de beeldschermvoet 9Uitgave 2 Nederlands - 1

In deze handleiding vindt u belangrijke informatie die u voor het in dienst stellen van uw LCD-

beeldscherm nodig hebt.

Voor het activeren van het LCD-beeldscherm is een grafische kaart (beeldscherm-controller) met

VGA-interface vereist. Het beeldscherm verwerkt de gegevens afkomstig van de grafische kaart.

Voor de instelling van de modi (resolutie en beeldopfrisfrequentie) zorgt de grafische kaart of de

bijbehorende driver-software.

Wanneer u het beeldscherm voor de eerste keer in gebruik neemt, moet u de beeldschermweergave

optimaal aan de gebruikte grafische kaart aanpassen en volgens uw behoeften instellen.

U hoeft geen "vakman" te zijn om de beschreven handelingen uit te voeren U dient zich echter strikt

te houden aan de veiligheidsinstructies die in de gebruikshandleiding van de computer en in deze

handleiding opgenomen zijn!

Neem als u problemen hebt contact op met uw verkooppunt of onze Help Desk-afdeling.

Verklaring van symbolen

De betekenis van de symbolen en de lettertypen die in deze handleiding worden gebruikt, luidt als

Besteed in het bijzonder aandacht aan teksten met dit symbool. Als u deze waarschuwing

niet in acht neemt, brengt u uw leven in gevaar, beschadigt u het systeem, of kan er

gegevensverlies optreden.

Dit symbool wordt gevolgd door bijkomende informatie, opmerkingen en tips.

Ź Teksten achter dit symbool beschrijven handelingen die u in de aangegeven volgorde moet

"Aanhalingstekens" geven gemarkeerde tekst en namen van hoofdstukken aan.

Deze lettertekens geven bestandsnamen en menupunten aan.

Dit lettertype wordt gebruikt voor uitvoer op het beeldscherm.

Hoe u de resoluties en beeldfrequenties instelt, is beschreven in de documentatie bij uw grafische

kaart of de bijbehorende driver-software.LCD-beeldscherm

2 - Nederlands Uitgave 2

Belangrijke opmerkingen

In dit hoofdstuk vindt u informatie over de veiligheidsinstructies voor uw beeldscherm die u

Veiligheidsinstructies

Dit toestel is conform de relevante veiligheid van gegevensverwerkingsapparatuur, inclusief

elektrische toestellen voor zakelijk gebruik in kantoren. Als u nog vragen hebt, neemt u contact op

met uw leverancier of uw Help Desk-afdeling.

Ɣ Het displayoppervlak van het LCD-beeldscherm is gevoelig voor druk en krassen. Behandel

daarom het displayoppervlak voorzichtig om blijvende schade (Newton-ringen, krassen) te

Ɣ Als het toestel vanuit een koude omgeving in de bedrijfsruimte wordt gebracht, kan er

condensvorming optreden. Vooraleer u het in gebruik neemt, moet u wachten tot het toestel

aan de omgevingstemperatuur aangepast is en volledig droog is.

Ɣ Om voldoende ventilatie te verzekeren, moeten de luchttoevoer- en -afvoeropeningen van het

beeldscherm altijd vrij blijven.

Ɣ Het beeldscherm wordt automatisch op de juiste spanning ingesteld binnen het bereik van

100 V tot 240 V. Wees zeker dat de plaatselijke netspanning niet boven of onder deze waarden

Ɣ Vergewis u ervan dat de contactdoos op het beeldscherm of het aardingscontact van de

huisinstallatie vrij toegankelijk is.

Ɣ De aan-/uitschakelaar sluit het toestel niet van het netwerk af. Hiertoe moet u de stekker uit het

Ɣ Het beeldscherm is uitgerust met een gekeurde netkabel.

Ɣ Leid de snoeren zodanig dat niemand erop kan staan of erover kan struikelen. Wanneer u de

beeldscherm aansluit, neemt u de relevante opmerkingen in het hoofdstuk "Aansluiten van het

beeldscherm" in acht.

Ɣ Als u een andere dan de bijgeleverde datakabel gebruikt, dient u erop te letten dat de kabel

voldoende afgeschermd is. CE-conformiteit en een optimale beeldkwaliteit worden enkel

gewaarborgd met de bijgeleverde datakabel.

Ɣ Kabels voor gegevenstransmissie mag u nooit aansluiten of loskoppelen tijdens een

Ɣ Let erop dat er geen voorwerpen (bijvoorbeeld pols- of halskettinkjes, paperclips, enz.) of

vloeistoffen in de toestel geraakt (gevaar voor elektrische schok, kortsluiting).

Ɣ Het toestel is niet waterbestendig! Dompel het toestel nooit onder in water en bescherm het

tegen spatwater (regen, zeewater).

Ɣ In noodgevallen (bijv.: beschadigde behuizing, elementen of netkabel; aanwezigheid van

vloeistoffen of vreemde substanties) schakelt u de eenheid uit, haalt u de stekker uit het

stopcontact en neemt u contact op met uw leverancier of onze Help Desk-afdeling.LCD-beeldscherm

Uitgave 2 Nederlands - 3

Ɣ Het beeldscherm moet worden weggedaan overeenkomstig de plaatselijke voorschriften voor

speciaal afval. De achtergrondverlichting van het beeldscherm bevat kwikzilver. Bij

behandeling en verwijdering moeten de veiligheidsvoorschriften voor TL-buizen in acht

Ɣ Reparaties aan het toestel mogen alleen door bevoegde vakmensen worden uitgevoerd. Als

het toestel niet vakkundig wordt geopend en gerepareerd kunnen er zich ernstige gevaren

voordoen voor de gebruiker (elektrocutie en brandgevaar).

Ɣ Gebruik een schermbeveiliging met bewegende beelden en activeer het energiebeheer voor

uw beeldscherm om inbranden van stilstaande beelden te voorkomen.

Ɣ Het beeldscherm mag enkel in liggend formaat (0° landscape-modus) worden gebruikt. Bij de

montage van de zwenkarm of muursteun mag het beeldscherm niet worden gedraaid.

Ɣ Bewaar dit handboek samen met het toestel. Als u het toestel doorgeeft aan derden, dient u

ook dit handboek door te geven.

Ɣ We raden u aan het toestel op een slipvaste en niet-gevoelige ondergrond te plaatsen. Gezien

de diversiteit van de bekledingen en lakken die voor meubels gebruikt worden, is het niet uit te

sluiten dat de voeten van de toestellen schade veroorzaken aan het vlak waarop ze staan.

Gebruik het meegeleverde snoer, om een veilige werking te garanderen. Als het nodig is het

oorspronkelijk meegeleverde snoer te vervangen, moeten de volgende richtlijnen absoluut in acht

Ɣ Stekker en bus van de netkabel moeten aan de voorschriften van IEC60320/CEE-22 voldoen.

Ɣ Het snoer moet aan de VDE- of HAR-bepalingen voldoen. Het VDE- of HAR-teken bevindt zich

op het buitenste kabelomhulsel.

Ɣ Voor apparaten die op schrijfbureaus, tafels enz. opgesteld worden, is het gebruik van

netkabeluitvoeringen SVT of SJT toegelaten.

Ɣ Bij de keuze van het snoer moet de voor het apparaat vereiste nominale stroom in acht

Ɣ Indien nodig vervangt u de oorspronkelijk bijgeleverde netkabel door een in uw land

gebruikelijke 3-polige netkabel met aardingscontact.

Ɣ Vervoer het beeldscherm voorzichtig en alleen in de oorspronkelijke verpakking of een andere

verpakking die het beeldscherm tegen stoten en slagen beschermt.

Ɣ Het LCD-beeldscherm mag in geen geval vallen (gevaar voor glasbreuk).LCD-beeldscherm 4 - Nederlands Uitgave 2 Reiniging Ɣ Trek de netstekker eruit voor u het beeldscherm gaat reinigen. Ɣ De beeldschermeenheid mag aan de binnenkant alleen door een service-technicus worden gereinigd.Ɣ Gebruik geen schuurpoeder of kunststofoplossend schoonmaakmiddel voor het reinigen. Ɣ Zorg ervoor dat er geen vloeistof in het binnenste van het apparaat komt. Ɣ Houd er rekening mee dat de ventilatieopeningen van het beeldscherm onafgedekt blijven.

Ɣ Reinig het voor druk en krassen gevoelige displayoppervlak alleen met een zachte, lichtjes bevochtigde doek. U kunt de buitenkant van de beeldschermeenheid het best reinigen met een droge doek. Als het apparaat erg vuil is, kunt u een vochtige doek gebruiken, die u eerst in water met een mild schoonmaakmiddel nat maakt en daarna goed uitwringt. CE-certificaat In de geleverde uitvoering beantwoordt dit toestel aan de eisen van de EG-richtlijnen 2004/108/EEG inzake "Elektromagnetische compatibiliteit" en 73/23/EEG "Laagspanningsrichtlijn". Controle van de levering

! Het displayoppervlak van het LCD-beeldscherm is gevoelig voor druk en krassen. Neem het toestel uitsluitend vast aan de behuizing! Ź Pak alle delen uit. Ź Controleer de inhoud van de verpakking op zichtbare transportschade. Ź Controleer of de levering overeenstemt met de gegevens op de leveringsbon. Het volledige leveringspakket van het LCD-beeldscherm omvat: – een beeldscherm – Datakabel – een stroomkabel – een garantieboekje – dit handboek "Eerste stappen" Als u transportschade of afwijkingen tussen de inhoud van de verpakking en de leveringsbon vaststelt, dient u de verkoopdienst onmiddellijk te verwittigen! i Wij raden u aan de originele verpakking van het toestel niet weg te gooien. Bewaar de originele verpakking voor een eventueel transport.LCD-beeldscherm

Uitgave 2 Nederlands - 5

Aansluiten van het beeldscherm

Houd u aan de veiligheidsinstructies in het hoofdstuk "Belangrijke opmerkingen".

CE-conformiteit en een optimale beeldkwaliteit worden enkel gewaarborgd met de

bijgeleverde datakabel.

De ventilatieopeningen mogen niet worden afgedekt!

De netstekker van de computer moet uitgetrokken zijn!

Ź Vergewis u ervan dat het beeldscherm en de computer uitgeschakeld zijn.

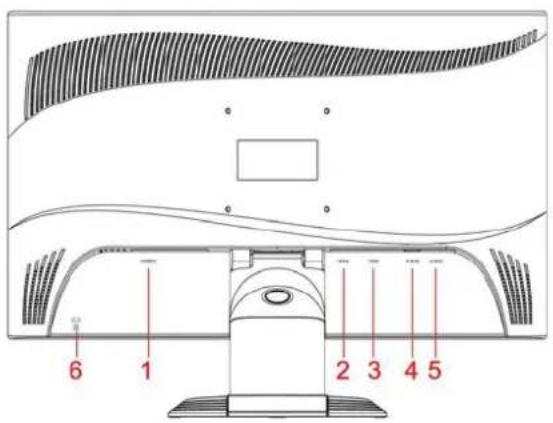

Kabels aansluiten op het beeldscherm

Ź Als de datakabel niet degelijk met het beeldscherm verbonden is:

Steek één stekker van de datakabel in de D-SUB-aansluitbus van het beeldscherm en zet de

stekkerverbinding vast door de borgschroeven aan te draaien.

Ź Steek de netkabel in de stroomaansluitbus van het beeldscherm.

Kabels aansluiten op de computer

Informatie over de aansluitingen en poorten van de computer vindt u in de gebruiksaanwijzing bij uw

Als uw computer twee beeldschermaansluitingen heeft (beeldscherm-controller "onboard"

en afzonderlijke grafische kaart), is normaal de beeldschermaansluiting van de

afzonderlijke grafische kaart actief.

Ź Steek de datakabel in de (actieve) beeldschermaansluiting van de computer en beveilig de

stekkerverbinding door de borgschroeven aan te draaien.

Ź Steek de stekker van de bijgeleverde netkabel in een behoorlijk geaard stopcontact en zorg

voor een degelijke verbinding.

6=Kensington LockLCD-beeldscherm

6 - Nederlands Uitgave 2

Ź Steek de netstekker van de computer in een behoorlijk geaard stopcontact.

Als u het beeldscherm voor het eerst gebruikt, moet u de passende grafische driver voor

uw toepassingsprogramma installeren. Informatie hieromtrent vindt u in de documentatie

bij uw grafische kaart of de bijbehorende driver-software.

Bedienen van het beeldscherm

Het beeldscherm kan vanuit zijn verticale stand naar voor en naar achter worden gekanteld.

Ź Neem het beeldscherm met beide handen vast aan de rechter en linker rand van de behuizing

en zet het in de gewenste neiging.

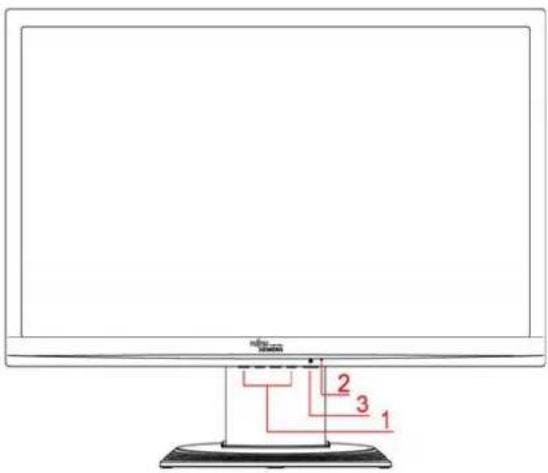

Beeldscherm in-/uitschakelen

1 = Toetsen voor het OSD-menu

3 = Aan-/uitschakelaar

Voor het in- en uitschakelen van het beeldscherm dient de aan-/uitschakelaar.

De stroomindicator licht groen of blauw op wanneer het beeldscherm en de computer ingeschakeld

zijn. De stroomindicator licht geel, wanneer het beeldscherm geen videosignaal krijgt of zich in de

energiespaarmodus bevindt. Het stroomindicator is uit, als het beeldscherm is uitgeschakeld.

Neemt u bij het inschakelen van computer de hierna aangegeven volgorde in acht:

Ź Schakel eerst met de aan-/uitschakelaar het LCD-beeldscherm in.

Ź Schakel dan de computer in.LCD-beeldscherm

Uitgave 2 Nederlands - 7

Verhelpen van fouten

Als er zich een storing voordoet, dient u eerst volgende punten te controleren. Als u het gestoorde

beeld niet kunt corrigeren, dient u waar mogelijk het beeldscherm op een andere computer te

Als u het probleem dan nog niet kunt oplossen, kunt u het best contact opnemen met onze

Heeft u dit probleem? Controleer de bovengenoemde punten:

Geen beeldschermweergave

(Stroomindicator brandt niet)

Ź Ga na of het beeldscherm ingeschakeld is.

Ź Ga na of de netkabel van het beeldscherm juist

Ź Ga na of de computer ingeschakeld is.

Geen beeldschermweergave

(Stroomindicator brandt)

Ź Ga na of de computer ingeschakeld is.

Ź Ga na of de datakabel van het beeldscherm stevig

op de beeldschermaansluiting van de computer

Ź Druk op een willekeurige toets op het computer-

toetsenbord - misschien staat de computer in de

Ź Verander de helderheid en/of contrast tot een beeld

Ź Ga na of de datakabel van het beeldscherm stevig

op de beeldschermaansluiting van de computer

Het ingangssignaal (horizontale frequentie en

beeldopfrisfrequentie) komt niet overeen met de

technische gegevens van het beeldscherm.

Ź Stel met behulp van de computersoftware geldige

frequenties in (zie documentatie bij uw computer of

Ź Stel met behulp van de computersoftware een

geldige resolutie in (zie documentatie bij uw

computer of grafische kaart).

Beeldpositie niet correct De beeldweergave is verkeerd ingesteld.

Ź Voer de zelfafregeling van het beeldscherm uit (met

de toets AUTO - indien voorhanden - of met het

Ź Stel de beeldpositie juist in met het OSD-menu.LCD-beeldscherm

8 - Nederlands Uitgave 2

Heeft u dit probleem? Controleer de bovengenoemde punten:

Beeld trilt Ź Ga na of de datakabel van het beeldscherm stevig

op de beeldschermaansluiting van de computer

Ź Voer de zelfafregeling van het beeldscherm uit (met

de toets AUTO - indien voorhanden - of met het

Beeldstoringen (verticale strepen)

Ź Voer de zelfafregeling van het beeldscherm uit (met

de toets AUTO - indien voorhanden - of met het

(horizontale strepen, sneeuw)

Ź Voer de zelfafregeling van het beeldscherm uit (met

de toets AUTO - indien voorhanden - of met het

Beeld te helder of te donker

Ź Voer de zelfafregeling van het beeldscherm uit (met

de toets AUTO - indien voorhanden - of met het

Ź Stel het contrast en de helderheid in met het OSD-

menu als de zelfafregeling geen bevredigend

Heldere of donkere beeldpunten

Volgens de huidige stand van de productietechniek kan geen volledig foutloze schermweergave

gegarandeerd worden. Er kunnen een paar constant heldere of donkere beeldpunten voorkomen.

Het maximaal toelaatbare aantal van zulke foutieve beeldpunten wordt vastgelegd in de strenge

internationale norm ISO 13406-2 (klasse II).

Voorbeeld: Een 17"/19" plat beeldscherm met resolutie 1280 x 1024 heeft 1280 x 1024 = 1310720

beeldelementen (pixels). Elk beeldelement bestaat uit drie beeldpunten (rood, groen en blauw),

zodat er bijna 4 miljoen beeldpunten (subpixels / dots) zijn. Volgens ISO 13406-2 (klasse II) mogen

er maximaal 6 beeldelementen en daarnaast nog eens 7 beeldpunten defect zijn, dit is in totaal 25

foutieve beeldpunten.

Een 22" plat beeldscherm met resolutie 1680 x 1050 heeft 1680 x 1050 = 1764000 beeldelementen

(pixels). Elk beeldelement bestaat uit drie beeldpunten (rood, groen en blauw), zodat er bijna

5 miljoen beeldpunten (subpixels / dots) zijn. Volgens ISO 13406-2 (klasse II) mogen er maximaal

8 beeldelementen en daarnaast nog eens 10 beeldpunten defect zijn.LCD-beeldscherm

Uitgave 2 Nederlands - 9

Montage van de beeldschermvoet

Het displayoppervlak van het LCD-beeldscherm is gevoelig voor druk en krassen. Plaats

het beeldscherm tijdens de montage of demontage van de beeldschermvoet dus op een

zachte ondergrond.Udgave 2 Dansk

Het apparaat mag niet worden meegegeven met het huishoudelijk afval. Dit apparaat is

gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende

afgedankte elektrische en elektronische apparatuur (waste electrical and electronic

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van

oude apparaten. Voor de teruggave van uw oude toestel gebruikt u de voorziene

teruggave- en inzamelsystemen. Meer informatie hieromtrent vindt u op

www.fujitsu-siemens.com/recycling
