BRUKSANVISNING SL 3230T FUJITSU

Säkerhetsföreskrifter 2

Montering av skärmfoten 9Utgåva 2 Svenska - 1

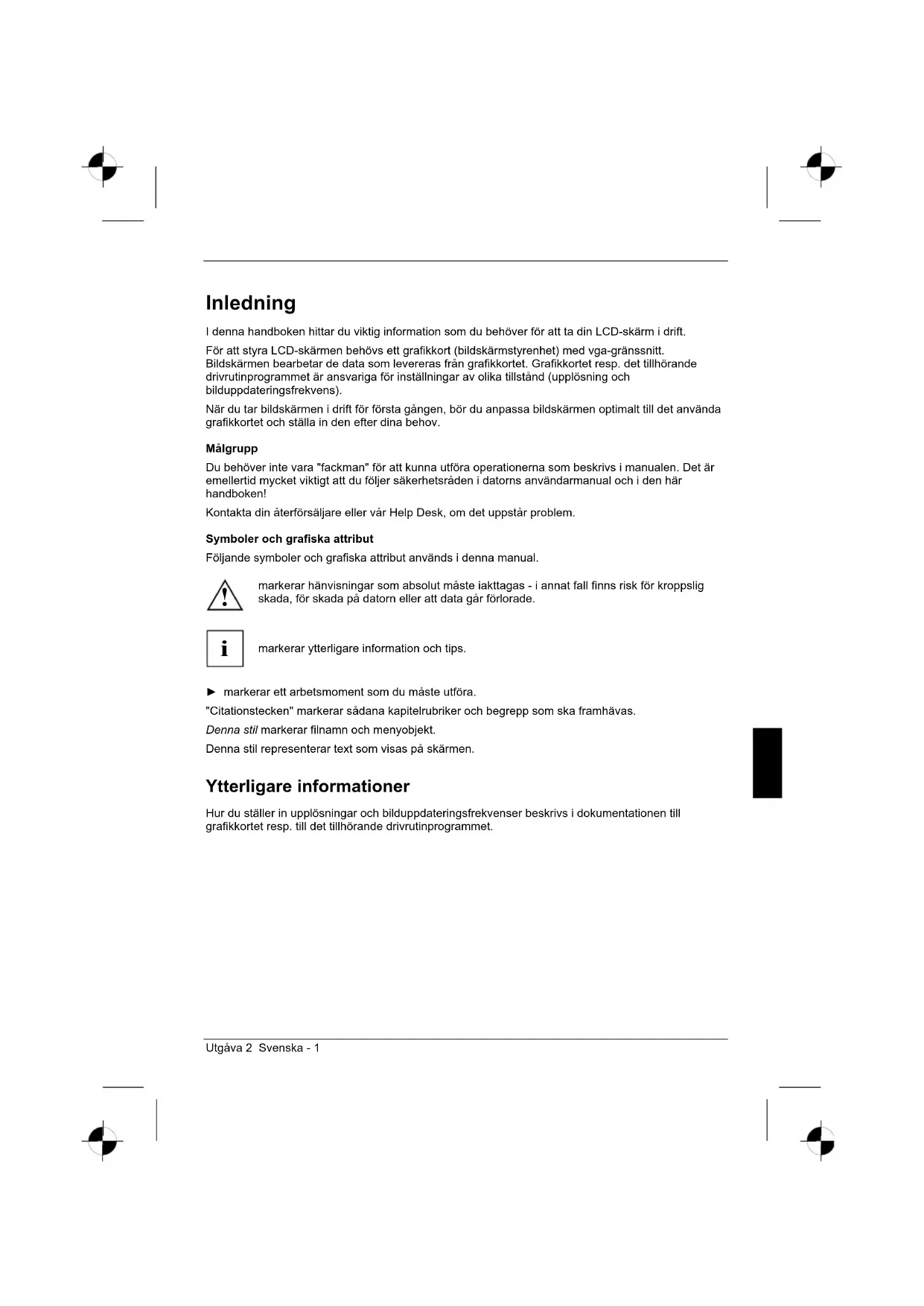

I denna handboken hittar du viktig information som du behöver för att ta din LCD-skärm i drift.

För att styra LCD-skärmen behövs ett grafikkort (bildskärmstyrenhet) med vga-gränssnitt.

Bildskärmen bearbetar de data som levereras från grafikkortet. Grafikkortet resp. det tillhörande

drivrutinprogrammet är ansvariga för inställningar av olika tillstånd (upplösning och

bilduppdateringsfrekvens).

När du tar bildskärmen i drift för första gången, bör du anpassa bildskärmen optimalt till det använda

grafikkortet och ställa in den efter dina behov.

Du behöver inte vara "fackman" för att kunna utföra operationerna som beskrivs i manualen. Det är

emellertid mycket viktigt att du följer säkerhetsråden i datorns användarmanual och i den här

Kontakta din återförsäljare eller vår Help Desk, om det uppstår problem.

Symboler och grafiska attribut

Följande symboler och grafiska attribut används i denna manual.

markerar hänvisningar som absolut måste iakttagas - i annat fall finns risk för kroppslig

skada, för skada på datorn eller att data går förlorade.

markerar ytterligare information och tips.

Ź markerar ett arbetsmoment som du måste utföra.

"Citationstecken" markerar sådana kapitelrubriker och begrepp som ska framhävas.

Denna stil markerar filnamn och menyobjekt.

Denna stil representerar text som visas på skärmen.

Ytterligare informationer

Hur du ställer in upplösningar och bilduppdateringsfrekvenser beskrivs i dokumentationen till

grafikkortet resp. till det tillhörande drivrutinprogrammet.LCD-skärm

2 - Svenska Utgåva 2

I detta kapitel hittar du säkerhetsföreskrifter som måste iakttagas när du använder

Säkerhetsföreskrifter

Denna enhet uppfyller de tillämpliga säkerhetskraven för informationsteknisk utrustning i samband

med användningen i kontorsmiljö, vilka även omfattar elektriska kontorsmaskiner. Om du känner dig

osäker angående uppställningen i den avsedda miljön, kontaktar du din återförsäljare eller vår Help

Ɣ LCD-skärmens glasyta är känslig för tryck och repor. Hantera därför skärmens glasyta försiktigt

för att undvika permanenta skador (Newton-ringar, repor).

Ɣ Förflyttas enheten från kall miljö till det rum där den ska tas i drift kan det bildas kondens på

den. Vänta med att ta enheten i drift tills den har temperaturanpassats och är helt torr.

Ɣ För att garantera tillräcklig ventilation, måste bildskärmens till- och frånluftöppningar hållas fria.

Ɣ Bildskärmen ställer automatiskt in en nätspänning som ligger mellan 100 V och 240 V.

Kontrollera att det lokala nätets spänning varken över- eller underskrider detta område.

Ɣ Säkerställ att uttaget på bildskärmen eller det installerade vägguttaget inte blockeras.

Ɣ Till-/Från-strömbrytaren skiljer inte enheten från nätet. För att fullständigt skilja den från nätet

måste du dra ur nätkontakten.

Ɣ Bildskärmen är utrustad med en säkerhetstestad nätkabel.

Ɣ Lägg alla kablar så att eventuella risker undviks (risk för att snubbla) och så att de inte kan

skadas. Observera hänvisningarna i kapitlet "Ansluta skärmen", när du ansluter enheten.

Ɣ Om du använder en annan datakabel, än den som är medlevererad, måste du se till att kabeln

är tillräckligt skärmad. CE-överensstämmelse och optimal bildkvalitet garanteras bara med den

medföljande datakabeln.

Ɣ Under pågående åska får du varken ansluta eller lossa dataöverföringskablar.

Ɣ Se till att inga föremål (t.ex. smycken, kedjor, gem etc.) eller vätska kommer in i enheten (risk

för elchock, kortslutning).

Ɣ Enheten är inte vattentät! Doppa aldrig ner enheten i vatten och skydda den mot vattenstänk

Ɣ I nödsituationer (t. ex. skadad kåpa, manövreringselement eller nätkabel, inträngande av

vätska eller främmande föremål) måste enheten stängas av omedelbart och nätkabeln dras ut

ur vägguttaget. Kontakta din återförsäljare eller vår Help Desk.LCD-skärm

Utgåva 2 Svenska - 3

Ɣ Bildskärmen måste kastas bort i enlighet med de lokala bestämmelserna för särskilt avfall.

Bildskärmens bakgrundsbelysning innehåller kvicksilver. Vid hantering och skrotning ska

samma säkerhetsbestämmelser som för lysrör beaktas.

Ɣ Reparationer på enheten får bara genomföras av en auktoriserad fackman. Genom obehörigt

öppnande och icke fackmässiga reparationer kan väsentliga faror uppstå för användaren

(elchock, brandrisk).

Ɣ Använd en skärmsläckare med rörliga bilder och aktivera bildskärmens strömsparfunktioner för

att undvika att stillbilder "bränns in".

Ɣ Bildskärmen får endast användas i tvärformat (0° landskapsläge). Det är inte tillåtet att vrida

bildskärmen vid montering av vridbar arm eller väggfäste.

Ɣ Förvara denna handbok tillsammans med enheten. Om du ger enheten vidare till tredje man,

se till att denna handbok medföljer.

Ɣ Vi rekommenderar att enheten placeras på ett halkfritt och okänsligt underlag. Beroende på

uppställningsytans material och ytbehandling kan enhetens fötter eventuellt lämna märken efter

Använd den medföljande kabeln för att garantera säker drift. Om det är nödvändigt att byta ut den

medföljande ursprungliga kabeln, måste du iakttaga följande föreskrifter.

Ɣ Nätkabelns kontakt och kontaktuttag måste uppfylla föreskrifterna enligt IEC60320/CEE-22.

Ɣ Kabeln måste uppfylla kraven enligt VDE- resp. HAR-föreskrifterna. VDE- resp. HAR-symbolen

finns på kabelns ytterhölje.

Ɣ För enheter som placeras på skrivbord, bord etc. är det tillåtet att använda nätkabelutföranden

av typ SVT resp. SJT.

Ɣ Observera vilken märkström som krävs för enheten när du väljer kabel.

Ɣ Om nödvändigt, byter du ut den medföljande ursprungliga nätkabeln mot en sådan 3-polig

nätledning med jordad kontakt som är gängse i ditt land.

Ɣ Transportera skärmen försiktigt och bara i tillhörande originalförpackning eller annan lämplig

förpackning för att skydda den mot stötar och slag.

Ɣ LCD-skärmen får aldrig tappas (risk för glasskador).LCD-skärm 4 - Svenska Utgåva 2 Rengöring Ɣ Dra ut nätkabeln, innan du rengör skärmen. Ɣ Kåpans inre delar får bara rengöras av en servicetekniker. Ɣ Använd inte skurpulver eller rengöringsmedel som skadar plastmaterial. Ɣ Se till att ingen vätska rinner in i enheten. Ɣ Se till att skärmens ventilationsöppningar är fria. Ɣ Rengör den tryck- och repkänsliga glasytan på LCD-skärmen med en mjuk, lätt fuktad trasa. Det räcker med en torr trasa för att rengöra skärmen på utsidan. Vid stark nedsmutsning används en trasa som har sköljts i vatten med milt handdiskmedel och sedan vridits ur ordentligt. CE-märkning Denna enhet uppfyller i leveransutförandet kraven enligt EU-direktiven 2004/108/EG "Elektromagnetisk kompatibilitet" och 73/23/EWG "Lågspänningsdirektiv". Leveranskontroll

! LCD-skärmens glasyta är känslig för tryck och repor. Håll alltid bara fast enheten i kåpan! Ź Packa upp alla delar. Ź Kontrollera att inga skador har uppstått under transporten. Ź Kontrollera packsedelns uppgifter så att allt finns med. En komplett leverans av LCD-skärmen omfattar: – en bildskärm – Datakabel – en nätkabel – ett garantihäfte – denna handboken "Komma i gång" Om skador har uppstått under transporten, eller om leveransen inte stämmer med packsedeln, ska du kontakta återförsäljaren omedelbart! i Kasta inte bort originalförpackningen till enheten. Spara originalförpackningen för eventuell transport.LCD-skärm

Utgåva 2 Svenska - 5

Observera säkerhetsföreskrifterna i kapitlet "Viktigt att veta".

CE-överensstämmelse och optimal bildkvalitet garanteras bara med den medföljande

Ventilationsöppningarna får inte täckas över!

Datorns nätkontakt måste vara urdragen!

Ź Se till att bildskärmen och datorn är avstängda.

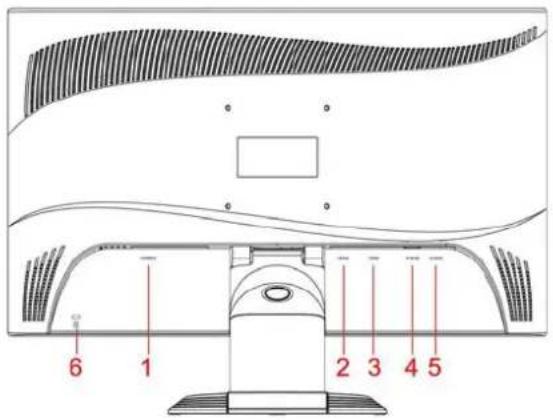

Ansluta kablar till bildskärmen

Ź Om datakabeln inte är fastkopplad i bildskärmen:

Sätt i datakabelns ena kontakt i bildskärmens d-sub-uttag och säkra kontaktförbindelsen

genom att dra åt säkerhetsskruvarna.

Ź Koppla nätkabeln till bildskärmens nätuttag.

Ansluta kablar till datorn

För mer information om datorns kontaktuttag och gränssnitt hänvisas till datorns användarmanual.

Om din dator har två bildskärmsuttag (integrerad ("onboard") grafikstyrning och separat

grafikkort), så är i allmänhet det separata grafikkortets bildskärmsuttag aktivt.

Ź Anslut datakabeln till datorns (aktiva) bildskärmsuttag och säkra kontaktförbindelsen genom att

dra åt säkerhetsskruvarna.

Ź Sätt in den medföljande nätkabelns kontakt i ett korrekt jordat vägguttag och kontrollera att den

sitter fast ordentligt.

Ź Anslut datorns nätkontakt till ett jordat vägguttag.

6 - Svenska Utgåva 2

När du tar bildskärmen i drift för första gången, bör du installera passande grafikdrivrutiner

för dina tillämpningsprogram. Informationer om detta hittar du i dokumentationen till

grafikkortet resp. till det tillhörande drivrutinprogrammet.

Bildskärmens lutning kan ställas om framåt och bakåt från lodrätt läge.

Ź Ta tag i bildskärmen med båda händerna på högra och vänstra sidan av kåpan och ställ den i

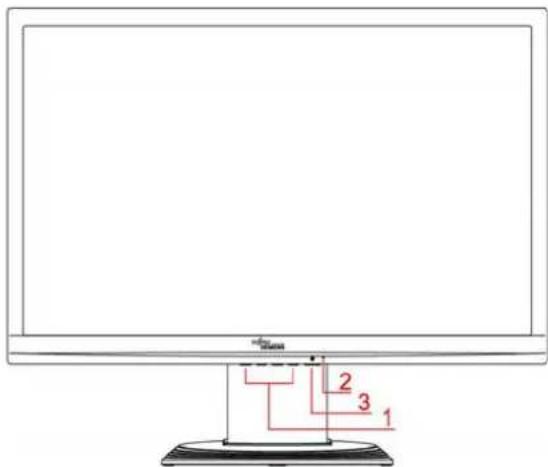

Till-/frånkoppling av bildskärmen

1 = Knappar för OSD-menyn

3 = Till-/Från-strömbrytare

Till- och frånkoppling av bildskärmen sker med Till-/Från-strömbrytaren.

Nätindikatorn lyser grönt eller blått när bildskärmen och datorn är tillkopplade. Nätindikatorn lyser

gult, när bildskärmen inte får någon videosignal eller befinner sig i energisparläget. Nätindikatorn

släcks, när bildskärmen är frånkopplad.

Observera följande ordningsföljd när datorsystemet kopplas på:

Ź Sätt först på LCD-skärmen med Till-/Från-strömbrytaren.

Ź Sätt sedan på datorn.LCD-skärm

Utgåva 2 Svenska - 7

Om ett fel uppstår, kontrollera först följande punkter. Om felbilden fortfarande kvarstår, bör

bildskärmen om möjligt kontrolleras tillsammans med en annan dator.

Kontakta vår Help Desk, om du inte kan lösa problemet själv.

Har du detta problem? Kontrollera de angivna möjliga orsakerna:

(nätindikatorn är släckt)

Ź Kontrollera att bildskärmen är påknäppt.

Ź Kontrollera att bildskärmens nätkabel är korrekt

Ź Kontrollera att datorn är påknäppt.

(nätindikatorn lyser)

Ź Kontrollera att datorn är påknäppt.

Ź Kontrollera att bildskärmens datakabel är

fastskruvad i datorns bildskärmsuttag.

Ź Tryck på valfri tangent på tangentbordet - eventuellt

är datorn i ett energisparande tillstånd.

Ź Ändra ljusstyrkan och/eller kontrasten, tills du får

Ź Kontrollera att bildskärmens datakabel är

fastskruvad i datorns bildskärmsuttag.

Ź Kontrollera att datorn är påknäppt.

Insignalen (horisontalfrekvens och

bilduppdateringsfrekvens) motsvarar inte bildskärmens

Ź Ställ in giltiga frekvenser via datorns programvara

Ź Ställ in en giltig skärmupplösning via datorns

programvara (se dokumentationen till datorn eller

Bildpositionen är inte korrekt Displayen är felinställd.

Ź Genomför bildskärmens autojustering (med knappen

AUTO - om denna finns - eller via OSD-menyn).

Ź Ställ in bildpositionen korrekt i OSD-menyn.LCD-skärm

8 - Svenska Utgåva 2

Har du detta problem? Kontrollera de angivna möjliga orsakerna:

Bilden darrar Ź Kontrollera att bildskärmens datakabel är

fastskruvad i datorns bildskärmsuttag.

Ź Genomför bildskärmens autojustering (med knappen

AUTO - om denna finns - eller via OSD-menyn).

Bildstörningar (vertikala ränder) Ź Genomför bildskärmens autojustering (med knappen

AUTO - om denna finns - eller via OSD-menyn).

(horisontala ränder, snö)

Ź Genomför bildskärmens autojustering (med knappen

AUTO - om denna finns - eller via OSD-menyn).

Bilden är för ljus eller för mörk

Ź Genomför bildskärmens autojustering (med knappen

AUTO - om denna finns - eller via OSD-menyn).

Ź Ställ in kontrasten och ljusstyrkan korrekt via OSD-

menyn, om autojusteringen inte ger något

tillfredsställande resultat.

Ljusa eller mörka bildpunkter

Med dagens produktionsteknik kan man inte garantera en helt felfri visning på bildskärmen. Det kan

finnas några konstant ljusa eller mörka bildpunkter. Det maximalt tillåtna antalet felaktiga bildpunkter

bestäms av den stränga internationella normen ISO 13406-2 (klass II).

Exempel: En 17-tums/19-tums platt bildskärm med upplösningen 1280 x 1024 har 1280 x 1024 =

1310720 bildelement (pixlar). Varje bildelement består av tre bildpunkter (röd, grön och blå), vilket

innebär att det finns nästan 4 miljoner bildpunkter (subpixlar / dots). Enligt ISO 13406-2 (klass II) får

maximalt 6 bildelement och därutöver 7 bildpunkter vara defekta, dvs. totalt 25 felaktiga bildpunkter.

En 22-tums platt bildskärm (wide) med upplösningen 1680 x 1050 har 1680 x1050 = 1764000

bildelement (pixlar). Varje bildelement består av tre bildpunkter (röd, grön och blå), vilket innebär att

det finns nästan 5 miljoner bildpunkter (subpixlar / dots). Enligt ISO 13406-2 (klass II) får maximalt 8

bildelement och därutöver 10 bildpunkter vara defekta.LCD-skärm

Utgåva 2 Svenska - 9

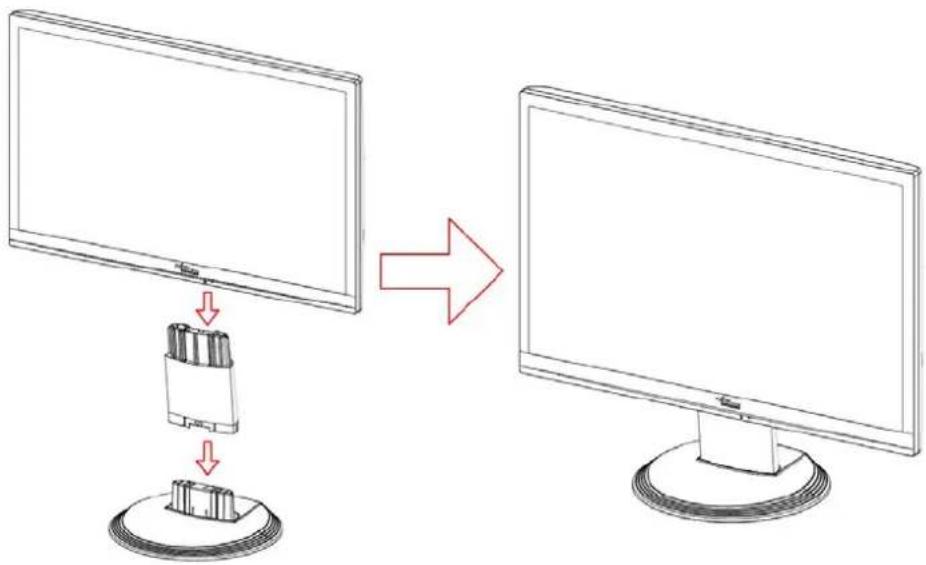

Montering av skärmfoten

LCD-skärmens glasyta är känslig för tryck och repor. Lägg därför bildskärmen på ett mjukt

underlag när du monterar eller demonterar skärmfoten.Uitgave 2 Nederlands

(klass II) sätetega.

Enheten får ej avfallshanteras tillsammans med hushållssoporna. Denna enhet är märkt i

enlighet med det europeiska direktivet 2002/96/EG om avfall som utgörs av eller

innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av

uttjänta enheter. För att återlämna din uttjänta apparat använder du de återlämnings- och

källsorteringssystem som står till förfogande. Mer information om detta hittar du under

www.fujitsu-siemens.com/recycling
