KASUTUSJUHEND SL 3230T FUJITSU

Suomi, Русский, Norsk, Eesti

keel, Ελληνικά, Lietuviškas,

Latviski, Polski, Slovensko,

Slovenský, Česky, Magyar,

Täiendav informatsioon 1

Tähtsad juhised 2

Ohutusjuhised 2

Toitekaabel 3

Transportimine 3

Puhastamine 4

CE-vastavusmärgis 4

Pakendi sisu kontrollimine 4

Kuvari ühendamine....5

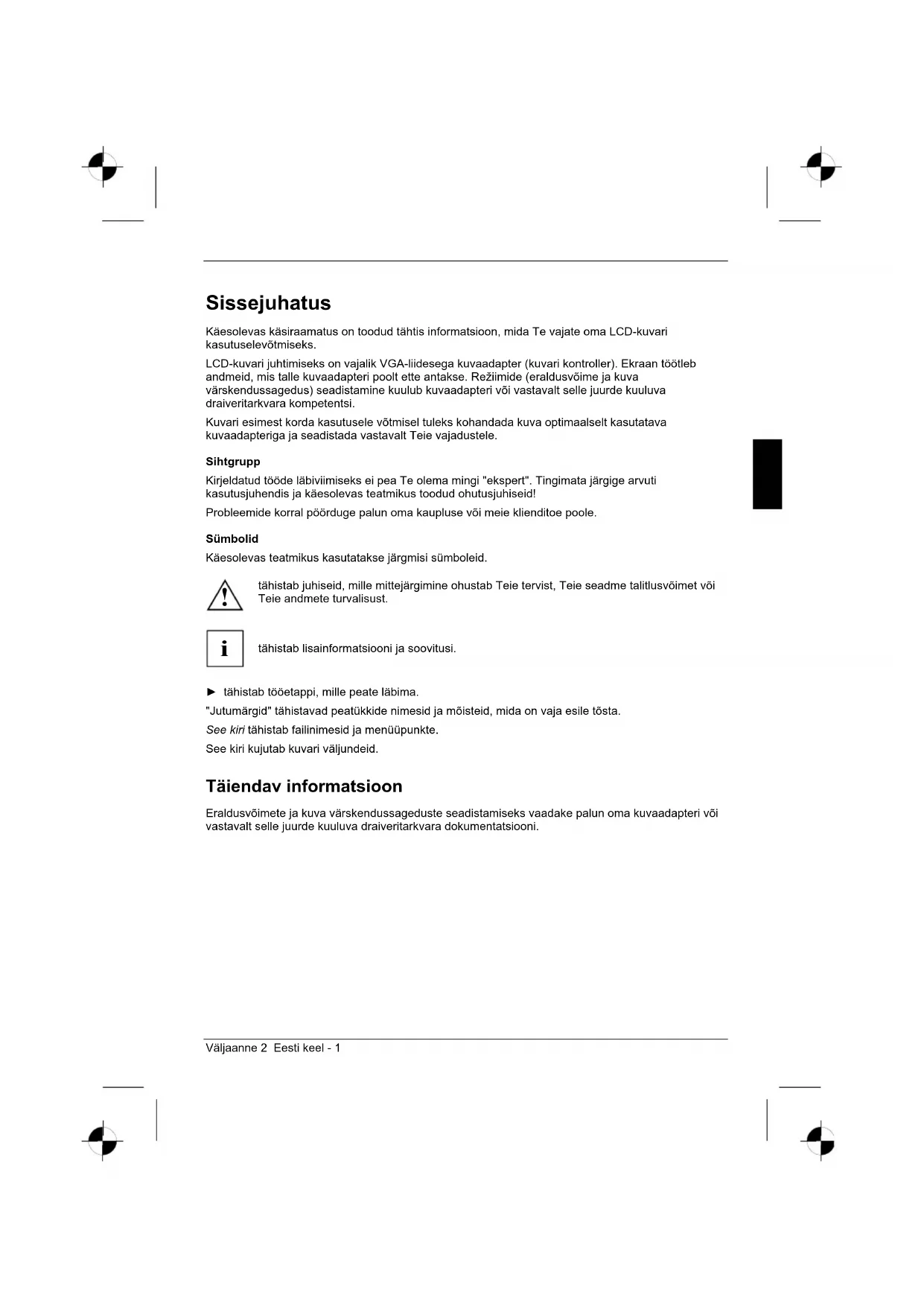

Käesolevas käsiraamatus on toodud tähtis informatsioon, mida Te vajate oma LCD-kuvari kasutuselevõtmiseks.

LCD-kuvari juhtimiseks on vajalik VGA-liidesega kuvaadapter (kuvari kontroller). Ekraan töötleb andmeid, mis talle kuvaadapteri poolt ette antakse. Režiimide (eraldusvõime ja kuva värskendussagedus) seadistamine kuulub kuvaadapteri või vastavalt selle juurde kuuluva draiveritarkvara kompetentsi.

Kuvari esimest korda kasutusele võtmisel tuleks kohandada kuva optimaalselt kasutatava kuvaadapteriga ja seadistada vastavalt Teie vajadustele.

Sihtgrupp

Kirjeldatud tööde läbiviimiseks ei pea Te olema mingi "ekspert". Tingimata järgige arvuti kasutusjuhendis ja käesolevas teatmikus toodud ohutusjuhiseid!

Probleemide korral pöörduge palun oma kaupluse või meie klienditoe poole.

Sümbolid

Käesolevas teatmikus kasutatakse järgmisi sümboleid.

tähistab juhiseid, mille mittejärgimine ohustab Teie tervist, Teie seadme talitlusvõimet või Teie andmete turvalisust.

tähistab lisainformatsiooni ja soovitusi.

▶ tähistab tööetappi, mille peate läbima.

"Jutumärgid" tähistavad peatükkide nimesid ja mõisteid, mida on vaja esile tõsta.

See kiri tähistab failinimesid ja menüüpunkte.

See kiri kujutab kuvari väljundeid.

Täiendav informatsioon

Eraldusvõimete ja kuva värskendussageduste seadistamiseks vaadake palun oma kuvaadapteri või vastavalt selle juurde kuuluva draiveritarkvara dokumentatsiooni.

Tähtsad juhised

Käesolevas peatükis leiate Te ohutusjuhised, mida Te peate tingimata järgima oma kuvariga kasutamisel.

Ohutusjuhised

See seade vastab infotehnilise sisseseade, kaasa arvatud kontorikeskkonnas kasutamiseks ette nähtud elektriliste büroomasinate, kohta kehtivatele ohutuseeskirjadele. Kui Te ei tea, kas tohite seadme soovitud kohta üles seada, pöörduge palun oma kaupluse või meie klienditoe poole.

• LCD-kuvari ekraani pind on surve- ja kriimustustundlik. Seetõttu käige ekraani pinnaga ümber ettevaatlikult, et vältida jäävkahjustusi (Newtoni rõngaid, kriimustusi).
• Kui seade viiakse külmast keskkonnast tööruumi, vöib esineda kondenseerumist. Enne, kui Te seadme tööle rakendate oodake, kuni selle temperatuur on ühtlustunud ja see on absoluutselt kuiv.
• Piisava ventilatsiooni tagamiseks tuleb kuvari õhu juurde- ja äravooluavad tingimata vabad hoida.
• Piirkonnas 100 V kuni 240 V kohandub kuvar vörgupingele automaatselt. Veenduge, et kohalik vörgupinge ei oleks sellest piirkonnast madalam ega körgem.
• Kindlustage, et kuvari pistikupesa või seinas olev kaitseühendusega pistikupesa oleks vabalt juurdepääsetav.
• Sisse/välja lüliti seadet vörgupingest ei lahuta. Täielikuks vörgupingest lahutamiseks tuleb pistik stepslist välja tömmata.
• Kuvar on varustatud ohutuskontrolli läbinud toitejuhtmega.
• Vedage juhtmed nii, et need ei oleks ohuallikaks (komistamisoht) ja et neid ei vigastataks. Seadme ühendamisel järgige peatükis "Kuvari ühendamine" toodud vastavaid juhiseid.
• Kui kasutate muud andmesidekaablit kui kaasasolev, kontrollige, et kaabel oleks piisavalt varjestatud. CE-vastavus ning optimaalne pildikvaliteet tagatakse vaid tarnitud andmejuhtmega.
• Äikese ajal ei tohi Te andmeedastuskaableid ei ühendada ega lahti ühendada.
• Jälgige, et seadme sisemusse ei satuks mingeid esemeid (näiteks ehteketikesed, kirjaklambrid jne) ega vedelikke (elektrilöögi, lühise oht).
  Seade ei ole veekindel! Ärge kunagi sukeldage seadet vette ja kaitske seda veepritsmete (vihm, merevesi) eest.

• Hädaolukordades (näiteks korpuse, teeninduselementide või toitekaabli vigastamisel, vedelike või võõrobjektide sisenemisel) lülitage seade koheselt välja, lahutage pistik stepslist ja teatage sellest oma kauplusele või meie klienditoele.

• Kuvar tuleb kõrvaldada vastavalt kohalikele eeskirjadele erijäätmete kõrvaldamise kohta. Kuvari taustvalgustus sisaldab elavhõbedat. Käsitsemisel ja kõrvaldamisel tuleb järgida luminofoorlampide kohta kehtivaid ohutuseeskirju.

• Seadet tohivad remontida üksnes selleks kvalifitseeritud volitatud isikud. Oskamatu avamine ja vääär remont võivad põhjustada kasutajale märkimisväärsseid ohte (elektrilöök, tuleoht).
• Liikumatute piltide "sissepõlemise" vältimiseks kasutage liikuvate piltidega ekraanisäästjat ja aktiveerige oma kuvari toitehaldur.
• Kuvarit tohib kasutada vaid horisontaalpaigutusega (0° landscape-režiim). Paigaldamise ajal ei tohi pöördõlga ja seinakinnitust keerata.
• Säilitage seda käsiraamatut koos seadmega. Kui Te seadme kolmandale isikule edasi annate, andke palun ka käsiraamat edasi.
• Soovitame teil asetada seade libisemis- ja kriimustuskindlale alusele. Et mööbli töötlemisel kasutatakse väga erinevaid kattematerjale ja värve, pole välistatud, et seadme jalad võivad aluspinda kahjustada.

Toitekaabel

Turvalise töötamise kindlustamiseks kasutage kaasasolevat kaablit. Kui tekib vajadus algselt kaasasolev kaabel asendada, tuleb tingimata järgida järgnevaid direktiive.

• Toitekaabli pistik ja pistikupesa peavad vastama IEC60320/CEE-22 eeskirjadele.
• Kaabel peab vastama kas VDE- või HAR-eeskirjadele. VDE- või vastavalt HAR-märgi võib leida kaabli väliskestalt.
• Kirjutuslaudadele, laudadele jne paigaldatavate seadmete puhul lubatakse kasutada SVT- või SJT-tüüpi toitekaableid.
• Kaabli valikul tuleb arvestada seadme jaoks vajaliku nimivooluga.
• Vajadusel asendage algselt kaasasolev toitekaabel tavalise, antud riigis kasutatava 3 kontaktiga kaitseühendusega toitekaabliga.

Transportimine

• Transportige kuvarit ettevaatlikult ja üksnes originaalpakendis või mingis muus sobivas pakendis, mis kaitseb tõugete ja lõökide eest.
• LCD-kuvar ei tohi mitte mingil juhul maha kukkuda (klaasi purunemise oht).

Puhastamine

• Enne kuvari puhastamist tömmake vörgupistik välja.
• Korpuse sisemust tohib puhastada üksnes hooldustehnik.
• Ärge kasutage puhastamiseks abrasiivpulbrit ega mingeid plastikut lahustavaaid puhastusvahendeid.
• Ärge laske mingil vedelikul seadme sisemusse tungida.
• Jälgige, et kuvari ventilatsiooniavad jääksid vabaks.
• Puhastage LCD-kuvari ekraani surve- ja kriimustustundlikku pinda üksnes pehme, kergelt niiske lapiga.

Kuvari korpuse välispinna puhastamiseks piisab kuivast lapist. Tugeva määrdumise korral võib kasutada niisket lappi, mis on kastetud mahedat pesuvahendit sisaldavasse vette ja hästi välja väänatud.

CE-vastavusmärgis

Tarnitud mudel vastab EÜ direktiivide 2004/108/EMÜ "Elektromagnetiline ühilduvus" ja 73/23/EMÜ "Madalpinge direktiiv" nõuetele.

Pakendi sisu kontrollimine

LCD-kuvari ekraani pind on surve- ja kriimustustundlik. Ärge puudutage seadet mujalt kui korpusest.

▶ Pakkige köik osad lahti.
▶ Kontrollige, et pakendi sisul ei oleks nähtavaid transpordikahjustusi.
- Kontrollige, kas pakendi sisu vastab saatelehel olevatele andmetele. LCD-kuvari täielikku tarnekomplekti kuuluvad:
- kuvar
- Andmekaabel
- toitekaabel
- garantiivihik
- käsiraamat "Esimesed sammud"

Kui Te avastate transpordikahjustusi või mittevastavusi pakendi sisu ja saatelehe vahel, teatage sellest kohe kauplusesse!

Soovitame Teil seadme originaalpakendit mitte ära visata. Hoidke originaalpakend võimaliku vajalikuks osutuva transpordi jaoks alles.

Kuvari ühendamine

Järgige peatükis "Tähtsad juhised" toodud ohutusjuhiseid.

CE-vastavus ning optimaalne pildikvaliteet tagatakse vaid tarnitud andmejuhtmega.

Öhu juurde- ja äravooluavasid ei tohi kinni katta!

Arvuti vörgupistik peab olema välja tömmatud!

▶ Veenduge, et kuvar ja arvuti on välja lülitatud.

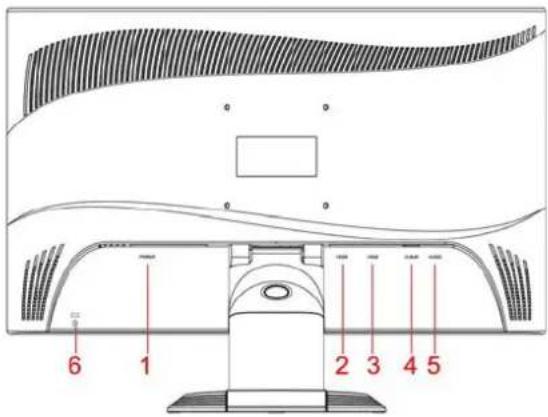

Kaablite ühendamine kuvarile

6 1 2 3 4 5

1=POWER CONNECTOR

2=HDMI1 CONNECTOR

3=HDMI2 CONNECTOR

4= D-SUB CONNECTOR

5=AUDIO CONNECTOR

6=Kensington Lock

▶ Kui andmejuhe pole kuvariga kindlalt ühendatud:
Pistke andmejuhtme pistik kuvari D-SUB-ühenduspistikupesasse ja fikseerige ühendus, keerates ohutuskruvid kinni.
▶ Pistke kaasasoleva toitejuhe kuvari võrguühenduse pistikupesasse.

Kaablite ühendamine arvutile

Informatsiooni arvuti ühenduste ja liideste kohta leiate Te oma arvuti kasutusjuhendis.

Pistke andmekaabel arvuti (aktiivsesse) kuvariühendusse ja fikseerige pistmikühendus fiksaatorkruvide kinnikeeramise teel.
Ühendage kaasasoleva võrgujuhtme pistik nõuetekohaselt maandatud kaitsekontaktiga pistikupessa ja veenduge, et pistikühendus on ohutu.
Pistke arvuti võrgupistik nõuetele vastavalt maandatud kaitseühendusega pistikupessa.

LCD-kuvar

i

Kuvari esmakordsel kasutuselevõtmisel tuleks installida Teie rakendusprogrammidega sobivad graafikadraiverid. Sellekohase informatsiooni leiate Te oma kuvaadapteri või vastavalt selle juurde kuuluva draiveritarkvara dokumentatsioonis.

Kuvari käsitsemine

Kalde seadistamine

Kuvari kallet saab vertikaalsest positsioonist seadistada ette või taha.

Võtke mõlema käega kuvari korpuse paremast ja vasakust servast kinni ning liigutage see soovitud asendisse.

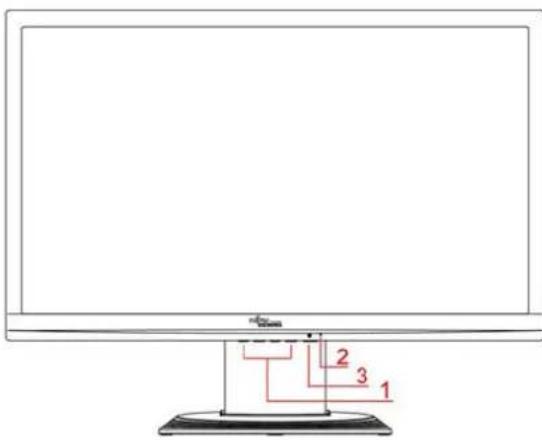

Kuvari sisse-/väljalülitamine

1 2 3

1 = Klahvid OSD-menüü jaoks (On-Screen-Display)

2 = Toitenäidik

3 = Sisse/välja-lüliti

Kuvari sisse- ja väljalülitamiseks on sisse/välja-lüliti.

Kui kuvar ja arvuti on sisse lūlitatud, siis põleb võrgunäidikus roheline või sinine lamp. Kui videosignaal ei jõua kuvarini või kui kuvar on säästurežiimil, siis põleb võrgunäidikus kollane lamp. Kui kuvar on välja lūlitatud, siis toitenäidik kustub.

Palun järgige arvutisüsteemi sisselülitamisel järgmist sisselülitusjärjekorda:

▶ Esmalt lülitage sisse/välja lüliti abil sisse LCD-kuvar.

▶ Seejärel lülitage sisse arvuti.

6 - Eesti keel Väljaanne 2

Veatöötlus

Mingi vea esinemisel kontrollige esmalt järgmiseid nimetatud punkte. Kui veapilti seeläbi veel kõrvaldada ei önnestunud, tuleks kuvarit võimalusel mõne teise arvutiga kontrollida.

Kui Te ei suuda probleemi lahendada, teatage sellest palun meie klienditoele.

Kas Teil on selline probleem? Kontrollige nimetatud punkte:
Kuva puudub(toitenäidik ei põle)	► Kontrollige, kas kuvar on sisse lülitatud.► Kontrollige, kas kuvari toitekaabel on õigesti ühendatud.► Kontrollige, kas arvuti on sisse lülitatud.
Kuva puudub(toitenäidik põleb)	► Kontrollige, kas arvuti on sisse lülitatud.► Kontrollige, kas kuvari andmekaabel on kindlalt arvuti kuvariühenduse külge kruvitud.► Vajutage suvalist klahvi arvuti klaviatuuril - võib-olla on arvuti energiasäästurežiimil.► Muutke heledust ja/või kontrastsust, kuni kuva ilmub.
Teade:No Video InputOrNo Signal	► Kontrollige, kas kuvari andmekaabel on kindlalt arvuti kuvariühenduse külge kruvitud.► Kontrollige, kas arvuti on sisse lülitatud.
Teade:e.g.This is 85 Hz overdrive.Change computer display input to ..... x ..... at 60 Hz.orFrequency out of rangePlease change the display mode to ......	Sisendsignaal (reasagedus ja värskendussagedus) ei vasta kuvari tehnilistele andmetele.► Seadistage arvutitarkvara abil kehtivad sagedused (vaadake oma arvuti või oma kuvaadapteri dokumentatsiooni).► Seadistage arvuti tarkvara abil kehtiv lahutusvõime (vaadake oma arvuti või kuvaadapteri dokumentatsiooni).
Kuva asend ei ole õige Kuvar tuvastab mingi veel seadistamata töörežiimi.► Viige läbi kuvari isereguleerimine (klahviga AUTO - kui see on olemas - või OSD-menüü kaudu).► Seadke OSD-menüü abil pildi asend õigeks.
Kuva väriseb ► Kontrollige, kas kuvari andmekaabel on kindlalt arvuti kuvariühenduse külge kruvitud. ► Viige läbi kuvari isereguleerimine (klahviga AUTO - kui see on olemas - või OSD-menüü kaudu).
Kuva häired (püstribad)	► Viige läbi kuvari isereguleerimine (klahviga AUTO - kui see on olemas - või OSD-menüü kaudu).
Kuva häired (rõhtribad, teralisus)	► Viige läbi kuvari isereguleerimine (klahviga AUTO - kui see on olemas - või OSD-menüü kaudu).
Pilt liiga hele või liiga tume	► Viige läbi kuvari isereguleerimine (klahviga AUTO - kui see on olemas - või OSD-menüü kaudu). ► Seadistage kontrast ja heledus OSD-menüü abil õigeks, kui isereguleerimine ei anna rahuldavat tulemust.

Heledad või tumedad kuvapunktid

Tootmistehnoloogia praeguse taseme juures ei ole võimalik garanteerida absoluutselt veatut kuva. Esineda võivad mõned vähesed pidevalt heledad või tumedad kuvapunktid. Selliste vigaste kuvapunktide suurim lubatav arv on kindlaks määratud range rahvusvahelise standardi ISO 13406-2 (klass II) sätetega.

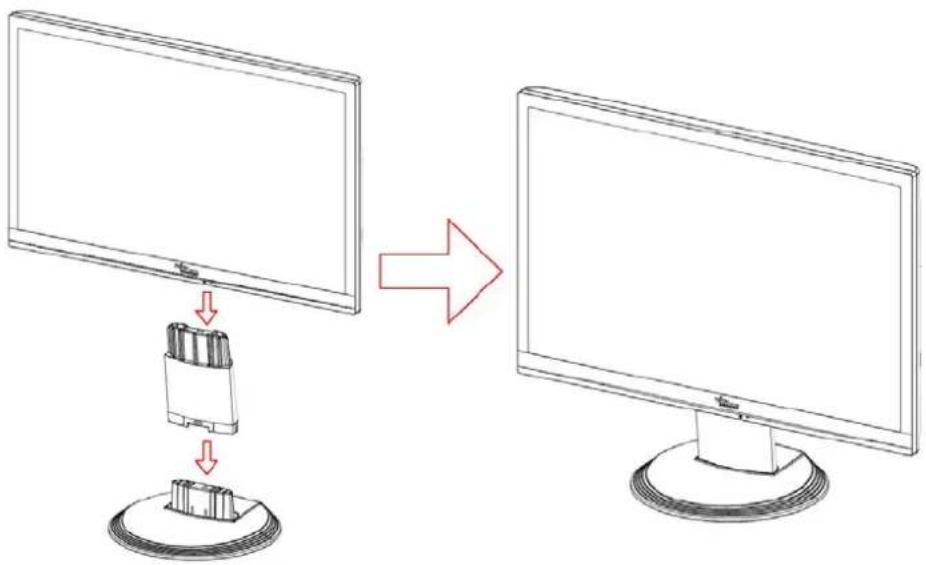

LCD-kuvari ekraani pind on surve- ja kriimustustundlik. Seetõttu asetage kuvar kuvari jala monteerimisel või demonteerimisel pehmele alusele.

Seadet ei tohi utiliseerida koos majapidamisjäätmetega. Käesolev seade on märgistatud vastavalt direktiivile 2002/96/EÜ elektri-ja elektroonikaseadmete jäätmete kohta. Direktiiv sätestab elektri- ja elektroonikaseadmete jäätmete tagastamise ja ringlussevõtu raamtingimused Euroopa Liidus. Vana seadme tagastamiseks kasutage Teie käsutuses olevaid tagastus- ja kogumissüsteeme. Täiendava info selle kohta leiate aadressilt www.fujitsu-siemens.com/recycling
