NÁVOD NA OBSLUHU SL 3230T FUJITSU

Đalšie informácie....1

Dôležité pokyny 2

Inštrukcie z bezpečnostnej techniky 2

Sietový prívod 3

Preprava....3

Cistenie 4

Značkovanie v sálade s požiadavkami EZ 4

Kontrola dodávky 4

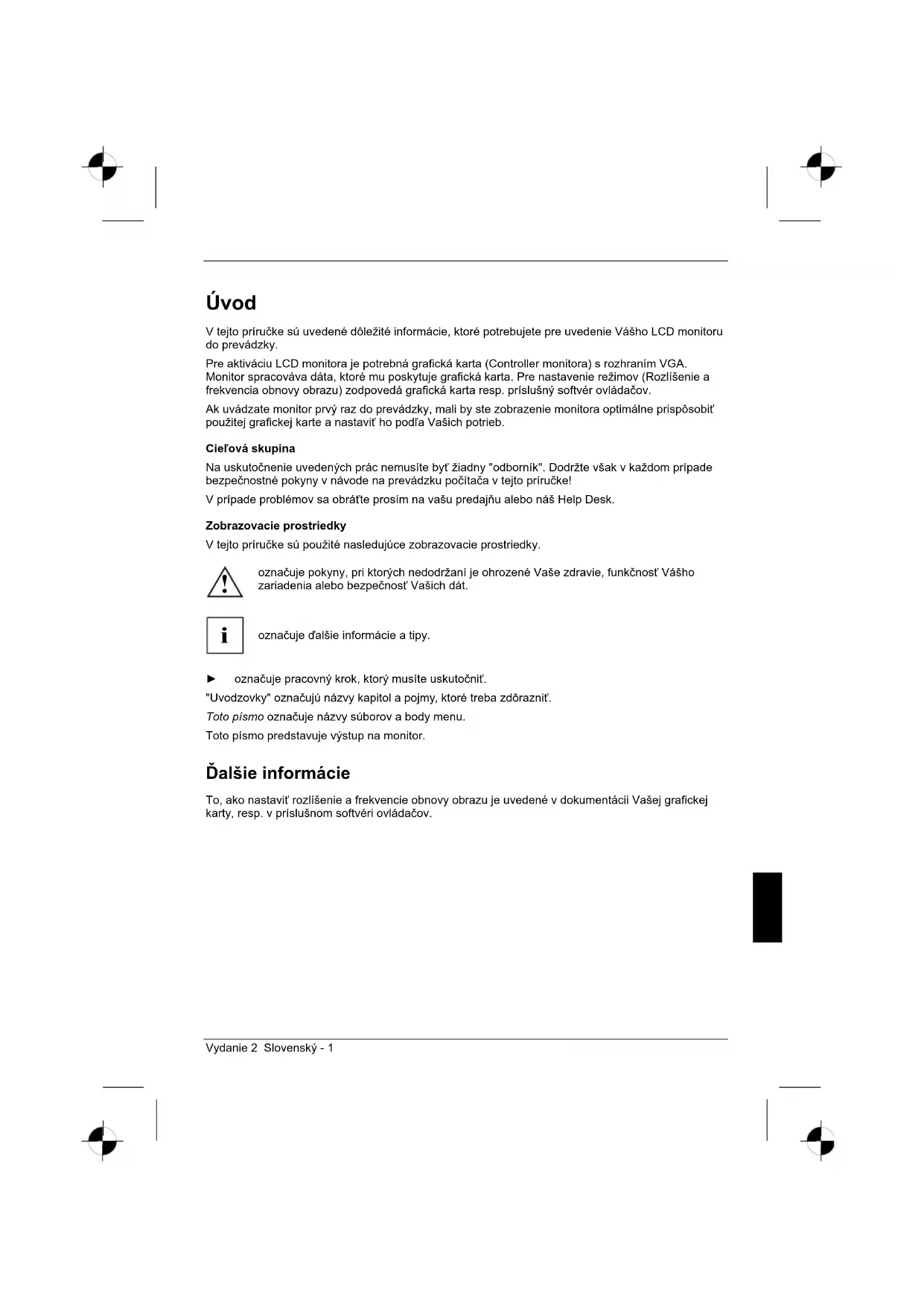

V tejto príručke sú uvedené dôležité informácie, ktoré potrebujete pre uvedenie Vášho LCD monitoru do prevádzky.

Pre aktiváciu LCD monitora je potrebná grafická karta (Controller monitora) s rozhraním VGA. Monitor spracováva dáta, ktoré mu poskytuje grafická karta. Pre nastavenie režimov (Rozlíšenie a frekvencia obnovy obrazu) zodpovedá grafická karta resp. príslušný softvér ovládačov.

Ak uvádzate monitor prvý raz do prevádzky, mali by ste zobrazenie monitora optimálne prispôsobit' použitej grafickej karte a nastavit' ho podl'a Vašich potrieb.

Cieľová skupina

Na uskutočnenie uvedených prác nemusíte byť žiadny "odborník". Dodržte však v každom prípade bezpečnostné pokyny v návode na prevádzku počítača v tejto príručke!

V prípade problémov sa obrátte prosím na vašu predajnu alebo náš Help Desk.

Zobrazovacie prostriedky

V tejto príručke sú použité nasledujúce zobrazovacie prostriedky.

označuje pokyny, pri ktorých nedodržaní je ohrozené Vaše zdravie, funkčnosť Vášho zariadenia alebo bezpečnosť Vašich dát.

označuje d'alšie informácie a tipy.

▶ označuje pracovný krok, ktorý musíte uskutočnit'.

"Uvodzovky" označujú názvy kapitol a pojmy, ktoré treba zdôraznit'.

Toto písmo označuje názvy súborov a body menu.

Toto písmo predstavuje výstup na monitor.

Đalšie informácie

To, ako nastavit' rozlišenie a frekvencie obnovy obrazu je uvedené v dokumentácii Vašej grafickej karty, resp. v príslušnom softvéri ovládačov.

Dôležité pokyny

V tejto kapitole sú uvedené bezpečnostné pokyny, ktoré musíte pri zaobchádzaní s Vašim monitorom bezpodmienečne dodržat'.

Inštrukcie z bezpečnostnej techniky

Toto zariadenie zodpovedá príslušným bezpečnostným predpisom platným pre zariadenia informačnej techniky vrátane elektrických kancelárskych strojov použivaných v kancelárskom prostredí. Pokial máte otázky na to, či môžete zariadenie inštalovať v plánovanom prostredí, obráťte sa prosím na Vašu predajňu alebo na náš Help Desk.

• Povrch displeja LCD monitora je citlivý na tlak a škrabance. Preto zaobchádzajte s povrchom displeja opatrne, aby ste zabránili trvalým škodám (Newtonové krúžky, škrabance).
• Pri prenesení zariadenia z chládneho prostredia do vnútornej miestnosti je možný efekt objavenia rosy. Pry ako zapnete zariadenie do siete, počkajte, kým sa neuskutoční teployné vyrovnanie a jeho úplné vyschnutie.
• Na zaručenie dostatočného vetrania musíte udržiavat' volné otvory prívodného vzduchu a odvetrávania monitora.
• Monitor sa automaticky nastaví na sieťové napätie v rozsahu od 100 V do 240 V. Skontrolujte, či miestne sieťové napätie neklesá resp. nepresahuje tento rozsah.
• Skontrolujte, či je zásuvka na monitore alebo zásuvka s ochranným kontaktom domovej inštalácie voľne prístupná.
• Vypínač ZAP/VYP neopdojuje zariadenie od sieťového napätia. Pre úplné odpojenie od sieťového napätia vytiahnite sieťovú zástrčku.
  • Monitor je vybavený siet'ovým káblom, ktorý bol bezpečnostne overený.
• Vedenie musí byť inštalované tak, aby neslúžilo zdrojom nebezpečenstva (napríklad, nebezpečenstva zakopnúťoň) a aby nemohlo byť poškodené. Pri pripájaní zariadenia dodržte príslušné pokyny v kapitole "Pripojenie monitora".
• Ak použijete iný než priložený dátový kábel, skontrolujte, či je kábel dostatočne tienený. Zhoda s CE ako aj optimálna kvalita obrazu sa zaručujú len s priloženým dátovým káblom.
• Po čas búrky sa nepripúšťa ani zapojenie, ani odpojenie línie transmisie informácie.
• Vylúčte možnosť, aby sa dovnútra zariadenia dostali cudzie predmety (ako napríklad, retiazky na krk, spinky atd), co môže spôsobit úder elektrinou alebo skrat.
• Zariadenie nie je vodotesné! Zariadenie nikdy neponorte do vody a chráněho pred rozstrekovanou vodou (dážd, morská voda).

• V prípade núdze (napr. pri poškodení plášťa, ovládacích prvkov alebo sieťovej prípojky, pri vniknutí kvapalín alebo cudzích predmetov) okamžite vypnite zariadenie, vytiahnite sieťovú zástrčku a informujte Vašu predajňu alebo náš Help Desk.

• Monitor musí byť zlikvidovaný podľa miestnych predpisov na likvidáciu špeciálneho odpadu. Osvetlenie pozadia monitoru obsahuje ortuť. Pri manipulácii a likvidácii dodržte bezpečnostné pokyny, ktoré platia pre žiarivky.

• Oprava zariadenia môže byť uskutočnená len odborníkmí, ktorí majú na to zodpovedajúcu licenciu. Neoprávneným otváraním a neodbornou opravou môže vzniknúť vážne nebezpečenstvo pre uživateľa (úder elektrickým prúdom, nebezpečenstvo požiaru).
• Použite šetrič monitora s pohyblivými obrázkami a aktivujte riadenie príkonu pre Váš monitor, aby ste zabránili "vypáleniu" pevných obrazov.
• Monitor môžete používať len v režime širokého formátu (0° Landscape-Modus). Pri montáži výkyvného ramena alebo stenového držiaka je otáčanie nepripustné.
• Uložte túto príručku spolu so zariadením. Pokial' zariadenie odovzdáte d'alej tretej osobe, odovzdajte prosím aj túto príručku.
• Prístroj vám odporúčame postavit' na nekízavé podklady s rezistentným povrchom. Kedže existuje veľká rôznorodost použivaných náterov a lakov, nedá sa vylúčit', že podstavec prístroja môže poškodit' povrch plochy na ktorej stojí.

Siet'ový prívod

Na zaručenie bezpečnej prevádzky použite priložený kábel. Pokiaľ je potrebné nahradiť pôvodne priložený kábel, dodržte nasledujúce smernice.

• Zástrčka a zásuvka siet'ového kábla musia zodpovedať predpisom IEC60320/CEE-22.
• Káble musia zodpovedať ustanoveniam VDE resp. HAR. Značka VDE resp. HAR je znázornená na vonkajšom plášti kábla.
• Pre zariadenia, ktoré sa inštalujú na písacích stoloch, stoloch atd. je prípustné použitie prevedení sietových káblov SVT resp. SJT.
• Pri vol'be prívodu dodržte menovitý prúd, ktorý je potrebný pre zariadenie.
• Pokiaľ je to potrebné, nahradťe pôvodne priložený siet’ový kábel bežným 3-pólovým siet’ovým káblom s ochranným kontaktom.

Preprava

• Monitor prepravujte opatrne a len v pôvodnom balení alebo v inom vhodnom balení, ktoré zaručuje ochranu proti nárazom a úderom.
• LCD monitor nesmie v žiadnom prípade spadnút (nebezpečenstvo rozbitia).

Čistenie

• Vytiahnite siet'ovú zástrčku pred čistením monitora.
• Vnútorný priestor plášťa môže čistit’ len servisný technik.
- Pre čistenie nepoužívajte žiadne prášky na drhnutie a žiadne čistiace prostriedky, ktoré rozpúšt'ajú plasty.
- Zabráňte preniknutiu kvapaliny do vnútra zariadenia.
• Zabezpečte, aby na monitore zostali voľné vetracie štrbiny.
- Povrch displeja citlivý na tlak a poškriabanie vyčistite len mäkkou, mierne navlhčenou textíliou.

Na čistenie povrchu plášťa monitora postačuje suchá textília. Pri značnom znečistení môžete použit' vlhkú textíliu, ktorú ponoríte do vody s čistiacim prostriedkom s miernym účinkom a dobre vyžmýkajte.

Značkovanie v sálade s požiadavkami EZ

Toto zariadenie spíňa v dodanom prevedení požiadavky smerníc ES 2004/108/ES „Elektromagnetická kompatibilita“ a 73/23/EHS „Smernica pre nízke napätie“.

Kontrola dodávky

Povrch displeja LCD monitora je citlivý na tlak a škrabance. Preto zásadne uchopte zariadenie len na plášti.

▶ Vybal'te všetky časti.
▶ Skontrolujte obsah balenia, či nemá viditel'né poškodenie z prepravy.
▶ Skontrolujte, či sa dodávka zhoduje s údajmi na dodacom liste. K úplnej dodávke LCD monitoru patrí nasledujúce:

– Táto príručka "Prvé kroky"

Pokial' by ste zistili poškodenie pri preprave alebo nesúlad medzi obsahom balenia a dodacím listom, bezodkladne informujte Vaše predajné miesto!

Odporúčame Vám nezahadzovať originálne balenie zariadenia. Odložte si ho pre prípadný daľší transport.

Pripojenie monitora

Zhoda s CE ako aj optimálna kvalita obrazu sa zaručujú len s priloženým dátovým káblom.

Otvory pre prívod vzduchu a odvetranie nesmú byť zakryté!

▶ Skontrolujte, či sú monitor a počítač vypnuté.

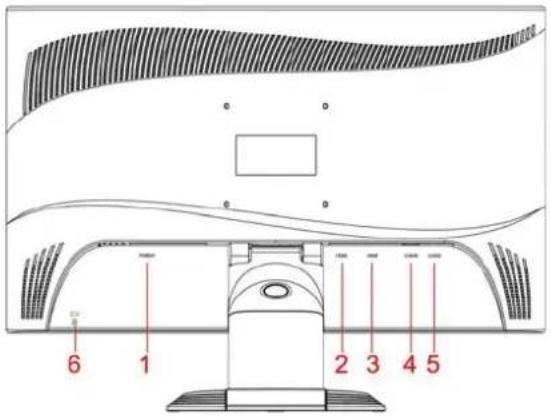

Pripojenie káblov na monitor

6 1 2 3 4 5

1=POWER CONNECTOR

2=HDMI1 CONNECTOR

3=HDMI2 CONNECTOR

4= D-SUB CONNECTOR

5=AUDIO CONNECTOR

6=Kensington Lock

Ked dátový kábel nie je pevne spojený s monitorom:
Zastrčte jednu zástrčku dátového kábla do zdierky pripojenia D-SUB monitora a zabezpečte konektor pritiahnutím poistných skrutiek.
Zasuňte priložený sietový kábel do zdierky sietovej prípojky monitora.

Informácie o prípojkach a rozhraniach počítača sú uvedené v návode na prevádzku Vášho počítača.

Pokiaľ má Váš počítač dve prípojky monitora (Controller monitora "onboard" a zvláštna grafická karta), potom je vo všeobecnosti aktívna prípojka monitora zvláštnej grafickej karty.

Zasuňte dátový kábel na (aktívnu) prípojku monitora počítača a zabezpečte konektor pritiahnutím poistných skrutiek.
Vsuňte zástrčku sieťového prípoja, ktorý je súčasťou dodávky, do riadne uzemnenej zásuvky s ochranným kontaktom a dbajte o bezpečné spojenie.
Zasuňte sietovú zástrčku počítača do riadne uzemnenej zásuvky s ochranným kontaktom.

LCD monitora

i

Ak uvádzate monitor po prvý raz do prevádzky, potom by ste mali pre Vaše aplikačné programy inštalovať vhodné grafické ovládače. Informácie k tomu sú uvedené v dokumentácii Vašej grafickej karty resp. v príslušnom softvéri ovládačov.

Obsluha monitora

Nastavenie sklonu

Monitor môžete zo zvislej polohy naklánať dopredu a dozadu.

Pre zapnutie a vypnutie monitora slúži Zapínač/Vypínač.

Ked' je monitor a počítač zapnutý, svieti indikácia siete zeleno alebo modro. Ked' nedostane monitor videový signál alebo sa nachádza v úspornom energetickom režime, indikácia siete svieti žlto. Indikácia siete zhasne, ak je monitor vypnutý.

Pri zapnutí počitačového systému dodržte prosím nasledujúce poradie zapnutia:

Najprv zapnite pomocou zapínača/vypínača LCD monitor.

▶ Potom zapnite počítač.

6 - Slovenský Vydanie 2

Riešenie chýb

Pri výskyte chyby najprv skontrolujte body, ktoré sú uvedené nižšie. Pokial' sa tým chybný obraz neodstránil, podľa možností skontrolujte monitor na inom počítači.

Pokial' problém nemôžete vyriešit', obrátte sa prosím na náš Help Desk.

Máte tento problém? Skontrolujte uvedené body:
Žiadne zobrazenie na monitore (Nesvieti indikácia siete)	► Skontrolujte, či je monitor zapnutý.► Skontrolujte, či je správne zasunutý sieťový kábel monitora.► Skontrolujte, či je počítač zapnutý.
Žiadne zobrazenie na monitore (Svieti indikácia siete)	► Skontrolujte, či je počítač zapnutý.► Skontrolujte, či je dátový kábel monitora pevne zoskrutkovaný s prípojkou monitora počítača.► Stlačte ľubovoľné tlačidlo klávesnice počítača - počítač môže byť prípadne v režime šetrenia energiou.► Meňte jas a/alebo kontrast, kým nedostanete obraz.
Hlásenie:No Video InputOrNo Signal	► Skontrolujte, či je dátový kábel monitora pevne zoskrutkovaný s prípojkou monitora počítača.► Skontrolujte, či je počítač zapnutý.
Hlásenie:e.g.This is 85 Hz overdrive.Change computer display input to ..... x ..... at 60 Hz.orFrequency out of rangePlease change the display mode to ......	Vstupný signál (horizontálna frekvencia a frekvencia opakovania obrazu) nezodpovedá technickým údajom monitora.► Nastavte pomocou počítačového softvéru platné frekvencie (pozri dokumentácia Vášho počítača alebo Vašej grafickej karty).► Nastavte pomocou počítačového softvéru platné rozlíšenie (viď dokumentáciu Vášho počítača alebo grafickej karty).
Obraz nemá správnu polohu Monitor identifikuje ešte nenastavený druh prevádzky.► Nastavte monitor sami (tlačidlom AUTO - keď je tam - alebo cez OSD menu).► Nastavte správne obraz pomocou OSD-menu.
Obraz sa chveje	► Skontrolujte, či je dátový kábel monitora pevne zoskrutkovaný s prípojkou monitora počítača.► Nastavte monitor sami (tlačidlom AUTO - keď je tam - alebo cez OSD menu).
Rušenia obrazu (vertikálne pásy)	► Nastavte monitor sami (tlačidlom AUTO - keď je tam - alebo cez OSD menu).
Rušenia obrazu (horizontálne pásy, zrnenie)	► Nastavte monitor sami (tlačidlom AUTO - keď je tam - alebo cez OSD menu).
Obraz je buď príliš jasný alebo veľmi tmavý	► Nastavte monitor sami (tlačidlom AUTO - keď je tam - alebo cez OSD menu).► Keď nedosiahnete uspokojivý výsledok samonastavením, nastavte správny kontrast a jas prostredníctvom OSD menu.

Svetlé alebo tmavé body obrazu

Podľa súčasného stavu výrobnej technológie nemôžeme garantovať úplne bezchybné zobrazenia na monitore. Môže existovať niekoľko stále svetlých alebo tmavých bodov obrazu. Maximálne prípustný počet takýchto chybných bodov obrazu stanovuje prísna medzinárodná norma ISO 13406-2 (trieda II).

Príklad: Plochý 17"- resp. 19"- monitor s rozlíšením 1280 x 1024 má 1280 x 1024 = 1310720 prvkov obrazu (pixelov). Každý prvok obrazu pozostáva z troch bodov obrazu (červený, zelený a modrý) a tak sa vytvárajú takmer 4 milióny bodov obrazu (Subpixel / Dot). Podľa ISO 13406-2 (trieda II) môže byť chybných maximálne 6 prvkov obrazu a navyše 7 bodov obrazu, t.j. celkove 25 chybných bodov obrazu.

Plochý 22" monitor s rozlíšením 1680 x 1050 má 1680 x 1050 = 1764000 prvkov obrazu (pixelov). Každý prvok obrazu pozostáva z troch bodov obrazu (červený, zelený a modrý) a tak sa vytvára 5 miliónov bodov obrazu (Subpixel / Dot). Podľa ISO 13406-2 (trieda II) môže byť chybných maximálne 8 prvkov obrazu a okrem toho 10 bodov obrazu.

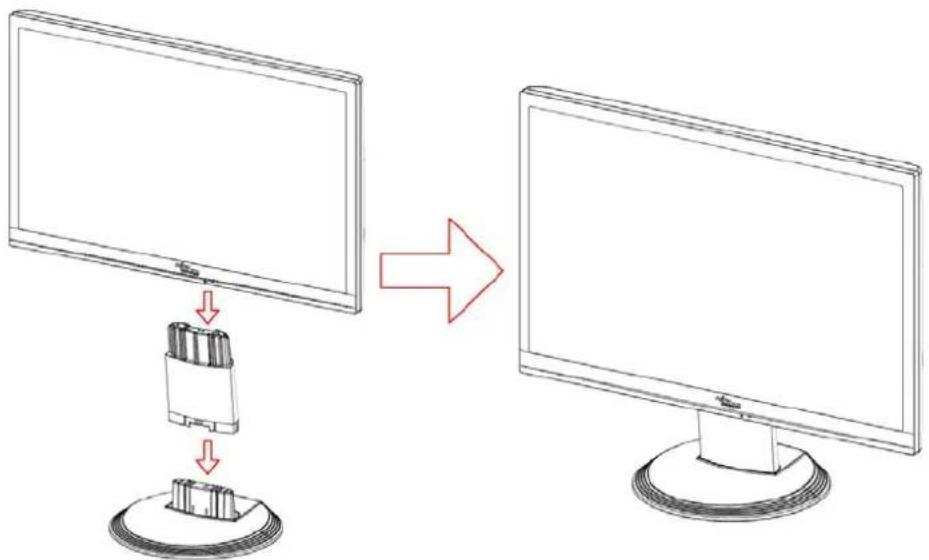

Montáž podstavca monitora

Povrch displeja LCD monitora je citlivý na tlak a škrabance. Preto položte monitor pri montáži alebo demontáži podstavca monitora na mäkký podklad.

Zariadenie nemôžete recyklovať s komunálnym odpadom (domovým odpadom). Tento spotrebíč je označený v súlade s európskou smernicou 2002/96/EG o nakladani s použitými elektrickými a elektronickými zariadeniami (waste electrical and electronic equipment - WEEE).

Táto smernica stanovi jednotný európsky (EU) rámec pre spätný odber a recyklovanie použitých zariadení. Pri likvidácii opotrebovaných zariadení používajte prosím existujúce recyklačné a zberné systémy. Dalšie informácie k tomu nájdete pod www.fujitsu-siemens.com/recycling
