• Försök inte installera luftkonditioneringen själv.
• Luftkonditioneringen innehåller inga delar som användaren kan underhålla. Kontakta alltid auktoriserad servicepersonal för reparationer.
• Kontakta auktoriserad servicepersonal för bortkoppling och ominstallation av konditioneringen om den ska flyttas.
• Du kan bli för kall om du befinner dig flera timmar direkt i det kalla luftflödet.
• För inte in fingrar eller föremål i utloppsporten eller inloppsgallret.
• Starta eller stoppa inte luftkonditioneringen genom att sätta in eller dra ut nätsladden.
• Var försiktig så att inte nätsladden skadas.
• I händelse av fel (röklukt osv.) ska du omedelbart stoppa enheten, dra ut elkontakten och kontakta auktoriserad servicepersonal.
• Om enhetens nätsladd skadas får den enbart bytas ut av auktoriserad servicepersonal eftersom specialverktyg och en speci ficerad kabel krävs.

FÖRSIKTIGHET!

• Tillför då och då ventilation under användningen.
• Rikta inte luft flödet mot en öppen spis eller andra värmeapparater.
• Klättra inte på luftkonditioneringen och placera inte föremål på den.
• Häng inte föremål från luftkonditioneringen.
• Ställ inte blomvaser eller behållare med vatten ovanpå luftkonditioneringen.
• Utsätt inte luftkonditioneringen för vatten.
• Använd inte luftkonditioneringen med våta händer.
• Dra inte i nätsladden.
• Stäng av strömmen om inomhusenheten inte kommer att användas på en längre tid.
• Kontrollera efter skador på installationsstativet.
• Se till att växter eller djur inte be finner sig direkt i luft flödet.
• Drick inte vattnet som dräneras ut ur luftkonditioneringen.
• Använd inte på platser där livsmedel, växter, djur, precisionsinstrument eller konstverk förvaras.
• Anslutningsventilerna blir heta vid uppvärmning. Hantera dem försiktigt.
• Tryck inte för hårt på kyl flänsarna.
• Använd endast enheten när luftfilter är monterade.
• Täpp inte till eller täck över inloppsgallret eller utloppsporten.
• Kontrollera att eventuell elektronisk utrustning beßnner sig på minst en meters avständ från inomhusenheten och utomhusenheten.
• Undvik att installera luftkonditioneringen i närheten av en öppen spis eller andra värmeapparater.
• Vidta åtgärder vid installationen så att barn inte kan komma åt inomhus- och utomhusenheten.
• Använd inte antändbara gaser i närheten av luftkonditioneringen.
• Denna enhet får bara användas av personer (inklusive barn) med fysiska, sensoriska eller mentala hinder eller bristande erfarenhet eller kunskaper om de övervakas eller instrueras angående enhetens användning av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med enheten.

VÄXELRIKTARE

När enheten startas, krävs en stor mängd ström för att snabbt ge den önskade temperaturen i rummet. Efteråt växlar luftkonditioneringen automatiskt till en lågströmsinställning för ekonomisk och bekväm drift.

INTERNT TORKLÄGE

Inomhusenheten kan torkas genom att trycka på COIL DRY på fjärrkontrollen. Det förhindrar mögelbildning och tillväxt av bakterier.

AUTOMATISK VÄXLING

Driftläget (nedkylning, torkning, uppvärmning) ändras automatiskt så att den inställda temperaturen bibehålls och temperaturen hålls konstant.

ANVÄNDA 10 °C VÄRME

Rumstemperaturen kan hållas på 10 °C vilket förhindrar att rumstemperaturen sjunker för mycket.

PROGRAMTIMER

Med programtimern kan du kombinera åtgärder för AV- och PÅ-timern i en sekvens. Sekvensen kan innehålla en växling från timer AV till timer PÅ eller från timer PÅ till timer AV inom en tjugofyratimmarsperiod.

SOVTIMER

Om du trycker på SLEEP i uppvärmningsläget sänks inställningen för inomhusenhetens termostat gradvis. I nedkylningsläget ökas termostatens inställning gradvis. Inomhusenheten stängs automatiskt av när den inställda tiden har nätts.

TRÅDLÖS FJÄRRKONTROLL

Med den trådlösa fjärrkontrollen kan du enkelt styra inomhusenheten.

SVÄNGLÄGE

Luftriktningsgallren fl yttas automatiskt upp och ned så att luften sprids i hela rummet.

LÖSTAGBART INLOPPSGALLER

Inomhusenhetens inloppsgaller kan tas bort för enkel rengöring och underhåll.

MÖGELTÅLIGT FILTER

Luftfi ltret har behandlats för att motstå mögel vilket gör användningen renare och skötseln enklare.

SUPERTYST DRIFT

Om du väljer QUIET med knappen FAN CONTROL går inomhusenheten in i supertyst driftläge. Det innebär att inomhusenhetens luftfl öde minskas för tystare drift.

KATEKINLUFTRENARFILTER MED POLYFENOL

Katekinluftrenarfi ltret med polyfenol använder statisk elektricitet för att rengöra fi na partiklar och damm i luften som tobaksrök och växtpollen som inte ögat kan se.

Filtret innehåller katekin som är mycket effektivt mot olika bakterier eftersom det hämmar tillväxten av bakterier som adsorberas av fi ltret.

Observera att mängden luft som produceras minskar när luftrenarfi ltret är installerat vilket sänker inomhusenhetens prestanda en aning.

DEODORANTFILTER MED NEGATIVA LUFTJONER

Filtret innehåller mikroskopiska keramikpartiklar som producerar negativa luftjoner vilket ger en deodoriserande effekt som absorberar och mildrar dofterna i hemmet.

Fig. 1

16 8 9 1 10 11 12 13 15 14 11 MANUAL AUTO (Push for more than 3 seconds) FORCED COOLING OPERATION (Push for more than 10 seconds) Fig. 2 3 OPERATION 5 TIMER 6 COIL D RY 7 Fig. 3 4 Fig. 5 17 18 19 8 Fig. 4

Fig. 6

21 AUTO COOL DRY FAN HEAT 88 °C SLEEP MODE START STOP 10°C HEAT ECONOMY ECONOMY COIL DRY SET TEMP. SLEEP SWING TIMER TIMER MODE CLOCK ADJUST TEST RUN RESET 22 23 24 25 26 27 34 28 29 30 31 32 33 34 35

—37

43 44 45 AUTO ECO AUTO COOL 88 HIGH DRY MED FAN LOW HEAT QUIET COIL CLOCK OFF↔ON CANCEL DRY AM 10 H:88 ON SLEEP PM OFF 46 47 38 39 40 41 42

Fig. 7

För att förtydliga beskrivningarna visar bilden alla indikatorer. I verkligheten visar teckenfönstret bara de indikatorer som gäller för det aktuella driftläget.

Fig. 1 Inomhusenhet

1 Kontrollpanel (Fig. 2)

2 MANUAL AUTO-knapp

- Forcerad nedkylning startar om MANUAL AUTO hålls intryckt i mer än 10 sekunder.

- Forcerad nedkylning används vid installationstillfället.

Det får endast användas av auktoriserad servicepersonal.

- Om forcerad nedkylning startar av miss-tag ska du inaktivera läget genom att trycka på START/STOP.

5 Indikatorlampa för drift (grön)

6 Indikatorlampa för timer (orange)

- Om timerns indikatorlampa blinkar när timern används, tyder det på att ett fel uppstått i timerinställningen (se sidan 16, Automatisk omstart).

7 Indikatorlampa för internt torkläge (gul)

8 Inloppsgaller (Fig. 4)

9 Frontpanel

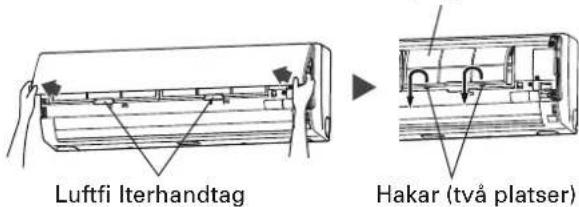

10 Luft filter

11 Luftriktningsgaller

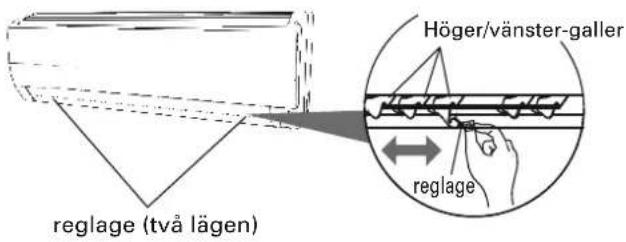

12 Höger/vänster-galler (bakom luftriktningsgallret)

13 Dräneringsslang

14 Elkontakt

15 Nätsladd

16 Luftrenar filter

Fig. 5 Utomhusenhet

17 Inloppsport

18 Utloppsport

19 Rörenhet

20 Dräneringsport (nedre)

Fig. 6 Fjärrkontroll

21 Signalsändare

22 MODE-knapp

23 10°C HEAT-knapp

- Knappen används när luftkonditioneringen installeras och bör inte användas i vanliga fall eftersom det gör att inomhusenhetens termostatfunktion fungerar på fel sätt.

- Om knappen trycks in under normal drift kommer inomhusenheten att gå in i testläge och indikatorlamporna för drift och timer på inomhusenheten börjar blinka samtidigt.

- Stoppa luftkonditioneringen och avbryt testläget genom att trycka på START/STOP-knappen

36 RESET-knapp

37 Fjärrkontrollens teckenfönster (Fig.7)

38 Sändningsindikator

39 Teckenfönster för fläkthastighet

40 Teckenfönster för svängläge

41 Teckenfönster för timerläge

42 Teckenfönster för klocka

43 Teckenfönster för temperaturinställning

44 Teckenfönster för ekonomiläge

45 Teckenfönster för driftläge

46 Teckenfönster för internt tokläge

47 Teckenfönster för sovläge

Slå på strömmen

1 Anslut elkontakten (Fig. 1 14) till ett eluttag. Slå på kretsbrytaren om enheten är kopplad direkt get.

Sätta i batterier (R03/LR03×2)

1 Öppna batterifacket genom luckan på baksidan.

Skjut luckan i pilens riktning samtidigt som du trycker på -markeringen.

2 Sätt i batterierna.

Se till att batterierna har rätt polaritet (). ⊕/⊖

3 Stäng batterifackets lucka.

Ställa in aktuell tid

1 Tryck på CLOCK ADJUST (Fig. 634).

Tryck på knappen med spetsen på en kulspetspenna eller ett annat spetsigt föremål.

2 Ställ in rätt tid med knapparna TIMER SET ( Fig. 633).

-knapp Tryck för att öka tidsinställningen. - -knapp: Tryck för att minska tidsinställningen.

(Tiden ökar/minskar i steg om en minut varje gång en knapp trycks in. Tiden ändras snabbt i steg om tio minuter om en knapp hålls intryckt.)

3 Tryck på CLOCK ADJUST (Fig. 6③4) igen.

Det avslutar tidsinställningen och klockan startar.

Använda fjärrkontrollen

• Fjärrkontrollen måste riktas mot signalmottagaren (Fig. 1 4) för att fungera på rätt sätt.
  ● Räckvidd: Cirka 7 meter.
• En ljudsignal hörs när en signal har tagits emot av inomhusenheten.
• Tryck på knappen på fjärrkontrollen igen om en ljudsignal inte hörs.

Hållare för fjärrkontroll

1 Montera hållaren. 2

Sätt fast fjärrkontrollen.

3 Ta bort fjärrkontrollen (för handhållen användning).

⚠ FÖRSIKTIGHET!

• Se till att barn inte sväljer batterier av misstag.
• Ta ut batterierna för att undvika läckage och tuller på enheten om fjärrkontrollen inte kommer att användas på en längre tid.
• Om batterivätska kommer i kontakt med huden, ögonen eller munnen ska du omedelbart skölja med rikligt med vatten och kontakta en läkare.
• Urladdade batterier ska tas bort ome- a på
• Perbart och kastas på rätt sätt genom att lämnas in på en insamlingsplats för bat- terier eller till lämplig myndighet.
• Försök inte ladda upp torrbatterier.

Blanda aldrig nya och använda batterier eller batterier av olika typer. Batterierna bör räcka ett år vid normal användning. Om fjärrkontrollens räckvidd minskar avsevärt ska du byta batterierna och trycka på knappen RESET med spetsen på en kulspetspenna eller ett annat spetsigt föremål.

Välja driftläge

1 Tryck på START/STOP (Fig.629).

Indikatorlampan för drift (grön) (Fig. 3 5 ) tänds på inomhusenheten. Luftkonditioneringen startar.

2 Välj önskat läge genom att trycka på MODE (Fig.6 22).

Läget ändras i följande ordning varje gång knappen trycks in.

Hela skärmen visas igen efter ca tre sekunder.

Exempel: När inställningen COOL används.

Ställa in termostaten

Tryck på SET TEMP. (Fig. 6 ^24 ).

• knapp: Trycks in när du vill höja termostatinställningen.
  ▼-knapp: Trycks in när du vill sänka termostatinställningen.

●Termostatens inställningsområde:

AUTO 18 - 30 °C

Uppvärmning .....16 – 30 °C

Nedkylning/torkning .....18 – 30 °C

Du kan inte ställa in rumstemperaturen med termostaten i fläktläget (temperaturen visas inte i fjärrkontrollens teckenfönster).

Hela skärmen visas igen efter ca tre sekunder.

Termostatinställningen ska anses som ett standardvärde och den kan skilja sig en aning från den verkliga rumstemperaturen.

Exempel: När inställningen är 26 °C.

Ställa in fläkthastighet

Tryck på FAN (Fig. 628).

Fläkthastigheten ändras i följande ordning varje gång knappen trycks in:

Hela skärmen visas igen efter ca tre sekunder.

När enheten är inställd på AUTO:

Uppvärmning: Fläkten drivs så att uppvärmd luft cirkulerar optimalt.
Fläkten går på mycket låg hastighet om temperaturen på luften som kommer ut ur inomhusenheten är låg.
Nedkylning : Fläkthastigheten sänks när rumstemperaturen börjar närma sig termostatinställningen.
Fläkt : Fläkten går på låg fläkthastighet.

Fläkten drivs på en mycket låg inställning vid övervakningsdrift och i början av uppvärmningsläget.

Exempel: När inställningen AUTO används.

Supertyst drift

Supertyst drift startar. Inomhusenhetens luftflöde minskas för tystare drift.

• Supertyst drift kan inte användas i torkläget. (Detsamma gäller om torkläget väljs när enheten drivs i läget AUTO.)
• Prestandan vid uppvärmning och nedkylning minskas en aning när supertyst drift används. Justera inomhusenhetens fläkthastighet om rummet inte värms upp/kyls ned när supertyst drift används.

Stoppa drift

Tryck på START/STOP (Fig. 629).

Indikatorlampan för drift (grön) (Fig. 35) slocknar.

Om läget för automatisk växling

AUTO:

- Fläkten drivs på en mycket låg hastighet i ca en minut när automatisk växling väljs. Under den tiden avkänner inomhusenheten rumsförhållandena och väljer rätt driftläge.

Om skillnaden mellan termostatinställningen och den verkliga rumstemperaturen är mer än +2 °C -> Nedkylning eller torkning

Om skillnaden mellan termostatinställningen och den verkliga rumstemperaturen ligger inom ±2 °C -> Övervakning

Om skillnaden mellan termostatinställningen och den verkliga rumstemperaturen är mer än -2 °C -> Uppvärmning

- Övervakningsdrift startar när inomhusenheten har justerat rumstemperaturen i närheten av termostatinställningen. Fläkten drivs på låg hastighet i övervakningsläget. Inomhusenheten väljer återigen lämpligt läge (uppvärmning, nedkylning) för att justera temperaturen till värdet som angetts för termostaten om rumstemperaturen ändras.

(Övervakningslägets område är ±2 °C i förhållande till termostatinställningen.)

- Om det läge som väljs automatiskt av inomhusenheten inte är det läge du vill ha ska du välja rätt driftläge (UPPVÄRMNING, NEDKYLNING, TORKNING, FLÄKT).

Om driftlägen

Uppvärmning:

• Används när du vill värma upp rummet.
• Inomhusenheten drivs på en mycket låg fl äkthastighet i ca 3 till 5 minuter och växlar sedan till den valda fl äktinställningen när uppvärmningsläget är valt. Det ger inomhusenheten tid att värmas upp innan verklig drift startar.
• När rumstemperaturen är mycket låg kan frost bildas på utomhusenheten vilket kan försämra dess prestanda. Luftkonditioneringen går automatiskt in i avfrostningsläget då och då för att avlägsna frosten. Vid automatisk avfrostning blinkar indikatorlampan för drift (Fig. 3 ^5 ) och uppvärmningen avbryts.

Nedkylning: ● Används när du vill göra rummet svalare.

Torkning: ● Används för lätt svalka samtidigt som rummet avfuktas.

• Du kan inte värma upp rummet i torkläget.
• Inomhusenheten drivs på låg hastighet i torkläget och inomhusenhetens fl äkt kan stanna ibland för att justera luftfuktigheten i rummet. Fläkten kan även drivas på mycket låg hastighet när luftfuktigheten i rummet justeras.

- Fläkthastigheten kan inte ändras manuellt när torkläget är valt.

Fläkt: ● Används när du vill cirkulera luft i rummet.

I uppvärmningsläget:

Ställ in termostaten på en temperaturinställning som är högre än den aktuella rumstemperaturen. Uppvärmningsläget fungerar inte om termostaten ställs in på en lägre inställning än den verkliga rumstemperaturen.

I nedkylnings-/torkläge:

Ställ in termostaten på en temperaturinställning som är lägre än den aktuella rumstemperaturen. Nedkylnings- och torkläget fungerar inte om termostaten är inställd på en högre inställning än den verkliga rumstemperaturen (i nedkylningsläget fungerar bara fl äkten).

I ✉ äktläget:

Du kan inte använda inomhusenheten för att värma upp eller kyla ned rummet.

Innan du använder timerfunktionen ska du kontrollera att fjärrkontrollen är inställd på rätt tid (s. 5).

Använda PÅ- eller AV-timern

1 Tryck på START/STOP (Fig. 6 ^29 )(Gå till steg 2 om inomhusenheten redan är i drift). Indikatorlampan för drift (grön) (Fig. 3 5 ) tänds på inomhusenheten.

2 Välj timer AV eller timer PÅ genom att MER MODE (Fig. 6 27).

Timerfunktionen ändras i följande ordning varje gång knappen trycks in:

Indikatorlampan för timer (orange) (Fig. 3 6 ) tänds på inomhusenheten.

3 Ställ in önskad tid för aktivering eller inaktivering av timern med TIMER SET-knapparna (Fig. 6 ^33 ).

Ställ in tiden när tidsvisningen blinkar (den blinkar i ca fem sekunder).

• -knapp: Tryck för att öka tidsinställningen.
• -knapp: Tryck för att minska tidsinställningen.

Hela skärmen visas igen efter ca fem sekunder.

Avbryta timern

Välj "CANCEL" (AVBRYT) med TIMER-knappen. Inomhusenheten återgår till normal drift.

Ändra timerinställningarna ka på Tl- Utför stegen 2 och 3.

Stoppa luftkonditioneringen när timern är aktiv

Tryck på START/STOP.

Ändra driftvillkor

Om du vill ändra driftvillkoren (läge, fläkt-hastighet, termostatinställning, supertyst läge) ska du vänta tills hela skärmen visas igen efter det att du har ställt in timern och sedan trycka på lämpliga knappar.

Använda programtimern

1 Tryck på START/STOP (Fig. 629) (Gå till steg 2 om inomhusenheten redan är i drift). Indikatorlampan för drift (grön) (Fig. 35) tänds på inomhusenheten.

2 Ställ in önskade tider för timer AV och timer PÅ. Lås avsnittet "Använda PÅ- eller AV-timern" när du ska ställa in önskat läge och tider.

Hela skärmen visas igen efter ca tre sekunder. Indikatorlampan för timer (orange) (Fig. 3 6) tänds på inomhusenheten.

3 Tryck på TIMER MODE (Fig. 6 27) för att välja gramtimern (OFF (AV) → ON (PÅ) eller OFF (AV) ← ON (PÅ) visas).

Teckenfönstret visar omväxlande "OFF timer" (Timer AV) och "ON timer" (Timer PÅ) och ändras sedan till att visa tidsinställningen för åtgården som ska utföras först.

- Programtimern startar. (Inomhusenheten stoppas om timer PÅ har valts först.)

Hela skärmen visas igen efter ca fem sekunder.

Om programtimern

• Med programtimern kan du kombinera åtgärder för AV- och PÅ-timern i en sekvens. Sekvensen kan innehålla en växling från timer AV till timer PÅ eller från timer PÅ till timer AV inom en tjugofyratimmarsperiod.
• Den första timerfunktionen som aktiveras är den som ligger närmast den aktuella tiden. Ordningsföljden för drift anges av pilen i fjärrkontrollens teckenfönster (OFF (AV) → ON (PÅ) eller OFF (AV) ← ON (PÅ)).
• Ett exempel på användning av programtimern är att stoppa luftkonditioneringen automatiskt (AV-timer) när du har gått till sängs och sedan starta driften (På-timer) automatiskt på morgonen innan du stiger upp.

Avbryta timern

Välj "CANCEL" (AVBRYT) med TIMER MODE-knappen. Luftkonditioneringen återgår till normal drift.

Ändra timerinställningarna

1. Välj timerinställningen som du vill ändra genom att följa instruktionerna i avsnittet "Använda PÅ- eller AV-timern".
2. Tryck på TIMER MODE för att välja OFF prav) → ON (PÅ) eller OFF (AV) ← ON (PÅ).

Stoppa luftkonditioneringen när timern är aktiv

Tryck på START/STOP.

Ändra driftvillkor

Om du vill ändra driftvillkoren (läge, fläkt-hastighet, termostatinställning, supertyst läge) ska du vänta tills hela skärmen visas igen efter det att du har ställt in timern och sedan trycka på lämpliga knappar.

Till skillnad från de andra timerfunktionerna, används sovtimern för att ställa in tidslängden innan luftkonditioneringen stoppas.

Använda sovtimern

Tryck på SLEEP (Fig. 6 26) när luftkonditioneringen är igång eller stoppad.

Indikatorlampan för drift (grön) (Fig. 35) och indikatorlampan för timer (orange) (Fig. 36) tänds på inomhusenheten.

Ändra timerinställningarna

Tryck på SLEEP (Fig. 6 26) igen och ställ in tiden med knapparna TIMER SET (+ / -) (Fig. 6 33).

Ställ in tiden när timerläget blinkar (det blinkar i ca fem sekunder).

• -knapp: Tryck för att öka tidsinställningen.
• -knapp: Tryck för att minska tidsinställningen.

Hela skärmen visas igen efter ca fem sekunder.

Avbryta timern:

Välj "CANCEL" (AVBRYT) med TIMER MODE-knappen.

Luftkonditioneringen återgår till normal drift.

Stoppa luftkonditioneringen under timerdrift:

Tryck på START/STOP.

Om sovtimern

För att förhindra överdriven uppvärmning eller nedkylning i sovlåget, ändrar sovtimern automatiskt termostatinställningen i enlighet med den inställda tiden. Luftkonditioneringen stoppas helt när den inställda tiden har gått.

I uppvärmningsläget:

Termostatinställningen sänks automatiskt 1 °C var 30:e minut när sovtimern är aktiverad. När termostatinställningen har sänkts med totalt 4 °C, behålls den termostatinställningen tills den inställda tiden har gått då luftkonditioneringen stängs av automatiskt.

Sovtimerinställning

1 °C 2 °C 3 °C 4 °C 30 minuter 1 timme → 1 timme → 30 minuter Inställd tid

I nedkylnings-/torkläge:

Termostatinställningen höjs automatiskt 1 °C var 60:e minut när sovtimern är aktiverad. När termostatinställningen har höjts med totalt 2 °C, behålls den termostatinställningen tills den inställda tiden har gått då luftkonditioneringen stängs av automatiskt.

Sovtimerinställning

Inställd tid 1 timme 1 °C 2 °C

Du kan justera luftflödets vertikala riktning (upp/ned) genom att trycka på SET på fjärrkontrollen. Luftflödets horisontala riktning (höger/vänster) justeras manuellt genom att du fl yttar luftriktningsgallren.

När du justerar det horisontala luftflödet ska du starta luftkonditioneringen och kontrollera att de vertikala luftriktningsgallren är stoppade.

Justera vertikal luftriktning

Tryck på SET (Fig. 631).

Luftriktningen ändras inom följande områden varje gång knappen trycks in:

1 2 3 4 5 6

Typer av luftriktningsinställningar:

1,2,3 : I nedkylnings-/torkläget

4,5,6 : I uppvärmningsläget

Fjärrkontrollens teckenfönster ändras inte.

• Justera luftriktningen inom de områden som anges ovan.
• Den vertikala luftriktningen ställs in automatiskt så som visas i enlighet med den typ av drift som valts.

I nedkyInings-/torkläget Horisontalt fl öde1

I uppvärmningsläget : Nedåtriktat fl öde 6

- I läget auto/uppvärmning är luftfl ödet horisontalt 1 under den första minuten när driften har startats. Luftriktningen kan inte justeras under den tiden.

Justering höger/vänster

Justera höger/vänster-gallren.

- Justera luftflödet i den riktning du vill ha genom att flytta höger/vänster-gallren.

FARA!

- För aldrig in fingrar eller främmande föremål i utloppsportarna eftersom den interna fl äkten drivs på hög hastighet vilket kan leda till personskador.

• Använd alltid SET-knappen på fjärrkontrollen när du ska justera de vertikala luftriktningsgallren. Om du försöker fl ytta dem för hand kan det leda till felaktig funktion. I sådana fall ska du stoppa driften och starta om enheten. Gallren bör fungera som vanligt igen.
• Ställ inte in luftriktningsgallren inom uppvärmningsområdet (4 - 6) under fl era timmar när nedkylnings- eller torkläget används, vattenånga kan kondensera i närheten av utloppsgallren och vatten kan droppa från inomhusenheten. Om luftriktningsgallren lämnas i uppvärmningsområdet i mer än 30 minuter i nedkylnings- eller torkläget, kommer de automatiskt att återgå till läget 3 .
• Luftriktningen och rumstemperaturen bör beräknas noga när du gör inställningarna om spädbarn, barn, äldre eller sjuka personer befinner sig i rummet.

! FARA!

- När du justerar höger/vänster-gallren måste luftkonditioneringen först stoppas. Kontrollera sedan att luftkonditioneringen har stoppats helt innan du justerar riktningen.

Höger/vänster-galler reglage reglage (två lägen)

- Rumstemperaturen kan hållas på 10 °C om du trycker in 10°C HEAT (Fig. 623) vilket förhindrar att rumstemperaturen sjunker för mycket.

Använda 10°C värme

Tryck på 10°C HEAT (Fig. 6②3)

Stoppa 10°C värme

Tryck på START/STOP (Fig. 623)

Driften stoppas.

Om 10°C värme

- Uppvärmningsläget används inte om rumstemperaturen är tillräckligt hög.

Följande åtgärder/funktioner kan inte användas när 10°C HEAT används

• Timer
  • Sovläge
• Fläkthastighet
  • Svängläge

EKONOMILÄGE

Starta luftkonditioneringen innan den här proceduren utförs.

Använda ekonomiläget

Tryck på ECONOMY (Fig. 6 30).

"ECO" visas i fjärrkontrollens teckenfönster.

Ekonomidrift startar.

Stoppa ekonomiläget

Tryck på ECONOMY (Fig. 6 30) igen.

"ECO" försvinner från fjärrkontrollens teckenfönster.

Normal drift startar.

Om ekonomiläget

Vid maximal uteffekt är ekonomidrift ca 70 % av luftkonditioneringens normala drift vid nedkylning och uppvärmning.

• Luftavfuktningen förbättras när ekonomiläget används vid nedkylning. Funktionen är speciellt praktisk när du vill avlägsna fukt i rummet utan att sänka rumstemperaturen för mycket.
• I ekonomiläget ändras termostatinställningen automatiskt efter temperaturen för att undvika onödig nedkylning och uppvärmning vilket ger den mest ekonomiska driften.
• Välj normal drift om rummet inte kyls ned (eller värms upp) ordentligt i ekonomiläget.
• När luftkonditioneringen har stoppats återupptas normal drift när inomhusenheten slås på igen.
• Luftkonditioneringen växlar inte till ekonomiläge även om ekonomiläget har valts genom att trycka in ECONOMY-knappen när övervakning används i automatiskt läge.

Starta luftkonditioneringen innan den här proceduren utförs.

Välja svängläge

Tryck på SWING (Fig. 6③2).

Teckenfönstret för svängläget (Fig. 740) tänds.

I det här läget flyttas luftriktningsgallren automatiskt för att rikta luftflödet både uppåt och nedåt.

Stoppa svängläget

Teckenfönstret för svängläget (Fig. 740) slocknar.

Luftfl ödets riktning återgår till inställningen som användes innan svängläget valdes.

Om svängläget

I nedkylnings-/torkläge : Svänger mellan 1 och 3 .

I uppvärmningsläget : Svänger mellaß och 6 .

- Svängläget kan stoppas tillfälligt när luftkonditioneringens fl äkt inte drivs eller när den drivs på mycket låga hastigheter.

INTERNT TORKLÄGE

Inomhusenheten kan torkas genom att trycka på COIL DRY på fjärrkontrollen. Det förhindrar mögelbildning och tillväxt av bakterier.

Det interna torkläget är aktivt i 90 minuter efter det att du tryckt på COIL DRY-knappen och läget inaktiveras automatiskt.

Välja internt torkläge

Tryck på COIL DRY (Fig. 6 ^25 ) under drift eller när driften stop-pats.

Teckenfönstret för det COIL DRY (interna torkläget) (Fig. 740) tänds. Det försvinner efter 10 sekunder.

Avbryta internt torkläge

Tryck på START/STOP (Fig. 629) när intern torkning används.

Indikatorlampan för internt torkläge (gul) (Fig. 17) slocknar på inomhusenheten. Driften stoppas.

Om det interna torkläget

• Tryck på COIL DRY igen när det interna torkläget används om du vill återställa läget.
• Det interna torkläget kan inte avlägsna mögel eller bakterier som redan finns och det har ingen steriliserande funktion.

MANUELL AUTOMATISK DRIFT

Använd manuell automatisk drift om fjärrkontrollen har försvunnit eller inte kan användas av någon annan anledning.

Använda reglagen på huvudenheten

Tryck på MANUAL AUTO (Fig. 2 ②) i tre sekunder på huvudenhetens kontrollpanel.

Tryck på MANUAL AUTO (Fig. 22) i tre sekunder när du vill stoppa driften.

• När luftkonditioneringen drivs med reglagen på huvudenheten, drivs den i samma läge som när AUTO valts med fjärrkontrollen (se sidan 7).
• Den valda fl äkthastigheten är "AUTO" och termostatens standardinställning (24 °C) används.

FÖRSIKTIGHET!

• Stäng av inomhusenheten och dra ut nätsladden innan inomhusenheten rengörs.
• Kontrollera att inloppsgallret (Fig. 18) är ordentligt monterat.
• När du tar bort eller byter luftfilter ska du vara försiktig så att du inte nuddar värmeväxlaren eftersom det kan leda till personskador.

Rengöra inloppsgallret

1. Ta bort inloppsgallret.

1 Placera fi ngrarna på gallerpanelens nedre delar och dra panelen framåt. Om gallret fastnar under rörelsen ska du lyfta det uppåt.
2 Dra gallret bortom den mellanliggande spärren och öppna inloppsgallret helt så att det är horisontalt.

Inloppsgaller Monte- ringsaxel Spärr

2. Rengör med vatten.

Avlägsna damm med en dammsugare. Torka inomhusenheten med varmt vatten och torka den sedan torr med en ren och mjuk trasa.

3. Sätt tillbaka inloppsgallret.

1 Dra i spärrarna så långt det går.
2 Håll gallret horisontalt och för in vänster och höger monteringsaxlar i lagren på panelens översida.
3 Tryck på stället som pilen på bilden visar och stäng inloppsgallret.

Monte- ringsaxel Lager Spärr

Rengöra luftfiltret

1. Öppna inloppsgallret och ta bort luftfiltret.

Lyft upp luftfi ltrets handtag, lossa de två nedre tungorna och dra ut det.

Luftfi Iter (höger och vänster)

Luftfi Iterhandtag Hakar (två platser)

2. Avlägsna damm med en dammsugare eller tvätta filtret.

Låt fi ltret torka ordentligt på en skuggig plats efter tvätten.

3. Sätt tillbaka luft filtret och stäng inlopps-gallret.

1 Rikta in sidorna på luftfi ltret med panelen och skjut in det helt. Kontrollera att de två nedre tungorna förs in i hålen på panelen ordentligt.

Hakar (två platser)

2 Stäng inloppsgallret.

(För illustrationsändamål visas inomhusenheten utan in-loppsgallret monterat.)

• Damm kan avlägsnas från luftfi ltret med en dammsugare eller genom att tvätta fi ltret i en lösning av neutralt rengöringsmedel och varmt vatten. Om du tvättar fi ltret ska du låta det torka ordentligt på en skuggig plats innan det monteras tillbaka.
• Om damm samlas på luftfi ltret minskas luftfl ödet vilket gör att enhetens effektivitet försämras och driftljud hörs mer.
• Luftfi Itren bör rengöras varannan vecka vid normal drift.
• Använd inte luftkonditioneringen när inloppsgallret är öppet.

• Damm kan samlas inuti inomhusenheten när den används under längre perioder vilket leder till sämre prestanda. Vi rekommenderar att inomhusenheten inspekteras regelbundet i tillägg till den vanliga rengöringen och skötseln. Kontakta auktoriserad servicepersonal för mer information.
• Använd inte vatten som är varmare än 40 °C, slipande rengöringsmedel eller fl yktiga substanser som bensen och thinner när inomhusenhetens utsida rengörs.
• Låt inte insektsmedel eller hårspray komma i kontakt med inomhusenhetens utsida.
• Om inomhusenheten ska stängas av för en månad eller mer ska du först driva den kontinuerligt i fläktläget i ungefär en halv dag så att alla interna delar torkar ordentligt.

Montera luftrenar filter

1. Öppna inloppsgallret och ta bort luftfiltren.

2. Sätt fast luftrenar filtret i ramen på frontpanelen.

- Fäst fi ltret på insidan av tungorna (6 platser) så att det inte sticker ut.

Luftrenarfi Irets ram Tungor (6 platser) Luftfi Iter Tungor (6 platser)

(Inloppsgallret visas inte på bilden ovan för illustrationsändamål)

1. Montera de två luftfiltren och stäng inloppsgallret.

- Använd inte luftkonditioneringen när inloppsgallret är öppet.

- När luftrenarfi ltren används kan effekten ökas om du ställer in fl äkthastigheten på "HIGH" (Hög).

Byta smutsiga luftrenar filter

Byt ut fi ltren mot följande komponenter (köps separat).

● KATEKINLUFTRENARFILTER MED POLYFENOL: UTR-FA16

1. Öppna inloppsgallret och ta bort luftfiltren.

2. Ta bort luftrenar filtren som sitter i ramarna på frontpanelen.

Luftrenarfi ltrets ram Luftfi lter

1. Byt ut dem mot två nya luftrenar filter.

1 Ta bort de gamla luftrenarfi Itren i omvänd ordning till monteringssekvensen.

2 Montera dem på samma sätt som när luftrenarsat- sen monteras.

1. Montera de två luftfiltren och stäng inloppsgallret.

- Använd inte luftkonditioneringen när inloppsgallret är öppet.

Om luftrenar filtren

KATEKINLUFTRENARFILTER MED POLYFENOL (ett ark)

- Luftrenarfi Itren är engångsfi Iter. (De kan inte tvättas och återanvändas.)

- Använd fi Itren så fort som möjligt efter det att förpackningen har öppnats.

(Luftrenareffekten minskar när fi Iter får ligga i en öppnad förpackning)

- I allmänhet bör fi Itren bytas ungefär var tredje månad.

Köp specialutformade luftrenarfilter (UTR-FA16) (säljs separat) när du ska byta ut smutsiga luftrenarfi liter.

[Deodorant☒ Iter med negativa luftjoner (ett ark) – Ijusblått]

- Filtret bör bytas ungefär vart tredje år så att deodorant-effekten bibehålls.

- Filterramen är inte en engångsprodukt.

Köp ett specialutformat deodorantfilter (UTR-FA16-2) (säljs separat) när fi ltret ska bytas ut.

Underhålla deodorant filter

Rengör fi Itret på följande sätt var tredje månad för att bibehålla deodoranteffekten.

1 Ta bort deodorantfi ltret.

2 Rengör med vatten och låt lufttorka.

1) Spola filtret med hett vatten på högt tryck tills fi ltrets yta är täckt med vatten. Spola sedan med utspätt, neutralt rengöringsmedel.

(Tvätta inte filtret genom att vrida ur det eller gnugga det, det skadar deodoranteffekten.

2) Skölj med rinnande vatten.

3) Torka i skuggan.

3 Sätt tillbaka deodorantfi ltret.

WARNING!

I händelse av fel (röklukt osv.) ska du omedelbart stoppa enheten, dra ut elkontakten och kontakta auktoriserad servicepersonal.

Enheten kopplas inte helt bort från strömkällan om du bara stänger av inomhusenhetens strömbrytare. Kom ihåg att dra ut elkontakten eller stänga av kretsbrytaren så att strömmen kopplas bort helt.

Utför följande kontroller innan du begär service:

		melborPmotpmyS	Se sidan
NORMAL FUNKTION	Enheten startar inte direkt:	Om inomhusenheten stoppas och sedan startas omedelbart därefter kommer kompressorn inte att drivas på ca 3 minuter för att förhindra att säkringar går.När elkontakten dras ut och sedan ansluts till ett eluttag igen kommer skyddskretsen att aktiveras i ca 3 minuter för att förhindra att enheten drivs under den tiden.	—
	Ljud hörs:	Vid användning eller direkt efter det att enheten har stoppats kan ljudet av vatten som flödar i luftkonditioneringens rör höras. Ljud kan höras speciellt tydligt i ca 2 till 3 minuter efter det att enheten har startats (ljudet av köldmedel som flödar).Ett svagt gnisslande ljud kan höras vid användning. Det beror på att frontpanelen expanderar och dras ihop en aning på grund av temperaturförändringar.	—
		Ett fräsande ljud kan ibland höras under uppvärmning. Ljudet orsakas av den automatiska avfrostningsfunktionen.	16
	Lukter:	Inomhusenheten kan avge lukter. Lukterna beror på rumsdofter (av möbler, tobak osv.) som sugits in i inomhusenheten.	—
	Enheten avger imma eller ånga:	Lätt imma kan komma från inomhusenheten under nedkylning eller uppvärmning. Det beror på att rumsluften plötsligt kyls ned av den kalla luften från inomhusenheten vilket resulterar i kondensation och imbildning.	—
		Under uppvärmning kan utomhusenhetens fläkt stanna och ånga kan stiga upp från enheten. Det orsakas av den automatiska avfrostningsfunktionen.	16
	Svagt eller obefintligt luftflöde:	När uppvärmningen startar är fläkthastigheten tillfälligt mycket låg så att de interna delarna kan värmas upp.Om rumstemperaturen stiger över termostatinställningen under uppvärmning kommer utomhusenheten att stanna och inomhusenheten drivs på mycket låg fläkthastighet. Ställ in termostaten på en högre inställning om du vill värma upp rummet mer.	—
		Inomhusenheten stoppas tillfälligt (mellan 7 till 15 minuter) under uppvärmning när automatisk avfrostning sker. Indikatorlampan för drift blinkar när automatisk avfrostning är aktivt.	16
		Fläkten kan gå på mycket låg hastighet i torkläget eller när enheten övervakar rumstemperaturen.	6
		Fläkten går på mycket låg hastighet när supertyst läge används.	6
		Fläkten går på mycket låg hastighet under övervakning i det automatiska läget.	6
	Det kommer vatten från utomhusenheten:	Under uppvärmning kan vatten komma från utomhusenheten på grund av den automatiska avfrostningsfunktionen.	16
	Symptom	Punkter som ska kontrolleras	Se sidan
KONTROLLERA EN GÅNGTILL	Enheten fungerar inte alls:	Är elkontakten ansluten till ett eluttag?Har ett strömavbrott inträffat?Har en säkring gått eller har en skyddskrets aktiverats?	—
		Är timern aktiverad?	8 - 9
	Dålig kylprestanda:	Är luftfiltret smutsigt?Är inloppsgallret eller utloppsporten på luftkonditioneringen tilltäppt?Har du justerat inställningarna för rumstemperaturen (termo-staten) på rätt sätt?Är ett fönster eller en dörr öppen?Kommer starkt solljus in genom ett fönster vid nedkylning? (Dra för gardinerna.)Finns det värmeapparater eller datorer i rummet vid nedkyl-ning eller är det för många personer i rummet?	—
		Är enheten inställd på supertyst drift?	6
	Enheten fungerar annor-lunda än den inställning som angetts med fjärr-kontrollen:	Har batterierna i fjärrkontrollen tagit slut?Har fjärrkontrollens batterier monterats på rätt sätt?	5

Om problemet kvarstår efter kontrollerna, om du känner röklukt eller om indikatorlampan för drift (Fig. 35) och indikatorlampan för timer (Fig. 36) blinkar ska du omedelbart stoppa enheten, dra ut elkontakten (Fig. 114) och kontakta auktoriserad servicepersonal.

ANVÄNDNINGSTIPS

Drift och prestanda

Uppvärmningsprestanda

• Luftkonditioneringen drivs enligt värmepumpprincipen vilket innebär att den absorberar värme från utomhusluften och överför värmen till inomhusenheten. Det gör att prestandan minskar när utomhustemperaturen sjunker. Vi rekommenderar att du använder luftkonditioneringen tillsammans med någon annan form av uppvärmning om du inte tycker att det blir tillräckligt varmt.
• Luftkonditioneringar konstruerade enligt värmepumpprincipen värmer upp hela rummet genom att återcirkulera luften i rummet, vilket innebär att det kan ta lite tid innan rummet är varmt efter det att enheten har startats.

Mikrodatorstyrd automatisk avfrostning

• Frost kan bildas på utomhusenheten vilket leder till sämre prestanda om uppvärmningsläget används när utomhustemperaturen är låg och luftfuktigheten är hög.
  Luftkonditioneringen har en mikrodatorstyrd funktion för automatisk avfrostning för att förhindra sådana prestandaförsämringar. Luftkonditioneringen stannar tillfälligigt och avfrostningskretsen drivs en kort stund (ca 7 – 15 minuter) om frost bildas.
  Indikatorlampan för drift (grön) blinkar när automatisk avfrostning är aktivt.

Automatisk omstart

I händelse av strömavbrott

- Strömtillförseln till luftkonditioneringen stoppas när ett strömavbrott inträffar. Luftkonditioneringen startar automatiskt om i samma läge som tidigare när strömmen kommer tillbaka.

• Om ett strömavbrott inträffar under timerdrift kommer timern att återställas och inomhusenheten startas (eller stoppas) med den nya tidsinställningen. Timerns indikatorlampa börjar blinka i händelse av att ett sådant timerfel inträffar (se sidan 3).
• Luftkonditioneringen kan fungera felaktigt när andra elektriska apparater (rakapparater osv.) eller en trådlös radiosändare används i närheten. I sådana fall ska du tillfälligt dra ut elkontakten, ansluta den igen och sedan återuppta driften med fjärrkontrollen.

Temperatur- och luftfuktighetsområde

	Nedkylningsläge	Torkläge	Uppvärmning
Utomhustemperatur	Ca 10 till 43 °C	Ca 10 till 43 °C	Ca -25 till 24 °C
Inomhustemperatur	Ca 18 till 32 °C	Ca 18 till 32 °C	Ca 30 °C eller mindre

• Om luftkonditioneringen används vid högre temperaturer än de som anges kan den inbyggda skyddskretsen aktiveras för att förhindra skador på interna kretsar. Om luftkonditioneringen används vid lägre temperaturer än de som anges ovan i nedkylnings- eller torkläget kan värmeväxlaren frysa vilket kan leda till vattenläckor och andra skador.
• Använd inte luftkonditioneringen för andra ändamål än nedkylning, uppvärmning, avfuktning och luftcirkulering i rum i bostadshus.
• Om luftkonditioneringen används i flera timmar vid en hög luftfuktighet på ca 80 % eller mer kan kondensation bildas på inomhusenhetens utsida och droppa ned på golvet eller föremål under enheten. (Ca 80 % eller mer)
  ● Information om akustiskt ljud

Den maximala ljudtrycksnivån är mindre än 70 dB (A) för inomhusenheten och utomhusenheten. Enligt IEC 704-1 och ISO 3744.
