Type product	Muur gemonteerde airconditioner
Merk	Fujitsu
Model	ASGA12BJWA
Koelcapaciteit	12.000 BTU/u (3.516 kW)
Verwarmingscapaciteit	3.500 kW (afhankelijk van model)
Koelmiddel	R32 (brandbaar)
Energieklasse	A++ (typisch)
Afmetingen binnenunit (BxHxD)	790 x 270 x 210 mm (geschat)
Afmetingen buitenunit (BxHxD)	720 x 550 x 290 mm (geschat)
Gewicht binnenunit	11 kg (geschat)
Gewicht buitenunit	30 kg (geschat)
Voeding	220-240 V / 50 Hz / 1 fase
Stroomverbruik (koelen)	ca. 1100 W (geschat)
Werkingsmodi	Auto, Koelen, Droog, Ventilator, Verwarmen (optioneel)
Ventilatorstanden	Auto, Laag, Midden, Hoog
Timer	Inschakel- en uitschakeltimer (24-uurs)
Afstandsbediening	Infrarood, bereik tot 8 m
Filter	Afneembaar, wasbaar (om de 3 maanden reinigen)
Ontdooifunctie	Automatisch (bij verwarmingsmodus)
Veiligheid	Aardlekschakelaar aanbevolen; koelmiddel R32 is brandbaar
Geluidsniveau binnenunit	ca. 25-40 dB(A) (geschat)
Geluidsniveau buitenunit	ca. 50-55 dB(A) (geschat)
Installatie	Alleen door gekwalificeerde monteur
Repareerbaarheid	Reserveonderdelen verkrijgbaar bij erkende dealers

Veelgestelde vragen - ASGA12BJWA FUJITSU

Hoe reinig ik het filter van de Fujitsu ASGA12BJWA?

Open het voorpaneel, verwijder het filter en maak het schoon met een stofzuiger of lauw water (onder 45°C). Laat het volledig drogen voordat u het terugplaatst. Reinig het filter elke 3 maanden, of vaker bij stoffige ruimtes.

Wat moet ik doen als de airconditioner niet werkt?

Controleer de stroomtoevoer: is de stekker aangesloten? Is de aardlekschakelaar ingeschakeld? Controleer de batterijen van de afstandsbediening en of er obstakels zijn tussen de afstandsbediening en het apparaat. Wacht 3 minuten na uitschakelen voordat u opnieuw start.

Welk koelmiddel wordt gebruikt in de Fujitsu ASGA12BJWA?

Deze airconditioner gebruikt het brandbare koelmiddel R32. Het is een fluorhoudend gas met laag aardopwarmingsvermogen. Installatie en onderhoud moeten worden uitgevoerd door gecertificeerde technici.

Hoe stel ik de timer in?

Druk op de knop TIMER ON of TIMER OFF op de afstandsbediening. Het symbool 'ON' of 'OFF' knippert. Gebruik de pijltjestoetsen ▲/▼ om de gewenste tijd in te stellen (1 minuut per keer). Druk nogmaals op dezelfde timerknop om te bevestigen. Het symbool stopt met knipperen.

Wat betekent de foutcode E1 op het display?

Foutcode E1 duidt op een communicatiefout tussen de binnen- en buitenunit. Schakel de stroom uit en wacht 3 minuten voordat u hem opnieuw inschakelt. Als de fout blijft verschijnen, neem dan contact op met een gekwalificeerde monteur.

Kan ik de airconditioner zelf installeren?

Nee. De installatie vereist een gecertificeerde technicus vanwege de elektrische aansluitingen, het koelmiddel (R32 is brandbaar) en de correcte afvoer van condenswater. Onjuiste installatie kan leiden tot lekkage, brand of elektrische schokken.

Wat is het minimale ruimteoppervlak voor plaatsing?

Voor modellen met R32-koelmiddel geldt een minimale vloeroppervlakte van de ruimte waarin de binnenunit wordt geïnstalleerd. Raadpleeg de tabel in de handleiding: voor een systeem met 1,2 kg koelmiddel is minimaal 4 m² vereist. De exacte waarde vindt u op het typeplaatje.

Heeft de binnenunit een verwarmingsfunctie?

Ja, de Fujitsu ASGA12BJWA is een warmtepomp en kan zowel koelen als verwarmen. In de verwarmingsmodus kan het apparaat tot 8°C ondersteunen met de speciale 8°C-verwarmingsfunctie. De ventilator start vertraagd om koude lucht te voorkomen.

Wat is het maximale bereik van de afstandsbediening?

De afstandsbediening werkt op infrarood en heeft een maximaal bereik van 8 meter in een rechte lijn zonder obstakels. Zorg dat de sensor op de binnenunit niet wordt geblokkeerd. Vermijd sterke lichtbronnen zoals TL-lampen die storing kunnen veroorzaken.

Hoe vaak moet ik de airconditioner onderhouden?

Reinig het filter elke 3 maanden. Laat eenmaal per jaar een professionele onderhoudsbeurt uitvoeren: controle van koelmiddel, elektrische aansluitingen, condensafvoer en algemene werking. Vóór het stookseizoen wordt een controle van de warmtepomp aanbevolen.

GEBRUIKSAANWIJZING ASGA12BJWA FUJITSU

GENERAL

คู่มือการใช้งาน

Simple line drawing of a rectangular frame with no text, numbers, or symbols

รัน

Please write down the model name.

(Refer to the rating label.)

กรุณาจดซีอรุ่นไว้

(โปรดอ้างอิงฉลากระดับคะแนน)

OWNER'S MANUAL

AIR CONDITIONER

(Wall Mounted type)

Before using this product,

read these instructions

thoroughly and keep this

manual for future reference.

คู่มือการใช้งาน

เครื่องปรับอากาศ

(ประเภทยิดกับผนั่ง)

กรุณาอ่านคำแนะนำเหล่านี้ให้

ครูบด้านก่อนใช้งาน

ผลิตภัณฑ์นี้ และเก็บคู่มือนีไว้

เพื่อการอ้างอิงในอนาคต

สารบัญ

ข้อควรระวังด้านความปลอดภัย 01

ชื่อขินส่วน 05

การใช้งานและข้อมูลเบื้องต้นเกี่ยว

กับรีโมตคอนโทรล 06

การ-frาความสะอาดและบํารุงรักษา .....11

รายการตรวจสอบก่อนการบํารุงรักษา_12

ข้อสังเกตการติดตั้ง 13

การติดตั้งชุดอุปกรณ์ภายในอาคาร ... 15

การติดตั้งชุดอุปกรณ์ภายนอกอาคาร.18

การทดสอบและการใช้งาน 20

การกำหนดค่าห่อเชี่อมต่อ 21

คู่มือของผู้เชี่ยวชาญ 23

Contents

Safety precautions 01

Parts name....05

Operation and introduction

of remote controller.... 06

Clean and maintenance.... 11

Checked items before

maintenance.... 12

Installation notice.... 13

Installation of indoor unit...... 15

Installation of outdoor unit...... 18

Test and operation.... 20

Configuration of connection pipe... 21

Specialist's Manual 23

FUJITSU GENERAL LIMITED

คำอธิบายสัญลักษณ์

คำเตือน

สัญลักษณ์นี้ระบุถึงความเป็นไปได้พิะเกิดการเสียชีวิตหรือบาดเจ็บสาหัส

ข้อควรระวัง

สัญลักษณ์นี้ ระบุถึงความเป็นไปได้ที่จะเกิดการบาดเจ็บหรือทรัพย์สินเสียหาย

ข้อสังเกต

ระบุถึงสิ่งสำคัญแต่ไม่ใช่ข้อมูลเกี่ ยวกับอันตราย ใช้เพ็่ ORBCPความเสี่ ยงที่ ทรัพย์สินจะเสียหาย

ช้อยกวเว้น

ผู้ผลิตจะชอบปฏิเสธความรับผิดชอบต่อการบาดเจ็บหรือทรัพย์สินสูญหายในกรณีต่อไปนี้

1. ผลิตภัณฑ์เสียหายอันเนื่องมาจากการใช้งานที่ไม่เหมาะสมหรือผิดวัตถุประสงค์
2. ตัดแปลงเปลี่ยน บํารุงรักษา หรือใช้งานผลิตภัณฑ์ร่วมกับอุปกรณ์อื่นโดยไม่เป็นไปตามคู่มือการใช้งานของผู้ผลิต
3. หลังจากตรวจสอบสาเหตุข้อบทพร่องของผลิตภัณฑ์พบว่าเกิดจากแก้สหี่มีฤทธิ์กัดกร่อน
4. หลังจากตรวจสอบสาเหตุข้อบทพร่องของผลิตภัณฑ์พบว่าเกิดจากการดำเนินการขนส่งที่ไม่เหมาะสม
5. ใช้งาน ซ่อม ปาธุ์รักษาชุดอุปกรณ์โดยไม่เป็นไปตามคู่มือการใช้งานหรือระเบียบ ข้อบังคับที่ เกี่ยวข้อง
6. หลังจากตรวจสอบสาเหตุพบว่าปัญหาหรือข้อพิพาทเกิดจากข้อกำหนดจำเพาะด้านคุณภาพหรือประสิทธิภาพชิ้นส่วน รวมถึงส่วนประกอบที่ผลิตโดยผู้ผลิตรายอื่น
7. เป็นความเสียหายที่ เกิดจากภัยธรรมชาติ สภาพแวดล้อมการใช้งานที่ไม่เหมาะสม หรือเหตุสุดวิสัย

หากจำเป็นต้องติดตั้งเคลื่อนย้าย หรือบํารุงรักษาเครื่องปรับอากาศ กรุณาติดต่อตัวแทนจำหน่าย หรือศูนย์บริการโกลับาน โดยเครื่องปรับอากาศนี้จำเป็นต้องติดตั้งเคลื่อนย้าย หรือบํารุงรักษาโดย ช่างเทคนิคที่มีคุณสมบัติเหมาะสม มิฉะนี้นอาจทำให้เกิดความเสียหายรุนแรงหรือการบาดเจ็บ ตลอดจนเสียชีวิตได้

หากพบว่าสารทำความเย็นรั่วชีม หรือต้องระบายออกระหว่างการติดตั้ง การบํารุงรักษา หรือการถอดซิ้นส่วน จะต้องดำเนินการตั้งกล่าวโดยช่างเทคนิคที่ ผ่านการรับรอง หรือดำเนินการโดยสอดคล้องกับกฎหมายและระเบียบข้อบังคับในพื้นที่

อุปกรณ์ไฟฟ้า านี้ไม่เหมาะสมำหรับการใช้งานโดยบุคคล (รวมถึงเด็ก) ที่ มีลักษณะทางกายภาพความสามารถทางประสาหสัมผัสหรือจิตใจบทพร่อง รวมถึงไม่มีประสบการณ์และความรู้ในการใช้งาน เว้นแต่จะอยู่ภายใต้การกำหนดบดูแลหรือได้รับการแนะนําเกี่ ยวกับการใช้งานที่ ถูกต้องและปลอดภัยจากบุคคลที่ มีคุณสมบัติเหมาะสม นอกจากนี้ ควรดูแลเด็กอย่างใกล้ชิดไม่ให้เล่นเครื่องใช้ไฟฟ้า านี้

	เครื่องใช้ไฟฟ้าที่เติมด้วยแกสไวไฟ R32		[IMAGE]	ควรอ่านคู่มือการติดตั้งก่อนติดตั้งเครื่องใช้ไฟฟ้านี้
	ควรอ่านคู่มือการใช้งานก่อนใช้งานเครื่องใช้ไฟฟ้านี้			ควรอ่านคู่มือการช่อมก่อนซ่อมเครื่องใช้ไฟฟ้านี้

• เพื่อให้ได้รับประสิทธิภาพการทำงานสูงสุดของชุดเครื่องปรับอากาศนี้ ให้ใช้สารทําความเย็นชนิดพิเศษในระบบโดยสารทําความเย็นที่ใช้ในเครื่องปรับอากาศนี้คือฟลุออไรต์ R32 ซี งเป็นสารทําความเย็นชนิดสะอาดเป็นพิเศษ โดยเป็นชนิดที่ ติดไฟได้และไม่มีกลิ่นนอกจากนี้ยังเกิดการระเบิดได้มี อยู่ในสภาพแวดล้อมที่เอื้ออํานวยแต่ความสามารถในการติดไฟของสารทําความเย็นชนิดนี้คือว่าต่่ามากเพราะจะติดไฟจากประกายไฟเท่านั้น
• เมื่อเปรียบเทียบสารทําความเย็นทั่วไป R32 ถือเป็นสารทําความเย็นที่ ไม่ก่อให้เกิด媒介ภาวะและไม่ทําอันตรายต่อชัย นไอโซน ดังนั่น ผลกระทบที ทำให้เกิดภาวะเรือนกระจกจึงถือว่าต่ มากเช่นกัน นอกจากนี้ R32 ยังมีคุณสมบัติทางอุณหุพลศาสตร์ หัติมาก จึงให้ประสิทธิภาพด้านพุลังงานที่ สูงมาก ดังนั่น จึงเติมในปริมาณที่น้อยลงได้

คำเตือน

อย่าเร่งกระบวนการละลายหรือทำความสะอาดโดยใช้วิธีวันใด นอกจากวิธีที่ผู้ผลิตแนะนํา หากจำเป็นต้องซ่อมควรติดต่อ ศูนย์บริการที่ ผ่านการรับรองไกลบ้าน การซ่อมใด ๆ ที่ ดําเนินการโดยบุคคลที่ ไม่ผ่านการรับรองอาจทำให้เกิด อันตรายได้ และควรติดตัวเครื่องใช้ไฟฟ้า านี้ในห้องที่ ไม่มี แหล่งกําเนิดประกายไฟแบบต่อนี อง (เช่น เปลวไฟที่ ไม่มี สิ่งปิดคลุม เครี องใช้ไฟฟ้า าหี่ใช้แก้ส หรือเครื่องทำความ ร้อนไฟฟ้า ฯ ฯลฯ) รวมถึงห้ามเจาะหรือเพาเครื่องใช้ไฟฟ้า านี้ หั้งนี้ ควรติดตั้งและใช้งาน รวมถึงเก็บเครื่องใช้ไฟฟ้า านี้ใน ห้องขนาดพื้นที่ใหญ่กว่า X m²

(กรุณาตูตาราง "a" ในส่วนแน่ ื้อหา "ความปลอดภัยในการใช้งานสารท่าความเย็นที่ติดไฟได้" สําหรับขนาดพื้นที่ X) เครื่องใช้ไฟฟ้าที่เติมด้าวยแก้วสห์ติดไฟได้R32 สำหรับการซ่อมให้ปฏิบัติตามคําแนะนําของผู้ผลิตอย่างเคร่งครัดให้ใช้ความระมัดระวังเนื่องจากสารทําความเย็นนี้ไม่มีกลิ่นให้อ่านคู่มือของผู้เชี่ยวชาญ

อุปกรณ์ไฟฟ้าไม่มเหมาสำหรับการใช้งานโดยบุคคล (รวมถึงเด็ก) ที่มีลักษณะทางกายภาพ ความสามารถทางประสาห สัมผัสหรือจิตใจบกพร่อง รวมถึงไม่มีประสบการณ์และความรู้ ในการใช้งาน เว้นแต่จะอยู่กายใต้การกำหนดูแลหรือได้รับการ แนะนําเกี่ยวกับการใช้งานศูศต้องและปลอดภัยจากบุคคลมี คุณสมบัติเหมาะสม นอกจากนี้ควรดูแลเด็กอย่างใกล้ขิดไม่ให้ เล่นเครื่องใช้ไฟฟ้านี้

1. ย่านความถี ที่ อุปกรณ์วิทยุทำงานคือ 2400MHz-2483.5MHz
2. กำลังส่งคลี นความถี่วิทยุสูงสุดในย่านความถี่ที่อุปกรณ์ วิทยุทำงานคือ 20dBm

R32: 675 เครื่องหมายนี้ ระบุว่าไม่ควรกำจัดผลิตภัณฑ์นี้ รวมกับของเสี่ยจากครัวเรือนชนิดอี น ๆ เพื่ อ ป้องกันการก่อให้เกิดอันตรายต่อสิ งแวดล้อม และสุขภาพของมนุษย์จากของเสี่ยที่ ไม่ได้รับ การควบคุมทั่ว ทั้งสหภาพยุโรป ( EU ) เพื่ อ ป้องกันการก่อให้เกิดอันตรายต่อสิ งแวดล้อม และสุขภาพของมนุษย์จากของเสี่ยที่ ไม่ได้รับ การควบคุม ทั่ง นี้ การรีไซเคิลถือเป็นความรับผิดชอบในการส่งเสริมการน่าทรัพยากรด้านวัสดกลับมาใช้ใหม่แบบชัยน

หากท่านต้องการส่งคืนอุปกรณ์ที่ ใช้แล้ว กรุณาใช้ระบบ การส่งคืนและการเก็บรวบรวม หรือติดต่อผู้ค้าปลีกที่ ท่าน ซื้อผลิตภัณฑ์นี้ น เพาะพวกเขาจะนำผลิตภัณฑ์ไปผ่าน กระบวนการながらลับมาใช้ไหมโนลักษณะที่ เป็นมิตรต่อ สิ่งแวดล้อม

หากจำเป็นต้องติดตั้ง เคลีอนย้าย หรือบารุงรักษา เครื่องปรับอากาศ ให้ตัดต่อตัวแทน จุําหน่าย หรือ ศูนย์บริการไกลับบ้าน โดยเครื่องปรับอากาศนี้ จำเป็นต้อง ติดตั้ง เคลีอนย้าย หรือบารุงรักษาโดยช่างเทคนิคหี มี คุณสมบัติเหมาะสม มิฉะน้น นอาจเท่าให้เกิดความเสียหาย รุนแรงหรือการบาดเจ็บ ตลอดจนเสียชีวิตได้

การใช้งานสารทำความ เย็นติดไฟ ได้อย่างปลอดภัย

ข้อกำหนดในการรับรองคุณสมบัติของ บุคคลที่ติดตั้งและป่ารุงรักษา

• บุคคลที่ทำงานเกี่ยวข้องกับสารทำความเย็นหั้งหมดต้องผ่านการรับรองจากหน่วยงานที่มีอํานาจที่ได้รับการยอมรับในอุตสาหกรรมนี้ โดยต้องผ่านการรับรองคุณสมบัติสำหรับการจัดการระบบทำความเย็น
  หากจำเป็นต้องมีช่างเทคนิคเพ็อบํารุงรักษาและซ่อมเครื่องใช้ไฟฟ้านี้ช่างเทคนิคดังกล่าวต้อง ทำงานภายใต้การกำหนดูแลของบุคคลที่ผ่านการ รับรองการใช้สารหาความเย็นที่ติดไฟได้ดังกล่าว
• ต้องดำเนินการซ่อมตามวิธีที่ผู้ผลิตอุปกรณ์นั้น แนะนำเท่านั้น

ข้อสังเกตสำหรับการติดตี้

• เครื่องปรับอากาศต้องติดตั้งในห้องที่มีพื้นที่ใหญ่กว่าพื้นที่ห้องที่เล็กที่สุดซึ่งแสดงบนแผนป้ายประจําเครื่องหรือในตาราง ด้านล่าง
• ต้องไม่เจาะรหรือผาท่อเชื่อมต่อ
• หลังจากติดตั้งเสร็จสมบูรณ์ต้องทดสอบการรั่วซืม

ตาราง a - ฟื้นที่ห้องที่เล็กที่สุด (ตร.ม.)

ปริมาณจ่าย(กก.)	ตําแหน่งชั้น	ยีดกับหน้าต่าง	ยีดกับผนัง	ยีดกับเพดาน
≤1.2	/	/	/	/
1.3	14.5	5.2	1.6	1.1
1.4	16.8	6.1	1.9	1.3
1.5	19.3	7	2.1	1.4
1.6	22	7.9	2.4	1.6
1.7	24.8	8.9	2.8	1.8
1.8	27.8	10	3.1	2.1
1.9	31	11.2	3.4	2.3
2	34.3	12.4	3.8	2.6
2.1	37.8	13.6	4.2	2.8
2.2	41.5	15	4.6	3.1
2.3	45.4	16.3	5	3.4
2.4	49.4	17.8	5.5	3.7
2.5	53.6	19.3	6	4

ข้อสังเกตการบํารุงรักษา

• ตรวจสอบว่าพื้นที่ปารุงรักษาหรือพื้นที่ห้องสอดคล้องกับข้อกำหนดในแผ่นป์ วยประจําเคลิงหรือไม่
• เครี องปรับอากาศนี้ ใช้ได้เฉพาะห้องที่ มีพื้นที่ สอดคล้องกับข้อกำหนดในแผ่นป่ายประจําเครี อง เท่านั้น

- ตรวจสอบว่าพื้นที่บํารุงรักษามีอากาศถ่ายเหตะตวกหรือไม่

- ในระหว่างการทำงานต้องรักษาให้มีอากาศถ่ายเห- อยู่ตลอดเวลา

- ตรวจสอบว่าในเพ็ นที่บํารุงรักษามีแหล่งที่ ทำให้หรืออาจทำให้เกิดเบลวไฟอยู่ในพื้นที่นั้นหรือไม่

- ห้ามให้มีเปลวโพที "ไม่มีการปี ดคลุมอยู่ในพื้น" นที่ บํารุงรักษา และต้องแขวนป้าย "ห้ามสูบบุหรี่" ใน พื้นที่นั่นต้วย

- ตรวจสอบว่าเครื่องหมายอุปกรณ์ไฟฟ้าต่าง ๆ นี้อยู่ ในสภาพดิหรือไม่

- หากจำเป็นให้เปลี่ยนเครื่องหมายเตือนที่ไม่ชัดเจน หรือขํารุด

การเชี่อม

• หากต้องตัดหรือเซ็ อมท่อในระบบทำความเย็นในระหว่างบํารุงรักษา กรุณาปฏิบัติตามชั้นตอนด้านล่าง
  a. ปีดอุปกรณ์และตัดการเชื่อมต่อจากแหล่งจ่ายไฟ
  b. ดูตอากาศออก
  c. ดูดสิ่งแปลกปลอมออก
  d.ทำความสะอาดด้วยแก้ม N 2
  e. ตัดหรือเซี่อม
  f. ซ่อมจุดที่เชื่อม

- ควรบรรจุสารทำความเย็นที่ จะńากลับมาใช้วใหม่ในถังบรรจุห้ออกแบบพิเศษ

- ตรวจสอบให้แนใจว่าไม่มีเปลวไฟหี มีสิ่งปี ตดคลุมอยู่ใกล้กับปลักไฟของบื้มสุธุญาภาศและพื้นห์ตังกล่าวมีอากาศถ่ายเหสะดวก

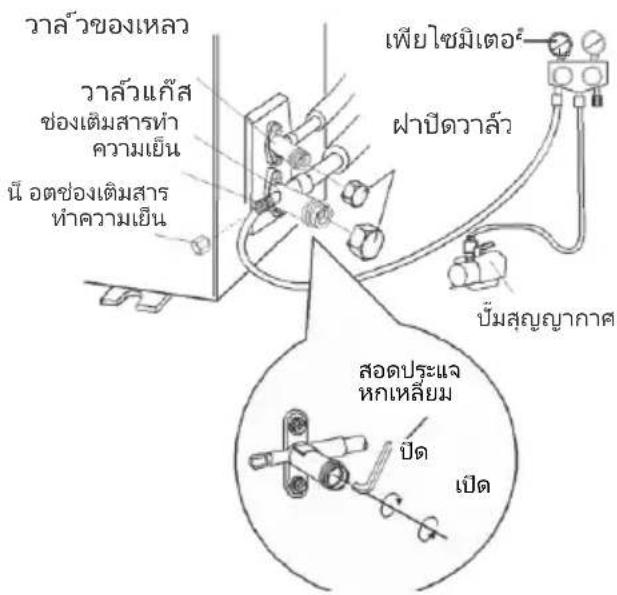

การเติมสารทำความเย็น

• ใช้เครื่องเติมสารทำความเย็นที ออกแบบเป็นพิเศษ สำหรับ R32 ตรวจสอบให้นแน่ใจว่าไม่มีการปนกันของ สารทำความเย็นที่ต่างชนิดกัน
• ขณะที่เติมสารทำความเย็น ถังบรรจุสารทำความเย็น ต้องตั้งตรงเสมอ
• หลังจากเติมสารทำความเย็นเสร็จเรียบร้อยแล้ว (หรือยังไม่เสร็จ) ควรติดฉลากที่ระบบทำความ
• อย่าเติมสารทำความเย็นมากจนล้น
• หลังจากเติมสารทำความเย็นเสร็จเรียบร้อยแล้ว กรุณาตรวจสอบการรู้ วชื่มก่อนทดสอบการใช้งาน และควรทดสอบการรู้ วชื่มอีกครั้งเมื่อถอดระบบทำ ความเย็น

คำแนะน้ำด้านความปลอดภัยสำหรับการ ขนส่งและการจัดเก็บ

• ใช้อุปกรณ์ตรวจสอบจับแก้สหี ติดไฟได้ก่อนที่ จะยกลง และเป็ดภาชนะบรรจุ
• ต้องไม่มีแหล่งกำหนด believingไฟและไม่สูบบุหรี่
• ปฏิบัติตามกฎและกฎหมายในพื้นที่

คำเตือน

การติดตั้ง

• การติดตั้งหรือการบํารุงรักษาต้อง ดำเนินการโดยมืออาชีพที่ได้รับการ รับรองคุณสมบัติ
• อุปกรณ์ไฟฟ้า านี้ ต้องติดตั้งโดย สอดคล้องกับระเบียบข้อบังคับด้าน การเดินสายไฟแห่งชาติ
• ต้องใช้วงจรจ่ายไฟฟ้า และอุปกรณ์ตัดไฟฟ้า ในวงจรตามตี่ะเบียบข้อบังคับด้านความปลอดภัยในห้องถิ่นกำหนด
• สายไฟหั้งหมดของชุดอุปกรณ์ที่ ใช้ ภายในอาคารต้องเชี่ ่อมต่อโดยมือ อาชีพที่ได้รับการรับรองคุณสมบัติ
• กำหนดน์ใด ๆ ที่ เกี่ยวข้องกับไฟฟ้า และ-Zความปลอดภัยต้องตรวจสอบให้แน่ใจว่าตัดการเชื่อมต่อแหล่งจ่ายไฟแล้ว
• ตรวจสอบให้นแน่ใจว่าคุณลักษณะ แหล่งจ่ายไฟสอดคล้องกับ ข้อกำหนดของเครื่องปรับอากาศ

• การใช้แหล่งจ่ายไฟที่ไม่เสถียร หรือการเดินสายไฟที่ ไม่ถูกต้องอาจทำให้เกิดไฟซื้อต ไฟไหมม หรือเครื่องปรับอากาศทำงานผิดปกติได้กรุณาติดตั้งสายไฟที่ เหมาะสมที่ แหล่งจ่ายไฟ ก่อนใช้งานเครื่องปรับอากาศ

• ความต้านทานของการเดินสายดิน ควรสอดคล้องกับระเบียบข้อบังคับ ต้านความปลอดภัยทางไฟฟ้า แห่งชาติ

• ควรเดินสายดินเครี ’องปรับอากาศอย่าง ถูกต้อง มิฉะนี้ ’นอาจ เกิดไฟชื่อต์ได้
• อย่างยกระแสนไฟฟ้า ก่อนที่ การ ติดตั้งจะเสร็จสมบุรรณ์
• ควรติดตั้งอุปกรณ์ตัดดวงจร หากไม่ ติดตั้ง เครี่องปรับอากาศอาจทำงาน ผิดพลาดได้
• ควรเชื่อมต่อสวิตช์ตัดการเชื่อมต่อทุกขั้วที่มีการแยกหน้าส้มผัสอย่างน้อย 3 มม. ในทุกขั้ววัด้วยการเดินสายไฟแบบยืดอยู่กับที่
• อุปกรณ์ตัดดวงจรควรมีแผ่นโลหะตัด วงจรที่ ทำงานโดยอาศัยอํานาจ แม่เหล็กและความร้อน ซึ่งทำหน้าที่ ป องกันไม่ให้กระแสไฟฟ้า เกินพิกัด และลัดดวงจร

ข้อควรระวัง

การติดตั้ง

• คำแนะนำสำหรับการติดตั้งและใช้งานผลิตภัณฑ์นี้จะมาจากผู้ผลิต
• ควรติดตั้งผลิตภัณฑ์ใน tapาแหน่งที่ เด็กเอื้อมไม่ถึง และอยู่ห่างจากสัตว์ หรือต้นไม้ หากหลีกลี ยงไม่ได้ ควร ติดตั้งรู้เพื่อความปลอดภัย
• ควรติดตั้งชุดอุปกรณ์ที่ใช้วาดย์ในอาคารให้ชิดกับผนัง อย่าใช้วสายไฟที่ไม่ผ่านการรับรองคุณภาพ
• หากสายไฟที่ใช่ zeื่อมต่อยาวไม่เพียงพอ กรุณาติดต่อผู้จัดหา เพื่อจัดหาสายไฟเส้นใหม่ที่มีความยาวเหมาะสม
• ควรติดตั้งอุปกรณ์ไฟฟ้านี้ใน tapาแหน่งที่เชากึงปลักไฟได้ง่าย

• สำหรับเครื่องปรับอากาศที่มีปลี้กไฟ ทำแหน่งปลี้ ℹควรเป็นทำแหน่งที่ เข้าถึงได้ง่ายเมื่อติดตั้งเสร็จแล้ว

• สำหรับเครื่องปรับอากาศที่ม่มีปล้๊กต้องติดตั้งอุปกรณ์ตัดดวงจรในการเดินสายไฟ

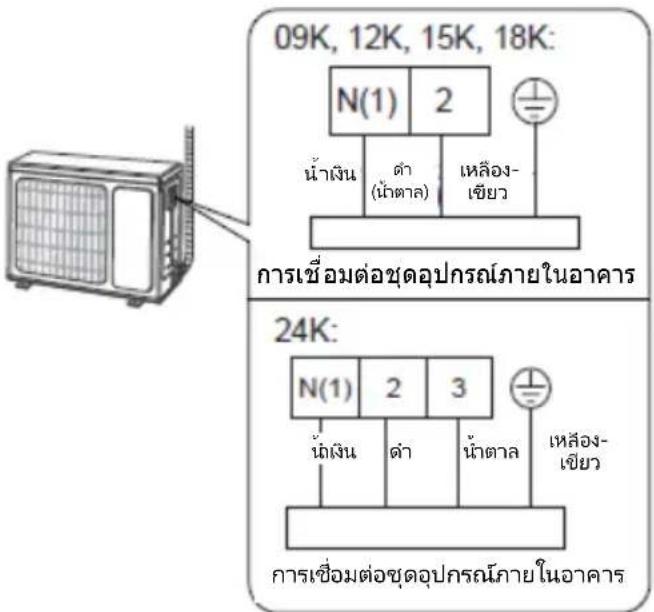

• สายไฟสีเหลือง-เขียวใน เครื่องปรับอากาศคือสายดินซึ่งใช้ เพื่อวัตถุประสงค์อื่นไม่ได้
• เครื่องปรับอากาศถือเป็นอุปกรณ์ไฟฟ้าหลักดังนั้นควรเดินสายดินอย่างเหมาะสมโดยใช้วอุปกรณ์ เดินสายดินแบบพิเศษและ ดำเนินการโดยมืออาชีพและกรุณา ตรวจสอบให้นใจว่าการเดินสายดิน ดำเนินการอย่างมีประสิทธิภาพ มิฉะนั้นอาจเกิดไฟซื้อตได้
• โดยปกติวงจรสารทำความเย็นจะมี อุณหภูมิสูง ตั้งนั้นควรเก็บสายไฟหี่ย เชื่อมต่อภายในให้ห่างจากท่อทองแดง

คำเตือน

การใช้งาน และการปํารุงรักษา

• อุปกรณ์ไฟฟ้า านี้ใช้งานโดยเด็กที่มี อายุ 8 ปี ชื่นไป รวมถึงบุคคลที่มี ความบกพร่องทางกาย France ประสาทสัมผัสหรือจิตใจ ตลอดจนผู้ ที่ไม่มีประสบการณ์หรือความรู้ใน การใช้งาน หากได้รับการกำกับดูแล หรือการให้คำแนะนำจากผู้ใหญ่ที่มี คุณสมบัติเหมาะสมโนการใช้ อุปกรณ์ไฟฟ้า านี้อย่างปลอดภัยและ เข้าใจถึงอันตรายที่เกี่ยวข้องที่อาจ เกิดขึ้น
• ไม่ควรปล่อยให้เด็กเล่น เครื่องใช้ไฟฟังวัน
• ไม่ควรปล่อยให้เต็กทำความสะอาด หรือบำรุงรักษาเครื่องใช้ไฟฟ้านี้เคย ไม่มีผู้ใหญ่ซึ่งมีคุณสมบัติเหมาะสม กำหนดดูแลอย่างไกลชิต

• หากพบว่าสายไฟชำระ ควรให้ ตัวแทนบริการของผู้ผลิตหรือบุคคล ที่ผ่านการรับรองคุณสมบัติเปลี่ยน เพื่อหลักเลี่ยงอันตรายที่อาจเกิดขึ้น

• อย่าเชื่อมต่อเครื่องปรับอากาศนี้ด้วยใช่ ปลั้งไฟที่มีอุบกรณ์ไฟฟ้า อื่นใช้ร่วม ด้วย มิฉะนั้นอาจเกิดอันตรายจากไฟ ใหม่ได้

• ควรตัดการเชื่อมต่อเครื่องปรับอากาศจากแหล่งจ่ายไฟก่อนทำความสะอาดเครื่องปรับอากาศ มิฉะนี้ นอาจเกิดไฟชื่อตได้
• อย่าล้างเครื่องปรับอากาศโดยใช้น้ำ เพราะอาจทำให้ไฟชื่อตได้
• อย่าผิดน้ำไปที่ ชุดอุปกรณ์ภายในอาคาร เพราะอาจทำให้ไฟซื้อตหรืออุปกรณ์ทำงานผิดพลาดได้
• อย่าพยายามช่อมเครี องปรับอากาศ ด้วยตัวเอง เพาะอาจทำให้ไฟซื้อต หรืออุปกรณ์เสียหายได้ กรุณาติดต่อ ตัวแทนจำนวนไกลับบ้าน เพื่ ขอจรับ การช่อม
• หลังจากทอดแผ่นกรองออกแล้ว อย่า ส้มผัสบริเวณครีบ เพื่อหลีกเลี่ยงการ บาดเจ็บ
• อย่าแหยยนิ้วมือหรือวัตถุใด ๆ เข้าไปในช่องอากาศเช้าหรือช่องอากาศออก เพราะอาจทำให้บาดเจ็บหรืออุปกรณ์เสียหายได้

ข้อคารระวัง

การใช้งาน และการปํารุงรักษา

• อย่า-frาแ น้ําหกไสรีโมตคอนโทรล มิฉะนั้นเร็โมตคอนโทรลอาจชํารุดได้
• อย่าใช้เครื่องCe าผมCe าแผ่นกรองให้ แห้ง ทั้งนี้ เพื่อหลักเลี่ยงไม่ให้แผ่น กรองเสียรูปและเกิดไฟไหม
• อย่างหรือปล่อยให้มีสิ่งของขวาง ช่องอากาศออกหรือช่องอากาศเข้า เพราะอาจทำให้อุปกรณ์ทำงาน ผิดพลาดได้
• อย่าหยียบหรือวางวัตถุที่ มีน้ำหนัก
  มากบนแพงด้านบนชุดอุปกรณ์ที่ อยู่
  ภายนอกอาคาร เพาะอาจทำให้
  อุปกรณ์เสียหายหรือบุคคลได้รับ
  บาดเจ็บได้
• หากพบว่ามีกรณี ตามด้านล่าง เกิดขึ้น ให้ปิดการใช้งาน เครื่องปรับอากาศแล้วตัดการ เชื่อมต่อแหล่งจ่ายไฟหันที่จากนี้ น ให้รับติดต่อตัวแทนจำนวน ายหรือ บุคคลมืออาชีพเพื่อขอรับการซ่อม
• สายไพร้อนเกินไปหรือขํารุต

• มีเสียงผิดปกติระหว่างการใช้งาน

• อุปกรณ์ตัดดวงจรตัดดวงจรป่อยครั้ง

• มีกลิ่นใหม่ออกมาจาก เครื่องปรับอากาศ
• ชุดอุปกรณ์ภายในอาคารรั่วซืม

ชุดอุปกรณ์ภายในอาคาร

หากรีโมตหายหรือช่ารุด กรุณาใช้ปุ่มช่วยเพ็อ เป็ดหรือปิดเครื่องปรับอากาศ โดยการทำงาน แบบละเอียดจะแสดงด้านล่างจากรูปการเป็ด ฝ้าออกแล้วกดปุ่มช่วยจะเป็นการปิด เครื่องปรับอากาศ และเมื่อเครื่องปรับอากาศ ทำงานอยู่เครื่องจะทำงานในโหมดอัตโนมัติ

การแสดงผล

จอแสดง อุณหภูมิ

ช่องรับ สัญญาณ

ไฟ LED บ่งชีการ เป็ด/ปิดเครื่อง:

สีเขียว - เปิดเครื่อง

สีแดง - ปิดเครื่อง

ไฟ LED บ่งชีโหมด:

สีขาว - โหมดทำความเย็น

สีแดง - โหมดทำความร้อน (เฉพาะรุ่นที่มีเครื่องทำความร้อน)

สีส้ม - โหมดลดความชิ้น

หมายเหตุ

• ข้อมูลข้างต้นเป็นข้อมูลเบ็งต้นทั่วไป และสีของไฟแสดงสถานะใช้เพื่อการอ้างอิงเท่านั้น กรุณาอ้างอิงสีที่แสดงผลจริง
• ข้อความที่แสดงอาจแตกต่างจากข้อความที่แสดงจริง กรณาอ้างอิงการแสดงผลจริง

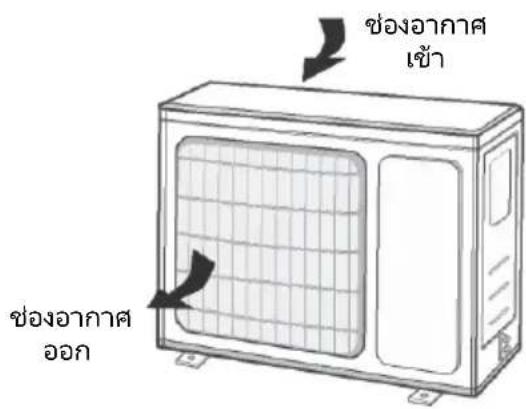

ชุดอุปกรณ์ภายนอกอาคาร

หมายเหตุ

- ผลิตภัณฑ์จริงอาจแตกต่างจากรูปด้านบน ดังนั้น กรณาอ้างอิงกับผลิตภัณฑ์จริง

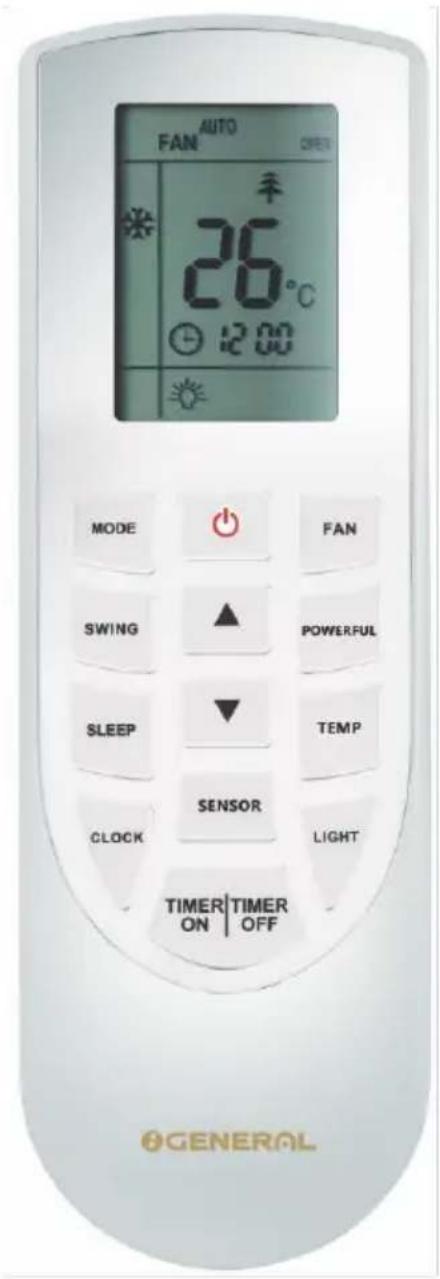

ปุ มบนรีโมตคอนโทรล

ข้อมูลเบื้องต้นเกี่ยวกับไอคอนที่แสดง บนหน้าจอ

		เซ็นเซอร์ (sensor)
FAN AUT		ตั้งค่าความเร็วพัดลม
		โหมดแรงลมสูงสุด (Powerful)
		สงสัญญาณ
โหมดใช้งาน	△	โหมดอัตโนมัติ
	※	โหมดทําความเย็น
	◇	โหมดลดความชื่น
	✿	โหมดพัดลม
	☀	โหมดทําความร้อน
		โหมดการนอนหลับ
		ฟังก์ชันทําความร้อน 8°C
		โหมดฟอกอากาศ
		การหมุนเวียนอากาศจากภายนอก
		Auto Clean Function
ประเภทการแสดงอุณหภูมิ		อุณหภูมิที่ตั้งไว้
		อุณหภูมิภายในอาคาร
		อุณหภูมิภายนอกอาคาร
		นาฟิกา
88		อุณหภูมิที่ตั้งไว้
WIFI		ฟังก์ชัน WiFi
88:88		ตั้งเวลา
ONOFF		ตั้งเวลาเปิด/ตั้งเวลาปิด
		ไพบนหน้าจอ
		สวิงขึ้น/ลง
		ลือกป์ องกันเต็ก

ข้อมูลเบื้องต้นเกี่ยวกับปุ่มต่าง ๆ บนรีโมตคอนโทรล

ข้อสังเกต

• รีโมตคอนโทรลนี้ เป็นรีโมตคอนโทรลสำหรับการใช้งานโดยท่วไปชี้งใช้วกับเครื่องปรับอากาศที่มีหลายฟังก์ชั้นได้สาหรับฟังก์ชั้นที่เครื่องปรับอากาศรุ่นนี้ไม่มีหากกดตปมห์เกี่ยวข้างเครีองจะยังคงทํางานในสถานะที่ทําอยู่ในขณะนั้น
• หลังจากเป็ดเครื่องปรับอากาศจะมีเสียงตั้งเล็กน้อยเพื่อส่งสัญญาณว่าเครื่องเริ่มทํางาน จากนั้นไฟปงชีการทํางาน" 🔒 " จะติดชั้นหลังจากนั้น นท่านจะใช้รู้โมตคอนโทรลในการควบคุมเครื่องปรับอากาศได้
• ขณะที่เครื่องทำงาน หากกดป มบนรีโมต คอนโทรล ไอคอนสัญญาณ Fundนห้าจอ แสดงผลของริโมตคอนโทรลจะกะพริบทน์ งครั้ง และ เครื่องปรับอากาศจะสงเสียงติ ด เพื่อแจ้งว่ามีการสง สัญญาณมายังเครื่องปรับอากาศ
• ขณะที่ เครื่องไม่ทำงาน ค่าอุณหภูมิที ตั้งไว้และ นาฟืกาจะแสดงบนนัจวจแสดงผลของร์ไม่ต คอนโทรล (หากตั้ง ฟังก์ชันตังเวลาเปิดตั้งเวลา ปีด และไฟบนหน้าจอแสดงผล ไอคอนที่ เกียยวข้อง จะแสดงบนหน้าจอแสดงผลของริโมตคุอนโทรล หังหมดพร้อมกัน) neอกลูกนี ขณะที่เครื่องทำงาน หน้าจอแสดงผลจะแสดง ไอคอนฟังก์ชันที่ ตั้งค่าไว้ ด้วย

กดบุมนี้เพื่อเปิดการทำงาน และถ้ากดบุมนี้กคซัจะปิดการ ทำงาน

กดปุมนี้เพื่อเลือกโหมดการทำงานที่ต้องการ

• เมื่อเลือก limมตอัตโนมัติ เครื่องปรับอากาศจะทำงาน โดยอัตโนมัติตามการตั้งค่าจากโรงงาน โดยจะปรับ อุณหภูมิที่ ตั้งค่าไว่ไม่ได้ รวมถึงอุณหภูมิจะไม่แสดง ที่หน้าจอด้วยเช่นกัน แต่การกดปุ่ม "FAN" จะปรับ ความเร็วพัดลมได้ และการกดปุ่ม "SWING" จะ ปรับมุมการกระจายลมได้

• หลังจากเลือกโหมดทำความเย็น เครื่องปรับอากาศจะทำงานภายใต้โหมดตังกล่าว และไฟแสดงสถานะการทำความเย็นของชุดอุปกรณ์ภายในอาคารจะติดซึ้น (บางรุ่นจะไม่มีไฟแสดงสถานะนี้) ภายใต้โหมดนี้ให้กดปุม "▲" หรือ "▼" เพื่อบรับอุณหภูมิที่ตั้งค่าไว้กดปุม "FAN" เพื่อบรับความเร็วพัดลม และกดปุม "SWING" เพื่อบรับมุมการกระจายลม

• เมื่อเลือกโหมดลดความชิ้น เครื่องปรับอากาศจะทำงานที่ความเร็ต่ วภายใต้โหมดลดความชิ้น และไฟแสดงสถานะการลดความชิ้นที่ชุดอุปกรณ์ภายในอาคารจะติดชิ้น (บางรุ่นจะไม่มีไฟแสดงสถานะนี้) ภายใต้โหมดลดความชิ้น จะปรับความเร็วพัตลมไม่ได้ กดปุม "SWING" เพื่อปรับมุมการกระจายลมของพัตลมได้

• หากเลือก limดพัตลม เครี องปรับอากาศจะกระจายลม เท่านั้น แต่จะไม่หาความเย็นหรือทำความร้อน ภายใต้ โหมดนี้จะใช้บุ ม "FAN" เพื่อปรับความเร็วพัตลม กตปุม "SWING" เพื่อปรับมุมการกระจายลมของพัตลมได้
• เมื่อเลือกโหมดทำความร้อน เครีองปรับอากาศจะทำงานภายใต้โหมดทำความร้อน และไฟแสดงสถานะการทำความร้อนที่ชุดอุปกรณ์ภายในอาคารจะติดขึ้น (บางรุ่นจะไม่มีไฟแสดงสถานะนี้) ภายใต้โหมดนี้ใหกดปุ่ม "▲" หรือ "▼" เพื่อบรับอุณหภูมิที่ตั้งค่าไว้ กดปุ่ม "FAN" เพื่อบรับความเร็วพัดลม กดปุ่ม "SWING" เพื่อปรับมุมการกระจายลม (สำหรับเครื่องที่ทำเฉพาะความเย็น (ไม่สามารถทำความร้อนได้) จะไม่ได้รับสัญญาณโหมดการทำความร้อน หากตั้งค่าโหมดทำความร้อนโดยใช้ริโมตคอนโทรล การกดปุ่ม ON/OFF จะทำให้ชุดอุปกรณ์เริ่ม ทำงานไม่ได้)

ข้อสั่งเกต

• เพื่อป้องกันอากาศเย็น หลังจากเริ่มใช้โหมดทำ ความร้อน ชดอุปกรณ์ภายในอาคารจะเป่าลมซ้าลง 1-5 นาที (เวลาการดีเลย์จริงจะชี นอยู่กับอนหภูมิภายในห้อง)
• ช่างอุณหภูมิตั้งจากรีโมตคอนโทรล : 16-30 ℃ (61-86 F), ความเร็วฟัดลม: อัตโนมัติ ความเร็วต่ํา ความเร็วปานกลาง ความเร็วสูง FAN

FAN

บุมนี้ใช่เพ็ตั้งค่าความเร็วพัดลม เช่น อัตโนมัติ (AUTO), ต่ํา (▲), ปานกลาง (▲), สูง (▲)

ข้อสังเกต

• เมื่ออยู่ภายใต้ Bohmดความเร็วอัตโนมัติ (AUTO) เครี ่องปรับอากาศจะเลือกความเร็วที่ เหมาะสม โดยอัตโนมัติตามการตั้งค่าจากโรงงาน
• ปัญจุบด์น้ําอังกมิลย์ความเร็ว จะเป็นความเร็วต่ํา

SWING

ปุมนี้ใช้ เพชีเลือกมุมการสวิงขึ้นหรือลง โดยมุมการสวิงของการกระจายลมจะเลือกเป็นรอบได้ตามต้านล่าง

(บานสวิงแนวนอนหยุดที่ตําแหน่งปัจจุบัน)

• หากเลือก"⇒|", เครื่องปรับอากาศจะกระจายลมโดย อัตโนมัติ และบานสวิงแนวนอนจะสวิงขึ้นลงในมุมสูงสุดโดย อัตโนมัติ
• หากเลือก "1.1.4.1.1", เครื่องปรับอากาศจะกระจาย ลมในตําแหน่งที่คงที่ และบานสวิงแนวนอนจะหยุดที่ตําแหน่ง คงที่ด้วย
• หากเลือก " 1. 2. 3. 4", เครี องปรับอากาศจะกระจาย ลม ในมุมที่คงที่ และบานสวิงแนวนอนจะจ่ายลมด้วยมุมที่คงที่ ด้วย
• หากต้องการตั้งค่ามุมสวิงตามที่ต้องการ ให้กดปุม " 21" ค้างไว้ 2 จินาที และเมื่อได้มุมที่ต้องการแล้ว ก็ปล่อย การกดปุมดังกล่าว

ข้อสังเกต

“>1. >1. >1” อาจไม่มีอยู่ในเครื่องปรับอากาศบางรุ่น แต่ในรุ่นที่มีใช้ เมื่อเครื่องปรับอากาศได้รับสัญญาณ นี้ เครื่องจะกระจายลมโดยอัตโนมัติ

ปัม

POWERFUL

เมื่อยู่กายใต้โหมดทำความเย็นหรือทำความร้อน หาก กดบุ่มนี้จะทำให้ทำความเย็นหรือทำความร้อนได้เร็วชั้น โดยจะมีไอคอน " ✉️ " แสดงบนหน้าจอรีโมต คอนโทรล หากต้องการออกจากฟังก์ชั้น POWERFUL นี้ กึ่งให้กดบุ่ มั่มึกครั้ง ซึ่งไอคอน " ✉️ " จะหายไป

ปัม

การกดปุ่ม "▲" หรือ "▼" หนึ่งครั้งจะลดดุอนหภูมิที่ตั้งค่าไว้ครั้งละ 1 °C และหากกดปุ่ม "▲" หรือ "▼" ค้างไว้ 2 วินาที ชั้นไป อุณหภูมิที่ตั้งค่าไว้นรีโมตคอนโทรลจะเปลี่ยนแปลงอย่างรวดเร็ว เมื่อ ปล่อยการกดปุ่มหลังจากการตั้งค่าเสร็จไฟแสดงอุณหภูมิบนชดอุปกรณ์ส่วนที่ติดตั้งภายในอาคารจะเปลี่ยนเป็นค่าตัดั้งนั้น (หากอยู่ในโหมดอัตโนมัติ จะปรับการตั้งค่าอุณหภูมิไม่ได้)ได้

หากตั้งค่าไว้ที่ TIMER ON, TIMER OFF หรือ COCK การกดปุ่ม "▲" หรือ "▼" จะปรับเวลา (ให้ดูที่หัวข้อปุ่ม COCK, TIMER ON, TIMER OFF)

ปุ่ม

SLEEP

เมื่อยู่ภายใต้หมดทำความเย็นหรือ头部ความร้อน หาก กดปุ่มนี้ จะทำให้หมดการนอนหลับเริ่มทำงาน โดยจะมี ไอคอน " ©" แสดงบนหน้าจรีโมตคอนโทรล หาก ต้องการออกจากฟังก์ชันการนอนหลับนี้ ก็ให้กดปุ่มนี้อีก ครั้ง ซึ่งไอคอน " ©" จะหายไป

TEMP

เมื่อกดปุ มนี้ ท่านจะเห็นอุณหภูมิที่ ตั้งไว้ภายในอาคาร อุณหภูมิแวดล้อมภายใน หรืออุณหภูมิแวดล้อมภายนอก อาคารแสดงบนชุดอุปกรณ์ส่วนที่อยู่กายในอาคาร ซึ่งการตั้ง ค่าโดยใช้รีโมตคอนโทรลจะวนเป็นรอบตามรูปด้านล่าง

• สมรากฏหรือไม่ปรากฏสัญลักษณ์ " enclosed" ที่หน้าจอ ริโมตคอนโทรล ค่าออนหภูมิที่แสดงที่ชุดภายในอาคาร คือค่าออนหภูมิที่ตั้งไว้
• ๑ปารากฏสัญลักษณ์ “ Ⓗ ” ที่หน้าจริงโมต คอนโทรล ค่าอุณหภูมิที่แสดงที่ชุดภายในอาคารคือ อุณหภูมิแวดล้อมภายในอาคาร
• เมื่อปรากฏสัญลักษณ์ " 🔍!" ที่หน้าจอรีโมต คอนโทรล ค่าอุณหภูมิที แสดงที่ขุดภายในอาคารคือ อุณหภูมิแวดล้อมภายนอกอาคาร

ข้อสั่งเกต

• ฟังก็ชันการแสดงอุณหภูมิภายนอกอาคาร จะไม่มีใน เครื่องปรับอากาศบางรุ่น ขณะนี้ นชุดอุปกรณ์ส่วนที่ อยู่ ภายในอาคารจะได้รับสัญญาณ
• และจะแสดง อนหภูมิที่ตั้งค่าไว้ของส่วนภายในอาคาร
• เมื่อเปิดใช้งานเครื่องปรับอากาศ อุณหภูมิหี ตั้งค่าไวจะแสดงขึ้นผาเนื่องจากเป็นการตั้งค่าเริ่มต้นไว้ โดยจะไม่แสดงผลใด ๆ บนรู้โมตคอนโทรล
• เนพาะเคษีปรับอากาศรุ่นที่มีชุดอุปกรณ์สวนที่อยู่ ภายโนอาคารที่แสดงผลแบบ Dual 8 เท่านั้น
• เล็ล็อกการแสดงผลอุณหภูมิแวดล้อมภายในอาคารหรือภายนอกอาคาร ไฟแสดงสถานะอุณหภูมิแวดล้อม ภายในอาคารจะแสดงอุณหภูมิที่เกี่ยวข้องและจะเปลี่ยนเป็นอุณหภูมิที่ตั้งค่าไว้โดยอัตโนมัติเมื่อเวลาผ่านไป 3-5 วินาที

ปัม

SENSOR

เมื่อกดปุ มนี้จะทำให้ฟังก์ชันเซ็นเซอร์เริ มท่างาน และจะมี ไอคอน “F” แสดงบนหน้าจอรีโมตคอนโทรล โดยเมื่อ ฟังก์ชันนี้ เงิ่มท่างาน รีโมตคอนโทรลจะส่งอุณหภูมิแวดล้อมที่ เซ็นเซอร์ตรวจสอบจับได้ไปยังตัวควบคุม ซึ งจะทำให้ชุดอุปกรณ์ ปรับอุณหภูมิภายในห้องตามอุณหภูมิท ตรวจสอบจับได้นี้ นโดย อัตโนมัติ หากกดปุมนี้ อิกครั้ง จะเป็นการบิดฟังก์ชันเซ็นเซอร์ และไอคอน “F” จะหายไป หั้งนี้ เมื่อฟังก์ชันเซ็นเซอร์นี้เริ่มท่างาน กรุณวางรีโมต คอนโทรลไว้ใกล้กับผู้ใช้งาน อยาวางไว้ใกล้กับสิ งของที่มี อุณหภูมิสูงหรือตํา เพื่อบังกันการตรวจสอบจับอุณหภูมิแวดล้อม ที่ไม่ถูกต้อง ขณะที่ ใช้งานฟังก์ชันเซ็นเซอร์ ควรวางรีโมต คอนโทรลไว้ภายในพื้นที่ที่ ชุดอุปกรณ์ส่วนท่อยู่ภายในอาคาร รับสัญญาณจากรีโมตคอนโทรลได้

กดปุมนี้หากต้องการปิดไฟที่ จอแสดงผลบนชุดอุปกรณ์ สวนห่อยู่ภายในอาคาร โดยเม็อกดปุ่มแล้วไอค " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " " “"

กดปุมนี้หากต้องการตั้งเวลา โดยเมื่อกดปุ่มแล้วไอคอน " ⊙ " บนหน้าจอของริโมตนเองหละกะพรับ จากนั้นให้กดปุ่ม "▲" หรือ "▼" ภายใน 5 วินาที เพื่อตั้งเวลาโดยการกดปุ่ม "▲" หรือ "▼" แต่ละครังจะทำให้เวลาเพิ่มขึ้นหรือลดลงครั้งละ 1 นาที และหากกดปุ่ม "▲" หรือ "▼" ต้างไว้ 2 วินาทีขึ้นไป เวลาบนหน้าจอจะเปลี่ยนอย่างรวดเร็ว เมื่อได้เวลาตามต้องการแล้วให้ปล่อยการกดปุ่มจากนั้นให้กดปุ่ม CLOCK เพื่อยืนยันเวลาที่ต้องการ ชึ่งไอคอน " ⊙ " จะหยุดกะพรับ

ข้อสังเกต

• เวลาพืดงจะแสดงในรูปแบบ 24 ชั่วโมง
• ช่วงระยะเวลาระหว่างการตั้งค่าจะไม่หางกันเกิน 5 วินาที มิฉะนั้นร์โมตคอนโทรศัมหยุดสถานะการตั้งค่า โดยช่วงเวลา TIMER ON/TIMER OFF จะเหมือนกัน

- บุ่ม TIMER ON บุ่ม TIMER ON เป็น บุ่มสำหรับใช้ตัวลาเปิดเครื่อง โดยหลังจากกดบุ่มนี้แล้ว ไอคอน "💡" จะหายไป และคำว่า "ON" บนหน้าจอของรีโมตอนโทรลจะกะพริบ จากนั้นให้กดบุ่ม "▲" หรือ "▼" เพื่อตั้งค่า TIMER ON โดยการกดบุ่ม "▲" หรือ "▼" แต่ละครั้ง การตั้งค่า TIMER ON จะเพิ่มซึ้นหรือลดลงครั้งละ 1 นาที่ และหากกดบุ่ม "▲" หรือ "▼" ด้างไว้ 2 วินาที่ชึ้นไป เวลาบนหน้าจอจะเปลี่ยนอย่างรวดเร็วจนถึงเวลาที่ทานต้องการ เมื่อถึงเวลาที่ต้องการแล้ว ให้กด "TIMER ON" เพื่อยืนยัน ซึ่ง คำว่า "ON" จะหยุดกะพริบ และไอคอน "💡" จะแสดงอีกครั้ง หากต้องการยกเลิก TIMER ON หาก TIMER ON เริ่มทำงานแล้ว ให้กดบุ่ม "TIMER ON" เพื่อยกลเลิก

- บุ่ม TIMER OFF บุ่ม TIMER OFF เป็นบุ่มสำหรับใช้ตั้งเวลาปิดเครื่อง โดยหลังจากกดบุ่มนี้แล้ว ไอดอน " circled " จะหายไป และค่าว่า "OFF" บนหน้าจอของรีโมตคอนโทรศัลจะะพริบ จากนั้นให้กดบุ่ม "▲" หรือ "▼" เพื่อตั้งค่า TIMER OFF โดยการกดบุ่ม "▲" หรือ "▼" แต่ละครั้ง การตั้งค่า TIMER ON เพิ่มขึ้นหรือลดลงคั้งละ 1 นาที และหากกดบุ่ม "▲" หรือ "▼" ค้างไว้ 2 วินาที่ชื่นไป เวลาบนหน้าจอจะเปลี่ยนอย่างรวดเร็วจนถึงเวลาที่ทานต้องการเมื่อลึงเวลาที่ต้องการแล้ว ให้กด "TIMER OFF" เพื่อยืนยันซึ่งค่าว่า "OFF" จะหยุดกะพริบ และไอดอน " circled " จะแสดงอีกครั้ง หากฟังก์ชั้น TIMER OFF เลี่มทำงานแล้ว ให้กดบุ่ม " TIMER OFF" เพื่อยกลลิก

ข้อสังเกต

• ภายใต้สถานะเปิดและปิด ท่านสามารถตั้งค่า TIMER ON หรือ TIMER OFF ไปพร้อมกันได้
• ก่อนตั้งค่า TIMER ON หรือ TIMER OFF กรุณา ปรับเวลาที่นาฟักก่อน
• เมื่อเปิดใช้งานฟังก์ชัน TIMER ON หรือ TIMER OFF ให้ตั้งค่าให้ฟังก์ชันนี้ใช่ได้ตลอดเวลา และเครื่องปรับอากาศจะเปิดหรือปิดตามอุณหภูมิที่ ตั้งค่าไว้ทุกวัน โดยบุ่ม ON/OFF จะไม่มีผลต่อการตั้งค่า และหากไม่ต้องการใช้ฟังก์ชันนี้แล้วให้ยกเลิกโดยใช้รู้โมตคอนโทรล

ข้อมูลเบื้องต้นเกี่ยวกับฟังก์ชันปุ่ม สำหรับการตั้งค่าแบบผสม

ฟังก์ชันประหยัดพลังงาน

หากใช้งานใหมดทำความเย็น การกดปุม "TEMP" และ "CLOCK" พร้อมกันจะเป็ ดและปี ดการใช้งานฟังก์ชันประหยัดพลังงาน เมื่อฟังก์ชันนี้เริ่มทำงานจะมี SE แสดงบนหน้าฉอรีโมตคอนโทรล และ เครื่องปรับอากาศจะปรับค่าออนหภูมิที่ ตั้งไว้โดย อัตโนมัติตามค่าที่ตั้งมาจากโรงงาน เพื่อให้เกิดการประหยัดพลังงานมากที่ สุด หากต้องการออกจากฟังก์ชันประหยัดพลังงาน ให้กดปุม "TEMP" และ "CLOCK" พร้อมกัน

ข้อสังเกต

• ภายใต้ฟังก์ชั้นประหยัดพลังงาน ความเร็วฟัดลมจะปรับ เป็นความเร็วตามที่ตั้งค่มาจากรโรงงานโดยอัตโนมัติ ซึ่ง ท่านจะปรับไม่ได้
• ภายใต้ฟังก์ชั้นประหยัดพลังงาน ท่านจะปรับอุณหภูมิ ที่ตั้งไร่ไม่ได้ แม้แต่การกดปุม "POWERFUL" รู้โมต คอนโทรศัฐจะส่งสัญญาณไม่ได้
• ฟังก์ชันการนอนหลับและฟังก์ชันการประหยัดพลังงานจะใช้งานพร้อมกันไม่ได้ หากตั้งฟังก์ชันการประหยัดพลังงานขณะที่อยู่ในโหมดทำความเย็น การกดปุมการนอนหลับจะยกเลิกฟังก์ชันการประหยัดพลังงาน และหากตั้งฟังก์ชันการนอนหลับขณะที่อยู่ในโหมดทำความเย็นการเริ่มใช้งานฟังก์ชันการประหยัดพลังงานจะยกเลิกฟังก์ชันการนอนหลับ

ฟังก์ชันการทำความร้อน 8°C

ภายใต้โหมดทำความร้อน การกดปุม "TEMP" และ "CLOCK" พร้อมกันจะเปิดและปิดการใช้งานฟังก์ชันการทำความร้อน8℃ เมื่อฟังก์ชันนี้เริ่มทํางาน จะมี "SB" และ "8℃" แสดงบนหน้าจอรีโมตคอนโทรล และเครื่องปรับอากาศจะรักษาการทำความร้อนที่ "8℃" และหากกดปุม "TEMP" และ "CLOCK" พร้อมกันอีกครั้ง จะยกเลิกการใช้งานฟังก์ชันการทำความร้อน8℃

ข้อสังเกต

• ภายใต้ฟังก์ชันการทำความร้อน 8℃ ความเร็วพัดลมจะเป็นความเร็วตามที่ตั้งค่ามาจากโรงงานและจะปรับไม่ได้
• ภายใต้ฟังก์ชันการทำความร้อน 8℃ จะปรับอุณหภูมิที่ตั้งไว้ไม่ได้ แม่แต่การกดบุม "POWERFUL" และรู้โมตคอนโทรลจะส่งสัญญาณไม่ได้
• ฟังก็ชันการนอนหลับและฟังก็ชันการทำความร้อน 8℃ จะใช้งานพร้อมกันไม่ได้ หากตั้งฟังก็ชันการทำความร้อน 8℃ขณะที่อยู่ในหมดทำความร้อน การกดปุมการนอนหลับจะยกเลิกฟังก็ชันการทำความร้อน 8℃ และหากตั้งฟังก็ชันการนอนหลับขณะที่อยู่ในหมดทำความร้อน การเจิ่มใช้วงานฟังก็ชันการทำความร้อน 8℃ จะยกเลิกฟังก็ชันการนอนหลับ
• หากอยู่ภายใต้การแสดงฉุณหภูมิเป็น ° F รีโมตคอนโทรจะ แสงกําทําความร้อน 46°F

ฟังก์ชันลือกป์ องกันเต็ก

หากกดปุ่ม "▲" และ "▼" พร้อมกันจะเป็นการเปิดและปิดการใช้งานฟังก์ซันการสือกป์ องกันแต็ก โดยเมื่อฟังก์ซันนี้ ทํางาน จะมีไอดอน "☐" แสดงบนหน้าจริงโมตคอนโทรล และเมื่อใช้รีโมตคอนโทรล ไอดอน "☐" จะกะพริบ 3 ครั้งแต่จะไม่ สงสัญญาณไปยังชุดอุปกรณ์โตๆ

ฟังก์ชันสลับการแสดงอุณหภูมิ

เมื่อยู่ในสภาพะ OFF หากกดปุ่ม "▼" และ "MODE" พร้อมกันจะสลับการแสดงหน่วยของอุณหภูมิระหว่าง °C และ °F

ฟังก็ชัน WiFi

การกดปุ่ม "MODE" และ "POWERFUL" พร้อมกันจะปิดและเปิดฟังก์ชัน WiFi และขณะที่ เปิดใช้งานฟังก์ชัน WiFi อยู่ไอคอน "WiFi" จะแสดงบนหน้าจอรีโมตคอนโทรล และหากกดปุ่ม "MODE" และ "POWERFUL" พร้อมกันและค้างไว้ประมาณ 10วินาที รีโมตคอนโทรลจะส่งรหัสสรีเซ็ต WiFi ซึ่งจะเปิดฟังก์ชัน WiFi ซีนมา โดยฟังก์ชัน WiFi จะเปิดซีนตามการตั้งค่าเริ่มต้นหลังจากที่ เปิดใช้รีโมตคอนโทรล (ฟังก์ชันนี้จะใช้ได้กับเครื่องปรับอากาศบางรุ่นเท่านั้น)

คำแนะนำการใช้งาน

1. หลังจากเชี่่อมต่อกับแหล่งจ่ายไฟแล้ว ให้กดปุม "ON/OFF" บนรีโมตคอนโทรลเพื่อเป็ดใช้งานเครื่องปรับอากาศ
2. กดปุ่ม "MODE" เพื่อเลือกโหมดที่ต้องการ เช่น AUTO, COOL, DRY, FAN, HEAT
3. กดปุม "▲" หรือ "▼" เพื่อตั้งค่าอุณหภูมิที่ต้องการ (หากอยู่ในโหมดอัตโนมัติ จะปรับอุณหภูมิไม่ได้)
4. กดบุม "FAN" เพื่อตั้งค่าความเร็วพัตลม ได้แก่ อัตโนมัติ ข้า ปานกลาง สูง
5. กดปุ่ม "SWING" เพื่อเลือกมุมการกระจายลมเย็นของพัดลม

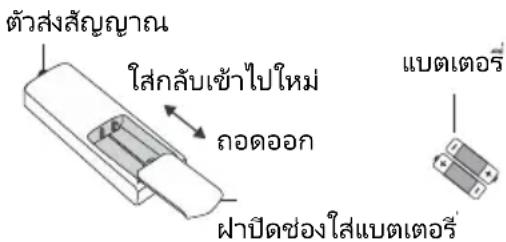

การเปลี่ยนแบตเตอรีรีโมตคอนโทรล

1. กดที่ต้านหลังริโมตคอนโทรลบริเวณที่มีเครื่องหมาย " " ดังรูป จากนั้นให้เส์อนฝากรอบช่องใสแบตเตอรืออก โดยเลื่อน ตามหิตทางที่ลูกศรแสดง
   2.เปลี่ยนแบตเตอรี แบบชนิดแห้ง 7# (AAA 1.5V) จำนวน 2 ก้อน และตรวจสอบให้นแน่ใจว่าได้ใส่แบตเตอรี ตามชั่วบวกและชั่วลบถูกต้อง
2. ใส่ฝากรอบช่องใส่แบตเตอร์กลับเข้าดังเติม

ข้อสังเกต

1. ระหว่างการใช้งานให้ยื้อตัวสงสัญญาณเรีโมต คอนโทรลไปที่ ช่องรับสัญญาณของชุดอุปกรณ์ส่วน ที่อยู่ภายในอาคาร
2. ระยะห่างระหว่าง ตัวสังสัญญาณและช่อ งรับ สัญญาณต้องไม่เกิน 8 เมตร และต้องไม่มีสิ งก็ด ขวางในระยะดังกล่าว
3. สัญญาณที่ ˈสงออกไปจากรีโมตคอนโทรศัจผูก รบกวนได้ง่าย หากภายในพื้นที่ใช้งานมีหลอดไฟ ฟลูออเรสเซนต์หรือโทรศัพท์ไรสาย กรณีนี้ ต้องให้ รีโมตคอนโทรศัพท์ไกลักับชุดอุปกรณ์มากขึ้น
4. แบตเตอร์ใหม่ของรีโมตคอนโทรลที่นำมาเปลี่ยนควร เป็นรูปแบบเดียวกับแบตเตอรี่ GPAที่จะเปลี่ยน
5. หากไม่ใช้งานรีโมตคอนโทรลเป็นระยะเวลานาน ควรนําแบตเตอร์ออก
6. หากจอแสดงผลรีโมตคอนโทรลแสดงผลไม่ขัดเจนหรือไม่แสดงผลให้เปลี่ยนแบตเตอร์ใหม่

คำเตือน

■ ควรปี ตและถอดปลี้ กออกก่อนทำความสะอาด เครื่องปรับอากาศ เพื่อบป องกันไฟซื้อต
- อย่าห่ความสะอาดเครี ’องปรับอากาศโดยใช้น้ําล้าง มิฉะนั้นอาจทําให้ไฟซื้อตได้
■ อย่าใช้ของเหลวประเภทสารระเหยท่าความ สะอาดเครื่องปรับอากาศ
อย่าใช้ของเหลวหรือน์ ้ายหาความสะอาดที่ มี ฤทธิ์ กัดกรุ่eronหาความสะอาดเครื่องใช้ไฟฟ้า และ อย่านีดน์ วุหรือของเหลวไปที่ เครื่องโดยตรง มิฉะนั่น ชินส่วนที่ เป็นพลาสติกอาจเสียหาย หรือไฟซื้อตได้

การทำความสะอาดพื้นผ้าชุดอุปกรณ์ที่อยู่ภายในอาคารเมื่อพบว่าพื้นผ้าวอุปกรณ์ส่วนที่อยู่ภายในอาคารสกปรก ควรใช้ผ้าสะอาดที่แห้งหรือเปียกหมวด ๆ ทำความสะอาด

ข้อสังเกต

- เมื่อทำความสะอาดฟาด้านหน้าเครื่องปรับอากาศอย่างอดแผงออก

การทำความสะอาดแผ่นกรอง

1. เปิด paceด้านหน้า ดึงแผงด้านหน้าออกไห กว้างหรือ-fr่ามุมตั้งรูป

Illustration of two hands holding a rectangular object with curved arrows indicating motion (no text or symbols)

1. ถอดแผ่นกรองออก ถอดแผ่นกรองออกตั้งรูป

Illustration of a hand placing a grid on a wall, with arrows indicating direction (no text or symbols)

3.ทำความสะอาดแผ่นกรอง

• ใช้อปกรณ์จับฝนหรือ Hospitalityความสะอาด
• หากแผ่นกรองสกปรกมาก ให้ทำความสะอาดโดยใช้น้ำ (อุณหภูมิตำกว่า 45 °C) แล้ววางหั้งไว้ในรม์ให้แห้ง

Illustration of a person holding a rolled-up sheet of paper with a knife, no text or symbols present

4. การใสแผ่นกรองกลับตั้งเติม

ใสแผ่นกรองกลับตั้งเติมแล้วปิดผาครอบด้านหน้าให้แน่น

Line drawing of a hand pressing down on a wall-mounted air conditioner (no text or symbols)

คำเตือน

■ ควรทำความสะอาดแผ่นกรองหุกสามเดือน แต่หากพื้นที่ใช้งานมีฟู Nevada ควรทำความสะอาดบ่อยชั้น
หลังจากถอดแผ่นกรองออกแล้ว อย่าสัมผัสบริเวณ ครับ มิฉะนี้ นอาจบาดมือได้
- อย่าใช้ไฟหรือไดร์เป้าผมในการเป้าแผ่นกรองให้แห้งเพราะแผ่นกรองอาจเสียรูปหรืออาจเกิดอันตรายจากไฟได้

ข้อสังเกต : การตรวจสอบก่อนการใช้งาน

1. ตรวจสอบช่องเข้าและช่องออกของอากาศว่าอุดต้นหรือไม่
2. ตรวจสอบว่าเบรกเกอร์ ปัติ และเต้ารับอยู่ในสภาพดีหรือไม่
3. ตรวจสอบว่าแผ่นกรองสะอาดหรือไม่
4. ตรวจสอบว่าแทนรองยืดชุดอุปกรณ์ที่ ติดตั้งภายนอกอาคาร ชํารุดหรือผู้กร่อนหรือไม่ หากชํารุด กรุณาติดต่อตัวแทน จําหน่ายใกล้บ้าน
5. ตรวจสอบว่าท่อระบายน้ำขํารุดหรือไม่

ข้อสังเกต: การตรวจสอบหลังการใช้งาน

1. ตัดการเชื่อมต่อจากแหล่งจ่ายไฟ
2. ทำความสะอาดแผนกรองและผ่าชุดอุปกรณ์ที่ ติดตั้งภายในอาคาร
3. ตรวจสอบว่าแผนรองยัดชุดอุปกรณ์ที่ ติดตั้งภายนอกอาคาร ชํารุดหรือผู้กร่อนหรือไม่ หากชํารุด กรุณาติดต่อตัวแทน จำนวนายใกล้บ้าน

ข้อสังเกตสำหรับการกำจัด

1. วัสดุที่ เป็น ส่วนประกอบบรรจุภัณฑ์หลายชนิดเป็นวัสดุที่ใช่เคิลได้ กรุณากําจัดวัสดุเหล่านั้นให้เหมาะสมในชุดอุปกรณ์รี่ใช่เคิล
2. หากต้องการกำจัดเตร องปรับอากาศ กรุณาติดต่อตัวแทน จำหน่ายใกล้บ้าน หรือปรึกษาศูนย์บริการเพ็ ขอจรับช้อมูล เกี่ยวกับวิธีกำจัดที่ถูกต้อง

รหัสช้อผิดพลาด

เมื่อเครื่องปรับอากาศชัดช้องไฟแสดงอุณหภูมิที่ ชุดอุปกรณ์ ซึ่งติดตั้งภายในอาคารจะกะพริบ เพื่อแสดงรหัสช้อผิดพลาดที่ เกี่ยวข้อง กรุณาดุการปงษั่วหัสช้อผิดพลาดในตารางด้านล่าง

รหัสช้อผิดพลาด	การแก้ไขปัญหา
E1, E5, E8,U8, H3, H6,	ทำให้หายไปได้โดยรีสตาร์ตอบกรณ์ หากยังแสดงอยู่ กรุณาติดต่อช่างหิ่มีคุณสมบัติเพื่อซ่อม
C5, F0, F1,F2, F4	กรุณาติดต่อช่างหิ่มีคุณสมบัติเพื่อซ่อม

หมายเหตุ

- หากพบว่ารหัสช้อผิดพลาดยังคงแสดงอยู่ กรุณาติดต่อช่าง ที่มีคุณสมบัติเพื่อซ่อม

รายการตรวจสอบก่อนการป่ารุงรักษา

การวิเคราะห์อาการหัวไป

กรุณาตรวจสอบรายการด้านล่างนี้ ก่อนขอรับการบํารุงรักษา หากแก้ไขอาการชัดช่องไม่ได้ กรุณาติดต่อตัวแทนจำหน่าย หรือช่างที่มีคุณสมบัติ

อาการ	รายการตรวจสอบ	การแก้ไข
ชุดอปกรณ์ภายในอาคารไม่ได้รับสัญญาณจากรีโมตคอนโทรลหรือริโมตคอนโทรลไม่ทำงาน	การรบกวนสัญญาณ (เช่น ไฟฟ้า สสถิตแรงดันไฟฟ้า าคงที่ หรือไม่)	ดึงปลักออกแล้วเสียบเข้าไปใหมภายใน 3นาที แล้วเปิดอุปกรณ์ อิกครั้ง
	รีโมตอบยูไนช่วงรับสัญญาณหรือไม่	ช่วงการรับสัญญาณคือ 8 เมตร
	มีสิงก็ดขวางหรือไม่	เอาสิงก็ดขวางออก
	รีโมตคอนโทรลชี้ไปที่ ช่องรับสัญญาณหรือไม่	เลือกมุมที่เหมาะสมแล้ว ซี้รีโมตไปที่ช่องรับสัญญาณ
	รีโมเตมีความไวต่ําแสดงผลไม่ชัด/ไม่แสดงผลหรือไม่	ตรวจสอบแบตเตอรี่ ถ้าประจุเหลือน้อย ให้เปลี่ยนแบตเตอรี่ไหม
	ไม่แสดงผลเมื่อใช้งานรีโมตหรือไม่	ตรวจสอบว่ารีโมตซารุดหรือไม่ ถ้าซารุดให้เปลี่ยนใหม่
	มีหลอดฟลูออเรสเซนต่อยุไนห้องหรือไม่	น่า ารีโม ต เช้าไปไกล อุ ป กร ณ์ ป ด หล อฟลูออเรสเซนต์แล้วลองใหม่
ไม่มีลมออกมาจากอุปกรณ์	ช่องอากาศเช้า/ออกอุดตันหรือไม่	เอาสิ่งอุดตันออก
	อยู่ในโหมดทําความร้อน และอุณหภูมิในห้องถึงอุณหภูมิที่ตั้งค่าแล้วหรือไม่	เมื่ออุณหภูมิในห้องถึงอุณหภูมิที่ ตั้งค่าไว้ เครื่องจะหยุดการกระจายลม
	เพิ่งเปิดใช้งานโหมดทําความร้อนหรือไม่	เพื่อบังอกันการกระจายลมเย็น otอกมาเครื่องจะดีเลย์ในการกระจายลมออกเล็กน้อย
เครื่องปรับอากาศไม่ทำงาน	ไฟฟ้า าชัดช่องหรือไม่	รอให้ไฟฟ้า เป็น ปกติ
	ปลักหลวงหรือไม่	เสียบปลักใหม่
	เบรกเกอร์ตัดหรือฟัวสีขาดหรือไม่	ขอรับการเปลี่ยนเบรกเกอหรือฟิวส์
	การเดินสายไฟชัดช่องหรือไม่	ขอรับการเปลี่ยนสายไฟ
	เครื่องรัสตาร์ตันที่หลังปิดใช้งาน	รอ 3 นาที แล้วเปิดเครื่องอิกครั้ง
	ตั้งค่าฟังก์ชันสําหรับรีโมตถูกต้องหรือไม่	ตั้งค่าฟังก์ชันใหม่
มีไอนําออกจากช่องลมออก	อุณหภูมิและความชิ้น ในห้องสูงเกินไปหรือไม่	เพราะอากาศในห้องเย็นอย่างรวดเร็วหลังจากนั้นอุณหภูมิและความชิ้นจะลดลงและมีไอนํา otอกมา

อาการ	รายการตรวจสอบ	การแก้ไข
มีกลิ่นเหมื่น	มีแหล่งกําเนิดกลิ่น เช่น เพอร์นิเจอร์ และ บุหรี่ ฯลฯ	กําจัดแหล่งกําเนิดกลิ่น และทำความสะอาดแผ่นกรอง
ปรับ อุณหภูมิ ที่ตั้งไว้ไม่ได้	เครื่องกำลังทํางานใน โหมดอัตโนมัติหรือไม่	ในโหมดอัตโนมัติ จะ ปรับอุณหภูมิไม่ได้ กรุณาเปลี่ยนโหมด ทํางาน ถ้าจะปรับ อุณหภูมิ
	อุณหภูมิที่ต้องการสูง กว่าช่วงอุณหภูมิที่ตั้ง ค่าไว้หรือไม่	ตั้งค่าช่วงอุณหภูมิ คือ 16 °C-30 °C
การทํา ความเย็น (ความ ร้อน) ไม่ดี	แรงดันไฟฟ้าた่าเกินไป หรือไม่	รอให้แรงดันไฟฟ้าปกติ
	แผ่นกรองสกปรก หรือไม่	ทําความสะอาดแผ่นกรอง
	อุณหภูมิที่ตั้งอยู่ ในช่วงที่เหมาะสม หรือไม่	ปรับอุณหภูมิให้อยู่ ในช่วงที่เหมาะสม
	ประตูหรือหน้าต่าง เปิดหรือไม่	ปิดประตูหรือ หน้าต่าง
เครื่องปรับอากาศทํางาน ผิดปกติ	มีส่งรบกวน เช่น ฟ้าฬา อุปกรณ์ไร้ สายหรือไม่	ดึงปลี้คออกแล้วเสียบ ใหม่ และเป็ดเครื่องอีก ครั้ง
มีไอน้ําเกาะที่ ชุดอุปกรณ์ ภายนอก	อยู่ในโหมดทํา ความร้อนหรือไม่	การละลายน้ําแข็งใน โหมดทําความร้อน อาจทําให้เกิดไอน้ําได้ ซึ่งถือว่าปกติ
มีเสียง "การไหลของน้ํา"	เพิ่งเปิดหรือปิด เครื่องปรับอากาศ หรือไม่	เป็นเสียงของสารทํา ความเย็นไหลในเครื่อง ซึ่งถือว่าปกติ
มีเสียง กระทบ	เพิ่งเปิดหรือปิด เครื่องปรับอากาศ หรือไม่	เป็นเสียงการเสียด ทานเนื่ องจา ก การ ขยายหรือหดตัวของ ฟ้าหรือซิ นส่วน อื่น เนื่องจากการเปลี่ ยน อุณหภูมิ

คำเตือน

• เผียบว่าเกิดอาการตามด้านล่างซี น กรุณาปิด เครื่องปรับอากาศ และตัดการเชี่ อมต่อจากแหล่งจ่ายไฟ หันที แล้วติดต่อตัวแทนจำนวนยหรือช่างที่ มีคุณสมบัติ เพื่อขอรับการช่อม
  ■ สายไพร้อนเกินไปหรือขํารุต
  ■ มีเสียงผิดปกติขอนะสื่อร่วงทำงาน
  ■ เปรกเกอร์ตัดป่อยศรี
• เซ่งปรับอากาศมีกลิ่นไหม้ออกมา
• ชุดอุปกรณ์ภายในอาคารรัม
  อย่าช่อมหรือประกอบเคลื่องปรับอากาศด้วยตัวเอง
• หากใช้งานเครื่องปรับอากาศในสภาวะที่ผิดปกติ เครื่องอาจ ห่างนชัดช้องไฟซื้อต หรือไฟไหมได้

ข้อควรระวังด้านความปลอดภัยสำหรับ การติดตั้งและการย้ายtá所以หน่งเครื่อง

กรุณาตรวจสอบด้านความปลอดภัย และ ตระหนักถึงข้อคารระวังต่อไปนี้

คำเตือน

- ขณะที่ติดตั้งหรือย้ายตาแหน่งเครื่องปรับอากาศ ให้ตรวจสอบว่าในวงจรสารทำความเย็นไม่มี อากาศหรือสิ่งแปลกปลอมอื่นเอกสารทำ ความเย็นที่ระบ

หากมีอากาศหรือสิงแปลกปลอมอื่นในวงจรสารทำความ เย็นอาจทำให้แรงดันในระบบสูงซื้นคอมเพราะเซอร์แตก และได้รับบาดเจ็บได้

• ขณะติดตั้งหรือเคลื่อนย้ายชุดอุปกรณ์นี้ อย่าเติมสารทําความเย็นที่ไม่ใช่ชนิดที่ระบบนแผนบ้ายประจําเครื่อง หรือสารทําความเย็นที่มีคุณสมบัติไม่เหมาะสม มิฉะนั้นเครื่องอาจทํางานผิดปกติ ทํางานผิดพลาด เกิดความผิดปกติทางกลรวมถึงเกิดอบัติเหตร้้ายแรงได้
  ■ หากต้องเติมสารทำความเย็นขณะย้าย才能够แห่ง หรือซ่อม จะต้องตรวจสอบให้แน่ใจว่าเครื่อง ทำงานในโหมดทำความเย็น

คำเตือน

จากนั่นปิดวาลว์ที่ด้านแรงดันสูง (วาลว์ของเหลว) ให้สนิท และประมาณ 30-40 วินาที ให้ปิดวาลว์ที่ด้านแรงดันตํา (วาลว์แก็ส) ให้สนิทแล้วจึงปี ดเครี องหันที และ ตัดการเชื่อ อมต่อจากแหล่งจ่ายไฟ ทั้งนี้ขอให้ทราบว่าเวลาในการเติมสารทำความเย็นไมควรเกิน 1 นาที

หากใช้วลาในการเติมสารทำความเย็นนาน เกินไป อากาศอาจเช้าไปในระบบ และส่งผลให้ แรงดันในระบบเพิ่มขึ้น คอมเพราะเซอร์แตก และ บาดเจ็บได้

■ระหว่างที่ติมสารทำความเย็นให้ ตรวจสอบจนแน่ใจว่าลัวของเหลวและ วลัวแก้สนิตสนิท รวมทั้งได้ตัดการ เชื่อมต่อจากแหล่งจ่ายไฟและกอดห่อ เชื่อมต่อออกแล้ว
หากคอมเพราะเซอร์เริมทำงานเมื่อเปิด สดื้อปวดส่วนแต่วงไม่ได้ใส่ท่อเช็อมต่ออากาศ อาจเช้าไปในระบบ และส่งผลให้แรงดันในระบบ เพิ่มชื่น，คอมพรสเซอร์แตกและบาดเจ็บได้
- ขณะที่ติดตั้งขตอปกรณ์ ให้ตรวจสอบว่า ได้ใส่ท่อเชื่อมต่อแน่นสนิทก่อนที่ คอมเพราะเซอร์จะเจิมทำงาน
หากคอมเพราะอร์เริมทำงานเมื่อเปิด สดื้อปราสว แตยังไม่ได้ใส่ห่อเช็ อมต่ออากาศ อาจเข้าไปในระบบ และส่งผลให้แรงดันในระบบ เพิ่มขึ้น คอมเพราะเซอร์แตูก และบาดเจ็บได้
- ห้ามติดตั้ง-chดอปกรณ์ในสถานที่ซึ่งอาจมิ แก้สระเบิดหร้อติดไฟได้เกิดการรู้ซืมุ หากแก้สรัวขึมโกลักษบริเวณทีติดตั้งชด อปกรณ์อาจทำให้ระเบิดและเกิดอบติเหตุอื่นได้
- อย่าใช้สายไฟต่อพ่วงเชี่ อมต่อทางไฟฟ้าหากสายไฟยาวไม่พอ กรุณาติดต่อศุนย์บริการในเพื่นที่เพื่อของซื้อสายไฟใหม่ การเชื่ออมต่อไม่เหมาะสมอาจทำให้ไฟซื้อตหรือ ไฟไหมู่ได้
- ควรใช้สายไฟชนิดที่ ระบบในการเซี่่อมต่อทางไฟฟ้าระหว่างชุดอปกรณ์กายในและภายนอกอาคาร และยืดสายไฟให้แน่นเพื่อไม่ให้ข้าวต่อเกิดความเค้นภายนอก สายไฟหี มีความจุไม่เพียงพอ การเซี่ อมต่อสายไฟหีไม่เหมาะสมและช้าวต่อที่ไม่แน่นอาจทำให้ไฟซื้อตหรือไฟไหมได้

เครื่องมือสำหรับการติดตั้ง

① อุปกรณ์วัดการได้ระดับ
②ไขดวง
③ ส่วนเจาะกระแทก
④ หัวเจาะ
⑤ เครื่องมือขยายท่อ
⑥ ประจวัดแรงบิด
⑦ ประจำปากตาย

⑧ เครี องมือตัดท่อ
⑨ อุปกรณ์ตรวจสอบการรัม
⑩ ปัมสุญญาภาศ
11. มาตรวัดแรงดัน
12. มิเตอร์วิตค่าอแนกประสงค์
13. คุญแจปากตายหกเหลี่ม เสียบช่องด้านใน
14. ตลับเมตร

ข้อสังเกต

• กรุณาติดต่อตัวแทนในพื้นที่เพื่อขอรับการติดตั้ง
• อย่าใช้สายไฟหีคุณสมบัติไม่เหมาะสม

ข้อกำหนดเบื้องต้น

การติดตั้งชุดอุปกรณ์ในสถานที่ ต่อไปนี้อาจทำให้การ ทำงานผิดพลาดได้ หากหลีกเลี้ ยงไม่ได้ กรุณาปรึกษา ตัวแทนจำหน่ายในพื้นที่

1. สถานที่ ที่มีแหล่งกำหนดความร้อน ไอ แก้สหี ติดไฟหรือระเบิดได้ หรือวัสดุประเภทสารระเหยที่ แพร่กระจายในอากาศ
2. สถานที่ ที่มีอุปกรณ์ที่ สร้างความถิสูง (เช่น เครี องเชื่อม อุปกรณ์ทางการแพทย์)
3. สถานที่ห่อยูกลักษบริเวณชายฝง
4. สถานที่ที่มีละอองน้ำมันหรือควันในอากาศ
5. สถานที่ที่มีแก้สชัลเฟอร์
6. สถานที่อื่น ๆ ที่มีสถานการณ์พิเศษ
7. ไม่ควรติดตั้งเครื่องใช้ไฟฟานี้ในห้องซักล้าง
8. ไมควรติดตั้งเครื่องใช่ไฟฟ้านั้นฐานที่ไม่ม่นคงหรือเคลื่อนที่ (เช่น รถบรรทุก) หรือในสภาพแวดล้อมที่ มีการ กัดกร่อน (เช่น โรงงานสารเคมี)

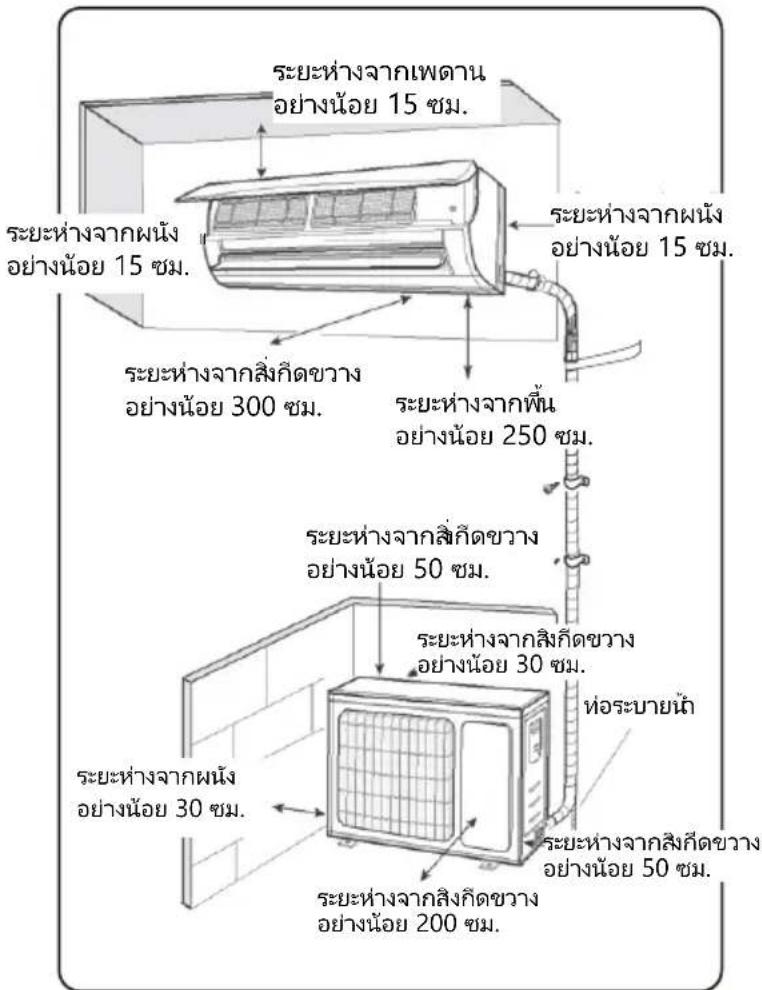

ชุดอุปกรณ์ที่ติดตั้งภายในอาคาร

1. ต้องไม่มีสิ่งก็ดขวางบริเวณช่องเข้า/ออกของลม
2. เลือกทำแหน่งการติดตั้งที่ไอน้ำควบแน่นกระจายตัวได้ ง่าย
3. เลือกตําแหน่งที่เชื่อมต่อกับชุดอุปกรณ์ภายนอกอาคาร ได้สะดวก และอยู่ใกล้กับเต้ารับไฟ
4. เลือกตําแหน่งที่เด็กเข้าไม่ถึง
5. เลือกตําแหน่งที่ รับน้ําหนักชุดอุปกรณ์ที่ ติดตั้งภายในได้ และจะไม่มีเสียงดังและเกิดการสั่น
6. ต้องติดตั้งตัวเครื่องให้สูงจากพื้น 2.5 ม.
7. อย่าติดตั้งชุดอุปกรณ์ภายในอาคารเหนือเครื่องใช่ไฟฟ้า อื่น
8. ควรติดตั้งให้ห่างจากた่าแหน่งที่มีหลอดไฟฟลูออเรส เซ็นต์

ชุดอุปกรณ์ที่ติดตั้งภายนอกอาคาร

1. ควรเลือกตําแหน่งติดตั้งที่เสียงและแก้สซีงเกิดจากชุดอุปกรณ์จะไม่รบกวนเพื่อนบ้าน
2. ควรเลือกตําแหน่งติดตั้งที่อากาศถ่ายเหติดและแห้ง โดยที่ ชุดอุปกรณ์จะไม่โดนแดนดหรือลมแรงโดยตรง
3. ควรเลือก Dentalแห่งติดตั้งที่รับน้ําหนักชุดอุปกรณ์ได้
4. ตรวจสอบให้นใจว่าการติดตั้งได้ปฏิบัติตามข้อกำหนด ไดอะแกรมขนาดการติดตั้ง
5. ควรเลือกตําแหน่งติดตั้งที่ดึกเข้าไม่ถึงและอยู่ห่างจาก สัตว์และต้นไม้ หากหลีกลิ่ง ยงไม่ได้ ควรติดตั้ง รั่วเพื่อ ความปลอดภัย

ข้อควรระวังด้านความปลอดภัย

1. เมื่อติดตั้งขุดอุปกรณ์ จะต้องปฏิบัติตามระเบียบ ข้อบังคับด้านความปลอดภัยทางไฟฟ้าอย่างเคร่งครัด

2. ใช้วงจรจ่ายไฟและสวัตช์ ลมที สอดคล้องกับระเบียบ ข้อบังคับด้านความปลอดภัย ในห้องถิ่น

3. ตรวจสอบให้แน่ forecastingจ่ายไฟสอดคล้องตามข้อกำหนดเครื่องปรับอากาศ รวมถึงตรวจสอบว่าแหล่งจ่ายไฟไม่เสถียรหรือเดินสายไฟที่ไม่ถูกต้อง และการทำงานที่ผิดพลาดหรือไม่ กรุณาติดตั้งสายไฟที่เหมาะสมก่อนใช้เครื่องปรับอากาศ

4. เซี่่อมต่อสายไฟที่มีกระแสไฟฟ้า สายที่มี กระแสไฟฟ้า และสายดินของเต้ารับให้ถูกต้อง
5. ตรวจสอบว่าได้ตัดการเชี่ อมต่อจากแหล่งจ่ายไฟ ก่อนหี จะทำงาน ด้านไฟฟ้า และงานด้านความ ปลอดภัย
6. อย่าเชื่อมต่อไฟฟ้าก่อนการติดตั้งจะเสร็จสมบูรณ์
7. หากสายไฟ Duration ต้องเปลี่ยนโดยเจ้าหน้าที่จากผู้ผลิต เพื่อหลักเลี่ยงอันตรายที่อาจเกิดขึ้น
8. วงจรสารทำความเย็นมักษมีอุณหวูมิสูง ดังนี้น ควรเก็บ สายไฟเชื่อมต่อภายในให้ห่างจากห่อทองแดง
9. ควรติดตั้งอุปกรณ์ไฟฟ้าโดยสอดคล้องกับระเบียบ ข้อบังคับการเดินสายไฟแห่งชาติ

ข้อกำหนดในการต่อสายดิน

1. เครี้ องปรับอากาศถือเป็นอุปกรณ์ไฟฟ้าหลักดังนั้น ควรเดินสายดินอย่างเหมาะสมโดยใช้อุปกรณ์ เดินสายดินแบบพิเศษและดำเนินการโดยมืออาชีพ และกรุณาตรวจสอบให้แน่ใจว่าการเดินสายดินดำเนินการ อย่างมีประสิทธิภาพ มิฉะน้อยาจเกิดไฟชื่อตได้
2. สายไฟสีเหลือง-เชียวในเครื่องปรับอากาศคือสายดิน ซึ่งไม่ใช้เพื่อวัตถุประสงค์อย่างฉิ่นได้
3. ความต้านทานการเดินสายดินต้องสอดคล้องกับ ระเบียบข้อบังคับด้านความปลอดภัยทางไฟฟ้า แห่งชาติ
4. ควรติด ตั้งเครื่องใช้ไฟฟ้าในตําแหน่งที่เข้าถึง ปลักไฟได้ง่าย
5. ควรเชี่ ่อมต่อสวิตช์ตัดการเชี่ ่อมต่อทุกข้าวที่แยกหน้าสัมพัสอย่างน้อย 3 มม. ในทุกข้าวด้วยการเดินสายไฟแบบย์ตอบยุ่กับที่

ขนาดเบรกเกอร์

กรุณาดูข้อมูลในตารางต้านล่างนี้ สำหรับเบรถเกอร์ ที่มีความจุเหลามะสม โดยเบรกเกอร์ ควรมีแผนโลหะ ตัดวงจรที่ ทำงานโดยอาศัยอํานาจแม่เหล็กและความ ร้อน ซึ่ง-thanหน้าที่ ป้องกันไม่ให้กระแสไฟฟ้า เกินเพิกัด และการลัดวงจร (ข้อควรระวัง : กรุณาอย่าใช้ฟิวส์ เพียงอย่างเดียวสําหรับการปกป้องวงจร)

เครื่องปรับอากาศ	ความจุเบรกเกอร์
09K	10A
12K	16A
15K, 18K, 24K	25A

การติดตั้งชุดอุปกรณ์ภายในอาคาร

ขั้นตอนที่ 1

เลือกทำแหน่งการติดตั้ง

ควรแนะนำ相处แห่งการติดตัว ังให้ลูกค้า และยืนยัน相处แห่ง ดังกล่าวกับลูกค้าอีกครั้ง

ขั้นตอนที่ 2

ติดตั้งโครงยืดผนัง

1. แขวนโครงยืดผนังกับผนัง ปรับตําแหน่งในแผนนอนด้วย มาตรวัดการได้ระดับแล้วท่าจุดการเจาะรุสกรูเพื่อยี่ดบนผนัง
2. เจาะรูสรุยีดบนผนังโดยใช้ ส่วนแบบเจาะกระทก (ข้อกำหนดจำเพาะของหัวสว่านควรเหมือนกับอนุภาคการ ขยายตัวพลาดสติก) จากนี้ นเติมอนุ ภาคการขยายตัว พลาสติกลงในรูเจาะ
3. ยิดโครงยืดผนังบนผนังโดยใช้สกรุเกลียาปล่อย แล้ว ตรวจสอบว่าโครงยืดกับผนังอย่างแน่นหนา หากอนุภาคการ ขยายตัวพลาสติกหลวง กรุณาเจาะรูยืดอักรุในบริเวณ ใกล้เคียง

ขั้นตอนที่ 3

เปิ ดรูเดินท่อ

1. เลือกตําแหน่งรูเดินท่อตามทิศทางท่อทางออก โดยควรให้ รูอยู่ต่ํากว่าโครงยืดผนังเล็กน้อยดังที่แสดงด้านล่าง

หมายเหตุ

• แพงที่ผนังใช่สำหรับเป็นภาพประกอบเท่านั้ม กรุณาอ้างอิงการติดตั้งจริง

• กรุณาอ้างอิงสถานการณ์จริงสำหรับจำนวนและดำเนินสกรูที่ใช้ติดตั้ง

• เมื่อติดตั้งเสริจสิ้น ให้ใช้มือดึงแผนยืดเพิ่อตรวจสอบว่า แน่นหรือไม่ โดยแรงที่ทำกับสกรุพังหมดควรจะเท่ากัน

• เปตรูเดินท่อให้มีขนาดเส้นผ่านศูนย์กลาง Φ55 หรือ Φ70 บนตําแหน่งท่อทางออกที่ เลือกไว้ หังนี้ เพื่อให้การ ระบายเป็นไปอย่างราบรี น ให้เอียงรูท่อนบนผนังไปทางด้านนอกเล็กน้อยประมาณ 5-10°

หมายเหตุ

- ให้ระวังเรื่องการป้องกันผุ่น และใช้ มาตรการต้านความปลอดภัยที่ เหมาะสมขณะเปิดรู

ขั้นตอนที่ 4

ห่อทางออก

1. เดินเท่อไปในทิศทางต้านขวา ด้านหลังขวา ด้านซ้าย หรือ ด้านหลังซ้ายก็ได้

1. เมื่อเลือกทิศทางการเดินท่อจากด้านช้ายหรือด้านขวาแล้ว กรุณาตัตรูที่สอดคล้องกันบนปลอกด้านล่าง

ขั้นตอนที่ 5

เซื่อมต่อท่อชุดอุปกรณ์ภายในอาคาร

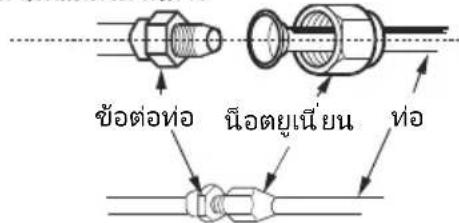

1. กำหนดให้ข้อต่อห่อยูทิ ทางน้ำลันแบบปากแทรที่ เกี่ยวข้อง
2. ใช้มือขันน็อตยูเนี้ ยนให้แน่นอีกครั้ง ตามที่แสดงด้านล่าง

1. ปรับแรงบิดชันแน่นโดยอ้างอิงข้อมูลในตารางถัดไป วาง ประแจปากตายบนช้อต่อห่อแล้ววางประจวัดแรงบิดบนนี้ otยูเนี่ยน จากนั้นใช้ประจวัดแรงบิดชันแน่นนื้อดยูเนี่ยน

∅ นื้อตหัวหกเหลี่ยม	แรงบิดขันแน่น (N.m)
1/4"	15~20
3/8"	30~40
1/2"	45~55
5/8"	60~65
3/4"	70~75

1. ใช้ท่อห้มฉนวนพันรอบท่อภายในอาคารและข้อต่อ จากนั้นพันทับด้วยเทบ

ขั้นตอนที่ 6 ติดต์ ังท่อระบาย

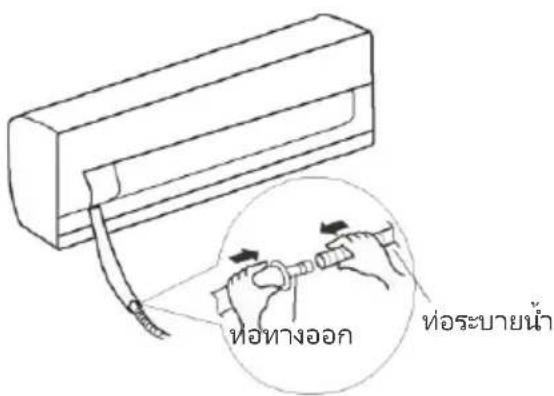

1. ต่อท่อระบายน้ำเข้ากับท่อทางออกของชุดอุปกรณ์ หี่ติดตั้งภายในอาคาร

1. ใช้เทปพันรอบข้อต่อ

หมายเหตุ

• การเพิ มท่อห้มฉนวนในเทortalityน้ ว่าภายในอาคารเป็นการป้องกันการกลันตัว
• เร้าไม่ได้จัดส่งอนุภาคการขยายตัวพลาสติกให้ด้วย

ขั้นตอนที่ 7 ต่อสายไฟชดอุปกรณ์ภายในอาคาร

ข้อสังเกต

สายไฟหั้งหมดของชดอุปกรณ์ภายในและภายนอกอาคาร ต้องเชื่อมต่อโดยช่างไฟฟ้า าหีมีคุณสมบัติเหมาะสม
หากความยาวของสายไฟเซ็ อมต่อไม่พอ กรุณาติดต่อผู้จัดหาเพ็ อซ้อสายไฟใหม่ และไม่ควรต่อพวงสายไฟด้วยตัวเอง
สำหรับเครื่องปรับอากาศที่มีปล็ค ทำแหน่งปล้กควรเข้าถึง ง่ายหลังจากติดตั้งเสร็จ
สำหรับเครื่องปรับอากาศที่ไม่มีปลักจะต้องติดตั้งสวัตช์ลมในระบบสายไฟโดยสวัตช์ Clubควรเป็นแบบแยกข้าวหั้งหมดและระยะห่างหน้าสัมผัสควรมากกว่า 3 มม.

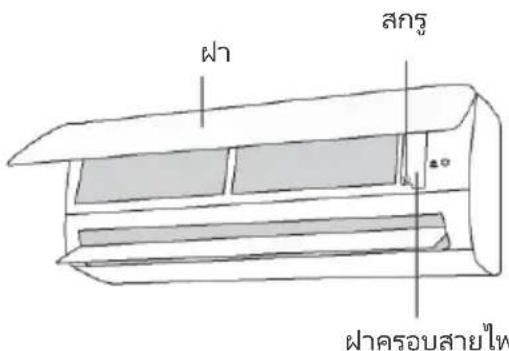

1. เป ด แผงแล้วถอดสกรุที่ ฝ่าครอบสายไฟออก จากนั้นตึงฝ่า ครอบลง

1. สอดสายไฟเชี่ ่อมต่อผ่านรู้ใช้วสายเคเบิลที่ ด้านหลัง ชุด อุปกรณ์กายในอาคาร จากนี้ นดึงสายไฟตังกล่าวออก ทางด้านหน้า

1. ถอดคลิปยืดสายไฟออกแล้วต่อสายเชี่ อมต่อเข้ากับ ชั่วสายไฟตามสี จากนี้ นขันสกรูให้แน่นแล้วใช้คลิป ยืดสายไฟให้นแน่นอีกค์

ข้อสังเกต

- บอร์ดการเดินสายไฟต้านบนแสดงเพ็ อการอ้างอิงเท่านั้น เมื่อเดินสายไฟจริง กรุณาอ้างอิงกับของจริง

1. ใส่ผาครอบสายไฟกลับแล้วขันสกรูให้แน่น
2. ปิดแผงด้านหน้า

ขั้นตอนที่ 8

พันท่อ

1. พื้นทอเชี่อมต่อ สายไฟ และท่อระบายน้ำโดยใช้แลบรัต

1. เมื่อพันอุปกรณ์เหล่านี้ ให้เว้นช่วงความยาวไว สำหรับติดตั้งท่อระบายและสายไฟ เมื่อพันในลักษณะ ท่ามุมเอียง ให้แยกสายไฟชุดอุปกรณ์ภายในอาคาร จากนั้นแยกท่อระบายออกจากท่อเชื่อมต่อตังรูป

1. พันส่วนต่าง ๆ ให้หนาเท่ากัน
2. ควรพันท่อของเหลวและท่อแก้ส ให้แยกกันตรงปลาย

ข้อสังเกต

• อย่าใช้วหรือม้วนสายไฟหรือสายไฟควบคุม
• ควรผูกปลายท่อระบายด้านล่างไว้

ขั้นตอนที่ 9

แขวนชดอปกรณ์ส่วนที่อยู่ภายในอาคาร

1. ใส่ท่อที่ผูกไว้ในท่อที่ติดผนัง จากนั่นตรวจสอบว่าห่อ หั้งสองผ่านรูผนัง
2. แขวนชดอบกรณ์ส่วนที่อยู่ในอาคารบนโครงยืดผนั้ง
3. ปิดช่องว่างระหว่างท่อและรูผนังโดยใช้ก้มสำหรับปิด ผนึก
4. ยิดท่อที่ติดผนังให้อยุกับที่
5. ตรวจสอบว่าติดตั้งชุดอุปกรณ์ส่วนที่อยู่ในอาคารอย่างแน่นหนาและแนบทติดกับผนัง

ข้อสังเกต

- อย่างอท่อระบายมากเกินไป เพ็ อบ องกันไม่ให้ พื้นที่หน้าตัดท่อแคบลงและเกิดการอุดต้นได้ง่าย

การติดตั้งชุดอปกรณ์ภายนอกอาคาร

ขั้นตอนที่ 1

ยืดแท่นรองรับชุดอุปกรณ์ภายนอก

(เลือกตามลักษณะพื้นที่ที่จะติดตั้งจริง)

1. เลือกตําแหน่งที่จะติดตั้งโดยพิจารณาจาก โครงสร้างบ้าน

2. ยืดแท่นรองรับของชุดอุปกรณ์ภายนอกอาคาร กับตําแหน่งติดตั้งที่เลือกโดยใช้สกรูแบบขยาย

Line drawing of a server rack unit with grid-patterned front panel and base platform (no text or symbols)

สูงจากพื้นอย่างน้อย 3 ชม.

[Unreadable]

• ควรใช้มาตรการด้านความปลอดภัยอย่างเพียงพอในการ ติดตั้งชุดอปกรณ์ส่วนที่อยู่ภายนอกอาคาร
• ตรวจสอบให้นใจว่าแทนรองรับรับน์ าหนักได้อยางน้อย4 เท่าของน้ำหนักชุดอุปกรณ์
• ควรติดตั้ง ชุดอุปกรณ์ภายนอกอาคารให้สูงจากพื้นอย่างน้อย 3 ชม. เพื่อให้มีช่องว่างหรือพื้นที่สำหรับติดตั้งข้อต่อทอระบายน้ำ (สำหรับรุ่นที่มีท่อหาความร้อนควรติดตั้งให้สูงจากพื้นอย่างน้อย 20 ชม.)
• สำหรับรุ่นที่ มีประสิทธิภาพในการทำความเย็น 2,300W \~5,000W และต้องใช้สกรูแบบขยาย 8 ตัว และสำหรับรุ่นที่มีประสิทธิภาพในการทำความเย็น 10,000W \~16,000Wจะต้องใช้สกรูแบบขยาย 10 ตัว

• expansion screws are needed for the unit

ขั้นตอนที่ 2

ติดตั้งข้อต่อท่อระบายน้ำ

(เฉพาะบางรุ่น)

1. ต่อข้อต่อท่อระบายน้ำพื้งภายนอกอาคารเข้ากับรู้ที่อยู่บนโครง
2. ต่อท่อระบายน้ำเข้ากับช่องระบาย

ข้อสังเกต

- สำหรับรูปารงข้อต่อท่อระบายน้ำ กรณาดีที่ ผลิตภัณฑ์จริง หั้งนี้ อยาตุัดตั้งข้อต่อท่อระบายน้ำ ในพื้นที่มีอากาศเย็นจัด มิฉะนี้ นน้ำในท่ออาจแข็งตัว และทอห่างานผิดปกติได้

ขั้นตอนที่ 3

ยืดอุปกรณ์ส่วนที่อยู่ภายนอกอาคาร

1. วางชุดอุปกรณ์ลงบนแท่นรองรับ
2. ยีดรุหี ชาชุดอุปกรณ์โดยใช้โบลต์

ขั้นตอนที่ 4

ต่อท่อชุดอุปกรณ์ภายในและภายนอกอาคาร

1. pricedสกรุที่มือจับต้านขวาชุดอุปกรณ์ภายนอกอาคารออกแล้ว pricedมือจับออก

1. コードฝาปิดแบบเกลียวของวาล้วออก แล้วกำหนดแนวข้อ ต่อท่อไปที่ปากลักษณะเตรของท่อ

1. ใช้มือขันน์otomyเนียนให้แน่น

1. ใช้ประแจ้วัดแรงบิดขันแน่นนี้ อยุนย์ ยนโดยอ้างอิงค่า แรงบิดตามตารางด้านล่าง

∅ น้อตหัวหกเหลี่ยม	แรงบิดขันแน่น (N.m)
1/4"	15~20
3/8"	30~40
1/2"	45~55
5/8"	60~65
3/4"	70~75

ขั้นตอนที่ 5

เซี่อมต่อสายไฟชุดอุปกรณ์ภายนอกอาคาร

1. ถอดคลิปหนีบสายไฟออก ต่อสายไฟเชื่อมต่อและ สายควบคุมสัญญาณ (เฉพาะขุดอุปกรณ์ทำความเย็นและ ทำความร้อน) เซ้ากับชั่วต่อสายไฟตามสี จากนี้ยึดให้ แน่นด้วยสกรู

ข้อสังเกต

- บรร์ดการเดินสายไฟด้านบนแสดงเพิ่ว Otherอ้างอิงเท่านั้น เมื่อเดินสายไฟจริง กรุณาอ้างอิงกับของจริง

1. ใช้คลิปหนีบสายไฟยืดสายไฟเซี่ อมต่อและสายควบคุม สัญญาณ (เฉพาะชุดอุปกรณ์ทำความเย็นและทำความร้อน)

ข้อสังเกต

• หลังจากใช้สกรุชันแน่นแล้ว ให้ใช้มือดึงสายไฟเบา ๆ เพื่อดู ว่าแน่นหรือไม่
• อย่าตัดสายไฟเชี่ อมต่อเพื่อยิดออกหรือหดเข้า

ขั้นตอนที่ 6

จัดท่อให้อยู่ในแนวที่เหมาะสม

1. ควรวางหอตามแนวผนัง และควรงอหรือช่อนห่อให้น้อยที่สุด โดยไม่ควรให้ระยะหั่เคยที่สุดของห่อที่งอน้อยกว่า10 ชม.
2. หากชุดอุปกรณ์ภายนอกอาคารอยู่สูงกว่ารู้ที่ ผนัง ควร จัดการให้เดินห่อ fix้งเป็นรูปตัวยูได้ก่อนเดินห่อเข้าไป ในห้อง เพื่อป้องกันไม่ให้มีฝนกระเชื้นเข้าห้อง

ข้อสังเกต

ความสูงตรงจุดตี่ortalityน้ําทะเลกําแพงไม่ควรสูงกว่ารุ ห่อช่องออกของชุดอุปกรณ์ภายในอาคาร

- ไม่ควรวางของสำหรับออกในน้ำ หั้งนี้ เพื่อให้นำที่ ระบายไหลออกได้อย่างสะดวก

ไม่ควรวางช่อง สำหรับน้ำออก โนน้ำ

Pure electrical circuit lines without any symbols

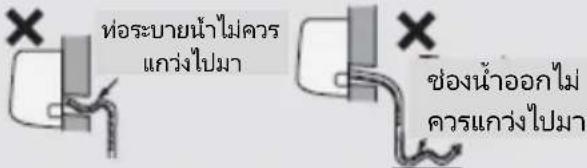

- ควรเอียงทอระบายน์ล่วงเล็กน้อย หั้งนี้ทอระบายน้ำไม่ ควรใต้ง ยกขึ้น หรือแก่วงไปมาใต้ เป็นต้น

Simple line drawing of a rectangular object with a checkmark and a diagonal line extending from it (no text or symbols)

× ท่อระบายน้ำไม่ควรแก่วงไปมา

การใช้ป้มสุญญาภาศ

1. ถอด事先ดิวหลับนวลล์ของเหลวและวลล์แก้สออก รวมถึงกอดนื้อตช่องเต็มสารทําความเย็นด้วย
2. ต่อทอเติมเพียโชมิเตอร์เข้ากับช่องเติมสารหาความเย็นของ วาล้วแก็ส จากนี้ซี่อมต่อทอเติมสี่แข้ากับนี้มสุญญาภาศ
3. เป ดเพียโซมิเตอร์เต็มที่และใช้งานเป็นเวลา 10-15 นาที เพื่อตรวจสอบว่าแรงดันของเพียโซมิเตอร์ยังคงอยู่ที่ 0.1MPa หรือไม่
4. ปิดบั้มสุญญาศาสและรักษาสถานะไว้ประมาณ 1-2 นาที เพื่อตรวจสอบว่าแรงดันของเพีย์โซมิเตอร์ยังคงอยู่ที่ 0.1MPa หรือไม่ หากพบว่าแรงดันลดลง แสดงว่าอาจ รั่วซืม
5. ถอดเพียโชมิเตอร์ออกแล้วเป็นดแกนวาล์วของว่า ล้วของเหลาและวาล์วแก้สจนสุดโดยใช้กุญแจงปาก ตายหกเหลี่ยมเสียบช่องด้านโน
6. ขัน事先ปิดสกรูของวาล์และช่องเติมสารทำความเย็นให้แน่น
7. ติดตั้งมือจับกลับที่เดิม

การตรวจสอบการรัฐซืม

1. โดยใช้อุปกรณ์ตรวจสอบการรั่งวิชีม ตรวจสอบว่าร่วงซืมหรือไม่โดยใช้อุปกรณ์ ตรวจสอบการร่วงซืม

2. โดยใช้น ว่าสนุ หากไม่มีอุปกรณ์ตรวจสอบการรั่วซืม ให้ ใช้น้ําสนุตรวจสอบแทนได้ โดยแข่งจุด ที่สงสัยโนน้ําสนูเปิ Nevadaอย่างน้อย 3 นาที ถ้ามิฟองอากาศลอยขึ้นมาจากจุดตั้งกล่าว แสดงว่าจุดนั้นเร้วซืม

การตรวจสอบหลังการติดตั้ง

- หลังจากติดตั้งเสร็จให้ตรวจสอบตามข้อกำหนดต่อไปนี้

รายการที่ต้องตรวจ	ความผิดปกติที่อาจเกิดขึ้น
อุปกรณ์ณ์ติดตั้ง แน่ น หน หรือไม่	อุปกรณ์อาจหล่น สัน หรือมิเสียงตั้ง
ได้หําการทดสอบการร่วงของสารทําความเย็นหรือไม่	ประสิทธิภาพการทําความเย็น (ความร้อน) อาจไมพอ
ฉนวนความร้อนของระบบท่อเพียงพอหรือไม่	อาจเกิดการกลิ่นตัวและมีน้ําหยด
น้ําระบายได้ดีหรือไม่	อาจเกิดการกลิ่นตัวและมีน้ําหยด
แรงดันไฟฟ้าของแหล่งจ่ายไฟตรงกับที่ ระบุบนแผนป้ายประจําเครื่องหรือไม่	ชั้นส่วนอาจทํางานผิดปกติหรือเสียหาย
เดินสายไฟและท่อถูกต้องหรือไม่	ชั้นส่วนอาจทํางานผิดปกติหรือเสียหาย
เดินสายดินอย่างปลอดภัยหรือไม่	อาจทําให้ไพรัว
สายไฟตรงตามที่ระบุหรือไม่	ชั้นส่วนอาจทํางานผิดปกติหรือเสียหาย
มีส่งก็ดขวางในทางเข้า/ออกของลมหรือไม่	ประสิทธิภาพการทําความเย็น (ความร้อน) อาจไมพอ
กําจัดฝู นและสิสกปกที่เกิดระหว่างการติดตั้งผื้ออกหรือไม่	ชั้นส่วนอาจทํางานผิดปกติหรือเสียหาย
ท่อเชื่อมต่อวาล์วแก็สและวาล์วของเหลวเปิดเต็มที่หรือไม่	ประสิทธิภาพการทําความเย็น (ความร้อน) อาจไมพอ
มีส่งของปิดคลุมทางเข้าและทางออกของรูเดินท่อหรือไม่	ประสิทธิภาพการทําความเย็น (ความร้อน) อาจไมพอ หรือสิ้นเปลืองพลังงาน

การทดสอบการทำงาน

1. การเตรียมการสำหรับการทดสอบการ ทำงาน

• ลูกค้าอนุมัติในการรับเครื่องปรับอากาศ
• ระบุข้อสังเกตและข้อมูลที่สำคัญให้ลูกค้าทราบ

2. วิธีทดสอบการทำงาน

• เซี่่อมต่อกับแหล่งจ่ายไฟแล้วกดบุม ON/OFF ที่ รีโมตอนโทรล เพื่อให้เครื่องปรับอากาศเชิ่มห่างาน
• กดปุม MODE เพื่อเลือก AUTO, COOL, DRY, FAN, และ HEAT เพื่อตรวจสอบว่าใหม่ตั้งกล่าว ทำงานปกติหรือไม่
• หากอุณหภูมิแวดล้อมในขณะนี้ นต่ำกว่า 16°C เครื่องปรับอากาศจะไม่เจิ่มทำความเย็น

การกำหนดค่าท่อเชืมต่อ

1. ความยาวมาตรฐานของท่อเชี่อมต่อ 5 ม., 7.5 ม., 8 ม.
2. ความยาวた่าสุดของท่อเชื่อมต่อสำหรับชุดอุปกรณ์ ที่มีท่อเชื่อมต่อมาตรฐานความยาว 5 ม. จะไม่มี ข้อจำกัดของความยาวた่าสุดของท่อเชื่อมต่อ ชุด อุปกรณ์ที่มีท่อเชื่อมต่อมาตรฐานความยาว 7.5 ม. และ 8 ม. ท่อเชื่อมต่อต้องยาวไม่น้อยกว่า 3 ม.
3. ความยาวสูงสุดของห่อเชื้อมต่อแสดงในตาราง ด้านล่าง

ประสิทธิภาพการทำความเย็น	ความยาวสูงสุดของท่อเชื่อมต่อ (ม.)
5000Btu/h (1465W)	15
7000Btu/h (2051W)	15
9000Btu/h (2637W)	15
12000Btu/h (3516W)	20
15000Btu/h (4395W)	25
18000Btu/h (5274W)	25
24000Btu/h (7032W)	25
28000Btu/h (8204W)	30
36000Btu/h (10548W)	30
42000Btu/h (12306W)	30
48000Btu/h (14064W)	30

1. วิธีคำนเวณนำมันทำความเย็นเพิ่มเติม และปริมาณ สารทำความเย็นที่ต้องเติมหลังยืดท่อเชื่อมต่อ หลังจากยืดท่อเชื่อมต่อเป็น ระยะ 10 ม. จากความยาว มาตรฐาน ควรเพิ่มนำมันทำความเย็นในปริมาณ 5 มล. ในระยะหุก 5 เมตร ที่เพิ่มความยาวท่อเชื่อมต่อ วิธีคำนเวณปริมาณสารทำความเย็นที่ต้องเติม (อ้างอิง จากท่อของเหลว)

(1) ปริมาณสารทำความเย็นที่ต้องเติม = ความยาวท่อของเหลวที่เพิ่มขึ้น X ปริมาณสารทำความเย็นที่ต้องเติมต่อเมตร

(2) โดยเทียบกับความยาวท่อมาตรฐานให้เติมสารทำความเย็นตามข้อกำหนดที่แสดงในตาราง ซึ่งปริมาณสารทำความเย็นที่ต้องเติมต่อเมตรจะแตกต่างกันไปตามเส้นผ่านศูนย์กลางของท่อของเหลว

ให้ดูที่แผ่นเอกสาร

ปริมาณสารทำความเย็นที่ต้องเติมเพิ่ม สำหรับ R32

ขนาดท่อ		ล้านเป็ด/ปิดภายในอาคาร	ล้านเป็ด/ปิดภายนอกอาคาร
ท่องของเหลว	ท่อแก้ส	เฉพาะการทําความแขียนทําความแข็นและทําความร้อน	เฉพาะการทําความแขียน(g/m)	ทําความแขียนและทําความร้อน(g/m)
1/4"	3/8" หรือ 1/2"	16	12	16
1/4" หรือ 3/8"	5/8" หรือ 3/4"	40	12	40
1/2"	3/4" หรือ 7/8"	80	24	96
5/8"	1" หรือ 1 1/4"	136	48	96
3/4"	-	200	200	200
7/8"	-	280	280	280

ข้อสังเกต

ปริมาณสารทำความเย็นที่ ต้องเติมเพิ มโนแผนเอกสาร ด้านบนเป็น เพียงปริมาณที่แนะนําเท่านั้น ไม่ใช่ค่าที่กำหนด

วิธีขยายท่อ

ข้อสังเกต

การขยายท่อที่ไม่ถูกต้องเป็นสาเหตุหลักที่ทำให้สารทำความ เย็นร่วมซืม กรุณาขยายท่อตามชั้นตอนที่แนะนําด้านล่าง

A:ตัดท่อ

• ยืนยันความยาวท่อตามระยะห่างของชุดอุปกรณ์ภายในอาคารและภายนอกอาคาร
• ตัดท่อที่ต้องการโดยใช้อุปกรณ์ตัดท่อ

B:การลบครีบจากรอยตัด

- ลบครีบด้วยเครื่องมือ Shaper และป้องกันไม่ให้ครีบหลุดเข้าไปในท่อ

C:ใส่ท่อนวนที่เหมาะสม

D:ใส่นื้อตยูเนี่ยน

- ถอดนื้อตยูเนี่ยนที่อยู่บนท่อเชื่อมต่อภายในอาคาร

และวาล้วภายนอกอาคาร ออก ติดตั้งนี้อยุเนี่ยนบนห่อ

E:ขยายพอร์ต

- ขยายพอร์ตด้วยเคื่องมือขยาย

[Unreadable]

- ค่า "A" จะแตกต่างกันไปตามขนาดเส้นผ่านศูนย์กลาง กรุณาอ้างอิงตารางด้านล่าง

เส้นผ่านศูนย์กลาง ภายนอก (มม.)	A (มม.)
	สูงสุด	ต่ําสุด
6 - 6.35(1/4")	1.3	0.7
9 - 9.52(3/8")	1.6	1.0
12-12.7(1/2")	1.8	1.0
15.8-16(5/8")	2.4	2.2

F: การตรวจสอบ

- ตรวจสอบคุณภาพพอร์ต่้วยาย หากพบว่ามีจุดบกพร่อง ให้ขยายพอร์ตามชั้นตอนช้างต้นอีกครั้ง

ช่วงอุณหภูมิทำงาน

สำหรับบางรุ่น

	ภายในอาคาร DB/WB(°C)	ภายนอกอาคาร DB/WB(°C)
การทำความเย็นสูงสุด	35/24	48/30
การทำความร้อนสูงสุด	27/-	24/18

หมายเหตุ

- ช่วงอุณหภูมิทำงาน (อุณหภูมิภายนอกอาคาร) สําหรับชุดทําความเย็นเท่านั้น 18℃\~48℃ และสําหรับชุดปื้มความร้อนคือ -7℃\~48℃

สำหรับบางรุ่น

	ภายในอาคาร DB/WB(°C)	ภายนอกอาคาร DB/WB(°C)
การทําความเย็น	32/23	43/26
การทําความร้อนสูงสุด	27/-	24/18

หมายเหตุ

- ช่วงอุณหภูมิทํางาน (อุณหภูมิภายนอกอาคาร) สําหรับชุดทําความเย็นเท่านั้น 18°C\~43°C และ สําหรับชุดปืมความร้อนคือ 2°C\~43°C

- รายการตรวจสอบต่อไปนี้ ใช้ กับการติดตั้งที่ใช้ สารหาความเย็นที่ติดไฟได้

- ปริมาณการเติมจะชี้ นอยู่กับขนาดห้อง ซึ่งติดตั้งซื้นส่วนที่มีสารทำความเย็นภายใน

– การระบายอากาศของเครื่องและทางออกของอากาศควรทำ ได้อย่างสะดวกโดยไม่มีสิ่งคิดขวาง

– หากใช้วงจรการทำความเย็นแบบทางอ้อม จะต้องตรวจสอบ วงจรสำรองว่ามีสารทำความเย็นหรือไม่

- เครื่องหมายต่าง ๆ บนอุบกรณ์ต้องมองเห็นได้ง่ายและชัดเจน รวมถึงเครื่องหมายและสัญลักษณ์ต้องถูกต้อง

– ห่ของระบบทำความเย็นและซิ นัสนต่าง ๆ ต้องติดตั้งใน tapาแหน่งที่ไม่มีการสัมผัสกับสารใด ๆ ที่ อาจกัดกร่อนซิ้นส่วน ได้ เว้นแต่ซิ้นส่วนตั้งกล่าวผลิตจากรวัสดุทนการกัดกร่อน และ เหมาะสมที่จะใช้งานในพื้นที่ที่มีการกัดกร่อน

- การซ่อมและการบํารุงรักษาส่วนประกอบทางไฟฟ้าต้องประกอบด้วยชั้นตอนการตรวจสอบความปลอดภัยและการตรวจสอบส่วนประกอบโนเบี้ otงต้นด้วย หากพบข้อบทพร่องที่อาจสงผลกระทบด้านความปลอดภัย ต้องตัดการเขี้ omต่วงจรดังกล่าวจากแหล่งจ่ายไฟจนกระทั่งแก้ไขข้อบทพร่องตั้งกล่าวจนเป็นที่ な่าพอใจหากแก้ไขหันที่ แต่ต้องดำเนินงานต่อไป จะต้องมีมาตรการแก้ไขชั่วคราวที่พิยงพอและเหมาะสม โดยต้องรายงานข้อบทพร่องหรือมาตรการแก้ไขที่ ไช่ให้เจ้าของเครื่อง รวมถึงหุกฝ่ายที่ เกี่ยวข้องทราบ

- การตรวจสอบต้านความปลอดภัยเปื้องต้นประกอบด้วย - ตัวเก็บประจุที่ได้รับการชาร์ จประจุ ซีต้องดำเนินการด้วยวิธิ ที่เหมาะสมและปลอดภัยเพื่อหลักเสี่ยงไม่ให้เกิดประกายไฟ - ขณะชาร์ จประจุ การกู้คืนและการล้างระบบจะต้องไม่สัมผัส กับชิ้นสวนทางไฟฟ้า หรือสายไฟหังมีกระแสไฟฟ้าอยู่ - ต้องเดินสายดินและห่างานได้อย่างมีประสิทธิภาพ

- การตรวจสอบการมีสารทำความเย็น ก่อนที่จะเริ่มดำเนินงานหรือระหว่างทำงานต้องตรวจสอบว่ามี สารทำความเย็นในเพ็ นที่หรือไม่ โดยใช้เครื่องมือตรวจสอบจับสาร ทำความเย็นที่เหมาะสม เพื่อให้ม่นใจว่าช่างเทคนิคตระหนักต่อ สภาพแวดล้อมที่ อาจเป็นเพิษหรือติดไฟได้ตลอดระยะเวลาที่ ทำงาน นอกจากนี้ คารใช้อุปกรณ์ตรวจสอบจับการรู้ วซืมของ สารทำความเย็นที่ ใช้นั้นเหมาะสมสําหรับการตรวจสอบจับสารท่า ความเย็นที่ เกี่ยวข้องได้ทุกชนิดน้ น คือไม่ก่อให้เกิด ประกายไฟ ปิดผนึกมิดชิด และออกแบบให้ใช้งานได้อย่าง ปลอดภัย

- การมีอุปกรณ์ดับเพลิงโนพื้นที่ทำงาน กรณีที่ต้องทำงานซึ่งต้องใช้ความร้อนกับอุปกรณ์ที่เกี่ยวข้อง กับการทำความเย็น หรือชิ้นส่วนที่เกี่ยวข้อง

ต้องจัดให้มีอุปกรณ์ดับเพลิง เช่น ชนิดเป็น นผงแบบแห้ง หรือ ชนิด CO₂ อยู่ในฟื้นที่ตั้งกล่าว

- ฟื้นที่ระบายอากาศ

ควรตรวจสอบให้แน่ใจว่าพื้นที่ทำงานมีลักษณะเป็นพื้นที่เปิดหรือมีการระบายอากาศติก่อนที่จะดําเนินการกับระบบทำความเย็นหรือเริ่มต้นทำงานที่ใช้ความร้อน โดยการระบายอากาศในพื้นที่จะต้องเพียงพอและสม่ําเสมอตลอดช่วงระยะเวลาที่ ทำงานโดยต้องถ่ายเอกสารทำความเย็นฟีล่อยออกมาให้ออกสู่ภายนอกเพื่อให้ทำงานได้อย่างปลอดภัย

- การตรวจสอบอุปกรณ์ทำความเย็น

กรณีที่จะเปลี่ยนอุปกรณ์ไฟฟ้า อุปกรณ์ที่จะเปลี่ยนใหม่ต้อง ทำงานได้ตามวัตถุประสงค์และสอดคล้องกับข้อกำหนดจำเพาะ ของเครื่อง และต้องปฏิบัติตามะคําแนะนําการซ่อมและบํารุงรักษา จากผู้ผลิตตลอดเวลา หากมีข้อสงสัย ควรปรึกษาฝ่ายเทคนิค ของผู้ผลิตเพื่อขอรับความช่วยเหลือ

- การตรวจสอบอุปกรณ์ไฟฟ้า

- ตัวเก็บประจุที "ได้รับการชาร์ จประจุ จะต้องดำเนินการ ด้วยวิธีที่เหมาะสมและปลอดภัย เพื่อหลักเสียงไม่ให้เกิดประกาย ไฟ

– ขณะชาร์ จประจุ การกู้คืนและการล้างระบบจะต้องไม่สัมผัส กับชิ้นสวนทางไฟฟ้า หรือสายไฟที่ยังมักระแสนไฟอยู่

- การซ่อมขิ้นสวนที่ปิดผนึก

ก่อนจะここで生产能力 carbonateที่ปิดแผนกั้นส่วนที่ปิดแผนก รวมถึงระหว่างการซ่อมซิ น ส่วนดังกล่าว จะต้องตัดการเชื้อมต่ออุปกรณ์ที่ ทํางานอยูนี้ นกับแหล่งจ่ายไฟห้องหมด ถ้าจำเป็นต้องจ่าย กระแสไฟฟ้าให้กับอุปกรณ์ระหว่างที่ ซ่อม จะต้องดำเนินการ ตรวจสอบการร่วมซืมที่จุดสาคัญตลอดระยะเวลาการทํางาน เพื่อ ระบุถึงสถานการณ์ที่อาจเป็นอันตราย และควรใช้ความระมัดระวังเป็นพิเศษ เพื่อให้นแน่ใจว่าปลอกหรือ ส่วนบี ตดลุมของซิ นส่วนทางไฟฟ้าที่ ทํางานอยู จะไม่เปลี่ยนแปลงจนกระทบกับระดับการบ้องกันที่ำหนด รวมถึงการ ตรวจสอบขวามีสายเคบิลชารดมีจุดเช็อมต่อที่มากเกินไปชั่ว สายไฟลูกตัดแปลงจนไม่สอดคล้องกับช้อกำหนด ชีลเสียหาย การติดตั้งแกลนด์ไม่ลูกต้องหรือไม่ เป็นต้น

- ตรวจสอบให้แน่ใจว่ายีดอุปกรณ์แน่นหนา

– ตรวจสอบให้แน่ใจว่าการซีลและวัสดุที่ใช้ซีลไม่เสื่อมสภาพจนคุณสมบัติในการป์ องกันจากสภาพแวดล้อมที่ ติดไฟได้ด้อยลงและควรใช้ชิ้นส่วนที่มีคุณสมบัติสอดคล้องตามข้อกำหนดของผู้ผลิต

หมายเหตุ : วัสดุชิลที่ ทำจากซิลิกอนเท่าให้ประสิทธิภาพ อุปกรณ์ตรวจสอบจับการรั่วซืมลดลงได้ และระหว่างที่ ตรวจสอบจับการ รั่วซืม ไม่จำเป็นต้องแยกส่วนประกอบพืดีความปลอดภัยออก

- การซ่อมอุปกรณ์ที่ ออกแบบมาอย่างปลอดภัย อย่าใส่โหลดถาวรแบบไม่ตั้งใจและโหลดแบบความจุให้กับวงจร โดยไม่ตรวจสอบให้นใจว่าจะไม่เกินระดับแรงต้นไฟฟ้า และ กระแสไฟฟ้า ที่อนุญาตสาหรับอุปกรณ์ที่ใช้งานแน่น ชิ้นส่วนที่ออกแบบมาอย่างปลอดภัยคือซิ นส่วนที่ใช้งานใน สภาพแวดล้อมที่ ติดไฟได้ โดยอุปกรณ์ทดสอบจะต้องอยู่ใน พิกัดที่ถูกต้อง ชิ้นส่วนที่เปลี่ยนทดแทนควรเป็นชิ้นส่วนที่ผู้ผลิตแนะนําเท่านนั้น หากใช้ชิ้นส่วนอื่นอาจทำให้เกิดประกายไฟจากสารทําความ เย็นที่ร่ว่ไหลในสภาพแวดล้อมที่ใช้งานได้

- การเดินสายเคเบิล ตรวจสอบว่าการเดินสายเคเบิลไม่อยูในลักษณะที่ ทำให้เกิด การสึกกร่อน การกัดกร่อน แรงดันที่ มากเกินไป การสื่น ชอบ แหลมคม หรือได้รับผลกระทบเชิงลบโต ๆ จากสิ งแวดล้อม นอกจากนี้ ควรพิจารณาการทำให้เสี่ ่อมสภาพหรือการสี้ น อย่างต่อเนื่องจากแหล่งกำหนด เช่น คอมเพราะเซอร์ หรือพัฒลม

- การตรวจสอบจับสารทําความเย็นที่ติดไฟได้ ไม่ควรใช้อุปกรณ์ที่เป็นแหล่งกําเนิดทําให้เกิดประกายไฟใด ๆ ในการค้นหาหรือตรวจสอบจับการรั่วซืมของสารทําความเย็น เช่น คบทไฟ หรือไฟฉายที่ ทำให้เกิดประกายไฟ (หรืออุปกรณ์ ตรวจสอบจับอื่น ๆ ซึ่งใช้เปล่าไฟที่ไม่ปิดคลุม)

- วิธีตรวจสอบจับการร้าวซืม การตรวจสอบจับการร้าวซืมโดยใช้ของเหลวกือเป็นวิธีที่เหมาะสม สำหรับสารทำความเย็นเก็บทุกประเภท แต่ควรหลีกลี ยงการ ใช้น้ํายาทำความสะอาดที่มีส่วนประกอบที่เป็นคลอรีนเนื่องจาก อาจทำปปฏิกิริยากับสารทำความเย็นและกัดกร่อนท่อทองแดงได้

- การถอดอุปกรณ์เอกสารการใช้งาน ช่างเทคนิคจำเป็นต้องค้นเคยกับอุปกรณ์และรายละเอียด อุปกรณ์ก่อนดำเนินการในชั้นตอนนี้ โดยถือเป็นแนวทางปฏิบัติ ที่ดีที่ต้องกู้คืนสารหาความเย็นอย่างปลอดภัยก่อนหี จะเริ่ม ดำเนินการ ซึ่งควรเก็บตัวอย่างนี้ ามันและสารหาความเย็นเพื่อ วิเคราะห์ก่อนนำ miceใช้ นอกจากนี้ ควรมีสายไฟก่อนหี จะเริ่ม ดำเนินงานด้วย

a) ทำความคุ้นเคยกับอุปกรณ์และการทำงานของอุปกรณ์ตั้ง
b) แยคระบบออกจากแหล่งจ่ายไฟ
c) ก่อนเริ่มการทำงานควรตรวจสอบให้แน่ใจว่า
- มีอุปกรณ์หยิบจับเชิงกลอยู่ หากจำเป็น เช่น อุปกรณ์ สำหรับหยิบจับกระบอกสารทำความเย็น
- มีอุปกรณ์นิสภัยส่วนบุคคล และใช้งานอย่างถูกต้อง
- กระบวนการกู้คืนอยู่ภายใต้การกำหนดูแลจากบุคคลที่ มี คุณสมบัติเหมาะสมตลอดเวลา

• อุปกรณีสำหรับการกู้คืนและถังทรงกระบอกสอดคล้องกับ มาตรฐานที่เหมาะสม
  d) ปั๊มระบบทำความเย็น หากเป็นไปได้
  e) หากไม่มีระบบสุญญาภาศ ควรทำท่อร่วมเพ็ ‘อใช้น่าสารทำความเย็นออกมาจากส่วนต่าง ๆ ของระบบ
  f) ตรวจสอบให้แน่ใจว่าถังทรงกระบอกตั้งอยู่บนตาชั่ง ก่อนที่จะ เริ่มกระบวนการคู้คืนสารทำความเย็น
  g) เปิดเครื่องสำหรับกู้คืนและใช้งานตามคำแน่น่าของผู้ผลิต
  h) อย่าเติมจนล้นถังทรงกระบอก (อย่าใส่ของเหลวเกิน 80% ของความจุลังทรงกระบอก)
  i) อย่าใช้แรงดันทำงานเกินแรงดันที่กำหนดของถังทรงกระบอก แม้จะเป็นการชัดคราวก็ตาม
  j) เมื่อเติมถังทรงกระบอกอย่างถูกต้องและเสร็จเรียบร้อยแล้ว ควรตรวจสอบให้แน่ใจว่านำถังทรงกระบอกออกจากพันที่ทำงาน อย่างเหมาะสม และวาล้วตัดตอนทุกตัวนอุปกรณ์ปิดอยู่
  k) จะต้องไม่เติมสารทำความเย็นที่ ภูคืนได้เข้าไปในระบบการทำความเย็นอื่น เว้นแต่ว่าทำความสะอาดและตรวจสอบแล้ว

• การติดป่วย ควรติดป่วยที่อุบกรณ์เพื่อระบุว่าถอดออกจากการใช้งานและไม่มีสารทําความเย็นอยู่ โดยควรระบุวันที่ และมีลายเซ็น ผู้รับผิดชอบที่ป้ายดังกล่าวด้วย สำหรับอุบกรณ์ที่มีสารทําความเย็นอยู่ต้องตรวจสอบให้นใจว่าติดป่วยที่ อุบกรณ์นั้นว่ามีสารทําความเย็นที่ติดไฟได้อยู่

• การกู้คืน เมื่อนําสารทำความเย็นออกจากระบบ ไม่ว่าในกรณีที่ ต้องซ่อมหรือถอดอุปกรณ์เอกสารใช้งาน ควรดำเนินการนำสาร หล่อเย็นออกโดยใช้วิธีปีลอดภัย เมื่อโสสารทำความเย็น fitsถังทรงกระบอก ควรตรวจสอบให้แน่ใจว่าถังตั้งกล่าวเหมาะสมสำหรับใช้ในการโสสารทำความเย็นที่ กู้คืนนี้ น และควรตรวจสอบให้แน่ใจว่าถังมีจำนวนที่เหมาะสมกับปริมาณสารหล่อยืนหั้งหมดที่จะกู้คืนจากระบบ และเป็นถังที่ออกแบบมาสำหรับการโสสารทำความเย็นที่ กู้คืนจากระบบ พร้อมกับติดฉลากสำหรับสารทำความเย็นนี้ (เช่น ถัง ทรงกระบอกชนิดพิเศษสำหรับบรรจุสารทำความเย็น) นอกจากนี้ ถังควรมีวาล้วระบายแรงดันและวาล้วปิดชั้งทำงานได้อย่างมีประสิทธิภาพ และถังที่ ว่างเปล่าได้ทำให้เป็นสุญญาภาศรวมถึงหากเป็นไปได้ให้ทำให้ถังเย็นก่อนใช้งานด้วย อุปกรณ์ สำหรับกู้คืนควรอยู่ในสภาพที่ดีและมีคำแนะนำเกี่ยวกับอุปกรณ์อยู่ในฟื้นที่ทำงาน ตลอดจนเหมาะสมำหรับใช้กู้คืนสารทำความเย็นที่เกี่ยวข้องทุกชนิด รวมถึงสารทำความเย็นที่ ติดไฟได้ด้วยหากมี

นอกจากนี้ ควรมีชุดเครื่องชั่งน้ำหนักที่ผ่านการสอบเทียบและอยู่ในสภาพดี ท่อควรมีข้อต่อตัดการเชื่อมต่อที่ปราศจากการร่วชื่มและอยู่ในสภาพดี อีกหังก่อนที่จะเริ่มใช้งานเครื่องกู้คืนควรตรวจสอบว่าเครื่องอยู่ในสภาพดีและได้รับการบํารุงรักษาอย่างเหมาะสมหรือไม่ และชิ้นส่วนทางไฟฟ้าที่เกี่ยวข้องได้รับการบี ตผนึก เพื่อบังคันการเกิดประกายไฟกรณีที่ มีสารท่าความเย็นออกมา หากเกิดข้อสงสัย กรุณาปรึกษาผู้ผลิตเครื่องมีอนั้น

ควรนำสารทำความเย็นที่ ถู้คืนได้กลับสู่ตัวจ่ายสารทำความเย็น โดยใส่ในถังทรงกระบอกที่เหมาะสม และของเสียที่เกิดขึ้นได้รับ การจัดการอย่างเหมาะสม อย่าผสมสารทำความเย็นต่างชนิด กันลงในชุดอุปกรณ์ในการกู้คืน โดยเฉพาะในถังทรงกระบอก หากจะนำคอมเพราะเซอร์ หรือน ̃ามันคอมเพราะเซอร์ออก ควรตรวจสอบให้แน่ใจว่านナーออกในระดับที เหมาะสม เพื่อไม่ให้สาร ทำความเย็นที่ติดไฟได้เหลืออยู่ในสารหล่อสื่น โดยกระบวนการ ナーออกดังกล่าวควรดำเนินการก่อนที จะใส่คอมเพราะเซอร์ กลับไปยังตัวจ่าย และหากต้องการเร่งกระบวนการในการน่าน้ํามัน คอมเพราะเซอร์ออกดังกล่าว ควรให้ความร้อนโดยใช้ไฟฟัง ̃ตี้ คอมเพราะเซอร์เท่านั้น เมื่อนั้มนระบายออกจากระบบแล้ว ควร จัดการด้วยวิธีที่ปลอดภัย
