AOBR24LFL - Ar condicionado FUJITSU - Manual de utilização gratuito

Tipo de produto	Ar condicionado split
Marca	Fujitsu
Modelo	AOBR24LFL
Capacidade de refrigeração	24.000 BTU/h (7,0 kW)
Dimensões da unidade interior (L×A×P)	1142×350×295 mm
Dimensões da unidade exterior (L×A×P)	900×748×340 mm
Peso da unidade interior	14,5 kg
Peso da unidade exterior	54,0 kg
Alimentação eléctrica	220-240 V ~ 50 Hz
Refrigerante	R32
Tecnologia Inverter	Sim
Funções principais	Refrigeração, aquecimento, desumidificação, ventilação
Filtro de ar	Filtro de lavagem antibacteriano
Nível de ruído (unidade interior)	26-45 dB(A)
Nível de ruído (unidade exterior)	53 dB(A)
Classificação energética	A++ (refrigeração) / A+ (aquecimento)
Controlo remoto	Com fio e sem fio
Temporizador	Programável (24 horas)
Modo Sleep	Sim
Modo Turbo	Sim
Autolimpeza	Sim (função Self Clean)
Garantia (padrão)	2 anos (consulte revendedor)

Perguntas frequentes - AOBR24LFL FUJITSU

Como devo limpar os filtros do ar condicionado Fujitsu AOBR24LFL?

Desligue o aparelho e remova o painel frontal. Retire os filtros e lave-os com água morna e sabão neutro. Seque-os completamente antes de recolocar. Recomenda-se limpar os filtros a cada 2 semanas.

O que significa o código de erro E1 no visor?

O código E1 indica um problema na placa eletrónica da unidade interior. Desligue o disjuntor e religue após 5 minutos. Se persistir, contacte assistência técnica.

Qual a distância máxima entre as unidades interior e exterior?

A distância máxima permitida é de 15 metros (comprimento da tubagem). A diferença de altura máxima entre as unidades é de 10 metros.

Como ativar o modo Turbo?

Pressione o botão Turbo no controlo remoto. O aparelho funcionará na potência máxima durante 30 minutos para atingir rapidamente a temperatura desejada.

O aparelho pode ser instalado em qualquer parede?

Sim, desde que a parede suporte o peso e não obstrua a circulação de ar. Evite instalar perto de fontes de calor ou humidade excessiva.

Como programar o temporizador?

No controlo remoto, prima o botão Timer e ajuste as horas de ligar/desligar usando os botões + e -. Confirme com o botão OK.

Que tipo de refrigerante usa o Fujitsu AOBR24LFL?

Utiliza o refrigerante R32, mais ecológico e eficiente que o R410A. Consulte o manual para procedimentos de recarga.

Por que o ar condicionado não arrefece suficiente?

Verifique se os filtros estão limpos, se as portas/janelas estão fechadas e se a temperatura selecionada é inferior à ambiente. Se o problema persistir, pode ser falta de gás ou obstrução na unidade exterior.

Como fazer a manutenção periódica?

Limpe os filtros a cada 15 dias, verifique o dreno de água, e agende uma revisão anual com técnico credenciado para limpeza das serpentinas e verificação elétrica.

O controlo remoto perdeu a programação. Como sincronizar?

Retire as pilhas do controlo remoto, espere 10 segundos e recoloque-as. Aponte para o aparelho e prima Mode durante 3 segundos. O aparelho emitirá um sinal sonoro confirmando a sincronização.

MANUAL DE UTILIZADOR AOBR24LFL FUJITSU

GUARDE ESTE MANUAL DE FUNCIONAMENTO

PARA REFERÊNCIA FUTURA

FUJITSU GENERAL LIMITED

PRECAUÇÕES DE SEGURANÇA	Pt-1
CARACTERÍSTICAS E FUNÇÕES	Pt-2
NOMES DAS PARTES	Pt-3
NOMES DAS PARTES	Pt-4
PREPARATIVOS	Pt-5
FUNCIONAMENTO	Pt-6
FUNCIONAMENTO DA TEMPORIZAÇÃO	Pt-8
FUNCIONAMENTO DA PARAGEM
AUTOMÁTICA - FUNÇÃO “SLEEP”	Pt-9

FUNCIONAMENTO MANUAL AUTO .....Pt-9

AJUSTE DA DIRECÇÃO DE CIRCULAÇÃO DO AR ...Pt-10

OPERAÇÃO OSCILATÓRIA

(functionamento do "leque") .....Pt-11

OPERAÇÃO DE DESUMIDIFICAÇÃO EM ESPIRAL .... Pt-11

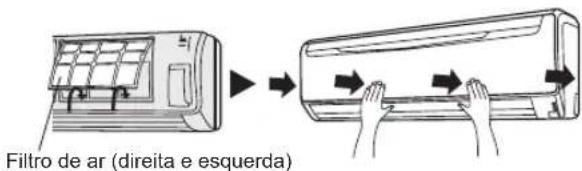

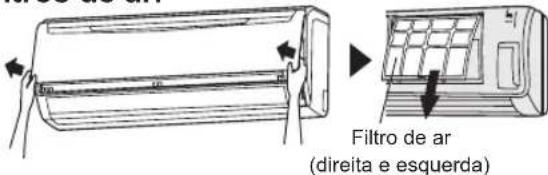

LIMPEZA E CUIDADOS .....Pt-12

LOCALIZAÇÃO E SOLUÇÃO DE PROBLEMAS ...Pt-14

CONSELHOS PARA UM BOM FUNCIONAMENTO ...Pt-15

ESPECIFICAÇÕES .....Pt-16

PRECAUÇÕES DE SEGURANÇA

PERIGO!

• Não tente instalar este aparelho. A instalação deve ser sempre efectuada por pessoal especializado.
• Não tente reparar sozinho este equipamento. Para qualquer reparação, consulte sempre o instalodor autorizado.
• Se pretender mudar a localização deste equipamento, consulte sempre o instalador autorizado.
• Não se coloque directamente em frente ao fluxo de ar durante longos períodos, pois é prejudicial à sua saúde.
• Não introduzir os dedos ou qualquer objecto na entrada e saída de ar do equipamento.
• Não deve ligar ou desligar o aparelho usando a ficha de tomada de corrente.
• Tenha cuidado para não danifi car o cabo de alimentação.
• Em situações de mau funcionamento (cheiro a queimado, etc.), desligue imediatamente o aparelho e consulte o instalador autorizado.

PRECAUÇÕES

• Renove regularmente o ar ambiente.
• Não direccione o fluxo de ar para locais onde exista lume ou equipamento para aguecimento.
• Não se ponha em cima do equipamento, nem coloque sobre ele objectos pesados.
• Não pendure nenhum objecto na unidade interior.
• Não coloque vasos com fl ores em cima do aparelho.
• Não exponha a unidade interior directamente à água.
• Não ligue o aparelho com as mãos molhadas.
• Não puxe pelo cabo de alimentação.
• Desligue sempre a corrente de alimentação durante as operações de limpeza do aparelho e quando tencione não o utilizar por periodos prolongados.
• Mantenha controlado o estado da instalação.
• Não coloque animais nem plantas directamente expostos ao fl uxo de ar
• Não beba a água proveniente da condensação.
• Não utilize este equipamento em situações que envolvam armazenamento de comida, plantas ou animais, equipamentos de precisão, ou obras de arte.
• As válvulas de ligação aquecem durante o funcionamento em calor.
• Não pressione as alhetas da bateria do permutador.
• Não utilize o aparelho sem o fi Itro de ar montado.
• Não tape as entradas e saidas de ar do aparelho.
• Certifique-se de que a unidade interior e exterior, estão afastados pelo menos um metro de qualquer equipamento electrónico.
• Não instalar o aparelho perto de lareiras ou qualquer outro equipamento de aquecimento.
• O equipamento deve ser instalado de modo a não permitir o acesso às crianças.
• Não utilize gases infl amáveis nas proximidades do equipamento.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência e conhecimentos, excepto se estas estiverem a ser supervisionadas ou instruídas por uma pessoa responsável pela sua segurança. As crianças devem ser sempre supervisionadas para garantir que não brincam com o aparelho.

INVERSOR

No início do funcionamento, é gasta bastante energia para levar a sala rapidamente para a temperatura desejada. Depois, a unidade alterna automaticamente para uma defi nição de potência baixa para um funcionamento económico e confortável.

OPERAÇÃO DE DESUMIDIFICAÇÃO EM ESPIRAL

A unidade interior pode ser desumidifi cada ao premir a tecla de desumidifi cação em espiral (COIL DRY) na Unidade de Controlo Remoto de modo a evitar bolor e limitar o desenvolvimento de bactérias.

ALTERAÇÃO AUTOMÁTICA

O modo de funcionamento (arrefecer, desumidifi car, aquecer) é automaticamente alterado para manter a temperatura defi nida, e a temperatura é sempre mantida constante.

TEMPORIZAÇÃO PROGRAMADA

A temporização programada permite-lhe programar o final e início de funcionamento de uma forma integrada. Permite programar o início e posterior final de funcionamento, ou o inverso: programar a paragem e posterior início de funcionamento dentro de um período de 24 horas.

TEMPORIZAÇÃO DE PARAGEM AUTO- MÁTICA (FUNÇÃO SLEEP)

Quando a tecla SLEEP é premida com o equipamento a funcionar no modo Aquecimento, o valor de ajuste do termostato baixa gradualmente durante o período de funcionamento; em modo de Arrefecimento, o valor de ajuste do termostato sobe gradualmente durante o período de funcionamento. Quando se atinge o tempo seleccionado, o aparelho desliga automaticamente.

COMANDO À DISTÂNCIA

O comando à distância permite o controlo de todas as funções do equipamento.

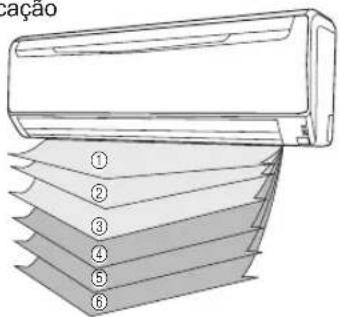

FLUXO DE AR HORIZONTAL: ARREFECIMENTO/FLUXO DE AR DESCENDENTE: AQUECIMENTO

No modo de arrefecimento, utilize o fluxo de ar horizontal de modo a que o ar fresco não se dirija directamente às pessoas presentes na divisão. No caso do aquecimento, utilize o fluxo de ar descendente para dirigir ar quente intenso para o chão e criar uma ambiente confortável.

CONTROLO REMOTO COM FIOS (OPCIONAL)

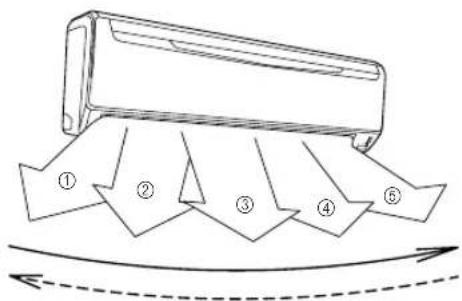

FLUXO DE AR MULTIDIRECCIONAL (OSCILAÇÃO)

O controlo multidireccional do movimento do fluxo de ar é possível através do controlo da direcção do ar PARA CIMA E PARA BAIXO e PARA DIREITA E PARA ESQUERDA. Uma vez que as abas de direcção do ar para cima e para baixo funcionam automaticamente de acordo com o modo de operação da unidade, é possível ajustar a direcção do ar com base no modo de operação.

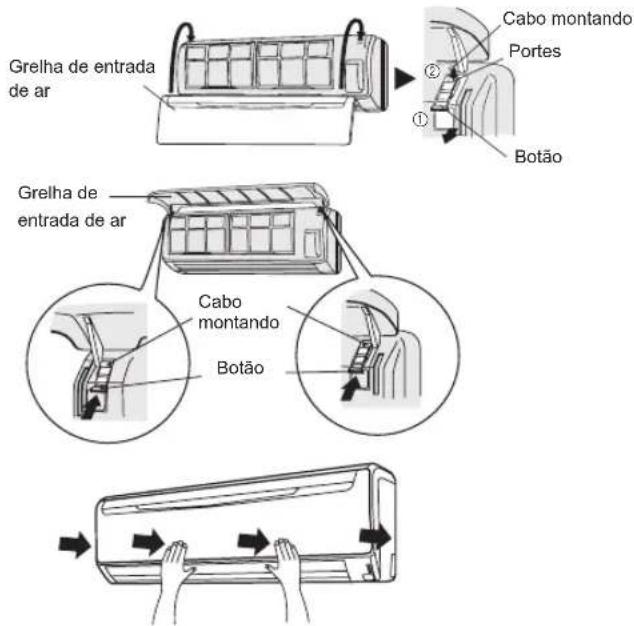

PAINEL DE ABRIR AMOVÍVEL

A Painel de Abrir da unidade interior é facilmente extraível para limpeza e manutenção.

O filtro de ar tem um tratamento que limita a formação de mofo, permitindo assim uma utilização mais limpa e cuidados mais fáceis.

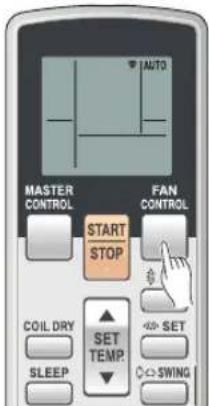

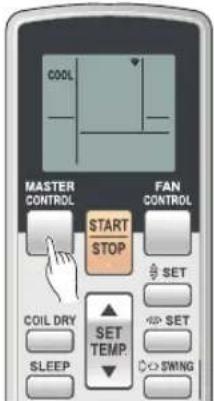

FUNCIONAMENTO SUPER SILENCIOSO

Quando a tecla de seleção de velocidade do ventilador é premida para seleccionar a função super silencioso (QUIET), reduz-se o caudal da unidade interior, obtendo-se um funcionamento super silencioso.

FILTRO DE LIMPEZA DE AR EM CATEQUINA DE POLIFENOL

O fi Itro de limpeza de ar em catequina de polifenol emprega electricidade estática para limpar o ar relativamente a partículas e poeiras, tais como as derivadas de fumo de tabaco e pólen das plantas, invisíveis a olho nú.

O filtro contém catequina, que é altamente eficaz contra várias bactérias, pois suprime a proliferação destas quando absorvidas pelo fi Itro.

De notar que quando é instalado o fi Itro de limpeza de ar, a quantidade de ar produzido diminui, o que causa um ligeiro decréscimo no desempenho do aparelho de ar condicionado.

Contém micropartículas de cerâmica, que podem fazer com que os iões negativos do ar desodorizem e absorvam certos odores.

O controlo remoto com fios opcional (modelo: UTB-YUD) pode ser utilizado.

A utilização do controlo remoto com fios e do controlo remoto sem fios difere nos pontos que se seguem.

[Funções adicionais do controlo remoto com fi os]

• Temporizador semanal
• Temporizador de definição anterior de temperatura
  [Funções restringidas do controlo remoto com fi os]
  ● ECONOMY (economia) ● MAINTENANCE (manutenção) ● THERMO SENSOR (sensor de temperatura)
  Não é possível utilizar simultaneamente o controlo remoto com fios e o controlo remoto sem fios.
  (Só pode ser seleccionado um tipo de controlo remoto.)

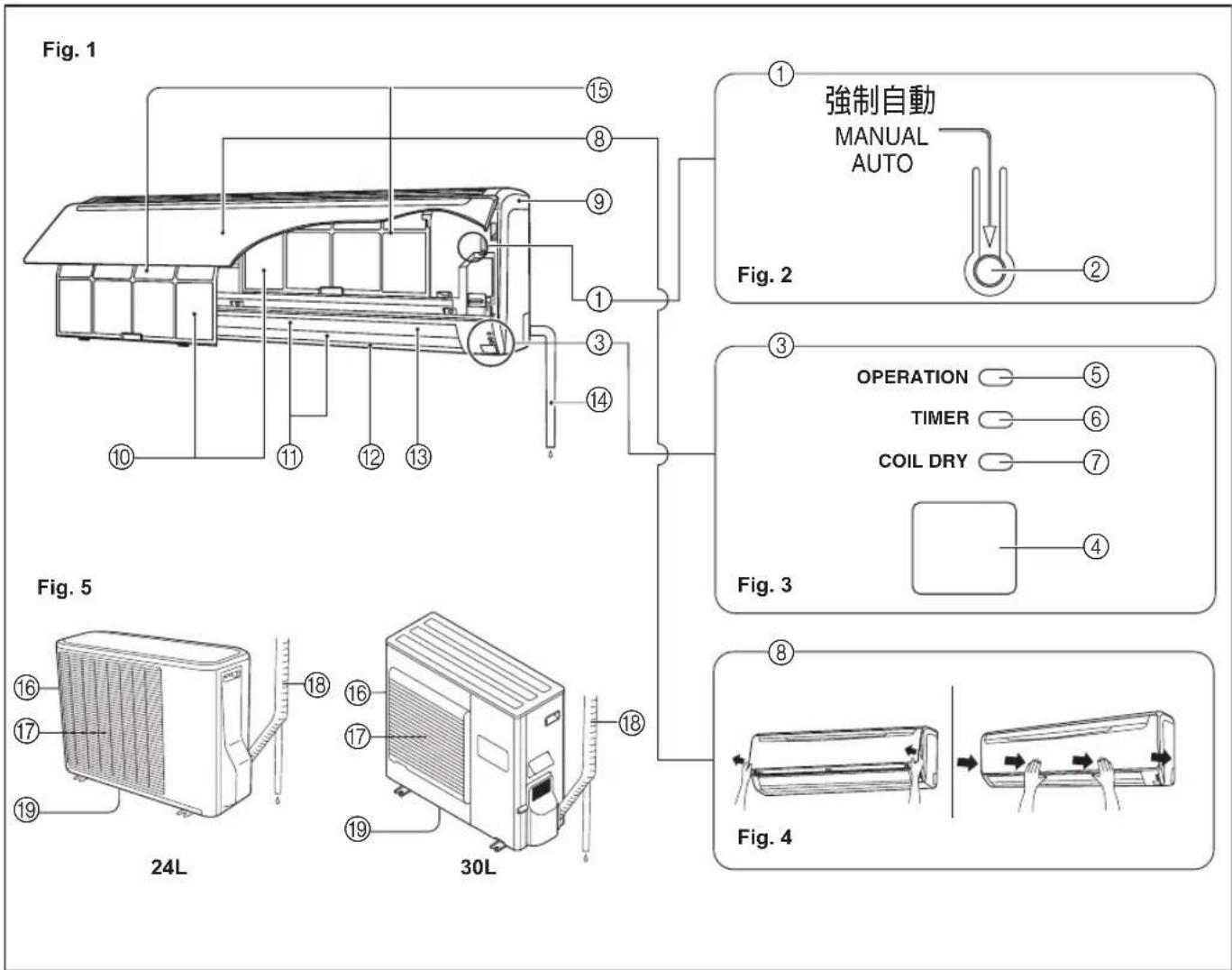

Fig.1 Unidade Interior

① Painel de comando (Fig.2)
② Tecla de funcionamento manual automático (MANUAL AUTO)
- Se premir continuamente a tecla de funcionamento manual/automático (MANUAL AUTO) durante mais de 10 segundos, o arrefecimento forçado tem início.
- O arrefecimento forçado é utilizado aquando da instalação.
Apenas para utilização pelo instalador autorizado.
- Se, por algum motivo, o arrefecimento forçado iniciar, prima a tecla de ligar/desligar (START/STOP) para interromper a operação.

③ Indicador(Fig.3)
④ Receptor do sinal de comando
⑤ Indicador de funcionamento (vermelho) (OPERATION)
⑥ Indicador de temporização (verde) (TIMER)
- Se o indicador de temporização (TIMER) piscar quando a temporização estiver ligada. significa que há uma anomalía na regulação da temporização (ver Pág. 15 Rein cio automático).
⑦ Lâmpada indicadora de desumidifi cação em espiral (COIL DRY) (laranja)

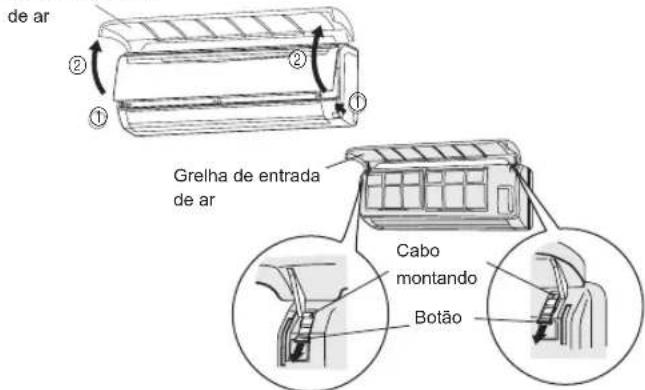

⑧ Grelha de entrada de ar (Fig.4)
⑨ Painel frontal

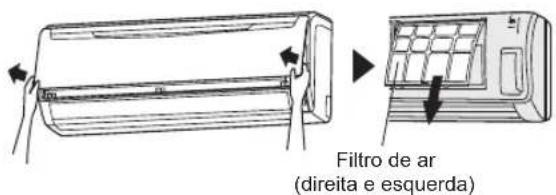

⑩ Filtro de ar
⑪ Alheta de controlo vertical do fl uxo de ar
⑫ Difusor de energia
⑬ Alhetas de controlo horizontal do fl uxo de ar (colocadas atrás das alhetas de controlo vertical do fl uxo de ar)
⑭ Mangueira de drenagem de condensados
⑮ Filtro de limpeza de ar

Fig. 5 Unidade Exterior

⑯ Entrada de ar
⑰ Saída de ar
⑱ Tubagem
⑲ Orifício de drenagem de Condensados (lado inferior)

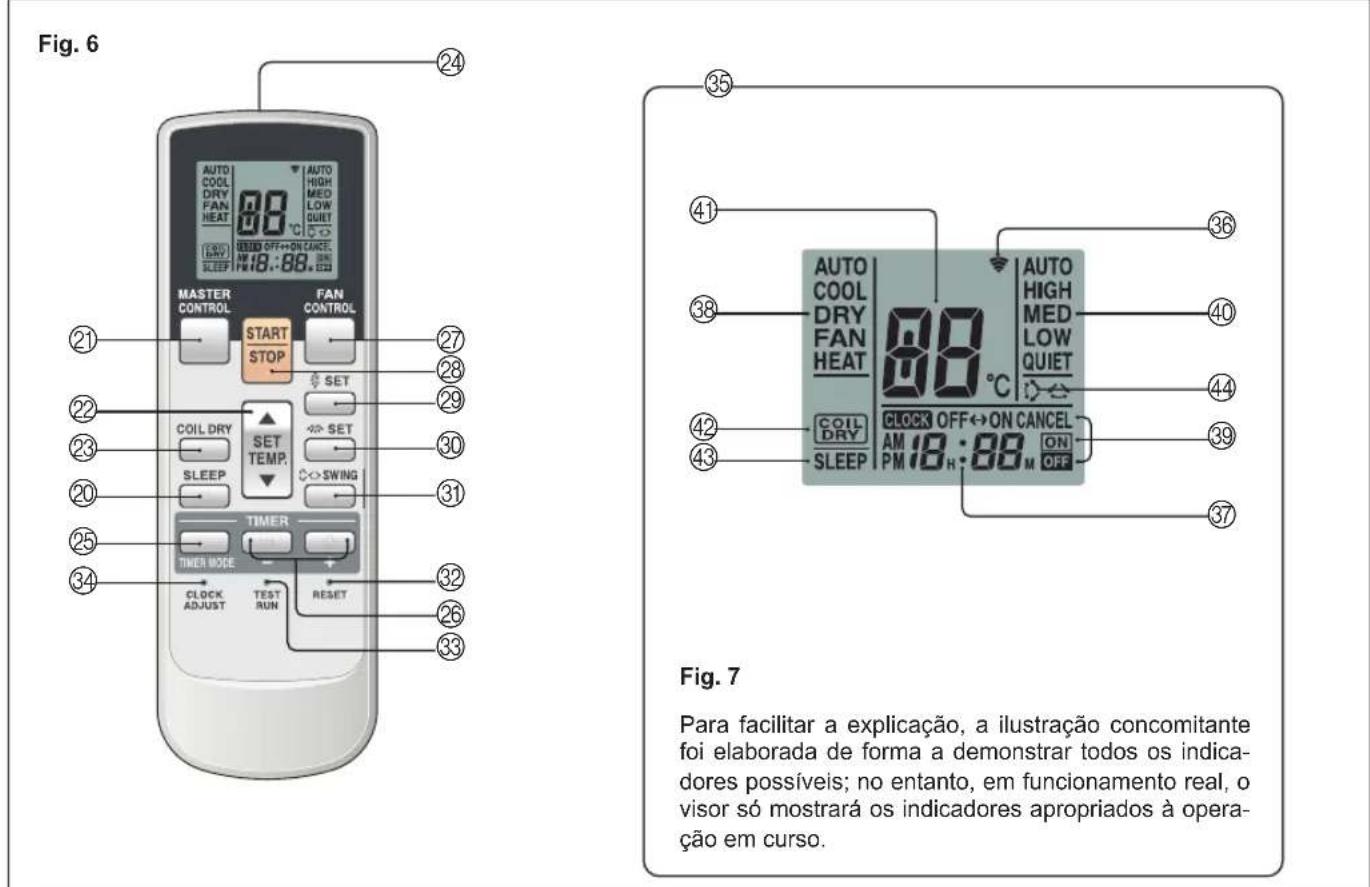

Fig. 6 Comando à distância

⑳ Tecla de programação de paragem (SLEEP)
②1 Tecla de seleção de funções (MASTER CONTROL)
② Tecla de SELECÇÃO DE TEMPERATURA (SET TEMP) ( ▲ / ▼ )
②3 Tecla de desumidifi cação em espiral (COIL DRY)
②4 Transmissor de sinal
⑲ Tecla do MODO DE TEMPORIZAÇÃO (TIMER MODE)
②6 Teclas de DEFINIÇÃO DO TEMPORIZADOR (TIMER SET) (＋)
⑳ Tecla de controlo do ventilador (FAN CONTROL)
⑳ Tecla de ligar/desligar (START/STOP)
⑲ Botão SET (defi nir) (Vertical)
③ Botão SET (defi nir) (Horizontal)
③1 Tecla de oscilação (SWING)
③2 Tecla de REPOSIÇÃO (RESET)
③3 Tecla de teste (TEST RUN)
- Esta tecla utiliza-se para testar o equipamento após a sua instalação. Não deve ser usado em condições normais de funcionamento, pois provoca mau funcionamento do termostato do equipamento.
- Esta tecla ao ser premida durante o funcionamento normal do aparelho, este passará a funcionar em modo de teste, ficando a lâmpada indicadora de funcionamento e a indicadora de temporização, a piscar em simultâneo.
- Para parar o modo de teste, premir novamente a tecla de ligar/des ligar (START/STOP), para desligar o aparelho.
③4 Tecla para ACERTAR O RELÓGIO (CLOCK ADJUST)
③5 Visor de comando à distância (Fig.7)
③6 Indicador de transmissão
③7 Indicador da hora
③8 Indicador do modo de funcionamento
⑲9 Indicador do modo de temporização
④0 Indicador da velocidade do ventilador
④1 Indicador da temperatura seleccionada
④2 Visor de desumidificação em espiral (COIL DRY)
④3 Visor de programação de PARAGEM (SLEEP)
④4 Visor de oscilação (SWING)

Colocação das pilhas (Tamanho AAA R03/LR03 × 2) *

1 Para abrir, pressione ligeiramente e empurre a tampa do compartimento das pilhas no lado posterior do comando.

Deslize no sentido da seta enquanto pressiona a marca * Pilhas não são incluídas com este produto.

2 Coloque as pilhas. Assegure-se da posição correcta, tendo em atenção a polaridade (⊕/⊖) das pilhas.

3 Coloque novamente a tampa.

Acerto do relógio

1 Pressione a tecla de ajuste da hora (CLOCK ADJUST) (Fig. 6 ③4).

Utilize a ponta de uma esferográfica ou outro objecto Pontiaquido para pressionar a tecla.

2 Use as teclas TIMER SET (☑) (Fig. 6 ②6) para acertar o relógio.

(Cada vez que pressiona as teclas, adianta ou atrasa um minuto; para acer-tar mais rapidamente, pressione continuamente a tecla.)

3 Prima novamente a tecla para ACERTAR O RELÓGIO (CLOCK ADJUST) (Fig. 6 ③4).

Fica assim completo o acerto do relógio, iniciando-se o seu funcionamento.

Utilização do comando a distância

• Para que o comando funcione correctamente, deve ser direccionado para o receptor de sinal (Fig. 1 ④).
• Alcance de funcionamento: aprox. 7 metros.
• Quando o receptor recebe correctamente o sinal, soa um apito de confirmação.
• Se não ouvir o apito, pressione novamente a tecla do comando.

Suporte do comando à distância

① Monte o suporte.

② Ajuste o comando.

③ Para remover o comando (para usar na mão).

PRECAUÇÕES

• Tome precauções para impedir que as crianças possam engolir as pilhas.
• Tire as pilhas do comando quando não tencionar utilizar o aparelho por períodos prolongados, para evitar possíveis danos provocados por fuga de líquido das pilhas
• Se o líquido das pilhas entrar em contacto com a pele, boca ou olhos, lave imediata-mente com muita água e consulte o médico.
• As pilhas gastos deverão ser retiradas e colocadas nos receptáculos públicos próprios para o efeito.
• Não tente recarregar as pilhas.

Não misture pilhas covas com usadas, nem de tipos diferentes.

As pilhas devem durar aproximadamente um ano, em condições normais de funcionamento. Se o alcance do Comando à Distância reduzir significativamente, substitua as pilhas e prima a tecla de REPOSIÇÃO (RESET), utilizando o bico de uma esferográfica ou outro objecto pontiagudo.

1 Pressione a tecla de ligar/desligar (START/STOP) (Fig.6②8). O Indicador de funcionamento (vermelho) (OPERATION) (Fig. 3⑤) acende-se. Inicia-se o funcionamento do equipamento.

2 Pressione a tecla de seleção de funções (MASTER CONTROL) (Fig. 6 ②1) para seleccionar o modo desejado.

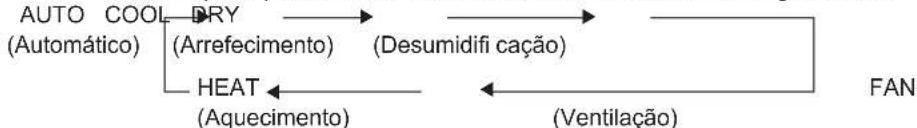

Cada vez que se pressiona a tecla, o modo de funcionamento muda da seguinte forma:

Cerca de 3 segundos depois, reaparecerão todos os indicadores no visor.

Seleção da temperatura

Prima a tecla de ligar/desligar (START/STOP) (Fig.6 ^22 ).

Tecla ▲: Pressionar para aumentar a temperatura.

Tecla ▼ : Pressionar para diminuir a temperatura.

● Gama de temperaturas seleccionáveis no termostato:

Aquecimento 16 a 30 °C

Arrefecimento/Desumidificação....18 a 30 °C

Em ventilação (FAN) a temperatura pretendida na sala não pode ser seleccionada no termostato (o indicador de temperatura não aparece no visor).

Após 3 segundos, reaparecerão todos os indicadores no visor.

A temperatura seleccionada no termostato deverá ser considerada um valor standard, podendo ser um pouco diferente da temperatura real da sala

Seleção da Velocidade do Ventilador

Pressione a Tecla de seleção de temperatura/hora (SET TEMP./SET TIME) (Fig. 6②7)

Cada vez que pressionar a tecla, a velocidade do ventilador muda do seguinte modo:

Após 3 segundos, reaparecerão todos os indicadores no visor.

Aquecimento: O ventilador funciona lentamente no início, ou quando a temperatura do ar insuflado é relativamente baixa; a velocidade do ventilador vai aumentando à medida que sobe a temperatura do ar insuflado.

Arrefecimento: À medida que a temperatura da sala se aproxima do valor seleccionado, a velocidade do ventilador vai baixando.

Ventilação: O ventilador liga e desliga alternadamente; quando ligado. funciona em velocidade baixa.

O ventilador funcionará numa velocidade muito baixa no modo de funcionamento monitor e no início do modo de aquecimento.

Funcionamento SUPER SILENCIOSO (SUPER QUIET)

Quando programar para Quiet:

Inicia-se o modo super silencioso (SUPER QUIET), o fluxo de ar da unidade interior é reduzido por forma a conseguir um funcionamento mais silencioso.

- O funcionamento super silencioso não pode ser usado na função de Desumidificação. (o mesmo se verifica quando selecciona o modo desumidificação durante o funcionamento em modo automático (AUTO)).

- Durante o funcionamento super silencioso, o desempenho do Aquecimento e do Arrefecimento serão ligeiramente reduzidos. Se a sala não aquecer/arrefecer quando utilizar o modo de Funcionamento SUPER SILENCIOSO (SUPER QUIET), ajuste a velocidade do ventilador do aparelho de ar condicionado.

Exemplo: Quando se selecciona a temperatura para 26 °C.

Acerca do Funcionamento de ALTERAÇÃO AUTOMÁTICA

AUTOMÁTICA:

- Quando AUTO CHANGEOVER (ALTERAÇÃO AUTOMÁTICA) é primeiro seleccionado, a ventoinha funciona a uma velocidade muito baixa, durante aproximadamente 1 minuto, durante este período a unidade detecta as condições da sala e selecciona o modo de funcionamento apropriado.

Se a diferença entre a definição do termóstato e a temperatura actual da sala for mais de +2 °C → funcionamento de arrefecimento ou de desumidifi cação

Se a diferença entre a definição do termóstato e a temperatura actual da sala for até ±2 °C → funcionamento de Monitor

Se a diferença entre a definição do termóstato e a temperatura actual da sala for mais de -2^ funcionamento de Aquecimento

- Quando o aparelho de ar condicionado tiver ajustado a temperatura da sua sala até perto da definição no termóstato, este iniciará o funcionamento de monitor. No modo de funcionamento de monitor, a ventoinha funciona a baixa velocidade. Se a temperatura da sala alterar subsequente, o aparelho de ar condicionado selecciona mais uma vez o funcionamento apropriado (Aquecer, Arrefecer) para ajustar a temperatura para o valor defi nido no termóstato.

(O limite do funcionamento de monitor é de ±2 °C relativamente à definição no termóstato.)

- Se o modo seleccionado automaticamente pela unidade não for o que pretende, seleccione um dos modos de funcionamento (HEAT, COOL, DRY, FAN).

Notas sobre os modos de funcionamento

AQUECIMENTO:

• Utiliza-se para aquecer a sala.
• Ao seleccionar o modo de aquecimento, o ventilador funcionará a uma velocidade muito baixa, durante 3 a 5 minutos, mudando em seguida para a velocidade seleccionada.
• Quando a temperatura ambiente for muito reduzida, é possível que se forme gelo na unidade exterior, podendo o seu desempenho sofrer uma redução. Para remover o gelo, a unidade entrará automaticamente no ciclo de descongelação com alguma frequência. Durante o funcionamento da Descongelação Automática, o Indicador de funcionamento (vermelho) (OPERATION) [Fig. 3 ⑤] fi cará intermitente e o funcionamento em aquecimento será interrompido.
• O sistema da bomba de aquecimento aquece o compartimento circulando o ar quente à volta das partes do compartimento.

FRIO:

- Utiliza-se para arrefecer a sala.

DESUMIDIFICAÇÃO:

• Utiliza-se para arrefecer um pouco, enquanto desumidifi ca a sala.
• Não deve aquecer a sala durante o processo de desumidifi cação.
• Durante o modo de desumidificação o ventilador funciona a baixa velocidade; para poder ajustar a humidade da sala, é possível que o ventilador da unidade interior pare de vez em quando. Também, a ventoinha poderá funcionar a velocidade muito baixa enquanto ajusta a humidade da sala.
• A velocidade do ventilador não pode ser alterada manualmente, uma vez seleccionado o modo de desumidifi cação.

VENTILAÇÃO:

- Utiliza-se para fazer circular o ar pela sala sem alteração de temperatura.

Em modo de aquecimento:

Regule o termostato de modo a que a temperatura seleccionada seja superior à da sala. Caso contrário o aparelho não funcionará em aquecimento.

Em modo de arrefecimento/desumidifi - cação:

Regule o termostato de modo a que a temperatura seleccionada seja inferior à da sala. Caso contrário o aparelho não funcionará em arrefecimento/desumidifi cação (em modo de arrefecimento, apenas funcionará o ventilador).

Em modo de ventilação:

O aparelho não funcionará em aquecimento nem arrefecimento.

Antes de utilizar a função de temporização, verifique se o relógio do comando à distância está certo (ver a página 5).

Para utilizar a temporização de arranque (ON), e de paragem (OFF).

1 Prima a tecla de ligar/desligar (START/STOP) (Fig. 6 ^28 ). (se a unidade já está em funcionamento, passe ao passo 2)

A lâmpada vermelha de funcionamento (OPERATION) da unidade interior acende (Fig. 3 ⑤).

2 Prima a tecla de temporização (TIMER MODE) (Fig. 6 ②) para seleccionar o início ou paragem de temporização (ON) ou (OFF).

A Lâmpada verde do temporizador (TIMER) da unidade interior acenderá (Fig. 3 ⑥)

3 Utilize as teclas de DEFINIÇÃO DO TEMPORIZADOR (TIMER SET) [Fig. 6 26] para ajustar a temporização de paragem (OFF) ou de arranque (ON) pretendida.

Após 5 segundos reaparecerão todos os indicadores.

UTILIZAÇÃO DA TEMPORIZAÇÃO PROGRAMADA

1 Pressione a tecla de ligar/desligar (START/STOP) (Fig. 6 ②8) (se a unidade já está em funcionamento, passe ao passo 2)

A lâmpada vermelha de funcionamento (OPERATION) da unidade interior acenderá (Fig. 3 ⑤).

2 Seleccione as horas desejadas de fi nal da temporização (OFF) e de início (ON)

Veja a secção “Para utilizar a temporização de arranque (ON), e de paragem (OFF)” para seleccionar o modo e as horas desejadas.

Após 3 segundos, reaparecerão todos os indicadores.

A lâmpada verde de temporização (TIMER) (Fig. 3 ⑥) da unidade interior acenderá.

3 Prima o botão da temporização (TIMER MODE) (Fig. 6 25) para seleccionar o funcionamento com temporização programada (PROGRAM) (aparecerá a indicação OFF → ON ou OFF ← ON).

No visor aparecerá alternadamente “OFF-timer” (final de temporização) e “ON-timer” (início de temporização), passando em seguida a mostrar a hora programada para a primeira função.

- Inicia-se então a temporização programada. (se a primeira função seleccionada foi “ON timer”, o aparelho desligar-se-á de imediato)

Após 5 segundos, reaparecerão todos os indicadores.

Notas sobre a temporização programada

• A temporização programada permite-lhe programar o final e início de funcionamento de uma forma integrada. Permite programar o início e posterior final de funcionamento, ou o inverso: programar a paragem e posterior início de funcionamento dentro de um período de 24 horas.
• A primeira função de temporização será aquela que estiver mais próxima da hora actual. A sequência de funcionamento é a indicada pelas setas visualizadas no visor do comando à distância (OFF → ON, ou OFF ← ON).
• Exemplo de temporização programada: o aparelho desligar-se depois de se ir deitar (final de temporização) e arrancar de manhã antes de se levantar (início de temporização).

Para cancelar a temporização:

Utilize a tecla do modo de temporização (TIMER MODE) para seleccionar a opção "CANCEL" (cancelar).

O aparelho retomará o seu funcionamento normal.

Para alterar a selecção de temporização

Siga os passos 2 e 3.

Para desligar o aparelho durante a temporização

Prima a tecla de ligar/desligar (START/STOP).

Para alterar as condições de funcionamento

Se desejar alterar as condições de funcionamento (modo, velocidade do ventilador, selecção da temperatura), depois de ter programada a temporização, espere que reapareçam todos os indicadores no visor, e em seguida prima as teclas adequadas para a selecção do funcionamento desejado.

Para cancelar o temporizador

Utilize a tecla do modo de temporização (TIMER MODE) para seleccionar a opção "CANCEL" (cancelar).

O aparelho de ar condicionado retornará à funcionamento normal.

Para alterar a selecção de temporização

1. Siga as instruções dadas no ponto "Para utilizar a temporização de arranque (ON), e de paragem (OFF)" para a seleção de temporização desejada.

2. Prima a tecla da temporização (TIMER MODE) para seleccionar OFF → ON ou OFF ← ON.

Para desligar o aparelho durante a temporização

Prima a tecla de ligar/desligar (START/STOP).

Para alterar as condições de funcionamento

Se desejar alterar as condições de funcionamento (modo, velocidade do ventilador, selecção da temperatura), depois de ter programada a temporização, espere que reapareçam todos os indicadores no visor, e em seguida prima as teclas adequadas para a selecção do funcionamento desejado.

FUNCIONAMENTO DA PARAGEM AUTOMÁTICA - FUNÇÃO "SLEEP"

A diferença entre esta e as outras funções de temporização, é que a função “SLEEP” utiliza-se para marcar o tempo que queremos que o aparelho funcione.

Utilização da temporização (SLEEP) de desligar automático

Estando o aparelho ligado ou desligado, prima a tecla de paragem automática (SLEEP) (Fig. 6 20).

A lâmpada vermelha de funcionamento (OPERATION) (Fig. 3 ⑤) da unidade interior e a lâmpada verde do temporizador (TIMER) (Fig. 3 ⑥), acendem.

Prima a tecla de programação de paragem (SLEEP) (Fig. 6 ⑳) novamente e acerte o relógio através das teclas TIMER SET (＋/＋)(Fig. 6 ⑳).

Ajuste a hora enquanto o Visor do modo TIMER estiver piscando (por aproximadamente 5 segundos.)

Tecla + : Pressionar para adiantor a hora.

Tecla - : Pressionar para atrasar a hora.

Após 3 segundos reaparecerão todos os indicadores.

Para cancelar o temporizador

Utilize a tecla do modo de temporização (TIMER MODE) para seleccionar a opção "CANCEL" (cancelar).

O aparelho retomará o funcionamento normal.

Para desligar o aparelho durante a temporização

Prima a tecla de ligar/desligar (START/STOP).

Notas sobre a função paragem automática (SLEEP)

Para evitar o calor ou frio excessivos enquanto está a dormir, a função (SLEEP) modifica automaticamente a temperatura seleccionada no termostato. de acordo com o tempo programado. Quando terminar o tempo programado, o aparelho desliga-se.

Durante o funcionamento em aquecimento:

Uma vez seleccionada a função “SLEEP”, a temperatura baixa automaticamente 1 °C em cada 30 minutos, até um total de 4 °C, mantendo então esse valor até ao fi nal do tempo programado.

Ajustes da função paragem automática (SLEEP) em aquecimento

Durante o funcionamento em arrefecimento/desumidifi cação Depois de seleccionada a função “SLEEP”, a temperatura aumenta automaticamente de 1 °C em cada 60 minutos. Quando a temperatura subir um total de 2 °C, esta mantém-se até que termine o tempo que se programou.

Ajustes da função paragem automática (SLEEP) em arrefecimento

FUNCIONAMENTO MANUAL AUTO

Utilize o funcionamento Manual Auto (MANUAL AUTO) quando não for possível utilizar o comando à distância.

Como utilizar os comandos da unidade interior

Prima a tecla de funcionamento manual/automático (MANUAL AUTO) (Fig.2 ②) do painel de comando da unidade interior.

Para parar o funcionamento, prima de novo a tecla de funcionamento manual/automático (MANUAL AUTO) (Fig.2②).

(O painel de comando encontra-se dentro da Painel de Abrir.)

- Se ligar o aparelho no comando da unidade interior, este funcionará da mesma forma como se tivesse seleccionado o modo de funcionamento automático (AUTO) no comando à distância (ver Página 7).

- A velocidade do ventilador será AUTO e o ajuste do termostato será o standard.(24°C)

• Ajuste as direcções para cima, para baixo, para a esquerda e para a direita do ar, utilizando os botões de direcção do ar (AIR DIRECTION) do comando à distância.
• Use os botões de direcção do ar (AIR DIRECTION) depois de o funcionamento da unidade interior se ter iniciado e as alhetas deflectoras da direcção do fluxo de ar terem parado.

Ajuste da direcção vertical do ar

Prima a tecla de SET (defi nir) (Vertical)(Fig.6⑲).

Cada vez que prime a tecla, a direcção do ar muda da seguinte forma:

Tipos de ajustes da direcção do fl uxo de ar:

①,②,③ : En modo de arrefecimento e desumidifi cação ④,⑤,⑥ : En modo de aquecimento

A leitura no visor do comando à distância não é alterada

- Utilize os ajustes da direcção do fluxo de ar, dentro das margens acima referidas. - A direcção do fluxo de ar vertical ajusta-se automaticamente, de acordo com o modo de funcionamento seleccionado.

En modo de arrefecimento/desumidificação : fluxo de ar horizontal ①

En modo de aquecimento : fl uxo descendente ⑤

- En modo de funcionamento AUTO, no primeiro minuto após o início do funcionamento, o fl uxo de ar é horizontal①; a direcção do ar poderá ser ajustada durante este período.

- Direcção ① ← ② Apenas a direcção da Alheta Deflectora da Direcção do Fluxo de Ar se altera; a direcção do Difusor de Energia não se altera.

Regulação da direcção horizontal do fluxo de ar

Prima o botão SET (definir) (Horizontal)(Fig. 6 30).

- Cada vez que premir o botão, o alcance da direcção do ar altera da seguinte forma:

A leitura no visor do comando à distância não é alterada

PERIGO!

- Nunca coloque os dedos ou outros objectos dentro dos orifícios de saída do ar, porque o ventilador due está no interior funciona a alta velocidade, podendo provocar danos pessoais.

- Utilize sempre a tecla de direcção do fl uxo de ar (SET) para ajustar as alhetas deflectoras do fluxo de ar vertical. Se tentar movê-las manualmente, pode provocar mau funcionamento; neste caso, deligue o aparelho e ligue novamente. As alhetas defectoras deverão retomar o seu funcionamento normal.

- Em modo de funcionamento de arrefecimento e desumidifi cação, não coloque as alhetas deflectoras na posição de aquecimento durante períodos prolongados, porque o vapor de água pode condensar-se junto das alhetas provocando a queda de gotas de água do aparelho. Em modo de funcionamento de arrefecimento e desumidifi cação, se deixar as alhetas deflectoras na posição de aquecimento (④ a ⑧) durante mais de 30 minutos, findo este tempo retomarão a sua posição ③ automaticamente.

- Quando se utiliza o aparelho numa sala com crianças, idosos o doentes, a direcção do ar e a temperatura da sala devem ser seleccionadas, tendo em contas as circunstâncias.

Seleção do funcionamento de "leque" (SWING)

Prima o botão de “leque” (SWING) (Fig. 6 ③1).

O visor de "leque" (SWING) (Fig. 7 ④) acender-se-á.

Cada vez que prime o botão de “leque” (SWING), o modo de “leque” altera da seguinte forma:

Para interromper o funcionamento de "leque" (SWING)

Prima o botão de "leque" e seleccione STOP.

A direcção do fluxo de ar voltará à definição em que se encontrava antes do funcionamento de "leque".

Acerca do funcionamento de "leque"

• Leque" para cima/baixo: O modo de "leque" inicia-se utilizando a amplitude a seguir indicada, de acordo com a actual direcção do fl uxo de ar.
  A direcção do fl uxo de ar é 1–4 (para arrefecimento, desumidifi cação).
  Com a alheta deflectora da direcção do fluxo de ar superior na posição horizontal, a mesma desloca-se (em leque) para dirigir o fl uxo de ar para uma área ampla.
  A direcção do fl uxo de ar é 3-6 (para aquecimento).
  Com as alhetas deflectoras da direcção do fluxo de ar reguladas para fl uxo de ar descendente ou directamente para baixo, o fl uxo de ar é dirigido principalmente para o chão.

• "Leque" para a esquerda/direita: As alhetas defl ectoras da direcção do fl uxo de ar deslocam-se (em leque) para a direcção do fl uxo de ar esquerda/direita.

• "Leque" para cima/baixo/esquerda/direita: As alhetas deflectoras da direcção do fluxo de ar deslocam-se (em leque) nas direcções do fl uxo de ar para cima/baixo e esquerda/direita.
• O funcionamento de “leque” pode parar temporariamente quando o ventilador não estiver a funcionar, ou quando estiver a funcionar a velocidades muito reduzidas.
• Se o botão SET (defi nir) (Vertical) for premido durante a operação de oscilação para cima/baixo, essa operação será interrompida e se o botão SET (defi nir) (Horizontal) for premido durante a operação de oscilação para a esquerda/direita, essa operação será interrompid.

OPERAÇÃO DE DESUMIDIFICAÇÃO EM ESPIRAL

A unidade interior pode ser desumidificada ao premir a tecla de desumidificação em espiral (COIL DRY) na Unidade de Controlo Remoto de modo a evitar bolor e limitar o desenvolvimento de bactérias.

A operação de desumidificação em espiral (COIL DRY) funcionará durante 20 minutos depois de premir a tecla de desumidificação em espiral (COIL DRY) e esta parará automaticamente.

Para seleccionar a operação de desumidifi cação em espiral (COIL DRY)

Prima o botão COIL DRY (Fig. 6 ^23 ) durante o funcionamento ou aquando da paragem.

O visor de desumidifi cação em espiral (COIL DRY) (Fig.7④2) acenderá. A seguir este desaparecerá 20 minutos depois.

Para cancelar a operação de desumidifi cação em espiral (COIL DRY)

Prima o botão START/STOP (Fig. 6 ^28 ) durante o funcionamento de COIL DRY.

O visor de desumidifi cação em espiral (COIL DRY) (Fig.7④2) apagar-se-á. Depois a operação pára.

Acerca da operação de desumidifi cação em espiral (COIL DRY).

• Prima novamente a tecla de desumidificação em espiral (COIL DRY) durante a Operação de desumidificação em espiral (COIL DRY), a operação de desumidificação em espiral (COIL DRY) pode ser redefi nida.
• A operação de desumidificação em espiral (COIL DRY) não tirar o bolor ou bactérias existentes e também não tem efeito de esterilização.

PRECAUÇÕES

• Antes de limpar a unidade, desligue o aparelho e corte a alimentação de corrente eléctrica (retire a fi cha de tomada de corrente ou desligue o disjuntor)
• Certifi que-se se a grelha de entrada de ar (Fig.1⑧) está bem montada.

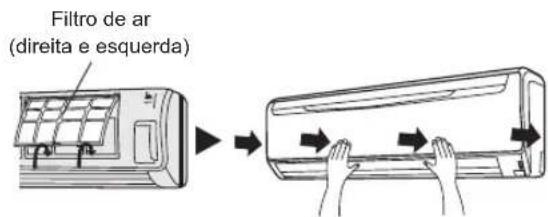

• Ao retirar e repor os filtros de ar, não toque nas alhetas do permutador, para evitar ferimentos.

• Para evitar desgaste excessivo de peças e componentes ou mau funcionamento do condicionador de ar, o usuário/consumidor deverá realizar manutenção preventiva através de uma assistência técnica credenciada periodicamente. Para saber a periodicidade da manutenção preventiva, o consumidor deve consultar o instalador credenciado ou uma assistência técnica credenciada.

• Quando se utiliza por periodos de tempo prolongados, pode acumular-se sujidade no interior da unidade, reduzindo assim o seu rendimento. Recomenda-se uma inspecção regular à unidade. Para mais informações, consulte o instalador autorizado.
• Recomenda-se ao usuário/consumidor exigir uma cópia da Ordem de Serviço sempre que houver visita de uma assistência técnica para verifi cação, manutenção, teste ou reparação do produto.
• Quando limpar o exterior da unidade, nunca utilize água cuja temperatura seja superior a 40°C, produtos abrasivos fortes ou agentes voláteis como por exemplo benzina e diluentes.
• Não exponha a envolvente da unidade a produtos insecticidas e lacas para cabelos.
• Depois do aparelho estar sem funcionar durante um período prolongado (1 mês ou mais) inicie o funcionamento em modo de ventilação durante aproximadamente meio dia para retirar a humidade entretanto formada no seu interior.

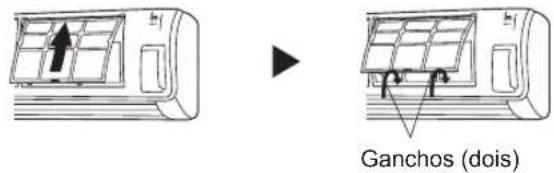

Limpeza da grelha de entrada de ar

1. Retire a grelha de entrada de ar

① Coloque os dedos por detrás de ambos os bordos inferiores do painel da grelha e puxe-o para si levantando-o. A meio do trajecto o painel parece prender, mas continue a levantá-la e retire-a.
② Puxe além da captura de intermediário e abra a Grelha de entrada de ar largo de forma que isto fi que horizontal.

Grelha de entrada

2. Limpe com água

Utilize um aspirador para retirar todo o pó acumulado, e limpe em seguida seque com um pano húmido.

3. Colocação da grelha de entrada de ar

① Pull as Botão todo o modo.
② Segure o grille horizontal e fixe a esquerda e direito cabo montando em o portes ao topo de painel.
③ Carregue no local indicado pela seta do diagrama e feche a grelha de entrada de ar.

Limpeza do fi Itro de ar

1. Abra a grelha de entrada de ar e retire o fi ltro de ar.

2. Utilize um aspirador para retirar toda a sujidade. Se o fi Itro estiver muito sujo, pode lavá-lo

Neste caso deve secá-lo à sombra.

3. Reinstale o fi Itro e a grelha de entrada de ar

① Alinhe os lados do filtro com o painel e pressione-o com cuidado até ao fundo, verificando se as linguetas inferiores ficaram correctamente encaixadas nos orifícios respectivos.

(A título de exemplo, a desenho mostra a unidade sem a gre-lha de entrada de ar instalada.)

• Utilize um aspirador para retirar todo o pó acumulado no fi Itro de ar, ou lave-o com água morna e detergente neutro., seque-o muito bem à sombra, antes de voltar a instalá-lo no aparelho.
• Se se acumula muito pó no filtro de ar, o caudel de ar baixa, reduzindo assim a efi ciência do aparelho e aumentando o ruído.
• Em utilização normal, os fi Itros devem ser limpos de duas em duas semanas.

Instalação do fi Itro de limpeza de ar

1. Abra a grelha de entrada de ar e retire os fi ltros de ar.

② Engate a lingueta em ambas as extremidades do fi Itro nos dois ganchos da parte posterior da estrutura do fi Itro de limpeza de ar.

Cuidado para que o fi Itro de limpeza de ar não saia da estrutura.

③ Engate os quatro pontos de fi xação na parte superior e inferior da estrutura do fi Itro de limpeza de ar nos ganchos.

3. Instale os dois fi Itro de ar e feche a gre-lha de entrada de ar.

- Quando são utilizados filtros de limpeza de ar, o efeito pode ser incrementado regulando a velocidade da ventoinha para elevada (High).

Substituição de fi Itros de limpeza de ar sujos

Substitua os fi Itros pelos componentes que se seguem (adquiridos em separado).

● FILTRO DE LIMPEZA DE AR EM CATEQUINA DE POLIFENOL : UTR-FA13-1
● Filtro desodorizante de iões negativos: UTR-FA13-2

1. Abra a grelha de entrada de ar e retire os fi Itros de ar.

2. Substitua-os pelos dois novos.

① Retire os fi Itros de limpeza de ar usados na ordem inversa à da instalação.
② Instale do mesmo modo que o indicado para a instalação do conjunto do fi itro de limpeza de ar.

3. Instale os dois fi ltros de ar e feche a gre-lha de entrada de ar.

Relativamente aos fi Itros de limpeza de ar

FILTRO DE LIMPEZA DE AR EM CATEQUINA DE POLIFE-NOL (uma folha)

• Os fi Itros de limpeza de ar são descartáveis. (Não podem ser lavados e reutilizados.)
• Após abertura da embalagem, use os fi Itros de limpeza de ar com a maior brevidade possível.
  (O efeito de limpeza do ar diminui quando os filtros são deixados em embalagens abertas.)
• De uma forma geral, os fi ltros devem ser trocados trimestralmente.

Adquira filtros de limpeza de ar delicados (UTR-FA13-1) (vendidos em separado) para substituir os usados.

[Fitro desodorizante de iões negativos (uma folha) — azul claro]

- Os filtros devem ser trocados de três em três anos, para manter o efeito desodorizante.

- A estrutura do fi Itro não é um produto descartável.

Adquira filtros desodorizantes delicados (UTR-FA13-2) (vendidos em separado) quando substituir os fi Itros.

Manutenção de fi Itros desodorizantes

Para manter o efeito desodorizante, limpe o filtro da maneira que se segue trimestralmente.

① Retire o fi ltro desodorizante.

② Limpe com água e seque ao ar.

1) Lave os fi Itros com água quente a alta pressão até que a superfície desdes esteja totalmente coberta com água. Lave com detergente neutro diluente.

Nunca esprema nem esfregue, pois tal poderá danifi car o efeito desodorizante.

2) Enxagúe com água corrente.

3) Seque à sombra.

③ Volte a instalar o fi Itro desodorizante.

ADVERTÊNCIA

Em caso de avaria (cheiro a queimado, etc.) desligue imediatamente o aparelho de ar condicionado, desligue o disjuntor ou a ficha de alimentação e chame a assistência técnica autorizada.

Desligar apenas o interruptor da unidade não desligará completamente a unidade da fonte de alimentação. Certifique-se sempre de que desliga o disjuntor ou a ficha de alimentação para se assegurar de que a corrente foi completamente desligada.

Antes de solicitar a presença de um técnico, verifi que o seguinte:

	Sintoma Pontos a verifi car		Ver Pág
Funções normais	A unidade não funciona imediatamente	Se se ligar o aparelho antes de 3 minutos após ter sido desligado, ou alterar o modo de funcionamento, um dispositivo protector impedirá a unidade de funcionar durante 3 minutos.O mesmo se passa quando se corta a alimentação de corrente.	—
	Ruido	Poderá ouvir-se ocasionalmente um borbulhar durante o funcionamento ou imediatamente após desligar. Este som é normal e resulta do fl uir do líquido refrigerante.Durante o funcionamento, devido às diferenças de temperatura. é possível que se oicam alguns ruídos devidos à contracção e expansão do material.	—
		Durante o funcionamento em calor, pode ouvir-se um pequeno ruido. Este som produz-se durante a descongelação.	15
	Cheiros	Podem notar-se alguns cheiros emitidos pelo aparelho. Isto é devido à absorção dos próprios cheiros da sala, pelo aparelho. (móveis, tabaco, etc.).	—
	Emite vapor de água	Quando a funcionar em arrefecimento ou desumidificação por vezes verifi ca-se a emissão de vapor de água da unidade interior. Isto é devido à diferença de temperatura entre o ar da sala a climatizar e o ar à saída do aparelho.	—
		A funcionar em aquecimento, o mesmo poderá acontecer na unidade exterior durante a descongelação.	15
Funções normais	Fluxo de ar fraco ou parado	No inicio do funcionamento em modo de aquecimento, a velocidade do ventilador é muito baixa, até que o interior do aparelho aqueça.Durante o funcionamento em modo de aquecimento, pode acontecer parar o ventilador da unidade exterior, com eventual saída de vapor da unidade. Isto deve-se à descongelação.	—
		Durante o funcionamento em aquecimento, a unidade interromperá temporariamente o funcionamento (entre 7 e 15 minutos) enquanto o modo de Descongelação Automática funcionar. Durante o funcionamento no modo de Descongelação Automática, o Indicador de funcionamento (OPERATION) fica intermitente.	15
		É possível que o ventilador funcione com a velocidade muito lenta em modo de desumidifi cação ou quando o aparelho está a monitorizar a temperatura da sala.	6
		Em modo de funcionamento super silencioso, o ventilador trabalha a velocidade muito baixa.	6
		Em modo de funcionamento de automático (AUTO) no período de monitorização o ventilador funciona em velocidade muito baixa.	6
	Sai água da unidade exterior	Em modo de funcionamento de aquecimento, pode produzir-se água na unidade exterior, devido ao processo de descongelação automática.	15

	Sintoma Pontos a verifi car		Ver Pág
Verifi que novamente	Não funciona	● Desligou-se a ficha de alimentação da corrente?● Ocorreu uma falha de alimentação de corrente?● O disjuntor terá disparado?	—
		● A temporização funciona?	8 - 9
	Arrefecimento ou aquecimento insufi cientes	● O fi Itro de ar está sujo?● Não há obstruções na entrada e saída do ar?● Regulou correctamente o termostato?● Há alguma porta ou janela aberta?● Funcionando em modo de arrefecimento, há alguma janela que deixe entrar muita luz do sol? (feche as cortinas)● Funcionando em modo de arrefecimento, há demasiadas pessoas na sala, ou outra qualquer fonte de calor?	—
		● Foi seleccionado o modo de funcionamento super silencioso?	6
	A unidade não funciona de acordo com o seleccionado no comando	● As pilhas do comando à distância estão gastos?● As pilhas do comando à distância estão bem colocadas?	5

Se o problema persistir depois de efectuar estas verificações, se detectar cheiro a queimado ou se o Indicador de funcionamento (OPERATION) (Fig. 3 ⑤) e o Indicador de temporização (TIMER) (Fig. 3 ⑥) fi carem intermitentes em simultâneo ou se apenas o Indicador de temporização (TIMER) (Fig. 3 ⑥) ficar intermitente, interrompa imediatamente o funcionamento, desligue a Ficha de Alimentação e consulte um técnico de assistência autorizado.

CONSELHOS PARA UM BOM FUNCIONAMENTO

Funcionamento e rendimento

Rendimento em Aquecimento

- Este aparelho utiliza um sistema de bomba de calor, que absorve o calor do ar exterior para o interior. Como resultado, a sua capacidade de produzir calor reduz-se à medida que a temperatura exterior baixa.

Se achar que o calor produzido não é suficiente, aconselhamos a utilizar o aparelho juntamente com outros sistemas de aquecimento.

- Os aparelhos do tipo bomba de calor, fazem a circulação do ar quente para aquecer o ar ambiente. Como resultado, é necessário algum tempo para aquecer todo o local.

Descongelação automática controlada por microprocessador

- Quando a temperatura do ar exterior é baixa e a humidade é alta, no modo de aquecimento, pode produzirse gelo dentro da unidade exterior, reduzindo o seu rendimento.

Para controlar esta situação, existe um microprocessador automático incorporado, que activa o ciclo de descongelação quando necessário. Nesta fase, há uma interrupção momentânea do modo de funcionamento. O ciclo de descongelação é rápido (de 7 a 15 minutos). Durante o funcionamento no modo de Descongelação Automática, o Indicador de funcionamento (vermelho) (OPERATION) fi ca intermitente.

Em caso de falha de alimentação

Reinicio automático

• Se houver um corte de corrente eléctrica, o aparelho reiniciará automaticamente o seu funcionamento no modo anterior, logo que ela seja restabelecida.

• O funcionamento ajusta-se no modo em que estava a funcionar antes do corte de energia, no seu modo anterior.

• Se ocorrer um corte de energia durante a operação do timer, o timer será reinicializado e o aparelho iniciará (ou parará) a operação no novo ajuste. Caso este tipo de timer falhe, a lâmpada indicadora verde TIMER começará a piscar (ver pág.4).

• O uso de outros aparelhos elétricos (barbeadores elétricos, etc.) ou uso próximo de um transmissor de rádio sem fi o pode causar um mau funcionamento do aparelho de ar condicionado. Neste caso, desconecte o cabo de alimentação temporariamente, conecte-o de novo, e use o comando à distância para continuar a operação.

Gama de temperatura e humidade

	Funcionamento em Arrefecimento	Funcionamento em Desumidifi cação	Funcionamento em aquecimento
Temperatura externa	Aprox. -10 °C a 46 °C	Aprox. -10 °C a 46 °C	Aprox. -15 °C a 24 °C
Temperatura interna	Aprox. 18 °C a 32 °C	Aprox. 18 °C a 32 °C	Aprox. 30 °C ou menos

• Ao utilizar o aparelho com temperaturas mais altas que as indicadas, o circuito de protecção automático, pode activar-se, para evitar danos no circuito interno do apparelho. Se utilizarmos o aparelho com temperaturas mais baixas do que as indicadas, nos modos de arrefecimento e desumidificação, o permutador de calor pode congelar-se causando fugas de água ou outros problemas de funcionamento.
• Não utilize o aparelho para outros fins. Utilize-o apenas para Aquecimento, Arrefecimento, Desumidificação ou ventilação, para climatização de casas domésticas, escritórios, etc..
• Se a unidade for utilizada em condições de elevada humidade durante longos períodos de tempo, poder-se-á formar condensação na superfície da unidade interior que cairá em gotas para o solo ou outros objetos que se encontrem debaixo dela. (Aprox. 80% ou mais).
• Se a temperatura exterior for inferior aos valores indicados na lista acima, a unidade exterior pode interromper o funcionamento durante algum tempo de modo a manter um funcionamento seguro do aparelho.

ESPECIFICAÇÕES

MODELO
UNIDADE INTERIOR		ASBA24LFC ASBA30LFC
UNIDADE EXTERIOR		AOBR24LFL AOBR30LFT
TIPO		AQUECIMENTO E REFRIGERAÇÃO TIPO SPLIT (CICLO INVERSO)
ALIMENTAÇÃO		220 V ~ 60 Hz
REFRIGERAÇÃO
CAPACIDADE [kW]		7.03 7.91
		[BTU/h]	24,000 27,000
ENTRADA DE ENERGIA [kW]		2.16 2.44
CORRENTE (MÁXIMO) [A]		9.9 (13.5) 11.2 (17.0)
GRAU DE EFICIÊNCIA DE ENERGIA [kW/kW]		3.26 3.24
CIRCULAÇÃO DE AR	UNIDADE INTERIOR [m3/h]	1,100	1,100
	UNIDADE EXTERIOR [m3/h]	2,470	3,600
AQUECIMENTO
CAPACIDADE [kW]		7.91 9.08
		[BTU/h]	27,000 31,000
ENTRADA DE ENERGIA [kW]		2.31 2.77
CORRENTE (MÁXIMO) [A]		10.6 (18.5)	12.7 (19.0)
GRAU DE EFICIÊNCIA DE ENERGIA [kW/kW]		3.42 3.28
CIRCULAÇÃO DE AR	UNIDADE INTERIOR [m3/h]	1,120	1,150
	UNIDADE EXTERIOR [m3/h]	2,570	3,600
PRESSÃO MÁX. [MPa]		4.12 4.12
REFRIGERANTE (R410A) [kg]		1.65 2.10
DIMENSÕES E PESO (NET)
UNIDADE INTERIOR
ALTURA [mm]		320
LARGURA [mm]		998
PROFUNDIDADE [mm]		228
PESO [kg]		14
UNIDADE EXTERIOR
ALTURA [mm]		578	830
LARGURA [mm]		790	900
PROFUNDIDADE [mm]		315	330
PESO [kg]		43	61
