MANUAL DE UTILIZADOR Airstage ASYE14GACH FUJITSU

MANUAL DE FUNCIONAMIENTO

MANUAL DE FUNCIONAMENTO

Guarde este manual para consulta futura.

CONSIGNES DE SÉCURITÉ .... 1

NOMENCLATURE DES COMPOSANTS .... 1

FONCTIONNEMENT MANUEL AUTOMATIQUE 2

RÉGLAGE DE LA DIRECTION DU FLUX D'AIR 2

CONSEILS DE FONCTIONNEMENT ...... 2

NETTOYAGE ET ENTRETIEN 3

DÉPANNAGE....4

SPÉCIFICATIONS....5

CONSIGNES DE SÉCURITÉ

MANUAL DE FUNCIONAMIENTO

N.° DE PIEZA 9377772084

FUNCIONAMIENTO MANUAL AUTO 2

CONSEJOS DE FUNCIONAMIENTO....2

LIMPIEZA Y MANTENIMIENTO 3

FUNCIONAMIENTO MANUAL AUTO

CONSEJOS DE FUNCIONAMIENTO

CONSIGLI PER IL FUNZIONAMENTO 2

CLEANING AND CARE (PULIZIA E MANUTENZIONE) 3

RISOLUZIONE DEI PROBLEMI....4

SPECIFICHE 5

CONSIGLI PER IL FUNZIONAMENTO

MANUAL DE FUNCIONAMENTO

REFERÊNCIA N.º 9377772084

Unidade interior do sistema VRF (Tipo mural)

ÍNDICE

PRECAUÇÕES DE SEGURANÇA.... 1

NOME DAS PEÇAS 1

OPERAÇÃO MANUAL AUTOMÁTICA 2

REGULAÇÃO DA DIRECÇÃO DA CIRCULAÇÃO DO AR.... 2

SUGESTÕES DE UTILIZAÇÃO 2

LIMPEZA E CUIDADOS 3

DETECÇÃO E RESOLUÇÃO DE PROBLEMAS 4

ESPECIFICAÇÕES......5

PRECAUÇÕES DE SEGURANÇA

- Antes de utilizar o aparelho, leia atentamente estas "PRECAUÇÕES" e utilize-o do modo correcto.

As instruções desta secção relacionam-se todas com a segurança; certifi que-se de que mantém as condições de funcionamento seguro.

- Nestas instruções, "ATENÇÃO" e "CUIDADO" têm os seguintes significados:

ATENÇÃO	Este sinal indica procedimentos que, se não forem realizados correctamente, poderão causar a morte ou ferimentos graves no utilizador.
CUIDADO	Este símbolo indica procedimentos que, se forem realizados incorrectamente, poderão resultar em lesões físicas no utilizador ou danos materiais.

PRECAUÇÕES DE UTILIZAÇÃO

ATENÇÃO

• Não se exponha directamente ao fluxo de ar proveniente do aparelho de ar condicionado durante um longo período de tempo.
• Não introduza os dedos ou objectos na porta de saída ou nas grelhas de admissão.
• Excepto numa EMERGÊNCIA, nunca desligue o disjuntor principal nem o disjuntor secundário das unidades interiores durante o funcionamento. Se o fi zer, provocará uma falha do compressor assim como fuga de água Primeiro, pare a unidade interior utilizando a unidade de controlo, o conversor ou o dispositivo de entrada externa e, depois, desligue o disjuntor.

Use sempre a unidade de controlo, o conversor ou o dispositivo de entrada externa para efectuar operações.

• Se o cabo de alimentação deste aparelho ficar danificado, deve ser substituído apenas pelos técnicos de assistência autorizados, visto que são necessárias ferramentas de uso especial e um cabo especificado.
• Se ocorrer uma fuga de refrigerante, extinga as chamas, ventile a divisão e entre em contacto com os técnicos de assistência autorizados.

CUIDADO

Providencie uma ventilação ocasional durante a utilização.

• Não utilize o aparelho de ar condicionado em aplicações que envolvam a conservação de comida, equipamentos de precisão ou obras de arte.
• Não coloque animais ou plantas directamente na passagem do fluxo de ar.
• Não direccione o fluxo de ar para lareiras ou aparelhos de aquecimento.

Não bloqueie nem cubra as portas de entrada e de saída.

Não se pendure nem coloque objectos no aparelho de ar condicionado.

- Não coloque vasos de flores ou recipientes com água em cima dos aparelhos de ar condicionado.

Não pendure objectos na unidade interior.

• Não coloque quaisquer objectos que não possam ficar molhados por baixo da unidade interior.
• Desligue o disjuntor eléctrico sempre que pretender limpar o aparelho de ar condicionado ou o fi Itro de ar.

Não derrame água ou solventes de limpeza diretamente sobre a uni- dade nem a lave com estes produtos.

Não exponha o aparelho de ar condicionado directamente à água.

Não utilize o aparelho de ar condicionado com as mãos molhadas.

• Verifique se existem danos no local de instalação.
• Utilize apenas com os filtros de ar instalados.

Não beba a água drenada do aparelho de ar condicionado. • Não aplique nenhuma pressão nas aletas do radiador. •

• Não utilize gases inflamáveis próximo do aparelho de ar condicionado. Não toque na tubagem durante o funcionamento.
• Certifique-se de que qualquer equipamento electrónico está a, pelo menos, 1 m de distância das unidades interior ou exterior.

Este aparelho não se destina a ser utilizado por pessoas (incluindo - crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, excepto se acompanhadas por um supervisor ou se tiverem recebido instruções relativas ao uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

Nota: Quando o modo de funcionamento é alterado no sistema de recuperação de calor, poderá ser necessário algum tempo até que a unidade fi que pronta para funcionar. Tenha em atenção que isso não é um erro.

PRECAUÇÕES DE INSTALAÇÃO

CUIDADO

Não tente instalar sozinho este aparelho de ar condicionado.

Esta unidade não possui qualquer peça que possa ser reparada pelo utilizador. Para reparações, consulte sempre os técnicos de assistência autorizados.

Se tiver que deslocar a unidade, consulte os técnicos de assistência • autorizados para desligar e instalar a unidade.

A unidade tem de ser ligada à terra.

• Certifique-se de que a instalação da tubagem foi efectuada correctamente para a drenagem.
• Evite instalar o aparelho de ar condicionado próximo de uma lareira ou outros aparelhos de aquecimento.

Quando instalar as unidades interior e exterior, tome precauções para evitar o acesso por parte de crianças.

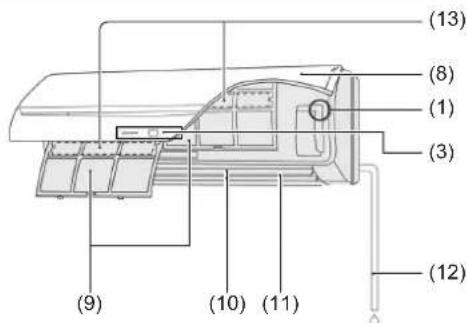

NOME DAS PEÇAS

(13) (8) (1) (3) (9) (10) (11) (12)

一^(1)

(3)

(4) (5) (6) (7)

(8)

(1) Painel de Controlo
(2) Botão MANUAL AUTO (MANUAL AUTOMÁTICO): este botão permite utilizar o aparelho quando o controlo remoto não está disponível.

(3) Luzes
(4) Luz de funcionamento (OPERATION) (verde): acende durante o funcionamento.
(5) Luz do temporizador (TIMER) (laranja): acende quando o temporizador está em funcionamento.
(6) Receptor do sinal do controlo remoto: esta é a área de recepção dos sinais enviados pelo controlo remoto.

(7) Luz do filtro (FILTER) (vermelha): acende se o filtro estiver sujo. Consulte a secção "LIMPEZA E CUIDADOS" para saber como limpar o fi Itro. A luz apaga quando prime o botão RESET (REDEFINIÇÃO) depois de a limpeza terminar.

Grelha de admissão(8)

Filtro de ar(9)

Aba de direcção do fl uxo de ar(10)

(11) Aba direita-esquerda (atrás da Aba de direcção do fluxo de ar) Mangueira de drenagem(12)

Filtro de limpeza de ar e desodorizante(13)

Controlo Remoto Sem Fios

Controlo remoto com fi os

Controlo remoto simples

OPERAÇÃO MANUAL AUTOMÁTICA

Utilize o modo de funcionamento manual/automático (MANUAL AUTO) no caso de ter perdido o controlo remoto ou se este não estiver disponível.

CUIDADO

Não prima o botão MANUAL AUTO (MANUAL AUTOMÁTICO) com as mãos molhadas ou objectos pontiagudos. Se o fi zer, poderá ocorrer um choque eléctrico ou uma avaria.

Prima o botão MANUAL AUTO (MANUAL AUTOMÁTICO) no painel de controlo em funcionamento.

O modo de funcionamento pode ser defi nido da forma apresentada em seguida.

Modo de funcionamento	AUTO: Quando não é possível seleccionar o modo Auto, a unidade funcionará do mesmo modo que a outra unidade interior do mesmo sistema. (Quando a outra unidade interior do mesmo sistema não estiver em funcionamento, o aparelho de ar condicionado irá funcionar no modo de arrefecimento.)
Velocidade da ventoinha	AUTO
A defi nir a temperatura	23 °C

Interrupção de Funcionamento

Prima o botão MANUAL AUTO (MANUAL AUTOMÁTICO) no painel de controlo em funcionamento.

REGULAÇÃO DA DIRECÇÃO DA CIRCULAÇÃO DO AR

A direcção do fluxo de ar vertical pode ser controlada com a unidade de controlo. A direcção do fluxo de ar horizontal pode ser regulada manualmente ajustando as Abas direita-esquerda.

Direcção Vertical

(1) (2) (3) (4)

Arrefecimento e desumidifi cação: (1), (2), (3), (4) Aquecimento: (1), (2), (3), (4)

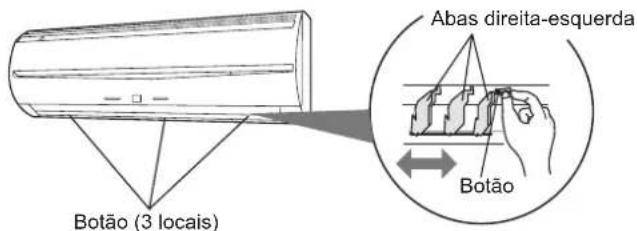

Direcção Horizontal

Botão (3 locais) Abas direita-esquerda Botão

SUGESTÕES DE UTILIZAÇÃO

Funcionamento e Rendimento

Acerca do estado de prioridade e do estado de espera

É possível ligar várias unidades interiores no mesmo sistema. • Dependendo do sistema, as opções do modo de funcionamento são limitadas.

Estado de prioridade de arrefecimento	Quando as outras unidades interiores do mesmo sistema estão a funcionar no modo de arrefecimento ou de desumidifi cação, não é possível seleccionar o modo de aquecimento em simultâneo.
Estado de prioridade de aquecimento	Quando as outras unidades interiores do mesmo sistema estão a funcionar no modo de aquecimento, não é possível seleccionar o modo de arrefecimento e de desumidifi cação em simultâneo.
Estado de espera	O estado de espera é activado quando 2 ou mais unidades interiores começam a funcionar em simultâneo em modos diferentes. Qualquer unidade interior para além da defi nida no modo de prioridade fi cará em estado de espera até o modo de prioridade mudar (o funcionamento inicia assim que a prioridade for alterada).Neste momento, a luz de funcionamento (OPERATION) (verde) acende e a luz do temporizador (TIMER) (vermelha) fi ca intermitente.

Arrefecimento do ambiente com temperaturas baixas

Quando a temperatura externa baixa, as ventoinhas da unidade exterior podem mudar para uma velocidade baixa, ou uma das ventoinhas pode parar intermitentemente.

Rendimento do aquecimento

O modo de aquecimento utiliza uma bomba de calor que absorve o calor do ar externo e transfere este calor para o interior. Como resultado, o rendimento do funcionamento diminui à medida que a temperatura do ar exterior baixa. Se achar que o calor produzido é insuficiente, recomendamos que utilize este aparelho de ar condicionado em conjunto com outro tipo de aparelho de aquecimento.

- O modo de aquecimento aquece toda a divisão fazendo o ar recircular. Como resultado, poderá ser necessário algum tempo após o primeiro accionamento para aquecer todo o ambiente.

Ao utilizar o modo de aquecimento quando a temperatura do ar exterior é baixa e a humidade é alta, poderá formar-se gelo na unidade exterior, o que resulta numa diminuição do rendimento. Para evitar esta redução do rendimento, esta unidade está equipada com uma função de descongelamento automático controlado por microcomputador. No caso de formação de gelo, o aparelho de ar condicionado parará temporariamente e o ciclo de descongelação funcionará brevemente (durante cerca de 4 a 15 minutos).

Durante a operação de descongelamento automático, a luz de funcionamento (OPERATION) (verde) fi ca intermitente.

Operação de recuperação de óleo

- Periodicamente, é efectuada a operação de recuperação de óleo para repor o óleo do compressor na unidade exterior. Durante a operação de recuperação de óleo, a luz de funcionamento (OPERATION) (verde) fi ca intermitente (durante cerca de 10 minutos).

Intervalo de temperatura e humidade

A temperatura e a humidade necessárias para o funcionamento deste produto são as indicadas na tabela seguinte.

	Modo de arrefecimento/desumidifi cação	Modo de aquecimento
Temperatura exterior	Consulte as especifici cações das unidades exteriores.
Temperatura interior	18 a 32 °C DB 10 a 30 °C DB
Humidade interior	Cerca de 80% ou menos

Se o aparelho de ar condicionado for utilizado em condições de • temperatura superior às indicadas, o circuito de protecção integrado poderá entrar em funcionamento para evitar danos no circuito interno.

Além disso, se, durante os modos de arrefecimento e desumidificação, a unidade for utilizada em condições de temperatura inferior às indicadas, o permutador de calor pode congelar e provocar fugas de água e outros danos.

Se a unidade for utilizada durante longos períodos de tempo em condições de humidade elevada, poderá formar-se condensação na superfície da unidade interior e esta poderá pingar para o chão ou outros objectos que se encontrem por baixo.

- Não utilize esta unidade para outros fins que não o arrefecimento, aquecimento, desumidifi cação e circulação do ar em divisões de residências normais.

LIMPEZA E CUIDADOS

CUIDADO

- Antes de limpar a unidade, certifique-se de que pára a unidade e desliga o cabo de alimentação.

Não se posicione numa plataforma instável quando limpar a unidade.

- Quando retirar e substituir os filtros de ar, certifique-se de que não toca no permutador de calor, pois pode provocar ferimentos pessoais.

- Certifique-se de que a grelha de admissão é instalada de forma segura. Não limpe o interior da unidade pessoalmente. Para limpar o interior da unidade, consulte sempre os técnicos de assistência autorizados.

Quando limpar o corpo da unidade, não utilize água a uma temperatura superior a 40°C, nem produtos de limpeza abrasivos ou voláteis, como benzina ou diluente.

- Se houver acumulação de sujidade no filtro de ar, o fluxo de ar diminuirá, reduzindo a efi ciência de funcionamento e aumentando o ruído. Durante os períodos de utilização normal, os fi Itros de ar devem ser limpos em 2 semanas.

Limpeza da Grelha de Admissão e do Filtro de Ar

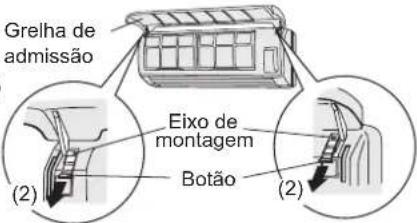

1. Remover a grelha de admissão e o filtro de ar.

(1) Coloque os dedos nas duas extremidades inferiores do painel da grelha e levante.
(2) Puxe o botão para baixo.
(3) Abra a grelha de admissão e levante-a até o eixo existente na parte superior da grelha sair.
(4) Levante a pega do filtro de ar, desencaixe as 2 patilhas inferiores e retire o fi itro de ar.

Grelha de admissão Eixo de montagem Botão (2) (2)

Pega do fi ltro de ar

Engates (2 locais)

Limpar2.

(1) Limpeza da grelha de admissão Retire o pó com um aspirador; lave a grelha com água morna e seque-a com um pano limpo e macio.
(2) Limpeza do fi Itro de ar Retire o pó com um aspirador ou lave com água corrente. Depois de lavar o filtro, certifique-se de que o deixa a secar totalmente num local à sombra antes de instalá-lo.

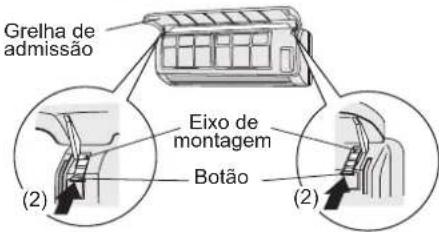

Voltar a colocar a grelha de admissão e o fi Itro de ar3.

(1) Alinhe os lados do filtro de ar com o painel e empurre-o completamente, certificando-se de que as 2 patilhas inferiores ficam bem introduzidas nos respectivos orifícios no painel.
(2) Instale o eixo de fi xação da grelha de admissão no painel frontal.
(3) Desça a grelha de admissão.

Engates (2 locais)

Grelha de admissão (2)

Grelha de admissão Eixo de montagem Botão (2) (2)

Instalação do Filtro de Limpeza de Ar e Desodorizante

(1) Abra a grelha de admissão e retire os fi Itros de ar.
(2) Coloque o filtro de limpeza de ar e desodorizante na estrutura do fi Itro de limpeza de ar e desodorizante.
(3) Encaixe as 6 linguetas da estrutura do fi Itro de limpeza de ar e desodorizante nos 6 engates existentes na parte posterior dos filtros de ar.
(4) Instale os 2 fi Itros de ar e feche a grelha de admissão.

Estrutura do fi Itro de limpeza de ar e desodorizante

Filtro de limpeza de ar e desodorizante

Engate (6 locais na parte posterior)

Limpeza do Corpo da Unidade

Lave o corpo da unidade com água morna e seque-o com um pano limpo e macio.

Quando Não Utilizar Durante um Período de Tempo Prolongado

Mantenha o disjuntor ligado durante, pelo menos, 12 horas antes de voltar a utilizar a unidade.

As condições apresentadas em seguida não são avarias ou falhas de funcionamento.

Sintoma Problema Ver página
Não começa a funcionar imedia-tamente:	Se a unidade desligar e ligar imediatamente de seguida, o compressor não irá funcionar durante cerca de 3 minutos, para evitar fusíveis fundidos.Sempre que o disjuntor eléctrico é desligado e ligado de seguida, o circuito de protecção irá funcio-nar durante cerca de 3 minutos, impedindo o funcionamento da unidade durante esse período.		—
			—
O fluxo de ar é fraco ou parou:	Quando o modo de aquecimento é accionado, a ventoinha da unidade interior pode parar temporariamente, para permitir que as peças internas aqueçam.		—
	Durante o modo de aquecimento, se a temperatura ambiente subir acima da definição do termós-tato, a unidade exterior deixará de funcionar e a ventoinha da unidade interior pára. Se pretender aquecer mais a divisão, regule o termóstato para uma definição mais elevada.		—
	Durante a operação de recuperação de óleo, o fluxo de ar pode parar durante, aproximadamente, 10 minutos.		2
	Durante a operação de aquecimento, a unidade deixará de funcionar temporariamente (cerca de 4 a 15 minutos) enquanto decorre o modo de descongelação automático.		2
	A ventoinha pode funcionar a uma velocidade baixa durante o modo de desumidificação ou quando a unidade está a monitorizar a temperatura da divisão.		—
	No modo AUTO de controlo, a ventoinha funcionará a uma velocidade baixa. —
Luzes intermitentes:	A luz de funcionamento (OPERATION)(verde) está intermitente:	Está a ser efectuada uma operação de recuperação de óleo.	2
	A luz de funcionamento (OPERATION)(verde) está intermitente:	Está a ser efectuada uma operação de descongelamento automático.	2
	A luz de funcionamento (OPERATION)(verde) e a luz do temporizador (TIMER)(laranja) estão intermitentes alternada-mente:	A unidade recuperou de uma interrupção de corrente eléctrica.	—
	A luz de funcionamento (OPERATION)(verde) e a luz do temporizador(TIMER)(laranja) estão intermitentes em simultâneo:	A unidade está a funcionar no modo de prova.Contacte um gestor pois podem estar a ser efectuadas opera-ções de manutenção.	—
	A luz de funcionamento (OPERATION)(verde) está acesa e a luz do temporizador(TIMER)(laranja) está intermitente:	A unidade encontra-se em estado de espera.	2
Ouve-se ruído: Nas condições seguintes é possível ouvir o som de água proveniente da unidade interior e o som do funcionamento é elevado. Estes são os sons do fl uxo do refrigerante.Quando o funcionamento iniciaQuando a operação de recuperação de óleo terminaQuando a operação de descongelamento automático termina			—
Odores: Podem ser emitidos alguns odores a partir da unidade interior. Estes odores resultam dos odores da divisão (mobília, tabaco, etc.) que foram aspirados para o aparelho de ar condicionado.			—
A unidade interior emite algum nevoeiro:	Durante o modo de arrefecimento, é possível visualizar-se uma névoa fina a sair da unidade interior.Isto deve-se ao repentino arrefecimento da divisão causado pelo ar emitido a partir do aparelho de ar condicionado, que resulta em condensação e vaporização.		—
A unidade interior emite algum vapor:	Durante o modo de aquecimento, a ventoinha da unidade exterior pode parar e pode sair vapor da unidade. Isto deve-se à operação de descongelamento automático.		2
É produzida água a partir da unidade exterior:	Durante o modo de aquecimento, a unidade exterior pode produzir água devido à operação de descongelamento automático.		—

As condições apresentadas em seguida podem não ser avarias, pelo que deve verificar novamente.

Sintoma Itens a verifi car		Ver página
Simplesmente não funciona: Houve falha de energia?		—
		Um fusível queimou ou disparou um disjuntor?
		O interruptor de funcionamento está na posição OFF (desligado)?
		Está a tentar iniciar uma operação diferente da do estado de prioridade?
		A unidade encontra-se em estado de espera?
Não é possível mudar o modo de funcionamento:		Está a tentar mudar para uma operação diferente da das condições de prioridade?
Fraco rendimento de arrefecimento (ou aquecimento):	Regulou a temperatura ambiente (termóstato) correctamente?	—
	O fi Itro de ar está sujo?	3
	A porta de entrada ou a porta de saída do aparelho de ar condicionado está obstruída?	—
	Existe alguma janela ou porta aberta?	—
	No caso do funcionamento de Arrefecimento, existe alguma janela a permitir a entrada de luz solar com grande intensidade? (Fecha as cortinas.)	—
	No caso do funcionamento de Arrefecimento, existem aparelhos geradores de calor, computadores ou muitas pessoas na divisão?	—
	A velocidade da ventoinha está demasiado lenta?	—
Defi na a temperatura para um valor inferior à da temperatura ambiente e utilize-a:	A temperatura não diminui correctamente.A temperatura poderá não diminuir dependendo das condições da divisão.(Humidade ou temperatura ambiente elevada.)	3

Nas situações indicadas de seguida, pare imediatamente o funcionamento e contacte os técnicos de assistência autorizados.

• Não é possível resolver o problema mesmo depois de efectuar as operações de solução dos problemas.
  A luz de funcionamento (OPERATION) (verde) está intermitente a velocidade rápida.
• O controlo remoto com fios ou o controlo remoto simples apresenta a indicação Er (quando o liga).
  A unidade cheira a queimado.

ESPECIFICAÇÕES

MODELO		AS☐E07GACH	AS☐E09GACH	AS☐E12GACH	AS☐E14GACH
FONTE DE ALIMENTAÇÃO 230 V ~ 50 Hz
LIMITE DISPONÍVEL DE TENSÃO 198 a 264 V
CAPACIDADE DE ARREFECIMENTO [kW] 2,2 2,8 3,6 4,5
CAPACIDADE DE AQUECIMENTO [kW] 2,8 3,2 4,1 5,0
NÍVEL DE PRESSÃO SONORA
HIGH (Alta)	dB [A]	34	35	38	43
MED (Média)	dB [A]	32	32	34	35
LOW (Baixa)	dB [A]	30	30	30	30
DIMENSOES E PESO
ALTURA	[mm]	275
LARGURA	[mm]	790
PROFUNDIDADE	[mm]	215
PESO	[kg]	9

MODELO		AS☐A07GACH	AS☐A09GACH	AS☐A12GACH	AS☐A14GACH
FONTE DE ALIMENTAÇÃO 230 V ~ 50 Hz
LIMITE DISPONÍVEL DE TENSÃO 198 a 264 V
CAPACIDADE DE ARREFECIMENTO [kW] 2,2 2,8 3,6 4,5
CAPACIDADE DE AQUECIMENTO [kW] 2,8 3,2 4,1 5,0
NÍVEL DE PRESSÃO SONORA
HIGH (Alta)	dB [A]	35	36	39	44
MED (Média)	dB [A]	33	33	35	37
LOW (Baixa)	dB [A]	31	31	31	32
DIMENSÕES E PESO
ALTURA	[mm]	275
LARGURA	[mm]	790
PROFUNDIDADE	[mm]	215
PESO	[kg]	9

- Informações sobre ruído acústico: o nível de pressão sonora máximo é inferior a 70 dB (A) para ambas as unidades interior e exterior. De acordo com as normas IEC 704-1 e ISO 3744.
