KULLANIM KILAVUZU Airstage ASYE14GACH FUJITSU

Bu kılavuzu ileride başvurmak üzere saklayın.

OPERATING MANUAL

PART NO. 9377772084

VRF sistemi iç ünitesi (Duvara monteli tip)

iÇİNDEKİLER

GÜVENLİK ÖNLEMLERİ....1

PARÇA ADLARI 1

MANUAL AUTO ÇALIŞMA....2

HAVA DOLAŞIM YÖNÜNÜ AYARLAMA 2

ÇALIŞTIRMA İPUÇLARI 2

TEMİZLİK VE BAKIM 3

SORUN GİDERME....4

TEKNİK ÖZELLİKLER 5

GÜVENLİK ÖNLEMLERİ

• Cihazı kullanmadan önce, bu "ÖNLEMLERİ" dikkatlice okuyun ve cihazı düzgün şekilde çalıştırın.
• Bu bölümdeki talimatların tamamı güvenlikle ilgilidir; güvenli çalışma koşullarını sağladığınızdan emin olun.
• "UYARI" ve "DİKKAT" ibareleri bu talimatlarda aşağıdaki anlamlarda kullanılmıştır:

	Bu işaret, yanlış uygulanması halinde kullanıcı- nın ciddi şekilde yaralanmasına ya da ölümüne yol açabilecek prosedürleri belirtir.
	Bu işaret, yanlış uygulanması halinde kullanıcı- nın yaralanmasına ya da eşyalarda hasara yol açabilecek prosedürleri belirtir.

KULLANIM ÖNLEMLERİ

UYARI

• Kendinizi uzun süre boyunca klimanın doğrudan rüzgârına maruz bırakmayın.
• Çıkış portuna veya giriş izgaralarına parmağınızı veya nesneleri sokmayın.
• ACİL DURUM haricinde, çalışma sırasında asla iç ünitelerin ana sigortasını ve yardımcı sigortayı kapatmayın. Bu durum kompresör arızası- nin yanı sıra su sızıntısına da sebep olacaktır.
  İlk olarak kontrol ünitesini, dönüştürücüyü veya harici giriş aygıtını çalıştırarak iç üniteyi durdurun, ardından sigortayı kesin. Kontrol ünitesi, dönüştürücü veya harici giriş aygıtı aracılığıyla çalıştır- didnızdan emin olun.
• Bu cihazın güç besleme kablosu zarar görürse, özel amaçlı aletler ve belirtilen kablo gerekli olduğu için sadece yetkili servis personeli tarafından değiştirilmelidir.
• Herhangi bir soğutucu sızıntısı meydana gelirse, alevleri söndürün, odayı havalandırın ve yetkili servis personeliyle iletişime geçin.

DIKKAT

• Kullanım sırasında arada bir havalandırma sağlayın.
• Gıda, hassas ekipmanlar veya sanat eserlerinin saklandığı uygulamalarda kullanmayın.
• Hayvanların veya bitkilerin doğrudan hava akışı yönünde kalmasına izin vermeyin.
• Hava akışını çıplak aleve veya ısıtma cihazlarına yöneltmeyin.

- Giriş ve çıkış portlarını engellemeyin ya da kapatmayın.

- Klimanın üzerine çıkmayın veya farklı nesneler koymayın.

- Klimaların üzerine vazo veya su kabı koymayın.

- İç üniteye herhangi bir nesne asmayın.

- İç ünitenin altına ıslanabilecek bir şey koymayın.

- Klimayı ya da hava filtresini temizlerken elektrik sigortasını her zaman kapatın.

- Doğrudan ünite üzerine su ya da temizlik çözücüsü dökmeyin veya bunlarla üniteyi yıkamayın.

- Klimayı doğrudan suya maruz bırakmayın.

- Klimayı ıslak elle çalıştırmayın.

• Montaj standında hasar olup olmadığını kontrol edin.
• Sadece hava filtreleri takılıyken çalıştırın.
  Klimadan tahliye edilen suyu içmeyin.
• Radyatör kanatlarına ağırlık uygulamayın.
• Klimanın yakınında parlayıcı gazlar kullanmayın.
• Çalışma sırasında boru tesisatına dokunmayın.
• Her türlü elektrikli ekipmanın, hem iç hem de dış ünitelerden en az 1 m uzakta olduğundan emin olun.
• Bu aletin, fiziksel, duyusal ya da zihinsel engele sahip veya deneyim ve bilgi eksikliği olan kişiler (çocuklar dahil) tarafından kullanımı, güvenliklerinden sorumlu bir kişi tarafından aletin kullanımıyla ilgili gözetim ya da talimat sağlanmadığı sürece amaçlanmaz. Çocukların cihaz ile oynaması engellenmelidir.

Not: Isı geri kazanım sisteminde çalışma modunu değiştirmek, çalışmaya hazırlanmak için biraz zaman gerektirebilir. Lütfen bunun bir arıza olmadığını unutmayın.

KURULUM ÖNLEMLERİ

DİKKAT

• Bu klimanın kurulumunu kendiniz yapmaya çalışmayın.
• Bu ünite kullanıcıının bakım yapabileceği parçalar içermez. Onarımlar için daima yetkili servis personeline danışın.

- Taşınırken ünitenin bağlantılarının sökülmesi ve montajı için yetkili servis personeline danışın. Ünite topraklanmalıdır.

- Drenaj çalışmasını doğru şekilde gerçekleştirdiğinizden emin olun.

- Klimayı çıplak alev veya diğer ısıtma ekipmanlarının yakınına monte etmekten kaçının.

- İç üniteyi veya dış üniteyi monte ederken, çocukların uzak durması için gerekli önlemleri alın.

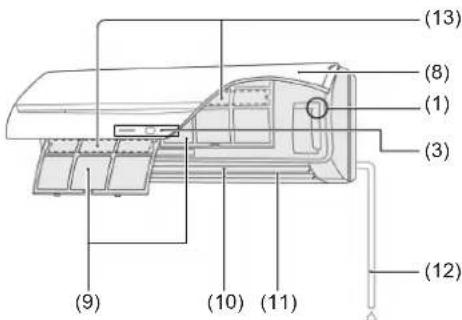

PARÇA ADLARI

(13) (8) (1) (3) (9) (10) (11) (12)

(1)

(3)

(4) (5) (6) (7)

(8)

(1) Çalıştırma Kontrol Paneli
(2) MANUAL AUTO (MANÜEL OTOMATİK) düğmesi: Uzaktan kumanda olmadığında çalıştırmak için kullanılır.
(3) Gösterge Lambalari
(4) ÇALIŞMA Gösterge Lambası (yeşil): Çalışırken yanar.
(5) ZAMANLAYICI Gösterge Lambası (turuncu): Zamanlayıcı çalışırken yanar.
(6) Uzaktan Kumanda Sinyali Alicısı: Uzaktan kumandadan gelen sinyalleri alma yeridir.

(7) FILTRE Gösterge Lambası (kırmızı): Filtre kirlendiğinde yanar. Filtreyi, "TEMİZLİK VE BAKIM" kısmına başvurarak temizleyin. Temizledikten sonra RESET (SIFIRLA) düğmesine basıldığında söner.

Giriş Izgarası(8)

Hava Filtresi(9)

Hava Akış Yönü Panjuru(10)

(11) Sağ-Sol Panjur (Hava Akış Yönü Panjuru arkasında)

Drenaj Hortumu(12)

Hava temizleme ve koku giderici fi İtre(13)

Kontrol ünitesi (isteğe bağlı)

Kablosuz Uzaktan Kumanda

Kablolu Uzaktan Kumanda

Basit Uzaktan Kumanda

Çalışma yöntemi için lütfen her cihazın Kullanım Kılavuzuna başvurun.

MANUAL AUTO ÇALIŞMA

Uzaktan kumanda ünitesinin kaybolması ya da başka bir nedenle kullanı-lamaması durumunda MANÜEL OTOMATİK çalışmayı kullanın.

DİKKAT

Islak ellerle ya da sivri nesnelerle MANUAL AUTO (MANÜEL OTOMATİK) düğmesine basmayın, aksi halde elektrik çarpması ya da hatalı çalışma meydana gelebilir.

Çalışmayı Başlatma

Çalışma kontrol panelindeki MANUAL AUTO (MANÜEL OTOMATİK) düğmesine basın.

Çalışma aşağıdaki ayarda ayarlanabilir.

Çalışma modu AUTO

Fan hızıOTOMATİK

Sıcaklık ayarlama 23

(OTOMATİK): Auto (Otomatik) modu seçilemediğinde, aynı sistemdeki diğer iç üniteyle aynı modda çalışacaktır. (Aynı sistemdeki diğer iç ünite çalışmazsa, klima soğutma modunda çalışacaktır.)

Çalışmayı Durdurma

Çalışma kontrol panelindeki MANUAL AUTO (MANÜEL OTOMATİK) düğmesine basın.

HAVA DOLAŞIM YÖNÜNÜ AYAR- LAMA

Dikey rüzgâr yönü kontrol ünitesiyle denetlenebilir. Yatay rüzgâr yönü, Sağ-Sol Panjurlarla manüel şekilde ayarlanabilir.

Dikey yön

(1) (2) (3) (4)

Soğutma ve Kurutma: (1), (2), (3), (4)

Isitma: (1), (2), (3), (4)

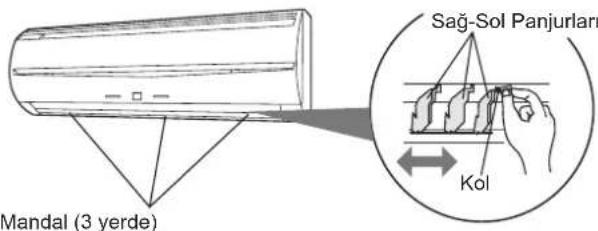

Yatay yön

Mandal (3 yerde) Sağ-Sol Panjurları Kol

ÇALIŞTIRMA İPUÇLARI

Çalışma ve Performans

Öncelik durumu ve bekleme durumu hakkında

- Aynı sistem içinde birden fazla iç ünite bağlanabilir. Sisteme bağlı olarak, çalışma modu seçeneği sınırlıdır.

Soğutma önceliği durumu	Aynı sistemdeki diğer iç üniteler soğutma ya da kurutma modunda çalışırken, aynı anda ısıtma seçilemez.
Isıtma önceliği durumu	Aynı sistemdeki diğer iç üniteler ısıtma modunda çalışırken, aynı anda soğutma ve kurutma modu seçilemez.
Bekleme durumu	2 ya da daha fazla iç ünite aynı anda farklı modda çalışmaya başlarsa bekleme durumu etkinleşir.Öncelik modundan başka herhangi bir ünite, öncelik modu değişene kadar bekleme durumunda kalacaktır (öncelik modu değişir değişmez çalışma başlar).Bu anda, ÇALIŞMA gösterge lambası (yeşil) yanar ve ZAMANLAYICI gösterge lambası (turuncu) yanıp söner.

Düşük ortam soğutma

- Dış mekân sıcaklığı düşerse, dış ünitenin fanları Düşük Hıza geçebilir veya fanlardan biri kesintili olarak durabilir.

Isitma performansi

• Isıtma modu ısı pompası prensibiyle çalışır ve dışarıdan ısı emip bu ısıyi içe aktarır. Bunun sonucunda, dış hava sıcaklığı düştükçe çalışma performansı da azalır. Yetersiz ısıtma performansının üretilmekte olduğunu hissederseniz, bu klimayı, başka tür bir ısıtma aletiyle birlikte kullanmanızı öneririz.
• Isıtma modu havayı oda içinde dolaştırarak odanızın tamamını ıstir ve bu nedenle de klimayı ilk çalıştırmanızdan odanın ısınmasına kadar biraz zaman geçmesi gerekebilir.

Mikrobilgisayar kontrollü otomatik çözdürme

- Isıtma modunu düşük dış hava sıcaklığı ve yüksek nem koşullarında kullanırken, dış ünitede, çalışma performansının düşmesiyle sonuçlanan donma meydana gelebilir. Bu tür bir performans düşüklüğünü engellemek için, bu ünite Mikrobilgisayar Kontrollü otomatik çözdürme işleviyle donatılmıştır. Donma meydana gelirse, klima geçici olarak durur ve çözdürme devresi kısa bir süre çalışır (yaklaşık 4 - 15 dakika). Otomatik Çözdürme çalışması sırasında, ÇALIŞMA Gösterge Lambası (yeşil) yanıp sönecektir.

Yağ geri kazanımı çalışması

- Kompresör yağını dış üniteye geri döndürmek için, yağ geri kazanımı çalışması belirli aralıklarla gerçekleştirilir. Yağ geri kazanımı çalışması sırasında, ÇALIŞMA gösterge lambası (yeşil) yanıp sönecektir (yaklaşık 10 dakika).

Sıcaklık ve nem aralığı

- Bu ürünü çalıştırmak için gereken sıcaklık ve nem aşağıdaki tabloda gösterilmektedir.

	Soğutma / Kurutma Modu	sitma Modu
Dış sıcaklık	Lütfen dış ünitelerin özelliklerine başvurun.
Kapalı mekan sıcaklığı	18 - 32 °C DB 10 - 30 °C DB
Kapalı mekan nem miktarı	Yaklaşık %80 ve altı

• Klima, listelenenlerden daha yüksek sıcaklık koşulları altında çalıştırılırsa, dahili devre hasarını önlemek için yerleşik koruma devresi çalışabilir. Ayrıca, Soğutma ve Kurutma modları sırasında, ünite yukarıda listelenenlerden daha düşük sıcaklık koşulları altında kullanılırsa, ısı eşanjörü, su sızıntısına ve diğer hasarlara yol açacak şekilde donabilir.
• Ünite yüksek nem koşulları altında uzun süre boyunca kullanılırsa, iç ünitenin yüzeyinde yoğuşma oluşabilir ve yere ya da alttaki diğer nesnelere damlayabilir.
• Bu üniteyi, olağan meskenlerde Soğutma, Isıtma, Nem Giderme ve hava devridaimi dışındaki amaçlar için kullanmayın.

TEMİZLİK VE BAKIM

DİKKAT

• Uniteyi temizlemeden önce, üniteyi durdurluğunuzdan ve güç kaynağıni kestiginizden emin olun.
• Temizlik yaparken sağlam olmayan platform üzerinde durmayın.
• Hava filtrelerini söküp takarken, kişisel yaralanmayla sonuçlanabileceğinden ısı eşanjörüne dokunmamaya özen gösterin.
• Giriş izgarasının sağlam biçimde takıldığından emin olun.
• Ünitenin içini kendi kendinize temizlemeyin. İçinin temizlenmesi için her zaman yetkili servis personeline danışın.
• Ünitenin gövdesini temizlerken, 40 °C'den yüksek sıcaklıkta su, aşındırıcı temizlik maddeleri veya benzin ve tiner gibi uçucu maddeler kullanmayın.
• Hava filtresinde kir birikmesine izin verirseniz, hava akışı azalır ve çalışma verimi düşerek gürültü artar. Normal kullanım sırasında, hava filtreleri 2 haftada bir temizlenmelidir.

Giriş İzgarasını ve hava filtresini temizleme

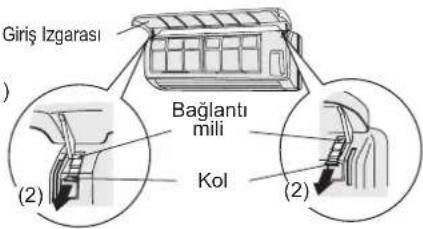

1. Giriş izgarasını ve hava filtresini çıkarın.

(1) Parmaklarını izgara panelinin her iki alt ucuna koyup ileri doğru kaldırın.
(2) Mandalı aşağı çekin.
(3) Giriş izgarasını açıp, giriş izgarasının üst kısmında bulunan şaft sökülene kadar izgarayı yukarı doğru kaldırın.
(4) Hava filtresinin kulpunu yukarı kaldırın, alttaki 2 çentiği sökün ve çekerek alın.

Giriş İzgarası Bağlantı mili Kol (2) (2)

Hava fi ltresi kulpu

Kancalar (2 yerde)

Temizlik2.

(1) Giriş ızgarasını temizleme Tozu elektrik süpürgesiyle süpürün; üniteyi ılık suyla yıkayıp, yumuşak ve temiz bir bezle kurulayın.
(2) Hava fi İtresini temizleme Tozları elektrik süpürgesiyle veya yıkayarak temizleyin. Yıkadıktan sonra, yeniden takmadan önce gölgeli bir yerde iyice kurumasını sağlayın.

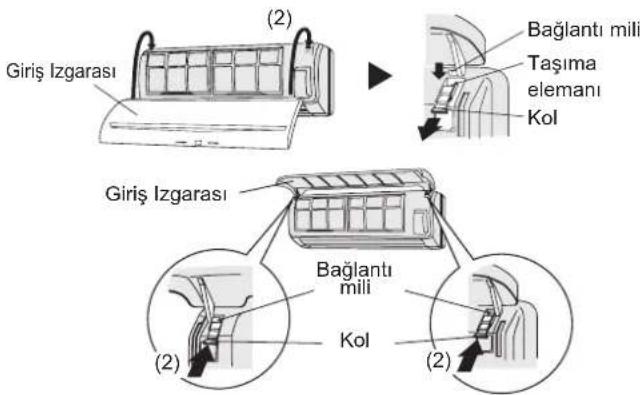

3. Giriş İzgarasını ve hava filtresini değiştirin.

(1) Hava filtresinin kenarlarını panelle hizalayın ve sonuna kadar iterek alttaki 2 sekmenin paneldeki deliklerine geri girdiğinden emin olun.
(2) Giriş izgarasının sabitleme şaftı ön panele monte edilmiştir.
(3) Giriş izgarasını yatırım.

Kancalar (2 yerde)

Giriş İzgarası (2) Bağlantı mili Taşıma elemanı Kol Giriş İzgarası (2) Bağlantı mili Kol (2)

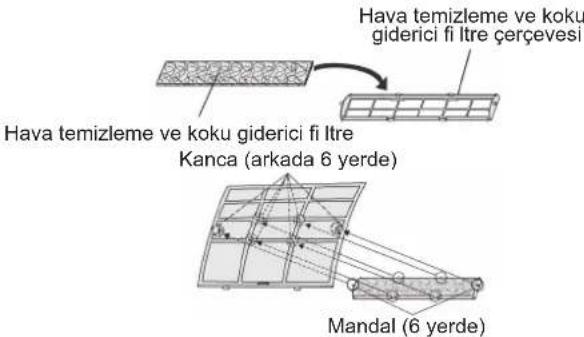

Hava temizleme ve koku giderici filtre montajı

(1) Giriş izgarasını açın ve hava filtrelerini çıkarın.
(2) Hava temizleme ve koku giderici filtreyi çerçevesine yerleştirin.
(3) Hava temizleme ve koku giderici filtre çerçevesinin 6 mandalını, hava filtrelerinin arkasındaki 6 kancaya geçirin.
(4) 2 hava filtresini takın ve giriş izgarasını kapatın.

Hava temizleme ve koku giderici fi ltre çerçevesi Hava temizleme ve koku giderici fi ltre Kanca (arkada 6 yerde) Mandal (6 yerde)

Gövdeyi temizleme

Gövdeyi ılık suyla yıkayıp, temiz ve yumuşak bir bezle kurulayın.

Uzun bir süre boyunca kullanılmadığında

Tekrar kullanılacağında, çalışmayı başlatmadan önce sigortayı en az 12 saat açık bırakın.

Aşağıdaki durumlar bozulma ya da çalışma arızaları değildir.

Belirti Sorun Bkz. sayfa
Hemen çalışmıyor:	Ünite kapatılıp hemen tekrar çalıştırılırsa, sigortanın yanmaması için kompresör 3 dakika kadar çalışmayacaktır.Elektrik sigortası her kapatılıp tekrar açıldığında, koruma devresi 3 dakika kadar çalışıp ünitenin çalışmasını engelleyecektir.		—
			—
Hava akışı zayıf veya duruyor:	Isıtma çalışması başlatıldığında, iç parçaların isınabilmesi için iç ünitenin fanı geçici olarak durabilir.		—
	Isıtma çalışması sırasında, oda sıcaklığı termostat ayarının üzerine çıkarsa, dış ünite duracak ve iç ünitenin fanı duracaktır. Odayı daha da ısıtmak isterseniz, termostatı daha yüksek bir sıcaklığa ayarlayın.		—
	Yağ geri kazanımı çalışması sırasında, hava akışı yaklaşık 10 dakika durabilir.		2
	Isıtma çalışması sırasında, Automatic Defrosting (Otomatik Buz Çözme) modu çalıştıkça, ünite geçici olarak çalışmayı durduracaktır (4 ilâ 15 dakika arası).		2
	Kurutma çalışması sırasında veya ünite oda sıcaklığını izlerken, fan düşük hızda çalışabilir.		—
	İzleme AUTO (OTOMATİK) çalışmasında, fan düşük hızda çalışacaktır.		—
Yanıp sönen lambalar:	ÇALIŞMA gösterge lambası (yeşil) yanıp sönyor:	Yağ geri kazanımı çalışması gerçekleştirilmektedir.	2
	ÇALIŞMA gösterge lambası (yeşil) yanıp sönyor:	Otomatik çözdürme çalışması gerçekleştirilmektedir.	2
	ÇALIŞMA gösterge lambası (yeşil) ve ZAMANLAYICI gösterge lambası (turuncu) sırayla yanıp sönyor:	Güç kesintisinden kurtarılmış.	—
	ÇALIŞMA gösterge lambası (yeşil) ve ZAMANLAYICI gösterge lambası (turuncu) aynı anda yanıp sönyor:	Deneme çalışması modunda çalışıyor.Bakım yürütülebiliyor olabileceğiden bir yöneticiye sorun.	—
	ÇALIŞMA gösterge lambası (yeşil) yanıyor ve ZAMANLAYICI gösterge lambası (turuncu) yanıp sönyor:	Bu bekleme durumudur.	2
Gürültü duyuluyor:	Aşağıdaki koşullarda, iç üniteden su akış sesleri gelir ve çalışma sesi yükselir. Bunlar, soğutucunun akış sesleridir.Çalışma başladığındaYağ geri kazanımı çalışması bittiğindeOtomatik çözdürme çalışması bittiğinde		—
	Çalışma sırasında, hafif bir çıçırtı sesi duyulabilir. Bu, sıcaklık değişiklikleri yüzünden paneldeki hafif genleşme ve büzüşmeden kaynaklanır.		—
	Isıtma çalışması sırasında, bazen bir cızırtı sesi duyulabilir. Bu ses, Otomatik Çözdürme işleminden dolayıdır.		2
Koku:	İç ünite bazı kokular yayabilir. Bu koku, klimaya giren oda kokularından (mobilya, tütün, vs.) dolayıdır.		—
İç üniteden sis çıkar:	Soğutma çalışması sırasında, iç üniteden hafif bir buğu çıkışı görülebilir. Bu, oda ısısının klimadan çıkan soğuk havayla aniden soğuması ve yoğuşarak çyleşmesi yüzündendir.		—
İç üniteden buhar çıkar:	Isıtma çalışması sırasında, dış ünitenin fanı durabilir ve üniteden buhar çıkabilir. Bu, Otomatik Çöz-dürme işlemi yüzündendir.		2
Dış üniteden su geliyor:	Isıtma Çalışması sırasında, Otomatik Çözdürme çalışmasından dolayı dış üniteden su gelebilir.		—

Aşağıdaki koşullar bozulma olmayabileceğinden tekrar kontrol edin.

Belirti Kontrol edilecek öğeler		Bkz. sayfa
Hiç çalışmıyor:	Elektrik kesintisi var mı?	—
	Bir sigorta patlamış veya atmış mı?	—
	Ana güç anahtarı OFF (KAPALI) konumuna mı ayarlı?	—
	Öncelik durumunda farklı bir çalışmaya geçmeyi mi deniyorsunuz?	2
	Bekleme durumunda mı?	2
Çalışma modu değiştirilemiyor:	Öncelik koşullarından farklı bir çalışmaya değiştirmeyi mi deniyorsunuz?	2
Zayıf Soğutma (veya Isıtma) performansı:	Oda sıcaklığı ayarını (termostat) düzgün şekilde ayarladınız mı?	—
	Hava fi İtresi kirli mı?	3
	Klimanın giriş veya çıkış portu tıkalı mı?	—
	Açık bir pencere veya kapı var mı?	—
	Soğutma çalışması durumunda, parlak güneş ışığının girebileceği bir pencere var mı? (Perdeleri kapatın.)	—
	Soğutma çalışması durumunda, oda içinde ısıtma cihazları veya bilgisayarlar ya da çok fazla insan var mı?	—
	Fan hızı düşüğe mi ayarlı?	—
Sıcaklığı oda sıcaklığından düşük değere ayarlayıp kullanın:	Sıcaklık yeterince düşmez.Sıcaklık, oda koşullarına bağlı olarak düşmeyebilir.(Yüksek nem ya da oda sıcaklığı yüksek olduğunda.)	3

Aşağıdaki koşullarda çalışmayı hemen durdurun ve yetkili servis personeliyle iletişime geçin.

• Sorun giderme kontrolleri gerçekleştirildiğinde bile sorun çözülmediğinde.
• ÇALIŞMA gösterge lambası (yeşil) çok hızlı yanıp sönüyor.
• Kablolu uzaktan kumanda ya da basit uzaktan kumanda Er ibaresi gösterirse (bağlandığında).

Yanık kokusu varsa.

TEKNİK ÖZELLİKLER

MODEL		AS☐E07GACH	AS☐E09GACH	AS☐E12GACH	AS☐E14GACH
GÜÇ KAYNAĞI 230 V ~ 50 Hz
KULLANILABİLİR GERİLİM ARALIĞI		198 ilâ 264 V
SOĞUTMA KAPASİTESİ [kW] 2,2 2,8 3,6 4,5
ISITMA KAPASİTESİ [kW] 2,8 3,2 4,1 5,0
SES BASINÇ SEVİYESİ
	YÜKSEK dB [A]	34 35	38 43
	ORTA dB [A]	32 32	34 35
	DÜŞÜK dB [A]	30	30	30	30
BOYUTLAR VE AĞIRLIK
	YÜKSEKLİK [mm]	275
	GENİŞLİK [mm]	790
	DERİNLİK [mm]	215
	AĞIRLIK [kg]	9

MODEL		AS☐A07GACH	AS☐A09GACH	AS☐A12GACH	AS☐A14GACH
GÜÇ KAYNAĞI 230 V ~ 50 Hz
KULLANILABİLİR GERİLİM ARALIĞI		198 ilâ 264 V
SOĞUTMA KAPASİTESİ [kW] 2,2 2,8 3,6 4,5
ISITMA KAPASİTESİ [kW] 2,8 3,2 4,1 5,0
SES BASINÇ SEVIYESİ
	YÜKSEK dB [A]	35 36	39 44
	ORTA dB [A]	33 33	35 37
	DÜŞÜK dB [A]	31	31	31	32
BOYUTLAR VE AĞIRLIK
	YÜKSEKLİK [mm]	275
	GENİŞLİK [mm]	790
	DERİNLİK [mm]	215
	AĞIRLIK [kg]	9

- Akustik Gürültü Bilgisi: En yüksek ses basıncı seviyesi, hem iç hem de dış ünite için 70 dB (A) değeridir.

IEC 704-1 ve ISO 3744'e göre.

EEE Yönetmeliğine Uygundur.
