MANUAL DE UTILIZADOR GSS 23 AE BOSCH

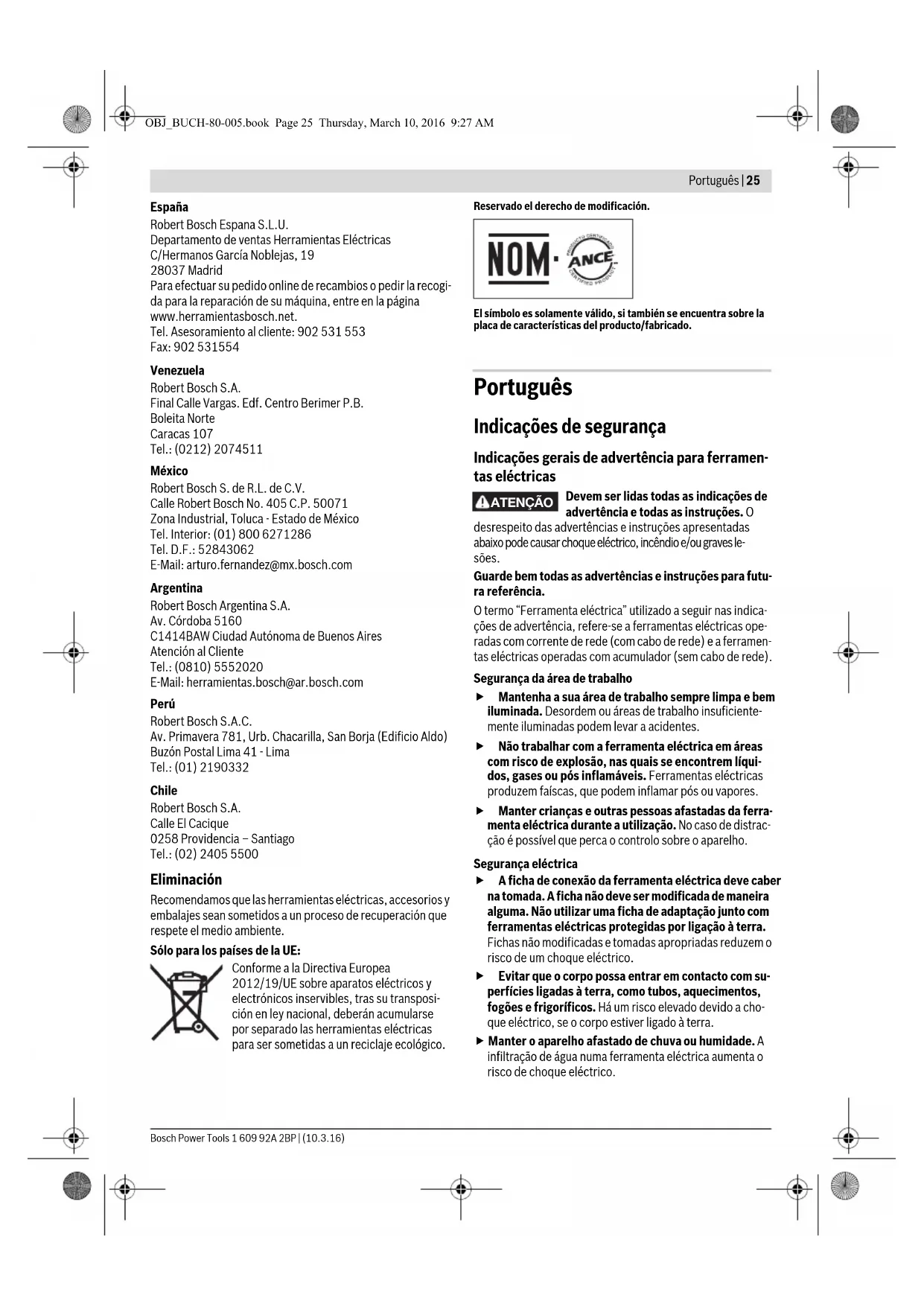

ferramentas de corte afiadas e limpas. Ferra- mentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e po- dem ser conduzidas com maior facilidade. Utilizar a ferramenta eléctrica, acessórios, ferramen- tas de aplicação, etc. conforme estas instruções. Con- siderar as condições de trabalho e a tarefa a ser execu- tada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situ- ações perigosas. Serviço Só permita que o seu aparelho seja reparado por pesso- al especializado e qualificado e só com peças de reposi- ção originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para lixadeiras Apenas utilizar a ferramenta eléctrica para o corte a se- co. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico. Atenção, perigo de incêndio! Evitar um sobreaqueci- mento do material a ser lixado e da lixadeira. Sempre esvaziar o recipiente de pó antes das pausas de traba- lho. Sob condições desfavoráveis é possível que a amola- dura no saco de pó, no microfiltro, no saco de papel (ou no saco de filtro ou no filtro do aspirador de pó) seja inflama- da automaticamente, como voo de faúlhas ao lixar metais. É especialmente perigoso, se o pó de lixar estiver mistura- OBJ_BUCH-80-005.book Page 26 Thursday, March 10, 2016 9:27 AMPortuguês | 27 Bosch Power Tools 1 609 92A 2BP | (10.3.16) do com restos de verniz, poliuretano ou outros produtos químicos e o material de lixar tornar-se quente após um pe- ríodo de trabalho prolongado. Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição fir- me. A ferramenta eléctrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Descrição do produto e da potência Devem ser lidas todas as indicações de ad- vertência e todas as instruções. O desres- peito das advertências e instruções apresen- tadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Abrir a página basculante contendo a apresentação do apare- lho, e deixar esta página aberta enquanto estiver lendo a ins- trução de serviço. Utilização conforme as disposições O aparelho é destinado para cortar a seco em madeira, plásti- co, massa de aparelhar, assim como em superfícies enverni- zadas. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apre- sentação da ferramenta eléctrica na página de esquemas. 1 Roda de ajuste para a pré-selecção do número de oscila- ções 2 Interruptor de ligar-desligar 3 Tecla de fixação para o interruptor de ligar-desligar 4 Caixa de pó completa (Microfilter System) 5 Braçadeira de aperto 6 Placa de lixar 7 Folha de lixar 8 Tecla de destravamento para a barra de aperto dianteira 9 Barra de aperto dianteira 10 Ferramenta para puncionar* 11 Parafusos para a placa abrasiva 12 Bocais de sopro 13 Elemento do filtro (Microfilter System) 14 Mangueira de aspiração* 15 Punho (superfície isolada) *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Informação sobre ruídos/vibrações Os valores de emissão de ruído determinados de acordo com EN 60745-2-4. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 80 dB(A); Nível de potência acústi- ca 91 dB(A). Incerteza K=3 dB. Usar protecção auricular! Totais valores de vibrações a

(soma dos vectores de três di- recções) e incerteza K averiguada conforme EN 60745-2-4:

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela nor- ma EN 60745 e pode ser utilizado para a comparação de fer- ramentas eléctricas. Ele também é apropriado para uma ava- liação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações princi- pais da ferramenta eléctrica. Se, contudo, a ferramenta eléc- trica for utilizada para outras aplicações, com acessórios dife- rentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo perío- do de trabalho. Além disso também deverão ser estipuladas medidas de se- gurança para proteger o operador contra o efeito de vibra- ções, como por exemplo: manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Lixadeira orbital GSS 23 AE N° do produto 3 601 K70 7.. Potência nominal consumida W190 Pré-selecção do número de oscilações N° de rotações em ponto morto min

7000–12000 N° de oscilações em vazio min

14000 –24000 Diâmetro do circulo de oscilação mm 2,0 Dimensões da folha de lixar — Aderência de velcro — Tensão de aperto

93 x 185 93 x 230 Dimensões da placa de lixar mm 92 x 182 Peso conforme EPTA-Procedure 01:2014 kg 1,7 Classe de proteção /II As indicações valem para tensões nominais [U] de 230 V. Estas indica-ções podem variar dependendo de tensões inferiores e dos modelos es-pecíficos dos países. OBJ_BUCH-80-005.book Page 27 Thursday, March 10, 2016 9:27 AM28 | Português 1 609 92A 2BP | (10.3.16) Bosch Power Tools Declaração de conformidade Declaramos sob nossa inteira responsabilidade que o pro- duto descrito nos “Dados técnicos” está em conformidade com todas as disposições pertinentes das Directivas 2011/65/UE, até 19 de Abril de 2016: 2004/108/CE, a par- tir de 20 de Abril de 2016: 2014/30/UE, 2006/42/CE in- cluindo suas alterações, e em conformidade com as seguintes normas: EN 60745-1, EN 60745-2-4, EN 50581. Processo técnico (2006/42/CE) em: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montagem Antes de todos trabalhos na ferramenta eléctrica deve- rá puxar a ficha de rede da tomada. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, po- dem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encon- trem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de ma- deiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal espe- cializado. – Se possível deverá usar um dispositivo de aspiração apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respi- ratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Aspiração própria com a caixa de pó (veja figuras G1–G4) Colocar a caixa de pó 4 sobre o bocal de sopro 12 até engatar Para esvaziar a caixa de pó 4 deverá puxá-la para baixo. Antes de abrir a caixa de pó 4 deveria dar umas batidelas com a caixa de pó sobre uma base firme, como indicado na figura, para soltar o pó do elemento do filtro. Segurar a caixa de pó 4 pela cavidade do punho, abrir o ele- mento do filtro 13 para cima e desvaziar a caixa de pó. Limpar as lamelas do elemento do filtro 13 com uma escova macia. Aspiração externa (veja figura H) Introduzir a mangueira de aspiração 14 no bocal de aspiração

12. Conectar a mangueira de aspiração 14 a um aspirador de
