MANUALE UTENTE GSS 23 AE BOSCH

i t struzioni originali

nl Oarsponke keeep saanwzine

da Original bunsanisina

syBukkansingl original

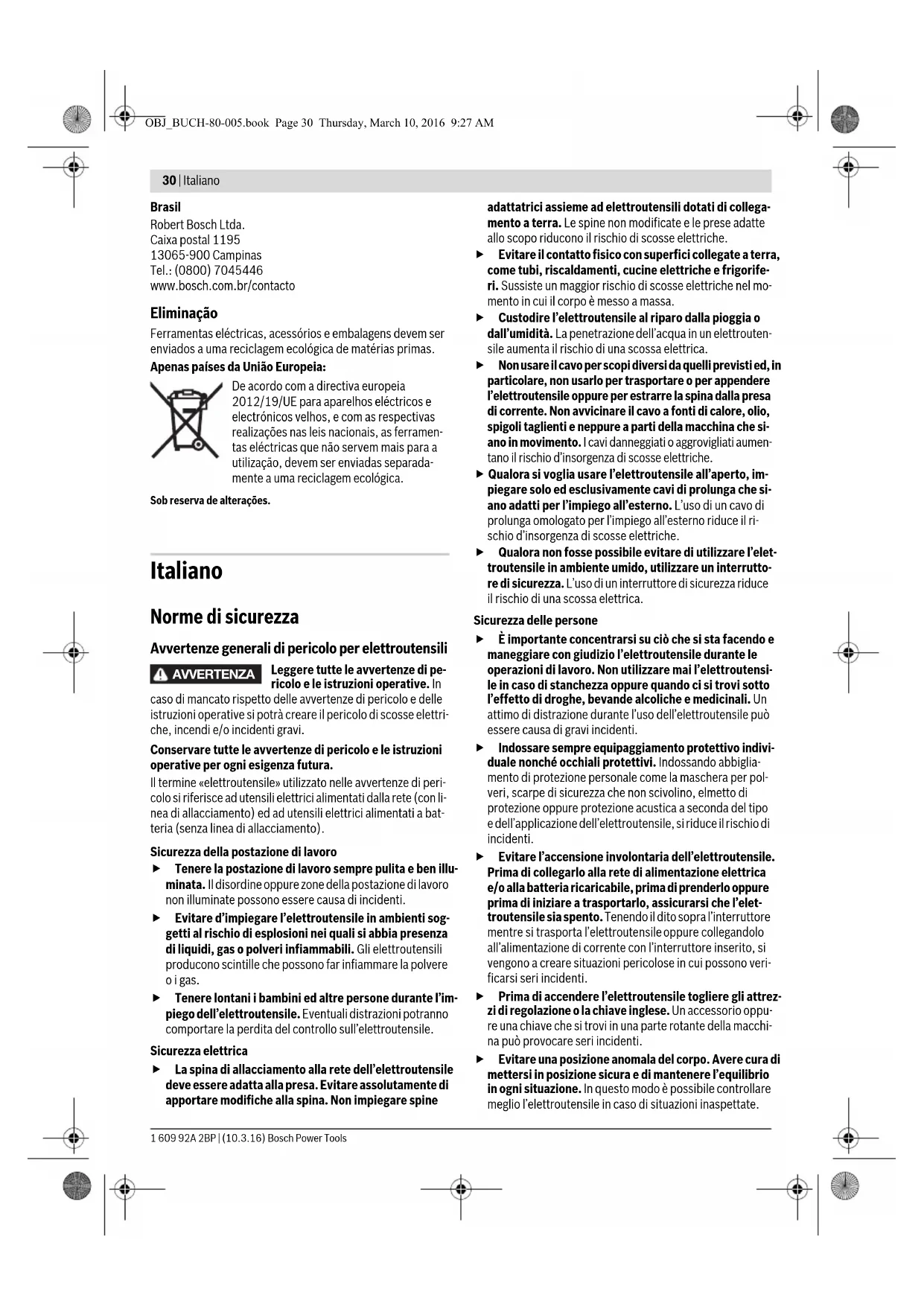

Avvertenze generali di pericolo per elettroutensili

AWERTENZA

Leggere tutte le avventenze di pe-ricolo e le istruzioni operative. In

caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolodi scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolò e le istruzioni operative per anni esigenza futura.

Il termine «elettrotensile» utilizzato nelle avventenze di pericololo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
  Evitare d'impiegare l'electrontousile in ambienti soggetti al rischio di esplizioni nei quali si abbia presenza di liquidi, gas o polveri inflammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre personne durante l'impiego dell'elettroutensile. Eventuali restrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine

adattatrici assiemede elettroutensilldotati collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èizzato a massa.
Custodire l'elettROUTensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettROUTensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversa da quelli previsti ed, in particolare, non uso per trasportare o per appendere l'eletttradensile oppure per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calorie,olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare I'electrontensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido,utilizzare un interrutto re di sicurezza. L'uso di un interruptore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

E importante concentrarsi su ci o che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzato mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'elettroutensile cui essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbiglia-mentation di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'eletttroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettROUTensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettROUTensile sia spento. Tenendo il dito sopra l'interruttore nelle tra trasporta l'elettROUTensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere I'eletroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina cui provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In quello modo è possible controllare meglio l'elettrotensile in caso di situazioni inaspettate.

Italiano | 31

• Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catinene. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezioni in movimento.
  In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettROUTensile escludimente previsto per il caso. Con un elettROUTensile adatto si lavora in modo migliorie e più sicuro nell'ambito della sua potenza di prestazione.
Nonutilizzare mal elettROUTensili con interruptoridifetosi. Un elettROUTensile con l'interruttore rotto è pericoloso e delve essere aggustato.
Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessory oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evitera che l'elettroutensile possa essereMESSO in funzione involutariamente.
Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad uso r o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono machine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuratamente.
Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e contaglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
Utilizzato l'elettrotensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettrotensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolò.

Assistenza

• Fare riparare l'elettROUTensile solo ed esclusivamente da personale specializzato e solo impiegando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettROUTensile.

Indicazioni di sicurezza per levigatrici

Utilizzare l'elettroutensile esclusivamente per levigatura a secco. L'eventuale infiltrazione di acqua in un elettroutensile va ad augmentare il rischio d'insorgenza di scosse elettriche.
Attenzione: Pericolo d'incendio! Evitare un surriscal-damento del materiale in lavorazione e della levigatrice. Prima di,iniziare una pausa svuotare sempre il contentatore per la polvere. La polvere di abrasione nel sacchetto raccoglipolverre, nel Microfilter, nel sacchetto raccoglipolverre in carta (o nel sacchetto raccoglipolverre o nel filtrlo dell'aspirapolvere)puo prendere fuoco in caso di condizioni sfavorevoli come la scia di scintille prodotta dur-ante la levigatura del metallo. Una situazione particolarmente pericolosa si viene a creare quando la polvere di smerigliatura si mischia con resti di vernice e poliuretano oppure con altri materiali chimici ed il materiale in lavorazione si riscalda troppo nel corso di una lavorazione di lun-ga durata.
- Durante le operazioni di lavoro è necessario tener elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza elettroutensile tenendolo sempre con entrambe le mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione cui quod sierecato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

Descrizione del prodotto e caratteri-stiche

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trovare raffigurata schematicamente la macchina e lasciarla aperta quando si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

La macchina è adatta per la levigatura a secco su superfici in legno, su materie plastiche, su superfici stuccate e su superfici verniciate.

Componenti illustrati

La numerozione dei componenti illustrati si riferisce all'illustrazione delle elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Rotellina per la presezione del numero di oscillazioni
2 Interruttore di avvio/arresto
3 Tasto di bloccaggio per interrettore avvio/arresto
4 Contenitore raccoglipolvere completa (Microfilter System)

5 Morsetta a staffa

6 Piastra di levigatura

32 Italiano

7 Foglio abrasivo
8 Tasto di sbloccaggio per morsettiera di fissaggio anteriore
9 Morsettiera anteriore
10 Piastra per forare
11 Viti per piatra di levigatura
12 Bocchetta di scarico
13 Elemento filtrante (Microfilter System)
14 Tubo di aspirazione
15 Impugnatura (superficie di presa isolata)

*L'accessorio illustrato oppure descripto non è compreso nel volume di fornitura standard. L'accessorio Completo è contentuto nel nostro programma accessori.

Dati tecnici

Levigatrice orbitale GSS 23 AE

Codice prodotto		3 601 K70 7..
Potenza nominale assorbita	W	190
Preselezione del numero di oscillazioni ●
Numero di giri a vuoto	\( \mathbf{min}^{-1} \)	7 000 - 1 2 000
Numero oscillazioni a vuoto	\( \mathbf{min}^{-1} \)	14000 - 24000
Diametro del raggio di orbitazione mm 2,0
Dimensioni del foglio abrasivo
- fissaggio a strappo	mm	93 x 185
- tensione di bloccaggio	mm	93 x 230
Misure platorello abrasivo	mm 92 x 182
Peso in funzione della EPTA-Procedure 01:2014	kg 1,7
Classe di sicurezza		☐/II

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, quosti dati possono variare.

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformamente a EN 60745-2-4.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 80 dB(A); livello di potenza acustica 91 dB(A). Incertezza della misura K = 3 dB. Usare la protezione acustica!

Valori complessivi di oscillazione a_h (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformmente alla norma EN 60745-2-4: a_h = 4,5m / s^2 K = 1,5m / s^2

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'electrontensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il li

vello di vibrazioni cui si racciano. Questo cui si racciano si sensibilmente la sollecitatione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precise della sollecitatione da vibrazioni bisognerebbe considerare ancê i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivement. Questo può ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dichiarazione di conformità

C

Dichiariamo molto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, forn al 19 aprile 2016: 2004/108/CE, dal 20 aprile 2016: 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-4, EN 50581.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Prima di qualunque intervento sull'eletttroutensile estrarre la spina di rete alla presa.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenti piombo, alcuni tipi di legname, minerali e metalli sono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri sono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'operaatore oppure delle persone che si trovano nelle vicinane.

Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente amiente deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
• Provedere per una buona aerazione del posto di lavoro.
  -Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Italiano | 33

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare lavorate.

Aspirazione propria con cassetta raccoglipolvere (vedi figure G1-G4)

Applicare la cassetta raccoglipolvere 4 sulla bocchetta di sca- ricio 12 sino a farla incastrare in posizione.

Per svuotare la cassetta raccoglipolvere 4 tirare la cassetta raccoglipolvere verso il basso.

Prima di aprire la cassetta raccoglipolvere 4 come indicate nell'illustrazione si dovrebbe battere la cassetta raccoglipolvere su un piano stabile per staccare la polvere dall'elemento filtrante.

Afferrare la cassetta raccoglipolvere 4 al profilo di presa, ribaltare verso l'alto I'elemento filtrante 13 e svuotare la cassetta raccoglipolvere. Pulire le lamelle dell'elemento filtrante 13 con una spazzola morbida.

Aspirazione esterna (vedi figura H)

Applicare un tubo di aspirazione 14 sulla bocchetta di scarico 12. Collegare il tubo di aspirazione 14 con un aspirapolvere. Una visione d'insieme relativa al collegamento con diversi tipi di aspirapolvere si trova alla fine di quello manuale di istruzione.

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Sostituzione degli utensili abrasivi

Prima di applicare un nuovo foglio abrasivo, rimuovere sporcizia a polvere alla piastra di levigatura 6, utilizzato p. es.un pennello.

Per poter garantire un'ottimale aspirazione della polvere, accertarsi che i fori nel foglio abrasivo combacino con quelli sul platorello abrasivo.

Fogli abrasivi conf fissaggio a strappo (vedi figura A)

Il platorello abrasivo 6 è dotato di un fissaggio a strappo in modo che i fogli abrasivi con fissaggio a strappo possano essere applicati in modo veloc e simplice.

Dare colpi sul fissaggio a strappo del platorello abrasivo 6 prima di aplicarvi il foglio abrasivo 7 in modo da permettere un ottimale adesione.

Mettere a livello il foglio abrasivo 7 su di un lato della piatra di levigatura 6, successivement applicare il foglio abrasivo sulla piatra di levigatura e premere bene saldamente.

Per rimuovere il foglio abrasivo 7 affarrarne una punta e staccarla dal platorello abrasivo 6.

Fogli abrasivi alla fissaggio a strappo (vedere figure B-D)

Premere it tasto di sbloccaggio 8 e tenerlo premuto.
Inserire il foglio abrasivo 7 sino alla battuta sotto il listello di bloccaggio anteriore 9 e rilasciare il tasto di bloccaggio 8. Accertarsi che il foglio abrasivo sia stato applicato in posizione centrale.

Premere la staffa di fissaggio 5 verso l'interno e ribaltarla fino alla battuta.
Posare il foglio abrasivo 7 in modo che si a ben teso sul platorello abrasivo. Far passare l'altra estremita del foglio abrasivo 7 tra il listello di fissaggio posteriore ed il rullo rosso del la staffa di fissaggio 5.
6 Tenere il foglio abrasivo ben teso e premere la staffa di serraggio 5 in direzione del platorello abrasivo in modo da poter bloccare il foglio abrasivo.

Fogli abrasivi non forati, p. es. di articolo a rotoli oppure a metraggio, possono essere preparati per l'aspirazione polvere perforandoli con una piatra per forare 10. A tal fine premere l'elettroutensile con il foglio abrasivo montato sulla piatra per forare (vedi figura E).

Per rimuovere il foglio abrasivo 7 allentare la staffa di fissaggio 5 ed estrarre il foglio abrasivo dal supporto posteriore. Premere il tasto di sbloccaggio 8 ed estrarre completeness il foglio abrasivo.

Scelta del foglio abrasivo

A seconda del materiale in lavorazione ed in funzione del livello di levigatura della superficie che si vuole raggiungere, si hanno a disposizione fogli abrasivi di diversa qualità:

Grana

red:Wood

40-240

Per lavorare agli tipo di materiale a base di legno

Per una prelevigatura p. es. di tra- vi e tavole ruvide e non piallate grossa 40, 60

Per levigatura in piano e per correggere piccole superfici non perfettamente pianed media 80,100,120

Per levigatura finale e levigatura di rifinitura di legni duri fine 180, 240

white:Paint

40-320

Per lavorare strati di colore e di vernice oppure materiali per applicazioni di base quali stucchi e spatola

Per rimozione di vernice grossa 40, 60

Per la rimozione di vernici di fondo media 80, 100, 120

Per la levigatura finale di materiali di fondo prima della verniciatura fine 180,240,320

Sostituire la piastra di levigatura (vedi figura F)

Il platorello abrasivo 6 vuo essere sostituito in caso di necessita.

Svitare completeness 4 viti 11 e togliere il platorello abrasivo 6. Applicare il nuovo platorello abrasivo 6 ed avvitare di nuovo bene le viti.

34 Italiano

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete de- ve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220V

Accendere/spegnere

Per accendere l'electroutensile premere l'interruttore di avvio/arresto 2 e tenerlo premuto.

Per fissare in posizione l'interruttore di avvio/arresto premuto 2 premere il tasto di bloccaggio 3.

Per spegnere l'eeltroutensile rilasciare di nuovo l'interrutto de avvio/arresto 2 oppure se è bloccato con il tasto di bloccaggio 3, premere brevamente l'interruttore di avvio/arresto 2 e rilasciarlo di nuovo.

Per risparmiare energia accendere l'elettROUTensile solo se lo stesso viene utilizzato.

Preselezione della frequenza di oscillazione

Tramite la rotellina per la presezione del numero di oscillazioni 1 è possible presezionare la frequenza di oscillazione richiestaanche in fase di funzionamento.

Il numero di oscillazioni necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e cui è essere)dunque determinato a seconda del caso eseguendo delle prove pratiche.

Indicazioni operative

Prima di posare l'elettroutensile, attendere sempre fi-no a quando si sare fermato completamente.
Prima di qualunque intervento sull'elettrotensile estrarre la spina di rete alla presa.

La potenza di asportazione dell'operazione di levigatura viene determinata principamente alla selezione del foglio abrasivo nonché alla frequenza di oscillazione preselezionata.

Soltanto fogli abrasivi in perfetto stato possono garantire buone prestazioni abrasive e non sottompongo l'elettROUTENILE a sforzi eccessivi.

Per augmentare la durata dei fogli abrasivi avere sempre cura di esercitare una pressione uniforme.

Un eccessivo aumento della pressione esercitata non comporta una più alta prestazione abrasiva ma provoca una magiore usura dell'elettrotensile e del foglio abrasivo.

Una volta utilizzato un foglio abrasivo per la lavorazione del metallo non utilizzato più per altri materiali.

Utilizzare escludamente accessori di levigatura originali Bosch.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'eletttroutensile e le prese di ventilazione.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.

Assistenza clienti e consulenza impieghi

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetto di fabbricazione dell'elettrotensile!

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiutera in caso di domande relative ai nostri prodotti ed ai loro accessori.

Italia

Officina Eletttroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Avviare ad un ricericlaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Conformmente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuzione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
