KÄYTTÖOHJE GSS 23 AE BOSCH

93 x 185 93 x 230 Mål slipeskive mm 92 x 182 Vekt tilsvarende EPTA- Procedure 01:2014 kg 1,7 Beskyttelsesklasse /II Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvi- kende spenning og på visse nasjonale modeller kan disse informasjone-ne variere noe. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-80-005.book Page 49 Thursday, March 10, 2016 9:27 AM50 | Norsk 1 609 92A 2BP | (10.3.16) Bosch Power Tools kobling til forskjellige støvsugere finner du på slutten av den- ne bruksanvisningen. Støvsugeren må være egnet til materialet som skal bearbeides. Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Utskifting av slipeskiven Fjern smuss og støv fra slipesålen før du setter på en ny slipe- skive 6, f. eks. med en pensel. For å sikre en optimal støvavsuging må du passe på at utstan- singene på slipeskiven passer overens med boringene på sli- pesålen. Slipeskiver med borrelås (se bilde A) Slipesålen 6 er utstyrt med en borrelåsoverflate, slik at slipe- skiver med borrelås kan festes på en hurtig og enkel måte. Bank borrelåsen til slipesålen 6 ut før du setter på en slipeski- ve 7, slik at den festes så godt som mulig. Sett slipeskiven 7 kant i kant på en side av slipesålen 6, legg slipeskiven deretter på slipesålen og trykk den godt fast. Til fjerning av slipeskiven 7 tar du tak i en spiss og trekker den av fra slipesålen 6. Slipeskiver uten borrelås (se bildene B–D) Trykk låsetasten 8 og hold denne trykt inne. Før slipeskiven 7 helt inn under den åpnede fremre klem- listen 9 og slipp låsetasten 8 igjen. Pass på at slipeskiven er spent inn i midten. Trykk klembøylen 5 innover og sving den frem til anslaget. Legg slipeskiven 7 stramt rundt slipeplaten. Før den an- dre enden på slipeskiven 7 mellom den bakre klemlisten og den røde rullen på klembøylen 5. Hold slipeskiven strammet og trykk klembøylen 5 i ret- ning slipeplaten, for å låse slipeskiven. Slipeskiver uten hull, f. eks. fra ruller eller metervis, kan per- foreres til støvavsuging med hullverktøyet 10. Trykk da elek- troverktøyet med montert slipeskive på hullverktøyet (se bilde E). Til fjerning av slipeskiven 7 løsner du klembøylen 5 og trekker slipeskiven ut av den bakre holderen. Trykk låsetasten 8 og ta slipeskiven helt ut. Valg av slipeskive Avhengig av materialet som skal bearbeides og ønsket slipe- grad finnes det forskjellige typer slipepapir: Utskifting av slipesålen (se bilde F) Slipesålen 6 kan skiftes ut etter behov. Skru de 4 skruene 11 helt ut og ta av slipesålen 6. Sett den nye slipesålen 6 på og trekk skruene fast igjen. Bruk Igangsetting Ta hensyn til strømspenningen! Spenningen til strøm- kilden må stemme overens med angivelsene på elek- troverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 2 og hold den trykt inne. Til låsing av den trykte på-/av-bryteren 2 trykker du på låse- tasten 3. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 2 hhv. – hvis den er låst med låsetast 3 – trykker du på-/av-bry- teren 2 ett øyeblikk og slipper den deretter. Slå elektroverktøyet kun på når du bruker det for å spare ener- gi. Forhåndsinnstilling av svingtall Med stillhjulet for svingtallforvalg 1 kan du forhåndsinnstille nødvendig svingtall også i løpet av driften. Det nødvendige svingtallet er avhengig av materiale og ar- beidsvilkårene og kan finnes frem til praktiske forsøk. Arbeidshenvisninger Vent til elektroverktøyet er stanset helt før du legger det ned. Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Slipeeffekten avgjøres mest av typen slipeskive og valgt svingtall. Kun feilfrie slipeskiver gir bra slipeeffekt og skåner elektro- verktøyet. Pass på jevnt presstrykk, for å øke levetiden til slipeskivene. En stor øking av presstrykket fører ikke til en høyere slipeef- fekt, men til en sterkere slitasje av elektroverktøyet og slipe- skiven. Korning Til bearbeidelse av alle trema- terialer 40—240 Til forsliping av f. eks. rue, uhøvlede bjelker og bord grov 40, 60 Til plansliping og utjevning av små ujevnheter middels 80, 100, 120 Til ferdig- og finsliping av hardt tre fin 180, 240 Til bearbeidelse av maling-/ lakksjikt hhv. grunning som fyllstoff og sparkelmasse 40—320 Til avsliping av maling grov 40, 60 Til sliping av forhåndsmaling middels 80, 100, 120 Til siste sliping av grunnmaling før lakkering fin 180, 240, 320 Korning OBJ_BUCH-80-005.book Page 50 Thursday, March 10, 2016 9:27 AMSuomi | 51 Bosch Power Tools 1 609 92A 2BP | (10.3.16) En slipeskive som ble brukt til bearbeidelse av metall, må ikke lenger brukes til andre materialer. Bruk kun originalt Bosch slipetilbehør. Service og vedlikehold Vedlikehold og rengjøring Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det- te gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Kundeservice og rådgivning ved bruk Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektro- verktøyets typeskilt. Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljø- vennlig gjenvinning. Kun for EU-land: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske appa- rater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljø- vennlig resirkulering. Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai va- kavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt- tää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteesi hallinnan huomiosi suun- tautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto- tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten put- kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel- le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa- raa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- VAROITUS OBJ_BUCH-80-005.book Page 51 Thursday, March 10, 2016 9:27 AM52 | Suomi 1 609 92A 2BP | (10.3.16) Bosch Power Tools den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Hiomakoneiden turvallisuusohjeet Käytä sähkötyökalua ainoastaan kuivaleikkaukseen. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Huomio tulipalovaara! Vältä hionta-aineen ja hiomako- neen ylikuumenemista. Tyhjennä aina pölysäiliö ennen työtaukoja. Suodatinpussissa, mikrosuodattimessa tai paperipussissa (tahi pölynimurin suodatinpussissa tai suo- dattimessa) oleva hiomapöly saattaa epäsuotuisissa olo- suhteissa, kuten kipinästä metallia hiottaessa, syttyä itses- tään. Erityisen vaarallista on, jos hiomapöly on sekoittunut lakka-, polyuretaanijäännösten tai muitten kemiallisten ai- neiden kanssa ja hiottava aines on kuumaa pitkän työru- peaman jälkeen. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tu- keva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos- käännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Kone on tarkoitettu puun, muovin, silotteen sekä lakattujen pintojen kuivaan hiontaan. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Värähtelytaajuuden asetuksen säätöpyörä 2 Käynnistyskytkin 3 Käynnistyskytkimen lukituspainike 4 Pölysäiliö täydellisenä (Microfilter System) 5 Kiristyssanka OBJ_BUCH-80-005.book Page 52 Thursday, March 10, 2016 9:27 AMSuomi | 53 Bosch Power Tools 1 609 92A 2BP | (10.3.16) 6 Hiomalevy 7 Hiomapaperi 8 Etummaisen kiinnittimen vapautuspainike 9 Etummainen kinnitin 10 Rei’itin* 11 Hiomalevyn ruuvit 12 Poistoilma-adapteri 13 Suodatin (Microfilter System) 14 Imuletku* 15 Kahva (eristetty kädensija) *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Tekniset tiedot Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745-2-4 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 80 dB(A); äänen tehotaso 91 dB(A). Epävarmuus K=3dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

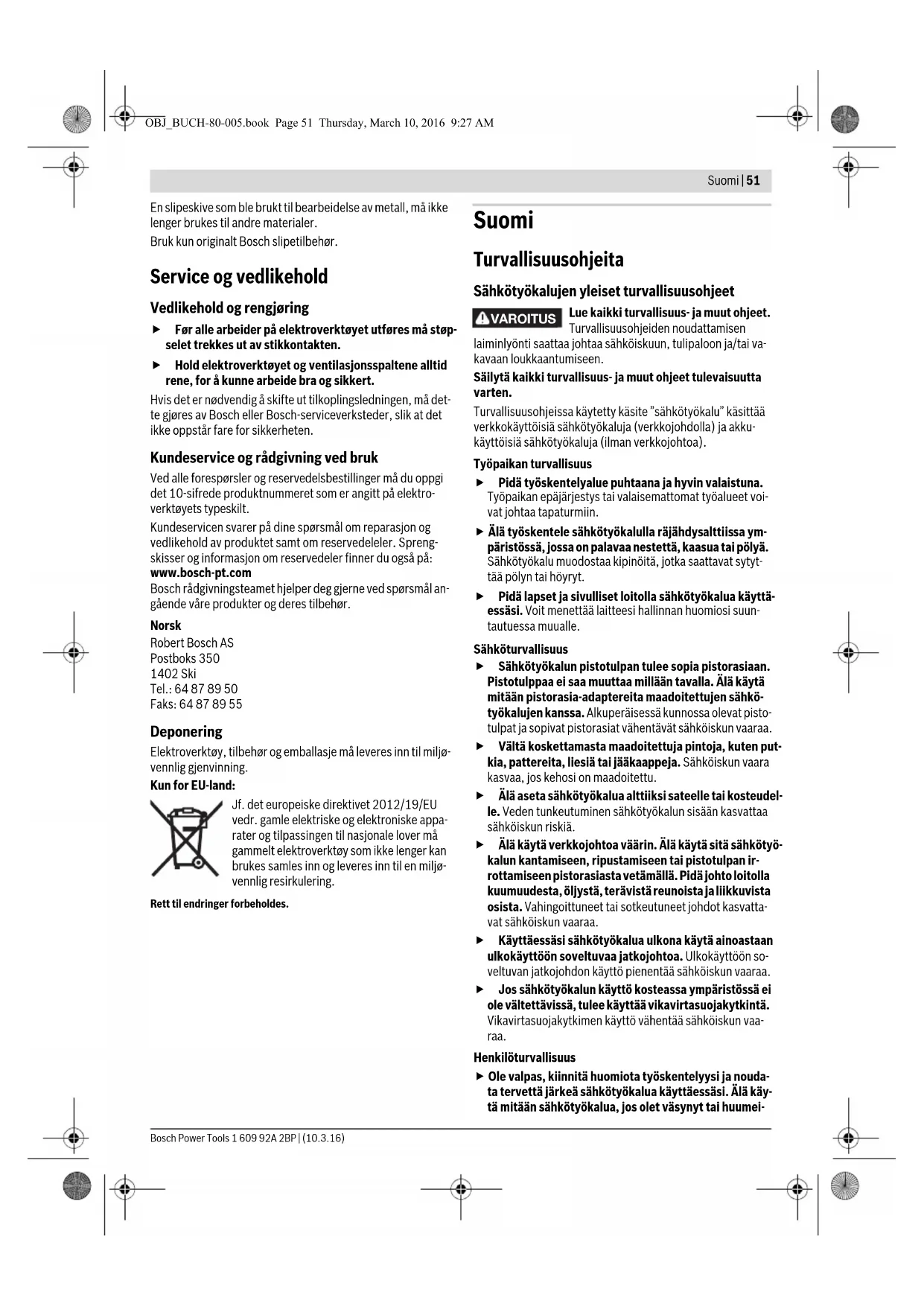

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-4 mukaan:

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin- tiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä- rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat- taa kasvattaa koko työaikajakson värähtelyrasitusta huomat- tavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi. Standardinmukaisuusvakuutus Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni- set tiedot” kuvattu tuote vastaa direktiivien 2011/65/EU,19. huhtikuuta 2016 asti: 2004/108/EY,

20. huhtikuuta 2016 alkaen: 2014/30/EU ja direktiivin,

2006/42/EY kaikkia asiaankuuluvia vaatimuksia ja direktii- veihin tehtyjä muutoksia ja on seuraavien standardien mukai- nen: EN 60745-1, EN 60745-2-4, EN 50581. Tekninen tiedosto (2006/42/EY): Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Asennus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Pölyn ja lastun poistoimu Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter- veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai- heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käy- tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koskien käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Sisäinen pölynimu pölysäiliöön (katso kuvat G1–G4) Aseta pölysäiliö 4 poistoilmanysään 12 lukkiutumiseen asti. Tyhjennä pölysäiliö 4 vetämällä se irti alaspäin. Tasohiomakone GSS 23 AE Tuotenumero 3 601 K70 7.. Ottoteho W190 Värähtelytaajuuden asetus

Tyhjäkäyntikierrosluku min

7000–12000 Tyhjäkäyntivärähtelytaajuus min

14000 – 24000 Värähtely-ympyrän halkaisija mm 2,0 Hiomapaperin mitat — Tarrakiinnitys — Pantakiinnitys

93 x 185 93 x 230 Hiomalevyn mitat mm 92 x 182 Paino vastaa EPTA-Procedure 01:2014 kg 1,7 Suojausluokka /II Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-80-005.book Page 53 Thursday, March 10, 2016 9:27 AM54 | Suomi 1 609 92A 2BP | (10.3.16) Bosch Power Tools Ennen pölysäiliön 4 avaamista tulisi sinun kuvan osoittamalla tavalla koputtaa pölysäiliö kiinteää alustaa vasten, jotta pöly irtoaisi suodatinpanoksesta. Tartu pölysäiliötä 4 tartuntasyvennyksestä, käännä suodatin- panos 13 pois ylöspäin, ja tyhjennä pölysäiliö. Puhdista suo- datinpanoksen lamellit 13 pehmeällä harjalla. Ulkopuolinen poistoimu (katso kuva H) Työnnä imuletku 14 poistoilmanysään 12. Liitä imuletku 14 pölynimuriin. Katsauksen liittämisestä eri pölynimureihin löy- dät tämän käyttöohjeen lopusta. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino- geenisten tai kuivien pölyjen imurointiin. Hiomapaperin vaihto Poista lika ja pöly hiomalevystä 6 esim. siveltimellä ennen uu- den hiomapaperin kiinnittämistä. Tarkista parhaan mahdollisen pölynpoiston varmistamiseksi, että hiomapaperin aukot ovat hiomalevyn reikien kohdalla. Tarrakiinnitteiset hiomapaperit (katso kuva A) Hiomalevyssä 6 on tarrakudos, jotta tarrakiinnitteiset hioma- paperit voidaan kiinnittää nopeasti ja yksinkertaisesti. Koputa hiomalevyn 6 tarrakudosta puhtaaksi ennen hiomapa- perin 7 kiinnitystä mahdollisimman hyvän tartunnan mahdol- listamiseksi. Aseta hiomapaperi 7 hiomalevyn 6 toista laitaa pitkin ja sitten hiomalevyyn painaen se tiukasti kiinni. Poista hiomapaperi 7 tarttumalla siihen yhdestä kulmasta ja vetämällä se irti hiomalevystä 6. Hipmapaperit ilman tarrakiinnitystä (katso kuvat B–D) Paina vapautuspainiketta 8 ja pidä se painettuna. Työnnä hiomapaperi 7 vasteeseen asti avatun etummai- sen kiinnittimen alle 9 ja päästä vapautuspainike 8 taas vapaaksi. Tarkista, että hiomapaperi on kiinnitetty kes- kelle. Paina kiristyssankaa 5 sisäänpäin ja käännä se vastee- seen asti. Aseta hiomapaperi 7 tiukasti hiomalevyn yli. Vie hioma- paperin toinen pää 7 taemman kiinnittimen ja kiristysvi- vyn punaisen rullan väliin 5. Pidä hiomapaperi kireänä ja paina kiristysvipua 5 hioma- levyn suuntaan, hiomapaperin lukitsemiseksi. Reiättömiä hiomapaapereita, esim. rulla- tai metritavaraa, voi rei’ittää pölynimua varten rei’ittimellä 10. Paina sähkötyökalu asennettuine hiomapapereineen rei'itintä vasten (katso kuva E). Poista hiomapaperi 7 vapauttamalla kiristyssanka 5 ja vetä- mällä hiomapaperi ulos taimmaisesta pidikkeestä. Paina va- pautuspainiketta 8 ja poista hiomapaperi kokonaan. Hiomapaperin valinta Riippuen hiottavasta materiaalista ja pinnan halutusta hioma- tehosta on saatavissa erilaisia hiomapapereita: Hiomalevyn vaihto (katso kuva F) Hiomalevyn 6 voi tarvittaessa vaihtaa. Kierrä kokonaan irti 4 ruuvia 11 ja poista hiomalevy 6. Aseta uusi hiomalevy 6 paikoilleen ja kiristä ruuvit uudelleen. Käyttö Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Käynnistys ja pysäytys Paina sähkötyökalun käynnistystä varten käynnistyskytkin- tä 2 ja pidä se painettuna. Lukitse painettu käynnistyskytkin 2 painamalla lukituspaini- ketta 3. Pysäytä sähkötyökalu päästämällä käynnistyskytkin 2 va- paaksi tai, jos se on lukittu lukituspainikkeella 3, paina ensin käynnistyskytkintä 2 lyhyesti ja päästä se sitten vapaaksi. Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. Värähtelytaajuuden asetus Värähtelytaajuuden asetuksen säätöpyörällä 1 voit asettaa tarvittavan värähtelytaajuuden myös käytön aikana. Tarvittava värähtelytaajuus riippuu materiaalista ja työolo- suhteista ja se voidaan määrittää käytännön kokein. Työskentelyohjeita Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Karkeus Kaikkien puuaineiden käsittelyyn 40—240 Karkeiden, höyläämättömien palkkien ja lautojen esihiontaan karkea 40, 60 Tasohiontaan ja pienien epäta- saisuuksien tasoitukseen keski- karkea 80, 100, 120 Kovan puun viimeistely- ja hienohiontaan hieno 180, 240 Maali-/lakkapintojen sekä pohjustusten kuten fillerin ja spakkelin työstöön 40—320 Värin poistohiontaan karkea 40, 60 Pohjamaalin hiontaan keski- karkea 80, 100, 120 Pohjustuksen lopulliseen hiontaan ennen lakkausta hieno 180, 240, 320 OBJ_BUCH-80-005.book Page 54 Thursday, March 10, 2016 9:27 AMΕλληνικά | 55 Bosch Power Tools 1 609 92A 2BP | (10.3.16) Poistoteho hiottaessa määräytyy pääasiassa hiomapaperin valinnalla sekä asetetulla värähtelytaajuudella. Vain moitteettomassa kunnossa olevat hiomapaperit antavat hyvän hiontatehon ja säästävät sähkötyökalua. Kiinnitä huomiota tasaiseen puristuspaineeseen hiomapape- rin kestoiän kasvattamiseksi. Paineen turha lisääminen ei paranna hiontatehoa, vaan johtaa laitteen ja hiomapaperin voimakkaampaan kulumiseen. Hiomapaperi, jolla on hiottu metallia, ei tulisi käyttää muita materiaaleja varten. Käytä vain alkuperäisiä Bosch-hiomatarvikkeita. Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaina, jotta voit työskennellä hyvin ja turvalli- sesti. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Asiakaspalvelu ja käyttöneuvonta Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektro- niikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvotto- mat sähkötyökalut kerätä erikseen ja toimit- taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
