INSTRUKCJA OBSŁUGI BASA1 SCHEPPACH

Pilarka taśmowa Tłumaczenie oryginalnej instrukcji obsługi

10. Blokovanie krytu (dole)

• Otvorte obal a opatrne vyberte prístroj.

11. Pracovné upozornenia

Objaśnienie symboli na urządzeniu Ostrzeżenie! W przypadku nieprzestrzegania może wystąpić zagrożenia dla życia, niebezpie- czeństwo odniesienia obrażeń lub ryzyko uszkodzenia narzędzia! Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazó- wek bezpieczeństwa! Nosić okulary ochronne! Nosić nauszniki ochronne! W przypadku emisji pyłu nosić maskę chroniącą drogi oddechowe! Uwaga! Niebezpieczeństwo odniesienia obrażeń! Nie wkładać rąk w obracający się brzesz- czot piły! Nosić rękawice ochronne! Uwaga! Przed rozpoczęciem czynności związanych z montażem, czyszczeniem, przebudo- wą, serwisowaniem, składowaniem lub transportem należy wyłączyć urządzenie i odłączyć je od źródła zasilania. Kierunek piły taśmowej Produkt jest zgodny z obowiązującymi europejskimi dyrektywami.www.scheppach.com

Spis treści: Strona:

4. Użycie zgodne z przeznaczeniem ..................................................................... 166

16. Utylizacja i ponowne wykorzystanie ................................................................. 177

Należy przestrzegać minimalnego wieku pracowni- ków. Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eks- ploatacji urządzeń do obróbki drewna. Nie ponosimy odpowiedzialności za wypadki lub szko- dy powstałe wskutek nieprzestrzegania niniejszej in- strukcji oraz wskazówek bezpieczeństwa.

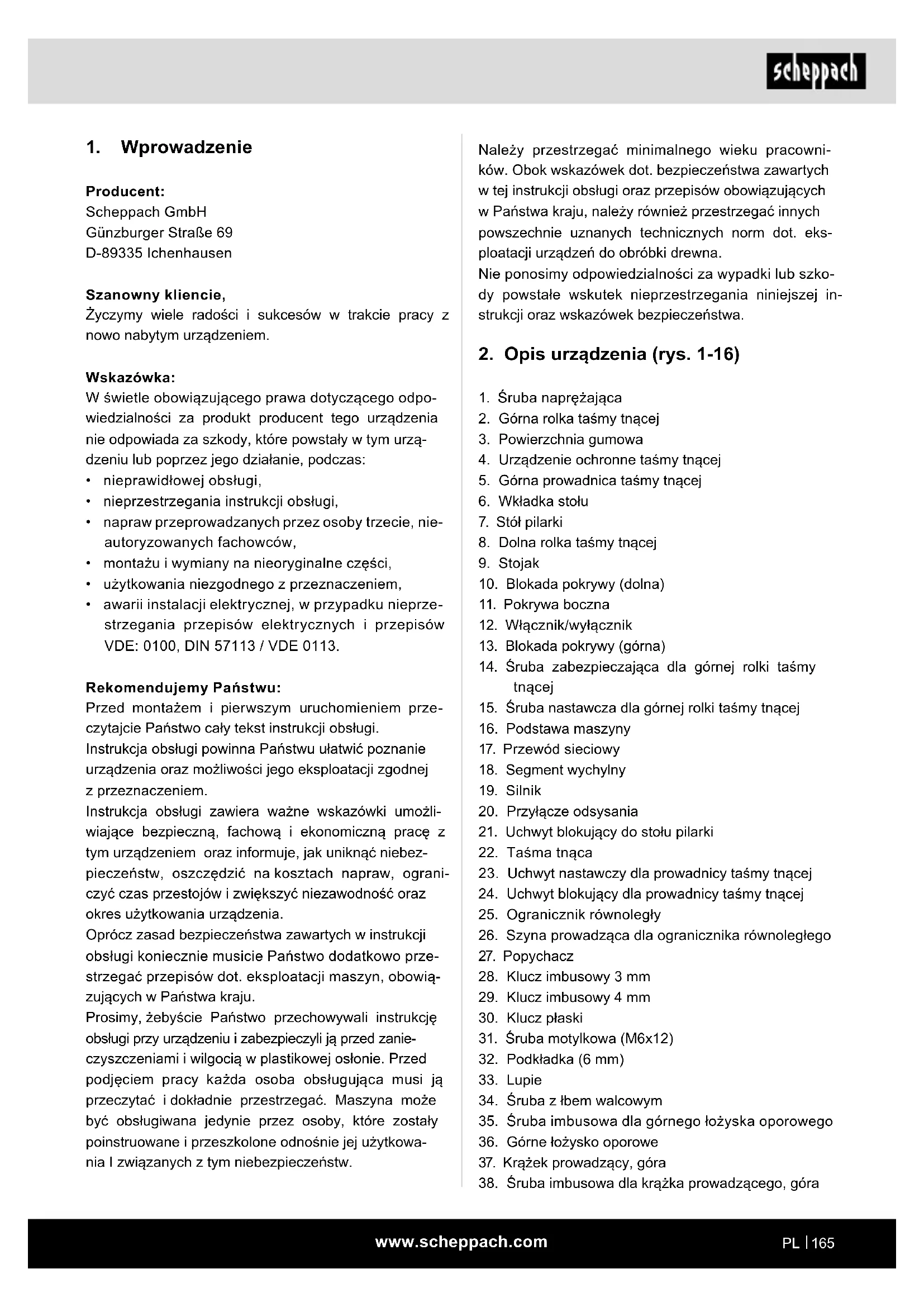

2. Opis urządzenia (rys. 1-16)

1. Śruba naprężająca

2. Górna rolka taśmy tnącej

3. Powierzchnia gumowa

4. Urządzenie ochronne taśmy tnącej

5. Górna prowadnica taśmy tnącej

8. Dolna rolka taśmy tnącej

12. Włącznik/wyłącznik

13. Blokada pokrywy (górna)

14. Śruba zabezpieczająca dla górnej rolki taśmy

15. Śruba nastawcza dla górnej rolki taśmy tnącej

16. Podstawa maszyny

17. Przewód sieciowy

18. Segment wychylny

20. Przyłącze odsysania

21. Uchwyt blokujący do stołu pilarki

23. Uchwyt nastawczy dla prowadnicy taśmy tnącej

24. Uchwyt blokujący dla prowadnicy taśmy tnącej

25. Ogranicznik równoległy

26. Szyna prowadząca dla ogranicznika równoległego

28. Klucz imbusowy 3 mm

29. Klucz imbusowy 4 mm

31. Śruba motylkowa (M6x12)

32. Podkładka (6 mm)

34. Śruba z łbem walcowym

35. Śruba imbusowa dla górnego łożyska oporowego

36. Górne łożysko oporowe

37. Krążek prowadzący, góra

38. Śruba imbusowa dla krążka prowadzącego, góra

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Szanowny kliencie, Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem. Wskazówka: W świetle obowiązującego prawa dotyczącego odpo- wiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urzą- dzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,

• nieprzestrzegania instrukcji obsługi,

• napraw przeprowadzanych przez osoby trzecie, nie- autoryzowanych fachowców,

• montażu i wymiany na nieoryginalne części,

• użytkowania niezgodnego z przeznaczeniem,

• awarii instalacji elektrycznej, w przypadku nieprze- strzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113. Rekomendujemy Państwu: Przed montażem i pierwszym uruchomieniem prze- czytajcie Państwo cały tekst instrukcji obsługi. Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem. Instrukcja obsługi zawiera ważne wskazówki umożli- wiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebez- pieczeństw, oszczędzić na kosztach napraw, ograni- czyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia. Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo prze- strzegać przepisów dot. eksploatacji maszyn, obowią- zujących w Państwa kraju. Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanie- czyszczeniami i wilgocią w plastikowej osłonie. Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszyna może być obsługiwana jedynie przez osoby, które zostały poinstruowane i przeszkolone odnośnie jej użytkowa- nia I związanych z tym niebezpieczeństw.www.scheppach.com

Maszynę wolno użytkować wyłącznie zgodnie z jej przeznaczeniem. Każde użycie wykraczające poza to jest niezgodne z przeznaczeniem. Za wynikające z te- go szkody i obrażenia wszelkiego rodzaju odpowiada użytkownik/operator, a nie producent. Można używać tylko pił taśmowych przystosowanych do maszyny. Do zgodnego z przeznaczeniem wyko- rzystywania zalicza się również przestrzeganie zasad bezpieczeństwa, a także instrukcji montażu i wskazó- wek dot. eksploatacji, zawartych w instrukcji obsługi. Osoby obsługujące i konserwujące maszynę muszą dobrze znać jej działanie oraz zostać pouczone od- nośnie ewentualnych zagrożeń. Ponadto należy jak najdokładniej przestrzegać obowiązujących przepisów dotyczących zapobiegania nieszczęśliwym wypad- kom. Podobnie zaleca się przestrzeganie wszelkich innych ogólnych zasad z dziedziny medycyny pracy i bezpieczeństwa technicznego. Samowolne modykacje maszyny wykluczają odpo- wiedzialność producenta za spowodowane tym szko- dy. Mimo używanie w sposób zgodny z przeznaczeniem nie można całkowicie uniknąć czynników ryzyka reszt- kowego. Ze względu na konstrukcję i budowę maszyny mogą występować następujące punkty:

• Uszkodzenie słuchu w przypadku nieużywania wy- maganych środków ochrony słuchu.

• Emisje pyłu z drewna szkodliwe dla zdrowia przy zastosowaniu w pomieszczeniach zamkniętych.

• Niebezpieczeństwo wypadku wskutek kontaktu rąk z nieosłoniętym obszarem cięcia narzędzia.

• Niebezpieczeństwo obrażeń podczas wymiany na- rzędzia (niebezpieczeństwo przecięcia).

• Zagrożenie ze strony odrzucanych przedmiotów ob- rabianych lub ich części.

• Zagrożenie wskutek odrzutu.

• Przechylenie się przedmiotu obrabianego wskutek niewystarczającej pozycji przyłożenia przedmiotu obrabianego.

• Dotknięcie narzędzia tnącego.

• Odrzucenie części gałęzi oraz części przedmiotów obrabianych.

39. Uchwyt mocujący (góra)

40. Śruba imbusowa górnego uchwytu mocującego

41. Śruba imbusowa dolnego łożyska oporowego

42. Dolne łożysko oporowe

43. Śruba dolnego uchwytu mocującego

44. Ochrona taśmy tnącej

45. Śruba imbusowa dla krążka prowadzącego (dół)

46. Krążek prowadzący, dół

47. Uchwyt mocujący (dół)

48. Uchwyt popychacza

49. Śruba (regulacja stołu pilarki)

50. Nakrętka (regulacja stołu pilarki)

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.

• Usunąć materiał opakowaniowy oraz zabezpiecze- nia opakowania/transportowe (jeśli występują).

• Sprawdzić, czy zakres dostawy jest kompletny.

• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.

• W miarę możliwości zachować opakowanie do za- kończenia okresu gwarancyjnego. m UWAGA! Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzie- ciom na zabawę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

• Piła taśmowa / Taśma tnąca (wstępnie zmontowa- ne)

• Ogranicznik równoległy

• Szyna prowadząca dla ogranicznika równoległego

• Klucz płaski RK 10/8

• Klucz imbusowy RK 3/6

• Tłumaczenie oryginalnej instrukcji eksploatacji

4. Użycie zgodne z przeznaczeniem

Piła taśmowa służy do cięcia podłużnego i poprzecz- nego drewna lub obrabianych elementów drewnopo- dobnych. Materiały okrągłe można ciąć tylko przy uży- ciu odpowiednich przyrządów mocujących.www.scheppach.com

– Nie używać narzędzia elektrycznego do celów, do których nie jest ono przeznaczone. Np. nie używać ręcznej piły tarczowej do cięcia gałęzi drzew lub polan drewna. – Narzędzia elektrycznego nie używać do cięcia drewna opałowego.

8. Zawsze nosić odpowiednią odzież roboczą

– Nie nosić luźnej odzieży lub biżuterii. Mogą one zostać wciągnięte przez ruchome części urządzenia. – Przy pracy na wolnym powietrzu zalecane są gumowe rękawice i antypoślizgowe obuwie – W przypadku długich włosów używać siatki na włosy.

9. Stosować odpowiednie środki ochrony

– Stosować okulary ochronne. – Podczas prac z dużą emisją pyłu stosować ma- skę chroniącą drogi oddechowe.

10. Podczas obróbki drewna, materiałów drewnopo-

dobnych lub tworzyw sztucznych należy podłą- czyć urządzenie do odsysania pyłów. – Jeśli przewidziane są urządzenia do podłącze- nia służące do odsysania pyłu, należy spraw- dzić, czy są podłączone i używane. – Eksploatacja w zamkniętych pomieszczeniach jest dopuszczalna wyłącznie z zastosowaniem odpowiedniego urządzenia odsysającego.

11. Nie używać kabla do innych celów

– Nie przenosić urządzenia za kabel i nie ciągnąć go, by wyjąć wtyczkę z gniazdka. Chronić kabel przed gorącem, olejami i ostrymi krawędziami.

12. Zabezpieczyć obrabiany przedmiot

– Używać uchwytów mocujących lub imadła, aby podtrzymać obrabiany przedmiot. Jest to bez- pieczniejszy sposób podtrzymania niż własne ręce i umożliwia obsługę urządzenia obiema rękami. – W przypadku długich elementów wymagane jest zastosowanie dodatkowej podpory (stół, kozły itd.), by uniknąć przechylenia maszyny. – Obrabiany element dociskać zawsze mocno do płyty roboczej i ogranicznika, by uniknąć jego chwiania się lub obrócenia.

13. Unikać nietypowej pozycji ciała

– Zadbać o stabilną pozycję i zachowanie rów- nowagi w każdej chwili. – Unikać nieodpowiednich pozycji rąk w których na skutek nagłego zsunięcia jednej lub obu rąk mogłoby dojść do zetknięcia z brzeszczotem piły. Należy pamiętać, że zgodnie z przeznaczeniem nasze urządzenia nie zostały skonstruowane do użytku ko- mercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy urzą- dzenie jest stosowane w zakładach komercyjnych, rzemieślniczych i przemysłowych oraz do podobnych działalności.

UWAGA! Podczas używania narzędzi elektrycznych należy przestrzegać zasadniczych środków bezpie- czeństwa w celu ochrony przed porażeniem prądem, zagrożeniem obrażeniami i pożarem. Przed przystą- pieniem do używania niniejszego narzędzia elektrycz- nego należy przeczytać wszystkie wskazówki i odpo- wiednio przechowywać je w bezpiecznym miejscu. Bezpieczna praca

1. Należy zachować porządek w miejscu pracy

– Bałagan w miejscu pracy wywołuje zagrożenie wypadkiem.

2. Zwracać uwagę na otoczenie

– Nie wystawiać urządzenia na deszcz. – Nie używać elektronarzędzi w mokrym lub wil- gotnym otoczeniu. – Proszę pamiętać o właściwym oświetleniu. – Nie używać narzędzi elektrycznych w miej- scach, gdzie występuje zagrożenie pożarem lub wybuchem.

3. Proszę pamiętać o właściwym oświetleniu

– Unikać zetknięcia części ciała z uziemionymi częściami urządzenia, np. rurami, elementami grzejnymi, kuchenkami, lodówkam.

4. Trzymać dzieci z dala od urządzenia!

– Nie pozwalać innym osobom, by poruszały urządzeniem lub kablem, trzymać je z dala od obszaru roboczego.

5. Przechowywać urządzenie w pewnym miejscu

– Nieużywane urządzenia powinny być przecho- wywane w suchym, zamkniętym i niedostępnym dla dzieci pomieszczeniu.

6. Nie przeciążać urządzenia

– Pracuje ono lepiej i bezpieczniej przy podanej wydajności.

7. Używać odpowiednie urządzenie

– Nie używać zbyt słabego urządzenia lub przy- stawek do ciężkich prac.www.scheppach.com

– Skontrolować, czy części ruchome funkcjonują bez zarzutu i nie zakleszczają się oraz czy nie są uszkodzone. – Wszystkie części muszą być właściwie za- montowane, aby zapewnić bezpieczeństwo urządzenia. – Ruchoma pokrywa ochronna nie może się za- blokować, gdy jest otwarta. – Uszkodzone elementy zabezpieczające i czę- ści naprawiać niezwłocznie w autoryzowanym serwisie lub wymieniać, o ile nie podano inaczej w instrukcji obsługi. – Uszkodzone przełączniki muszą zostać wymie- nione w autoryzowanym serwisie. – Nie stosować wadliwych lub uszkodzonych przewodów przyłączeniowych. – Nie używać urządzeń, w których włącznik nie daje się włączyć lub wyłączyć.

– Używanie innych narzędzi roboczych i innego osprzętu może powodować zagrożenie obra- żeniami.

22. Naprawę narzędzia elektrycznego należy zlecać

wykwalikowanemu elektrykowi – Urządzenie to odpowiada ujednoliconym normom bezpieczeństwa. Napraw powinien dokonywać jedynie autoryzowany serwis, w przeciwnym wypadku może powstać niebez- pieczeństwo dla użytkownika. Dodatkowe wskazówki bezpieczeństwa

• Podczas wykonywania wszystkich prac konserwa- cyjnych przy pile taśmowej należy zakładać ręka- wice ochronne!

• Podczas cięcia drewna okrągłego należy używać przyrządu zabezpieczającego obrabiany przedmiot przed przekręceniem

• Podczas cięcia desek na sztorc należy używać przyrządu zabezpieczającego obrabiany przed- miot przed odrzutem

• W celu zapewnienia przestrzegania wartości emi- sji pyłu podczas obróbki drewna i bezpieczeństwa eksploatacji należy podłączyć instalację odsysającą o prędkości powietrza min. 20 m/s.

• Wskazówki bezpieczeństwa przekazać wszystkim osobom pracującym przy maszynie.

• Nie używać piły do cięcia drewna opałowego.

• Maszyna jest wyposażona w wyłącznik bezpie- czeństwa, zabezpieczający przed ponownym włą- czeniem po utracie zasilania.

14. Starannie dbać o urządzenie

– Pamiętać o tym, żeby urządzenie było zawsze czyste i naostrzone, co zapewnia dobrą i bez- pieczną pracę. – Przestrzegać zasad konserwacji i wskazówek dotyczących wymiany części. – Regularnie kontrolować wtyczkę i kabel, a w razie stwierdzenia uszkodzenia naprawę zlecić w autoryzowanym serwisie. – Regularnie kontrolować przedłużacze i wymie- niać te uszkodzone. – Uchwyty utrzymywać suche, wolne od oleju i tłuszczu.

15. Wtyczkę należy wyjąć z gniazdka

– Nigdy nie usuwać luźnych odłamków, wiórów lub zakleszczonych kawałków drewna przy pracującym brzeszczocie piły. – W przypadku nieużywania narzędzia elektrycz- nego, przed przystąpieniem do konserwacji i przy wymianie narzędzi, jak np. brzeszczot piły, wiertła, frezy. – Po zablokowaniu tarczy tnącej w wyniku dużej siły przesuwania podczas cięcia, wyłącz ma- szynę i odłącz ją od zasilania. Usuń obrabiany przedmiot i upewnij się, że tarcza tnąca może się swobodnie obracać. Włącz maszynę i roz- pocznij nową operację cięcia ze zmniejszoną siłą przesuwania.

16. Nie zostawiać w urządzeniu kluczy ślusarskich

– Przed włączeniem urządzenia skontrolować, czy usunięte zostały klucze ślusarskie i urzą- dzenia nastawcze.

17. Unikać nieumyślnego uruchomienia

– Upewnić się, że podczas wkładania wtyczki do gniazda przełącznik jest wyłączony.

18. Użyć przedłużacza w przypadku zastosowania

na zewnątrz – Na powietrzu stosować wyłącznie dopuszczone do tego i odpowiednio oznaczone kable prze- dłużające. – Bęben kablowy stosować wyłącznie w rozwi- niętym stanie.

19. Proszę postępować ostrożnie

– Skupiać się na wykonywanych czynnościach. Pracować z rozwagą. Nie używać narzędzia elektrycznego w stanie dekoncentracji.

20. Kontrolować urządzenie pod kątem usterek

– Przed dalszym użyciem urządzenia sprawdzić uważnie elementy zabezpieczające i lekko uszkodzone części, czy spełniają właściwe i zgodne z przeznaczeniem funkcje.www.scheppach.com

• Nigdy nie używać oddzielających urządzeń ochron- nych do podnoszenia lub transportu.

• Zwracać uwagę na prawidłowe zastosowanie i usta- wienie urządzeń ochronnych piły taśmowej.

• Zachować odstęp bezpieczeństwa rąk od piły ta- śmowej. Do cięcia wąskich elementów używać po- pychaczy.

• Przechowywać popychacz w przewidzianym do te- go celu uchwycie przy maszynie, by był dostępny z normalnej pozycji roboczej i zawsze w zasięgu.

• W normalnej pozycji roboczej operator znajduje się przed maszyną. OSTRZEŻENIE! Niniejsze narzędzie elektryczne wy- twarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać nega- tywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmier- telnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

Silnik prądu przemiennego 230 - 240 V ~ 50 Hz Moc 300W Prędkość obrotowa na biegu jałowym n

Długość piły taśmowej 1490 mm Szerokość piły taśmowej 3,5-12 mm Szerokość piły taśmowej maks. 12 mm Prędkość piły taśmowej 880 m/min Wysokość cięcia 0 - 100 mm Wysięg 195 mm Wymiary stołu 313 x 302 x 25 mm Stół przechylny 0° - 45° Wielkość przedmiotu obra- bianego maks. 400 x 400 x 80 mm Ciężar 18 kg Wprowadzanie zmian technicznych zastrzeżone! Element obrabiany musi posiadać minimalną wyso- kość wynoszącą 3 mm oraz szerokość wynoszącą 10 mm. Wartości hałasu i drgań zostały ustalone zgodnie z EN 61029.

• Przed uruchomieniem skontrolować, czy napięcie na tabliczce znamionowej urządzenia zgadza się z napięciem sieciowym.

• Bęben kablowy stosować wyłącznie w rozwiniętym stanie.

• Nie wolno odwracać uwagi osób pracujących przy maszynie.

• Uwzględnić kierunek obrotów silnika i piły taśmowej

• Nie wolno demontować lub powodować bezużytecz- ności urządzeń zabezpieczających przy maszynie.

• Nie ciąć przedmiotów, które są za małe, by można je było bezpiecznie utrzymać w ręce.

• Nigdy nie usuwać luźnych odłamków, wiórów lub za- kleszczonych kawałków drewna przy pile taśmowej.

• Przestrzegać odnośnych przepisów bezpieczeń- stwa pracy oraz pozostałych, ogólnie uznanych zasad bezpieczeństwa technicznego.

• Przestrzegać instrukcji wydanych przez zrzeszenie zawodowe (VBG 7)

• Założyć osłonę piły taśmowej na wysokości ok. 3 mm nad ciętym materiałem.

• Uwaga! Długie elementy obrabiane zabezpieczyć przed przechyleniem na końcu procesu cięcia. (np. stojak rolkowy itp.)

• Urządzenie ochronne piły taśmowej (4) musi znaj- dować się podczas transportu urządzenia w najniż- szej pozycji w pobliżu stołu.

• Osłony ochronne nie mogą być używane do trans- portu lub nieprawidłowej eksploatacji maszyny.

• Nie używać zdeformowanych lub uszkodzonych pił taśmowych.

• Wymieniać zużytą nakładkę na stół.

• Nigdy nie uruchamiać maszyny, jeżeli drzwi zabez- pieczające piłę taśmową lub oddzielające urządze- nie ochronne są otwarte.

• Zwracać uwagę, by wybór piły taśmowej oraz pręd- kości był odpowiedni do ciętego przedmiotu obra- bianego.

• Nie rozpoczynać czyszczenia piły taśmowej zanim nie zatrzyma się całkowicie.

• Podczas prostego cięcia małych przedmiotów obra- bianych użyć popychacza w kierunku ogranicznika równoległego.

• Podczas obsługi piły taśmowej oraz szorstkich przedmiotów obrabianych zakładać rękawice!

• Podczas transportu urządzenie ochronne piły ta- śmowej musi znajdować się w najniższej pozycji i w pobliżu stołu.

• Podczas cięcia pod kątem przy nachylonym stole należy umieścić ogranicznik równoległy w dolnej części stołu.www.scheppach.com

• Pozostałe zagrożenia mogą zostać zminimalizowa- ne zgodnie ze wskazówkami w “Uwagi dotyczące bezpieczeństwa”, “Użytkowanie zgodne z przezna- czeniem” oraz w całej instrukcji obsługi.

8. Przed uruchomieniem

Urządzenie ustawić na stabilnej powierzchni, tzn. musi zostać przykręcone do stołu roboczego lub podstawy.

• Przed uruchomieniem należy odpowiednio zamon- tować wszystkie pokrywy oraz urządzenia zabez- pieczające.

• Tarcza tnąca musi się swobodnie obracać.

• Zwrócić uwagę na to, czy w obrabianym drewnie nie ma gwoździ, śruby lub innych ciał obcych.

• Przed uruchomieniem przycisku włączania/wyłą- czania tarcza musi być prawidłowo zamontowana.

• Części ruchome muszą poruszać się lekko.

• Przed podłączeniem sprawdzić, czy dane na ta- bliczce znamionowej zgadzają się z danymi sieci.

UWAGA! Przed przystąpieniem do wszelkich prac związanych z konserwacją, przezbrojeniem i montażem taśmy tną- cej należy wyjąć wtyczkę z gniazdka. Narzędzie montażowe 1 Klucz płaski RK 10/13 1 Klucz imbusowy RK 3 1 Klucz imbusowy RK 6 Ze względu na zapakowanie do transportu stół pilarki nie jest zamontowany. 9.1. Montaż stołu pilarki (rys. 1-4)

• Otworzyć boczną pokrywę (11) luzując górną (13) i dolną (10) blokadę pokrywy. Odblokować najpierw górną blokadę pokrywy (13) za pomocą klucza im- busowego 6 mm (29) obracając w kierunku przeciw- nym do ruchu wskazówek zegara. Odblokować na- stępnie dolną blokadę pokrywy (10) odkręcając ją w kierunku przeciwnym do ruchu wskazówek zegara.

• Ustawić segment wychylny pod kątem 30°, luzując uchwyt blokujący stołu pilarki (21) (rys. 2).

• Umieścić stół pilarki (7) nad brzeszczotem piły (22).

• Przykręcić stół pilarki (7) przy użyciu 4 śrub sze- ściokątnych M6x12 do segmentu wychylnego (18). Nie dokręcać śrub zbyt mocno.

• Wychylić pilarkę na pozycję 0° i zablokować uchwyt blokujący stołu pilarki (21). Poziom ciśnienia akustycznego L

86,0 dB Niepewność K

3 dB Poziom ciśnienia akustycznego L

74,8 dB Niepewność K

3 dB Zakładać nauszniki ochronne! Hałas może powodować utratę słuchu. Emisję hałasu oraz wibracje należy ograniczyć do mi- nimum!

• Stosować wyłącznie sprawne urządzenia.

• Urządzenie poddawać regularnej konserwacji i czyszczeniu.

• Dostosować metodę pracy do urządzenia.

• Nie przeciążać urządzenia.

• W razie potrzeby oddać urządzenie do przeglądu.

• Gdy urządzenie nie jest używane, powinno być wy- łączone.

7. Ryzyko rezydualne

Maszyna została zbudowana z wykorzystaniem nowo- czesnych technologii zgodnie z uznanymi zasadami bezpieczeństwa. Niektóre pozostałe zagrożenia mogą jednak nadal istnieć. (rys. 15)

• Ryzyko obrażeń palców i dłoni przez obracający się brzeszczot w wyniku niewłaściwego obchodzenia się z obrabianym materiałem.

• Ryzyko uszkodzenia zdrowia z powodu pyłu drzew- nego i wiórów drzewnych. Noś odzież ochronną, taką jak okulary. Używaj wyciągu.

• Niebezpieczeństwo obrażenia na skutek wady brzeszczotu. Regularnie sprawdzaj brzeszczot pod kątem defektów.

• Ryzyko obrażeń palców i dłoni, podczas zmiany brzeszczotu. Noś odpowiednie rękawice.

• Niebezpieczeństwo obrażeń na skutek rozruchu brzeszczotu podczas włączania maszyny.

• Zastosowanie nieprawidłowych lub uszkodzonych przewodów sieciowych może prowadzić do obrażeń spowodowanych przez energię elektryczną.

• Noś ubrania ściśle przylegające. Zdejmij pierścion- ki, bransoletki i inną biżuterię. Noś czapkę lub siatkę do ochrony długich włosów.

• Nawet wtedy, gdy podejmowane są wszelkie środ- ki bezpieczeństwa, niektóre pozostałe zagrożenia, które nie został jeszcze uwidocznione, mogą nadal występować.www.scheppach.com

Prawidłowe naprężenie taśmy tnącej można usta- lić za pomocą bocznego dociśnięcia palcem taśmy tnącej, mniej więcej pośrodku między obiema rolka- mi taśmy tnącej (2+8). W tym miejscu powinno być możliwe jedynie minimalne (ok. 1-2 mm) dociśnięcie taśmy tnącej (22).

• Wystarczająco naprężona taśma tnąca wyróżnia się metalicznym brzmieniem podczas dotykania.

• Jeżeli taśma tnąca nie będzie przez dłuższy czas używana, należy ją rozprężyć, aby nie doszło do rozciągnięcia. UWAGA! Zbyt wysokie naprężenie może powodować pęknięcie taśmy tnącej. NIEBEZPIECZEŃSTWO OD- NIESIENIA OBRAŻEŃ! Zbyt niskie naprężenie może spowodować obrót rolki taśmy tnącej (8), wskutek cze- go nastąpi zatrzymanie taśmy tnącej.

9.5 Ustawianie taśmy tnącej (rys. 1a+1b)

UWAGA! Przed ustawieniem taśmy tnącej należy ją odpowiednio naprężyć.

• Otworzyć boczną pokrywę (11) luzując górną (13) i dolną (10) blokadę pokrywy. Odblokować najpierw górną blokadę pokrywy (13) za pomocą klucza im- busowego 6 mm (28) obracając w kierunku przeciw- nym do ruchu wskazówek zegara. Odblokować na- stępnie dolną blokadę pokrywy (10) odkręcając ją w kierunku przeciwnym do ruchu wskazówek zegara.

• Obrócić powoli górną rolkę taśmy tnącej (2) w kie- runku zgodnym z ruchem wskazówek zegara. Ta- śma tnąca (22) powinna biec centralnie na rolce taśmy tnącej (2). W przeciwnym razie należy skory- gować kąt nachylenia górnej rolki taśmy tnącej (2).

• Jeżeli taśma tnąca (22) biegnie bardziej do tylnej krawędzi rolki taśmy tnącej (2), należy obrócić śru- bę nastawczą (15) w kierunku przeciwnym do ruchu wskazówek zegara.

• Otworzyć śrubę zabezpieczającą dla górnej rolki taśmy tnącej (14).

• Dolną rolkę taśmy tnącej (8) powoli obrócić ręcznie, aby sprawdzić położenie taśmy tnącej (22).

• Jeżeli taśma tnąca (22) biegnie do przedniej krawę- dzi rolki taśmy tnącej (2), należy obrócić śrubę na- stawczą (15) w kierunku zgodnym z ruchem wska- zówek zegara.

• Po ustawieniu górnej rolki taśmy tnącej (2) skon- trolować pozycję taśmy tnącej (22) na dolnej rolce taśmy tnącej (8). Taśma tnąca (22) powinna także tutaj znajdować się centralnie na rolce taśmy tnącej (8). W przeciwnym razie należy jeszcze raz przesta- wić nachylenie górnej rolki taśmy tnącej (2).

• Ustawić płytę stołu równolegle do brzeszczota piły. Dokręcić 4 śruby sześciokątne.

• Po dokonaniu ustawienia zamknąć pokrywę boczną (11) przy użyciu blokady pokrywy dolnej (10) i górnej (13) w odwrotnym kierunku.

• Poluzować 3 nakrętki sześciokątne (X) o ok. 2 obro- ty i przesunąć segment wychylny z zamontowaną pilarką. Taśma tnąca powinna biec centralnie na powierzchni stołu (6) (rys. 3). Następnie dokręcić ponownie 3 nakrętki sześciokątne (X) (rys. 4). 9.2. Montaż szyny prowadzącej dla ogranicznika równoległego (26) przy stole (7) (rys. 3)

• Wkręcić 4 śruby motylkowe M6x12 (31) z jedną pod- kładką (32) na ok. 5 mm w stół pilarki (7).

• Wprowadzić szynę prowadzącą dla ogranicznika równoległego (26), aż będzie przylegała do stołu.

• Następnie dokręcić 4 nakrętki motylkowe. 9.3. Ustawianie ogranicznika równoległego (rys. 5)

• Umieścić ogranicznik równoległy (25) na szynie prowadzącej (26) dla ogranicznika równoległego, z lewej strony taśmy tnącej, i mocno go zacisnąć (patrz 10.2). Ogranicznik równoległy musi się teraz znajdować równolegle do wcięcia w stole pilarki (7); korektę można dokonać poprzez poluzowanie śrub z łbem walcowym (34). W tym celu potrzebny jest klucz imbusowy 4 mm (niezawarty w zakresie dosta- wy); usunąć nasadkę ochronną (rys. 5.1).

9.3.1 Ustawianie skali (rys. 5)

W razie potrzeby można wyregulować skalę do szyny prowadzącej dla ogranicznika równoległego.

• Ogranicznik wzdłużny z lewej strony taśmy tnącej umieścić na szynie prowadzącej ogranicznika rów- noległego.

• Odmierzyć 50 mm od taśmy tnącej do ogranicznika równoległego. Kreska podziałowa na lupie (33) po- winna wskazywać teraz 50 mm.

• W innym przypadku poluzować śrubę z rowkiem krzyżowym (K) skali i ustawić na 50 mm. Z powro- tem dokręcić śrubę z rowkiem krzyżowym. 9.4. Naprężanie taśmy tnącej (rys. 1a) UWAGA! Przy dłuższym przestoju piły należy odprę- żyć taśmę tnącą, tzn. przed włączeniem piły należy sprawdzić naprężenie taśmy tnącej.

• Śrubę naprężającą (1) do naprężania taśmy tnącej (22) obrócić w kierunku zgodnym z ruchem wska- zówek zegara.www.scheppach.com

9.6.3. Ustawianie górnych krążków prowadzących

• Poluzować śrubę imbusową górnego uchwytu mo- cującego (40)

• Górny uchwyt mocujący (39) górnych krążków pro- wadzących (37) przesunąć w taki sposób, aby przed- nia krawędź krążków prowadzących (37) znajdowała się ok. 1 mm za podstawą zębatą taśmy tnącej.

• Ponownie dokręcić śrubę imbusową górnego uchwytu mocującego (40).

• Poluzować śruby imbusowe górnych krążków pro- wadzących (38).

• Wsunąć krążki prowadzące (37) w kierunku taśmy tnącej! Uwaga! Odstęp między krążkami prowa- dzącymi (37) a taśmą tnącą (22) powinien wyno- sić maks. 0,5 mm. (taśma tnąca nie może się za- kleszczać)

• Ponownie dociągnąć śruby imbusowe (38).

• Obrócić górną rolkę taśmy tnącej (2) kilka razy w kierunku zgodnym z ruchem wskazówek zegara.

• Ponownie sprawdzić ustawienie górnych krążków prowadzących (38) i w razie potrzeby wyregulować.

• W razie potrzeby wyregulować górne łożysko opo- rowe (36) (9.4.1).

9.6.4. Ustawianie dolnych kołków prowadzących

• Zdemontować stół pilarki (7)

• Poluzować śrubę dolnego uchwytu mocującego (43) (Klucz płaski RK 10 mm)

• Dolny uchwyt mocujący (47) dolnych krążków pro- wadzących (46) przesunąć w taki sposób, aby przednia krawędź dolnych krążków prowadzących (46) znajdowała się ok. 1 mm za podstawą zębatą taśmy tnącej.

• Ponownie dociągnąć śrubę dolnego uchwytu mo- cującego (43).

• Poluzować śruby imbusowe dolnych krążków pro- wadzących (45).

• Oba dolne krążki prowadzące (46) wsunąć tak da- leko w kierunku taśmy tnącej, aby odstęp między krążkami prowadzącymi (46) a taśmą tnącą (22) wyniósł maks. 0,5 mm. (taśma tnąca nie może się zakleszczać)

• Ponownie dokręcić śruby imbusowe dla dolnych krążków prowadzących (45).

• Obrócić dolną rolkę taśmy tnącej (8) kilka razy w kierunku zgodnym z ruchem wskazówek zegara.

• Ponownie sprawdzić ustawienie dolnych krążków prowadzących (46) i w razie potrzeby wyregulować.

• Nim regulacja górnej rolki taśmy tnącej (2) zacznie oddziaływać na pozycję taśmy tnącej na dolnej rol- ce taśmy tnącej (8), należy kilka razy obrócić rolkę taśmy tnącej.

• Dokręcić śrubę zabezpieczającą dla górnej rolki ta- śmy tnącej (14).

• Po dokonaniu ustawienia zamknąć pokrywę boczną (11) przy użyciu blokady pokrywy dolnej (10) i górnej (13) w odwrotnym kierunku. 9.6. Ustawianie prowadnicy taśmy tnącej (rys. 6-9) Zarówno łożyska oporowe (36 + 42), jak i krążki pro- wadzące (37 + 46) należy ponownie wyregulować po każdej wymianie taśmy tnącej.

• Otworzyć boczną pokrywę (11) luzując górną (13) i dolną (10) blokadę pokrywy. Odblokować najpierw górną blokadę pokrywy (13) za pomocą klucza im- busowego 6 mm (28) obracając w kierunku przeciw- nym do ruchu wskazówek zegara. Odblokować na- stępnie dolną blokadę pokrywy (10) odkręcając ją w kierunku przeciwnym do ruchu wskazówek zegara.

• Po dokonaniu ustawienia zamknąć pokrywę boczną (11) przy użyciu blokady pokrywy dolnej (10) i górnej (13) w odwrotnym kierunku.

9.6.1. Górne łożysko oporowe (36) (rys. 6)

• Poluzować śrubę imbusową górnego łożyska opo- rowego (35).

• Przesunąć łożysko oporowe (36) tak daleko, aby nie dotykało taśmy tnącej (22) (odstęp maks. 0,5 mm).

• Ponownie dokręcić śrubę imbusową górnego łoży- ska oporowego (35).

9.6.2. Ustawianie dolnego łożyska oporowego (42)

• Zdemontować stół pilarki analogicznie do 9.1, ale w odwrotnej kolejności.

• Poluzować śrubę imbusową dolnego łożyska opo- rowego (41).

• Przesunąć dolne łożysko oporowe (42) tak daleko, aby nie dotykało taśmy tnącej (22) (odstęp maks. 0,5 mm).

• Ponownie dokręcić śrubę imbusową dolnego łoży- ska oporowego (41).www.scheppach.com

• Taśmy tnące z precyzyjnym uzębieniem tną gła- dziej, ale także wolniej niż taśmy tnące z uzębie- niem zgrubnym. UWAGA: Nigdy nie stosować wygiętych lub zaryso- wanych taśm tnących! 9.10. Wymiana taśmy tnącej (rys. 1a+1b+3+15)

• Ustawić prowadnicę taśmy tnącej (5) na ok. poło- wę wysokości między stołem pilarki (7) a podstawą maszyny (16).

• Poluzować blokady pokrywy (10+13) i otworzyć boczną pokrywę (11).

• Usunąć szynę prowadzącą ogranicznika równole- głego (26) w odwrotnym kierunku (patrz 9.2).

• Odprężyć taśmę tnącą (22), obracając śrubę naprę- żającą (1) w kierunku przeciwnym do ruchu wska- zówek zegara.

• Wyciągnąć taśmę tnącą (22) z rolek taśmy tnącej (2+8) i przez szczelinę w stole pilarki (7).

• Nową taśmę tnącą (22) ustawić po środku obu rolek taśmy tnącej (2+8). Zęby taśmy tnącej (22) muszą wskazywać w kierunku stołu pilarki (rys. 6).

• Naprężyć taśmę tnącą (22) (patrz 9.4)

• Ponownie zamknąć pokrywę boczną (11).

• Zamontować następnie ponownie szynę prowadzą- cą dla ogranicznika równoległego (zgodnie z 9.2). 9.11. Wymiana wkładki stołu (rys. 14) W razie zużycia lub uszkodzenia wkładkę stołu (6) na- leży wymienić — inaczej istnieje podwyższone ryzyko zranienia.

• Wyjąć zużytą wkładkę stołu do góry (6).

• Montaż nowej wkładki odbywa się w odwrotnej ko- lejności. 9.12. Króciec odsysający (rys. 1b) Piła taśmowa jest wyposażona w króciec odsysający (20) 100/40 mm do wiórów. Urządzenie powinno się eksploatować tylko z odpo- wiednim układem odsysania. Regularnie kontrolować i czyścić kanały odsysające. 9.13. Uchwyt popychacza (rys. 13) Uchwyt popychacza (48) jest wstępnie zamontowany na postawie maszyny. W razie niestosowania nale- ży zawsze umieszczać popychacz (27) na uchwycie popychacza.

• W razie potrzeby wyregulować dolne łożysko opo- rowe (42) (9.4.2). 9.7. Ustawianie górnej prowadnicy taśmy tnącej (5) (rys. 10)

• Poluzować uchwyt blokujący dla prowadnicy taśmy tnącej (24).

• Opuścić prowadnicę taśmy tnącej (5), poprzez ob- racanie uchwytu nastawczego dla prowadnicy ta- śmy tnącej (23), możliwie blisko (odstęp ok. 2-3 mm) na materiał przeznaczony do cięcia.

• Ponownie dociągnąć uchwyt blokujący (24).

• Przed każdym procesem cięcia należy skontrolo- wać lub ponownie ustawić ustawienie. 9.8. Regulacja stołu pilarki (7) pod kątem 90° (rys.11+12)

• Ustawić górną prowadnicę taśmy tnącej (5) całko- wicie na górze.

• Poluzować uchwyt blokujący pilarki (21) obraca- jąc w kierunku przeciwnym do ruchu wskazówek zegara.

• Umieścić kątownik między taśmą tnącą (22) a stół pilarki (7). Kątownik nie jest objęty dostawą.

• Stół pilarki (7), poprzez obracanie, wychylić tak da- leko, aby kąt do taśmy tnącej (22) wynosił dokładnie 90°. Jeżeli stół pilarki znajduje się już na śrubie (49) i nie można ustawić kąta 90°, odkręcić nakrętkę (50) i skrócić śrubę (49), obracając ją w kierunku zgod- nym z ruchem wskazówek zegara.

• Ponownie dokręcić uchwyt blokujący pilarki (21) ob- racając w kierunku ruchu wskazówek zegara.

• W razie potrzeby poluzować także nakrętkę (50).

• Śrubę (49) przestawić tak mocno, aby miało miejsce dotykanie spodniej strony stołu pilarki.

• Ponownie dociągnąć nakrętkę (50), aby zamoco- wać śrubę (49).

• W razie potrzeby wyregulować wskaźnik skali (51) na skali stopniowej (52) na 0°. (rys. 11) 9.9. Stosowanie odpowiedniej taśmy tnącej Dołączona z piłą taśmową taśma tnąca nadaje się do uniwersalnego zastosowania. Podczas wyboru taśmy tnącej należy przestrzegać następujących kryteriów:

• Wąska taśma tnąca umożliwia cięcie węższych pro- mieni niż taśma szeroka.

• Szeroką taśmę tnącą stosuje się do wykonania pro- stego cięcia. Ma to znaczenie przede wszystkim przy cięciu drewna. Taśma tnąca wykazuje tenden- cję do podążania za słojowaniem i dlatego lekko odbiega od żądanej linii cięcia.www.scheppach.com

• Podczas pracy w pomieszczeniach zamkniętych na- leży podłączyć maszyny do instalacji odsysającej.

• Jeżeli maszyna jest wyłączona z eksploatacji, np. zakończenie pracy, należy zwolnić naprężenie piły taśmowej. Na maszynie należy umieścić odpowied- nią wskazówkę dotyczącą naprężenia piły taśmowej dla następnego użytkownika.

• Nieużywane piły taśmowe złożyć i przechowywać bezpiecznie w suchym miejscu. Przed użyciem sprawdzić pod kątem błędów (zęby, pęknięcia). Nie używać uszkodzonych pił taśmowych!

• Podczas obsługi pił taśmowych zakładać odpowied- nie rękawice.

• Przed rozpoczęciem pracy na maszynie muszą być prawidłowo zamontowane urządzenia ochronne i zabezpieczające.

• Nigdy nie czyścić piły taśmowej ani prowadnicy pi- ły szczotką lub skrobakiem trzymanym w ręce, je- śli piła jest włączona. Piły taśmowe ze spieczonym smarem zagrażają bezpieczeństwu pracy i należy je regularnie czyścić.

• W celu własnej ochrony podczas pracy zakładać okulary ochronne i ochronę słuchu. Na długie wło- sy zakładać siatkę do włosów. Luźne rękawy pod- winąć do łokcia.

• Podczas pracy przystawiać prowadnicę piły taśmo- wej możliwie jak najbliższej obrabianego przedmio- tu.

• W obszarze roboczym oraz otoczeniu maszyny za- dbać o odpowiednie oświetlenie.

• Do prostych cięć używać zawsze ogranicznika po- dłużnego, by zapobiec przewróceniu lub zsunięciu się przedmiotu obrabianego.

• Do obróbki wąskich przedmiotów obrabianych z po- suwem ręcznym używać popychacza.

• W celu wykonania cięcia ukośnego ustawić stół pi- larski w odpowiedniej pozycji i poprowadzić przed- miot obrabiany przy ograniczniku podłużnym.

• Do wycinania zębów i czopów w kształcie jaskółcze- go ogona lub klinów przechylić stół pilarki na odpo- wiednią pozycję na skali kątowej.

• W przypadku łukowatych i nieregularnych cięć przedmiotu obrabianego oburącz przesuwać równo- miernie w przód złączonymi palcami. Przedmiot ob- rabiany przytrzymywać w bezpiecznym obszarze.

• W celu wykonywania łukowatych, nieregularnych cięć należy użyć szablonu pomocniczego.

• Podczas cięcia drewna okrągłego zabezpieczyć przedmiot obrabiany przed przekręceniem.

UWAGA! Przed uruchomieniem urządzenie koniecznie całkowi- cie zmontować! 10.1. Włączanie / wyłączanie (12) (rys. 16)

• Piłę włącza się przez naciśnięcie zielonego przy- cisku „I”.

• W celu wyłączenia piły należy nacisnąć czerwony przycisk „0“.

• Piła taśmowa jest wyposażona w wyłącznik nadmia- rowy. W przypadku awarii zasilania piła taśmowa musi być ponownie włączona. 10.2. Ogranicznik równoległy (rys. 17)

• Docisnąć pałąk naprężający (H) ogranicznika rów- noległego (25) do góry

• Wsunąć ogranicznik równoległy (25), z lewej lub prawej strony taśmy tnącej (22), na szynę prowa- dzącą ogranicznika równoległego i ustawić na żą- dany wymiar.

• Docisnąć pałąk naprężający (H) do dołu, aby zamo- cować ogranicznik równoległy (25).

• Należy upewnić się, czy ogranicznik równoległy (25) przebiega zawsze równolegle do taśmy tnącej (22). 10.3. Cięcia ukośne (rys. 2+12+19) W celu wykonywania cięć ukośnych równolegle do taśmy tnącej (22) istnieje możliwość pochylenia stołu pilarki (7) pod kątem od 0°-45° do przodu.

• Poluzować uchwyt blokujący pilarki (21).

• Pochylić stół pilarki (7) do przodu, aż na skali stop- niowej (52) zostanie ustawiony żądany wymiar kąta.

• Ponownie dociągnąć uchwyt blokujący (21). UWAGA: Przy pochylonym stole pilarki (7) należy umieścić ogranicznik równoległy (25) z prawej strony taśmy tnącej (22), patrząc w kierunku pracy. W ten sposób zapobiega się ześlizgnięciu przedmiotu obra- bianego.

11. Wskazówki dotyczące pracy

Poniższe zalecenia stanowią przykłady bezpiecznego użytkowania pił taśmowych. Poniższe bezpieczne procedury robocze przyczyniają się do bezpieczeństwa, ale nie ma możliwości ich od- powiedniego, całkowitego lub ogólnego zastosowania podczas każdego zastosowania. Nie opisują on wszystkich możliwych, niebezpiecz- nych stanów i należy je ostrożnie interpretować.www.scheppach.com

11.2. Wykonywanie cięcia ukośnego (rys. 19)

• Ustawić stół pilarki pod żądanym kątem (10.3)

• Wykonać cięcie zgodnie z opisem w punkcie 11.1 Przy cięciach ukośnych zwracać uwagę, aby popy- chacz równoległy był zawsze stosowany z prawej stro- ny taśmy tnącej. 11.3. Cięcia z ręki (rys. 21) Jedną z najważniejszych cech piły taśmowej jest bez- problemowe cięcie krzywoliniowe i promieniowe.

• Opuścić prowadnicę piły taśmowej (5) na przedmiot obrabiany (9.5).

• Docisnąć mocno przedmiot obrabiany do stołu pi- larskiego (7) i przesunąć powoli w kierunku piłyta- śmowej (22).

• W wielu przypadkach pomocne jest zgrubne wy- cinanie krzywych i narożników w odległości ok. 6 mm od linii.

• Jeżeli konieczne jest wycinanie krzywych, które są zbyt wąskie dla używanej taśmy tnącej, należy wy- konać cięcie pomocnicze do przedniej strony krzy- wej. Następnie można wyciąć ostateczny promień.

Maszynę wolno podnosić i transportować wyłącznie na ramie lub na płycie podstawy. W celu transpor- towania nigdy nie podnosić urządzenia za pomocą urządzeń ochronnych, uchwytów nastawczych lub stołu pilarki. Podczas transportu urządzenie ochronne taśmy tną- cej musi znajdować się w najniższej pozycji i w po- bliżu stołu. Nigdy nie podnosić za nóż! Do transportu maszyny odłączyć ją od zasilania.

13. Czyszczenie i konserwacja

OSTRZEŻENIE! Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczną i na- prawą wyciągnąć wtyczkę! Czyszczenie W miarę możliwości zabezpieczenia, szczeliny wenty- lacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie przecierać czystą szmat- ką lub przedmuchiwać je sprężonym powietrzem pod niskim ciśnieniem. Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu. UWAGA! Po każdym nowym ustawianiu zalecamy wykonanie cięcia próbnego, aby sprawdzić ustawione wymiary.

• Przy wszystkich procesach cięciach górną prowad- nicę taśmy tnącej (5) należy ustawić możliwie blisko przedmiotu obrabianego (patrz 9.5).

• Przedmiot obrabiany należy zawsze prowadzić obiema rękoma, trzymając go płasko na stole pilar- ki (7). W ten sposób unika się zakleszczenia taśmy tnącej (22).

• Posuw powinien się stale odbywać z równomiernym naciskiem, który wystarcza do bezproblemowego cięcia materiału przez taśmę tnącą, ale nie powo- duje blokowania.

• Zawsze używać ogranicznika równoległego (25) do wszystkich procesów cięcia, do których może być on zastosowany.

• Lepiej jest wykonać jedno cięcie w jednym procesie pracy niż w kilku odstępach, które mogą wymagać odsunięcia przedmiotu obrabianego. Jeżeli nie moż- na uniknąć odsunięcia, należy uprzednio wyłączyć piłę taśmową. Przedmiot obrabiany odsunąć dopie- ro po unieruchomieniu taśmy tnącej (22).

• Podczas piłowania należy prowadzić przedmiot ob- rabiany zawsze jego najdłuższą stroną. UWAGA! Podczas obróbki wąskich przedmiotów obra- bianych należy koniecznie używać popychacza. Popy- chacz (27) należy zawsze przechowywać w zasięgu na przewidzianym do tego celu uchwycie (48), z boku piły. 11.1. Wykonywanie cięć wzdłużnych (rys. 20) Przy cięciu wzdłużnym przedmiot przecina się wzdłuż jego osi podłużnej.

• Ogranicznik wzdłużny równoległy (25) po prawej lub lewej stronie piły taśmowej, odpowiednio do żąda- nej´szerokości.

• Opuścić prowadnicę piły taśmowej (5) na obrabiany przedmiot (9.5).

• Włączyć piłę (10.1).

• Ogranicznik wzdłużny docisnąć do ogranicznika- równoległego (25) prawą ręką, podczas gdy płaska strona spoczywa na stole pilarskim (7).

• Przedmiot obrabiany przesuwać w stronę piły ta- śmowej równomiernie wzdłuż ogranicznika równo- ległego (25).

• Ważne: Długie przedmioty należy zabezpieczyć przed przechyleniem przy zakończeniu cięcia (np. przy użyciu stojaka rolkowego, itp.)www.scheppach.com

Powody są następujące:

• Wgniecenia powstałe na przewodach, gdy biegną one przez okno lub drzwi.

• Zagięcia powstałe na skutek nieprawidłowego mon- tażu lub prowadzenia przewodów zasilających.

• Przecięcia powstałe na skutek najazdu na przewo- dy zasilające.

• Uszkodzenia izolacji powstałe podczas wyciągania przewodu z gniazdka.

• Pęknięcia z powodu starzenia się izolacji. Takie wadliwe przewody elektryczne zasilające nie mogą być używane i z powodu uszkodzenia izolacji stanowią śmiertelne niebezpieczeństwo! Elektryczne kable połączeniowe należy sprawdzać pod kątem uszkodzeń. Należy upewnić się, że przy sprawdzaniu połączenia kabla zasilającego nie jest on podłączony do sieci. Elektryczne kable połączeniowe muszą być zgodne z odpowiednimi przepisami VDE i normami DIN. Należy używać tylko kabli zasilających oznaczonych H05V V-F. Nadruk oznaczenia typu na kablu zasilającym jest wy- magany przepisami. Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 230 - 240 V~

• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego. Podłączanie oraz naprawy wyposażenia elektryczne- go mogą być przeprowadzane przez wykwalikowa- nego elektryka. Rodzaj przyłącza X Jeżeli przewód przyłączeniowy do sieci tego produktu ulegnie uszkodzeniu, należy go wymienić na specjal- nie przygotowany przewód przyłączeniowy, który jest dostępny u producenta lub za pośrednictwem serwi- su klienta. W przypadku pytań proszę o podanie następują- cych danych:

• Rodzaj prądu silnika

• Dane znajdujące się na tabliczce znamionowej ma- szyny

• Dane znajdujące się na tabliczce znamionowej sil- nika Konserwacja W wnętrzu urządzenia nie ma elementów wymagają- cych konserwacji. Informacje serwisowe Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Części zużywające się*: Taśma tnąca, Wkładka stołu, Popychacz

• nie zawsze wchodzą w zakres dostawy! Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

Urządzenie i jego wyposażenie przechowywać w miej- scu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci. Optymalna temperatura przechowywania wynosi od 5 do 30˚C. Narzędzie elektryczne przechowywać w oryginalnym opakowaniu. Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią. Zachować instrukcję obsługi urzą- dzenia elektrycznego.

15. Połączenie elektryczne

Zainstalowany silnik elektryczny jest gotowy do eks- ploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami. Ważne wskazówki W przypadku przeciążenia silnika wyłącza się on sa- moczynnie. Po czasie chłodzenia (zróżnicowany), sil- nik można ponownie uruchomić. Uszkodzone przewody połączenia elektrycznego Na elektrycznych przewodach zasilających powstają często uszkodzenia izolacji.www.scheppach.com

- Do trzech sztuk urządzeń elektrycznych i elektro- nicznych każdego typu, o długości krawędzi nie większej niż 25 centymetrów, można bezpłatnie zwrócić do producenta bez konieczności wcze- śniejszego zakupu nowego urządzenia od produ- centa lub można je oddać do innego autoryzowa- nego punktu zbiórki w swojej okolicy. - W celu uzyskania informacji na temat dodatko- wych warunków przyjmowania zwrotów przez producentów i dystrybutorów należy skontakto- wać się z odpowiednim działem obsługi klienta.

• W przypadku dostarczenia przez producenta no- wego urządzenia elektrycznego do prywatnego gospodarstwa domowego, może ono zorganizować bezpłatną zbiórkę zużytych urządzeń elektrycznych i elektronicznych na wniosek użytkownika końcowe- go. W tym celu należy skontaktować się z działem obsługi klienta producenta.

• Niniejsze oświadczenia dotyczą wyłącznie urzą- dzeń zainstalowanych i sprzedawanych w krajach Unii Europejskiej i podlegają Dyrektywie Europej- skiej 2012/19/UE. W krajach spoza Unii Europej- skiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytych urządzeń elektrycznych i elek- tronicznych.

16. Utylizacja i ponowne wykorzysta-

nie Wskazówki dotyczące opakowania Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utylizować w sposób przy- jazny dla środowiska. Wskazówki dotyczące ustawy o urządzeniach elektrycznych i elektronicznych (ElektroG) Zużyte urządzenia elektryczne i elektro- niczne nie wchodzą w skład odpadów do- mowych, lecz muszą być zbierane i usuwa- ne oddzielnie!

• Zużyty sprzęt może mieć szkodliwy wpływ na środo- wisko i zdrowie ludzi z uwagi na potencjalną zawar- tość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego uży- cia i odzysku surowców wtórnych, w tym recyklin- gu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.

• Stare baterie lub akumulatory, które nie są na stałe zainstalowane w starym urządzeniu, należy usu- nąć przed oddaniem go do serwisu nie powodując zniszczenia! Ich utylizacja jest regulowana ustawą o bateriach.

• Właściciele lub użytkownicy urządzeń elektrycz- nych i elektronicznych są prawnie zobowiązani do ich zwrotu po zakończeniu użytkowania.

• Użytkownik końcowy jest odpowiedzialny za usunię- cie swoich danych osobowych ze starego urządze- nia przeznaczonego do utylizacji!

• Symbol przekreślonego kosza na śmieci oznacza, że zużytego urządzenia elektrycznego i elektronicz- nego nie wolno wyrzucać razem z odpadami domo- wymi.

• Zużyte urządzenia elektryczne i elektroniczne moż- na bezpłatnie oddawać w następujących miejscach: - Publiczne punkty utylizacji lub zbiórki (np. podwó- rza budynków komunalnych) - Punkty sprzedaży urządzeń elektrycznych (sta- cjonarne i internetowe), o ile sprzedawcy są zobo- wiązani do ich odbioru lub oferują je dobrowolnie.www.scheppach.com

17. Pomoc dotycząca usterek

Usterka Możliwa przyczyna Pomoc Silnik nie działa Silnik, kabel lub wtyczka uszkodzo- ne, przepalone bezpieczniki Pokrywa obudowy otwarta (wyłącz- nik krańcowy) Zlecić sprawdzenie maszyny specjaliście. Nigdy nie próbować naprawiać silnika samodziel- nie. Zagrożenie! Sprawdzić bezpieczniki, ew. wymienić Zamknąć dokładnie pokrywę obudowy Silnik uruchamia się powoli i nie osiąga prędkości roboczej. Napięcie zbyt niskie, zwoje uszko- dzone, kondensator przepalony Zlecić sprawdzenie napięcia przez zakład energetyczny. Zlecić sprawdzenie silnika przez specjalistę. Zlecić wymianę kondensatora przez specjalistę Silnik emituje zbyt duży hałas Zwoje uszkodzone, silnik uszko- dzony Zlecić sprawdzenie silnika przez specjalistę Silnik nie osiąga całko- witej mocy. Obwody prądowe w instalacji sieciowej przeciążone (lampy, inne silniki, itp.) Nie stosować innych urządzeń lub silników w tym samym obwodzie prądowym Silnik łatwo się prze- grzewa. Przeciążenie silnika, niedostatecz- ne chłodzenie silnika Zapobiegać przeciążeniu silnika podczas ciecia, usuwać pył z silnika, w celu zagwarantowania optymalnego chłodzenia silnika Cięcie jest szorstkie lub falowane Brzeszczot piły tępy, forma zębów nieprawidłowa dla grubości ma- teriału Naostrzyć brzeszczot piły lub użyć odpowied- niego brzeszczotu Element obrabiany rozrywa się lub rozpry- skuje Docisk cięcia zbyt duży lub brzesz- czot nie nadaje się do zastosowania Włożyć odpowiedni brzeszczot piły Piła taśmowa zbacza z toru Prowadnica ustawiona nieprawi- dłowo Nieprawidłowa piła taśmowa Ustawić prowadnicę piły taśmowej zgodnie z instrukcją obsługi Wybrać piłę taśmową zgodnie z instrukcją obsługi Wypalenia na drewnie podczas pracy Piła taśmowa stępiona Nieprawidłowa piła taśmowa Wymienić piłę taśmową Wybrać piłę taśmową zgodnie z instrukcją obsługi Piła taśmowa zaklesz- czona podczas pracy Piła taśmowa stępiona Piła taśmowa z zapieczonym smarem Prowadnica ustawiona nieprawi- dłowo Wymienić piłę taśmową Wyczyścić piłę taśmową Ustawić prowadnicę piły taśmowej zgodnie z instrukcją obsługiwww.scheppach.com

Blokada poklopca (gornji)

18. Deklaracja zgodności
