MANUALE UTENTE BASA1 SCHEPPACH

Sega a nastro La traduzione dal manuale di istruzioni originale

Spiegazione dei simboli sull‘apparecchio Attenzione! Possibile per il mancato rispetto Pericolo di morte, rischio di lesioni o danni allo strumento! Avvertimento – Per ridurre il rischio di lesioni leggete le istruzioni per l’uso! Indossate gli occhiali protettivi! Portate cu󰀩e antirumore! Mettete una maschera antipolvere! Attenzione! Pericolo di lesioni! Non mettere nella lama della sega in movimento! Indossate i guanti protettivi. Attento! Prima dell‘installazione, la pulizia, le alterazioni, la manutenzione, lo stoccaggio e il trasporto di accendere il dispositivo e scollegarlo dalla rete elettrica. Direzione del nastro della sega Il prodotto è conforme alle direttive europee in vigore.www.scheppach.com

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l‘uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l‘esercizio di macchine di lavorazione del legno. Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle pre- senti istruzioni e delle avvertenze di sicurezza.

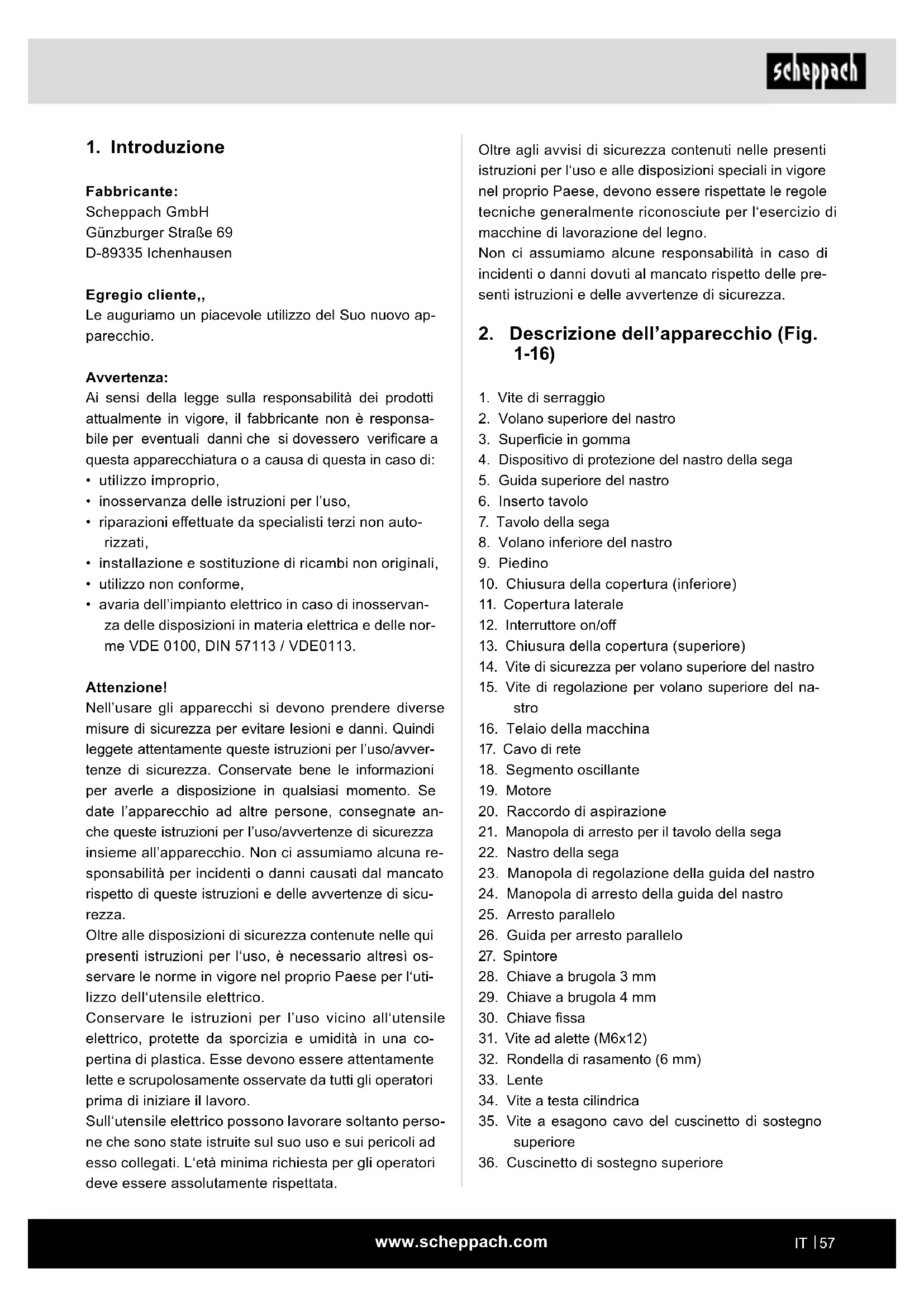

1. Vite di serraggio

4. Dispositivo di protezione del nastro della sega

5. Guida superiore del nastro

7. Tavolo della sega

10. Chiusura della copertura (inferiore)

11. Copertura laterale

12. Interruttore on/o󰀨

13. Chiusura della copertura (superiore)

14. Vite di sicurezza per volano superiore del nastro

15. Vite di regolazione per volano superiore del na-

16. Telaio della macchina

20. Raccordo di aspirazione

21. Manopola di arresto per il tavolo della sega

22. Nastro della sega

23. Manopola di regolazione della guida del nastro

24. Manopola di arresto della guida del nastro

32. Rondella di rasamento (6 mm)

34. Vite a testa cilindrica

35. Vite a esagono cavo del cuscinetto di sostegno

36. Cuscinetto di sostegno superiore

Fabbricante: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Egregio cliente,, Le auguriamo un piacevole utilizzo del Suo nuovo ap- parecchio. Avvertenza: Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsa- bile per eventuali danni che si dovessero vericare a questa apparecchiatura o a causa di questa in caso di:

• inosservanza delle istruzioni per l’uso,

• riparazioni e󰀨ettuate da specialisti terzi non auto- rizzati,

• installazione e sostituzione di ricambi non originali,

• utilizzo non conforme,

• avaria dell’impianto elettrico in caso di inosservan- za delle disposizioni in materia elettrica e delle nor- me VDE 0100, DIN 57113 / VDE0113. Attenzione! Nell’usare gli apparecchi si devono prendere diverse misure di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/avver- tenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate an- che queste istruzioni per l’uso/avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna re- sponsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicu- rezza. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l‘uso, è necessario altresì os- servare le norme in vigore nel proprio Paese per l‘uti- lizzo dell‘utensile elettrico. Conservare le istruzioni per l’uso vicino all‘utensile elettrico, protette da sporcizia e umidità in una co- pertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro. Sull‘utensile elettrico possono lavorare soltanto perso- ne che sono state istruite sul suo uso e sui pericoli ad esso collegati. L‘età minima richiesta per gli operatori deve essere assolutamente rispettata.www.scheppach.com

La sega a nastro è stata concepita per tagliare legno o materiali simili in senso longitudinale o trasversale. Il pezzi di forma cilindrica devono venire tagliati solo con i fermi adeguati. L’apparecchio deve venire usato solamente per lo sco- po a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzato- re/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Devono venire usati solo nastri adatti alla macchina. Parte integrante dell’uso corretto è anche il rispetto delle avvertenze di sicurezza nonchè delle istruzioni per il montaggio e per la messa in esercizio contenute nelle istruzioni per l’uso. Le persone che usano la macchina e che ne eseguono la manutenzione devono conoscerla ed essere infor- mati sui possibili pericoli.Inoltre devono essere osser- vate con la massima esattezza le norme antiinfortuni- stiche vigenti. Ulteriori regole generali nel campi della medicina del lavoro e delle tecniche di sicurezza devo- no essere osservate. Le modi che apportate alla macchina e i danni che ne derivano escludono del tutto qualsiasi responsabili- tà da parte del produttore. Nonostante l’uso corretto, non possono venire elimi- nate completamente determinati fattori di rischio rima- nenti In base alla realizzazione e alla struttura della macchina ne possono derivare:

• danni all’udito per non aver usato le cu󰀩e protetti- ve necessarie.

• Emissioni di polveri di legno dannose alla salute derivanti dall’uso in ambienti chiusi.

• Pericolo di infortuni dovuti al contatto nella zona di taglio non coperta dell’utensile.

• Pericolo di lesioni durante la sostituzione dell’uten- sile (pericolo di tagliarsi).

• Pericolo che pezzi o parti di pezzi vengano sca- gliati.

• Schiacciamento delle dita.

• Rischio dovuto al contraccolpo.

• Ribaltamento del pezzo a causa di una supercie di appoggio del pezzo insu󰀩ciente.

• Contatto dell’utensile da taglio.

• Parti di rami e di pezzi scagliati all’intorno.

37. Rullo di guida superiore

38. Vite a esagono cavo per rullo di guida superiore

39. Supporto dell’alloggiamento (superiore)

40. Vite a esagono cavo di supporto dell’alloggia-

41. Vite a esagono cavo del cuscinetto di sostegno

42. Cuscinetto di sostegno inferiore

43. Vite del supporto dell’alloggiamento inferiore

44. Protezione del nastro

45. Vite a esagono cavo per rullo di guida inferiore

46. Rullo di guida inferiore

47. Supporto dell’alloggiamento (inferiore)

48. Supporto dello spintore

49. Vite (regolazione del tavolo della sega)

50. Dado (regolazione del tavolo della sega)

51. Indice della scala graduata

3. Prodotto ed accessori in dotazione

• Aprite l’imballaggio e togliete con cautela l’apparec- chio dalla confezione.

• Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elementi for- niti.

• Vericate che l’apparecchio e gli accessory non presentino danni dovuti al trasporto.

• Se possibile, conservate l’imballaggio no alla sca- denza della garanzia. m ATTENZIONE! L’apparecchio e il materiale d’imballaggio non so- no giocattoli! I bambini non devono giocare con sacchetti di plastica, lm e piccoli pezzi! Sussiste pericolo di ingerimento e so󰀨ocamento!

• Guida per arresto parallelo

• Sacchetto degli accessori

• Istruzioni per l’uso originaliwww.scheppach.com

– Non utilizzare l‘elettroutensile per tagliare legna da combustione.

8. Indossare abbigliamento adeguato

– Non indossare abbigliamento largo o gioielli perché potrebbero essere catturati da compo- nenti in movimento. – Durante i lavori all‘aperto si raccomandano calzature antiscivolo. – In caso di capelli lunghi, indossare una retina per raccogliere i capell

9. Utilizzare attrezzatura protettiva

– Indossare occhiali protettivi. – Utilizzare una mascherina di protezione delle vie respiratorie in caso di lavori che producono polvere.

10. Collegare il dispositivo per l’aspirazione della pol-

vere se si lavora con legno, – In presenza di collegamenti all‘aspirapolvere e al dispositivo di raccolta, accertarsi che questi siano collegati e vengano utilizzati corretta- mente. – L‘esercizio in ambienti chiudi è consentito solo con un impianto di aspirazione adeguato

11. Non utilizzare il cavo per scopi non previsti

– Non utilizzare il cavo per estrarre la spina dal- la presa. Proteggere il cavo da calore, olio e spigoli appuntiti.

12. Bloccare il pezzo di lavorazione

– Utilizzare i dispositivi di bloccaggio o la morsa da banco per tenere fermo il pezzo. In questo modo viene mantenuto in modo più sicuro che con le mani. – In caso di pezzi lunghi, occorre un supporto aggiuntivo (tavolo, cavalletti, ecc.) per evitare il ribaltamento della macchina. – Spingere sempre il pezzo saldamente verso la piastra di lavoro e la battuta per evitare il tra- ballamento o la rotazione del pezzo.

13. Evitare posizioni del corpo anomale

– Accertarsi che la posizione sia sicura e mante- nere sempre l‘equilibrio. – Evitare posizioni maldestre delle mani che, in caso di scivolamento improvviso, possano causare il contatto di una o di entrambe le mani con la lama.

14. Prendersi cura degli elettroutensili con attenzione

– Mantenere gli utensili di taglio a󰀩lati e puliti al ne di lavorare in modo migliore e più sicuro. – Attenersi alle istruzioni di lubricazione e so- stituzione dell‘utensile. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commer- ciali, artigianali o industriali, o in attività equivalenti.

5. Avvertenze importanti

ATTENZIONE! Quando si usano elettroutensili, per proteggersi da scossa elettrica, lesioni e pericolo d’in- cendio, vanno rispettate le seguenti misure di sicurez- za fondamentali. Leggere tutte le avvertenze, prima di usare il presente elettroutensile e conservare con cura le avvertenze per la sicurezza. Lavoro sicuro:

1. Mantenere in ordine l‘area di lavoro

– Il disordine nell‘area di lavoro può causare in- fortuni.

2. Tenere conto dell‘inuenza dell‘ambiente circo-

stante – Non esporre gli utensili elettrici alla pioggia. – Non utilizzare gli utensili elettrici in ambiente umido o bagnato. – Provvedere ad una buona illuminazione della zona di lavoro. – Non utilizzare gli utensili elettrici in luoghi espo- sti a rischio di incendio o esplosione.

3. Proteggersi da scosse elettriche

– Evitare il contatto del corpo con componenti messi a terra (come ad es. tubi, radiatori, pia- stre elettriche, dispositivi refrigeranti).

4. Tenete lontani i bambini!

– Impedite alle altre persone di toccare l’utensile o il cavo, tenetele lontane dalla vostra zona di lavoro.

5. Conservare gli utensili elettrici non utilizzati in modo

sicuro – Utensili elettrici inutilizzati devono essere de- positati in un luogo asciutto, alto o comunque chiuso, fuori dalla portata di bambini.

6. Non sovraccaricare l‘utensile elettrico

– Si lavora meglio e più sicuri nell‘intervallo di potenza indicato.

7. Utilizzare il giusto elettroutensile

– Non utilizzare elettroutensili a potenza debole per lavori pesanti. – Non utilizzare l‘elettroutensile per scopi non previsti. Ad esempio non utilizzare seghe circolari manuali per tagliare rami di alberi o tronchi di legno.www.scheppach.com

– La calotta protettiva mobile non deve essere bloccata in posizione aperta. – Dispositivi di protezione e componenti dan- neggiati devono essere riparati o sostituiti da un‘o󰀩cina specializzata riconosciuta in modo conforme, salvo diversamente indicato nelle istruzioni per l‘uso. – Interruttori danneggiati devono essere sostituiti presso un‘o󰀩cina di assistenza clienti. – Non utilizzare cavi di collegamento difettosi o danneggiati. – Non utilizzare elettroutensili in cui l‘interruttore non può essere acceso o spento.

– L‘utilizzo di altri utensili e accessori può implica- re un pericolo di lesione perle persone.

22. Far riparare l‘elettroutensile da un tecnico elettri-

cista qualicato – Questo elettroutensile soddisfa le disposizioni di sicurezza in vigore. Le riparazioni devono essere e󰀨ettuate solo da un esperto elettricista utilizzando pezzi di ricambio originali, altrimenti si rischiano infortuni dell‘utilizzatore. Ulteriori avvisi di sicurezza

• Per tutte le operazioni di manutenzione al nastro della sega portate guanti protettivi!

• Nel taglio di legno rotondo o di forma irregolare, oc- corre utilizzare un dispositivo che blocchi il pezzo contro la rotazione

• Tagliando le tavole a coltello deve venire usato un dispositivo che impedisca il contraccolpo del pezzo.

• Per non superare i valori di emissione di polveri durante la lavorazione del legno e per garantire un funzionamento sicuro, deve venire collegato un im- pianto di aspirazione con una potenza di almeno 20 m/s.

• Consegnate le avvertenze di sicurezza a tutte le persone che lavorano alla macchina.

• Non usate la sega per tagliare legna da ardere.

• La macchina è dotata di un interruttore di sicurez- za per evitare un riavviamento dopo un calo di ten- sione.

• Prima della messa in esercizio controllate che la tensione sulla targhetta dell apparecchio corrispon- da alla tensione di rete.

• Usate la bobina per cavi solo quand è srotolata.

• Le persone che stanno lavorando alla macchina non devono venire distratte.

• Osservate il senso di rotazione del nastro della se- ga e del motore. – Controllare regolarmente il cavo di collegamen- to dell‘elettroutensile e farlo sostituire da un tecnico in caso di danneggiamento. – Vericare regolarmente i cavi di prolunga e so- stituirli qualora fossero danneggiati. – Mantenere le maniglie asciutte, pulite e prive di olio e grasso.

15. Estrarre la spina dalla presa

– Non rimuovere mai schegge, trucioli o pezzi di legno incastrati quando la lama della sega è in movimento. – In caso di inutilizzo dell‘elettroutensile, prima della manutenzione e durante la sostituzione degli utensili, ad es. lama, perforatrice, fresa- trice. – Se la lama della sega si blocca a causa di una forza di avanzamento anomala durante il taglio, spegnere l’apparecchio e scollegar- lo dalla rete elettrica. Rimuovere il pezzo da lavorare e assicurarsi che la lama sia libera. Accendere l’apparecchio e iniziare una nuova operazione di taglio con una forza di avanza- mento ridotta.

16. Non lasciare inserita alcuna chiave dell‘utensile

– Vericare prima dell‘accensione che chiave e utensile di regolazione siano stati rimossi.

17. Evitare l‘avviamento inavvertito

– Accertarsi che l‘interruttore sia spento quando si inserisce la spina nella presa.

18. Utilizzare il cavo di prolunga per la zona esterna

– All‘aperto utilizzare solo cavi di prolunga con- sentiti e opportunamente contrassegnati a tale scopo. – Utilizzare il tamburo avvolgicavo solo in stato srotolato.

19. Prestare attenzione

– Fare attenzione a cosa si sta facendo. Lavorare con consapevolezza. Non utilizzare l’elettrou- tensile in caso di mancata concentrazione.

20. Vericare che l‘elettroutensile non sia danneggiato

– Prima dell‘ulteriore utilizzo dell‘elettroutensi- le, controllare attentamente che i dispositivi di protezione ed altri componenti funzionino perfettamente e in modo conforme. – Vericare che i componenti mobili funzionino perfettamente e non siano incastrati o che i componenti non siano danneggiati. Tutti i com- ponenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al ne di garantire un esercizio perfetto dell‘e- lettroutensile.www.scheppach.com

• Conservare lo spingitore nell‘apposito supporto sul- la macchina, in modo da potere raggiungerlo dalla normale posizione di lavoro e averlo sempre a por- tata di mano.

• L‘operatore, in posizione di lavoro normale, si trova davanti alla macchina. AVVISO! Questo elettroutensile genera un campo magnetico durante l‘esercizio. Tale campo può dan- neggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mor- tali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell‘impian- to medico prima di utilizzare l‘elettroutensile.

6. Caratteristiche tecniche

Motore elettrico 230 - 240 V ~ 50 Hz Potere S300W Numero di giri n

Lunghezza del nastro della sega 1490 mm Larghezza del nastro della sega 3,5-12 mm Larghezza del nastro della sega max. 12 mm Velocità di taglio 880 m/min Altezza di banda 0 - 100 mm Larghezza di banda 195 mm Dimensioni del tavolo 313 x 302 x 25 mm Area di rotazione del tavolo 0° bis 45° Dimensioni max. dei pezzi 400 x 400 x 80 mm Peso complessivo 18 kg Con riserva di modiche tecniche! Il pezzo deve avere almeno un‘altezza di 3 mm e una larghezza di 10 mm. I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029. Livello di pressione acustica L

86,0 dB Incertezza della misura K

3 dB Livello di potenza sonora L

74,8 dB Incertezza della misura K

• I dispositivi di sicurezza della macchina non devono venire smontati o messi fuori uso.

• Non tagliate pezzi che siano troppo piccoli per es- sere tenuti in mano in modo sicuro.

• Non togliete mai schegge, trucioli o parti di legno rimaste incastrate con il nastro in moto.

• Devono venire osservate le relative norme antiin- fortunistiche e le ulteriori regole generali in merito alle tecniche di sicurezza.

• Tenete presenti gli opuscoli di avvertenze dell as- sociazione di categoria

• Impiegare dispositivi di protezione regolabili in mo- do che il pezzo sia più vicino possibile.

• Attenzione! Fissate i pezzi lunghi in modo che alla ne dell operazione di taglio non si ribaltino. (per es. cavalletti su ruote ecc.)

• Il dispositivo di protezione del nastro della sega (4) deve trovarsi nella posizione più bassa, vicino al tavolo, durante il trasporto del dispositivo.

• Non devono venire usate le coperture di protezio- ne per il trasporto o l esercizio non corretto della macchina.

• Non devono venire usati nastri della sega deformati o danneggiati.

• Sostituite l insert del piano di lavoro consumato.

• Non mettete mai in esercizio la macchina se la por- ta oppure il dispositivo di divisione che proteggono il nastro della sega sono aperti.

• Fate attenzione che la selezione del nastro della sega e la velocità siano idonei al pezzo da tagliare.

• Non iniziate la pulizia del nastro della sega prima che esso si sia fermato completamente.

• Per tagli diritti di pezzi piccoli contro la battuta pa- rallela, è necessario utilizzare uno spingitore.

• Durante il trasporto il dispositivo di protezione della sega a nastro deve trovarsi nella posizione più bas- sa e vicino al tavolo.

• In caso di tagli obliqui con piano di lavoro inclinato la guida parallela deve venire posizionata sulla par- te inferiore del tavolo.

• Per tagliare legno di forma cilindrica si deve usare un dispositivo di supporto adatto per evitare che il pezzo da lavorare possa ruotare.

• Non usate mai il dispositivo di divisione per il solle- vamento o per il trasporto.

• Fate attenzione nell usare il dispositivo di protezio- ne della sega a nastro e controllate che sia impo- stato correttamente.

• Tenete sempre le mani a una distanza di sicurez- za dalla sega a nastro. Per i tagli sottili utilizzate uno spintore.www.scheppach.com

• I rischi residui possono essere minimizzati rispet- tando le “Avvertenze importanti” e gli “impieghi con- formi alle norme”, così come l’insieme delle istru- zioni per l’uso.

8. Prima della messa in esercizio

L´apparecchio deve venire installato in modo stabile, cioè deve venire avvitato su un banco di lavoro o su un basamento solido. A questo scopo ci sono dei fori nella base dell´apparecchio. (Fig. 15)

• Il tavolo deve essere montato correttamente

• Prima della messa in esercizio tutte le coperture ed i dispositivi di sicurezza devono essere montati regolarmente.

• Il nastro della sega deve poter scorrere liberamente.

• Se si tratta di pezzi di legno già lavorati fate atten- zione ai corpi estranei come ad es. chiodi o viti ecc.

• Prima di azionare l’interruttore di ON/OFF accerta- tevi che la sega sia montata correttamente e che le parti mobili siano facile da azionare.

• Prima di inserire la spina nella presa di corrente as- sicuratevi che i dati sulla targhetta corrispondano a quelli della fonte di alimentazione.

ATTENZIONE! Prima di eseguire qualsiasi intervento di manutenz one, adattamento e montaggio sulla sega a nastro, estrarre la spina dalla presa di corrente. Attrezzi per il montaggio 1 chiave ssa SW 10/13 1 chiave a brugola SW 3 1 chiave a brugola SW 6 Per motivi tecnici legati all’imballaggio, il tavolo della sega non è montato. 9.1. Montaggio del tavolo della sega (Fig. 1-4)

• Aprire la copertura laterale (11) allentando la chiu- sura superiore (13) e inferiore (10). Sbloccare prima la chiusura superiore (13) della copertura ruotan- dola in senso antiorario con l’ausilio della chiave a brugola da 3 mm (29). Sbloccare quindi la chiusura inferiore (10) ruotandola in senso antiorario.

• Impostare il segmento oscillante a 30° allentando la manopola di arresto del tavolo della sega (21) (Fig. 2).

• Portare il tavolo della sega (7) sopra alla lama del- la sega (22). Portate cu󰀩e antirumore. L’e󰀨etto del rumore può causare la perdita dell’udito. Ridurre al minimo la rumorosità e le vibrazioni!

• Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.

• Eseguire regolarmente la manutenzione e la pulizia dell’apparecchio.

• Adattare il proprio modo di lavorare all’apparecchio.

• Non sovraccaricare l’apparecchio.

• Far eventualmente controllare l’apparecchio.

• Spegnere l’apparecchio quando non viene utiliz- zato.

La macchina è stata costruita secondo lo stato dell’ar- te e delle norme tecniche di sicurezza riconosciute. Tuttavia possono sussistere dei rischi residui durante il suo utilizzo.

• Rischio di ferimento delle dita e delle mani con il nastro della sega in movimento in caso di inade- guata tenuta del pezzo. Ferimento in caso di un pezzo lanciato a causa di un sostegno oppure di una tenuta inadeguati, come per esempio lavorare senza necorsa.

• Pericolo per la salute dovuto alla polvere oppure ai trucioli di legno. Indossare assolutamente i di- spositivi di protezione individuale come ad esem- pio gli occhiali di protezione. Montare un impianto di aspirazione!

• Ferimento con nastri della sega difettosi. Control- lare regolarmente l’integrità del nastro della sega.

• Rischio di ferimento delle dita e delle mani durante il cambio del nastro della sega. Indossare guanti da lavoro idonei.

• Rischio di ferimento all’accensione della macchina dovuto al nastro della sega in movimento.

• Pericolo elettrico in caso di utilizzo di linee di allac- ciamento elettrico non regolamentari.

• Pericolo per la salute per coloro che hanno capel- li lunghi e indossano abiti larghi dovuto al nastro della sega in movimento. Indossare i dispositivi di protezione individuale come la retina per i capelli e indossare abiti da lavoro attillati.

• Inoltre, nonostante tutte le misure adottate, potreb- bero sussistere dei rischi residui non evidenti.www.scheppach.com

9.4. Tensione del nastro della sega (Fig. 1a) ATTENZIONE! In caso di immagazzinamento prolun- gato della sega, occorrerà controllare il grado di ten- sione del nastro della sega.

• Ruotare la vite di serraggio (1) in senso orario per tendere il nastro della sega (22). Per stabilire qua- le sia il livello di tensione corretto del nastro della sega, esercitare lateralmente una pressione con il dito contro il nastro stesso, circa a metà fra i due volani del nastro (2+8). Il nastro della sega (22) do- vrebbe lasciarsi premere pochissimo, circa 1-2 mm.

• Se il nastro della sega è teso a su󰀩cienza, soran- dolo con un dito emette un suono metallico.

• Se la sega rimarrà inutilizzata per un tempo pro- lungato, allentare il nastro in modo che non venga teso troppo. ATTENZIONE! In caso di tensione eccessiva il nastro della sega può rompersi. PERICOLO DI LESIONI! In caso di tensione insu󰀩ciente il volano del nastro del- la sega azionato (8) può slittare e quindi il nastro non viene fatto girare.

9.5 Regolazione del nastro della sega (Fig. 1a+1b)

ATTENZIONE! Prima di poter e󰀨ettuare la regolazio- ne del nastro della sega, il nastro deve essere teso correttamente.

• Aprire la copertura laterale (11) allentando la chiu- sura superiore (13) e inferiore (10). Sbloccare prima la chiusura superiore (13) della copertura ruotan- dola in senso antiorario con l’ausilio della chiave a brugola da 6 mm (28). Sbloccare quindi la chiusura inferiore (10) ruotandola in senso antiorario.

• Ruotare lentamente il volano superiore del nastro della sega (2) in senso orario. Il nastro della se- ga (22) dovrebbe scorrere al centro del volano (2). In caso contrario, occorre correggere lʼangolo di inclinazione del volano superiore del nastro della sega (2).

• Se il nastro (22) scorre più in direzione del lato po- steriore del volano (2), occorre ruotare la vite di regolazione (15) in senso antiorario.

• Aprire la vite di sicurezza del volano superiore del nastro (14).

• Ruotare lentamente con una mano il volano inferio- re del nastro della sega (8) per controllare la posi- zione del nastro (22).

• Se il nastro (22) scorre più in direzione del lato an- teriore del volano (2), occorre ruotare la vite di re- golazione (15) in senso orario.

• Avvitare il tavolo della sega (7) al segmento oscil- lante (18) con 4 viti a testa esagonale M6x12. Non serrare completamente le viti.

• Portare il tavolo della sega in posizione 0° e ssare la manopola di arresto del tavolo della sega (21).

• Allineare il piano del tavolo parallelamente alla la- ma della sega. Serrare le 4 viti a testa esagonale.

• E󰀨ettuata la regolazione, richiudere la copertura la- terale (11) con la chiusura inferiore (10) e superiore (13) procedendo in ordine inverso.

• Allentare i 3 dadi a testa esagonale (X) di circa 2 giri e spostare il segmento oscillante con il tavolo della sega montato. Il nastro della sega dovrebbe scorrere al centro nell’inserto del tavolo (6) (Fig. 3). Inne serrare nuovamente i 3 dadi a testa esago- nale (X) (Fig. 4). 9.2. Montaggio della guida per arresto parallelo (26) al tavolo (7) (Fig. 3)

• Avvitare le 4 viti ad alette M6x12 (31), ognuna con una rondella di rasamento (32), per ca. 5 mm nel tavolo della sega (7).

• Inserire la guida per l’arresto parallelo (26), no a quando si arresta al tavolo.

• Stringere successivamente i 4 dadi ad alette. 9.3. Regolazione dell’arresto parallelo (Fig. 5)

• Ora appoggiare l’arresto parallelo (25) sulla guida (26) per l’arresto parallelo, a sinistra del nastro della sega, e bloccarlo (vedere 10.2). L’arresto parallelo deve ora trovarsi parallelo al taglio nel tavolo da sega (7); una correzione si può eseguire allentando le viti a testa cilindrica (34). A tale scopo è necessa- ria una chiave a brugola da 4 mm (non inclusa nella fornitura); rimuovere il cappuccio di protezione (Fig. 5.1).

9.3.1 Regolazione della scala (Fig.5)

Se necessario, è possibile adattare la scala alla guida per l’arresto parallelo.

• Appoggiare l’arresto longitudinale alla sinistra del nastro della sega sulla guida dell’arresto parallelo.

• Misurare 50 mm dal nastro della sega all’arresto parallelo. La lineetta di graduazione sulla lente (33) dovrebbe ora trovarsi su 50 mm.

• In caso contrario, allentare la vite con intaglio a cro- ce (K) della scala e regolarla su 50 mm. Stringere di nuovo la vite con intaglio a croce.www.scheppach.com

9.6.3. Regolazione dei rulli di guida (37) (Fig. 6+7)

• Allentare la vite a esagono cavo del supporto dell’al- loggiamento superiore (40).

• Spostare il supporto dell’alloggiamento superiore (39) dei rulli di guida superiori (37) nché il bordo anteriore dei rulli di guida (37) non si trovi ca. 1 mm dietro la base dei denti del nastro della sega.

• Serrare di nuovo la vite (40).

• Allentare le viti a esagono cavo dei rulli di guida superiori (38).

• Spostare i rulli di guida (37) in direzione del na- stro della sega! Attenzione! La distanza fra i rulli di guida (37) e il nastro della sega (22) non deve superare gli 0,5 mm. (Il nastro della sega non deve essere bloccato)

• Stringere nuovamente le viti a esagono cavo (38).

• Ruotare il volano superiore del nastro della sega (2) per alcune volte in senso orario.

• Controllare nuovamente la regolazione dei rulli di guida superiori (38) ed eventualmente correggerla.

• Se necessario, regolare il cuscinetto di sostegno superiore (36) (9.4.1).

9.6.4. Regolazione delle spine di guida inferiori

• Smontare il tavolo della sega (7)

• Allentare la vite del supporto dell’alloggiamento in- feriore (43)

• Spostare il supporto dell’alloggiamento inferiore (47) dei rulli di guida inferiori (46) nché il bordo anteriore dei rulli di guida (46) non si trovi ca. 1 mm dietro la base dei denti del nastro della sega.

• Serrare di nuovo la vite del supporto dell’alloggia- mento inferiore (43).

• Allentare le viti a esagono cavo dei rulli di guida inferiori (45).

• Spostare entrambi i rulli di guida inferiori (46) in direzione del nastro della sega nché la distanza fra i rulli di guida (46) e il nastro della sega (22) è di 0,5 mm al massimo. (Il nastro della sega non deve essere bloccato)

• Serrare di nuovo le viti a esagono cavo dei rulli di guida inferiori (45).

• Ruotare il volano inferiore del nastro della sega (8) per alcune volte in senso orario.

• Controllare nuovamente la regolazione dei rulli di guida inferiori (46) ed eventualmente correggerla.

• Se necessario, regolare il cuscinetto di sostegno inferiore (42) (9.4.2).

• Dopo aver regolato il volano superiore del nastro della sega (2), occorre controllare la posizione del nastro (22) sul volano inferiore (8). Il nastro della sega (22) dovrebbe trovarsi anche qui al centro del volano (8). Se non è così si deve correggere nuova- mente lʼangolo di inclinazione del volano superiore del nastro della sega (2).

• È necessario ruotare alcune volte il volano perché la regolazione del volano superiore (2) abbia e󰀨et- to sulla posizione del nastro della sega sul volano inferiore (8).

• Serrare la vite di sicurezza del volano superiore del nastro (14).

• E󰀨ettuata la regolazione, richiudere la copertura la- terale (11) con la chiusura inferiore (10) e superiore (13) procedendo in ordine inverso. 9.6. Regolazione della guida del nastro della se- ga (Fig. 6-9) Dopo ogni sostituzione del nastro della sega occorre regolare nuovamente sia i cuscinetti di sostegno (36 + 42) che i rulli di guida (37 + 46).

• Aprire la copertura laterale (11) allentando la chiu- sura superiore (13) e inferiore (10). Sbloccare prima la chiusura superiore (13) della copertura ruotan- dola in senso antiorario con l’ausilio della chiave a brugola da 6 mm (28). Sbloccare quindi la chiusura inferiore (10) ruotandola in senso antiorario.

• E󰀨ettuata la regolazione, richiudere la copertura la- terale (11) con la chiusura inferiore (10) e superiore (13) procedendo in ordine inverso.

9.6.1. Cuscinetto di sostegno superiore (36)

• Allentare la vite a esagono cavo del cuscinetto di sostegno superiore (35).

• Spostare il cuscinetto di sostegno (36) nché sia appena scostato dal nastro della sega (22) (distan- za max. 0,5 mm).

• Serrare di nuovo la vite (35).

9.6.2. Regolazione del cuscinetto di sostegno in-

feriore (42) (Fig. 8)

• Smontare il tavolo della sega analogamente a quan- to esposto in 9.1 procedendo in senso inverso.

• Allentare la vite a esagono cavo del cuscinetto di sostegno inferiore (41).

• Spostare il cuscinetto di sostegno inferiore (42) n- ché sia appena scostato dal nastro della sega (22) (distanza max. 0,5 mm).

• Serrare di nuovo la vite (41).www.scheppach.com

ATTENZIONE: non utilizzare mai nastri piegati o strappati! 9.10. Sostituzione del nastro della sega (Fig. 1a+1b+3+15)

• Regolare la guida del nastro della sega (5) circa a metà altezza tra il tavolo della sega (7) e telaio del- la macchina (16).

• Allentare le chiusure (10+13) e aprire la copertura laterale (11).

• Rimuovere la guida per l’arresto parallelo (26) in senso inverso (vedere 9.2)

• Ridurre la tensione del nastro della sega (22) ruo- tando la vite di serraggio (1) in senso antiorario.

• Togliere il nastro della sega (22) dai volani del na- stro della sega (2+8) attraverso la fessura nel tavolo della sega (7).

• Inserire il nuovo nastro della sega (22) al centro su entrambi i volani del nastro (2+8). I denti del nastro della sega (22) devono essere rivolti verso il basso in direzione del tavolo della sega.(Fig. 6)

• Tendere il nastro della sega (22) (vedere 9.4)

• Richiudere la copertura laterale (11).

• Montare successivamente di nuovo la guida per l’ar- resto parallelo (in base a 9.2). 9.11. Sostituzione dell’inserto del tavolo (Fig. 14)

• In caso di usura o danneggiamento sostituire lʼins- erto del tavolo (6), altrimenti sussiste un maggiore pericolo di lesioni.

• Spingere fuori verso l’alto l’inserto del tavolo (6) consumato.

• Il montaggio del nuovo inserto del tavolo avviene seguendo la procedura inversa. 9.12. Bocchettone di aspirazione (Fig. 1b)

• La sega a nastro è dotata di un bocchettone di aspi- razione (20) dei trucioli con 100/40 mm.

• Utilizzare l’apparecchio solo con un sistema di aspi- razione adeguato. Controllare e pulire regolarmente i canali di aspirazione. 9.13. Supporto dello spintore (Fig. 13)

• Il supporto dello spintore (48) è premontato sul te- laio della macchina. Quando non è in uso, lo spin- tore (27) deve essere sempre tenuto nel relativo supporto. 9.7. Regolazione della guida superiore del nastro della sega (5) (Fig. 10)

• Allentare la manopola di arresto della guida del na- stro (24).

• Ruotando la manopola di regolazione della guida del nastro (23) abbassare la guida del nastro della sega (5) portandola il più vicina possibile al mate- riale da tagliare (distanza ca. 2-3 mm).

• Stringere nuovamente la manopola di arresto (24).

• Controllare o eventualmente ripetere la regolazione prima di ogni operazione di taglio. 9.8. Regolazione del tavolo della sega (7) a 90° (Fig. 11+12)

• Posizionare completamente in alto la guida supe- riore del nastro della sega (5).

• Allentare la manopola di arresto del tavolo della sega (21) ruotandola in senso antiorario.

• Posizionare la squadra tra la lama della sega (22) e il tavolo della sega (7). Squadra non inclusa nel- la fornitura.

• Inclinare il tavolo della sega (7) ruotandolo no a che lʼangolo formato con il nastro della sega (22) sia esattamente di 90°. Se il tavolo della sega si trova già sulla vite (49) e non è possibile impostare un angolo di 90°, allentare il dado (50) e accorciare la vite (49) ruotando in senso orario.

• Stringere nuovamente la manopola di arresto del tavolo della sega (21) ruotandola in senso orario.

• Eventualmente allentare il dado (50).

• Regolare la vite (49) no al punto in cui non viene toccato sul lato inferiore il tavolo della sega.

• Stringere nuovamente il dado (50) per ssare la vi- te (49).

• Se necessario regolare l’indice (51) della scala gra- duata (52) su 0°. (Fig. 11) 9.9. Quale nastro utilizzare Il nastro fornito con la sega a nastro è concepito per lʼimpiego universale. Nello scegliere il nastro della se- ga tenere presenti i criteri seguenti:

• Con un nastro sottile è possibile tagliare raggi più stretti che con uno largo.

• Utilizzare un nastro largo quando si vuole e󰀨ettuare un taglio diritto. Ciò è particolarmente importante nel taglio del legno dal momento che il nastro ha la tendenza a seguire la venatura e devia facilmente dalla linea di taglio desiderata.

• I nastri a dentellatura ne e󰀨ettuano tagli più lisci, ma sono anche più lenti dei nastri a dentellatura grossolana.www.scheppach.com

Non possono trattare tutte le situazioni di pericolo pos- sibili e devono essere interpretate scrupolosamente.

• Durante il lavoro in un ambiente chiuso la macchina deve essere collegata ad un impianto di aspirazione.

• Quando la macchina non è in funzione, per esempio a ne turno, allenti il nastro della sega. Fissare alla macchina un appunto che segnali al prossimo uten- te di tendere il nastro della sega.

• Custodire i nastri della sega non utilizzati tutti insie- me e al sicuro in un luogo asciutto. Controllare che non ci siano difetti prima dell’uso (denti, strappi). Non usare i nastri della sega difettosi!

• Indossare dei guanti idonei per maneggiare i nastri della sega.

• Prima dell’inizio del lavoro devono essere salda- mente montati alla macchina tutti i dispositivi di pro- tezione e di sicurezza.

• Non pulisca mai il nastro della sega o la guida del nastro della sega con una spazzola o un raschietto con il nastro della sega in funzione. I nastri della se- ga resinicati compromettono la sicurezza sul lavo- ro e devono essere puliti regolarmente.

• Mentre lavora indossi degli occhiali di protezione e delle protezioni per l’udito per la sua incolumità per- sonale. Indossare una retina per capelli nel caso in cui si abbiano i capelli lunghi. Arrotolare le maniche larghe n sopra al gomito.

• Durante il lavoro avvicinare il più possibile la guida del nastro della sega al pezzo.

• Si assicuri che il luogo di lavoro e l’ambiente circo- stante alla macchina abbiano un’illuminazione suf- ciente.

• Per i tagli dritti usi sempre il necorsa longitudinale in modo da evitare il ribaltamento o lo scivolamento del pezzo.

• Durante la lavorazione di pezzi sottili con avanza- mento manuale usare lo spingitoio.

• Per i tagli obliqui portare il banco da sega nella cor- retta posizione e guidare il pezzo verso il necorsa longitudinale.

• Per tagliare giunti o tenoni a coda di rondine o cu- nei, portare il tavolo della sega nella posizione adat- ta sulla scala graduata.

• Nel caso di tagli arcuati o irregolari spostare in avanti il pezzo con entrambe le mani, con le dita chiuse in modo uniforme. Mantenere il pezzo con le mani in una zona sicura.

• Usare un modello guida per eseguire ripetutamente tagli arcuati e irregolari.

• Fissare il pezzo contro le torsioni nel caso di tagli di tronchi.

ATTENZIONE: Prima della messa in funzione è obbligatorio montare completamente l’apparecchio!

10.1 Interruttore di accensione/spegnimento (12)

• Per spegnere di nuovo la sega, occorre premere il pulsante rosso „0“.

• La sega a nastro è dotata di un interruttore per sot- totensione. In caso di caduta di corrente, la sega a nastro deve essere riavviata. 10.2. Arresto parallelo (Fig. 17)

• Spingere verso l’alto la sta󰀨a di ssaggio (H) dell’ar- resto parallelo (25)

• Appoggiare l’arresto parallelo (25) a sinistra o a de- stra del nastro da sega (22) sulla guida dell’arresto parallelo e regolarla alla misura desiderata.

• Spingere verso il basso la sta󰀨a di ssaggio (H) per ssare l’arresto parallelo (25).

• Accertarsi che l’arresto parallelo (25) sia sempre parallelo al nastro della sega (22). 10.3. Tagli obliqui (Fig. 2+12+19) Per poter e󰀨ettuare dei tagli obliqui parallelamente al nastro della sega (21) è possibile inclinare in avanti il tavolo della sega (7) da 0° a 45°.

• Allentare la manopola di arresto del tavolo della sega (21).

• Inclinare il tavolo della sega (7) in avanti no a che sulla scala graduata (52) non sia impostata la mi- sura dell’angolo desiderata.

• Stringere nuovamente la manopola di arresto (21). ATTENZIONE: Qualora il tavolo della sega (7) sia in- clinato, posizionare l’arresto parallelo (25) in direzione di lavoro a destra del nastro della sega (22). In questo modo si impedisce che il pezzo da lavorare scivoli via.

11. Istruzioni di lavoro

Le seguenti raccomandazioni sono degli esempi per un uso sicuro della sega a nastro. Le seguenti sicure modalità di lavoro vengono viste come un contributo alla sicurezza, ma possono non risultare adeguate per ogni tipo di impiego, in modo parziale o totale.www.scheppach.com

11.2 Esecuzione dei tagli obliqui (Fig. 19)

• Impostare il tavolo della sega sull‘angolo desiderato (vedere „10.3“).

• Eseguire il taglio come descritto al punto „Esecu- zione dei tagli longitudinali (11.1)“. Nel fare tagli obliqui fare attenzione a utilizzare l’arre- sto parallelo soltanto a destra del nastro della sega.

11.3 Tagli a mano libera (Fig. 21)

Una delle caratteristiche più importanti di una sega a nastro è la possibilità di tagliare senza problemi cur- ve e raggi.

• Abbassare la guida del nastro della sega (5) sul pezzo.(9.5),

• Premere saldamente il pezzo sul tavolo della se- ga (7) e spingerlo lentamente verso il nastro della sega (22).

• In molti casi è d’aiuto eseguire un taglio grossolano delle curve e degli angoli a ca. 6 mm dalla linea.

• Quando occorre tagliare delle curve troppo stret- te per il nastro usato, si devono eseguire dei tagli preparatori no al lato anteriore della curva. Inne si potrà tagliare il raggio denitivo.

La macchina può essere esclusivamente rialzata su un telaio o su un tavolo d’appoggio, per essere poi trasportata. In fase di trasporto non sollevarla mai sui dispositivi di protezione, sulle manopole di regolazione o sul tavolo da sega. Durante il trasporto il dispositivo di protezione del na- stro della sega deve essere rivolto verso il basso e trovarsi vicino al tavolo. Non sollevarla mai sul tavo- lo! Staccare la macchina dalla rete elettrica durante il trasporto.

AVVISO! Prima di qualsiasi regolazione, riparazione o manutenzione, staccare la spina! Pulizia Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Stronate l’apparecchio con un panno pulito o so󰀩atelo con l’aria compressa a pres- sione bassa. Consigliamo di pulire l’apparecchio subito dopo aver- lo usato. ATTENZIONE! Dopo ogni nuova regolazione, consi- gliamo di fare un taglio di prova per controllare le mi- sure impostate.

• Per tutte le operazioni di taglio, avvicinare il più pos- sibile la guida superiore del nastro (5) al pezzo da lavorare (vedere 9.5).

• Il pezzo deve venire tenuto sempre con tutte e due le mani e in piano sul tavolo della sega (7). In questo modo si evita che il nastro della sega (22) si incastri.

• L’avanzamento deve avvenire con una pressione sempre uguale e appena su󰀩ciente a󰀩nché il na- stro della sega tagli il materiale facilmente, ma sen- za bloccarsi.

• Utilizzare sempre l’arresto parallelo (25) per ogni operazione di taglio per la quale possa venire usato.

• È meglio eseguire un taglio con una sola operazio- ne che in più passate che eventualmente possono richiedere il riposizionamento del pezzo da tagliare. Se tuttavia occorre e󰀨ettuare un riposizionamento, ricordare sempre di spegnere prima la sega a na- stro e di spostare il pezzo solo dopo che il nastro della sega (22) si è fermato completamente.

• Nel segare il pezzo questo deve sempre essere fat- to avanzare con il lato più lungo. ATTENZIONE! Nella lavorazione di pezzi stretti, deve essere utilizzato assolutamente uno spintore. Lo spin- tore (27) deve essere sempre tenuto a portata di mano nell’apposito supporto (48) a lato della sega.

11.1 Esecuzione dei tagli longitudinali (Fig. 20)

In questo caso un pezzo viene tagliato nel senso del- la lunghezza.

• Regolare la battuta longitudinale (25) sul lato sini- stro (per quanto possibile) del nastro della sega (22) in modo corrispondente alla larghezza desiderata.

• Abbassare la guida del nastro (5) sul pezzo (9.5).

• Accendere la sega(10.1).

• Con la mano destra premere un bordo del pezzo contro la battuta longitudinale (25) mentre il lato piatto è appoggiato sul tavolo della sega (7).

• Spingere il pezzo facendolo avanzare in modo uni- forme lungo la battuta longitudinale (25) verso il nastro della sega (22).

• Importante: I pezzi lunghi da lavorare devono venire ssati a󰀩nché non si ribaltino una volta tagliati (ad es. mediante cavalletto a rulli, ecc.)www.scheppach.com

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione ven- gono fatti passare attraverso nestre o interstizi di porte.

• Piegature a causa del ssaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all‘isolamento causati dalle operazioni di di- stacco dalla presa a parete.

• Cricche a causa dell‘invecchiamento dell‘isolamen- to. Tali cavi di alimentazione elettrica difettosi non posso- no essere utilizzati e rappresentano un pericolo morta- le a causa dei danni all‘isolamento. Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, du- rante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. I cavi di alimentazione elettrica devono essere con- formi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura H05V- V-F. La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria. Motore a corrente alternata

• La tensione di alimentazione deve essere di 230 - 240 V ~

• I cavi di prolunga no a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati. Gli allacciamenti e le riparazioni all‘impianto elettrico possono essere eseguiti soltanto da un elettricista qualicato. Tipo di collegamento X Se il cavo di allacciamento alla rete di questo prodot- to è danneggiato, occorre sostituirlo con un apposito cavo di allacciamento alla rete, disponibile presso il produttore o il suo servizio di assistenza clienti. In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore

• Dati dell‘etichetta identicativa della macchina

• Dati dell‘etichetta identicativa del motore Manutenzione All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi. Informazioni sul Servizio Assistenza Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Parti soggette ad usura *: Nastro della sega, Inserto tavolo, Spintore

• non necessariamente compreso tra gli elementi for- niti! I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal ne il codice QR che si trova in prima pagina.

Stoccare l’apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è com- presa tra 5 e 30 °C. Conservare l’elettroutensile nell’imballaggio originale. Coprire l’elettroutensile per proteggerlo da polvere o umidità. Conservare le istruzioni per l’uso nei pressi dell’elet- troutensile.

15. Ciamento elettrico

Il motore elettrico installato è collegato e pronto per l‘e- sercizio. L‘allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L‘allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme. Avvertenze importanti In caso di sovraccarico il motore si disinserisce auto- maticamente. Dopo un tempo di ra󰀨reddamento (dalla diversa durata) è possibile inserire nuovamente il mo- tore. Cavo di alimentazione elettrica difettoso Sui cavi di alimentazione elettrica si vericano spesso danni all‘isolamento.www.scheppach.com

• Quanto esposto si applica solo ad apparecchi instal- lati e distribuiti in un paese dell’Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel pae- si al di fuori dell’Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elet- trici ed elettronici usati.

16. Smaltimento e riciclaggio

Avvertenze per l’imballaggio Il materiale d’imballaggio è ricicla- bile. Si prega di smaltire gli imbal- laggi nel rispetto dell’ambiente. Avvertenze relative alla legge sui dispositivi elet- trici ed elettronici (ElektroG) I dispositivi elettrici ed elettronici usati non rientrano nei riuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smalti- mento è regolato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termi- ne della loro durata utile.

• L’utente nale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!

• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali riuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri: - Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali) - Punti vendita di dispositivi elettronici (sici e onli- ne), nella misura in cui il distributore sia tenuto al ritiro o lo o󰀨ra in modo volontario. - È possibile consegnare gratuitamente al produt- tore, senza dovere acquistare prima un nuovo di- spositivo da questi, no a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghez- za del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di rac- colta autorizzato nelle proprie vicinanze. - Altre condizioni di ritiro complementari del pro- duttore e del distributore sono reperibile presso il rispettivo servizio clienti.

• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest’ultimo può richiedere il ritiro gratuito del dispo- sitivo elettronico usato, su richiesta dell’utente nale stesso. Contattare a tale proposito il servizio clienti del produttore.www.scheppach.com

17. Risoluzione dei guasti

Guasto Possibile causa Rimedio Il motore non funziona Il motore, il cavo o il connettore sono difettosi; fusibili bruciati Coperchio dell'alloggiamento aperto (necorsa) Far ispezionare la macchina da una persona competente ed esperta Non riparare mai il motore da soli Pericolo! Controllare i fusibili, sostituire se necessario Chiudere in modo preciso il coperchio dell'alloggia- mento Il motore gira piano e non raggiunge la velocità di esercizio Tensione troppo bassa, bobine danneggiate, condensatore bruciato Fare vericare la tensione da parte dell'azienda elettrica Fare controllare il motore da una persona competente ed esperta Fare controllare il condensa- tore da una persona competente ed esperta. Il motore è troppo rumoroso Bobine danneggiate, motore difettoso Fare controllare il motore da una persona competen- te ed esperta Il motore non rag- giunge la massima potenza Il circuito di alimentazione del sistema è sovraccarico (lampade, motori, altri, ecc.) Non utilizzare altri i motori o altri dispositivi sullo stesso circuito Il motore si surriscal- da facilmente. Motore sovraccarico, insu󰀩ciente ra󰀨reddamento del motore Evitare il sovraccarico del motore durante il taglio, rimuovere la polvere dal motore al ne di assicurare un ra󰀨reddamento ottimale del motore. I taglio è ruvido o ondulato Lama poco a󰀩lata, forma del dente non adatta per lo spessore del materiale Ria󰀩lare la lama e/o utilizzare una lama appropriata Il pezzo da lavorare si strappa e/o si scheggia Pressione di taglio troppo forte o lama non idonea all'uso Utilizzare la lama appropriata Fuga del nastro della sega guida mal regolata nastro per la sega sbagliato Regolare la guida del nastro della sega secondo le istruzioni per l’uso Scegliere il nastro della sega secondo in dati contenuti nelle istruzioni per l’uso Bruciature sul legno durante la lavorazione nastro della sega smussato nastro per la sega sbagliato cambiare il nastro della sega scegliere il nastro della sega secondo in dati contenuti nelle istruzioni per l’uso Il nastro della sega si inceppa durante il lavoro nastro della sega smussato nastro della sega con resina guida mal regolata cambiare il nastro della sega pulire il nastro della sega regolare la guida del nastro della sega secondo le istruzioni per l’usowww.scheppach.com

18. Dichiarazione di conformità
