NAUDOJIMO INSTRUKCIJA BASA1 SCHEPPACH

Juostinis pjūklas Originalios naudojimo instrukcijos vertimas

Simbolių ant įrenginio aiškinimas Beware! Pavojus gyvybei, pavojus susižeisti ar sugadinti įrankį atveju nesilaikymo! Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės! Užsidėkite apsauginius akinius! Naudokite klausos apsaugą! Susidarius dulkių, naudokite kvėpavimo apsaugą! Dėmesio! Pavojus susižaloti! Nekiškite rankų į judančią pjūklo juostą! Mūvėti apsaugines pirštines. Saugokitės! Prieš įrengdami, valymas, pakeitimus, priežiūrai, laikymui ir transportavimui Išjunkite ir atjunkite jį. Pjūklo juostos kryptis Gaminys atitinka galiojančias Europos direktyvas.www.scheppach.com

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Viršutinis pjūklo juostos ritinėlis

3. Guminis paviršius

4. Pjūklo juostos apsauginis įtaisas

5. Pjūklo juostos kreipiamoji viršuje

6. Stalo plokštės įdėklas

8. Apatinis pjūklo juostos ritinėlis

10. Dangčio ksatorius (apačioje)

13. Dangčio ksatorius (viršuje)

14. Viršutinio pjūklo juostos ritinėlio ksavimo varž-

15. Viršutinio pjūklo juostos ritinėlio nustatymo varž-

20. Išsiurbimo atvamzdis

25. Lygiagrečioji atrama

26. Kreipiamasis bėgelis lygiagrečiajai atramai

34. Cilindrinis varžtas

35. Viršutinio atraminio guolio varžtas su vidiniu še-

37. Kreipiamasis ritinėlis, viršuje.

38. Viršutinio kreipiamojo ritinėlio varžtas su vidiniu

39. Tvirtinimo laikiklis (viršuje)

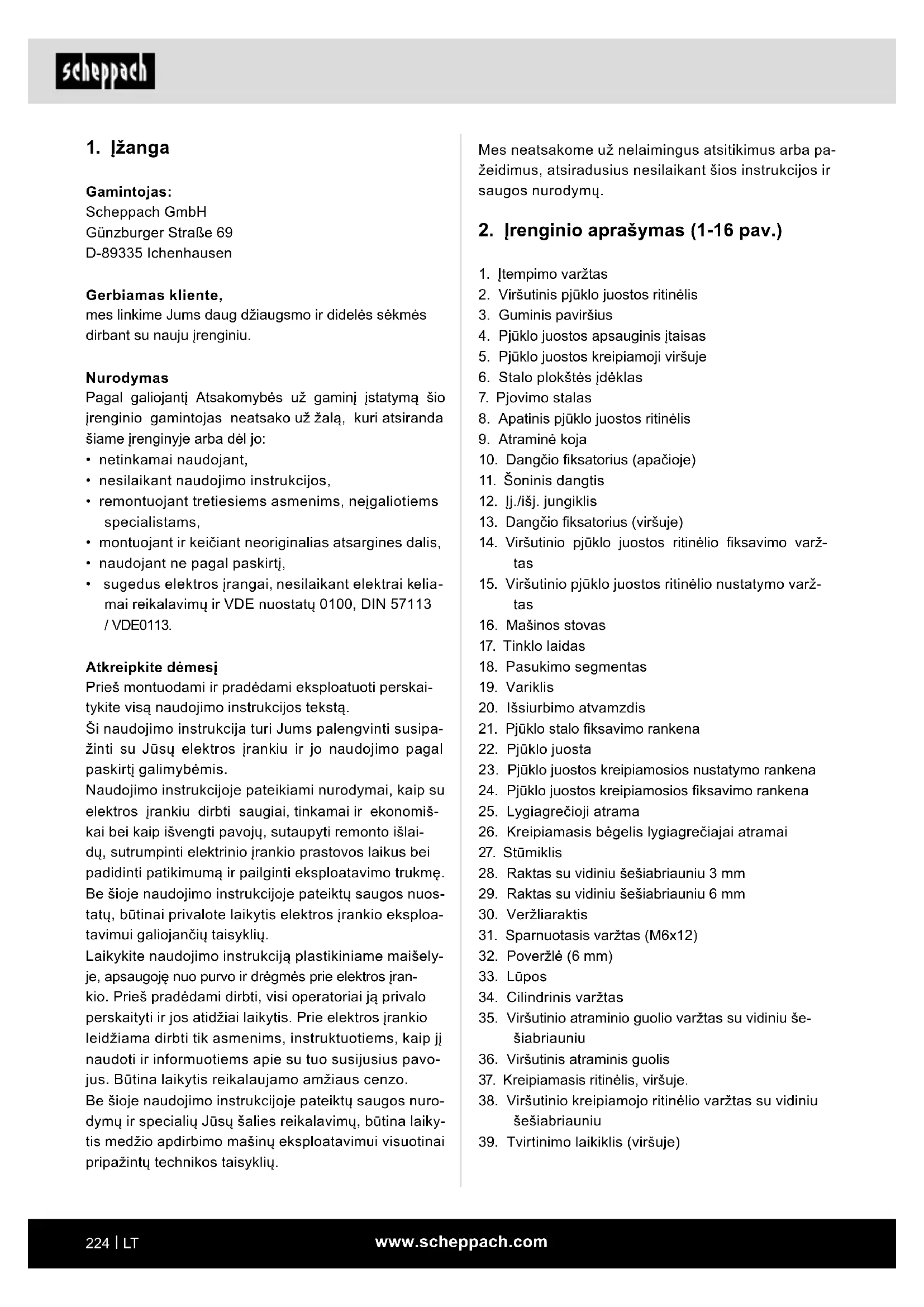

Gamintojas: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Gerbiamas kliente, mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu. Nurodymas Pagal galiojantį Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• nesilaikant naudojimo instrukcijos,

• naudojant ne pagal paskirtį,

• sugedus elektros įrangai, nesilaikant elektrai kelia- mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113. Atkreipkite dėmesį Prieš montuodami ir pradėdami eksploatuoti perskai- tykite visą naudojimo instrukcijos tekstą. Ši naudojimo instrukcija turi Jums palengvinti susipa- žinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis. Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiš- kai bei kaip išvengti pavojų, sutaupyti remonto išlai- dų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuos- tatų, būtinai privalote laikytis elektros įrankio eksploa- tavimui galiojančių taisyklių. Laikykite naudojimo instrukciją plastikiniame maišely- je, apsaugoję nuo purvo ir drėgmės prie elektros įran- kio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavo- jus. Būtina laikytis reikalaujamo amžiaus cenzo. Be šioje naudojimo instrukcijoje pateiktų saugos nuro- dymų ir specialių Jūsų šalies reikalavimų, būtina laiky- tis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.www.scheppach.com

Įrenginį leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už dėl to patirtą žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas Leidžiama naudoti tik įrenginiui tinkamas pjūklo juos- tas. Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo ins- trukcijoje pateiktų eksploatavimo nurodymų laikyma- sis. Asmenys, kurie įrenginį valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus. Be to, būtina tiksliai laikytis galiojan- čių nelaimingų atsitikimų prevencijos taisyklių. Taip pat reikia laikytis kitų bendrųjų taisyklių iš darbo medicinos ir augumo technikos sričių. Atlikus įrenginio modikacijas, už su tuo susijusią žalą gamintojas neatsako. Nors ir naudojant pagal paskirtį, galimi tam tikri lieka- mosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galimi tokie punktai:

• klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos.

• sveikatai kenksminga medžio dulkių emisija naudo- jant uždarose patalpose.

• Nelaimingų atsitikimų pavojus patekus rankoms į neuždengtą įrankio pjovimo sritį.

• Pavojus susižaloti keičiant įrankį (pavojus įsipjauti).

• Pavojus, kai išmetami ruošiniai arba ruošinių dalys.

• Pavojus dėl atatrankos.

• Ruošinio pavirtimas dėl nepakankamo ruošinio atraminio paviršiaus.

• Prisilietimas prie pjovimo įrankio.

• Šakų ir ruošinių dalių išmetimas. Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skir- ti naudoti komerciniams, amatiniams arba pramoni- niams tikslams. Mes neteikiama garantijos, kai prie- taisas naudojamas komercinėse, amatininkų arba pra- moninėse įmonėse arba panašiems darbams.

5. Svarbūs nurodymai

DĖMESIO! Naudojant elektrinius įrankius, norint ap- sisaugoti nuo elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos prie- monių. Prieš naudodami šį elektrinį įrankį, perskaity- kite visus šiuos nurodymus ir laikykite saugos nuro- dymus saugioje vietoje.

40. Viršutinio tvirtinimo laikiklio varžtas su vidiniu še-

41. Apatinio atraminio guolio varžtas su vidiniu šeši-

43. Apatinio tvirtinimo laikiklio varžtas

44. Pjūklo juostos apsauga

45. Kreipiamojo ritinėlio varžtas su vidiniu šešia-

46. Kreipiamasis ritinėlis, apačioje

47. Tvirtinimo laikiklis (apačioje)

48. Stūmiklio laikiklis

49. Varžtas (pjūklo stalo reguliavimas)

50. Veržlė (pjūklo stalo reguliavimas)

• Atidarykite pakuotę ir atsargiai išimkite įrenginį.

• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo ksatorius (jei yra).

• Patikrinkite, ar komplekte viskas yra.

• Patikrinkite įrenginį ir priedus, ar transportuojant jie nebuvo pažeisti.

• Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis. m DĖMESIO Įrenginys ir pakavimo medžiagos nėra vaikų žais- las! Vaikams su plastikiniais maišeliais, plėvelė- mis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti!

• Juostinis pjūklas / Pjovimo juosta (iš anksto įdiegta)

• Lygiagrečioji atrama

• Kreipiamasis bėgelis lygiagrečiajai atramai

• Veržliaraktis SW 10/8

• Raktas su vidiniu šešiabriauniu SW 3/6

4. Naudojimas pagal paskirtį

Juostinis pjūklas skirtas medienai arba į medieną pa- našiems ruošiniams pjauti. Apvalias medžiagas lei- džiama pjauti tik su tinkamais laikančiaisiais įtaisais.www.scheppach.com

– Eksploatuoti uždarose patalpose apdirbant me- dieną, į medieną panašias medžiagas ir plasti- kus leidžiama tik su tinkama išsiurbimo sistema.

11. Nenaudokite kabelio tam neskirtiems tikslams.

– Nenaudokite kabelio, norėdami ištraukti kištu- ką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

12. Pritvirtinkite ruošinį.

– Ruošiniui pritvirtinti naudokite veržiklius arba spaustuvus. Taip jis bus saugiau laikomas nei Jūsų ranka ir įrenginį bus galima valdyti abiem rankomis. – Ilgiems ruošiniams reikia papildomos atramos (stalo, stovų ir t. t.), kad įrenginys neapvirstų. – Visada spauskite ruošinį tvirtai prie darbinio paviršiaus ir atramos, kad ruošinys nejudėtų ir nepersisuktų.

13. Venkite nestandartinės kūno padėties.

– Stovėkite stabiliai ir visada išlaikykite pusiaus- vyrą. – Venkite nepatogių rankų padėčių, kuriose stai- ga nuslydus viena arba abi rankos paliestų pjūklo geležtę.

14. Kruopščiai prižiūrėkite savo įrankius.

– Pjovimo įrankiai turi būti aštrūs ir švarūs, kad būtų galima dirbti geriau ir saugiau. – Laikykitės tepimo ir įrankių keitimo nurodymų. – Reguliariai tikrinkite elektrinio įrankio prijungi- mo laidą ir, jei jis pažeistas, paveskite jį pati- krinti pripažintam specialistui. – Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite. – Rankenos turi būti sausos, švarios ir ant jų ne- turi būti alyvos bei tepalo.

15. Ištraukite kištuką iš kištukinio lizdo.

– Veikiant pjūklo geležtei, niekada nešalinkite atplaišų, skiedrų arba įstrigusių medžio dalių. – Kai nenaudojate elektrinio įrankio, prieš atlik- dami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležtę, grąžtą, frezą. – Jei pjaunant pjūklo geležtė blokuojama dėl per didelės pastūmos jėgos, išjunkite įrenginį ir atskirkite jį nuo tinklo. Išimkite ruošinį ir įsiti- kinkite, kad pjūklo geležtė laisvai juda. Įjunkite įrenginį ir pjaukite iš naujo su mažesne pastū- mos jėga.

16. Nepalikite uždėtų įrankių raktų.

– Prieš įjungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai. Palaikykite savo darbo zonoje tvarką.

1. Laikykite savo darbo vieta turi būti švari

– Dėl netvarkos darbo zonoje gali įvykti nelai- mingų atsitikimų.

2. Atsižvelkite į aplinkos poveikį.

– Saugokite elektrinius įrankius nuo lietaus. – Nenaudokite elektrinių įrankių drėgnoje arba šlapioje aplinkoje. – Pasirūpinkite geru darbo zonos apšvietimu. – Nenaudokite elektrinių įrankių ten, kur kyla gaisro arba sprogimo pavojus.

3. Apsisaugokite nuo elektros smūgio.

– Stenkitės nesiliesti prie įžemintų dalių (pvz., vamzdžių, radiatorių, elektrinių viryklių, šaldy- mo aparatų).

4. Žiūrėkite, kad kiti asmenys laikytųsi atokiau.

– Neleiskite kitiems asmenims, ypač vaikams, liestis prie elektrinio įrankio arba kabelio. Žiū- rėkite, kad jie būtų toliau nuo darbo zonos.

5. Laikykite nenaudojamus elektrinius įrankius sau-

gioje vietoje. – Nenaudojamus elektrinius įrankius reikėtų pa- dėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje. – vietą vaikams nepasiekiamoje vietoje.

6. Neperkraukite elektrinio įrankio.

– Nurodytame galios diapazone dirbsite geriau ir saugiau.

7. Naudokite tinkamą elektrinį įrankį.

– Sunkiems darbams nenaudokite mažos galios elektrinių įrankių. – Nenaudokite elektrinio įrankio nenumatytiems tikslams. Pavyzdžiui, nenaudokite rankinio dis- kinio pjūklo medžių šakoms arba pliauskoms pjauti. – Nenaudokite elektrinio įrankio malkoms pjauti.

8. Vilkėkite tinkamus drabužius.

– Nevilkėkite plačių drabužių arba papuošalų, kuriuos galėtų pagriebti judančios dalys. – Dirbant lakia rekomenduojama avėti neslidžiais batais. – Ant ilgų plaukų užsidėkite plaukų tinklelį.

9. Naudokite apsaugines priemones.

– Užsidėkite apsauginius akinius. – Dirbdami dulkėse, užsidėkite kvėpavimo kaukę.

10. prijunkite dulkių išsiurbimo įtaisą.

– Jei dulkių išsiurbimo ir surinkimo įtaisų jungtys yra, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami.www.scheppach.com

• Dėvėkite apsaugines pirštines atlikdami bet kokius juostinio pjūklo priežiūros darbus!

• Pjaunant apvalią arba nelygios formos medieną, reikia naudoti įtaisą, apsaugančią ruošinį nuo pa- sisukimo.

• Lentų vertikaliam pjovimui atlikti, jūs turite naudoti įrangą, kuri apsaugo apdirbamą ruošinį nuo atšo- kimo atgal.

• Norint tvirtai laikytis dulkių emisijos dydžių medie- nos apdirbimo metu bei užtikrinti saugų eksploata- vimą, turi būti pajungtas dulkių išsiurbimo įrenginys su bent 20 m/s oro srauto greičiu.

• Mašinoje yra įrengtas saugumo jungiklis, kad iš- vengti pakartotinio įrenginio paleidimo kritus elek- tros įtampai.

• Prieš pradėdami dirbti su įrenginiu, patikrinkite, ar įtampos duomenys ant prietaiso tipo plokštelės su- tampa su maitinimo tinkle naudojama įtampa.

• Naudokite tik išvyniotą ritės kabelį.

• Asmenys, dirbantys su mašina, negali būti blaškomi pašaliniu dėmesiu.

• Atkreipkite dėmesį į variklio ir juostinio pjūklo su- kimosi kryptį.

• Ant mašinos esanti apsauginė įranga negali būti išmontuota arba sugadinta.

• Nepjaukite ruošinių, kurie yra per maži, kad galėtu- mėte juos saugiai išlaikyti rankoje.

• Niekada nešalinkite besimėtančių atplėšų, skiedrų ar užstrigusių medienos gabalų, kol juostinio pjūklo ašmenys juda.

• Tvirtai laikykitės atitinkamų nelaimingų atsitikimų prevencijos taisyklių ir kitų visuotinai priimtų sau- gumo standartų.

• Laikykitės Nelaimingų Atsitikimų Prevencijos ir Draudimo Asociacijos reikalavimų.

• Nustatykite reguliuojamus apsauginius įtaisus taip, kad jie būtų kuo arčiau ruošinio.

• ĮSPĖJIMAS! Apsaugokite ilgus ruošinius nuo nukry- pimo sutvirtindami juos pjovimo proceso pabaigoje (pvz., ritės laikikliu ir t.t.)

• Transportuojant pjūklą, juostinio pjūklo apsauga (3) turi būti apatinėje padėtyje.

• Apsauginiai dangčiai negali būti naudojami trans- portavimo arba kitais netinkamais mašinos naudo- jimo tikslais.

• Deformuoti arba pažeisti juostiniai pjūklai negali būti naudojami.

17. Venkite neplanuoto paleidimo.

– Įkišdami kištuką į kištukinį lizdą, įsitikinkite, kad jungiklis išjungtas.

18. Naudokite ilginamąjį kabelį išorės sričiai.

– Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius. – Kabelio būgną naudokite tik išvynioję.

19. Visada būkite atidūs.

– Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite elektrinio įrankio nesusikoncen- travę.

20. Patikrinkite elektrinį įrankį, ar nėra galimų pažei-

dimų. – Prieš tolesnį elektrinio įrankio naudojimą ap- sauginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištin- gai ir pagal paskirtį veikia. – Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. – Visos dalys turi būti tinkamai sumontuotos ir įvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištingas elektrinio prietaiso eksploa- tavimas. – Atidaryto judančio apsauginio gaubto negalima užksuoti. – Pažeistus apsauginius įtaisus ir dalis pagal paskirtį turi suremontuoti arba pakeisti pripa- žintos specializuotos dirbtuvės, jei naudojimo instrukcijoje nenurodyta kitaip. – Pažeistus jungiklius reikia pakeisti klientų ap- tarnavimo tarnybos dirbtuvėse. – Nenaudokite netinkamų arba pažeistų jungia- mųjų laidų. – Nenaudokite elektrinių įrankių, kurių jungiklis neįsijungia arba neišsijungia.

– Naudojant kitus įstatomus įrankius ir priedus, galima susižaloti..

22. Paveskite elektrinį įrankį suremontuoti kvalikuo-

tam elektrikui. – Šis elektrinis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalikuo- tam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti ne- laimingų atsitikimų.www.scheppach.com

ruošinio plotis 195 mm Pjūklo stalo dydis 313 x 302 x 25 mm Palenkiamas pjūklo stalas 0° - 45° Maks. ruošinio dydis 400 x 400 x 80 mm Svoris 18 kg Galimi techniniai pakeitimai! Ruošinio aukštis turi būti min. 3 mm, o plotis – 10 mm. Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 61029. Garso slėgio lygis L

74,8 dB Neapibrėžtis K

3 dB Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą. Apribokite susidarantį triukšmą ir vibraciją iki minimu- mo!

• Naudokite tik nepriekaištingus įrenginius.

• Įrenginį reguliariai techniškai prižiūrėkite ir valykite.

• Pritaikykite savo darbo būdą įrenginiui.

• Neperkraukite įrenginio.

• Prireikus paveskite įrenginį patikrinti.

• Kai įrenginys nenaudojamas, jį išjunkite.

7. Liekamieji pavojai

Mašina buvo pagaminta vadovaujantis moderniais ir pripažintais saugumo reikalavimais ir taisyklėmis. Vis tik, kai kurie individualūs liekamieji pavojai gali egzis- tuoti dirbant su mašina.

• Besisukanti juostinio pjūklo geležtė gali sukelti trau- mų pavojų pirštams ir rankoms, jei apdirbamas ruo- šinys yra neteisingai tiekiamas.

• Medžio dulkių ir medienos skiedrų keliamas pavo- jus sveikatai. Visada dėvėkite asmeninę apsaugos įrangą, tokią kaip akiniai. Naudokite dulkių išsiurbi- mo įrangą.

• Traumos, patirtos dėl pažeistos juostinio pjūklo ge- ležtės. Reguliariai tikrinkite juostinio pjūklo geležtės būseną.

• Traumų pavojus pirštams ir rankoms keičiant juos- tinio pjūklo geležtę. Dėvėkite tinkamas darbines pirštines.

• Pakeiskite susidėvėjusį stalo įdėklą.

• Niekada nepaleiskite mašinos, jei durelės, saugan- čios juostinį pjūklą, arba atskirianti apsauginė įran- ga yra atvira.

• Įsitikinkite, kad jūs pasirenkate tinkamą juostinį pjū- klą ir greitį ruošiniui pjauti.

• Nepradėkite juostinio pjūklo valymo darbų, kol pas- tarasis visiškai nesustojo.

• Kai maži ruošiniai pjaunami tiesiai naudojant lygia- grečiąją atramą, reikia naudoti stūmiklį.

• Transportavimo metu juostinio pjūklo apsauginė įranga turėtų būti žemiausioje padėtyje ir arti stalo.

• Nuožulniems pjūviams su nuožulnia plokštuma at- likti, skeliantysis kreiptuvas turi būti nustatytas že- mutinėje stalo dalyje.

• Pjaunant apvalią medieną, turi būti naudojama tin- kama ksuojanti įranga, kad apsaugoti ruošinį nuo sukimosi.

• Atskirianti apsauginė įranga niekada negali būti naudojama kėlimui ir transportavimui.

• Įsitikinkite, kad jūs naudojate apsauginę juostinio pjūklo įrangą ir tinkamai ją sureguliuojate.

• Laikykite savo rankas saugiu atstumu nuo juosti- nio pjūklo. Naudokite stūmimo lazdelę smulkiems pjūviams.

• Laikykite stūmiklį jam numatytame laikiklyje įrengi- nyje, kad jį galėtumėte pasiekti normalioje darbinė- je padėtyje ir jis visada būtų lengvai pasiekiamas.

• Normalioje darbinėje padėtyje operatorius yra prie- šais įrenginį. ĮSPĖJIMAS! Eksploatuojant šis elektrinis įrankis su- daro elektromagnetinį lauką. Tam tikromis aplinkybė- mis šis laukas gali veikti aktyvius arba pasyvius medi- cininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, as- menims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių im- plantų gamintoju.

6. Techniniai duomenys

Kintamosios srovės variklis 230 - 240 V ~ 50 Hz Galia vatais 300W Greitis n

Juostiniai pjūklai ilgis 1490 mm Juostiniai pjūklai plotis 3,5-12 mm Juostiniai pjūklai plotis maks. 12 mm Pjovimo greitis 880 m/min ruošinio aukštis 0 - 100 mmwww.scheppach.com

• Atlaisvinę viršutinį (13) ir apatinį (10) dangčio ksato- rius, atidarykite šoninį dangtį (11). Naudodami 6 mm raktą su vidiniu šešiabriauniu (29), iš pradžių atk- suokite viršutinį dangčio ksatorių (13), pasukdami jį prieš laikrodžio rodyklę. Po to atksuokite apatinį dangčio ksatorių (10), atsukdami jį prieš laikrodžio rodyklę.

• Nustatykite pasukimo segmentą ties 30°, atlaisvin- dami pjūklo stalo (21) ksavimo rankeną (2 pav.).

• Kreipkite pjūklo stalą (7) pjūklo geležte (22).

• Prisukite pjūklo stalą (7) 4 šešiabriauniais varžtais M6x12 ir 4 ksavimo poveržlėmis A6,4 prie pasuki- mo segmento (18). Priveržkite varžtus ne iki galo.

• Pasukite pjūklo stalą į 0° padėtį ir užksuokite pjūklo stalo (21) ksavimo rankeną.

• Ištiesinkite stalo plokštę lygiagrečiai su pjūklo gelež- te. Priveržkite 4 šešiabriaunius varžtus.

• Sėkmingai nustačius, šoninį dangtį (11) su apatiniu (10) ir viršutiniu (13) dangčio ksatoriais vėl uždary- kite atvirkštine kryptimi.

• Atlaisvinkite 3 šešiabriaunes veržles (X) maždaug 2 pasukimus ir perstumkite pasukimo segmentą su sumontuotu pjūklo stalu. Pjūklo juosta turi eiti stalo plokštės įdėklo (6) viduryje (3 pav.). Po to vėl tvirtai priveržkite 3 šešiabriaunes veržles (X) (4 pav.). 9.2. Kreipiamojo bėgelio lygiagrečiajai atramai (26) montavimas ant stalo (7) (3 pav.)

• Įsukite 4 sparnuotuosius varžtus M6x12 (31) su po- veržle (32) maždaug 5 mm į pjūklo stalą (7).

• Įstatykite kreipiamąjį bėgelį lygiagrečiajai atramai (26), kol jis atsirems į stalą.

• Po to priveržkite 4 sparnuotąsias veržles. 9.3. Lygiagrečiosios atramos nustatymas (5 pav.)

• Uždėkite lygiagrečiąją atramą (25) ant kreipiamojo bėgelio (26) lygiagrečiajai atramai pjūklo juostos kairėje pusėje ir ją gerai pritvirtinkite (žr. 10.2). Ly- giagrečioji atrama dabar turi būti lygiagreti įpjovai pjūklo stale (7); pakoreguoti galima atlaisvinant ci- lindrinius varžtus (34). Tam reikia 4 mm rakto su vidi- niu šešiabriauniu (neįeina į komplektaciją); nuimkite apsauginį gaubtelį (5.1 pav.).

9.3.1 Skalės nustatymas (5 pav.)

Prireikus skalę galima sureguliuoti ant kreipiamojo bė- gelio lygiagrečiajai atramai.

• Išilginę atramą pjūklo juostos kairėje uždėkite ant kreipiamojo bėgelio lygiagrečiajai atramai.

• Traumų pavojus nuo įsibėgėjančios juostinio pjūklo geležtės įjungus mašiną.

• Elektros srovės sukeltos traumos naudojant netin- kamus arba pažeistus elektrinių jungčių laidus.

• Dėvėkite tik aptemptus drabužius. Nusiimkite žie- dus, apyrankes ir kitus papuošalus. Norėdami ap- saugoti ilgus plaukus, dėvėkite kepurę arba plaukų tinklelį.

• Net ir laikantis visų saugumo priemonių, kai kurie plika akimi nepastebimi pavojai vis tiek gali egzis- tuoti.

• Liekamieji pavojai gali būti sumažinti laikantis “Svarbūs nurodymai”, “Naudojimas pagal paskirtį” instrukcijų bei tvirtai laikantis viso valdymo instruk- cijų vadovo.

8. Prieš pradedant eksploatuoti

Įrenginį reikia pastatyti stabiliai, t. y. ant darbastalio arba tvirto rėmo. Šiam tikslui įrenginio kojoje yra tvir- tinimo skylės. (15 g.)

• Pjovimo stalas turi būti tinkamai sumontuotas

• Prieš pradedant eksploatuoti reikia tinkamai sumon- tuoti visus dangčius ir saugos įtaisus.

• Pjūklo juosta turi laisvai judėti.

• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve- timkūnių, pvz., vinių arba varžtų ir t. t.

• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo juos- ta tinkamai sumontuota ir judančios dalys lengvai juda.

• Prieš prijungdami įrenginį įsitikinkite, kad duome- nys specikacijų lentelėje sutampa su tinklo duo- menimis.

DĖMESIO! Prieš atlikdami bet kokius pjūklo stalo techninės prie- žiūros, pertvarkymo ir montavimo darbus, visada iš- traukite tinklo kištuką. Įrankiai surinkimui 1 inžinerinis raktas SW 10/13 1 raktas su vidiniu šešiabriauniu SW 3 1 raktas su vidiniu šešiabriauniu SW 6 Dėl pakavimo technikos pjūklo stalas nesumontuotas.www.scheppach.com

• Jei pjūklo juosta (22) juda pjūklo juostos ritinėlio (2) priekinės briaunos link, nustatymo varžtą (15) reikia pasukti pagal laikrodžio rodyklę.

• Nustačius viršutinį pjūklo juostos ritinėlį (2), reikia patikrinti pjūklo juostos (22) padėtį ant apatinio pjū- klo juostos ritinėlio (8). Pjūklo juosta (22) taip pat turėtų būti pjūklo juostos ritinėlio (8) viduryje. Jei taip nėra, dar kartą sureguliuokite viršutinio pjūklo juostos ritinėlio (2) posvyrį.

• Kol viršutinio pjūklo juostos ritinėlio (2) reguliavimas paveiks pjūklo juostos padėtį ant apatinio pjūklo juostos ritinėlio (8), pjūklo juostos ritinėlį reikia kelis kartus apsukti.

• Priveržkite viršutinio pjūklo juostos ritinėlio (14) k- savimo varžtą.

• Sėkmingai nustačius, šoninį dangtį (11) su apatiniu (10) ir viršutiniu (13) dangčio ksatoriais vėl uždary- kite atvirkštine kryptimi. 9.6. Pjūklo juostos kreipiamosios nustatymas (6-9 pav.) Tiek atraminius guolius (36 + 42), tiek kreipiamuosius ritinėlius (37 + 46) reikia nustatyti iš naujo kaskart, kai pakeičiate pjūklo juostą.

• Atlaisvinę viršutinį (13) ir apatinį (10) dangčio ksato- rius, atidarykite šoninį dangtį (11). Naudodami 6 mm raktą su vidiniu šešiabriauniu (28), iš pradžių atk- suokite viršutinį dangčio ksatorių (13), pasukdami jį prieš laikrodžio rodyklę. Po to atksuokite apatinį dangčio ksatorių (10), atsukdami jį prieš laikrodžio rodyklę.

• Sėkmingai nustačius, šoninį dangtį (11) su apatiniu (10) ir viršutiniu (13) dangčio ksatoriais vėl uždary- kite atvirkštine kryptimi.

9.6.1. Viršutinis atraminis guolis (36) (6 pav.)

• Atlaisvinkite viršutinio atraminio guolio (35) varžtą su vidiniu šešiabriauniu.

• Perstumkite atraminį guolį (36) tiek, kol jis nebelies pjūklo juostos (22) (maks. atstumas 0,5 mm).

• Vėl priveržkite viršutinio atraminio guolio (35) varžtą su vidiniu šešiabriauniu.

• Išmontuokite pjūklo stalą analogiškai 9.1 atvirkštine kryptimi.

• Atlaisvinkite apatinio atraminio guolio (41) varžtą su vidiniu šešiabriauniu.

• Perstumkite apatinį atraminį guolį (42) tiek, kol jis ne- belies pjūklo juostos (22) (maks. atstumas 0,5 mm).

• Išmatuokite 50 mm nuo pjūklo juostos iki lygiagre- čiosios atramos. Padala ant lūpos (33) dabar turėtų būti ties 50 mm.

• Jei taip nėra, atlaisvinkite skalės varžtą su kryžmine išdroža (K) ir nustatykite jį ties 50 mm. Vėl priveržki- te varžtą su kryžmine išdroža. 9.4. Pjūklo juostos įtempimas (1a pav.) DĖMESIO! Esant ilgesnei pjūklo prastovai, pjūklo juos- tą reikia atpalaiduoti, t. y. prieš įjungiant pjūklą, reikia patikrinti pjūklo geležtės įtempį.

• Norėdami įtempti pjūklo juostą (22), pasukite įtem- pimo varžtą (1) pagal laikrodžio rodyklę. Tinkamą pjūklo juostos įtempį galima nustatyti šone pirštu paspaudžiant pjūklo juostą, maždaug viduryje tarp abiejų pjūklo juostos ritinėlių (2+8). Čia pjūklo juosta (22) turėtų įsispausti tik minimaliai (apie 1–2 mm).

• Pakankamai įtempta pjūklo juosta, ją spustelėjus, skamba kaip metalas.

• Jei pjūklo juostą ilgesnį laiką nebus naudojama, ją atpalaiduokite, kad ji nebūtų pertempta. DĖMESIO! Esant per dideliam įtempiui, pjūklo juosta gali lūžti. PAVOJUS SUSIŽALOTI! Esant per mažam įtempiui, varomas pjūklo juostos ritinėlis (8) gali prasi- sukti, todėl pjūklo juosta sustos.

9.5 Pjūklo juostos nustatymas (1a+1b pav.)

DĖMESIO! Prieš nustatant pjūklo juostą, reikia tinka- mai įtempti pjūklo juostą.

• Atlaisvinę viršutinį (13) ir apatinį (10) dangčio ksato- rius, atidarykite šoninį dangtį (11). Naudodami 6 mm raktą su vidiniu šešiabriauniu (28), iš pradžių atk- suokite viršutinį dangčio ksatorių (13), pasukdami jį prieš laikrodžio rodyklę. Po to atksuokite apatinį dangčio ksatorių (10), atsukdami jį prieš laikrodžio rodyklę.

• Lėtai sukite pjūklo juostos ritinėlį (2) pagal laikrodžio rodyklę. Pjūklo juosta (22) turi judėti maždaug per vidurį ant pjūklo juostos ritinėlio (2). Jei taip nėra, reikia pakoreguoti viršutinio pjūklo juostos ritinėlio (2) posvyrio kampą.

• Jei pjūklo juosta (22) daugiau juda pjūklo juostos riti- nėlio (2) galinės briaunos link, nustatymo varžtą (15) reikia pasukti prieš laikrodžio rodyklę.

• Atsukite viršutinio pjūklo juostos ritinėlio (14) ksa- vimo varžtą.

• Apatinį pjūklo juostos ritinėlį (8) lėtai sukite ranka, kad patikrintumėte pjūklo juostos (22) padėtį.www.scheppach.com

• Dar kartą patikrinkite apatinių kreipiamųjų ritinėlių (46) nustatymą ir prireikus sureguliuokite.

• Prireikus sureguliuokite apatinį atraminį guolį (42) (9.4.2). 9.7. Viršutinės pjūklo juostos kreipiamosios (5) nu- statymas (10 pav.)

• Atlaisvinkite pjūklo juostos kreipiamosios ksavimo rankeną (24).

• Nuleiskite pjūklo juostos kreipiamąją (5), pasukda- mi pjūklo juostos kreipiamosios nustatymo rankeną (23), kuo arčiau (atstumas apie 2–3 mm) ant medžia- gos, kurią reikia pjauti.

• Vėl priveržkite ksavimo rankeną (24).

• Nustatymą reikia patikrinti arba nustatyti iš naujo prieš kiekvieną pjovimo procesą. 9.8. Pjūklo stalo (7) nustatymas ties 90° (11+12 pav.)

• Nustatykite viršutinę pjūklo juostos kreipiamąją (5) iki galo į viršų.

• Atleiskite pjūklo stalo (21) ksavimo rankeną, pasuk- dami prieš laikrodžio rodyklę.

• Tarp pjūklo juostos (22) ir pjūklo stalo (7) įstatykite kampuotį. Kampuotis į komplektaciją neįeina.

• Pjūklo stalą (7) pasukdami pakreipkite tiek, kol su pjūklo juosta (22) bus tiksliai 90° kampas. Jei pjū- klo stalas jau priglunda prie varžto (49) ir negalima nustatyti 90° kampo, atlaisvinkite veržlę (50) ir su- trumpinkite varžtą (49), pasukdami pagal laikrodžio rodyklę.

• Vėl priveržkite pjūklo stalo (21) ksavimo rankeną, pasukdami pagal laikrodžio rodyklę.

• Prireikus atlaisvinkite veržlę (50).

• Reguliuokite varžtą (49) tol, kol pjūklo stalas bus lie- čiamas apatinėje pusėje.

• Vėl priveržkite veržlę (50), kad užksuotumėte varž- tą (49).

• Prireikus sureguliuokite skalės rodyklę (51) pagrindi- nėje skalėje (52) ties 0°. (11 pav.) 9.9. Kokią pjūklo juostą naudoti Juostinio pjūklo juosta numatyta universaliam naudo- jimui. Rinkdamiesi pjūklo juostą, atkreipkite dėmesį į šiuos kriterijus:

• Siaura pjūklo juosta galima pjauti mažesniu spindu- liui nei plačia.

• Plati pjūklo juosta naudojama, kai norima atlikti tie- sų pjūvį. Visų pirma, tai svarbu pjaunant medieną. Pjūklo juosta yra linkusi sekti medžio rievėmis ir taip šiek tiek nukrypti nuo norimos pjovimo linijos.

• Vėl priveržkite apatinio atraminio guolio (41) varžtą su vidiniu šešiabriauniu.

9.6.3. Viršutinių kreipiamųjų ritinėlių (37) nusta-

• Atlaisvinkite tvirtinimo laikiklio (40) varžtus su vidiniu šešiabriauniu.

• Perstumkite viršutinių kreipiamųjų ritinėlių (37) vir- šutinį tvirtinimo laikiklį (39), kol kreipiamųjų ritinėlių (37) priekinė briauna bus maždaug 1 mm už pjūklo juostos dantų pagrindo.

• Vėl priveržkite viršutinio tvirtinimo laikiklio (40) varž- tus su vidiniu šešiabriauniu.

• Atlaisvinkite viršutinių kreipiamųjų ritinėlių (38) varž- tus su vidiniu šešiabriauniu.

• Nustumkite kreipiamuosius ritinėlius (37) pjūklo juostos kryptimi! Dėmesio! Atstumas tarp kreipia- mųjų ritinėlių (37) ir pjūklo juostos (22) gali būti maks. 0,5 mm. (Pjūklo juosta neturi įstrigti)

• Vėl priveržkite varžtus su vidiniais šešiabriauniais (38).

• Apsukite viršutinį pjūklo juostos ritinėlį (2) kelis kar- tus pagal laikrodžio rodyklę.

• Dar kartą patikrinkite viršutinių kreipiamųjų ritinėlių (38) nustatymą ir prireikus sureguliuokite.

• Prireikus sureguliuokite viršutinį atraminį guolį (36) (9.4.1).

9.6.4. Apatinių kreipiamųjų ritinėlių (46) nustaty-

• Išmontuokite pjūklo stalą (7).

• Atlaisvinkite apatinio tvirtinimo laikiklio (43) varžtą (veržliarakčiu SW 10).

• Perstumkite apatinių kreipiamųjų ritinėlių (46) ap- atinį tvirtinimo laikiklį (47), kol apatinių kreipiamųjų ritinėlių (46) priekinė briauna bus maždaug 1 mm už pjūklo juostos dantų pagrindo.

• Vėl priveržkite apatinio tvirtinimo laikiklio (43) varž- tą.

• Atlaisvinkite apatinių kreipiamųjų ritinėlių (45) varž- tus su vidiniu šešiabriauniu.

• Abu apatinius kreipiamuosius ritinėlius (46) stumkite pjūklo juostos kryptimi, kol atstumas tarp kreipiamų- jų ritinėlių (46) ir pjūklo juostos (22) bus maks. 0,5 mm. (Pjūklo juosta neturi įstrigti)

• Vėl priveržkite apatinių kreipiamųjų ritinėlių (45) varžtus su vidiniais šešiabriauniais.

• Apsukite apatinį pjūklo juostos ritinėlį (8) kelis kartus pagal laikrodžio rodyklę.www.scheppach.com

DĖMESIO: Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite! 10.1. Įjungimo / išjungimo jungiklis (12) (16 pav.)

• Paspaudus žalią mygtuką „I“, pjūklą galima įjungti.

• Norint vėl išjungti pjūklą, reikia paspausti raudoną mygtuką „0“.

• Juostinis pjūklas yra su apsaugos nuo pažeminto- sios įtampos jungikliu. Nutrūkus elektros srovės tie- kimui, juostinį pjūklą reikia įjungti vėl. 10.2. Lygiagrečioji atrama (17 pav.)

• Paspauskite lygiagrečiosios atramos (25) įtempimo apkabą (H) į viršų.

• Uždėkite lygiagrečiąją atramą (25) kairėje arba de- šinėje pusėje nuo pjūklo juostos (22) ant kreipiamojo bėgelio lygiagrečiajai atramai ir nustatykite ties no- rimu matmeniu.

• Paspauskite įtempimo apkabą (H) žemyn, kad užk- suotumėte lygiagrečiąją atramą (25).

• Atkreipkite dėmesį į tai, kad lygiagrečioji atrama (25) visada judėtų lygiagrečiai su pjūklo juosta (22). 10.3. Įstrižiniai pjūviai (2+12+19 pav.) Norint atlikti įstrižinius pjūvius lygiagrečiai su pjovimo juosta (22), juostinio pjūklo stalą (7) galima palenkti 0–45° į priekį.

• Atlaisvinkite pjūklo stalo ksavimo rankeną (21).

• Juostinio pjūklo stalą (7) verskite į priekį, kol laipsnių skalėje (52) bus nustatytas pageidaujamas kampo matmuo.

• Vėl priveržkite ksavimo rankeną (21). DĖMESIO! Pavertus pjūklo stalą (7), lygiagrečiąją atramą (25) reikia sumontuoti darbine kryptimi pjūklo juostos (22) dešinėje. Taip ruošinys nenuslys.

11. Eksploatavimo informacija

Sekančios rekomendacijos yra pavyzdžiai, kaip sau- giai eksploatuoti juostinius pjūklus. Toliau nurodyti saugaus darbo ir eksploatavimo meto- dai yra laikomi saugumo etalonais. Tačiau jie gali būti ne visai tinkami ar pritaikomi kiekvienam konkrečiam atvejui. Jie negali apimti visų potencialių, pavojingų si- tuacijų ir turi būti atsargiai interpretuojami.

• Pjūklo juostos su smulkiais dantimis pjauna lygiau, tačiau tuo pačiu ir lėčiau nei pjūklo juostos su stam- biais dantimis. DĖMESIO! Niekada nenaudokite paslėptų arba įtrūku- sių pjūklo juostų! 9.10. Pjūklo juostos keitimas (1a+1b+3+15 pav.)

• Nustatykite pjūklo juostos kreipiamąją (5) maždaug ties puse aukščio tarp pjūklo stalo (7) ir mašinos stovo (16).

• Atlaisvinkite dangčio ksatorius (10+13) ir atidaryki- te šoninį dangtį (11).

• Išmontuokite kreipiamąjį bėgelį lygiagrečiajai atra- mai (26) atvirkštine kryptimi (žr. 9.2).

• Atpalaiduokite pjūklo juostą (22) prieš laikrodžio ro- dyklę, pasukdami įtempimo varžtą (1).

• Nuimkite pjūklo juostą (22) nuo pjūklo juostos ritinė- lių (2+8) ir išimkite pro tarpą pjūklo stale (7).

• Naują pjūklo juostą (22) vėl uždėkite per vidurį ant abiejų pjūklo juostos ritinėlių (2+8). Pjūklo juostos (22) dantys turi būti nukreipti žemyn pjūklo stalo kryptimi (6 pav.).

• Įtempkite pjūklo juostą (22) (žr. 9.4).

• Vėl uždarykite šoninį dangtį (11).

• Po to vėl sumontuokite kreipiamąjį bėgelį lygiagre- čiajai atramai (pagal 9.2). 9.11. Stalo plokštės įdėklo keitimas (14 pav.) Atsiradus susidėvėjimui arba pažeidimui, reikia pakeis- ti stalo plokštės įdėklą (6), kitaip kyla didesnis pavojus susižaloti.

• Išimkite susidėvėjusį stalo plokštės įdėklą (6) į viršų.

• Naujas stalo plokštės įdėklas montuojamas atvirkš- tine eilės tvarka. 9.12. Išsiurbimo atvamzdis (1b pav.) Pjūklo juosta yra su pjuvenų išsiurbimo atvamzdžiu (20) 100/40 mm. Eksploatuokite įrenginį tik su tinkamu išsiurbimo įtaisu. Reguliariai tikrinkite ir valykite išsiurbimo kanalus. 9.13. Stūmiklio laikiklis (13 pav.) Stūmiklio laikiklis (48) iš anksto pritvirtintas prie ma- šinos stovo. Nenaudojamą stūmiklį (27) visada reikia įkišti į stūmiklio laikiklį.www.scheppach.com

• Ruošinį visada reikia kreipti abiem rankomis ir laiky- ti plokščiai ant juostinio pjūklo stalo (7). Taip pjūklo juosta (22) neįstrigs.

• Pastūma visada turi vykti tolygiai spaudžiant. Šio spaudimo kaip tik turi pakakti, kad pjūklo juosta be problemų pjautų medžiagą, tačiau neužsiblokuotų.

• Lygiagrečiąją atramą (25) visada naudokite visiems pjovimo procesams, kuriems ją ir galima naudoti.

• Pjūvį geriau atlikti vienu kartu, o ne keliomis pakopo- mis, kai gali prireikti ištraukti ruošinį. Jeigu vis dėlto reikia ištraukti atgal, tuomet iš pradžių išjunkite juos- tinį pjūklą. Ištraukite ruošinį atgal tik sustojus pjūklo juostai (22).

• Pjaunant ruošinį visada reikia kreipti ilgiausia puse. DĖMESIO! Apdirbant siaurus ruošinius, būtina nau- doti stūmiklį. Stūmiklį (27) visada laikykite netoliese ant tam skirto kablio (48) pjūklo pusėje.

11.1.Išilginių pjūvių atlikimas (20 pav.)

Tuo metu ruošinys perpjaunamas išilgine kryptimi.

• Nustatykite lygiagrečiąją atramą (25) pjūklo juostos (22) kairėje pusėje (jei įmanoma) pagal pageidau- jamą plotį.

• Pjūklo juostos kreipiamąją (5) nuleiskite ant ruo- šinio. (žr. 9.5)

• Įjunkite pjūklą.(žr. 10.1)

• Vieną ruošinio briauną dešiniąja ranka spauskite prie lygiagrečiosios atramos (25), tuo tarpu plokš- čioji pusė turi priglusti prie juostinio pjūklo stalo (7).

• Stumkite ruošinį į pjūklo juostą (22), tolygiai stumda- mi išilgai lygiagrečiosios atramos (25).

• Dėmesio! Apdirbant siaurus ruošinius, būtina nau- doti stūmiklį. Stūmiklį visada laikykite netoliese ant tam skirto kablio pjūklo pusėje. 11.2. Įstrižinių pjūvių atlikimas (pav. 19)

• Nustatykite pjūklo stalą pageidaujamu kampu (žr. 10.3).

• Pjaukite, kaip aprašyta 11.1 punkte. Pjaudami įstrižai, atkreipkite dėmesį į tai, kad lygiagre- čioji atrama būtų naudojama tik pjūklo juostos dešinėje.

11.3 Rankiniai pjūviai (21 pav.)

Vienas iš svarbiausių juostinio pjūklo požymių yra pro- blemų nekeliantis kreivių ir spindulių pjovimas.

• Pjūklo juostos kreipiamąją (8) nuleiskite ant ruo- šinio. (žr. 9.5)

• Tvirtai spauskite ruošinį prie juostinio pjūklo stalo (7) ir lėtai įstumkite į pjūklo juostą (22).

• Darbo uždarose patalpose metu prijunkite mašinas prie išsiurbimo sistemos.

• Kuomet mašina nėra eksploatuojama, pvz. baigus darbą, atleiskite juostinio pjūklo įtempimą. Priklijuo- kite atitinkamą pastabą apie juostinio pjūklo įtempi- mą sekančiam šios mašinos operatoriui.

• Nenaudojami juostiniai pjūklai turi būti saugiai laiko- mi sausoje vietoje. Prieš kiekvieną kartą naudojant, patikrinkite juos dėl defektų (dantys, įtrūkimai). Ne- naudokite pažeistų juostinių pjūklų!

• Dėvėkite tinkamas pirštines dirbdami su juostiniais pjūklais.

• Prieš pradedant dirbti su įrenginiu, visa apsauginė ir saugos įranga turi būti sumontuota ant mašinos.

• Niekada nevalykite juostinio pjūklo arba jo kreiptuvo su rankiniu šepečiu arba grandikliu kol juostinis pjū- klas dirba. Sakuoti juostiniai pjūklai sumažina eks- ploatavimo saugumą ir turi būti reguliariai valomi.

• Dėl jūsų pačių saugumo, dėvėkite apsauginius aki- nius ir ausų apsaugą dirbdami su mašina. Asmenys, nešiojantys ilgus plaukus, turi dėvėti plaukų tinkle- lius. Pasiraitokite palaidas rankoves virš alkūnių.

• Dirbant su prietaisu, visada laikykite juostinio pjūklo kreiptuvą kiek įmanoma arčiau apdirbamo ruošinio.

• Užtikrinkite pakankamą apšvietimą mašinos darbo vietoje ir aplink ją.

• Visada naudokite kreiptuvą tiesiems pjūviams atlik- ti, kad išvengti apdirbamo ruošinio pasvyrimo arba nuslydimo.

• Naudokite stūmimo lazdelę apdirbant siaurus ruoši- nius su rankiniu tiekimu.

• Įstrižiems pjūviams pjūklo stalą nustatykite į atitin- kamą padėtį ir kreipkite ruošinį ant lygiagrečiosios atramos.

• Norėdami išpjauti kregždutės uodegos formos dy- gius arba pleištus, pjūklo stalą nustatykite į atitinka- mą padėtį kampų skalėje.

• Esant lanko formos ir netolygiems ruošinio pjūviams, stumkite abiem rankomis, užlenkę pirštus. Laikykite ruošinį abiem rankomis saugioje srityje.

• Pakartotinai atlikdami lanko formos, netolygius pjū- vius, naudokite pagalbinį šabloną.

• Sutvirtinkite apdirbamą ruošinį nuo sukimosi, kai pjaunate apvalią medieną. DĖMESIO! Naujai nustačius, kaskart rekomenduoja- me atlikti bandomąjį pjūvį, kad būtų patikrinti nustatyti matmenys.

• Visų pjovimo procesų metu viršutinę pjūklo juostos kreipiamąją (5) pristumkite kuo arčiau ruošinio (žr. 9.5).www.scheppach.com

Laikykite įrenginį ir jo priedus tamsioje, sausoje, ap- saugotoje nuo šalčio ir vaikams nepasiekiamoje vie- toje. Optimali laikymo temperatūra yra nuo 5 iki 30 ˚C. Laikykite elektrinį įrankį originalioje pakuotėje. Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie elektrinio įrankio.

15. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi ati- tikti šiuos reikalavimus. Svarbūs nurodymai Esant variklio perkrovai, jis išsijungia savaime. Jam at- vėsus (trukmė skirtinga), variklį galima įjungti vėl. Pažeistas elektros prijungimo laidas Dažnai pažeidžiama elektros prijungimo laidų izoliaci- ja. To priežastys gali būti:

• įpjovimo vietos pervažiavus prijungimo laidą;

• izoliacijos pažeidimai išplėšus iš sieninio kištuki- nio lizdo;

• įtrūkimai dėl izoliacijos senėjimo. Tokių pažeistų elektros prijungimo laidų negalima nau- doti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei. Reguliariai tikrinkite, ar elektros prijungimo laidai nepa- žeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo. Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymė- tus: H05VV-F Žyma tipo pavadinime prijungimo kabelyje yra privalo- ma. Kintamosios srovės variklis

• Tinklo įtampa turi būti 230 - 240 V~

• Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

• Daugeliu atveju bus naudinga, jei apytiksles krei- ves ir kampus išpjausite maždaug 6 mm atstumu nuo linijos.

• Jei turite pjauti kreives, kurios naudojamai pjūklo juostai yra per siauros, tokiu atveju turite atlikti pa- galbinius pjūvius iki priekinės kreivės pusės, kad jie, pjaunant galutinius spindulius, būtų kaip me- dienos atliekos.

Mašina gali būti keliama arba transportuojama tik laikant už korpuso arba korpuso plokštės. Niekada nekelkite mašinos laikydami už saugumo įtaisų, regu- liavimo svirčių arba pjovimo stalo. Transportavimo metu pjūklo geležtės apsauga turi bū- ti žemiausioje padėtyje ir arti stalo. Niekada nekelkite laikydami už stalo! Atjunkite mašiną nuo maitinimo šal- tinio transportavimo metu.

13. Valymas ir Techninė priežiūra

ĮSPĖJIMAS! Prieš atlikdami bet kokius nustatymo, priežiūros ir remonto darbus, ištraukite tinklo kištuką! Valymas Jei įmanoma, ant apsauginių įtaisų, variklio korpuso ir vėdinimo plyšiuose neturi būti dulkių ir nešvarumų. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru. Rekomenduojame įrenginį išvalyti iš karto po kiekvie- no naudojimo. Techninė priežiūra Įrenginio viduje nėra jokių kitų dalių, kurias reikia tech- niškai prižiūrėti. Aptarnavimo informacija Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: Pjūvis, stalo rinkinys, stumdo- mas lazdele

• netiekiamos kartu su prietaisu! Atsarginių dalių ir priedų įsigysite mūsų techninės prie- žiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.www.scheppach.com

- Iki trijų vienos rūšies panaudotų elektros prietai- sų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai grąžinti gamintojui prieš tai neįsigy- dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje. - Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą kli- entų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą pri- vačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo pra- šymu. Tam susisiekite su gamintojo klientų aptarna- vimo tarnyba.

• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sąjungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sąjungai nepriklau- sančiose šalyse gali būti taikomos kitokios panau- dotų elektros ir elektronikos prietaisų utilizavimo nuostatos. Prijungti ir remontuoti elektros įrangą leidžiama tik kva- likuotam elektrikui. Prijungimo būdas X Jei šio gaminio prijungimo prie tinklo laidas pažeidžia- mas, jį reikia pakeisti specialiu prijungimo prie tinklo laidu, kurį galima įsigyti iš gamintojo arba jo klientų aptarnavimo tarnybos. Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;

• duomenis iš įrenginio specikacijų lentelės;

• duomenis iš variklio specikacijų lentelės.

16. Utilizavimas ir pakartotinis atgavi-

mas Pakavimo nuorodos Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplink Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG) Panaudotų elektros ir elektronikos prietai- sų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra ksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utili- zavimas sureguliuotas Baterijų įstatyme.

• Elektros bei elektronikos prietaisų savininkai ar nau- dotojai yra teisiškai įpareigoti juos grąžinti po nau- dojimo.

• Galutinis naudotojas yra atsakingas už savo asme- ninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemoka- mai grąžinti šiose vietose: - viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose), - elektros prietaisų pardavimo vietose (staciona- riose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.www.scheppach.com

17. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ką daryti Variklis neveikia Pažeistas variklis, kabelis arba kištukas, perdegę saugikliai Korpuso dangtis atidarytas (galinis jungiklis) Paveskite įrenginį patikrinti specialistui. Niekada neremontuokite variklio patys. Pavojus! Patikrinkite saugiklius, prireikus juos pakeiskite. Tiksliai uždarykite korpuso dangtį. Variklis lėtai pasileidžia ir nepasiekia darbinio greičio. Per žema įtampa, pažeistos apvijos, perdegęs kondensatorius. Paveskite įtampą patikrinti elektros įmonei. Paveskite variklį patikrinti specialistui. Pa- veskite kondensatorių pakeisti specialistui. Variklis skleidžia per daug triukšmo. Pažeistos apvijos, sugedęs variklis. Paveskite variklį patikrinti specialistui. Variklis nepasiekia visos galios Tinklo sistemoje perkrautos srovės gran- dinės (lemputės, kiti varikliai ir t. t.) Toje pačioje srovės grandinėje nenaudoki- te kitų įrenginių arba variklių. Variklis šiek tiek per- kaista. Variklio perkrova, nepakankamai aušina- mas variklis. Apsisaugokite nuo variklio perkrovos pjau- nant, nuvalykite nuo variklio dulkes, kad būtų užtikrinta optimali variklio galia. Pjūvis yra šiurkštus arba banguotas. Atšipusi pjūklo geležtė, medžiagos storiui netinkama dantų forma. Pagaląskite pjūklo geležtę arba naudokite tinkamą pjūklo geležtę. Ruošinys pleišėja arba skilinėja. Per didelis spaudimas pjaunant arba netinkama naudoti pjūklo geležtė. Naudokite tinkamą pjūklo geležtę. Pasislenka pjūklo juosta Blogai nustatyta kreipiamoji Blogai nustatyta pjūklo juosta Nustatykite pjūklo juostos kreipiamąją pagal naudojimo instrukciją Pasirinkite pjūklo juostą pagal naudojimo instrukciją Gaisro žymės ant medienos dirbant Atšipusi pjūklo juosta Blogai nustatyta pjūklo juosta Pakeiskite pjūklo juostą Pasirinkite pjūklo juostą pagal naudojimo instrukciją Dirbant stringa pjūklo juosta Atšipusi pjūklo juosta Pjūklo juosta pasidengusi sakais Blogai nustatyta kreipiamoji Pakeiskite pjūklo juostą Išvalykite pjūklo juostą Nustatykite pjūklo juostos kreipiamąją pagal naudojimo instrukcijąwww.scheppach.com
