BEDIENUNGSANLEITUNG BASA1 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

AusgabeNr. 1901501901_0002 Rev.Nr. 13/06/2024 BASA1

Bandsäge Originalbetriebsanleitung

Erklärung der Symbole auf dem Gerät Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich! Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Bei Staubentwicklung Atemschutz tragen! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Tragen Sie Schutzhandschuhe. Achtung! Vor Montage, Reinigung, Umbau, Instandhaltung, Lagerung und Transport müssen Sie das Gerät ausschalten und von der Stromversorgung trennen. Sägebandrichtung Das Produkt entspricht den geltenden europäischen Richtlinien.www.scheppach.com

16. Entsorgung und Wiederverwertung .................................................................. 20

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

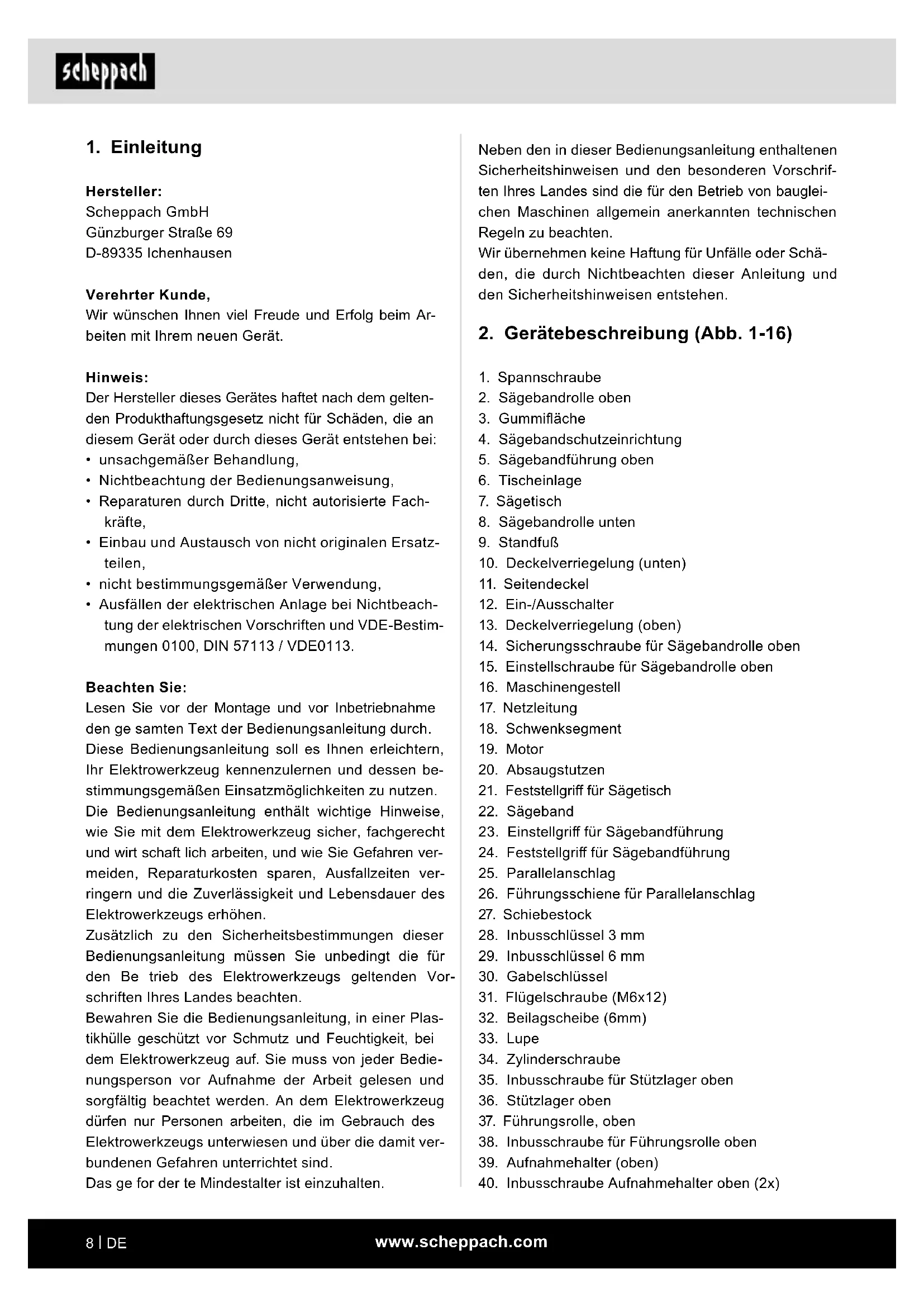

2. Gerätebeschreibung (Abb. 1-16)

2. Sägebandrolle oben

4. Sägebandschutzeinrichtung

5. Sägebandführung oben

8. Sägebandrolle unten

10. Deckelverriegelung (unten)

12. Ein-/Ausschalter

13. Deckelverriegelung (oben)

14. Sicherungsschraube für Sägebandrolle oben

15. Einstellschraube für Sägebandrolle oben

21. Feststellgri󰀨 für Sägetisch

23. Einstellgri󰀨 für Sägebandführung

24. Feststellgri󰀨 für Sägebandführung

25. Parallelanschlag

26. Führungsschiene für Parallelanschlag

31. Flügelschraube (M6x12)

34. Zylinderschraube

35. Inbusschraube für Stützlager oben

37. Führungsrolle, oben

38. Inbusschraube für Führungsrolle oben

39. Aufnahmehalter (oben)

40. Inbusschraube Aufnahmehalter oben (2x)

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen be- stimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren ver- meiden, Reparaturkosten sparen, Ausfallzeiten ver- ringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vor- schriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedie- nungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit ver- bundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten.www.scheppach.com

Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Sägebän- der verwendet werden. Bestandteil der bestimmungs- gemäßen Verwendung ist auch die Beachtung der Si- cherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Ge- fahren unterrichtet sein. Darüber hinaus sind die gel- tenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeits- medizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsmäßiger Verwendung können be- stimmte Restrisikofaktoren nicht vollständig ausge- räumt werden. Bedingt durch Konstruktion und Auf- bau der Maschine können folgende Punkte auftreten:

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

• Gesundheitsschädliche Emissionen von Holzstäu- ben bei Verwendung in geschlossenen Räumen.

• Unfallgefahr durch Handkontakt in nicht abgedeck- tem Schneidbereich des Werkzeuges.

• Verletzungsgefahr beim Werkzeugwechsel (Schnitt- gefahr).

• Gefährdung durch das Wegschleudern von Werk- stücken oder Werkstückteilen.

• Quetschen der Finger.

• Gefährdung durch Rückschlag.

• Kippen des Werkstückes aufgrund einer unzurei- chenden Werkstückauageäche.

• Berühren des Schneidwerkzeuges.

• Herausschleudern von Astteilen und Werkstück- teilen. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

41. Inbusschraube Stützlager unten

42. Stützlager unten

43. Schraube Aufnahmehalter unten

45. Inbusschraube für Führungsrolle (unten)

46. Führungsrolle unten

47. Aufnahmehalter (unten)

48. Schiebestockhalterung

49. Schraube (Sägetischjustierung)

50. Mutter (Sägetischjustierung)

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. m ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Bandsäge / Sägeband (vormontiert)

• Führungsschiene für Parallelanschlag

• Originalbetriebsanleitung

4. Bestimmungsgemäße Verwendung

Die Bandsäge dient zum Längs- und Querschneiden von Hölzern oder holzähnlichen Werkstücken. Rund- materialien dürfen nur mit geeigneten Haltevorrichtun- gen geschnitten werden.www.scheppach.com

8. Tragen Sie geeignete Kleidung

– Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden. – Bei Arbeiten im Freien ist rutschfestes Schuh- werk empfehlenswert. – Tragen Sie bei langen Haaren ein Haarnetz.

9. Benutzen Sie Schutzausrüstung

– Tragen Sie eine Schutzbrille. – Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

10. Schließen Sie die Staubabsaug-Einrichtung an

– Falls Anschlüsse zur Staubabsaugung und Au󰀨angeinrichtung vorhanden sind, überzeu- gen Sie sich, dass diese angeschlossen und richtig benutzt werden. – Der Betrieb in geschlossenen Räumen ist beim Bearbeiten von Holz, holzähnlichen Werkstof- fen und Kunststo󰀨en nur mit einer geeigneten Absauganlage zulässig.

11. Verwenden Sie das Kabel nicht für Zwecke, für

die es nicht bestimmt ist – Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12. Sichern Sie das Werkstück

– Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen. – Bei langen Werkstücken ist eine zusätzliche Auage (Tisch, Böcke, etc.) erforderlich, um ein Kippen der Maschine zu vermeiden. – Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlag, um ein Wackeln bzw. Verdrehen des Werkstückes zu verhin- dern.

13. Vermeiden Sie abnormale Körperhaltung

– Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. – Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände das Sägeblatt berüh- ren könnten.

14. Pegen Sie Ihre Werkzeuge mit Sorgfalt

– Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. – Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

5. Allgemeine Sicherheitshinweise

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verlet- zungs- und Brandgefahr folgende grundsätzliche Si- cherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinwei- se gut auf. Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in Ordnung

– Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigen Sie Umgebungseinüsse

– Setzen Sie Elektrowerkzeuge nicht dem Re- gen aus. – Benutzen Sie Elektrowerkzeuge nicht in feuch- ter oder nasser Umgebung. – Sorgen Sie für gute Beleuchtung des Arbeits- bereichs. – Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag

– Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroher- den, Kühlgeräten).

4. Halten Sie andere Personen fern.

– Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Ar- beitsbereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge sicher

auf – Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlosse- nen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6. Überlasten Sie Ihr Elektrowerkzeug nicht

– Sie arbeiten besser und sicherer im angegebe- nen Leistungsbereich.

7. Benutzen Sie das richtige Elektrowerkzeug

– Verwenden Sie keine leistungsschwachen Elektrowerkzeuge für schwere Arbeiten. – Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Hand- kreissäge zum Schneiden von Baumästen oder Holzscheiten. – Verwenden Sie das Elektrowerkzeug nicht zum Brennholzsägen.www.scheppach.com

– Überprüfen Sie, ob die beweglichen Teile ein- wandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. – Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den ein- wandfreien Betrieb des Elektrowerkzeugs zu gewährleisten. – Die bewegliche Schutzhaube darf in geö󰀨netem Zustand nicht festgeklemmt werden. – Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine an- erkannte Fachwerkstatt repariert oder ausge- wechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. – Beschädigte Schalter müssen bei einer Kun- dendienstwerkstatt ersetzt werden. – Benutzen Sie keine fehlerhaften oder beschä- digten Anschlussleitungen. – Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und aus- schalten lässt.

– Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22. Lassen Sie Ihr Elektrowerkzeug durch eine Elek-

trofachkraft reparieren – Dieses Elektrowerkzeug entspricht den ein- schlägigen Sicherheitsbestimmungen. Repa- raturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen. Zusätzliche Sicherheitshinweise

• Tragen Sie bei allen Wartungsarbeiten am Säge- band Schutzhandschuhe!

• Beim Schneiden von rundem oder unregelmäßig geformten Holz muss eine Einrichtung verwendet werden, die das Werkstück gegen Verdrehen si- chert.

• Beim Hochkantschneiden von Brettern, muss eine Einrichtung verwendet werden, die das Werkstück gegen Zurückschlagen sichert.

• Zur Einhaltung der Staubemissionswerte bei Holz- bearbeitung und zum sicheren Betrieb, sollte eine Staubabsaugungsanlage mit mindestens 20 m/s Luftgeschwindigkeit angeschlossen werden.

• Geben Sie die Sicherheitshinweise an alle Perso- nen, die an der Maschine arbeiten weiter. – Kontrollieren Sie regelmäßig die Anschluss- leitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkann- ten Fachmann erneuern. – Kontrollieren Sie Verlängerungsleitungen re- gelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. – Halten Sie Handgri󰀨e trocken, sauber und frei von Öl und Fett.

15. Ziehen Sie den Stecker aus der Steckdose

– Entfernen Sie nie lose Splitter, Späne oder ein- geklemmte Holzteile bei laufendem Sägeblatt. – Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeu- gen wie z. B. Sägeblatt, Bohrer, Fräser. – Wenn das Sägeblatt beim Schneiden durch eine zu große Vorschubkraft blockiert, schal- ten Sie das Gerät aus und trennen Sie es vom Netz. Entfernen Sie das Werkstück und stel- len Sie sicher, dass das Sägeblatt frei läuft. Schalten Sie das Gerät ein, und führen Sie den Schnittvorgang erneut mit reduzierter Vor- schubkraft durch.

16. Lassen Sie keine Werkzeugschlüssel stecken

– Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17. Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose aus- geschaltet ist.

18. Benutzen Sie Verlängerungskabel für den Außen-

bereich – Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlänge- rungskabel. – Verwenden Sie die Kabeltrommel nur im ab- gerollten Zustand.

19. Seien Sie stets aufmerksam

– Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzent- riert sind.

20. Überprüfen Sie das Elektrowerkzeug auf eventu-

elle Beschädigungen – Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht be- schädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.www.scheppach.com

• Bei geraden Schnitten von kleinen Werkstücken gegen den Parallelanschlag ist ein Schiebestock zu verwenden.

• Tragen Sie beim Umgang mit dem Sägeband und rauen Werksto󰀨en Handschuhe!

• Während des Transportes soll sich die Sägeband- Schutzeinrichtung in der untersten Position und na- he des Sägetisches benden.

• Bei Gehrungsschnitten mit geneigtem Sägetisch ist der Parallelanschlag auf dem unteren Teil des Sä- getisches anzuordnen.

• Trennende Schutzeinrichtungen niemals zum An- heben oder Transport verwenden.

• Achten Sie darauf, die Sägeband- Schutzeinrichtun- gen zu verwenden und richtig einzustellen.

• Halten Sie mit den Händen einen Sicherheits- abstand zum Sägeband ein. Benutzen Sie einen Schiebestock für schmale Schnitte.

• Lagern Sie den Schiebestock an der für ihn vor- gesehenen Halterung an der Maschine, damit Sie diesen aus Ihrer normalen Arbeitsposition erreichen können und immer gri󰀨bereit haben.

• In der normalen Arbeitsposition bendet sich der Bediener vor der Maschine. WARNUNG! Dieses Elektrowerkzeug erzeugt wäh- rend des Betriebs ein elektromagnetisches Feld. Die- ses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verlet- zungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Herstel- ler vom medizinischen Implantat zu konsultieren, be- vor das Elektrowerkzeug bedient wird.

Wechselstrommotor 230 - 240 V ~ 50 Hz Leistung 300 W Leerlaufdrehzahl n

Sägebandlänge 1490 mm Sägebandbreite 3,5-12 mm Sägebandbreite max. 12 mm Sägebandgeschwindigkeit 880 m/min Schnitthöhe 0 - 100 mm Ausladung 195 mm Sägetischgröße 313 x 302 x 25 mm Sägetisch neigbar 0° bis 45° Werkstückgröße max. 400 x 400 x 80 mm Gewicht 18 kg

• Verwenden Sie die Säge nicht zum Brennholzsä- gen.

• Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.

• Überprüfen Sie vor Inbetriebnahme, ob die Span- nung auf dem Typenschild des Gerätes mit der Netzspannung übereinstimmt.

• Kabeltrommel nur im abgerollten Zustand verwen- den.

• An der Maschine tätige Personen dürfen nicht ab- gelenkt werden.

• Beachten Sie die Motor- und Sägeband Drehrich- tung.

• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht wer- den.

• Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.

• Entfernen Sie nie lose Splitter, Späne oder einge- klemmte Holzteile bei laufendem Sägeband.

• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemeinen anerkannten sicher- heitstechnischen Regeln müssen beachtet werden.

• Merkhefte der Berufsgenossenschaft beachten (VBG 7).

• Stellen Sie die verstellbare Schutzeinrichtungen so ein, dass sie möglichst nahe am Werkstück sind.

• Achtung! Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern. (z.B. Abroll- ständer etc.)

• Die Sägebandschutzeinrichtung (4) muß sich wäh- rend des Transports der Säge in der unteren Posi- tion benden.

• Schutzabdeckungen dürfen nicht zum Transport oder unsachgemäßem Betrieb der Maschine ver- wendet werden.

• Deformierte oder Beschädigte Sägebänder dürfen nicht verwendet werden.

• Abgenutzte Tischeinlage austauschen.

• Niemals die Maschine in Betrieb setzen, wenn die das Sägeband schützende Tür bzw. die trennende Schutzeinrichtung o󰀨en steht.

• Darauf achten, dass die Auswahl des Sägebandes und der Geschwindigkeit für den zu schneidenden Werksto󰀨 geeignet ist.

• Nicht mit der Reinigung des Sägebandes begin- nen, bevor dieses vollständig zum Stillstand ge- kommen ist.www.scheppach.com

• Verletzungsgefahr beim Einschalten der Maschine durch das anlaufende Sägeband.

• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlußleitungen.

• Gefährdung der Gesundheit durch das laufende Sä- geband bei langem Kopfhaar und loser Kleidung. Persönliche Schutzausrüstung wie Haarnetz und eng anliegende Arbeitskleidung tragen.

• Desweiteren können trotz aller getro󰀨enen Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Allgemeinen Sicherheitshinweise“ und die „Be- stimmungsgemäße Verwendung“, sowie die Be- dienungsanweisung insgesamt beachtet werden.

8. Vor Inbetriebnahme

Die Maschine muss standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell fest- geschraubt werden. Zu diesem Zweck benden sich im Maschinenfuß Befestigungslöcher. (Abb. 18)

• Der Sägetisch muss korrekt montiert sein.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

• Das Sägeband muss frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.

• Bevor Sie den Ein- / Ausschalter betätigen, verge- wissern Sie sich, ob das Sägeband richtig montiert ist und bewegliche Teile leichtgängig sind.

• Überzeugen Sie sich vor dem Anschließen der Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

ACHTUNG! Vor allen Wartungs- Umrüst- und Montagearbeiten an der Bandsäge ist der Netzstecker zu ziehen. Montagewerkzeug 1 Gabelschlüssel SW 10/13 1 Inbusschlüssel SW 3 1 Inbusschlüssel SW 6 Aus verpackungstechnischen Gründen ist der Säge- tisch nicht montiert. Technische Änderungen vorbehalten! Das Werkstück muss mindestens eine Höhe von 3 mm und eine Breite von 10 mm haben. Die Geräusch- und Vibrationswerte wurden entspre- chend EN 61029 ermittelt. Schalldruckpegel L

86,0 dB Unsicherheit K

3 dB Schallleistungspegel L

74,8 dB Unsicherheit K

3 dB Tragen Sie einen Gehörschutz! Die Einwirkung von Lärm kann Gehörverlust bewirken. Beschränken Sie die Geräuschentwicklung und Vibra- tion auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Das Elektrowerkzeug ist nach dem Stand der Tech- nik und den anerkannten sicherheitstechnischen Re- geln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das laufende Sägeband bei unsachgemäßer Führung des Werkstückes. Verletzungen durch das weg- schleudernde Werkstück bei unsachgemäßer Hal- terung oder Führung, wie Arbeiten ohne Anschlag.

• Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persönliche Schutzausrüs- tungen wie Augenschutz tragen. Absauganlage einsetzen!

• Verletzungen durch defektes Sägeband. Das Sä- geband regelmäßig auf Unversehrtheit überprüfen.

• Verletzungsgefahr für Finger und Hände beim Sä- gebandwechsel. Geeignete Arbeitshandschuhe tragen.www.scheppach.com

9.3.1 Einstellen der Skala (Abb. 5)

Bei Bedarf kann die Skala auf Führungsschiene für Pa- rallelanschlag nachjustiert werden.

• Den Längsanschlag links vom Sägeband auf die Führungsschiene Parallelanschlag setzen.

• Messen Sie 50 mm vom Sägeband zum Parallelan- schlag. Der Teilstrich auf der Lupe (33) sollte jetzt auf 50 mm stehen.

• Falls dies nicht der Fall ist, lösen Sie die Kreuz- schlitzschraube (K) der Skala und stellen diese auf 50 mm. Kreuzschlitzschraube wieder festziehen. 9.4. Sägeband spannen (Abb. 1a) ACHTUNG! Bei längerem Stillstand der Säge muss das Sägeband entspannt werden, d.h. vor dem Ein- schalten der Säge ist die Sägeblattspannung zu prü- fen.

• Spannschraube (1) zum Spannen des Sägebandes (22) im Uhrzeigersinn drehen. Die richtige Span- nung des Sägebandes kann durch einen seitlichen Fingerdruck gegen das Sägeband, etwa mittig zwi- schen den beiden Sägebandrollen (2+8) festgestellt werden. Hierbei sollte sich das Sägeband (22) nur minimal (ca. 1-2 mm) drücken lassen.

• Das ausreichend gespannte Sägeband hat einen metallischen Klang, wenn es angetippt wird.

• Entspannen Sie das Sägeband, wenn es längere Zeit nicht in Benutzung sein wird, damit es nicht überdehnt wird. ACHTUNG! Bei zu hoher Spannung kann das Säge- band brechen. VERLETZUNGSGEFAHR! Bei zu ge- ringer Spannung kann die angetriebene Sägebandrolle (8) durchdrehen, wodurch das Sägeband stehen bleibt. 9.5. Sägeband einstellen (Abb. 1a+1b) ACHTUNG! Bevor die Einstellung des Sägebandes durchgeführt werden kann, muss das Sägeband kor- rekt gespannt werden.

• Seitendeckel (11) durch Lösen der oberen (13) und unteren (10) Deckelverriegelung ö󰀨nen. Entriegeln Sie zunächst die Deckelverriegelung oben (13) mit Hilfe des Inbusschlüssels 6 mm (28) in dem Sie die- sen gegen den Uhrzeigersinn drehen. Entriegeln Sie anschließend die untere Deckelverriegelung (10) in dem Sie diese gegen den Uhrzeigersinn auf- schrauben. 9.1. Sägetisch montieren (Abb. 1-4)

• Seitendeckel (11) durch Lösen der oberen (13) und unteren (10) Deckelverriegelung ö󰀨nen. Entriegeln Sie zunächst die Deckelverriegelung oben (13) mit Hilfe des Inbusschlüssels 6 mm (29) in dem Sie die- sen gegen den Uhrzeigersinn drehen. Entriegeln Sie anschließend die untere Deckelverriegelung (10) in dem Sie diese gegen den Uhrzeigersinn auf- schrauben.

• Stellen Sie das Schwenksegment auf 30°, indem Sie die den Feststellgri󰀨 für Sägetisch (21) lösen (Abb. 2).

• Führen Sie den Sägetisch (7) über das Sägeblatt (22).

• Schrauben Sie den Sägetisch (7) mit 4 Sechskant- schrauben M6x12 an das Schwenksegment (18). Ziehen Sie die Schrauben nicht ganz fest.

• Schwenken Sie den Sägetisch in die 0°-Stellung und stellen den Feststellgri󰀨 für Sägetisch (21) fest.

• Richten Sie die Tischplatte parallel zum Sägeblatt aus. Ziehen Sie die 4 Sechskantschrauben fest.

• Nach erfolgter Einstellung ist der Seitendeckel (11) mit der Deckelverriegelung unten (10) und oben (13) in umgekehrter Richtung wieder zu verschließen.

• Lösen sie die 3 Sechskantmuttern (X) ca. 2 Umdre- hungen und verschieben Sie das Schwenksegment mit dem montierten Sägetisch. Das Sägeband muss mittig in der Tischeinlage (6) laufen (Abb. 3). Ziehen Sie anschließend die 3 Sechskantmuttern (X) wie- der fest (Abb. 4). 9.2. Montage der Führungsschiene für Parallelan- schlag (26) am Tisch (7) (Abb. 3)

• Drehen Sie 4 Flügelschrauben M6x12 (31) mit je einer Beilagscheibe (32) ca. 5 mm in den Sägetisch (7) ein.

• Setzen Sie de Führungsschiene für Parallelan- schlag (26) ein, bis diese am Tisch anschlägt.

• Danach die 4 Flügelmuttern festziehen. 9.3. Einstellen des Parallelanschlages (Abb. 5)

• Setzen Sie den Parallelanschlag (25) auf die Füh- rungsschiene (26) für Parallelanschlag, links vom Sägeband, und klemmen diesen fest (siehe 10.2). Der Parallelanschlag muss jetzt parallel zum Ein- schnitt im Sägetisch (7) sein; eine Korrektur kann durch Lösen der Zylinderschrauben (34) vorge- nommen werden. Hierfür wird ein Inbusschlüssel 4 mm (nicht im Lieferumfang enthalten) benötigt; die Schutzkappe entfernen (Abb. 5.1).www.scheppach.com

9.6.1. Oberes Stützlager (36) (Abb. 6)

• Inbusschraube Stützlager oben (35) lockern.

• Stützlager (36) so weit verschieben bis es das Säge- band (22) gerade nicht mehr berührt (Abstand max. 0,5 mm).

• Inbusschraube Stützlager oben (35) wieder festzie- hen.

9.6.2. Unteres Stützlager (42) einstellen (Abb. 8)

• Sägetisch analog 9.1 in umgekehrter Richtung de- montieren.

• Inbusschraube Stützlager unten (41) lösen.

• Stützlager unten (42) so weit verschieben, bis es das Sägeband (22) gerade nicht mehr berührt (Abstand max. 0,5 mm).

• Inbusschraube Stützlager unten (41) wieder fest- ziehen.

9.6.3. Obere Führungsrollen (37) einstellen

• Inbusschrauben Aufnahmehalter oben (40) lockern

• Aufnahmehalter oben (39) der Führungsrollen oben (37) verschieben, bis die Vorderkante der Führungs- rollen (37) ca. 1 mm hinter dem Zahngrund des Sä- gebandes liegt.

• Inbusschrauben Aufnahmehalter oben (40) wieder festziehen.

• Inbusschrauben Führungsrollen oben (38) lockern.

• Führungsrollen (37) Richtung Sägeband schieben! Achtung! Abstand zwischen den Führungsrollen (37) und dem Sägeband (22) darf max. 0,5 mm beträgt. (Sägeband darf nicht klemmen)

• Inbusschrauben (38) wieder festziehen.

• Obere Sägebandrolle (2) einige Male im Uhrzeiger- sinn drehen.

• Einstellung der Führungsrollen oben (38) nochmals überprüfen und gegebenenfalls nachjustieren.

• Gegebenenfalls Stützlager oben (36) (9.4.1) nach- stellen.

9.6.4. Untere Führungsrollen (46) einstellen

• Schraube Aufnahmehalter unten (43) lockern (Ga- belschlüssel SW 10).

• Aufnahmehalter unten (47) der Führungsrollen un- ten (46) verschieben, bis die Vorderkante der Füh- rungsrollen unten (46) ca. 1 mm hinter dem Zahn- grund des Sägebandes liegt.

• Schraube Aufnahmehalter unten (43) wieder fest- ziehen.

• Obere Sägebandrolle (2) langsam im Uhrzeiger- sinn drehen. Das Sägeband (22) sollte mittig auf der Sägebandrolle (2) laufen. Ist dies nicht der Fall, so muss der Neigungswinkel der oberen Sägebandrol- le (2) korrigiert werden.

• Läuft das Sägeband (22) mehr zur hinteren Kante der Sägebandrolle (2), so muss die Einstellschraube (15) gegen den Uhrzeigersinn gedreht werden.

• Ö󰀨nen Sie die Sicherungsschraube für die obere Sägebandrolle (14).

• Untere Sägebandrolle (8) langsam mit einer Hand drehen, um die Lage des Sägebandes (22) zu über- prüfen.

• Läuft das Sägeband (22) zur vorderen Kante der Sä- gebandrolle (2), so ist die Einstellschraube (15) im Uhrzeigersinn zu drehen.

• Nach dem Einstellen der oberen Sägebandrolle (2) ist die Position des Sägebandes (22) auf der unte- ren Sägebandrolle (8) zu kontrollieren. Das Säge- band (22) sollte hier ebenfalls in der Mitte der Säge- bandrolle (8) liegen. Ist dies nicht der Fall, so ist die Neigung der oberen Sägebandrolle (2) nochmals zu verstellen.

• Bis sich die Verstellung der oberen Sägebandrolle (2) auf die Sägebandposition auf der unteren Säge- bandrolle (8) auswirkt, ist die Sägebandrolle einige Male zu drehen.

• Sicherungsschraube für Sägebandrolle oben (14) festziehen.

• Nach erfolgter Einstellung ist der Seitendeckel (11) mit der Deckelverriegelung unten (10) und oben (13) in umgekehrter Richtung wieder zu verschließen. 9.6. Sägebandführung einstellen (Abb. 6-9) Sowohl Stützlager (36 + 42) als auch Führungsrollen (37 + 46) müssen nach jedem Sägebandwechsel neu eingestellt werden.

• Seitendeckel (11) durch Lösen der oberen (13) und unteren (10) Deckelverriegelung ö󰀨nen. Entriegeln Sie zunächst die Deckelverriegelung oben (13) mit Hilfe des Inbusschlüssels 6 mm (29) in dem Sie die- sen gegen den Uhrzeigersinn drehen. Entriegeln Sie anschließend die untere Deckelverriegelung (10) in dem Sie diese gegen den Uhrzeigersinn auf- schrauben.

• Nach erfolgter Einstellung ist der Seitendeckel (11) mit der Deckelverriegelung unten (10) und oben (13) in umgekehrter Richtung wieder zu verschließen.www.scheppach.com

9.9. Welches Sägeband verwenden Das in der Bandsäge mitgelieferte Sägeband ist für den universellen Gebrauch vorgesehen. Folgende Kriterien sollten Sie bei der Auswahl des Sägebandes beachten:

• Mit einem schmalen Sägeband können Sie engere Radien schneiden als mit einem breiten.

• Ein breites Sägeband verwendet man, wenn man einen geraden Schnitt durchführen will. Dies ist vor allem beim Schneiden von Holz wichtig. Das Säge- band hat die Tendenz, der Holzmaserung zu folgen und somit leicht von der gewünschten Schnittlinie abzuweichen.

• Feingezahnte Sägebänder schneiden glatter, aber auch langsamer als grob gezahnte Sägebänder. ACHTUNG: Niemals verbogene oder eingerissene Sä- gebänder verwenden! 9.10. Sägeband wechseln (Abb. 1a+1b+3+15)

• Sägebandführung (5) auf ca. halbe Höhe zwischen Sägetisch (7) und Maschinengestell (16) einstellen.

• Deckelverriegelungen (10+13) lösen und Seitende- ckel (11) ö󰀨nen.

• Entfernen Sie die Führungsschiene Parallelan- schlag (26) in umgekehrter Richtung (siehe 9.2).

• Sägeband (22) durch Drehen der Spannschraube (1), entgegen dem Uhrzeigersinn, entspannen.

• Sägeband (22) von den Sägebandrollen (2+8) und durch den Schlitz in Sägetisch (7) herausnehmen.

• Das neue Sägeband (22) mittig auf die beiden Säge- bandrollen (2+8) wieder aufsetzen. Die Zähne des Sägebandes (22) müssen nach unten in Richtung des Sägetisches zeigen (Abb. 6).

• Sägeband (22) spannen (siehe 9.4).

• Seitendeckel (11) wieder schließen.

• Montieren Sie anschließend wieder die Führungs- schiene für Parallelanschlag (gemäß 9.2). 9.11. Tischeinlage austauschen (Abb. 14) Bei Verschleiß oder Beschädigung ist die Tischeinla- ge (6) zu tauschen, ansonsten besteht erhöhte Verlet- zungsgefahr.

• Die verschlissene Tischeinlage (6) nach oben her- ausnehmen.

• Die Montage der neuen Tischeinlage erfolgt in um- gekehrter Reihenfolge.

• Inbusschrauben Führungsrollen unten (45) lockern.

• Die beiden Führungsrollen unten (46) so weit in Richtung Sägeband schieben, bis der Abstand zwi- schen den Führungsrollen (46) und dem Sägeband (22) max. 0,5 mm beträgt. (Sägeband darf nicht klemmen)

• Inbusschrauben für Führungsrollen unten (45) wie- der festziehen.

• Untere Sägebandrolle (8) einige Male im Uhrzeiger- sinn drehen.

• Einstellung der Führungsrollen unten (46) nochmals überprüfen und gegebenenfalls nachjustieren.

• Gegebenenfalls Stützlager unten (42) (9.6.2) nach- stellen. 9.7. Obere Sägebandführung (5) einstellen (Abb. 10)

• Feststellgri󰀨 für Sägebandführung (24) lockern.

• Sägebandführung (5), durch Drehen des Einstellgrif- fes für Sägebandführung (23) so nahe wie möglich (Abstand ca. 2-3 mm) auf das zu schneidende Ma- terial absenken.

• Feststellgri󰀨 (24) wieder festziehen.

• Die Einstellung ist vor jedem Schneidevorgang zu kontrollieren bzw. neu einzustellen. 9.8. Sägetisch (7) auf 90° justieren (Abb. 11+12)

• Obere Sägebandführung (5) ganz nach oben stel- len.

• Feststellgri󰀨 für Sägetisch (21) durch Drehen gegen den Uhrzeigersinn lösen.

• Winkel zwischen Sägeband (22) und Sägetisch (7) anlegen. Winkel nicht im Lieferumfang enthalten.

• Sägetisch (7), durch Drehen so weit neigen, bis der Winkel zum Sägeband (22) genau 90° beträgt. Liegt der Sägetisch bereits auf der Schraube (49) auf und 90°Winkel kann nicht eingestellt werden, Mutter (50) lösen und Schraube (49) durch Drehen im Uhrzei- gersinn verkürzen.

• Feststellgri󰀨 für Sägetisch (21) durch Drehen im Uhrzeigersinn wieder festziehen.

• Mutter (50) gegebenenfalls lockern.

• Schraube (49) so weit verstellen, bis der Sägetisch auf der Unterseite berührt wird.

• Mutter (50) wieder festziehen um die Schraube (49) zu xieren.

• Bei Bedarf den Skalenzeiger (51) an der Gradskala (52) auf 0° justieren. (Abb. 11)www.scheppach.com

ACHTUNG: Bei geneigtem Sägetisch (7) ist der Paral- lelanschlag (25), in Arbeitsrichtung rechts vom Säge- band (22) anzubringen. Ein Abrutschen des Werkstü- ckes wird somit verhindert.

Folgende Empfehlungen sind Beispiele für den siche- ren Gebrauch von Bandsägen. Die folgenden sicheren Arbeitsweisen werden als Bei- trag zur Sicherheit angesehen, können aber nicht für jeden Einsatz angemessen, vollständig oder umfas- send anwendbar sein. Sie können nicht alle möglichen, gefährlichen Zustände behandeln und müssen sorgfäl- tig interpretiert werden.

• Bei Arbeiten in geschlossenen Räumen die Maschi- nen an eine Absauganlage anschließen.

• Wenn die Maschine außer Betrieb ist z. B. Arbeits- ende, entspannen Sie das Sägeband. Einen ent- sprechenden Hinweis zum Spannen des Sägeban- des für den nächsten Benutzer an der Maschine anbringen.

• Nicht benutzte Sägebänder zusammengelegt und sicher an einem trockenen Platz aufbewahren. Vor der Benutzung auf Fehler (Zähne, Risse) überprü- fen. Fehlerhafte Sägebänder nicht verwenden!

• Beim Hantieren mit Sägebändern geeignete Hand- schuhe tragen.

• Vor Arbeitsbeginn müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine sicher montiert sein.

• Reinigen Sie niemals das Sägeband oder die Säge- bandführung mit einer handgehaltenen Bürste oder Schaber bei laufendem Sägeband. Verharzte Säge- bänder gefährden die Arbeitssicherheit und müssen regelmäßig gereinigt werden.

• Zu Ihrem persönlichen Schutz beim Arbeiten Schutzbrille und Gehörschutz tragen. Bei langem Kopfhaar ein Haarnetz tragen. Lose Ärmel bis über die Ellbogen aufrollen.

• Beim Arbeiten die Sägebandführung immer so nahe wie möglich an das Werkstück anstellen.

• Sorgen Sie im Arbeits- und Umgebungsbereich der Maschine für ausreichende Lichtverhältnisse.

• Benutzen Sie für gerade Schnitte immer den Paral- lelanschlag, um das Kippen oder Wegrutschen des Werkstückes zu verhindern.

• Zum Bearbeiten von schmalen Werkstücken mit Handvorschub den Schiebestock verwenden. 9.12. Absaugstutzen (Abb. 1b) Die Bandsäge ist mit einem Absaugstutzen (20) 100/40 mm für Späne ausgestattet. Betreiben Sie das Gerät nur mit einer geeigneten Ab- saugung. Überprüfen und reinigen Sie regelmäßig die Absaugkanäle. 9.13. Schiebestockhalter (Abb. 13) Die Schiebestockhalterung (48) ist am Maschinen- gestell vormontiert. Bei Nichtgebrauch muss der Schiebestock (27) immer an der Schiebestockhalte- rung verstaut werden.

ACHTUNG: Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! 10.1. Ein/Ausschalter (12) (Abb. 16)

• Durch Drücken der grünen Taste „I“ kann die Säge eingeschaltet werden.

• Um die Säge wieder auszuschalten, muss die rote Taste „0“ gedrückt werden.

• Die Bandsäge ist mit einem Unterspannungsschal- ter ausgestattet. Bei einem Stromausfall muss die Bandsäge neu eingeschaltet werden. 10.2. Parallelanschlag (Abb. 17)

• Spannbügel (H) des Parallelanschlages (25) nach oben drücken.

• Den Parallelanschlag (25) links oder rechts vom Sägeband (22) auf die Führungsschiene Parallel- anschlag aufsetzen und auf das gewünschte Maß einstellen.

• Spannbügel (H) nach unten drücken um den Paral- lelanschlag (25) zu xieren.

• Es ist darauf zu achten, dass der Parallelanschlag (25) immer parallel zum Sägeband (22) verläuft. 10.3. Schrägschnitte (Abb. 2+12+19) Um Schrägschnitte parallel zum Sägeband (22) aus- führen zu können, ist es möglich den Sägetisch (7) von 0° - 45° nach vorne zu neigen.

• Feststellgri󰀨 für Sägetisch (21) lösen.

• Sägetisch (7), nach vorne neigen, bis das ge- wünschte Winkelmaß auf der Gradskala (52) ein- gestellt ist

• Feststellgri󰀨 (21) wieder festziehen.www.scheppach.com

11.1. Ausführung von Längsschnitten (Abb. 20) Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten.

• Parallelanschlag (25) auf der linken Seite (sofern möglich) des Sägebandes (22) entsprechend der gewünschten Breite einstellen.

• Sägebandführung (5) auf das Werkstück absenken. (siehe 9.5)

• Säge einschalten. (siehe 10.1)

• Eine Kante des Werkstücks, mit der rechten Hand, gegen den Parallelanschlag (25) drücken, während die ache Seite auf dem Sägetisch (7) auiegt.

• Werkstück mit gleichmäßigem Vorschub entlang des Parallelanschlages (25) in das Sägeband (22) schieben.

• Wichtig: Lange Werkstücke müssen gegen Abkip- pen am Ende des Schneidvorganges gesichert wer- den (z.B. mit Abrollständer etc.). 11.2. Ausführung von Schrägschnitten (Abb. 19)

• Sägetisch auf gewünschten Winkel einstellen (siehe 10.3).

• Schnitt wie unter 11.1 beschrieben durchführen. Achten Sie bei Schrägschnitten darauf, den Parallelan- schlag nur rechts vom Sägeband zu verwenden. 11.3. Freihandschnitte (Abb. 21) Eine der wichtigsten Merkmale einer Bandsäge ist das problemlose Schneiden von Kurven und Radien.

• Sägebandführung (5) auf Werkstück absenken. (sie- he 9.5)

• Werkstück fest auf den Sägetisch (7) drücken und langsam in das Sägeband (22) schieben.

• In vielen Fällen ist es hilfreich, Kurven und Ecken ungefähr 6 mm entfernt von der Linie grob auszu- sägen.

• Sollten Sie Kurven sägen müssen, die für das ver- wendete Sägeband zu eng sind, müssen Hilfsschnit- te bis zur Vorderseite der Kurve gesägt werden. An- schließend kann der endgültige Radius ausgesägt werden.

Die Maschine darf nur am Rahmen oder an der Ge- stellplatte angehoben und transportiert werden. Nie- mals zum Transport an den Schutzeinrichtungen, den Einstellgri󰀨en oder am Sägetisch anheben.

• Für Schrägschnitte den Sägetisch in die entspre- chende Position bringen und das Werkstück am Pa- rallelanschlag führen.

• Zum Schneiden von schwalbenschwanzförmigen Zinken und Zapfen oder von Keilen den Sägetisch jeweils in die entsprechende Position auf der Win- kelskala bringen.

• Bei bogenförmigen und unregelmäßigen Schnitten des Werkstücks mit beiden Händen, bei geschlosse- nen Fingern gleichmäßig vorschieben. Mit den Hän- den im sicheren Bereich das Werkstück festhalten.

• Für wiederholtes Ausführen von bogenförmigen, unregelmäßigen Schnitten eine Hilfsschablone ver- wenden.

• Beim Schneiden von Rundhölzern das Werkstück gegen Verdrehen sichern. ACHTUNG! Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.

• Bei allen Schnittvorgängen ist die obere Sägeband- führung (5) so nahe wie möglich an das Werkstück heranzustellen (siehe 9.5).

• Das Werkstück ist stets mit beiden Händen zu füh- ren und ach auf den Sägetisch (7) zu halten. So wird ein Verklemmen des Sägebandes (22) vermie- den.

• Der Vorschub soll stets mit gleichmäßigem Druck erfolgen, der gerade ausreicht, damit das Sägeband problemlos durch das Material schneidet, aber nicht blockiert.

• Stets den Parallelanschlag (25) für alle Schnittvor- gänge benutzen, für die er eingesetzt werden kann.

• Es ist besser einen Schnitt in einem Arbeitsgang durchzuführen, als in mehreren Abschnitten, die möglicherweise ein Zurückziehen des Werkstückes erfordern. Ist ein Zurückziehen trotzdem nicht zu vermeiden, so ist die Bandsäge vorher auszuschal- ten. Das Werkstück erst zurückzuziehen, nachdem das Sägeband (22) zum Stillstand gekommen ist.

• Beim Sägen muss das Werkstück immer mit seiner längsten Seite geführt werden. ACHTUNG! Beim Bearbeiten schmaler Werkstücke muss unbedingt ein Schiebestock verwendet werden. Der Schiebestock (27) ist immer gri󰀨bereit an der dafür vorgesehenen Schiebestockhalterung (48), an der Sei- te der Säge, aufzubewahren.www.scheppach.com

15. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungs- leitung müssen diesen Vorschriften entsprechen. Wichtige Hinweise Bei Überlastung des Motors schaltet dieser selbstän- dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kenn- zeichnung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 230 - 240 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durch- geführt werden. Während des Transports muß sich die Sägeband- Schutzeinrichtung in der untersten Position und nahe dem Sägetisch benden. Niemals am Sägetisch an- heben! Zum Transport ist die Maschine vom Netz zu trennen.

13. Reinigung und Wartung

WARNUNG! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen! Reinigung Halten Sie Schutzvorrichtungen, Luftschlitze und Mo- torengestell so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Wartung Im Geräteinneren benden sich keine weiteren zu war- tenden Teile. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Ver- schleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleißteile*: Sägeblatt, Tischeinlage, Schiebe- stock

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5˚C und 30˚C. Bewahren Sie das Elektrowerkzeug in der Original- verpackung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elek- trowerkzeug auf.www.scheppach.com

- Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Anschlussart X Wenn die Netzanschlussleitung dieses Produkts be- schädigt wird, muss sie durch eine speziell vorgerich- tete Netzanschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe) - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten.www.scheppach.com

Störung Mögliche Ursache Abhilfe Motor funktioniert nicht Motor, Kabel oder Stecker defekt, Sicherungen durchgebrannt Gehäusedeckel o󰀨en (Endschalter) Maschine vom Fachmann überprüfen lassen. Nie Motor selbst reparieren. Gefahr! Sicherungen kontrollieren, evtl. auswechseln Gehäusedeckel exakt schließen Der Motor geht langsam an und erreicht die Betriebsgeschwindigkeit nicht Spannung zu niedrig, Wicklungen beschädigt, Kondensator durchgebrannt Spannung durch Elektrizitätswerk kontrollieren lassen. Motor durch einen Fachmann kontrollieren lassen. Kondensator durch einen Fachmann auswechseln lassen Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt Motor durch einen Fachmann kontrollieren lassen Motor erreicht volle Leistung nicht Stromkreise in Netzanlage überlastet (Lampen, andere Motoren, etc.) Verwenden Sie keine anderen Geräte oder Motoren auf demselben Stromkreis Motor überhitzt sich leicht Überlastung des Motors, ungenügende Kühlung des Motors Überlastung des Motors beim Schneiden verhindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist Sägeschnitt ist rau oder gewellt Sägeblatt stumpf, Zahnform nicht geeignet für die Materialdicke Sägeblatt nachschärfen bzw. geeignetes Sägeblatt einsetzen Werkstück reißt aus bzw. splittert Schnittdruck zu hoch bzw. Sägeblatt für Einsatz nicht geeignet Geeignetes Sägeblatt einsetzen Sägeband verläuft Führung schlecht eingestellt Falsches Sägeband Sägebandführung nach Bedienungsanleitung einstellen Sägeband nach Bedienungsanleitung auswählen Brandecken am Holz beim Arbeiten Sägeband stumpf Falsches Sägeband Sägeband austauschen Sägeband nach Bedienungsanleitung auswählen Sägeband klemmt beim Arbeiten Sägeband stumpf Sägeband verharzt Führung schlecht eingestellt Sägeband austauschen Sägeband reinigen Sägebandführung nach Bedienungsanleitung einstellenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

28. Inbussleutel 3 mm

29. Inbussleutel 4 mm

6. Technische gegevens

24. Sågbandstyrningens spärrhandtag

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

18. Konformitätserklärung

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen
