BRUKSANVISNING BASA1 SCHEPPACH

Bandsåg Översättning av original-bruksanvisning

Förklaring av symbolerna på apparaten Varning! Om bruksanvisningens instruktioner ignoreras föreligger livsfara och risk för person- eller sakskador! Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen! Använd skyddsglasögon! nvänd hörselskydd! Använd andningsskydd vid dammutveckling! Observera! Skaderisk! Håll händerna borta från sågbandet när det är igång! Använd skyddshandskar. Observera! Maskinen måste stängas av och avskiljas från elnätet före montering, rengöring, ombyggnad, service, lagring och transport. Sågbandsriktning Produkten uppfyller kraven i gällande europeiska direktiv.www.scheppach.com

Vi övertar inget ansvar för olyckor eller skador, som uppstår på grund av denna bruksanvisning och säker- hetsupplysningarna ignorerats.

2. Sågbandrulle ovan

8. Sågbandrulle nedan

12. Till-/frånbrytare

13. Lockspärr (ovan)

14. Säkringsskruv till sågbandrulle ovan

15. Inställningsskruv till sågbandrulle ovan

23. Sågbandstyrningens inställningshandtag

26. Styrskena för parallellanslag

32. Mellanläggsbricka (6mm)

35. Insexskruv för stödlager ovan

38. Insexskruv för styrningsrulle ovan

39. Fästhållare (ovan)

40. Insexskruv fästhållare ovan (2x)

41. Insexskruv stödlager nedan

43. Skruv fästhållare nedan

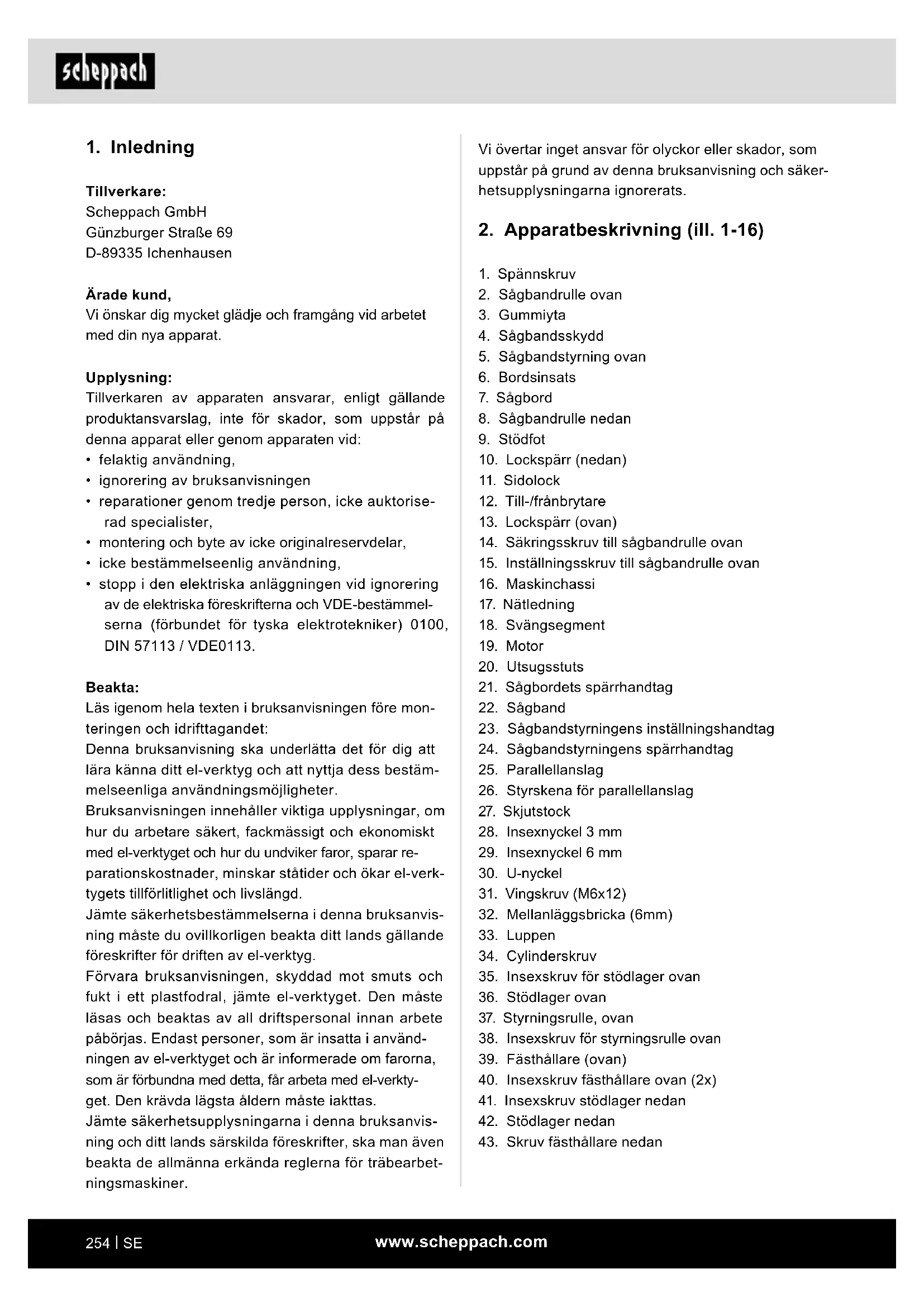

Tillverkare: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Ärade kund, Vi önskar dig mycket glädje och framgång vid arbetet med din nya apparat. Upplysning: Tillverkaren av apparaten ansvarar, enligt gällande produktansvarslag, inte för skador, som uppstår på denna apparat eller genom apparaten vid:

• felaktig användning,

• montering och byte av icke originalreservdelar,

• icke bestämmelseenlig användning,

• stopp i den elektriska anläggningen vid ignorering av de elektriska föreskrifterna och VDE-bestämmel- serna (förbundet för tyska elektrotekniker) 0100, DIN 57113 / VDE0113. Beakta: Läs igenom hela texten i bruksanvisningen före mon- teringen och idrifttagandet: Denna bruksanvisning ska underlätta det för dig att lära känna ditt el-verktyg och att nyttja dess bestäm- melseenliga användningsmöjligheter. Bruksanvisningen innehåller viktiga upplysningar, om hur du arbetare säkert, fackmässigt och ekonomiskt med el-verktyget och hur du undviker faror, sparar re- parationskostnader, minskar ståtider och ökar el-verk- tygets tillförlitlighet och livslängd. Jämte säkerhetsbestämmelserna i denna bruksanvis- ning måste du ovillkorligen beakta ditt lands gällande föreskrifter för driften av el-verktyg. Förvara bruksanvisningen, skyddad mot smuts och fukt i ett plastfodral, jämte el-verktyget. Den måste läsas och beaktas av all driftspersonal innan arbete påbörjas. Endast personer, som är insatta i använd- ningen av el-verktyget och är informerade om farorna, som är förbundna med detta, får arbeta med el-verkty- get. Den krävda lägsta åldern måste iakttas. Jämte säkerhetsupplysningarna i denna bruksanvis- ning och ditt lands särskilda föreskrifter, ska man även beakta de allmänna erkända reglerna för träbearbet- ningsmaskiner.www.scheppach.com

Enbart sågklingor som är anpassade till maskinen som får användas. Beaktande av säkerhetsupplysningarna, är också en del av den bestämmelseenliga använd- ningen, såväl som monteringsanvisningen och drifts- upplysningarna i bruksanvisningarna Personer, som manövrera och underhåller maskinen, måste vara förtrogna med denna och vara informera- de om möjliga faror. De gällande arbetarskyddsföreskrifterna ska följas så exakt som möjligt. Övriga allmänna regler inom ar- betsmedicinska och säkerhetstekniska områden ska beaktas. Förändringar på maskinen undantar tillverkarens an- svar samt för skador, som uppkommer av detta, full- ständigt. Trots bestämmelseenlig användning kan bestämda resterande riskfaktorer inte undanröjas fullständigt. Beroende på maskinens konstruktion och uppbygg- nad kan följande punkter inträ󰀨a:

• Hörselskador om det nödvändiga hörselskyddet in- te används.

• Hälsoskadliga utsläpp av trämjöl vid användning i stängda rum.

• Olycksrisk vid handkontakt med oskyddade delar inom verktygets arbetsområde.

• Risk för personskada vid byte av verktyg (skärrisk).

• Skaderisk då arbetsstycken eller delar av arbetss- tycken kan lossna och slungas iväg.

• Klämskador på ngrar.

• Risker på grund av bakåtkast.

• Arbetsstycket lutar på grund av att det är för stort för arbetsbordet.

• Beröring av skärverktyget.

• Grendelar och verktygsdelar kastas ut. Beakta att våra apparater inte konstruerades bestäm- melseenligt för yrkesmässig, hantverksmässig eller in- dustriell användning. Vi övertar inget ansvar om ap- paraten används i yrkesmässig, hantverksmässig eller industridrift såväl som vid jämförbara aktiviteter.

5. Viktiga upplysningar

VARNING! BNär el-verktyg används ska följande principiella säkerhetsåtgärder beaktas för skydd mot elektriska stötar, skade- och brandrisk. Läs alla dessa upplysningar, innan du använder detta el-verktyg och bevara säkerhetsupplysningarna ordentligt.

45. Insexskruv för styrningsrulle (nedan)

46. Styrningsrulle, nedan

47. Fästhållare (nedan)

48. Skjutstockhållare

• Öppna förpackningen och ta försiktigt ut apparaten.

• Ta bort förpackningsmaterialet såväl som förpack- nings-/ och transportsäkringar (om sådana nns).

• Kontrollera om leveransomfattningen är komplett.

• Kontrollera om det nns några transportskador på apparaten och tillbehören.

• Bevara förpackningen fram tills att garantitiden gått ut, om möjlighet nns. m VARNING! Apparaten och förpackningsmaterialen är inga barnleksaker! Barn får inte leka med plastpåsar, folier eller smådelar! Det nns en sväljnings- och kvävningsrisk!

• Bandsåg / Sågband (förmonterat)

• Styrskena för parallellanslag

4. Bestämmelseenlig användning

Bandsågen är avsedd för längs- och tvärsågning av trävirke eller träliknande arbetsstycken. Sågarbe- ten på runda material får bara utföras med särskilda fästanordningar. Maskinen får bara användas enligt dess bestämmel- se. All användning, som går utöver detta, är inte be- stämmelseenlig. För skador, som orsakas av detta el- ler skador av alla arter, har användaren/operatör an- svar och inte tillverkaren.www.scheppach.com

11. Använd inte kabeln för ändamål, som den inte är

avsedd för. – Använd inte kabeln för att dra ut stickproppen från vägguttaget. Skydda kabeln mot hetta, olja och skarpa kanter.

12. Säkra arbetsstycket

– Använd spännanordningarna eller ett skruv- städ, för att hålla fast arbetsstycket. Det hålls därmed säkrare än med din hand och möjliggör manövrering av maskinen med båda händerna. – Om långa arbetsstycken används krävs en yt- terligare uppläggning (bord, bockar etc.) för att undvika att maskiner tippar. – Tryck alltid fast arbetsstycket mot arbetsplattan och anslaget, för att undvika att arbetsstycket vacklar resp. vrids.

13. Undvik onormal kroppshållning.

– Se till att du står stabilt och håll alltid balansen. – Undvik opraktiska handpositioner, vid vilka en eller båda händerna kan röra vid sågbladet om man plötsligt halkar med händerna.

14. Vårda ditt verktyg med omsorg.

– Håll ditt skärverktyg skarpt och rent för att kun- na arbeta bättre och säkrare. – Följ upplysningarna för smörjning och för verk- tygsbyte. – Kontrollera el-verktygets anslutningsledning re- gelbundet och låt dessa förnyas av en erkänd specialist om skador nns. – Kontrollera förlängningssladdar regelbundet och ersätt dessa, om de är skadade. – Håll handtaget torrt, rent och fritt från olja och fett.

15. Dra ut stickproppen ur vägguttaget.

– Ta aldrig bort lösa skärvor, spån eller inklämda trädelar om sågbladet körs. – Om el-verktyget inte används, före underhåll och vid byte av verktyg som t.ex. sågblad, borrhål, fräs. – Om sågbladet blockeras av en för stor mat- ningskraft vid skärningen, ska du koppla från apparaten och skilja den från nätet. Ta bort ar- betsstycket och säkerställ att sågbladet löper fritt. Koppla på apparaten och genomför skär- förloppet på nytt med förminskad matningskraft.

16. Låt ingen verktygsnyckel sticka ut

– Kontrollera att nyckeln och inställningsverktyget är borttagna före påkopplingen.

17. Undvik oavsiktlig start

– Förvissa dig om att brytaren är frånkopplad när stickproppen sticks in i vägguttaget. Säkert arbete

1. Håll god ordning i ditt arbetsområde.

– Oordning på arbetsplatsen kan leda till olyckor.

2. Ta hänsyn till omgivningspåverkan

– Ställ inte ut el-verktyget i regn. – Använd inte el-verktyget i fuktig eller blöt om- givning. – Se till att det nns god belysning på arbets- platsen. – Använd inte el-verktyget där det nns risk för brand eller explosion.

3. Skydda dig mot elektriska stötar.

– Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, elspisar, kylapparater).

4. Håll andra personer på avstånd.

– Låt inte andra personer, i synnerhet barn, röra vid el-verktyget eller kabeln. Håll de på avstånd från din arbetsplats.

5. Förvara el-verktyget på ett säkert ställe, när det

inte används – El-verktyg, som inte används, ska förvaras på en torr, högt belägen eller avskild plats, utom räckhåll för barn.

6. Överbelasta inte ditt el-verktyg

– Du arbetar bättre och säkrare i angivet e󰀨ek- tområde.

7. Använd rätt el-verktyg

– Använd inga e󰀨ektsvaga el-verktyg för tunga arbeten. – Använd inte el-verktyget, för sådana ändamål, som det inte är avsett för. Använd till exempel inte handcirkelsåg för att såga trädgrenar eller vedträ. – Använd inte el-verktyget för vedsågning.

8. Bär lämpliga kläder

– Bär inga vida kläder eller smycken, eftersom de kan fastna i rörliga delar. – Om man arbetar utomhus rekommenderas att man använder halksäkra skodon. – Bär alltid hårnät om du har långt hår.

9. Använda skyddsutrustning

– Bär skyddsglasögon – Använd andningsmask vid dammbildande ar- beten.

10. Anslut dammsugningsanordningen,

– Om det nns anslutningar till dammsugningen och uppsamlingsanordningen, ska du säkerstäl- la att dessa är anslutna och används korrekt. – Drift i slutna rum vid bearbetning av trä, trälik- nande material och plaster, är endast tillåtet med en lämplig uppsugningsanläggning.www.scheppach.com

• För att hålla dammutsläpp under träbearbetning in- om tillåtna gränser och för en säker drift bör du an- sluta ett dammutsug med en lufthastighet på minst 20 m/s.

• Överlämna säkerhetsanvisningarna till alla som ar- betar med maskinen.

• Använd inte sågen för sågning av brännved.

• Maskinen är utrustad med säkerhetsbrytare mot återinkoppling efter spänningsbortfall.

• Kontrollera att spänningen som anges på märkskyl- ten överensstämmer med elnätets spänning innan du börjar arbeta.

• Använd kabeltrumma bara i utrullat tillstånd.

• De personer som arbetar med maskinen får inte distraheras.

• Observera motorns och sågbandets rotationsrikt- ning.

• Säkerhetsanordningarna på maskinen får inte mon- teras bort eller göras obrukbara.

• Såga och kapa inte arbetsstycken som är för små för att hållas i handen på ett säkert sätt.

• Ta inte bort isor, spån eller träbitar som fastnat medan sågbandet är igång.

• Gällande föreskrifter om förebyggande av olycks- fall och andra allmänt erkända säkerhetstekniska regler måste följas.

• Följ yrkesorganisationens särskilda säkerhetshäf- te (VBG 7).

• Ställ in de justerbara skyddsanordningarna så att de är placerade så nära arbetsstycket som möjligt.

• Observera! Säkra långa arbetsstycken så att de inte tippar i slutet av sågningen (t.ex. med avrull- ningsskydd).

• Sågbandsskyddet (4) ska vara i det undre läget när sågen transporteras.

• Täckskydd får inte användas till transport eller för att använda maskinen på ett icke sakkunnigt sätt.

• Deformerade och skadade sågband får inte använ- das.

• Byt bordets insats när den är sliten.

• Starta inte maskinen om dörren som skyddar såg- bandet eller den avskiljande skyddsanordningen är öppna.

• Var noga med att välja sågband och hastighet som är lämpliga för materialet som ska sågas.

• Börja inte rengöra sågbandet innan det står helt stilla.

• Om du ska såga raka snitt i små arbetsstycken mot parallellanslaget ska en skjutstock användas.

• Använd handskar vid hantering av sågband och grovt material.

18. Använd förlängningskabeln för utomhusområdet

– Använd endast förlängningskabel utomhus, som är tillåten för detta och markerad på mot- svarande sätt. – Använd endast kabeltrumma i utrullat tillstånd.

19. Var alltid uppmärksam

– Beakta vad du gör. Var förnuftig i arbetet. An- vänd inte el-verktyget när du är okoncentrerad.

20. Kontrollera om det nns eventuella skador på

el-verktyget. – Innan el-verktyget används ytterligare måste skyddsanordningar eller lätt skadade delar un- dersökas noggrant för att funktionen är felfri och bestämmelseenlig. – Kontrollera om de rörliga delarna fungerar fel- fritt och inte kläms fast eller om delar är ska- dade. Samtliga delar måste vara monterade korrekt och uppfylla alla villkor, för att garantera en felfri drift av el-verktyget. – Den rörliga skyddshuven får inte klämmas fast i öppet tillstånd. – Skadade skyddsanordningar och delar måste repareras eller bytas ut av en erkänd fack- verkstad, såvida inte annat anges i bruksan- visningen. – Skadade brytare måste bytas ut på en kund- tjänstverkstad. – Använd inga felaktiga eller skadade anslut- ningsledningar. – Använd inga el-verktyg, om det inte går att koppla på och från brytaren.

– Användningen av andra användningsverktyg och andra tillbehör kan betyda en skaderisk för dig.

22. Låt en el-specialist reparera ditt el-verktyg

– Detta el-verktyg motsvarar tillämpliga sä- kerhetsbestämmelser. Reparationer får bara genomföras av el-specialister, när originalre- servdelar används; i annat fall kan det inträ󰀨a olyckor för manövreraren. Ytterligare säkerhetsanvisningar

• Använd alltid skyddshandskar när du gör underhåll på sågbandet!

• Vid arbeten på runda eller oregelbundna trästycken måste en anordning som hindrar arbetsstycket från att vrida sig användas.

• När du sågar upprätta brädor måste du använda en anordning som säkrar arbetsstycket mot att slå tillbaka.www.scheppach.com

3 dB Bär hörselskydd! Inverkan av buller kan förorsaka hörselförlust. Begränsa buller och vibrationer till ett minimum!

• Använd enbart maskiner som inte är skadade.

• Underhåll och rengör maskinen regelbundet.

• Anpassa ditt sätt att arbeta till hur maskinen fung- erar.

• Överbelasta inte maskinen.

• Låt undersöka maskinen om så behövs.

• Stäng av maskinen när den inte används.

7. Kvarstående risker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Likväl kan en- staka kvarstående risker uppträda vid arbete.

• Risk för nger- och handskador på grund av såg- band som är igång om arbetsstycket styrs felak- tigt. Personskador genom utslungat arbetsstycke vid felaktig fastsättning eller styrning, såsom arbete utan anslag.

• Hälsofara på grund av trästoft eller träspån. Använd ovillkorligen personlig skyddsutrustning som ögon- skydd. Använd ett utsugssystem!

• Personskador på grund av defekt sågband. Kont- rollera regelbundet att sågbandet är helt.

• Risk för nger- och handskador vid sågbandsbyte. Använd lämpliga arbetshandskar.

• Risk för personskador när maskinen startas när sågbandet går igång.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.

• Hälsofara på grund av det roterande verktyget vid långt huvudhår och vida kläder. Använd personlig skyddsutrustning som hårnät och tätt åtsittande ar- betskläder.

• Trots alla åtgärder som vidtas kan dessutom risker som inte är uppenbara kvarstå.

• Kvarstående risker kan minimeras om ”Viktiga upp- lysningar” och ”Bestämmelseenlig användning” samt övriga anvisningar i bruksanvisningen följs.

• Sågbandets skydd ska vara i det understa läget och nära bordet under transport.

• När du gör geringssnitt med lutat bord ska parallel- lanslaget sitta på bordets undre del.

• Använd aldrig avskiljande skyddsanordningar för att lyfta eller transportera maskinen.

• Var noga med att använda sågbandets skyddsan- ordningar och att ställa in dem rätt.

• Håll händerna på säkert avstånd till sågbandet. An- vänd en skjutstock för smala snitt.

• Förvara skjutstocken i den härför avsedda hållaren på maskinen så att du kan nå den från din normala arbetsposition och alltid har den till hands.

• i sin normala arbetsposition benner sig operatören framför maskinen. VARNING! Detta el-verktyg skapar ett elektromagne- tiskt fält under drift. Detta fält kan påverka aktiva eller passiva medicinska implantat under vissa omständig- heter. För att förminska risken för allvarliga eller dödli- ga skador, rekommenderar vi att personer med medi- cinska implantat rådfrågar sina läkare och tillverkaren av det medicinska implantatet, innan de manövrerar el-verktyget.

Sågbandslängd 1490 mm Sågbandsbredd 3,5-12 mm Sägebandbreite max. 12 mm Såghastighet 880 m/min Passagehöjd 0 - 100 mm Passagebredd 195 mm Bordsstorlek 313 x 302 x 25 mm Bordets svängområde 0° bis 45° Arbetsstycke maxstorlek. 400 x 400 x 80 mm Vikt 18 kg Med förbehåll för tekniska ändringar! Arbetsstycket måste ha åtminstone en höjd på 3 mm och en bredd på 10 mm. Buller- och vibrationsvärdena fastställdes motsvaran- de EN 61029.www.scheppach.com

• Efter genomförd inställning ska sidolocket (11) stängas igen genom att den nedre lockspärren (10) och den övre (13) vrids i motsatt riktning.

• Lossa de 3 sexkantsmuttrarna (X) ca 2 varv och för- skjut svängsegmentet med det monterade sågbor- det. Sågbandet måste löpa mitt på bordsinsatsen (6) (bild 3). Dra sedan åt de 3 sexkantsmuttrarna (X) igen (bild 4). 9.2. Montering av styrskenan för parallellanslag (26) på bordet (7) (bild 3)

• Skruva in 4 vingskruvar M6x12 8§!9 med vardera en underläggsbricka (32) ca. 5 mm i sågbordet (7).

• Sätt in styrskenan för parallellanslag (26), ända tills den tar i bordet.

• Dra sedan fast de 4 vingmuttrarna. 9.3. Ställa in parallellanslaget (bild 5)

• Sätt parallellanslaget (25) på styrskenan (26) för parallellanslag, till vänster om sågbandet, och kläm fast det (se 10.2). Nu måste parallellanslaget vara parallellt med spåret i sågbordet (7). En korrigering kan göras om man lossar cylinderskruvarna (34). Till detta behövs en sexkantnyckel på 4 mm (medföljer inte leveransen). Ta bort skyddet (bild 5.1).

9.3.1 Ställa in skalan (bild 5)

Vid behov kan skalan på styrskenan för parallellanslag efterjusteras.

• Sätt längdstoppet till vänster om sågbandet på styr- skenan parallellanslag.

• Mät 50 mm från sågbandet till parallellanslaget. Skalmärket på luppen (33) ska nu stå på 50 mm.

• Om detta inte är fallet lossar du skalans krysskruv (K) och ställer denna på 50 mm. Dra fast krysskru- ven igen. 9.4. Spänna sågband (bild 1a) OBS! När sågen inte ska användas på länge måste sågbandet lossas, dvs. sågbladets spänning ska kont- rolleras innan sågen startas.

• Vrid spännskruven (1) medurs för att spänna såg- bandet (22). Sågbandets korrekta spänning kan fastställas genom att man trycker med ngret på sidan av sågbandet, ungefär på mitten mellan de båda sågbandrullarna (2+8). Härvid ska det bara gå att trycka ned sågbandet (22) minimalt (ca 1-2 mm).

• Ett sågband som spänts tillräckligt har en metallisk klang när man knackar på det.

• Lossa på sågbandet om det inte ska användas på länge, så att det inte blir översträckt.

Maskinen måste monteras stabilt, dvs. på en arbets- bänk eller skruvas fast i ett stadigt golvstativ. För detta ändamål nns redan borrhål i maskinfoten. (g. 15)

• Sågbordet måste vara korrekt monterat.

• Innan du tar maskinen i drift måste samtliga kåpor och säkerhetsanordningar ha monterats enligt fö- reskrift.

• Sågbladet måste kunna rotera fritt.

• Om virket redan har bearbetats måste du vara upp- märksam på främmande föremål som t ex spik el- ler skruv.

• Innan du kopplar in maskinen med strömbrytaren ska du övertyga dig om att sågblad har monterats korrekt samt att de rörliga delarna inte går trögt.

• Innan du ansluter maskinen ska du kontrollera att uppgifterna på typskylten stämmer överens med nätets data.

OBS! Nätkontakten ska dras ur före alla underhålls-, rigg- nings- och monteringsarbeten på bandsågen. Monteringsverktyg 1 u-nyckel nyckelvidd 10/13 1 insexnyckel nyckelvidd 3 1 insexnyckel nyckelvidd 6 Bordsskivan och monteringsvinkeljärnen är inte mon- terade av förpackningstekniska skäl. 9.1. Montera sågbord (bild 1-4)

• Öppna sidolocket (11) genom att lossa den övre (13) och undre (10) lockspärren. Lås först upp den övre lockspärren (13) med hjälp av insexnyckeln 6 mm (29) genom att vrida denna moturs. Lås sedan upp den undre lockspärren (10) genom att skruva den moturs.

• Ställ svängsegmentet på 30° genom att lossa på sågbordets spärrhandtag (21) (bild.2).

• För sågbordet (7) över sågbladet (22).

• Skruva fast sågbordet (7) med 4 sexkantsskruvar M6x12 vid svängsegmentet (18). Dra inte åt skruvar- na helt.

• Sväng sågbordet till 0°-läget och lås sågbordets spännhandtag (21).

• Rikta in bordsskivan parallellt med sågbladet. Dra åt de 4 sexkantsskruvarna.www.scheppach.com

Lås sedan upp den undre lockspärren (10) genom att skruva den moturs.

• Efter genomförd inställning ska sidolocket (11) stängas igen genom att den nedre lockspärren (10) och den övre (13) vrids i motsatt riktning.

9.6.1. Övre stödlager (36) (bild 6)

• Lossa det övre stödlagrets insexskruv (35).

• Förskjut stödlagret (36) tills det inte längre vidrör sågbandet (22) (avstånd max. 0,5 mm).

• Dra åt det övre stödlagrets insexskruv (35) igen.

9.6.2. Ställa in undre stödlager (42) (bild 8)

• Demontera sågbordet analogt med 9.1 i omvänd ordning.

• Lossa det undre stödlagrets insexskruv (41).

• Förskjut stödlagret nedan (42) tills det inte längre vidrör sågbandet (22) (avstånd max. 0,5 mm).

• Dra åt det undre stödlagrets insexskruv (41) igen.

9.6.3. Ställa in övre styrningsrullar (37) (bild 6+7)

• Lossa insexskruvarna från övre fästhållare (40)

• Förytta den övre fästhållaren (39) på den övre styr- ningsrullen (37) tills framkanten på styrningsrullen (37) ligger ca 1 mm bakom sågbandets tanddjup.

• Dra åt insexskruvarna på den övre fästhållaren (40) igen.

• Lossa insexskruvarna från övre styrningsrullar (38).

• Skjut styrningsrullarna (37) i riktning sågband! Obs! Avståndet mellan styrningsrullarna (37) och sågban- det (22) får uppgå till max. 0,5 mm. (Sågbandet får inte sitta i kläm)

• Dra åt insexskruvarna (38) igen.

• Vrid den övre sågbandrullen (2) några gånger medurs.

• Kontrollera inställningen av de övre styrningsrullar- na (38) och efterjustera vid behov.

• Efterjustera vid behov övre stödlager (36) (9.4.1).

9.6.4. Ställa in undre styrningsrullar (46)

• Demontera sågbord (7)

• Lossa skruven från den nedre fästhållaren (43) (U-nyckel SW 10 mm)

• Förytta den nedre fästhållaren (47) på den nedre styrningsrullen (46) tills framkanten på den nedre styrningsrullen (46) ligger ca 1 mm bakom sågban- dets tanddjup. OBS! Sågbandet kan gå sönder om det spänts för hårt. RISK FÖR SKADOR! Vid för låg spänning kan den drivna sågbandrullen (8) vridas runt, vilket gör att sågbandet stannar.

9.5 Ställa in sågband (bild 1a+1b)

OBS! Sågbandet måste spännas korrekt innan inställ- ningen av sågbandet kan genomföras.

• Öppna sidolocket (11) genom att lossa den övre (13) och undre (10) lockspärren. Lås först upp den övre lockspärren (13) med hjälp av insexnyckeln 6 mm (28) genom att vrida denna moturs. Lås sedan upp den undre lockspärren (10) genom att skruva den moturs.

• Vrid den övre sågbandrullen (2) långsamt medurs. Sågbandet (22) ska löpa mitt på sågbandrullen (2). Annars måste lutningsvinkeln på den övre såg- bandrullen (2) korrigeras.

• Om sågbandet (22) löper mer mot den bakre kanten av sågbandrullen (2), så måste inställningsskruven (15) vridas moturs.

• Öppna säkringsskruven till den övre sågbandrullen (14).

• Vrid den undre sågbandrullen (8) långsamt med en hand för att kontrollera läget på sågbandet (22).

• Om sågbandet (22) löper mot den främre kanten av sågbandrullen (2), så ska inställningsskruven (15) vridas medurs.

• Efter inställning av den övre sågbandrullen (2) ska sågbandets (22) position på den undre sågbandrul- len (8) kontrolleras. Sågbandet (22) ska även här ligga i mitten av sågbandrullen (8). Annars måste lutningen på den övre sågbandrullen (2) korrigeras på nytt.

• Sågbandrullen ska vridas några gånger tills juste- ringen av den övre sågbandrullen (2) får e󰀨ekt på sågbandets position på den undre sågbandrullen (8).

• Dra åt säkringsskruven på den övre sågbandrullen (14).

• Efter genomförd inställning ska sidolocket (11) stängas igen genom att den nedre lockspärren (10) och den övre (13) vrids i motsatt riktning. 9.6. Ställa in sågbandstyrning (bild 6-9) Både stödlager (36 + 42) och styrningsrullar (37 + 46) måste ställas in på nytt efter varje sågbandsbyte.

• Öppna sidolocket (11) genom att lossa den övre (13) och undre (10) lockspärren. Lås först upp den övre lockspärren (13) med hjälp av insexnyckeln 6 mm (28) genom att vrida denna moturs.www.scheppach.com

9.9. Val av sågband Det sågband som levereras tillsammans med bandså- gen är avsett för universell användning. Beakta följan- de kriterier vid val av sågband:

• Med ett smalt sågband kan du såga snävare radier än med ett brett.

• Ett brett sågband används när man vill ha ett rakt snitt. Detta är särskilt viktigt när man sågar i trä. Sågbandet tenderar att följa träets ådring och därför avvika lätt från den önskade skärlinjen.

• Fintandade sågband sågar glattare, men även lång- sammare, är grovtandade sågband. OBS! Använd aldrig böjda eller spruckna sågband! 9.10. Byta sågband (bild. 1a+1b+3+15)

• Ställ in sågbandstyrningen (5) på ca halva höjden mellan sågbordet (7) och maskinchassit (16).

• Lossa lockspärrarna (10+13) och öppna sidolocket (11).

• Ta bort styrskenan parallellanslag (26) i omvänd rikt- ning (se 9.2)

• Lossa på sågbandet (22) genom att vrida spänn- skruven (1) moturs.

• Ta bort sågbandet (22) från sågbandrullarna (2+8) och ta ut det genom skåran i sågbordet (7).

• Sätt det nya sågbandet (22) mitt på de båda såg- bandrullarna (2+8) igen. Tänderna på sågbandet (22) måste peka nedåt i sågbordets riktning (bild 6).

• Spänna sågband (22) (se 9.4)

• Stäng sidolocket (11) igen.

• Montera därefter styrskenan för parallellanslag igen (enligt 9.2). 9.11. Byta bordsinsats (bild 14) Bordsinsatsen (6) ska bytas vid slitage eller skada, an- nars råder en förhöjd skaderisk.

• Ta ut den slitna bordsinsatsen (6) uppåt.

• Den nya bordsinsatsen monteras i omvänd ordning. 9.12. Utsugsrör (bild 1b) Bandsågen har ett utsugsrör (20)100/40mm för spån. Driv enheten endast med lämplig utsugning. Kontroll- era och rengör utsugskanalerna regelbundet. 9.13. Skjutstockhållare (bild 13) Skjutstockhållaren (48) är förmonterad på maskin- chassit. När skjutstocken (27) inte används ska den alltid förvaras i skjutstockhållaren.

• Dra åt skruven på den nedre fästhållaren (43) igen.

• Lossa insexskruvarna från de nedre styrningsrullar- na (45).

• Skjut de båda nedre styrningsrullarna (46) så långt i riktning mot sågbandet att avståndet mellan styr- ningsrullarna (46) och sågbandet (22) uppgår till max. 0,5 mm. (Sågbandet får inte sitta i kläm)

• Dra åt insexskruvarna på de nedre styrningsrullarna (45) igen.

• Vrid den undre sågbandrullen (8) några gånger medurs.

• Kontrollera inställningen av de nedre styrningsrullar- na (46) och efterjustera vid behov.

• Efterjustera vid behov nedre stödlager (42) (9.4.2). 9.7. Ställa in övre sågbandstyrning (5) (bild 10)

• Lossa sågbandstyrningens spärrhandtag (24).

• Sänk sågbandstyrningen (5), genom att vrida på sågbandstyrningens (23) inställningshandtag, så nära det material som ska såga som möjligt (avstånd ca 2-3 mm).

• Dra åt spärrhandtaget (24) igen.

• Inställningen ska kontrolleras resp. göras om före varje sågning. 9.8. Justera sågbord (7) till 90° (bild 11+12)

• Ställ övre sågbandstyrning (5) i det översta läget.

• Lossa sågbordets spärrhandtag (21) genom att vri- da moturs.

• Lägg vinkeln mellan sågband (22) och sågbord (7). Vinkel ingår inte i leveransen.

• Vrid sågbordet (7) så att det lutar tills vinkeln mot sågbandet (22) är exakt 90°. Om sågbordet redan ligger på skruven (49) och 90°vinkel inte kan ställas in ska muttern (50) lossas och skruven (49) förkortas genom att vridas medurs.

• Dra åt sågbordets spärrhandtag (21) igen genom att vrida medurs.

• Lossa på muttern (50) vid behov.

• Justera skruven (49) tills sågbordet vidrörs på un- dersidan.

• Dra åt muttern (50) igen för att xera skruven (49).

• Justera vid behov skalindikatorn (51) på gradskalan (52) till 0°. (Bild 11)www.scheppach.com

• När maskinen är ur drift, t.ex. vid arbetsdagens slut, ska sågbandets spänning lossas. Sätt upp en anvis- ning på maskinen om att sågbandet måste spännas så att nästa användare blir informerad om detta.

• Sågband som inte används ska förvaras samman- lagda och på ett säkert sätt i ett torrt utrymme. Kontrollera om de har defekter (tänder, sprickor) innan du använder dem. Defekta sågband får inte användas!

• Använd lämpliga handskar när du hanterar såg- band.

• Alla skydds- och säkerhetsanordningar måste va- ra säkert monterade på maskinen innan du börjar arbeta. Rengör aldrig sågbandet eller sågbandets styrskenor med en borste eller skrapa som du hål- ler i handen när sågbandet är igång. Sågband med hartsbeläggning äventyrar arbetssäkerheten och måste rengöras regelbundet. Använd skyddsglas- ögon och hörselskydd för att skydda dig under ar- betet. Använd ett hårnät om du har långt hår. Vida ärmar rullas upp över armbågen.

• Ställ alltid sågbandets styrskenor så nära arbetss- tycket som möjligt under arbetet.

• Se till att ha god belysning i arbetsområdet och dess omgivning.

• Använd alltid längdanslaget när du sågar raka snitt för att förhindra att arbetsstycket tippar eller glider iväg. Använd skjutstocken när du arbetar med sma- la arbetsstycken som matas fram för hand. När du sågar på snedden ska du ställa sågbordet i dess motsvarande position och föra arbetsstycket längs längdanslaget.

• Var noga med att styra arbetsstycket på ett säkert sätt. När du skär böjda eller oregelbundna snitt ska du mata fram arbetsstycket med båda händer- na med ngrarna ihop. Håll fast i arbetsstyckets säkra del.

• Använd en hjälpschablon om du ska göra era böj- da eller oregelbundna snitt. När du sågar runt trä ska du säkra arbetsstycket mot att rotera. För att arbeta säkert när du sågar på längden ska du an- vända specialtillbehöret tvärsnittsmått. OBSERVERA! Vi rekommenderar att du gör en test- sågning efter varje ny inställning för att kontrollera in- ställda mått.

• Ställ alltid bandets övre styrskena så nära arbetss- tycket som möjligt under all sågning.

• Du ska alltid styra arbetsstycket med båda händer- na och platt på bandsågsbordet (7) för att undvika att sågbandet kläms.

OBS: Montera klart apparaten före idrifttagning! 10.1. Till-/frånbrytare (12) (bild 16)

• Du startar sågen genom att trycka på den gröna knappen ”I”.

• För att stänga sågen måste du trycka på den röda knappen ”0”.

• Bandsågen är utrustad med en underspänningsbry- tare. Du måste starta om bandsågen vid ett ström- avbrott. 10.2. Parallellanslag (bild 17)

• Tryck spännbygeln (H) på parallellanslaget (25) upp-

• Sätt parallellanslaget (25) till vänster eller höger om sågbandet (22) på styrskenan parallellanslag och ställ in på önskat mått.

• Tryck spännbygeln (H) nedåt för att xera parallel- lanslaget (25).

• Se till att parallellanslaget (25) alltid löper parallellt med sågbandet (22). 10.3. Sågning på snedden (bild 2+12+19) För att kunna såga på snedden parallellt med sågban- det (22) kan sågbordet (7) lutas framåt 0°- 45°.

• Lossa sågbordets spärrhandtag (21).

• Luta sågbordet (7) framåt tills önskat vinkelmått är inställt på skalan (52).

• Dra åt spärrhandtaget (21) igen. OBS! Vid lutande sågbord (7) ska parallellanslaget (25) anbringas i arbetsriktning till höger om sågbandet (22). Detta förhindrar att arbetsstycket glider ur läge.

11. Arbetsinstruktioner

Följande rekommendationer är exempel på hur du an- vänder sågen på ett säkert sätt. De säkra arbetssätt som beskrivs nedan är avsedda att bidra till säkerhe- ten, men beskrivningen kan inte vara anpassad, full- ständiga eller tillämplig på varje arbetsinsats. Den kan inte ta upp alla tänkbara farliga situationer, utan måste tolkas med gott omdöme.

• Om du arbetar med maskinen inomhus måste den anslutas till ett utsugssystem. För arbete inom ra- men för kommersiell användning måste ett utsug som uppfyller kraven för sådan användning använ- das.www.scheppach.com

• I många fall kan det vara till hjälp att först såga kur- vor och hörn grovt ca 6 mm från linjen.

• Om du behöver såga kurvor som är för snäva för det använda sågbandet måste du först såga hjälpsnitt fram till kurvans framsida, så att bitarna faller av som träavfall när radien slutgiltigt sågas.

Maskinen får bara lyftas och transporteras i ra- men eller i ställningens skiva. Lyft aldrig maskinen i skyddsanordningarna, inställningshandtagen eller i sågbordet när den ska transporteras. Sågbandets skydd måste vara i det understa läget och nära bordet under transport. Lyft aldrig i bordet! Maskinen ska avskiljas från elnätet före transporten.

13. Rengöring och underhåll

VARNING! Dra ut stickproppen för varje inställning, underhåll eller reparation! Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningar- na och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk el- ler blås av den med tryckluft med svagt tryck.

• Vi rekommenderar att du rengör maskinen efter var- je användningstillfälle. Underhåll I maskinens inre nns inga delar som kräver under- håll. Serviceinformation Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att föl- jande delar krävs som förbrukningsmaterial. Slitagedelar*: bandsåg, bordsinsatsen , tryck pinne

• ingår inte tvunget i leveransomfattningen! Du kan få reservdelar och tillbehör från vårt service- center. För att göra detta, skanna QR-koden på första- sidan.

• Du ska alltid mata fram arbetsstycket med ett jämnt tryck som är precis så starkt att sågbandet sågar igenom materialet utan problem, men inte block- erar det.

• Använd alltid längdanslaget (25) för alla arbeten där det kan användas.

• Det är bättre att göra ett snitt i ett arbetssteg i stäl- let för i era steg som kan kräva att du drar tillbaka arbetsstycket. Om du ändå inte kan undvika att dra tillbaka arbetsstycket ska bandsågen först stängas av. Arbetsstycket ska inte dras tillbaka innan såg- bandet står stilla.

• Arbetsstycket ska alltid styras i den längsta sidan under sågningen. OBSERVERA! Du måste ovillkorligen använda en skjutstock om du sågar smala arbetsstycken. Skjut- stocken (27) ska alltid förvaras nära till hands upp- hängd i sin krok på sågens sida. 11.1. Utföra sågning på längden (g. 20) Under sågning på länden sågas arbetsstycket i längs- gående riktning.

• Ställ in längdanslaget (25) på sågbandets vänstra sida (om det är möjligt) efter önskad bredd.

• Sänk ner sågbandets styrskena (5) till arbetsstyck- et.

• Tryck en sida av arbetsstycket mot längdanslaget (25) med höger hand medan den platta sidan ligger på sågbordet (7).

• Mata fram arbetsstycke jämnt i sågbandet längs längdanslaget (25).

• Viktigt: Långa arbetsstycken måste säkras så att de inte tippar i slutet av sågningen (t.ex. med av- rullningsskydd). 11.2. Utföra sågning på snedden (g. 19)

• Ställ in sågbordet på önskad vinkel (se 10.3).

• Utför snitt som beskrivs under 11.1. Se vid sågning på snedden till att endast använda pa- rallellanslaget till höger om sågbandet. 11.3. Sågning på fri hand (g. 21) En av de viktigaste egenskaperna hos bandsågar är möjligheten att utan problem såga kurvor och radier.

• Sänk ner sågbandets styrskena (5) till arbetsstyck- et.

• Tryck arbetsstycket hårt mot sågbordet (7) och skjut långsamt in det i sågbandet (22).www.scheppach.com

Trycket på typbeteckningen på anslutningskabeln är en föreskrift. Växelströmsmotor

• Nätspänningen måste uppgå till 230-240 V~.

• Förlängningskablar upp till 25 m måste ha ett tvär- snitt på 1,5 kvadratmillimeter. Endast el-specialister får genomföra anslutningar och reparationer av den elektriska utrustningen. Anslutningstyp X Om produktens nätanslutningskabel skadas måste den bytas ut mot en speciellt förberedd nätanslutningskabel som nns hos tillverkaren eller dennes kundservice. Vid förfrågningar ska du ange följande uppgifter:

• Uppgifterna på maskinens typskylt

• Uppgifterna på motorn typskylt

16. Avfallshantering och återvinning

Anvisningar beträ󰀨ande förpackningen Förpackningsmaterialen kan åter- vinnas. Avfallshantera förpack- ningar miljövänligt. Anvisningar beträ󰀨ande den tyska lagen om dist- ribution, återtagning och miljövänlig avfallshan- tering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG) Uttjänta elektriska och elektroniska appa- rater ska inte kastas i hushållssoporna utan lämnas till separat insamling respekti- ve avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batte- riers avfallshantering regleras i batterilagstiftningen.

• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förplik- tade till återlämning efter apparaternas användning.

• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

• Symbolen med den överkryssade soptunnan bety- der att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

Lagra apparaten och dess tillbehör på en plats, som är mörk, torr och frostfri såväl som utom räckhåll för barn. Den optimala lagringstemperaturen ligger mel- lan 5 och 30˚C. Förvara el-verktyget i dess originalförpackning. Täck över el-verktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen tillsammans med el-verk- tyget.

15. Elektrisk anslutning

Den installerade elmotorn är ansluten driftsredo. An- slutningen motsvarar de tillämpliga VDE- och DIN-be- stämmelserna. Kundens nätanslutning såväl som förlängningssladdar, som används, måste motsvara dessa föreskrifter. Viktiga upplysningar Motorn kopplas från automatiskt om den överbelastas. Motorn kan kopplas på igen efter en avkylningstid (ti- derna skiljer sig åt). Skadad elanslutningsledning Det uppstår ofta isoleringsskador på elektriska anslut- ningsledningar. Orsakerna till detta kan vara:

• tryckställen, om anslutningsledningarna leds genom fönster eller dörrposter.

• Brottställen på grund av felaktig fastsättning eller ledning av anslutningsledning.

• Skärställen på grund av anslutningsledningen har körts över.

• Isolationsskador på grund av att sladden har dragits ut ur vägguttaget. Sprickor på grund av att isoleringen är föråldrad. Sådana skadade elektriska anslutningsledningar får inte användas och är livsfarliga på grund av isolerings- skadorna. Kontrollera regelbundet om det nns skador på de elektriska anslutningsledningarna. Se till så att an- slutningsledningen inte är inkopplat i elnätet när du kontrollera detta. Elektriska anslutningsledningar måste motsvara de tillämpliga VDE- och DIN-bestämmelserna. An- vänd endast anslutningsledningar med beteckningen H0 5V V- F.www.scheppach.com

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen: - O󰀨entligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings- enheter) - Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta. - Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kant- längd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsstäl- le på närmare håll. - Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kom- pletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka- rens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som in- stalleras och säljs i länderna i den Europeiska uni- onen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshan- tering av uttjänta elektriska och elektroniska appa- rater.www.scheppach.com

17. Åtgärda störningar

Störning Möjlig orsak Åtgärd Motorn fungerar inte Motor, kabel eller stickkontakt är defekt, säkringarna har förbrunnit Huskåpans lock är öppet (ändläges- brytare) Låt en fackman kontrollera maskinen. Re- parera aldrig motorn själv. Fara! Kontrollera säkringar, byt eventuellt ut. Stäng till huskåpans lock noggrant Motorn startar långsamt och når inte driftshas- tigheten. Spänningen är för låg, lindningarna är skadade, kondensatorn utbrunnen Låt elverket kontrollera spänningen. Låt en fackman kontrollera motorn. Låt en fackman byta ut kondensatorn. Motorn ger för mycket buller Lindningarna skadade, motorn defekt Låt en fackman kontrollera motorn. Motorn når inte full e󰀨ekt. Strömkretsen i nätanläggningen är överlastad (lampor, andra motorer etc.) Använd inga andra apparater eller motorer på samma strömkrets Motorn överhettas lätt. Överbelastning av motorn, otillräcklig kylning av motorn Förhindra överbelastning av motorn vid skärning, ta bort damm från motorn, så att en optimal kylning av motorns garanteras. Sågsnittet är rått eller vågformat Sågbladet är trubbigt, tandformen inte lämpligt för materialtjockleken Efterslipa sågbladet resp. sätt in ett lämpligt sågblad Arbetsstycket slits upp resp. splittras Snittrycket är för högt resp. sågbla- det är inte lämpligt för användning Använd ett lämpligt sågblad Sågbandet löper inte korrekt Styrskenorna är inställda fel Fel sågband Ställ in styrskenorna enligt bruksanvisningens anvisningar Välj ett sågband enligt bruksanvisningens anvisningar Brända äckar på träet under arbetet Slött sågband Fel sågband Byt sågbandet Välj ett sågband enligt bruksanvisningens anvisningar Sågbandet fastnar under arbetet Slött sågband Harts på sågbandet Styrskenorna är inställda fel Byt sågbandet Rengör sågbandet Ställ in sågbandets styrskenor enligt bruksanvisningens anvisningarwww.scheppach.com

18. Försäkran om överensstämmelse
