NAUDOJIMO INSTRUKCIJA HSC130 SCHEPPACH

Traucējums Iespējamais cēlonis Novēršana Akmens nelūzt Nolietots nazis Nomainiet nazi Materiāls nav uzlikts taisni Uz paliktņa atrodas akmens šķembas Notīriet paliktni Griešanas sviru nav iespējams pakustināt Akmens šķembas kustīgajās daļās Notīriet akmens griešanas ierīci Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 LT | 63 Simbolių ant įrenginio aiškinimas m Prieš pradėdami eksploatuoti perskaitykite visą naudojimo instrukcijos teks- tą.. Dirbdami su įrenginiu užsidėkite apsauginius akinius. Dirbdami su įrenginiu avėkite apsauginiais batais.. Dirbdami su įrenginiu mūvėkite apsaugines pirštines. Nustatykite skaldymo peilį taip, kad skaldymo svirtis būtų maždaug 15° virš horizontalės. Neišmontuokite apsauginių įtaisų. Nekiškite rankų į akmenų skaldytuvo judančias dalis. Dirbdami nespauskite skaldymo svirties priešinga kryptimi. Atkreipkite dėmesį į aplink skriejančias dalis. Akmenį visada įdėkite į įrenginio vidurį. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 64 | LT Turinys: Puslapis:

11. Techninė priežiūra ir remontas .................................................. 69

12. Utilizavimas ir pakartotinis atgavimas ....................................... 69

1. Skaldymo svirtis su užmaunamu vamzdžiu

2. Laikantysis kaištis su grandine

3. Pagrindinis rėmas

Akmenų skaldytuvas su viršutiniu ir apatiniu peiliais Užmaunamas vamzdis skaldymo svirčiai

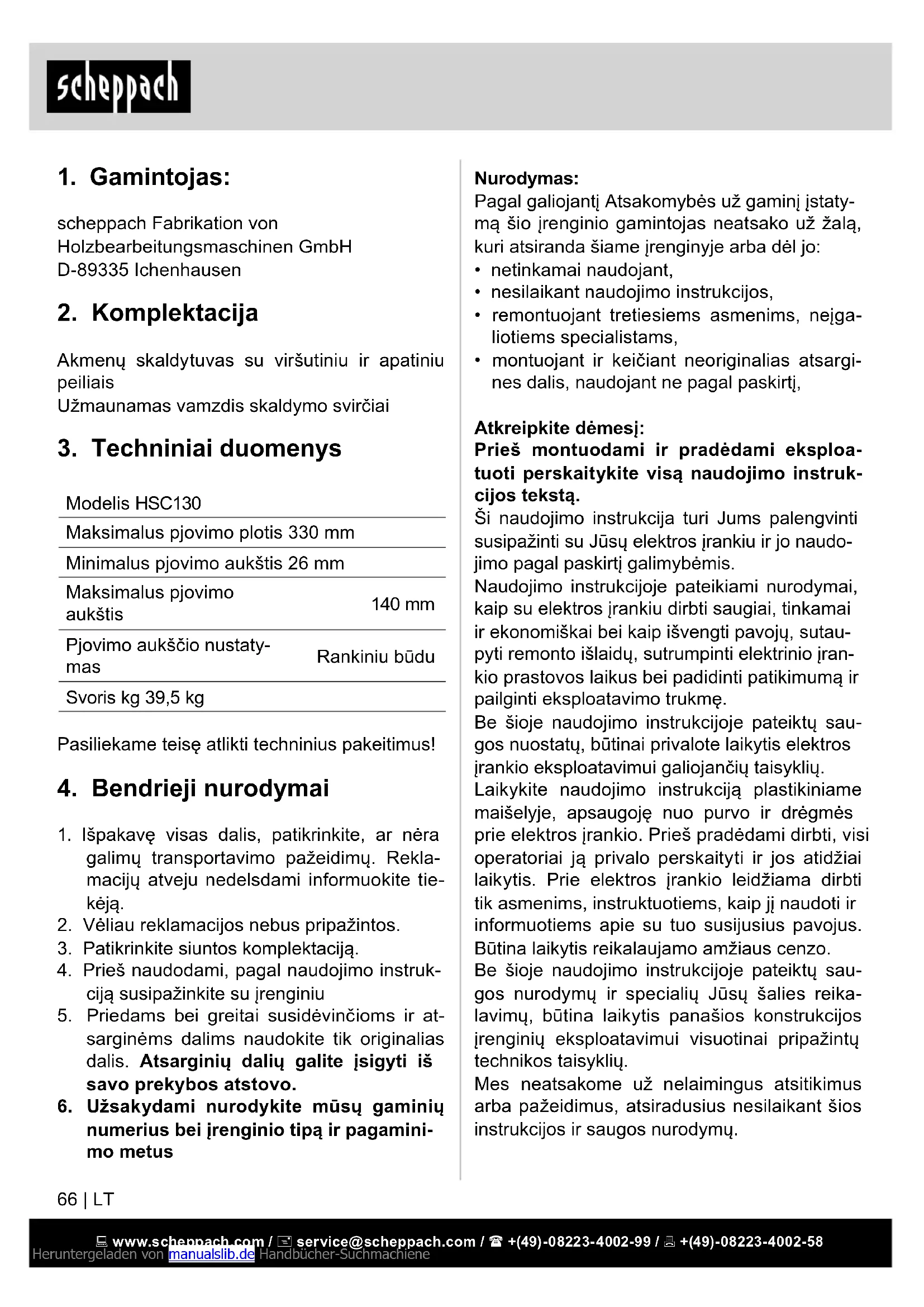

3. Techniniai duomenys

Modelis HSC130 Maksimalus pjovimo plotis 330 mm Minimalus pjovimo aukštis 26 mm Maksimalus pjovimo aukštis 140 mm Pjovimo aukščio nustaty- mas Rankiniu būdu Svoris kg 39,5 kg Pasiliekame teisę atlikti techninius pakeitimus!

4. Bendrieji nurodymai

1. Išpakavę visas dalis, patikrinkite, ar nėra

galimų transportavimo pažeidimų. Rekla- macijų atveju nedelsdami informuokite tie- kėją.

2. Vėliau reklamacijos nebus pripažintos.

3. Patikrinkite siuntos komplektaciją.

4. Prieš naudodami, pagal naudojimo instruk-

ciją susipažinkite su įrenginiu

5. Priedams bei greitai susidėvinčioms ir at-

sarginėms dalims naudokite tik originalias dalis. Atsarginių dalių galite įsigyti iš savo prekybos atstovo.

6. Užsakydami nurodykite mūsų gaminių

numerius bei įrenginio tipą ir pagamini- mo metus Nurodymas: Pagal galiojantį Atsakomybės už gaminį įstaty- mą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• nesilaikant naudojimo instrukcijos,

• remontuojant tretiesiems asmenims, neįga- liotiems specialistams,

• montuojant ir keičiant neoriginalias atsargi- nes dalis, naudojant ne pagal paskirtį, Atkreipkite dėmesį: Prieš montuodami ir pradėdami eksploa- tuoti perskaitykite visą naudojimo instruk- cijos tekstą. Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudo- jimo pagal paskirtį galimybėmis. Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutau- pyti remonto išlaidų, sutrumpinti elektrinio įran- kio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų sau- gos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių. Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo. Be šioje naudojimo instrukcijoje pateiktų sau- gos nurodymų ir specialių Jūsų šalies reika- lavimų, būtina laikytis panašios konstrukcijos įrenginių eksploatavimui visuotinai pripažintų technikos taisyklių. Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 LT | 67 Su Jūsų sauga susijusias vietas šioje nau- dojimo instrukcijoje mes pažymėjome šiuo ženklu: m

• Prieš dirbdami su šiuo įrenginiu, perskaityki- te visą naudojimo instrukciją.

• Darbus su įrenginiu leidžiama atlikti tik asme- nims, susipažinusiems su naudojimo instruk- cija.

• Laikykitės visų saugos ir pavojų nuorodų ant mašinos.

• Naudokite įrenginį visada pagal paskirtį, atsi- žvelgdami į saugą ir pavojus bei laikydamiesi naudojimo instrukcijos.

• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.

• Operatoriai turi būti ne jaunesni nei 18 metų. Mokiniai turi būti ne jaunesni nei 16 metų, ta- čiau prie mašinos gali dirbti tik prižiūrimi.

• Nedirbkite prie įrenginio veikiami alkoholio, narkotikų arba vaistų. Eksploatacijos pradžia:

• Išmontuokite saugos įtaisus arba padarykite juos nenaudojamais.

• Prieš eksploatacijos pradžią patikrinkite įren- ginio veikimą.

• Pasirūpinkite pakankamu darbo vietos ap- švietimu.

• Visada laikykitės darbo vietoje švaros.

• Būkite atsargūs dirbdami: Pavojus susižaloti dėl judančių dalių.

• Dirbdami su įrenginiu, neviršykite įrenginio galios.

• Pradėkite eksploatuoti tik visiškai sumontuo- tą įrenginį.

• Nekiškite rankų arba kojų po skaldymo peiliu arba skaldoma medžiaga.

• Laikykitės darbo vietoje švaros.

• Padėkite akmenį į įrenginio vidurį, o ne skal- dymo peilio gale.

• Dėl aplink skriejančių dalių pašaliniai asme- nys iki įrenginio turėtų laikytis min. 5 metrų saugaus atstumo.

• Kai akmenų skaldytuvo nenaudojate, nuimki- te užmaunamą vamzdį.

• Darbui paruošto akmenų skaldytuvo nepaliki- te be priežiūros. Apsauginiai drabužia:i

• Dirbdami mūvėkite darbines pirštines.

• Dirbdami užsidėkite apsauginius akinius.

• Avėkite apsauginiais batais. Remontas ir techninė priežiūra:

• Baigę techninės priežiūros darbus, vėl su- montuokite visus apsauginius ir saugos įtai- sus.

• Remonto darbus leidžiama atlikti tik įgalio- toms specializuotoms įmonėms.

6. Naudojimas pagal paskirtį m

• Akmenų skaldytuvas skirtas privačiam nau- dojimui namuose ir sode.

• Akmenų skaldytuvas skirtas betono luitams, plokštėms ir bordiūrams skaldyti.

• Taip pat būtina laikytis tiesiogiai susijusių nelaimingų atsitikimų prevencijos taisyklių ir kitų bendrai pripažįstamų saugos bei techni- nių taisyklių.

• Staklės skirtos naudoti tik su originaliomis gamintojo atsarginėmis detalėmis ir įrankiais.

• Bet koks kitoks naudojimas laikomas ne pa- gal paskirtį. Už dėl to patirtą žalą arba patir- tus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 68 | LT

7. Liekamosios rizikos m

Įrenginys pagamintas pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji ri- zika.

• Pavojus susižaloti dėl judančių dalių.

• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

• Liekamąsias rizikas galima sumažinti, jei bus laikomasi saugos nurodymų ir bus naudo- jama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.

• Užmaukite užmaunamą vamzdį (1 pav., 1 poz.) ant skaldymo svirties (1 pav., 2 poz.).

• Įkiškite ksavimo kaištį (1 pav., 3 poz.) pro kiaurymes į užmaunamą vamzdį ir skaldymo svirtį (1 pav., 1 ir 2 poz.) bei užksuokite jį spyruokliniu vielokaiščiu (1 pav., 4 poz.).

9. Transportavimas / laikymas

• Prakiškite laikantįjį kaištį (2 pav., 1 poz.) pro kiaurymę skaldymo svirtyje (2 pav., 2 poz.) ir akmenų skaldytuvo pagrindinį rėmą (2 pav., 3 poz.).

• Pakelkite akmenų skaldytuvą už užmaunamo vamzdžio (2 pav., 4 poz.) ir transportuokite jį transportavimo ratukais (2 pav., 5 poz.). Laikymas:

• Prieš padėdami akmenų skaldytuvą į laikymo vietą, jį išvalykite.

• Atkreipkite dėmesį į tai, kad akmenų skaldy- tuvas būtų laikomas sausoje vietoje.

10. Eksploatacijos pradžia

• Padėkite akmenų skaldytuvą ant lygaus, tvir- to pagrindo.

• Pažymėkite ant akmens (3 pav., 1 poz.) pieštuku skėlimo vietą.

• Padėkite akmenį (3 pav., 1 poz.) į akmenų skaldytuvo atramos (3 pav., 2 poz.) vidurį.

• Nustatykite viršutinio peilio (3 pav., 4 poz.) aukštį reguliavimo sukliu (3 pav., 5 poz.), kad skaldymo svirtis su užmaunamu vamzdžiu (3 pav., 3 poz.) būtų maždaug 15° virš hori- zontalės, kai viršutinis peilis (3 pav., 5 poz.) priglus prie akmens.

• Patikrinkite, ar viršutinio peilio (3 pav., 4 poz.) padėtis sutampa su pažymėto skėlimo brūkšnelio padėtimi.

• Spauskite skaldymo svirtį su užmaunamu vamzdžiu(3 pav., 3 poz.) maža arba vidutine jėga žemyn ant akmens. Akmuo skyla išilgai skilimo padėties.

• Nuo akmenų skaldytuvo konstrukcinių dalių pašalinkite visus skaldymo likučius. Viršutinio ir apatinio peilių sukimas

• Keisdami peilius, prireikus kryžminiu atsuktu- vu atlaisvinkite viršutinio arba apatinio peilio (4 pav., 2 poz.) varžtus (4 pav., 1 poz.).

• Prireikus išimkite viršutinį arba apatinį peilį (4 pav., 2 poz.).

• Sukite išimtą peilį ir vėl įstatykite jį į akmenų skaldytuvą taip, kad nepažeisti peilio ašme- nys suformuotų naują pjovimo briauną.

• Vėl priveržkite visus varžtus (4 pav., 1 poz.). Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 LT | 69

11. Techninė priežiūra ir remontas

• Reguliariai atlikite įrenginio techninę priežiū- rą, kad užtikrintumėte nepriekaištingą veiki- mą.

• Atsiradus sutrikimų, nedelsdami nutraukite įrenginio eksploatavimą ir, jei reikia, paveski- te jį suremontuoti įgaliotam specialistui.

• Prieš naudodami akmenų skaldytuvą, kas- kart jį apžiūrėkite.

• Baigę naudoti akmenų skaldytuvą, pašalinki- te atliekas ir akmens likučius.

• Visas judančias dalis reguliariai sutepkite konsistenciniu tepalu arba varikline alyva. Aptarnavimo informacija Reikia atsižvelgti į tai, kad atitinkamos šio pro- dukto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: asmeni

• netiekiamos kartu su prietaisu!

12. Utilizavimas ir pakartotinis

atgavimas Siekiant išvengti transportavimo pažeisimų, įrenginys yra pakuotėje. Ši pakuotė yra žalia- va, taigi, ją galima naudoti pakartotinai arba grąžinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžia- gų, pvz., metalo ir plastikų. Pristatykite suge- dusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

13. Klaidų šalinimas
