KASUTUSJUHEND HSC130 SCHEPPACH

Häiriö Mahdolliset syyt Korjauskeinot Kivi ei murru Terä on kulunut Vaihda terä Materiaali ei ole suorassa Alustalla on kivensiruja Puhdista alusta Halkaisuvipua ei voi liikuttaa Kivensiruja liikkuvissa osissa Puhdista kivenhalkaisija Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 48 | EE Seadmel olevate sümbolite selgitus m Lugege enne käikuvõtmine käsitsusjuhendi kogu tekst läbi. Kandke seadmega töötamisel kaitseprille. Kandke seadmega töötamisel turvajalatseid. Kandke seadmega töötamisel töökindaid. Seadistage lõikenuga nii, et lõikehoob paikneb u 15° horisontaalist kõrgemal. Ärge eemaldage kaitseseadiseid. Ärge sisestage jäsemeid kivilõikuri liikuvatesse osadesse. Ärge vajutage lõikehooba tööprotseduuri käigus vastassuunda. Pöörake tähelepanu eemalepaisatavatele osadele. pange kivimaterjal alati keskel seadmesse. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 EE| 49 Sisukord: Lk:

1. Lõikehoob koos pealepistetoruga

Kivilõikur koos üla- ja alanoaga Lõikehoova pealepistetoru

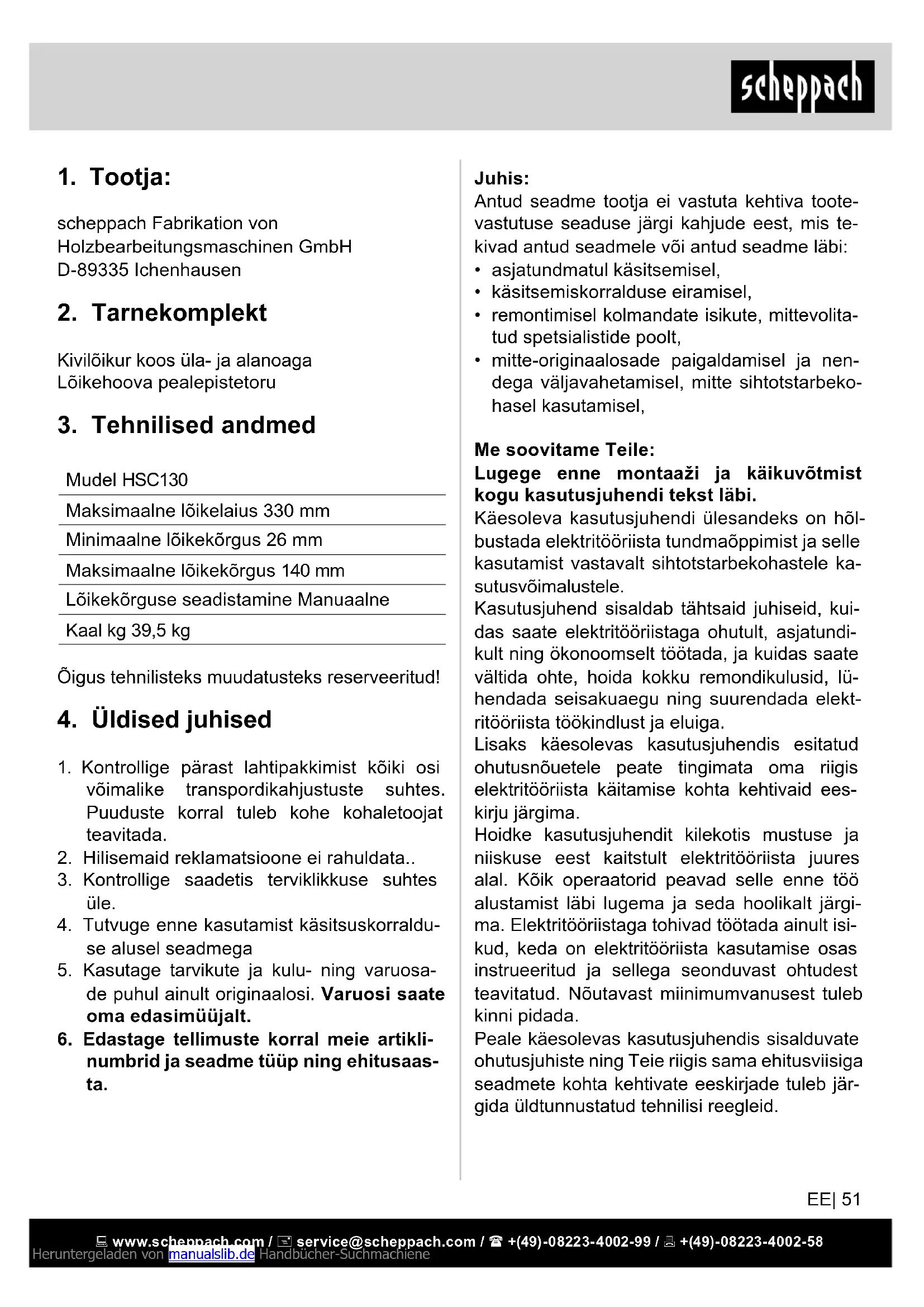

3. Tehnilised andmed

Mudel HSC130 Maksimaalne lõikelaius 330 mm Minimaalne lõikekõrgus 26 mm Maksimaalne lõikekõrgus 140 mm Lõikekõrguse seadistamine Manuaalne Kaal kg 39,5 kg Õigus tehnilisteks muudatusteks reserveeritud!

1. Kontrollige pärast lahtipakkimist kõiki osi

võimalike transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada.

2. Hilisemaid reklamatsioone ei rahuldata..

3. Kontrollige saadetis terviklikkuse suhtes

4. Tutvuge enne kasutamist käsitsuskorraldu-

5. Kasutage tarvikute ja kulu- ning varuosa-

de puhul ainult originaalosi. Varuosi saate oma edasimüüjalt.

6. Edastage tellimuste korral meie artikli-

numbrid ja seadme tüüp ning ehitusaas- ta. Juhis: Antud seadme tootja ei vastuta kehtiva toote- vastutuse seaduse järgi kahjude eest, mis te- kivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,

• käsitsemiskorralduse eiramisel,

• remontimisel kolmandate isikute, mittevolita- tud spetsialistide poolt,

• mitte-originaalosade paigaldamisel ja nen- dega väljavahetamisel, mitte sihtotstarbeko- hasel kasutamisel, Me soovitame Teile: Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi. Käesoleva kasutusjuhendi ülesandeks on hõl- bustada elektritööriista tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele ka- sutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kui- das saate elektritööriistaga ohutult, asjatundi- kult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lü- hendada seisakuaegu ning suurendada elekt- ritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis elektritööriista käitamise kohta kehtivaid ees- kirju järgima. Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgi- ma. Elektritööriistaga tohivad töötada ainult isi- kud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada. Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis sama ehitusviisiga seadmete kohta kehtivate eeskirjade tuleb jär- gida üldtunnustatud tehnilisi reegleid.

Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 52 | EE Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutus- juhiste eiramisest. Käesolevas käsitsusjuhendis oleme varus- tanud Teie ohutust puudutavad kohad selle märgiga: m

• Lugege enne antud seadmega töötamist kä- sitsuskorraldus terviklikult läbi.

• Seadmega tohivad töid teostada ainult isi- kud, kes tunnevad käsitsusjuhendit.

• Järgige masinal kõiki ohutus- ja ohujuhiseid.

• Kasutage seadet alati sihtotstarbekohaselt, ohutus- ja ohuteadlikult, käsitsusjuhendit jär- gides.

• Hoidke kõik masinal olevad ohutusjuhised täiearvuliselt loetavas seisundis.

• Operaator peab olema vähemalt 18 aastat vana. Õpilased peavad olema vähemalt 16 aastat vanad, kuid tohivad masinal töötada ainult järelevalve all.

• Ärge töötage seadmega alkoholi, uimastite ja ravimite mõju all olles. Käikuvõtmine:

• Ärge demonteerige ohutusseadiseid ega teh- ke neid kasutuskõlbmatuks.

• Kontrollige enne käikuvõtmist seadme talit- lust.

• Pöörake tähelepanu töökoha piisavale val- gustusele.

• Hoidke töökoht alati puhas

• Ettevaatust töötamisel: Vigastusoht liikuvate osade tõttu

• Ärge ületage seadmega töötamisel seadme sooritusvõimet.

• Võtke seade käiku ainult täielikult kokku mon- teeritult.

• Ärge pange käsi või jalgu lõhestusnoa ega lõhestatava materjali alla.

• Hoidke tööpiirkond puhas

• Pange kivimaterjal alati keskel seadmesse ja mitte lõikenoa otsa.

• Võõrad isikud peaksid eemalepaiskuvate osade tõttu seadme suhtes vähemalt 5-meet- risest ohutusvahemaast kinni pidama.

• Eemaldage pealepistetoru, kui Te kivilõikurit ei kasuta.

• Ärge jätke käitusvalmis kivilõikurit järeleval- veta. Kaitseriietus:

• Kandke töötamisel töökindaid.

• Kandke töötamisel kaitseprille.

• Kandke turvajalatseid Remont ja hooldus:

• Monteerige kõik kaitse- ja ohutusseadised pärast hooldustööde lõpetamist tagasi.

• Remonti tohivad teostada ainult volitatud eri- alatöökojad.

6. Sihtotstarbekohane kasutus m

• Kivilõikur on ette nähtud ainult erakasutuseks majas ja aias.

• Kivilõikur on ette nähtud eranditult betoonki- vide, plaatide ja äärekivide lõikamiseks.

• Kinni tuleb pidada ka asjakohastest tööõn- netuste vältimise eeskirjadest ning muudest üldtunnustatud ohutusnõuetest ja tehnilistest eeskirjadest.

• Seda masinat tohib kasutada ainult koos ma- sina tootja originaalvaruosade ja originaal- tööriistadega.

• Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kah- jude või igat liiki vigastuste eest vastutab ka- sutaja/operaator ja mitte tootja. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 EE| 53

Seade on valmistatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski võib töötamisel esi- neda üksikuid jääkriske.

• Vigastusoht liikuvate osade tõttu.

• Peale selle võivad kõigist tarvitusele võetud abinõudest hoolimata valitseda mitte silm- nähtavad jääkriskid.

• Jääkriske saab minimeerida, kui järgitakse ohutusjuhiseid ja sihtotstarbekohast kasutust ning käsitsuskorraldust tervikuna.

• Pistke turvapolt (joon. 1, pos 3) läbi peale- pistetoru ja lõikehoova (joon. 1, pos 1 ja pos

• Pistke hoidepolt (joon. 2, pos 1) läbi lõike- hoova (joon. 2, pos 2) ava ja läbi kivilõikuri põhiraami (joon. 2, pos 3) ava.

• Tõstke kivilõikur pealepistetorust (joon. 2, pos 4) üles ja transportige seda transpordi- ratastel (joon. 2, pos 5). Ladustamine:

• Puhastage kivilõikur enne selle ladustamist põhjalikult.

• Pidage silmas, et kivilõikurit ladustatakse kui- vas kohas.

• Pange kivilõikur tasasel kõval aluspinnal üles.

• Märkige pliiatsiga kivimaterjalile (joon. 3, pos 1) murdekoht.

• Pange kivimaterjal (joon. 3, pos 1) keskel ki- vilõikuri alusele (joon. 3, pos 2).

• Seadistage ülanoa (joon. 3, pos 4) kõrgus seadespindliga (joon. 3, pos 5) nii, et lõike- hoob koos pealepistetoruga (joon. 3, pos 3) paikneb u 15° horisontaalist kõrgemal, kui ülanuga (joon. 3, pos 5) toetub kivimaterja- lile.

• Kontrollige üle, kas ülanoa (joon. 3, pos 4) positsioon ühildub märgitud murdejoone po- sitsiooniga.

• Vajutage pealepistetoruga lõikehooba (joon. 3, pos 3) kerge kuni keskmise jõuga allapoo- le, kivimaterjali peale. Kivimaterjal murdub piki murdepositsiooni.

• Eemaldage murdejäägid kivilõikuri detaili- delt. Üla- ja alanoa pööramine

• Vabastage noavahetuseks kruvid (joon. 4, pos 1) vastavalt vajadusele üla- või alanoal (joon. 4, pos 2) ristpeakruvikeerajaga.

• Võtke vastavalt vajadusele üla- või alanuga (joon. 4, pos 2) välja.

• Pöörake väljavõetud nuga ja pange see jäl- le nii kivilõikurisse, et kahjustamata noatera moodustab uue lõikeserva.

• Pingutage kõik kruvid (joon. 4, pos 1) taas kinni.

• Viige iga kord enne kivilõikuri kasutamist läbi vaatluskontroll.

• Eemaldage iga kord enne kivilõikuri kasuta- mist jäätmed ja kivijäägid.

• Määrige ja õlitage kõiki liikuvaid osi regulaar- selt määrdega või mootoriõliga. Hooldusteave Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumi- silminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kuluosad*: tera

• ei pruugi tingimata tarnekomplektiga kaasas olla!

12. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikah- justusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassi- dest. Suunake defektsed koostedetailid erijäät- mete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

13. Vigade kõrvaldamine

Rike Võimalik põhjus Abinõu Kivi ei murdu Noad ära kulunud Vahetage noad Materjal ei toetu sirgelt peale Alusel asuvad kivikillud Puhastage alus Lõikehooba ei saa liigutada Kivikillud liikuvates osades Puhastage kivilõikur Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
