BRUKSANVISNING HSC130 SCHEPPACH

Sutrikimas Galima priežastis Ką daryti? Akmuo neskyla Susidėvėję peiliai Pakeiskite peilius Nelygiai priglunda medžiaga Ant atramos yra akmens skevel- drų Nuvalykite atramą Skaldymo svirties negalima pajudinti Akmens skeveldros judančiose dalyse Išvalykite akmenų skaldy- tuvą Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 70 | SE Förklaring av symbolerna på apparaten m Läs hela texten i bruksanvisningen före idrifttagning. Bär skyddsglasögon under arbete med maskinen. Bär skyddsskor vid arbete med maskinen. Bär arbetshandskar vid arbete med maskinen. Ställ in avskiljarkniven så att avskiljararmen ligger ca. 15° över horisontalpla- net. Avlägsna inga skyddsanordningar. Vidrör inte de rörliga delarna i stenavskiljaren. Tryck på inte på avskiljararmen i motsatt riktning under arbetets gång. Se upp för delar som slungas ut från maskinen. Lägg stengodset precis i mitten på maskinen. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 SE | 71 Innehållsförteckning: Sida:

12. Avfallshantering och återanvändning ........................................ 76

1. Avskiljararm med löstagbart rör

2. Fästbult med kedja

4. Inställningsspindel

Stenavskiljare med över- och underkniv Löstagbart rör för avskiljararm

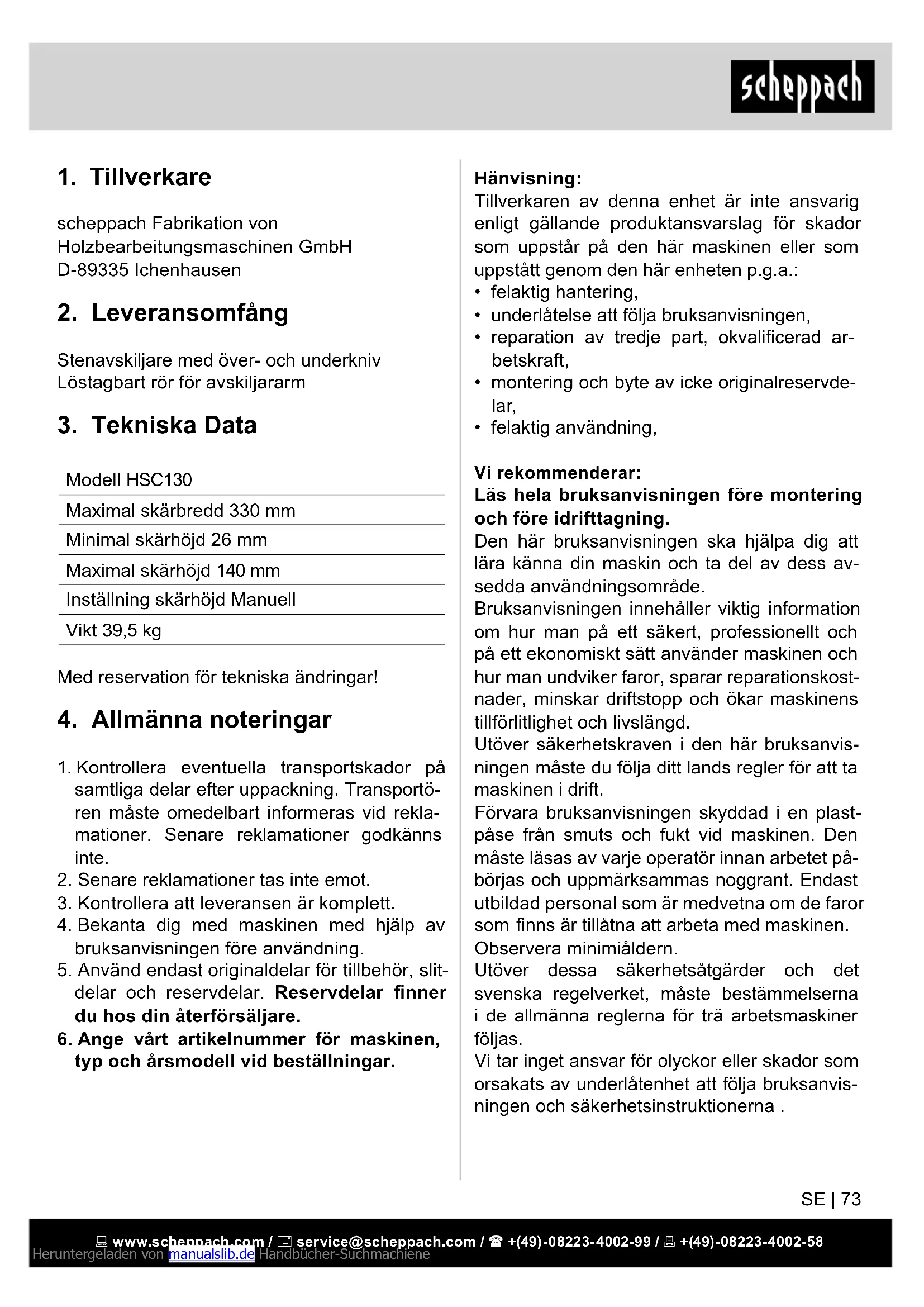

Modell HSC130 Maximal skärbredd 330 mm Minimal skärhöjd 26 mm Maximal skärhöjd 140 mm Inställning skärhöjd Manuell Vikt 39,5 kg Med reservation för tekniska ändringar!

4. Allmänna noteringar

1. Kontrollera eventuella transportskador på

samtliga delar efter uppackning. Transportö- ren måste omedelbart informeras vid rekla- mationer. Senare reklamationer godkänns inte.

2. Senare reklamationer tas inte emot.

3. Kontrollera att leveransen är komplett.

4. Bekanta dig med maskinen med hjälp av

bruksanvisningen före användning.

5. Använd endast originaldelar för tillbehör, slit-

delar och reservdelar. Reservdelar nner du hos din återförsäljare.

6. Ange vårt artikelnummer för maskinen,

typ och årsmodell vid beställningar. Hänvisning: Tillverkaren av denna enhet är inte ansvarig enligt gällande produktansvarslag för skador som uppstår på den här maskinen eller som uppstått genom den här enheten p.g.a.:

• underlåtelse att följa bruksanvisningen,

• reparation av tredje part, okvalicerad ar- betskraft,

• montering och byte av icke originalreservde- lar,

• felaktig användning, Vi rekommenderar: Läs hela bruksanvisningen före montering och före idrifttagning. Den här bruksanvisningen ska hjälpa dig att lära känna din maskin och ta del av dess av- sedda användningsområde. Bruksanvisningen innehåller viktig information om hur man på ett säkert, professionellt och på ett ekonomiskt sätt använder maskinen och hur man undviker faror, sparar reparationskost- nader, minskar driftstopp och ökar maskinens tillförlitlighet och livslängd. Utöver säkerhetskraven i den här bruksanvis- ningen måste du följa ditt lands regler för att ta maskinen i drift. Förvara bruksanvisningen skyddad i en plast- påse från smuts och fukt vid maskinen. Den måste läsas av varje operatör innan arbetet på- börjas och uppmärksammas noggrant. Endast utbildad personal som är medvetna om de faror som nns är tillåtna att arbeta med maskinen. Observera minimiåldern. Utöver dessa säkerhetsåtgärder och det svenska regelverket, måste bestämmelserna i de allmänna reglerna för trä arbetsmaskiner följas. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvis- ningen och säkerhetsinstruktionerna .

5. Allmänna säkerhetsanvis-

• Läs hela bruksanvisningen innan du börjar arbeta med maskinen.

• Arbete med maskinen får endast utföras av personer som läst bruksanvisningen.

• Observera all information som rör säkerhet och faror. Sådan nns på maskinen.

• Använd alltid maskinen ändamålsenligt, sä- kerhets- och riskmedvetet och följ bruksan- visningen.

• Alla information om säkerhet och faror som anges på maskinen ska vara i fullständigt läs- bart skick.

• Operatören måste vara minst 18 år. Lärlingar måste vara minst 16 år och får endast arbeta med maskinen under uppsikt.

• Arbeta aldrig med maskinen under påverkan av alkohol, droger eller varningsmärkt med- icin. Idrifttagning:

• Demontera inga säkerhetsanordningar. Dessa ska alltid hållas i funktionsdugligt skick.

• Kontrollera funktionen på maskinen före id- rifttagning.

• Se till att det nns god belysning på arbets- platsen.

• Håll din arbetsplatsen städad

• Försiktighet i arbetet: Skaderisk på grund av rörliga delar

• Överskrid inte maskinens kapacitet vid arbe- te med maskinen.

• Använd maskinen endast i fullt monterat skick.

• Håll händer och fötter borta från skärkniv el- ler skärdelar.

• Håll arbetsplatsen städad

• Lägg stengodset i mitten av maskinen och inte längst ut på avskiljarkniven.

• Utomstående personer ska som skydd mot delar som slungas ut hålla ett säkerhetsav- stånd på minst 5 meter till maskinen.

• Avlägsna det löstagbara röret då du inte an- vänder stenavskiljaren.

• Lämna inte den funktionsberedda stenavskil- jaren utan uppsikt. Skyddskläder:

• Bär arbetshandskar under arbetet.

• Bär skyddsglasögon under arbetet.

• Använd skyddsskor Reparation och underhåll:

• Montera ihop all skydds- och säkerhetsma- skin efter avslutat underhållsarbete.

• Reparation får bara utföras av auktoriserade verkstäder.

6. Användningsområde m

• Stenavskiljaren är endast avsedd för privat bruk hemma och för trädgården.

• Stenavskiljaren är endast avsedd för avskilj- ning av betongsten, plattor och trottoarkants- ten.

• Tillämpliga säkerhetsförordningar och alla andra allmänt erkända säkerhetstekniska regler måste följas.

• Maskinen får endast användas med original- tillbehör och originalverktyg från tillverkaren.

• All annan användning ska betraktas som fel- aktig. För eventuella skador till följd av detta ansvarar inte tillverkaren för, utan risken lig- ger helt på användaren. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 SE | 75

7. Resterande risker m

Maskinen är byggd enligt den senaste tek- niken och godkända säkerhetstekniska reg- ler. Trots detta kan enskilda kvarstående risker uppstå när du arbetar.

• Skaderisk på grund av rörliga delar.

• Trots alla åtgärder som vidtagits kan de inte skydda mot resterande risker.

• De resterande riskerna kan minimeras om samtliga säkerhetsanvisningar, användnings- området samt bruksanvisningen observeras.

• Skjut det löstagbara röret (g.1, pos.1) på av- skiljararmen (g.1, pos.2).

• Sätt in säkringsbultarna (g.1, pos.3) ge- nom hålen i det löstagbara röret och avskil- jararmen (g.1, pos.1 och pos.2) och säkra dessa med fjädersprinten (g.1, pos.4).

9. Transport / Förvaring

• Sätt in fästbultarna (g.2, pos.1) genom hålet i det avskiljararmen (g.2, pos.2) och genom stenavskiljarens (g.2, pos.3) grun- dram.

• Lyft stenavskiljaren i det löstagbara röret (g.2, pos.4) och transportera denna på transporthjulen (g.2, pos.5). Förvaring:

• Rengör stenavskiljaren grundligt innan ste- navskiljaren ställs undan för förvaring.

• Se till att stenavskiljaren förvaras på en torr plats.

• Ställ stenavskiljaren på ett jämnt och fast un- derlag.

• Markera ut brottstället på stengodset (g.3, pos.1) med en blyertspenna.

• Lägg stengodset (g.3, pos.1) i mitten på stenavskiljarens stativ (g.3, pos.2).

• Ställ in överknivens (g.3, pos.4) höjd med inställningsspindeln (g.3, pos.5) så att av- skiljararmen med det löstagbara röret (g.3, pos.3) står ca. 15° över horisontalplanet när överkniven (g.3, pos.5) ligger på stengod- set.

• Kontrollera om överknivens position (g.3, pos.4) stämmer överens med det markerade brottstrecket.

• Tryck på avskiljararmen med det löstagbara röret (g.3, pos.3) med lätt till medelstark kraft underifrån på stengodset. Stengodset bryts längs med brottpositionen.

• Avlägsna alla brottrester från stenavskilja- rens komponenter Vridning av över- och underkniv

• Lossa skruvarna i samband med knivbyte (g.4, pos.1) efter behov på över- eller un- derkniv (g.4, pos.2) med en stjärnskruvme- jsel.

• Ta vid behov bort över- eller underkniven (g.4, pos.2).

• Vrid den borttagna kniven och sätt tillba- ka denna i stenavskiljaren så att en intakt knivsegg bildar den nya skärkanten.

• Dra åt alla skruvar (g.4, pos.1) igen.

11. Underhåll och Reparation

• Utför regelbundet underhåll på maskinen för bevarad funktionalitet.

• Försätt maskinen omedelbart ur funktion vid problem och låt vid behov reparera den av en auktoriserad verkstad. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 76 | SE

• Utför visuell kontroll av stenavskiljaren inför varje användning.

• Avlägsna avfall och stenrester från stenav- skiljaren efter varje användning.

• Fetta eller olja in alla rörliga delar regelbun- det med smörjfett eller motorolja. Serviceinformation Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbruknings- material. Slitagedelar*: blad

• ingår inte tvunget i leveransomfattningen!

12. Avfallshantering och återan-

vändning Apparaten ligger i en förpackning för att för- hindra transportskador. Denna förpackning är råmaterial och därmed återanvändbar eller kan lämnas in till återvinningen. Apparaten och dess tillbehör består av olika material, som t.ex. metall och plast. Lämna in defekta komponenter till återvinningsstation för korrekt hantering av sopor. Fråga i fackhandeln eller hos kommunförvaltningen.
