LIETOŠANAS INSTRUKCIJA HSC130 SCHEPPACH

Akmens griešanas ierīce 56

Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 56 | LV Simbolu, kas atrodas uz ierīces, skaidrojums m Pirms lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu Lietojiet aizsargbrilles darba laikā ar ierīci. Valkājiet drošības apavus darba laikā ar ierīci.. Lietojiet darba cimdus darba laikā ar ierīci. Noregulējiet griezējnazi tādā veidā, lai griešanas svira atrastos apt. 15° pret horizontāli. Nenoņemiet aizsargmehānismus. Nelieciet delnas akmens griešanas ierīces kustīgajās daļās. Darba procesā nespiediet griešanas sviru pretējā virzienā. Uzmanieties no apkārt lidojošām daļām. Vienmēr ievietojiet akmens materiālu ierīcē pa vidu. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 LV | 57 Satura rādītājs: Lappuse:

6. Paredzētajam mērķim atbilstošalietošana................................. 60

12. Likvidācija un atkārtota izmantošana ........................................ 62

1. Griešanas svira ar uzlieka-

4. Regulēšanas vārpsta

9. Transportēšanas ritenis

10. Transportēšanas āķis

Akmens griešanas ierīce ar augšējo un apak- šējo nazi Uzliekama caurule griešanas svirai

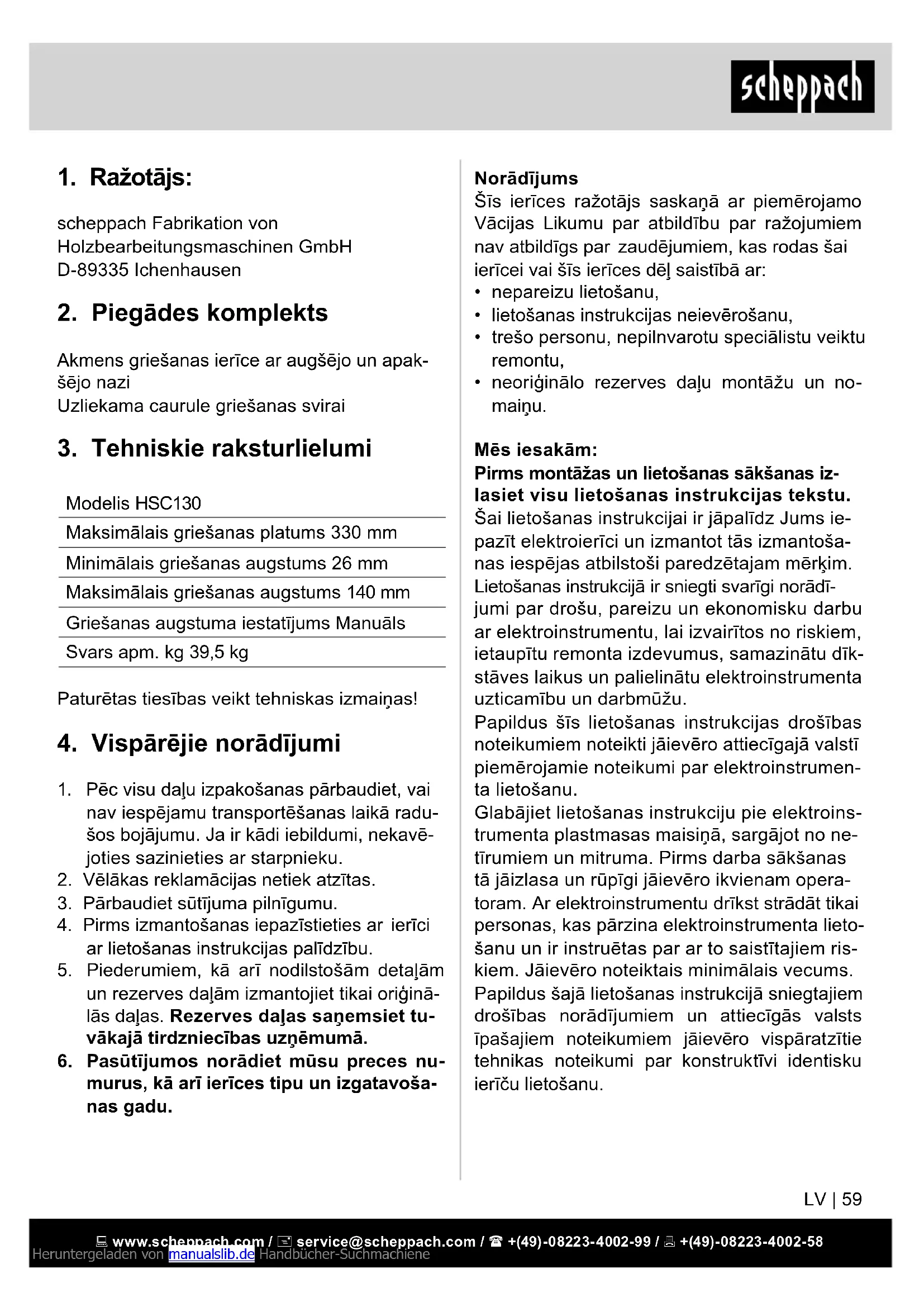

3. Tehniskie raksturlielumi

Modelis HSC130 Maksimālais griešanas platums 330 mm Minimālais griešanas augstums 26 mm Maksimālais griešanas augstums 140 mm Griešanas augstuma iestatījums Manuāls Svars apm. kg 39,5 kg Paturētas tiesības veikt tehniskas izmaiņas!

4. Vispārējie norādījumi

1. Pēc visu daļu izpakošanas pārbaudiet, vai

nav iespējamu transportēšanas laikā radu- šos bojājumu. Ja ir kādi iebildumi, nekavē- joties sazinieties ar starpnieku.

2. Vēlākas reklamācijas netiek atzītas.

3. Pārbaudiet sūtījuma pilnīgumu.

4. Pirms izmantošanas iepazīstieties ar ierīci

ar lietošanas instrukcijas palīdzību.

5. Piederumiem, kā arī nodilstošām detaļām

un rezerves daļām izmantojiet tikai oriģinā- lās daļas. Rezerves daļas saņemsiet tu- vākajā tirdzniecības uzņēmumā.

6. Pasūtījumos norādiet mūsu preces nu-

murus, kā arī ierīces tipu un izgatavoša- nas gadu. Norādījums Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,

• lietošanas instrukcijas neievērošanu,

• trešo personu, nepilnvarotu speciālistu veiktu remontu,

• neoriģinālo rezerves daļu montāžu un no- maiņu. Mēs iesakām: Pirms montāžas un lietošanas sākšanas iz- lasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz Jums ie- pazīt elektroierīci un izmantot tās izmantoša- nas iespējas atbilstoši paredzētajam mērķim. Lietošanas instrukcijā ir sniegti svarīgi norādī- jumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīk- stāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumen- ta lietošanu. Glabājiet lietošanas instrukciju pie elektroins- trumenta plastmasas maisiņā, sargājot no ne- tīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam opera- toram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lieto- šanu un ir instruētas par ar to saistītajiem ris- kiem. Jāievēro noteiktais minimālais vecums. Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par konstruktīvi identisku ierīču lietošanu.

Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 60 | LV Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādī- jumus. Šajā lietošanas instrukcijā vietas, kuras at- tiecas uz jūsu drošību, mēs esam aprīkoju- ši ar šādu zīmi: m

5. Drošības norādījumi m

• Izlasiet visu lietošanas instrukciju, pirms strā- dājat ar šo ierīci.

• Darbus ar šo ierīci drīkst veikt tikai tās per- sonas, kas ir iepazinušās ar šo lietošanas instrukciju.

• Ievērojiet visus drošības norādījumus un bīs- tamības norādes uz ierīces.

• Vienmēr izmantojiet ierīci atbilstoši notei- kumiem, apzinoties drošības aspektus un iespējamos riskus, ievērojot lietošanas ins- trukciju.

• Uzturiet visus drošības norādījumus un bīs- tamības norādes uz ierīces pilnā skaitā sala- sāmā stāvoklī.

• Apkalpojošai personai jābūt sasniegušai vis- maz 18 gadu vecumu. Apmācāmajām perso- nām jābūt sasniegušām vismaz 16 gadu ve- cumu, taču tās drīkst strādāt pie ierīces tikai uzraudzībā.

• Nestrādājiet pie ierīces alkohola, narkotisko vielu un medikamentu iespaidā. Lietošanas sākšana:

• Nedemontējiet drošības mehānismus vai ne- padariet tos nelietojamus.

• Pirms lietošanas sākšanas pārbaudiet ierī- ces darbību.

• Pievērsiet uzmanību pietiekamam darba vie- tas apgaismojumam.

• Vienmēr uzturiet darba vietu tīru

• Esiet piesardzīgs, veicot darbus: Savainoša- nās risks, ko rada kustīgas daļas

• Strādājot ar ierīci, nepārsniedziet ierīces fak- tisko jaudu.

• Sāciet lietot ierīci tikai pilnīgi samontēta vei- dā.

• Nelieciet delnas vai pēdas zem griezējnaža vai griežamā materiāla.

• Uzturiet darba zonu tīru

• Vienmēr novietojiet akmens materiālu ierīcē pa vidu, nevis griezējnaža galā.

• Nepiederošām personām vajadzētu ievērot vismaz 5 metru drošības attālumu līdz ierīcei apkārt lidojošu daļu dēļ.

• Noņemiet uzliekamo cauruli, kad nelietojat akmens griešanas ierīci.

• Neatstājiet darbam sagatavotu akmens grie- šanas ierīci bez uzraudzības. Aizsargapģērbs:

• Lietojiet darba cimdus darba laikā.

• Lietojiet aizsargbrilles darba laikā.

• Valkājiet drošības apavus Labošana un apkope:

• Pēc pabeigtajiem apkopes darbiem uzstādiet atpakaļ visus aizsargmehānismus un drošī- bas mehānismus.

• Labošanas darbus drīkst veikt tikai pilnvaroti specializēti uzņēmumi.

6. Paredzētajam mērķim

atbilstošalietošana m

• Akmens griešanas ierīce ir paredzēta tikai privātajai lietošanai mājā un dārzā.

• Akmens griešanas ierīce ir paredzēta vienīgi betona akmeņu, plākšņu un apmaļu akmeņu griešanai.

• Stingri jāievēro arī atbilstošās darba drošības instrukcijas un citi vispārējie darba drošības organizācijas un tehniskie noteikumi.

• Ierīci paredzēts lietot tikai ar oriģinālajām re- zerves daļām un ražotāja oriģinālajiem ins- trumentiem. Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 LV | 61

• Ierīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir at- bildīgs lietotājs/operators, nevis ražotājs.

7. Atlikušie riski m

Ierīce ir konstruēta saskaņā ar tehniskās at- tīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties atsevišķi atlikušie riski.

• Savainošanās risks, ko rada kustīgas daļas.

• Neskatoties uz visiem veiktajiem pasāku- miem, var saglabāties arī slēpti atlikušie riski.

• Atlikušos riskus var minimizēt, ja kopā ievēro drošības norādījumus un noteikumiem atbil- stošu lietošanu, kā arī lietošanas instrukciju.

9. Transportēšana/glabāšana

• Paceliet akmens griešanas ierīci aiz uzlieka- mās caurules (2. att., poz. 4) un transportē- jiet to, izmantojot transportēšanas riteņus (2. att., poz. 5). Glabāšana:

• Pamatīgi notīriet akmens griešanas ierīci, pirms novietojiet to glabāšanā.

• Ievērojiet, lai akmens griešanas ierīci uzgla- bātu sausā vietā.

10. Lietošanas sākšana

• Uzstādiet akmens griešanas ierīci uz līdze- nas, cietas pamatnes.

• Atzīmējiet ar zīmuli lūzuma vietu uz akmens materiāla (3. att., poz. 1).

• Novietojiet akmens materiālu (3. att., poz. 1) pa vidu uz akmens griešanas ierīces paliktņa (3. att., poz. 2).

• Noregulējiet augšējā naža (3. att., poz. 4) augstumu ar regulēšanas vārpstu (3. att., poz. 5) tādā veidā, lai griešanas svira ar uz- liekamo cauruli (3. att., poz. 3) atrastos apt. 15° pret horizontāli, kad augšējais nazis (3. att., poz. 5) atrodas uz akmens materiāla.

• Pārbaudiet, vai augšējā naža (3. att., poz.

4) pozīcija sakrīt ar atzīmētās lūzuma svītras

• Spiediet griešanas sviru ar uzliekamo cauru- li (3. att., poz. 3), pieliekot vieglu līdz vidēju spēku uz leju uz akmens materiālu. Akmens materiāls lūzt pa lūzuma pozīciju.

• Novāciet visus lūzuma atlikumus no akmens griešanas ierīces detaļām. Augšējā un apakšējā naža griešana

• Naža maiņas laikā atskrūvējiet skrūves (4. att., poz. 1) pēc vajadzības uz augšējā vai apakšējā naža (4. att., poz. 2), izmantojot krusta skrūvgriezi.

• Pēc vajadzības izņemiet augšējo vai apakšē- jo nazi (4. att., poz. 2).

• Apgrieziet izņemto nazi un ievietojiet to atpa- kaļ akmens griešanas ierīcē tādā veidā, lai veselais naža asmens veidotu jaunu griezē- jmalu.

• Atkārtoti pievelciet visas skrūves (4. att., poz. 1). Heruntergeladen von manualslib.de Handbücher-Suchmachiene www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 62 | LV

11. Apkope un labošana

• Regulāri apkopiet ierīci, lai nodrošinātu ne- vainojamu darbību.

• Traucējumu gadījumā nekavējoties pārtrau- ciet ierīces darbību un uzticiet tās labošanu veikt pilnvarotam speciālistam.

• Pirms akmens griešanas ierīces katras iz- mantošanas reizes veiciet vizuālu pārbaudi.

• Pēc akmens griešanas ierīces katras lieto- šanas reizes izvāciet atkritumus un akmens atlikumus.

• Regulāri ieziediet vai ieeļļojiet visas kustīgās daļas ar smērvielu vai motoreļļu. Informācija par apkalpošanu Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: asmeni

• Nav noteikti jābūt piegādes komplektā!

12. Likvidācija un atkārtota

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bo- jājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem ma- teriāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pār- strādei. Jautājiet specializētā veikalā vai paš- valdībā!
