NAUDOJIMO INSTRUKCIJA DecoFlex SCHEPPACH

Siūlinis Pjūklas Vertimas iš originalaus eksploatavimo vadovo

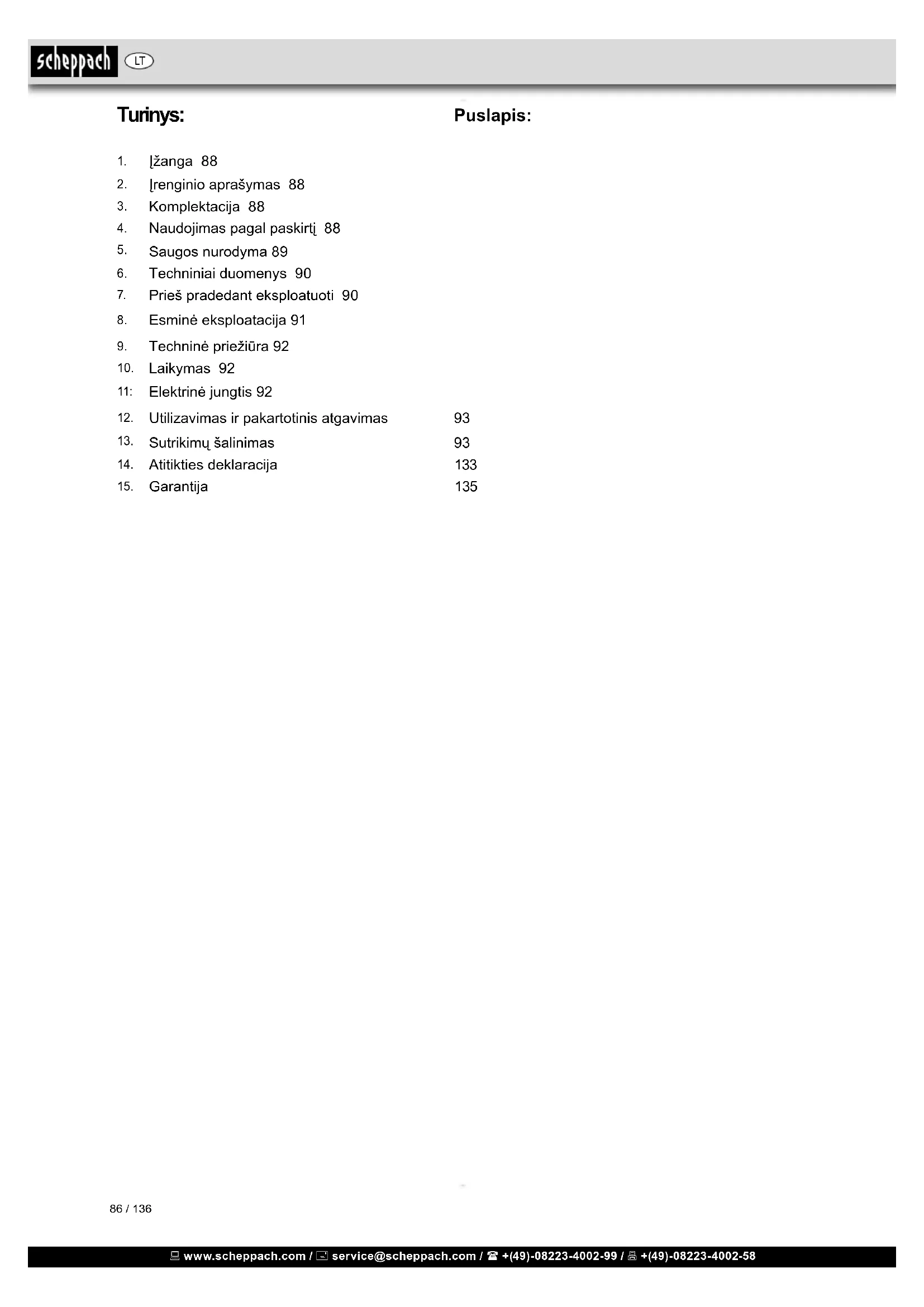

Siūlinis Pjūklas 86-93

Įrenginio aprašymas 88

Naudojimas pagal paskirtį 88

Techniniai duomenys 90

Esminė eksploatacija 91

Techninė priežiūra 92

Laikymas 92 11: Elektrinė jungtis 92

Utilizavimas ir pakartotinis atgavimas 93

Sutrikimų šalinimas 93

Garantija 135 LT www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 87 / 136 Simbolių ant įrenginio aiškinimas Įspėjimas – kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją. Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidaryti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto! Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įren- ginio pasišalinančių atplaišų, skiedrų arba dulkių, galima netekti regėjimo. LT www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 88 / 136

2. Įrenginio aprašymas (g. 1)

1 Suveržimo sraigtas: pjūklo geležtės nuėmimui. 2 Geležtės apsauga: apsaugo jūsų rankas nuo traumos. 3 Apdirbamo ruošinio laikiklis 4 Drožlių orpūtė: išlaiko apdirbamo ruošinio sritį nedulkėtą. 5 elektroninis greičio jungiklis deco 402: Greičio jungiklis 6 On/Off (įjungti/išjungti) jungiklis 7 Kampinė skalė: su šios skalės pagalba jūs galite sužinoti stalo kampinę padėtį. 8 Apšvietimas 9 Lankstus velenas su gręžimo rankena 10 Nustatymų matuoklis pjūklo geležtėms be kaiščio

• Išpakavę, patikrinkite visas dalis, ar transportuojant nebuvo pažeistos. Jei turite skundų, nedelsdami in- formuokite pardavėją.

• Vėlesni skundai nebus priimami.

• Patikrinkite, ar pristatytas pilnas komplektas.

• Prieš pradėdami naudoti, atidžiai perskaitykite šią eks- ploatavimo instrukciją ir susipažinkite su mechanizmu.

• Naudokite tik originalius scheppach priedus, taip pat naudojamas ir atsargines detales. Atsargines detales galite įsigyti iš specializuoto pardavėjo.

• Savo užsakymuose nurodykite mūsų dalies Nr., me- chanizmo modelį ir pagaminimo metus. m Dėmesio! Įrenginys ir pakavimo medžiagos nėra vaikų žais- las! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis!

4. Naudojimas pagal paskirtį

ET patikrinti mechanizmai atitinka visas galiojančias EB mašinų direktyvas, kaip ir visas taikomas direkty- vas kiekvienai mašinai .

• Mechanimzas turi būti eksploatuojamas tik techniškai puikiomis sąlygomis, laikantis jam skirto naudojimo taisyklių ir instrukcijų, esančių naudojimo vadove, ir tik asmenų, susipažinusių sus saugumo reikalavimais bei puikiai suprantančių visus pavojus dirbant su me- chanizmu. Bet kokie funkciniai sutrikimai, ypač susiję su mašinos saugumu, turi būti nedelsiant pašalinti.

• Turi būti laikomasi saugumo, darbo ir gamintojo prie- žiūros instrukcijų bei techninių duomenų, pateiktų ka- libravimuose ir išmatavimuose.

• Taip pat turi būti laikomasi susijusių saugumo techni- kos reikalavimų bei kitų visuotinai pripažintų saugumo technikos taisyklių.

• Mašina gali būti naudojama, prižiūrima ir valdoma tik asmenų, susipažinusių su ja ir apmokytų jos eksploa- tavimo ir procedūrų. Savavališki mechanizmo pakei- timai atleidžia gamintoją nuo bet kokios atsakomybės dėl kilusių nuostolių.

Gamintojas: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Gerbiamas kliente, linkime jums malonaus ir sėkmingo darbo su naujuoju scheppach siūliniu pjūklu malkoms. Pastabos: Pagal galiojantį atsakomybės už produkto kokybę įstaty- mą, šio mechanizmo gamintojas neatsako už žalą, patir- tą dėl šio įrenginio arba susijusią su juo, jei:

• įrenginys netinkamai prižiūrimas,

• nesilaikoma naudojimo instrukcijos,

• remonto darbus atliko neįgalioti specialistai,

• montuojamos arba keičiamos neoriginalios atsarginės dalys,

• įrenginys netinkamai naudojamas,

• sugenda elektros sistema, nes nesilaikoma elektri- nės dalies specikacijų ir reglamentų VDE 0100, DIN 57113 / VDE0113 nuostatų. Įspėjimas: Norint išvengti elektros, gaisro pavojaus arba įrankio su- gadinimo, naudokite tinkamą grandinės apsaugą. Jūsų grąžto spaustuvas yra sumontuotas gamykloje ir skirtas veikti esant 230 V įtampai. Pajunkite į 230 V/15 amp tipo grandinę ir naudokite 15 amp uždelsto veikimo saugiklį arba srovės pertraukiklį. Norint išvengti šoko arba gaisro, nedelsdami pakeiskite maitinimo laidą šiam esant nusi- dėvėjusiam, įpjautam arba kaip nors kitaip pažeistam. Patariame Perskaitykite visą eksploatavimo instrukcijos tekstą prieš montuodami ir paleisdami įrenginį. Ši eksploatavimo instrukcija leis jums susipažinti su me- chanizmu ir pasinaudoti visais parametrais, kad jis būtų tinkamai eksploatuojamas. Eksploatavimo instrukcijoje pateikiami svarbūs nurodymai, kaip saugiai, profesiona- liai ir ekonomiškai dirbti su įrenginiu, kaip išvengti pavojų, sumažinti remonto sąnaudas, prastovas ir kaip pagerinti įrenginio patikimumą bei tinkamumo naudoti laikotarpį. Be šios eksploatavimo instrukcijos saugos nuostatų, taip pat būtinai privalote laikytis ir jūsų šalyje galiojančių mechanizmo eksploatavimo specikacijų. Eksploatavi- mo instrukciją laikykite netoli mechanizmo plastikiniame aplanke, kad apsaugotumėte nuo purvo ir drėgmės. Kie- kvienas darbo pamainos operatorius, prieš pradėdamas dirbti, privalo perskaityti instrukciją ir rūpestingai jos lai- kytis. Mechanizmą eksploatuoti gali tik asmenys, išmo- kyti juo naudotis ir supažindinti su susijusiais pavojais. Dirbti įrenginiu gali tik asmenys, sulaukę nustatyto ma- žiausiojo amžiaus. Kartu su eksploatavimo instrukcijoje esančiomis saugos nuostatomis ir specialiais šalies įsta- tymais taip pat reikia laikytis visuotinai pripažintų medžio apdirbimo mechanizmų techninių reikalavimų. LT www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 89 / 136

• Nepersitempkite. Visą laiką išlaikykite tinkamą kojų atramą ir balansą.

• Kruopščiai prižiūrėkite įrankius. Išlaikykite pjovimo įrankius aštrius ir švarius dėl geresnės ir saugesnės eksploatacijos. Laikykitės instrukcijų dėl priedų tepimo ir keitimo. Periodiškai tikrinkite maitinimo kabelius ir, esant pažeidimo atvejui, leiskite įgaliotam aptarnavimo centrui juos pakeisti. Periodiškai tikrinkite prailginimo kabelius ir pažeistus pakeiskite. Išlaikykite rankenas sausas, švarias ir netepaluotas.

• Atjunkite įrankius. Atjunkite įrankius nuo maitinimo šal- tinio kuomet jų nenaudojate, prieš aptarnaujant ir kei- čiant priedus, tokius kaip geležtes, grąžtus, pjoviklius.

• Pašalinkite reguliuojančius varžtus ir veržliarakčius. Įpraskite tikrinti, ar raktai ir reguliuojantys veržliarak- čiai yra patraukti nuo įrankio prieš jį paleidžiant.

• Išvenkite nenumatyto paleidimo. Užtikrinkite, kad jun- giklis yra “off” padėtyje, kuomet kišate laidą į maitini- mo lizdą.

• Naudokite lauko prailginimo laidus. Kuomet su įran- kiu dirbama lauko sąlygomis, naudokite tik lauko są- lygoms skirtus ir atitinkamai paženklintus prailginimo laidus.

• Likite budrūs. Stebėkite ką darote, vadovaukitės svei- ku protu ir nedirbkite su įrankiu kai esate pavargęs.

• Patikrinkite pažeistas dalis. Prieš tolimesnį darbą su įrankiu, turi būti kruopščiai patikrinta ir įsitikinta, kad jis veiks tinkamai ir atliks savo numatytas funkcijas. Pati- krinkite judančių dalių lygumą, jų pritvirtinimą, lūžius, sumontavimą ir bet kurias kitas sąlygas, kurios gali paveikti jų funkcionalumą. Pažeista apsaugos priemo- nė ar kita detalė turi būti tinkamai suremontuota arba pakeista įgaliotam aptarnavimo centre, jeigu šis ins- trukcijos vadovas nenurodo kitaip. Nenaudokite įran- kio, jei jungiklis neįsijungia arba neišsijungia.

• Įspėjimas. Naudojimas bet kokio priedo arba prietai- so, nenurodyto šitam instrukcijos vadove, gali sukelti asmeninės traumos pavojų.

• Leiskite savo įrankį remontuoti tik kvalikuotam as- meniui . Šis elektrinis įrankis atitinka visus jam skir- tus saugumo reikalavimus. Remonto darbai turi būti atliekami tik kvalikuoto asmens naudojant originalias atsargines detales, ko nesilaikant gali kilti rimtas pa- vojus naudotojo sveikatai. Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su me- dicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

• Mašina gali būti eksploatuojama tik su originaliais ga- minto pateiktais priedais ir įrankiais.

• Bet koks kitas naudojimas nėra leidžiamas. Gaminto- jas nėra atsakingas už bet kokius nuostolius, kilusius dėl neautorizuoto naudojimo operatorius pats prisiima visą atsakomybę dėl kilusios rizikos Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas nau- dojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

ĮSPĖJIMAS! Naudojant elektrinius įrankius, turi būti visuomet laikomasi pagrindinių saugumo reikalavi- mų, kad išvengti gaisro, elektrinio šoko arba asme- ninės traumos pavojų.

• Prieš pradėdami dirbti šiuo įrenginiu, perskaitykite visą instrukciją. Išsaugokite šią instrukciją ateičiai.

• Išlaikykite švarią darbinę vietą. Užgriozdinta aplinka ir darbastaliai yra traumų šaltiniai.

• Atsižvelkite į darbo vietos aplinką. Nelaikykite įrankių lietuje. Nenaudokite įrankių drėgnose vietose. Išlaiky- kite darbinę vietą gerai apšviestą. Nenaudokite įrankių arti degių skysčių arba dujų.

• Saugokitės elektrinio šoko. Venkite kontakto su įže- mintais paviršiais.

• Laikykite kitus asmenis nuošaliau. Neleiskite kitiems asmenims, ypač vaikams, dirbti su įrankiu, liesti jį arba prailginimo laidą bei laikykite juos atokiau nuo darbo vietos.

• Sandėliuokite nenaudojamus įrankius. Kuomet nenau- dojami, įrankiai turi būti laikomi sausoje saugioje vie- toje, nepasiekiamoje vaikams.

• Neperspauskite įrankio. Jis atliks savo užduotį geriau ir saugiau tuo režimu, kuriam jis buvo pritaikytas.

• Naudokite tinkamą įrankį. Nemėginkite smulkiais įran- kiais atlikti užduoties, kuriai skirtas stambus įrankis . Nenaudokite įrankių tiems tikslams, kuriems jie nėra pritaikyti (pvz. nenaudokite diskinio pjūklo medžio ša- kų ar rąstų pjovimui).

• Renkitės tinkamai. Nedėvėkite laisvų drabužių ar juve- lyrinių dirbinių – jie gali įsipainioti į judančias mecha- nizmo dalis. Dirbant lauke, rekomenduojama neslys- tanti avalynė. Ilgiems plaukams apsaugoti, dėvėkite apsauginį plaukų apdangalą.

• Naudokite apsauginę įrangą. Naudokite apsauginius akinius. Naudokite veido arba dulkių kaukę jeigu pjo- vimo operacijos sukelia dulkes.

• Prijunkite dulkių išsiurbimo įrangą. Jeigu dulkių išsi- urbimo ir surinkimo prietaisai yra pateikti, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami.

• Nepažeiskite laido. Niekada netraukite už maitinimo kabelio, norint ištraukti jį iš lizdo. Laikykite laidą ato- kiau nuo karščio, tepalo ir aštrių paviršių.

• Dirbkite saugiai. Kur įmanoma naudokite gnybtus ar- ba spaustuvą, kad išlaikyti ruošinį. Tai yra saugiau nei naudoti jūsų rankas. LT www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 90 / 136

6. Techniniai duomenys

deco-ex Siuntos apimtis Siūlinis pjūklas Lankstus velenas Priedų rinkinys Eksploatavimo instrukcija Techniniai duomenys Išmatavimai Ilgis x Plotis x Aukštis mm 630 x 320 x 380 Darbastalio dydis mm ø 255 x 415 Pjūklo geležtės ilgis

Pjovimo aukštis maks.

Darbinis gylis mm 405 Kėlimo judėjimas mm 15 Kėlimo greitis 1/min (elektroninis) 550 – 1650 Darbastalio įstrižas reguliavimas kairėn laipsniais 0° – 45° Svoris kg 15,0 Siurbimas ø mm

Variklis Elektrinis variklis 230-240 V~/50 Hz Energijos suvartojimas P1 W

Garso slėgio lygis operatoriaus ausiai, išmatuotas remiantis DIN 45635, varikliui dirbant maksimaliu greičiu tuščiąja eiga 77,3 dB (A)

7. Prieš pradedant eksploatuoti

Pjūklo darbastalio montavimas, 2 Fig. Kampinės skalės nustatymas

• Atleiskite žvaigždinį mygtuką (A) ir nustatykite pjūklo darbastalį (B) stačiu kampu (C) pjūklo geležtės at- žvilgiu.

• Naudokite 90° kampainį, kad nustatyti statų kampą tarp geležtės ir darbastalio. Pjūklo ašmenys turi sto- vėti 90° kampu.

• Vėl užveržkite žvaigždinį mygtuką, kuomet atstumas tarp geležtės ir 90° kampainio yra minimalus . Dar- bastalis tuomet turi stovėti 90° kampu pjūklo ašme- nims.

• Atleiskite sraigtinį ksatorių ir nustatykite indikatorių į nulinę padėtį. Užveržkite sraigtą. Prašome įsidėmėti: kampinė skalė yra naudinga papildomos įrangos da- lis, tačiau neturėtų būti naudojama preciziniam darbui. Naudokite medienos atliekas pjūklo testams, jeigu rei- kia, reguliuokite darbastalį. Pastaba: Darbastalis neturėtų stovėti ant variklio bloko – tai gali sukelti nepageidaujamą triukšmą.

• Šis siūlinis pjūklas yra pritaikyas dirbti tik sausomis sąlygomis ir tik patalpų viduje.

• Nelaikykite rankomis pjaunamų per daug smulkių me- džiagos detalių, esančių geležtės apsaugos išorėje.

• Išvenkite nepatogių rankos judesių, kuomet netikėtas slystelėjimas gali stumtelėti ranką geležtės link .

• Visada naudokite geležtės apsaugą, kad išvengti trau- mos dėl geležtės lūžio.

• Niekada nepalikite siūlinio pjūklo įjungto darbo aplin- koje 01), arba prieš tai, kol mechanizmas visiškai su- stojo.

• Neatlikite planavimo, surinkimo arba paruošimo darbų ant stalo kol pjaunamasis įrankis vis dar veikia.

• Niekada nejunkite siūlinio pjūklo kol stalas neišvaly- tas nuo visų objektų (įrankių, medžio atliekų ir t.t.), iš- sskyrus apdirbamą detalę ir su ja susijusį tiekimą arba operacijai reikalingus palaikymo prietaisus. Liekamieji pavojai Mašina buvo pagaminta naudojant modernias tech- nologijas ir vadovaujantis pripažintais saugumo rei- kalavimais. Vis tik, kai kurie liekamieji pavojai gali egzistuoti.

• Ilgi plaukai ir laisvi drabužiai gali būti pavojaus šaltinis, kuomet apdirbamas ruošinys sukasi. Dėvėkite asmeni- nes apsaugos priemones, tokias kaip plaukų tinklelis ir aptempti tinkami darbo drabužiai.

• Pjūklo dulkės ir medienos skiedros gali būti pavojin- gos. Dėvėkite asmenines apsaugos priemones, tokias kaip apsauginiai akiniai ir dulkių kaukė.

• Netinkamų ar pažeistų maitinimo laidų naudojimas gali lemti eletros srovės sukeltas traumas.

• Netgi laikantis visų saugumo priemonių, kai kurie plika akimi nepastebimi pavojai vis dar gali išlikti.

• Liekamieji pavojai gali būti sumažinti laikantis “Saugos nurodymų”, “Tinkamo naudojimo” instrukcijų ir viso eksploatavimo vadovo.

• Be reikalo neperspauskite mašinos - pernelyg didelis pjovimo slėgis gali lemti geležtės spartų nusidėvėjimą ir eksploatacinių savybių sumažėjimą darbo proceso užbaigimo ir pjovimo tikslumo srityse.

• Išvenkite netikėto paleidimo - nespauskite paleidimo mygtuko, kai jungiate kištuką į lizdą. Padėkite šias saugos nuorodas į saugią vietą. LT www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 91 / 136

• Lengvai spauskite viršutinę rankeną (M) žemyn (10 g.).

• Tada išimkite pjūklo ašmenis stumdami juos aukštyn iš suportų ir per prieigos perforaciją stale. A 2 Pjūklo geležtės įdėjimas:

• Įdėkite pjūklo geležtę su dviem adapteriais į apatinį suportą, kitą galą įdėdami į viršutinį suportą .

• Lengvai paspauskite viršutinę rankeną (M) žemyn (g

10) prieš ją sukabindami.

• Užveržkite geležtę tvirtinančio varžto (1) (g. 7) pa- galba sukdami pagal laikrodžio taisyklę. Patikrinkite geležtės priveržimą. Tęskite sukimą pagal laikrodžio rodyklę, norėdami geležtę suveržti dar labiau. B. Pjūklo geležtė su kaiščiais B 1 Pjūklo geležtės išėmimas, 7 + 8 g.

• Ištraukite pjūklo geležtę pirma atsukdami tvirtinantį varžtą (1).

• Išimkite pjūklo geležtę iš viršutinio ir apatinio supor- tų lengvai spausdami pjūklo apatinę rankeną žemyn (10 g.). B 2 Pjūklo geležtės įdėjimas 7, 9-11 g

• Palikite vieną pjūklo geležtės galą perkištą per per- foraciją stale ir įkiškite pjūklo geležtės kaiščius į įpjo- vą . Pakartokite šią procedūrą viršutiniam geležtės suportui.

• Prieš ją sukabindami, lengvai spustelėkite pjūklo vir- šutinę rankeną žemyn. (9 Fig; 10)

• Patikrinkite geležtės kaiščių padėtį suportuose (11 g).

• Priveržkite geležtę tvirtinančio varžto pagalba. Pa- tikrinkite geležtės priveržimą. Tęskite sukimą pagal laikrodžio rodyklę, norėdami geležtę suveržti dar la- biau. (7 Fig.)

8. Esminė eksploatacija

• Siūlinis pjūklas yra iš esmės “pjovimo kreive įrankis”, bet taip pat gali atlikti tiesius ir kampinius pjūvius. Su- sipažinkite su sekančiomis svarbiomis jo ypatybėmis prieš eksploatuodami pjūklą.

• Pjūklas automatiškai nepjauna medienos. Jūs turite stumti medieną prieš pjūklo geležtę rankų pagalba.

• Pjovimo procesas vyksta tik tuomet, kai geležtė lei- džiasi žemyn.

• Lengvai stumkite medieną prieš pjūklo geležtę, nes jos dantys yra maži ir pjauna ruošinį tik besileisdami žemyn.

• Visi asmenys, dirbantys su pjūklu, turi būti apmokyti. Pjūklo geležtė gali lengvai lūžti apmokymų metu, kol operatorius vis dar nėra susipažinęs su pjūklu.

• Pjūklas yra gerausiai pritaikytas medienos plokštėms, plonesnėms nei 2,5 cm.

• Stumkite medieną ypatingai lėtai prieš geležtę ir išven- kite staigių pjovimo judesių kreive, jeigu norite apsau- goti pjūklo geležtę nuo lūžimo pjaunant storesnes nei 2,5 cm medienos plokštes. Horizontalus pjūklo darbastalis ir įstrižiniai pjūviai, 2+3 Fig.

• Pjūklo darbastalis gali būti nustatytas į 450 įstrižinę padėtį arba paliktas horizontalioje padėtyje.

• Jūs galite nustatyti apytikslį nuolydžio kampą nau- dodami kampinę skalę, esančią po darbastaliu. No- rėdami tikslesnių nustatymų, naudokite medienos atliekas pjūklo testams; jeigu reikia, reguliuokite darbastalį. Geležtės apsaugos surinkimas, 4 g. Sumontuokite geležtės apsaugą prie laikiklio kaip paro- dyta diagramoje. Užsukite varžtus naudodami varžtą ir poveržlę.

• Užkelkite pjūklą ant korpuso ir bazės ir pastumkite jį ant darbastalio.

• Susipažinkite su pjūklo eksploatavimo detalėmis ir ypatybėmis. Pjūklo montavimas ant darbastalio, 5 Fig.

• Darbastalis, pagamintas iš medžio masyvo yra ge- resnis nei pagamintas iš faneros, nes fanera labiau perteikia trukdančias vibracijas ir triukšmą.

• Būtini įrankiai ir smulkios detalės, reikalingos sumon- tuoti pjūklą ant darbastalio, nėra pateikti su pjūklu. Todėl naudokite įrangą, atitinkančią bent jau tokius reikalavimus: E- Pjūklo korpusas F- Putplasčio gabalas G- Darbastalis H-Plokščias tarpiklis I-Šešiakampė veržlė J- Kontrveržlė K- Šešiakampis varžtas Kiekio aprašymas 4 Šešiakampiai varžtai (6mm) 1/4-20 x ilgio 4 Plokšti tarpikliai (7mm) 9/321.0 4 Poveržlės (7mm) 9/321.0. 8 Šešiakampės veržlės (6 mm) 1/4-20 Visų pirma, išgręžkite skyles baziniame paviršiuje ir ta- da įkiškite varžtus.

• Putplasčio gabalas triukšmo sumažinimui taip pat nėra pateiktas pakuotėje su pjūklu. Nepaisant to, mes pri- mygtinai reikalaujame jį naudoti, idant sumažinti vi- bracijas ir triukšmą iki minimumo. Idealus dydis yra 400 x 240 mm.

PJŪKLO GELEŽČIŲ KEITIMAS

Įspėjimas: Išjunkite pjūklą ir ištraukite maitinimo tie- kimo kištuką prieš montuojant pjūklo geležtes, kad išvengti traumų, sukeltų nelaukto pjūklo paleidimo. A. Plokščios pjūklo geležtės, 6 g. Plokščioms pjūklo geležtėms naudokite adapterį. Pjūklo geležtė yra ksuojama Allen varžtais. A 1 Pjūklo geležtės nuėmimas, 7+8, 10 g.

• Išimkite pjūklo geležtę stumdami stumdami stalo įdė- klą į viršų, tada atsukite tvirtinantį varžtą (1). LT www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 92 / 136 Pjūklo rankenos guoliai

• Tepkite pjūklo rankenos guolius kas 50 valandų. Se- kite nurodymus (15 Fig.).

• Pasukite pjūklą į šoną

• Papilkite su kaupu SAE 20 alyvos ant veleno galo ir bronzinių guolių.

• Leiskite tepančiai alyvai nusistovėti per naktį.

• Pakartokite šią procedūrą kitą dieną kitai pjūklo pusei. Įrenginio viduje nėra jokių kitų dalių, kurias reikia tech- niškai prižiūrėti. Specialūs priedai Geležtė su kakliuku – universali mm 135 x 2,0 x 0,25 Z 10 1 rinkinys = 6 detalės, Straipsnio Nr. 8800 0011 Geležtė su kakliuku – medienai/plastikui mm 135 x 2,0 x 0,25 Z 7 1 rinkinys = 6 detalės, Straipsnio Nr. 8800 0012 Geležtė su kakliuku – medienai mm 135 x 3,0 x 0,5 Z 4 1 rinkinys = 6 detalės, Straipsnio Nr. 8800 0013 Aptarnavimo informacija Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusi- dėvi, arba yra reikalingos kaip darbinė medžiaga. Besidėvinčios detalės*: Anglies šepetėliai, pjūklo gelež- tė, stalo plokštės įdėklai; trapecinis diržas

• netiekiamos kartu su prietaisu!

Laikykite įrenginį ir jo priedus tamsioje, sausoje, apsau- gotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Op- timali laikymo temperatūra yra nuo 5 iki 30 ˚C. Laikykite elektrinį įrankį originalioje pakuotėje.

11. Elektrinė jungtis

Įmontuotas elektrinis variklis yra pilnai sujungtas ir paruoštas eksploatacijai. Kliento jungtis į energijos tiekimo sistemą ir bet ko- kie naudojami prailginimo kabeliai turi atitikti vieti- nius reikalavimus. SVARBI PASTABA: Perkrovos atveju variklis yra automatiškai išjungiamas. Variklis gali būti vėl įjungtas po tam tikro atvėsimo laiko- tarpio, kuris nera apibrėžtas.

PAŽEISTI ELEKTRINĖS JUNGTIES KABELIAI

Elektrinės jungties kabeliai dažnai patiria izoliacinių pa- žeidimų. Galimos to priežastys yra šios:

• Per ilgą laiką pjūklo geležtės dantys atšimpa, pati ge- ležtė turi būti pakeista nauja. Pjūklo geležtės tinkamos eksploatuoti nuo ½ iki 2 operacinio tinkamumo laiko, priklausomai nuo medienos rūšies.

• Pasistenkite, kad pjūklo geležtė pjautų pagal medžio suaugimo pluoštą, kad išgauti teisingą pjūvį.

• Pjūklo greitis turi būti sumažintas iki minimumo pjau- nant vertingus ir spalvotuosius metalus.

Įspėjimas: Išjunkite pjūklą ir ištraukite maitinimo tiekimo kištuką prieš montuojant pjūklo geležtes, kad išvengti traumų, sukeltų nelaukto pjūklo palei- dimo.

• Šis pjūklas taip pat yra pritaikytas vidiniams pjūviams, kurie neprasideda apdirbamo ruošinio krašte. Tęskite kaip nurodyta žemiau:

• Išgręžkite 6 mm skylę ruošinyje.

• Atlaisvinkite geležtės įtempiklį ir pašalinkite įtempimą geležtėje .

• Pastatykite gręžinį ant pjūklo ašmenų angos darbasta- lyje .

• Įmontuokite pjūklo geležtę per skylę apdirbamame ruošinyje ir per darbinės geležtės angą bei prisukite geležtę prie laikiklių

• Kuomet baigėte vidinį pjūvį, išimkite pjūklo geležtę ir po to nuimkite apdirbamą ruošinį nuo darbastalio. Lankstus velenas, 12-14 Fig.

• Nuimkite apsauginį dangtelį nuo sraigtinės įvorės (13 Fig.).

• Pastatykite lankstų veleną ant sraigtinės įvorės (14 Fig.).

• Suveržkite įrankį grąžto laikiklyje (D 3.2).

• Tvirtai laikykite sraigtinį veleną už rankenos ir įjunkite greičio kontrolę.

• Baigę darbą, nuimkite lankstų veleną ir įdėkite apsau- ginį dangtelį atgal į vietą.

• Dėmesio: Dirbant su lanksčiu velenu, uždenkite pjūklo geležtę apsauginiu gaubtu.

9. Techninė priežiūra

Įspėjimas: Laikantis eksploatacinio saugumo taisy- klių, visada išjunkite pjūklą ir ištraukite kištuką iš maitinimo tinklo prieš atliekant priežiūros darbus. Bendra Retkarčiais nuvalykite nuo įrenginio šluoste skiedras ir dulkes. Pakartotinas tepalo sluoksnio papylimas ant darbastalio leidžia lengviau stumti apdirbamą ruošinį link geležtės. Variklis Maitinimo tinklo kabelis turi būti nedelsiant pakeistas jei jis buvo ištrauktas, prakirstas ar kaip kitaip pažeistas. Netepkite variklio guolių arba vidinių dalių! LT www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 93 / 136

• Pajungimas į maitinimo tinklą turi būti apsaugotas 16 A uždelsto veikimo lydžiuoju saugikliu. Mechanizmą pajungti ir jo elektrinę įrangą remontuoti yra leidžiama tik kvalikuotam elektrikui . Kreipimosi į mus atveju prašome pateikti sekančius duo- menis:

• Varikliui teikiamos srovės tipas

• Duomenys, nurodyti ant variklio našumo plokštelės

• Duomenys, nurodyti ant jungiklio našumo plokštelės

• Jeigu variklis turi būti grąžinamas, jis visada turi būti išsiųstas su pilnu varomuoju bloku ir jungikliu.

12. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeidimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba grąžinti į medžiagų cirkuliacijos ciklą. Įrenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administra- cijos skyriuje!

• Įgnybimo taškai, kuomet jungiamieji kabeliai yra ve- dami per langą ar durų tarpus.

• Kilpos, atsiradusios dėl neteisingo jungiamojo kabelio sujungimo ar pravedimo.

• Įpjovos, atsiradusios pervažiavus ar užlipus ant jun- giamojo kabelio.

• Izoliaciniai pažeidimai, atsiradę traukiant laidą iš sie- ninio lizdo su papildoma jėga.

• Įtrūkiai, atsiradę dėl senėjančios izoliacijos. Tokie pažeisti elektrinės jungties kabeliai neturėtų būti naudojami, nes izoliaciniai pažeidimai padaro juos ypa- tingai pavojingais. Reguliariai tikrinkite elektrinės jungties kabelius dėl pa- žeidimų. Įsitikinkite, kad laidas yra atjungtas nuo maitini- mo šaltinio prieš tikrinant. Elektrinės jungties kabeliai turi atitikti jūsų šalyje galio- jančius reikalavimus. VIENFAZIS VARIKLIS

• Maitinimo tinklo įtampa turi sutapti su įtampos duo- menimis, nurodytais ant variklio našumo plokštelės.

• Prailginimo kabeliai iki 25 m turi turėti ne mažesnį nei

13. Sutrikimų šalinimas

Įspėjimas: Eksploatacinei saugai užtikrinti, prieš pradėdami remonto darbus, pjūklą visada išjunkite ir ištraukite tinklo kištuką. Klaida Galima priežastis Šalinimas Lūžta pjūklo geležtės Blogai nustatytas įtempis Nustatykite tinkamą įtempį. Per didelė apkrova Tiekite ruošinį lėčiau. Netinkamo tipo pjūklo geležtė Naudokite tinkamas pjūklo geležtes. Ruošinys tiekiamas netiesiai Stenkitės nespausti iš šono Variklis neveikia Pažeistas tinklo kabelis Pakeiskite sugedusias dalis. Sugedęs variklis Susisiekite su klientų aptarnavimo tarnyba. Nemėginkite remontuoti variklio savarankiškai. Tai turėtų atlikti įgaliotas kvalikuotas personalas. Vibracija ĮSIDĖMĖKITE: Veikiant varikliui, normaliuoju režimu pjūklas šiek tiek vibruoja.

Blogai sumontuotas pjūklas Norėdami sumontuoti pjūklą, žr. 7 skirsnį „Eksploatacijos pradžia“ žinyne. Netinkamas padėklas Kuo sunkesnis darbastalis, tuo mažesnė vibracija. Stalas iš aukštos kokybės presuoto kartono visada vibruoja labiau nei iš medžio masyvo. Pasirinkite tinkamą darbastalį, vadovaudamiesi sveiku protu. Darbastalis neprisuktas arba priglunda prie variklio Priveržkite žvaigždės formos rankenėlę. Variklis tvirtai neprisuktas Tvirtai prisukite variklį Pjūklo geležtė pasisuka. Netiesiai išlygiuota. Neišlygiuoti laikikliai Atsukite varžtus, kuriais laikikliai pritvirtinti prie gembės. Nustatykite laikiklius į vertikalią padėtį ir vėl priveržkite varžtus. LT www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 94 / 136 Satura rādītājs: Lappuse:

Tik ES šalims. Nemesti elektros prietaisų kartu su kitomis namų ūkio atliekomis! Pagal Europos Sąjungos direktyvą 2012/19/EU dėl elektros ir elektroni- nės įrangos atliekų ir jos vykdymo pagal nacionalinius įstatymus elektros įrankius, kurių tinkamumo naudoti laikas pasibaigė, reikia surinkti atskirai ir perduoti aplinkai nekenksmingo pakartotinio perdirbimo įmonei.
