AD 6020 - Piekarnik ADLER - Bezpłatna instrukcja obsługi

Typ produktu	Piekarnik z płytami grzewczymi
Marka	Adler
Model	AD 6020
Zasilanie	220-240 V ~ 50/60 Hz
Całkowita moc znamionowa	3200 W (piekarnik 1500 W, płyta 1000 W + 700 W)
Całkowita moc maksymalna	4600 W (piekarnik 2500 W, płyta 1200 W + 900 W)
Pojemność piekarnika	36 L
Minutnik	60 minut z dźwiękiem
Tryby gotowania	Termoobieg, góra + dół, grill, rotisserie, kombinacje
Płyty grzewcze	2 płyty (lewa i prawa) z niezależnym wyborem
Dołączone akcesoria	Blacha do pieczenia, grill barbecue, wrzeciono rotisserie z szpikulcami, uchwyty
Drzwi	Szkło odporne na ciepło
Lampki kontrolne	Dwie lampki dla płyt, jedna dla piekarnika
Klasa ochronności	Klasa I (uziemienie)
Przeznaczenie	Domowe, wyłącznie wewnątrz pomieszczeń
Konserwacja i czyszczenie	Czyścić wilgotną szmatką; nigdy nie zanurzać; czyścić akcesoria ręcznie płynem do mycia naczyń
Bezpieczeństwo	Nie przykrywać podczas pracy; trzymać z daleka od materiałów łatwopalnych (30 cm); używać rękawic ochronnych
Naprawialność	Naprawić u autoryzowanego specjalisty; nie otwierać samodzielnie
Ochrona środowiska	Nie wyrzucać do odpadów domowych; poddać recyklingowi w punkcie zbiórki

Często zadawane pytania - AD 6020 ADLER

Jaka jest całkowita moc piekarnika Adler AD 6020?

Całkowita moc znamionowa wynosi 3200 W, a maksymalna 4600 W. Sam piekarnik może osiągnąć 2500 W w trybie maksymalnym.

Jak używać płyt grzewczych?

Postaw naczynie z płaskim i suchym dnem na płycie, ustaw pokrętło wyboru (lewa, prawa lub obie) oraz minutnik. Lampka kontrolna zapala się podczas pracy.

Czy mogę używać piekarnika w trybie ciągłym bez minutnika?

Tak, ale minutnik jest mechaniczny (max 60 minut). Do dłuższego użytkowania ustaw go na żądany czas; po upływie czasu wyda dźwięk. Aby wyłączyć, obróć pokrętło trybu do pozycji OFF.

Jak zamontować rotisserie?

Nawlecz szpikulce na wrzeciono, przebij produkt, umocuj szpikulce z obu stron, umieść wrzeciono w piekarniku (kwadratowe po prawej, ostre po lewej), a następnie wybierz tryb rotisserie (2. lub 3.) i ustaw temperaturę oraz minutnik.

Co zrobić, jeśli drzwi szklane się stłuką?

Nie używać urządzenia. Zlecić wymianę szkła autoryzowanemu specjaliście. Unikać polewania zimną wodą gorących drzwi.

Jakie naczynia nadają się do płyt?

Używaj naczyń z płaskim, czystym i suchym dnem, o powierzchni co najmniej równej powierzchni płyty, aby uniknąć strat energii.

Jak wyczyścić piekarnik po użyciu?

Odłącz i pozostaw do ostygnięcia. Czyść zewnętrzną część wilgotną szmatką, drzwi szklane miękką gąbką i płynem do naczyń. Nigdy nie zanurzaj piekarnika.

Czy piekarnik może być używany na zewnątrz?

Nie, to urządzenie jest przeznaczone wyłącznie do użytku domowego wewnątrz pomieszczeń. Nie wystawiać na deszcz, słońce ani wilgoć.

Co zrobić w przypadku przegrzania lub zapachu spalenizny?

Natychmiast wyłącz piekarnik, obracając pokrętło trybu do OFF, odłącz i pozostaw do ostygnięcia. Sprawdź, czy otwory wentylacyjne nie są zablokowane. Jeśli problem nie ustąpi, skontaktuj się ze specjalistą.

Jakie akcesoria są dołączone do piekarnika?

Piekarnik jest dostarczany z blachą do pieczenia, grillem barbecue, wrzecionem rotisserie, dwiema parami szpikulców, uchwytem do blachy i uchwytem do grilla.

INSTRUKCJA OBSŁUGI AD 6020 ADLER

(PL) instrukcja obsługi - 136

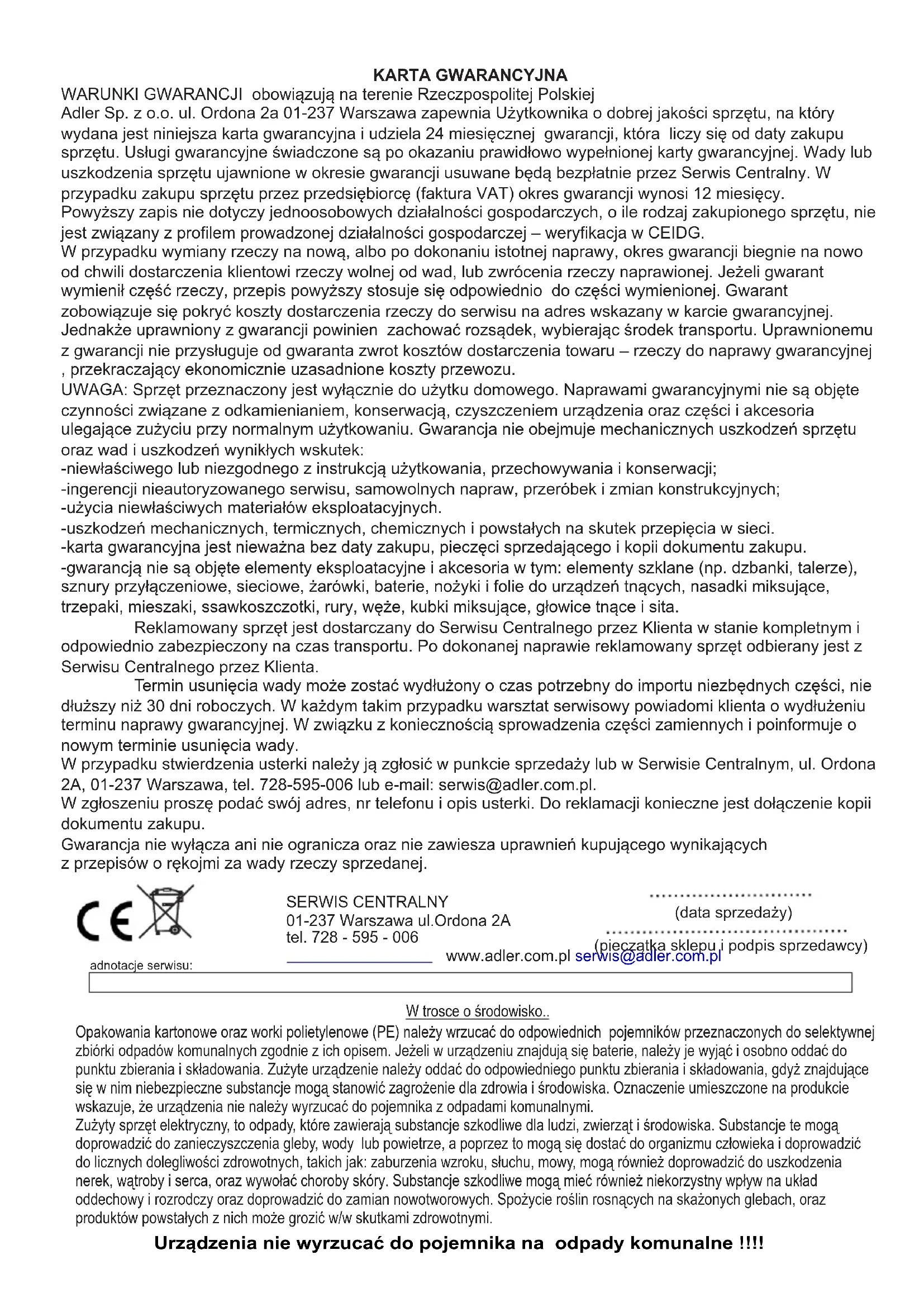

WARUNKI GWARANCJI obowiązują na terenie Rzeczpospolitej Polskiej

Adler Sp. z o.o. ul. Ordona 2a 01-237 Warszawa zapewnia Użytkownika o dobrej jakości sprzętu, na który wydana jest niniejsza karta gwarancyjna i udziela 24 miesięcznej gwarancji, która liczy się od daty zakupu sprzętu. Usługi gwarancyjne świadczone są po okazaniu prawidłowo wypełnionej karty gwarancyjnej. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji usuwane będą bezpłatnie przez Serwis Centralny. W przypadku zakupu sprzętu przez przedsiębiorcę (faktura VAT) okres gwarancji wynosi 12 miesięcy.

Powyższy zapis nie dotyczy jednoosobowych działalności gospodarczych, o ile rodzaj zakupionego sprzętu, nie jest związany z profilem prowadzonej działalności gospodarczej – weryfikacja w CEIDG.

W przypadku wymiany rzeczy na nową, albo po dokonaniu istotnej naprawy, okres gwarancji biegnie na nowo od chwili dostarczenia klientowi rzeczy wolnej od wad, lub zwrócenia rzeczy naprawionej. Jeżeli gwarant wymienił część rzeczy, przepis powyższy stosuje się odpowiednio do części wymienionej. Gwarant zobowiązuje się pokryć koszty dostarczenia rzeczy do serwisu na adres wskazany w karcie gwarancyjnej.

Jednakże uprawniony z gwarancji powinien zachować rozsądek, wybierając środek transportu. Uprawnionemu z gwarancji nie przysługuje od gwaranta zwrot kosztów dostarczenia towaru – rzeczy do naprawy gwarancyjnej, przekraczający ekonomicznie uzasadnione koszty przewozu.

UWAGA: Sprzęt przeznaczony jest wyłącznie do użytku domowego. Naprawami gwarancyjnymi nie są objęte czynności związane z odkamienianiem, konserwacją, czyszczeniem urządzenia oraz części i akcesoria ulegające zużyciu przy normalnym użytkowaniu. Gwarancja nie obejmuje mechanicznych uszkodzeń sprzętu oraz wad i uszkodzeń wynikłych wskutek:

-niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania i konserwacji;

-ingerencji nieautoryzowanego serwisu, samowolnych napraw, przeróbek i zmian konstrukcyjnych;

-użycia niewłaściwych materiałów eksploatacyjnych.

-uszkodzeń mechanicznych, termicznych, chemicznych i powstałych na skutek przepięcia w sieci.

-karta gwarancyjna jest nieważna bez daty zakupu, pieczęci sprzedającego i kopii dokumentu zakupu.

-gwarancją nie są objęte elementy eksploatacyjne i akcesoria w tym: elementy szklane (np. dzbanki, talerze), sznury przyłączeniowe, sieciowe, żarówki, baterie, nożyki i folie do urządzeń tnących, nasadki miksujące, trzepaki, mieszaki, ssawkoszczotki, rury, węże, kubki miksujące, głowice tnące i sita.

Reklamowany sprzęt jest dostarczany do Serwisu Centralnego przez Klienta w stanie kompletnym i odpowiednio zabezpieczony na czas transportu. Po dokonanej naprawie reklamowany sprzęt odbierany jest z Serwisu Centralnego przez Klienta.

Termin usunięcia wady może zostać wydłużony o czas potrzebny do importu niezbędnych części, nie dłuższy niż 30 dni roboczych. W każdym takim przypadku warsztat serwisowy powiadomi klienta o wydłużeniu terminu naprawy gwarancyjnej. W związku z koniecznością sprowadzenia części zamiennych i poinformuje o nowym terminie usunięcia wady.

W przypadku stwierdzenia usterki należy ją zgłosić w punkcie sprzedaży lub w Serwisie Centralnym, ul. Ordona 2A, 01-237 Warszawa, tel. [phone] lub e-mail: [e-mail].

W zgłoszeniu proszę podać swój adres, nr telefonu i opis usterki. Do reklamacji konieczne jest dołączenie kopii dokumentu zakupu.

Gwarancja nie wyłącza ani nie ogranicza oraz nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

SERWIS CENTRALNY

01-237 Warszawa ul. Ordona 2A

tel. 728 - 595 - 006

(data sprzedaży)

adnotacje serwisu:

(pieczatka sklepu i podpis sprzedawcy) [e-mail]

W trosce o środowisko..

Opakowania kartonowe oraz worki polietylenowe (PE) należy wrzucać do odpowiednich pojemników przeznaczonych do selektywnej zbiórki odpadów komunalnych zgodnie z ich opisem. Jeżeli w urządzeniu znajdują się baterie, należy je wyjąć i osobno oddać do punktu zbierania i składowania. Zużyte urządzenie należy oddać do odpowiedniego punktu zbierania i składowania, gdyż znajdujące się w nim niebezpieczne substancje mogą stanowić zagrożenie dla zdrowia i środowiska. Oznaczenie umieszczone na produkcie wskazuje, że urządzenia nie należy wyrzucać do pojemnika z odpadami komunalnymi.

Zużyty sprzęt elektryczny, to odpady, które zawierają substancje szkodliwe dla ludzi, zwierząt i środowiska. Substancje te mogą doprowadzić do zanieczyszczenia gleby, wody lub powietrze, a poprzez to mogą się dostać do organizmu człowieka i doprowadzić do licznych dolegliwości zdrowotnych, takich jak: zaburzenia wzroku, słuchu, mowy, mogą również doprowadzić do uszkodzenia nerek, wątroby i serca, oraz wywołać choroby skóry. Substancje szkodliwe mogą mieć również niekorzystny wpływ na układ oddechowy i rozrodczy oraz doprowadzić do zamian nowotworowych. Spożycie roślin rosnących na skażonych glebach, oraz produktów powstałych z nich może grozić w/w skutkami zdrowotnymi.

Urządzenia nie wyrzucać do pojemnika na odpady komunalne !!!

OGÓLNE WARUNKI BEZPIECZEŃSTWA

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

PRZECZYTAJ UWAŻNIE I ZACHOWAJ NA PRZYSZŁOŚĆ

Szanowny Kliencie

Dziękujemy za zakup produktów marki ADLER

Urządzenie AD6020 służy do odgrzewania lub przygotowania posiłków.

UWAGA:

Urządzenie przeznaczone jest wyłącznie do użytku domowego.

Urządzenie NIE jest przeznaczone do użytku komercyjnego/profesjonalnego.

Urządzenie NIE jest przystosowane do używania na wolnym powietrzu.

Uwaga! Przed użyciem należy bezwzględnie zapoznać się z niniejszą instrukcją obsługi w celu uniknięcia nieszczęśliwych wypadków oraz dla prawidłowego użycia urządzenia.

Instrukcję należy zachować i przechowywać tak by w razie potrzeby łatwo można było z niej skorzystać. Producent nie odpowiada za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem lub niewłaściwą jego obsługą.

I. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

1. Przed użyciem należy sprawdzić czy napięcie podane na tabliczce znamionowej odpowiada miejscowym parametrom zasilania przy czym należy pamiętać że oznaczenie: AC - to prąd przemienny a DC - to prąd stały.
2. Przed użyciem rozwinąć i wyprostować przewód zasilający
3. Należy zwrócić uwagę czy przewód zasilający oraz wtyczka nie posiada żadnych widocznych uszkodzeń.
4. Przed i podczas użytkowania należy zwrócić uwagę by przewód zasilający nie był rozciągnięty nad otwartym ogniem lub innym źródłem ciepła oraz na ostrych krawędziach, które mogą uszkodzić izolację przewodu.
5. Okresowo sprawdzaj stan przewodu zasilającego. Jeżeli przewód zasilający jest uszkodzony, to powinien on być wymieniony przez specjalistyczny zakład naprawczy w celu uniknięcia zagrożenia.
6. Przed pierwszym użyciem należy usunąć wszelkie elementy opakowania. Uwaga! W przypadku obudowy z elementami metalowymi, na tych elementach może być naciągnięta mało widoczna folia zabezpieczająca, którą też należy ściągnąć.
7. Urządzenie nie powinno być używane przez dzieci, osoby o ograniczonej zdolności fizycznej, czuciowej oraz psychicznej bez nadzoru osób uprawnionych lub doświadczonych i zawsze zgodnie z niniejszą instrukcją.
8. Sprzęt nie jest przeznaczony do pracy z użyciem zewnętrznych wyłączników czasowych lub oddzielnego układu zdalnej regulacji.
9. Urządzenie należy podłączyć wyłącznie do gniazdka z uziemieniem 220-240 V \~ 50/60 Hz.

OSTRZEŻENIE: Niniejszy sprzęt może by użytkowany przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, TYLKO jeśli odbywa się to pod

nadzorem osoby odpowiadającej za ich bezpieczeństwo lub zostały im udzielone wskazówki na temat bezpiecznego użytkowania urządzenia i mają świadomość niebezpieczeństwa związanego z jego użytkowaniem. Dzieci nie powinny bawić się sprzętem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywana przez dzieci, chyba że są powyżej 8 roku życia a czynności te są wykonywane pod nadzorem.

1. Nie wolno pozostawiać urządzenia bez nadzoru w czasie pracy.

2. Nie korzystać z urządzenia w pobliżu materiałów łatwopalnych.

3. Przewód zasilania nie może zwisać poza krawędź blatu lub dotykać gorących powierzchni.

4. Nie wolno zanurzać urządzenia oraz przewodu zasilającego w wodzie lub w żadnych innych cieczach.

5. Nie wystawiaj urządzenia na działanie warunków atmosferycznych (deszczu, słońca, etc.) ani nie używaj w warunkach podwyższonej wilgotności (łazienki, wilgotne domki kempingowe).

6. Gdy urządzenie nie jest używane zawsze powinno być odłączone od gniazda zasilającego.

7. Przy wyciąganiu wtyczki z gniazda nigdy nie ciągnij za przewód zasilający tylko za wtyczkę.

8. Producent nie odpowiada za szkody powstałe w wyniku nieprawidłowego użycia urządzenia.

9. Należy pamiętać, że niektóre części urządzenia oraz obudowy w czasie pracy bardzo się nagrzewają dlatego należy zachować szczególną ostrożność i nie dotykać ich, można się poparzyć.

10. Urządzenia należy używać tylko na suchej i stabilnej powierzchni.

20.NIGDY nie nakrywaj urządzenia w czasie pracy ani gdy całkowicie nie wystygnie.

1. Pamiętaj że elementy grzejne urządzenia wymagają czasu by całkowicie ostygnąć.

2. Urządzenie jest wykonane w I klasie ochrony przeciwporażeniowej i dla tego bez względnie powinno być podłączone do gniazda zasilającego wyposażonego w bolec ochronny.

3. Korzystając z urządzenia należy zapewnić odpowiednią przestrzeń nad i wokół, Urządzenie podczas pracy nie może dotykać żadnych łatwo palnych przedmiotów jak np.: dekoracji, ręczników papierowych, zasłon, odzieży itp..

24.NALEŻY ZACHOWAĆ OSTROŻNOŚĆ jeśli używasz urządzenia na powierzchniach wrażliwych na wysokie temperatury. Zaleca się wtedy korzystać z podkładek izolacyjnych

1. Urządzenia nie można stosować z zewnętrznymi wyłącznikami czasowymi lub innymi oddzielnymi układami zdalnej regulacji.

Zaleca się by dla zwiększenia bezpieczeństwa instalacja elektryczna była wyposażona w automatyczny wyłącznik różnicowoprądowy o prądzie uruchamiania 30mA.

II SZCZEGÓŁOWE WARUNKI BEZPIECZEŃSTWA

1. Używać urządzenia jedynie wewnątrz pomieszczeń.
2. Do mycia obudowy nie należy używać agresywnych detergentów w postaci emulsji, mleczka, past, itp. Mogą one między innymi usunąć naniesione informacyjne symbole

graficzne takie, jak: oznaczenia, znaki ostrzegawcze, itp..

1. Na urządzeniu nie umieszczać pustych pojemników, naczyń.

2. Nie używać kuchenki elektrycznej w celu ogrzewania pomieszczeń i podgrzewania płynów lub materiałów łatwopalnych, wybuchowych, szkodliwych, lotnych itp..

3. Nie należy stosować akcesoriów, które nie są zalecane przez producenta. Mogą stanowić one niebezpieczeństwo dla użytkownika oraz powodować ryzyko uszkodzenia urządzenia.

4. Nie wolno przesuwać urządzenia pociągając za przewód przyłączeniowy. Należy się upewnić, że przewód przyłączeniowy nie został w żaden sposób zablokowany. Przewodu nie owijać wokół urządzenia, ani go nie zginać.

5. Nie wolno przesuwać urządzenia podczas gotowania lub wtedy, kiedy stoi na niej gorące naczynie kuchenne.

6. Upewnić się, że urządzenie wystygło przed czyszczeniem oraz przechowywaniem

7. Nie umieszczać urządzenia tak by płyta grzewcza dotykała kabli innych urządzeń (np. mikserów). Nie stawiać kuchenki pod gniazdkiem elektrycznym.

8. Kuchenkę ustawić w odległości minimum 30 cm od ściany, mebli, innych urządzeń, pojemników itp. Upewnij się, że firanki, zasłony, ubrania lub inne łatwopalne materiały nie zbliżają się na mniej niż 30 cm od kuchenki. Może być to przyczyną pożaru.

9. Nie należy stawiać pojemników z PCV, papieru, tektury itp. na płycie grzewczej.

10. W czasie użytkowania nie dotykać obudowy ani płyt grzewczych kuchenki. Podczas pracy kuchenki należy posługiwać się tylko pokrętłami. Po wyłączeniu odczekać aż urządzenie wystygnie.

11. Temperatura dostępnych powierzchni działającego urządzenia może być wysoka. Nie dotykać gorących powierzchni urządzenia.

12. Dzieci w wieku od 3 do poniżej 8 lat mogą włączyć i wyłączyć urządzenie tylko wtedy, gdy znajduje się ono w swojej normalnej pozycji obsługi, są nadzorowane lub zostały poinstruowane na temat bezpiecznego użytkowania i zrozumiały wynikającego z tego zagrożenia. Dzieci w wieku od 3 do poniżej 8 lat nie mogą urządzenia podłączać, obsługiwać, czyścić ani konserwować.

13. Urządzenie wraz z przewodem przyłączeniowym należy przechowywać w miejscu niedostępnym dla dzieci poniżej 8 roku życia.

III. OSTRZEŻENIA / SZCZEGÓŁOWE WARUNKI BEZPIECZEŃSTWA

1. Nigdy nie wolno używać urządzenia jeśli jest uszkodzone lub działa w sposób nieprawidłowy.

2. Nigdy nie używać urządzenia jeśli wcześniej upadło z wysokości i wskazuje widoczne oznaki uszkodzenia.

3. Nie używać przedłużaczy lub innych gniazd elektrycznych które nie spełniają obowiązujących norm i przepisów elektrycznych.

4. Wszelkie naprawy, demontaż lub wymiana jakichkolwiek części zawsze powinno być dokonane przez wyspecjalizowany zakład.

5.W przypadku zamoczenia urządzenia oraz elementów takich jak styki elektryczne wtyczka czy przewód przed użyciem należy osuszyć urządzenie i jego elementy.

1. Nie używaj urządzenia mokrymi rękami.

2. Gdy zachodzi obawa, że urządzenie zostało uszkodzone NIGDY nie naprawiaj urządzenia samodzielnie.

8.Nigdy nie myj urządzenia pod bieżącą woda ani w taki sposób by woda do niego ściekała

1. Piekarnik należy stawiać na równej, odpornej na temperaturę powierzchni, z dala od łatwopalnych materiałów (firanki, zasłony, tapety, itp.). W celu zapewnienia właściwej cyrkulacji powietrza należy zachować co najmniej 30 cm wolnej przestrzeni z każdej strony urządzenia oraz przynajmniej 30 cm nad piekarnikiem. Nie wolno przykrywać otworów wentylacyjnych piekarnika, ponieważ może to spowodować przegrzanie i uszkodzenie urządzenia.

2. Nie wolno używać piekarnika z otwartymi drzwiczkami. Nie wolno przykrywać urządzenia w czasie pracy, ani też kłaść na nim żadnych przedmiotów.

3. Nie wolno dotykać gorących powierzchni piekarnika (drzwiczek, ścianki górnej lub dolnej oraz ścianek bocznych). Należy używać rękawic ochronnych do wyjmowania lub dotykania wszelkich gorących elementów.

4. W czasie pracy piekarnika szyba drzwićzek bardzo silnie nagrzewa się. Nie wolno jej silnie uderzać, ani też polewać zimną woda, ponieważ grozi to jej pęknięciem.

5. Przewód zasilający nie może być układany ponad piekarnikiem, a także nie powinien dotykać lub leżeć w pobliżu gorących powierzchni. Nie ustawiać piekarnika pod gniazdem elektrycznym.

6. Ze względu na wysoką temperaturę należy zachować szczególną ostrożność podczas wyjmowania tacki lub rusztu (albo innego naczynia dopuszczonego do stosowania w piekarnikach) z upieczonymi potrawami. Podczas wyjmowania tacki, lub usuwania gorącego tłuszczu czy innych gorących płynów należy zachować szczególną ostrożność. Należy używać przeznaczonych do tego celu akcesoriów dostarczonych razem z piekarnikiem lub żaroodpornych rękawic kuchennych.

7. Nie wolno wkładać do piękarnika porcji zajmujących całą jego objętość, ponieważ może spowodować to pożar i zniszczenie urządzenia.

8. Nie wolno umieszczać w piekarniku wyrobów z tektury, papieru, plastików i innych przedmiotów łatwopalnych oraz topliwych.

9. Nie należy przechowywać w piekarniku niczego poza akcesoriami należącymi do tego urządzenia.

10. Po zakończeniu pieczenia lub przed czyszczeniem urządzenia należy wyjąć wtyczkę przewodu zasilającego z gniazdka i zostawić do ostygnięcia. Należy odczekać wystarczająco długi okres czasu ponieważ nagrzany piekarnik stygnie bardzo wolno.

11. Należy oczyścić urządzenie po każdorazowym użyciu.

12. Do mycia obudowy nie należy używać agresywnych detergentów w postaci emulsji, mleczka, past itp....., ponieważ mogą one między innymi usunąć naniesione informacyjne symbole graficzne takie jak podziałki, oznaczenia, znaki ostrzegawcze, itp.

13. Nie należy myć metalowych części w zmywarkach, ponieważ agresywne środki stosowane w tych urządzeniach powodują ciemnienie ww. części. Zaleca się aby myć je ręcznie, z użyciem tradycyjnych płynów do mycia naczyń.

14. Aby uniknąć przegrzania piekarnika nie należy nakrywać tacki na okruchy ani żadnej innej części piekarnika folią metalową.

15. Nie używać metalowych druciaków do czyszczenia. Odłamane fragmenty druciaków, mogą zetknąć się z częściami elektrycznymi, stwarzając zagrożenie porażenia elektrycznego.

OPIS URZADZENIA

1. Pokrętło regulacji temperatury

2. Pokrętło wyboru płyty grzewczej 4. Czasomierz

3. Lampka kontrolna 6. Uchwyt otwierania szklanych drzwi

4. Pokrętło wyboru sposobu grzania / włączenie-wyłączanie urządzenia

5. Tacka do pieczenia 8. Ruszt do grila

6. Oś rożna 30. Uchwyt do wyjmowania tacki

7. Uchwyt do wyjmowania rożna 12. Bolce rożna (2 pary)

A. Duża płyta grzewcza

C1. Lampka kontrolna (mała płyta grzewcza)

B. Mała płyta grzewcza

C2 Lampka kontrolna (duża płyta grzewcza)

PRZED WŁACZENIEM URZADZENIA

- upewnić się, że piekarnik stoi na odpornym na wysoką temperaturę podłożu

- upewnić się, że wokół piekarnika zachowana jest wystarczająca przestrzeń wentylacyjna (minimum 30 cm z każdej strony oraz 30 cm nad piekarnikiem)

- upęwnić się, że piekarnik jest suchy

UŻYWANIE PŁYT GRZEWCZYCH

1. Podłącz przewód do źródła zasilania.

2. Umieść pojemnik z płaskim dnem na płycie grzewczej (A) lub (B). Zaleca się stosowanie pojemników o polu powierzchni równym lub większym niż pole powierzchni płyty grzejnej, aby uniknąć strat energii. Umieść tylko pojemnik z czystym i suchym dnem na czystej i suchej płycie grzejnej.

3. Ustaw pokrętło wyboru płyt grzewczych (3), w zależności od żądanego zastosowania:

- lewa płyta grzewcza (3a) - prawa płyta grzewcza (3b) - obie płyty grzewcze (3c)

1. Ustaw timer (4) na żądany czas gotowania. Dzwonek zadzwoni po zakończeniu gotowania.

2. Aby dezaktywować urządzenie, obróć pokrętło programatora (4) na „0”.

3. Lampka kontrolna (C1) (C2) wskazuje, kiedy działają płyty grzewcze.

4. Po zakończeniu korzystania z urządzenia zawsze ustaw pokrętło wyboru płyt grzewczych (3) w pozycji OFF

UŻYWANIE PIEKRANIKA

1. Ustawić pokrętło regulacji temperatury (1) na żądaną wartość.

2. Ustawić pokrętło wyboru sposobu grzania (2) w pozycji:

- górna/dolna grzałka + térmö-obieg(2a) - górna i dolan grzałka(2c) - górna grzałka + rożen (2d)

- górna grzałka + termo-obieg (2b) - górna i dolan grzałka+ rożen + termo-obiegu razem (2e).

1. Ustawić czasomierz (4) na żądany czas pieczenia. Osiągnięcie żądałnego czasu pieczenia sygnalizowane jest dźwonkiem.

2. Aby wcześniej wyłączyć urządzenie należy przekręcić pokrętło wyboru sposobu grzania (2) na "OFF"(2f).

3. Zawsze po zakończeniu pieczenia wyjmij wtyczkę z gniazdka.

UŻYCIE ROŻNA

1. Nałożyć jedną pare bolców rozna na oś od jej zaostrzonej strony i przesunąć na osi.

2. Tak przygotowany rożen (9) przebić przez śródek produkfu przeznaczonego do pieczenia, wbić bolce rozna (12) w produkt.

3. Nałożyć drugą parę bolców wg punktu 1 i 2 i wbić je w produkt z drugiej strony, "zamykając" produkt na osi różna.

4. Sprawdzić, czy tak zamocowany produkt umieszczony jest centralnie wzdłuż osi rozna.

5. Umieścić oś kwadratowym końcem w sprzęgle napędu rozna po prawej stronie komory roboczej piekarnika, a zaostrzonym w łożysku po lewej stronie.

6. Ustawić pokrętło regulacji temperatury (1) na żądaną temperaturę (np. na 200°C).

7. Włączyć piekarnik pokrętem wyboru sposobu grzania (2e), zapali się lampka kontrolna (5). Ustawić żądany czas pieczenie (4).

8. Po zakończeniu czasu pieczenia lub aby przedterminowo wyłączyć piekarnik ustawiając pokrętło (2) na "OFF"(2f). Zawsze po zakończeniu pieczenia wyjmij wtyczkę z gniazdka.

9. Przed wyjęciem z piekarnika upieczonej na roźnie potrawy, należy odczekać chwilę do ostygnięcia urządzenia. Następnie uchwytem do wyjmowania rożna (11) chwycić za oś rożna. Najpierw podnieść lewą stronę i przesunąć na lewo tak, aby prawa strona osi wyszła ze sprzęgła napędowego. Następnie ostrożnie wyjąć upieczoną potrawę z piekarnika.

GRILOWANIE/ PIECZENIA

1. Otworzyć drzwi piekarnika.

2. Umieścić „ruszt do grila (8)" w piekarniku, na nim umieścić produkty do grilowania lub naczynie z żywnością i zamknąć drzwi piekarnika.

3. Pokrętło sposobu grzania (2) ustawić na grzanie (2b)

4. Ustawić pokrętło regulacji temperatury (1)

5. Ustawić żadany czas pieczenia pokrętłem (4).

6. Po zakończeniu pieczenia wyłączyć piekarnik, ustawiając pokrętło wyboru sposobu grzania (2) na "OFF"(2f) i wyjmij wtyczkę z gniazdka elektrycznego.

7. Odczekać chwilę i używając specjalnych rękawic żaroodpornych ostrożnie wyjąć ruszt z upieczonymi produktami.

CZYSZCZENIE I KONSERWACJA

1. Przed rozpoczęciem czyszczenia piekarnika wyłączyć urządzenie i pozostawić do ostygnięcia.

2. Odłączyć urządzenie od sieci poprzez wyjęcie wtyczki przewodu zasilającego z gniazdka sieciowego.

3. Nie wolno zanurzać piekarnika w wodzie.

4. Obudowę czyścić wilgotną szmatką, następnie przetrzeć do sucha.

5. Tackę, rulszt myć w wodzię z dodatkiem płynu do mycia naczyń. Przetrzeć szmatką do sucha.

6. Szklane drzwi czyścić wilgotną szmatką lub gąbką namoczona w wodzie z płynem do mycia naczyń. Następnie przetrzeć do sucha.

7. Do czyszczenia ewentualnych pozostałości pieczonych produktów nie używać ostrych metalowych narzędzi.

DANE TECHNICZNE:

Zasilanie: 220-240V \~50/60Hz

Timer: 60 min.

Całkowita moc nominalna: 3200W Moc nominalna piekarnika: 1500W, Moc nominalna płyt grzewczych: 1000W + 700W

Całkowita moc maksymalna: 4600W Moc maksymalna piekarnika: 2500W, Moc maksymalna płyt grzewczych: 1200W+900W

Pojemność: 36 L

ADLER

EUROPE
