JDWK907S0 - Okap JUNO - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	JUNO
Model	JDWK907S0
Szerokość (cm)	90
Liczba prędkości	4 prędkości + maksymalna prędkość z opóźnieniem
Funkcja Hob2Hood	Tak, komunikacja na podczerwień z płytą grzewczą
Oświetlenie	Wbudowane LED (niewymienialne przez użytkownika)
Typ filtra tłuszczowego	Zmywalny filtr metalowy (co najmniej raz w miesiącu)
Typ filtra węglowego	Niezmywalny filtr węglowy, do wymiany zgodnie z alarmem
Alarm nasycenia filtra	Tak, czerwona lampka dla filtra tłuszczowego, migająca dla filtra węglowego
Resetowanie alarmu	Nacisnąć przycisk przez 3 sekundy
Minimalna wysokość instalacji	65 cm między płytą grzewczą a dolną częścią okapu
Zasilanie elektryczne	220-240 V, 50 Hz
Moc silnika (szacunkowa)	200 W
Waga (szacunkowa)	15 kg
Konserwacja filtrów tłuszczowych	Mycie w zmywarce lub ręcznie neutralnym detergentem
Wymiana filtra węglowego	Demontaż filtra tłuszczowego, obrót i wyjęcie filtra węglowego
Bezpieczeństwo dzieci	Użytkowanie przez dzieci powyżej 8 lat pod nadzorem
Naprawialność	Oryginalne części dostępne w autoryzowanym serwisie
Klasa ochronności	Klasa III (wymagane uziemienie, jeśli symbol nieobecny na tabliczce)

Często zadawane pytania - JDWK907S0 JUNO

Jak zainstalować okap JUNO JDWK907S0 ?

Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę. Zachowaj minimalną odległość 65 cm między płytą grzewczą a okapem. Postępuj zgodnie z instrukcjami zawartymi w instrukcji instalacji.

Jak korzystać z funkcji Hob2Hood ?

Funkcja Hob2Hood umożliwia automatyczne połączenie między okapem a kompatybilną płytą grzewczą przez podczerwień. Prędkość silnika automatycznie dostosowuje się do gotowania. Można również sterować ręcznie z płyty grzewczej.

Jak często czyścić filtry tłuszczowe ?

Filtry tłuszczowe należy czyścić co najmniej raz w miesiącu, częściej w przypadku intensywnego użytkowania. Można je myć w zmywarce w niskiej temperaturze lub ręcznie nieściernym detergentem.

Jak wymienić filtr węglowy ?

Najpierw usuń filtry tłuszczowe. Obróć filtr węglowy w lewo i pociągnij, aby go wyjąć. Nie nadaje się do mycia: wymień na nowy. Częstotliwość wymiany zależy od użytkowania.

Co zrobić, gdy zapali się lampka alarmu filtra ?

Jeśli lampka świeci się na czerwono, wyczyść filtry tłuszczowe. Jeśli miga, wymień lub wyczyść filtr węglowy. Po konserwacji zresetuj alarm, naciskając przycisk przez 3 sekundy.

Jak włączyć lub wyłączyć powiadomienie o filtrze węglowym ?

Na wyłączonym panelu sterowania naciśnij przycisk filtra przez 3 sekundy. Jeśli lampka miga na biało, powiadomienie jest włączone; jeśli świeci się na biało, jest wyłączone.

Co zrobić, jeśli okap nie włącza się ?

Sprawdź podłączenie elektryczne i stan bezpiecznika. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym elektrykiem. Upewnij się, że gniazdko sieciowe jest dostępne.

Oświetlenie nie działa, co robić ?

Oświetlenie LED jest wbudowane i może być wymienione tylko przez autoryzowanego technika. Skontaktuj się z serwisem posprzedażowym.

Dlaczego okap nie zasysa wystarczająco oparów ?

Zwiększ prędkość silnika. Jeśli problem nadal występuje, wyczyść filtry tłuszczowe i sprawdź, czy przewód odprowadzający nie jest zatkany.

Jaka jest żywotność filtra węglowego ?

Nasycenie różni się w zależności od użytkowania. Lampka alarmu informuje, kiedy go wymienić. Średnio co 3 do 6 miesięcy przy normalnym użytkowaniu.

INSTRUKCJA OBSŁUGI JDWK907S0 JUNO

1. Aby aktywować funkcję, dotknij symbolu.

Aby wyłączyć urządzenie, naciśnij ponownie przycisk.

Funkcja „Hob to Hood”

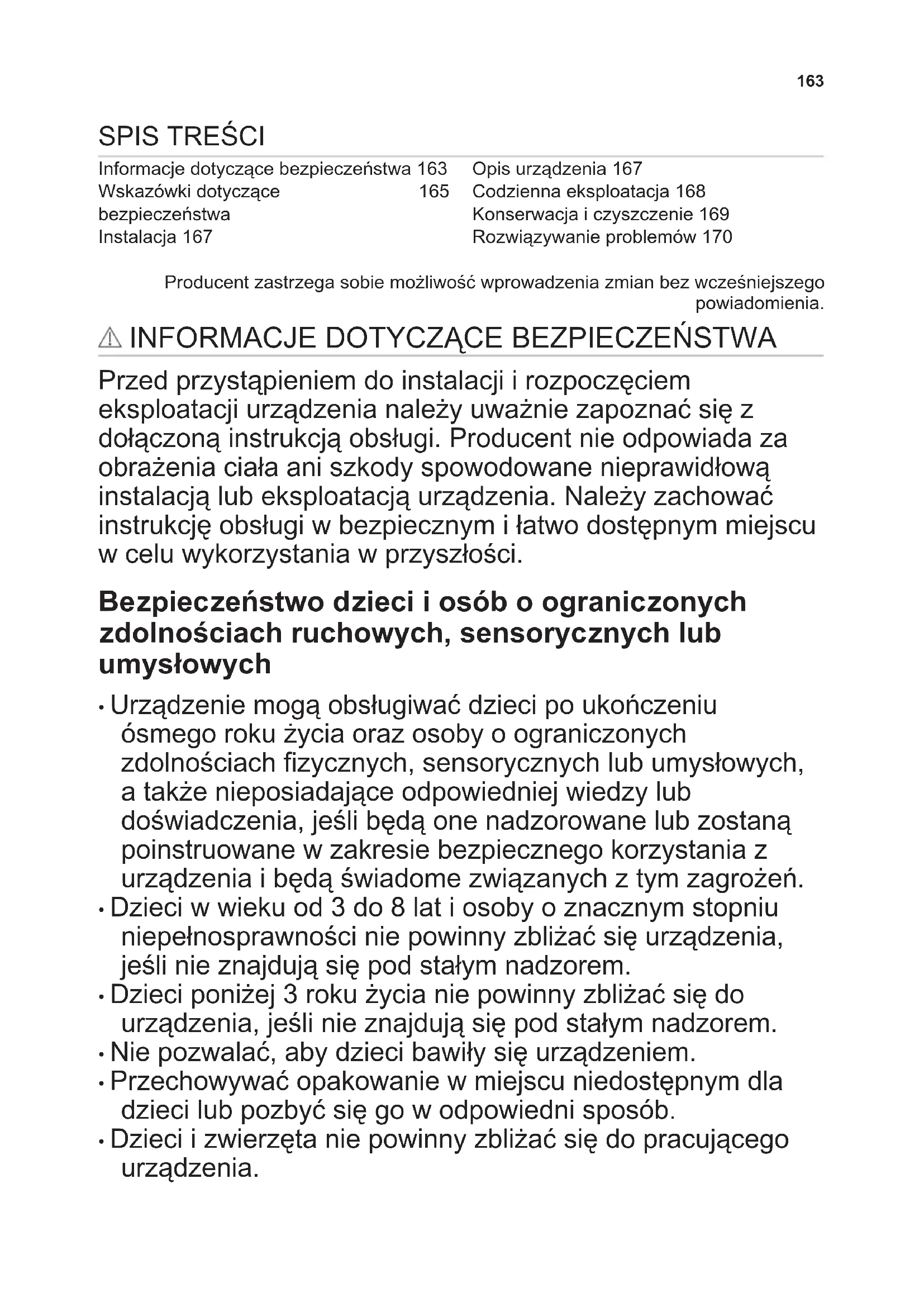

Informacje dotyczące bezpieczeństwa 163

Wskazówki dotyczące 165

bezpieczeństwa

Instalacja 167

Opis urządzenia 167

Codzienna eksploatacja 168

Konserwacja i czyszczenie 169

Rozwiązywanie problemów 170

Producent zastrzega sobie możliwość wprowadzania zmian bez wcześniejszego

powiadomienia.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

Bezpieczeństwo osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenia mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby z odpowiednią wiedzą lub doświadczeniem, jeśli będą one nadzorowane lub poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku od 3 do 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się do urządzenia, jeśli nie znajdują się pod stałym nadzorem. Dzieci poniżej 3 roku życia nie powinny zbliżać się do urządzenia, jeśli nie znajdują się pod stałym nadzorem.
• Nie pozwalać, aby dzieci bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub pozbyć się go w odpowiedni sposób.
• Dzieci i zwierzęta nie powinny zbliżać się do pracującego urządzenia.

Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do użytku domowego nad płytami grzejnymi, kuchenkami i podobnymi urządzeniami do gotowania.
• Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania. UWAGA: Łatwo dostępne elementy urządzenia mogą mocno nagrzewać się od ciepła wytwarzanego przez urządzenia do gotowania. Używać tylko śrub mocujących dołączonych do urządzenia. Jeśli ich nie dołączono, należy użyć śrub zalecanych w instrukcji instalacji.
• Nie mocować urządzenia przy użyciu klejów ani taśm samoprzylepnych. Minimalna odległość między powierzchnią płyty grzejnej, na której stoją naczynia, a dolną częścią urządzenia powinna wynosić co najmniej 65 cm, o ile nie wskazano inaczej w instrukcji instalacji urządzenia lub płyty grzejnej.
• Instalacja odprowadzająca powietrze musi być zgodna z lokalnymi przepisami.
• Upewnić się, że instalacja urządzenia jest odpowiednio wietrzona, aby zapobiec cofaniu się do pomieszczenia szkodliwych spalin z urządzeń zasilanych opałem lub z kominka.
• Upewnić się, że otwory wentylacyjne nie są zablokowane i powietrze pobierane przez urządzenie nie jest kierowane do kanału służącego do odprowadzania dymu i pary z innych urządzeń (systemów centralnego ogrzewania, instalacji termosyfonowych, podgrzewaczy wody itp.).
• Jeśli urządzenie działa jednocześnie z innymi urządzeniami, maksymalne podciśnienie wytwarzane w pomieszczeniu nie powinno przekraczać wartości 0,04 mbar.
• Należy uważać, aby nie uszkodzić przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.
• Jeśli urządzenie jest podłączane bezpośrednio do zasilania, w instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Pełne odłączenie musi być zgodne z wymaganiami kategorii ochrony przeciwprzepięciowej. W stałej instalacji należy zastosować wyłącznik umożliwiający odłączenie zasilania zgodnie z zasadami dotyczącymi instalacji elektrycznych.
• Nie stosować pod urządzeniem kulinarnej techniki flambirowania.
• Nie używać urządzenia do usuwania oparów i substancji niebezpiecznych lub wybuchowych.
• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie czyścić ją miękką ściereczką.
• Nie czyścić powierzchni urządzenia za pomocą myjek parowych, wody pod ciśnieniem, ściernych środków czyszczących ani ostrych metalowych skrobaków. Stosować wyłącznie obojętne detergenty.
• Aby uniknąć zagrożenia pożarem, należy regularnie czyścić filtry przeciwtłuszczowe (co najmniej raz na 2 miesiące) i usuwać z urządzenia tłusty osad.
• Do czyszczenia wnętrza urządzenia używać ściereczki lub szczotki.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Instalacja

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, porażeniem prądem, pożarem lub uszkodzeniem urządzenia.

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba. - Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.
• Przed zainstalowaniem urządzenia usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną.
• Nie należy instalować urządzenia w ścianie, jeśli nie jest do tego przeznaczona.

Podłączenia do sieci elektrycznej

OSTRZEŻENIE! Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Jeśli na tabliczce znamionowej urządzenia nie ma symbolu, urządzenie należy uziemić. Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.
• Nie dopuszczać do splątania przewodów elektrycznych.
• Nie stosować rozgałęźników ani przedłużaczy.
• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.
• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Obluzowane lub nieprawidłowe połączenia przewodu zasilającego mogą spowodować przegrzanie styków.
• Podłączyć urządzenia po zakończeniu instalacji. Zadbać o to, aby po zainstalowaniu urządzenia możliwy był łatwy dostęp do zaworu wody.

Użytkowanie

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Urządzenie jest przeznaczone wyłącznie do zastosowań kuchennych. Nie używać urządzenia do innych zastosowań.
• Nie zmieniać parametrów technicznych urządzenia.
• Nie obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą. Używać wyłącznie akcesoriów dostarczonych z urządzeniem.
• Podczas gotowania i smażenia na tłuszczu lub oleju nie należy dopuszczać do niego płomienia ani mocno nagrzanych przedmiotów.
• Nie używać pod urządzeniem nieosłoniętych grilli elektrycznych.
• Nie używać urządzenia jako miejsca do przechowywania przedmiotów.
• Nie patrzeć na oświetlenie urządzenia przez lupę, lornetkę ani inne podobne urządzenia optyczne.

Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

Utylizacja

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji urządzenia, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenia od źródła zasilania.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

INSTALACJA

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

Instrukcje instalacji

Szczegółowe informacje na temat instalacji urządzenia znajdują się w oddzielnej instrukcji instalacji.

OPIS URZĄDZENIA

Widok urządzenia

Panel sterowania 2 Oświetlenie 3 Filtr 4 Pokrywa filtra

Widok panelu sterowania

1 Wł./Wył. 2 Pierwsza prędkość silnika 3 Druga prędkość silnika 4 Trzecia prędkość silnika 5 Maksymalna prędkość silnika

6 Przypomnienie o obsłudze filtra 7 Funkcja Hob to Hood 8 Oświetlenie

CODZIENNA EKSPLOATACJA

Korzystanie z okapu

Sprawdzić zalecane prędkości podane w poniższej tabeli.

21	Podgrzewanie potraw, gotowanie w naczyniach z pokrywką.
22	Gotowanie w naczyniak z pokrywką na wielu polach grzejnych lub palnikach, delikatne smażenie.
23	Intensywne gotowanie, smażenie dużych porcjì potraw bez pokrywki, gotowanie na wielu polach grzejnych lub palnikach.
24	Gotowanie i smażenie dużych porcjì potraw bez pokrywki, DUZA ilość pary. Okap pracuje z maksymalną prędkość. Po 6 minutach urzędzie powraca do poprzedniago ustawuminium.

Zaleca się pozostawienie włączonego okapu przy niskiej prędkości ok. 15 min. po zakończeniu gotowania.

Panel sterowania wyposażono w dotykowe pola czujników. W celu wybrania funkcji należy dotknąć odpowiednich symboli.

Obsługa okapu:

1. Włączyć urządzenie, naciskając przycisk ①

Ponownie naciśnij przycisk, aby wyłączyć urządzenie.

1. Aby włączyć funkcję, należy dotknąć odpowiedniego symbolu.

Aby wyłączyć urządzenie, należy

ponownie nacisnąć przycisk ①

Funkcja Hob to Hood

Jest to automatyczna funkcja, która umożliwia połączenie płyty grzejnej z współpracującym z nią okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawionego trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również

ręczne sterowanie okapem za pośrednictwem płyty grzejnej. Funkcję można uruchomić z panelu sterowania płyty grzejnej.

Więcej informacji na temat korzystania z funkcji znajduje się w instrukcji obsługi płyty grzejnej.

Włączanie maksymalnej prędkości silnika

Naciśnięcie przycisku powoduje włączenie maksymalnej prędkości silnika na 6 minut. Po upływie tego czasu urządzenie powróci do wcześniej ustawionej prędkości.

Gdy funkcja jest włączona, świeci się wskaźnik alarmu filtra (na biało).

Gdy funkcja jest włączona, dodatkowe dotknięcie przycisku nie powoduje żadnej reakcji urządzenia.

Włączanie i wyłączanie powiadomień dotykowych filtra

Alarm filtra przypomina o konieczności wymiany lub oczyszczenia filtra węglowego oraz oczyszczenia filtra przeciwtłuszczowego. Jeśli konieczne jest oczyszczenie filtra przeciwtłuszczowego, zapala się na 30 sekund wskaźnik filtra (na czerwono). Jeśli konieczna jest wymiana lub oczyszczenie filtra węglowego, zaczyna migać przez 30 sekund wskaźnik filtra (na czerwono).

Patrz informacja dotycząca alarmu filtrów w rozdziale „Konserwacja i czyszczenie”.

1. Przełącznik na panelu sterowania.
2. Upewnij się, że nie świecą się żadne symbole.
3. Aby włączyć lub wyłączyć powiadomienia dotyczące filtra, należy dotknąć przycisku i przytrzymać go przez 5 sekund.

Włączenie powiadomień dotykowych filtra węglowego jest sygnalizowane miganiem przez 5 sekund symbolem filtra (na biało).

Wyłączenie powiadomień dotyczących filtra węglowego jest sygnalizowane ciągłym świeceniem przez 5 sekund symbolu filtra (na biało).

KONSERWACJA I CZYSZCZENIE

Czyszczenie filtra przeciwtłuszczowego

Każdy z filtrów należy czyścić co najmniej raz w miesiącu. Filtry są zamocowane za pomocą zatrzasków oraz trzpieni po przeciwnej stronie.

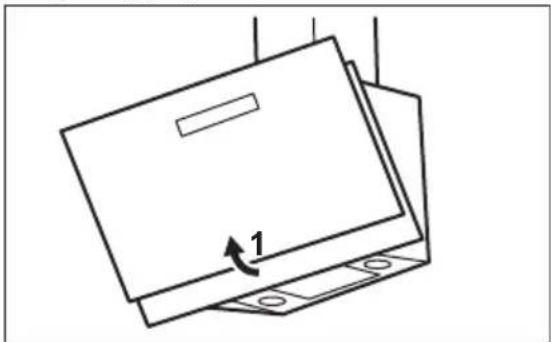

Czyszczenie filtra:

1. Aby otworzyć pokrywę, należy ją pociągnąć.

1. Nacisnąć uchwyt zatrzasku mocującego na panelu filtra pod okapem (1).

1. Delikatnie odchylić przyczyności przy wszystkich filtrach.
2. Oczyścić filtry gąbką nasączoną łagodnym detergentem lub umyć w zmywarce.

Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne obarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia.

1. Zamontować filtry z powrotem w urządzeniu, wykonując opisane wyżej czynności w odwrotnej kolejności. Powtórzyć czynności w odniesieniu do wszystkich filtrów (jeśli dotyczy).

Wymiana filtra węglowego

Filtr węglowy należy wymienić, gdy włączy się alarm.

Patrz informacja dotycząca alarmu filtra w tym rozdziale.

Żywotność filtra węglowego jest zróżnicowana i zależy od rodzaju gotowanych potraw oraz częstotliwości czyszczenia filtra przeciwtłuszczowych.

OSTRZEŻENIE! Filtr węglowy NIE jest przystosowany do mycia! Filtr węglowy nie jest przystosowany do regeneracji!

Aby wymienić filtr węglowy, należy:

1. Wyjąć filtry przeciwtłuszczowe z urządzenia. Patrz „Czyszczenie filtra przeciwtłuszczowego” w tym rozdziale.
2. Obrócić filtr przeciwnie do ruchu wskazówek zegara (1), a następnie pociągnąć (2).

Aby z powrotem zamontować filtry, należy wykonać opisane czynności w odwrotnej kolejności.

Alarm filtra

Informacje dotyczące włączania i wyłączania alarmu filtra znajdują się w rozdziale „Codzienna eksploatacja".

Patrz „Czyszczenie filtra przeciwtłuszczowego" w tym rozdziale.

Patrz informacje dotyczące czyszczenia lub wymiany filtra węglowego (zależnie od typu filtra).

Anulowanie alarmu:

Dotknąć i przytrzymać przycisk przez 3 sekundy.

Wymiana oświetlenia

Urządzenie wyposażono w oświetlenie LED. Element ten może wymienić tylko specjalista serwisowy. W przypadku wystąpienia usterki patrz „Serwis" w rozdziale „Wskazówki dotyczące bezpieczeństwa".

ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

Co zrobić, gdy…

Problem Prawdopodobna przyczy- na	Środek zaradczy
Urȩzdenie nie sączama są. Urȩzdenie nie jest podlą- czone do zasilania lub jest podlaczone nieprawidłowo.	Sprawdzić,czy urȩzdenie prawnidłowo podlaczono do zasilania.
Urȩzdenie nie sączama są. Zadziały bezpiecznik. Sprawdzić,czy przyczywna nieprawidłowej dzialania jest bezpiecznik. Jeźeli nad- al;będzie dochodźć do wy- zwalandia bezpiecznika, nale- ZY skont⁺tawkość są z wy- kwalifikowanym elektrykiem.
Nie dane za...) oświetlenie. Przemaliwa są zarówka. Wymiethnicz...) Patrz rozdziel „Konserwacja i czy- szczenia".
Urȩzdenie nie pochłowania wystarcz**) są ilosci opa- rów.	Prędkość obrotowa silnika nie jest odpowiednia do ilosci- ci oparów.
Świeci są wskości alarmu filtrata
Miga wskości alarmu filtrata	Wȩczność alarm filtrata. Na- lezy oczywickość filtr przyciewi- tcludzczowy.
Miera wskości alarmu filtrata

OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia wrzuć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno

Wyrzuć urządzenia oznaczone symbolem wraz z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
