Toote tüüp	Köögikubu
Bränd	JUNO
Mudel	JDWK907S0
Laius (cm)	90
Kiiruste arv	4 kiirust + ajutine maksimaalne kiirus
Hob2Hood funktsioon	Jah, infrapunaside pliidiga
Valgustus	Integreeritud LED (ei ole kasutaja poolt vahetatav)
Rasvafiltri tüüp	Pestav metallfilter (vähemalt kord kuus)
Söefiltri tüüp	Mittepestav söefilter, vahetada vastavalt alarmile
Filtri küllastumise alarm	Jah, punane tuli rasvafiltrile, vilkuv söefiltrile
Alarmi lähtestamine	Vajutage selleks ettenähtud nuppu 3 sekundit
Minimaalne paigalduskõrgus	65 cm pliidi ja kubu alumise osa vahel
Toide	220-240 V, 50 Hz
Mootori võimsus (hinnanguliselt)	200 W
Kaal (hinnanguliselt)	15 kg
Rasvafiltrite hooldus	Pesemine nõudepesumasinas või käsitsi neutraalse pesuvahendiga
Söefiltri vahetamine	Rasvafiltri eemaldamine, söefiltri pööramine ja väljatõmbamine
Laste turvalisus	Kasutamine alates 8-aastastel lastel järelevalve all
Remonditavus	Originaalvaruosad saadaval volitatud teeninduse kaudu
Kaitsetase	Klass III (maandus vajalik, kui sümbol puudub andmesildil)

Korduma kippuvad küsimused - JDWK907S0 JUNO

Kuidas paigaldada JUNO JDWK907S0 köögikubu?

Paigaldus peab toimuma kvalifitseeritud spetsialisti poolt. Hoidke pliidi ja kubu vahel vähemalt 65 cm kaugust. Järgige paigaldusjuhendis toodud juhiseid.

Kuidas kasutada Hob2Hood funktsiooni?

Hob2Hood funktsioon võimaldab automaatset ühendust kubu ja ühilduva pliidi vahel infrapuna kaudu. Mootori kiirus kohandub automaatselt toiduvalmistamisega. Saate seda ka pliidilt käsitsi juhtida.

Kui sageli puhastada rasvafiltreid?

Rasvafiltreid tuleb puhastada vähemalt kord kuus, tihedamini intensiivse kasutamise korral. Neid saab pesta nõudepesumasinas madalal temperatuuril või käsitsi mitteabrasiivse pesuvahendiga.

Kuidas vahetada söefiltrit?

Eemaldage esmalt rasvafiltrid. Pöörake söefiltrit vasakule ja tõmmake see välja. See ei ole pestav: asendage uuega. Vahetussagedus sõltub kasutusest.

Mida teha, kui filtri alarmituli süttib?

Kui tuli põleb pidevalt punasena, puhastage rasvafiltrid. Kui see vilgub, vahetage või puhastage söefilter. Pärast hooldust lähtestage alarm, vajutades selleks ettenähtud nuppu 3 sekundit.

Kuidas söefiltri teavitust sisse või välja lülitada?

Väljalülitatud juhtpaneelil vajutage filtri nuppu 3 sekundit. Kui tuli vilgub valgena, on teavitus sisse lülitatud; kui see põleb pidevalt valgena, on see välja lülitatud.

Mida teha, kui kubu ei lülitu sisse?

Kontrollige elektriühendust ja kaitsme seisukorda. Kui probleem püsib, võtke ühendust kvalifitseeritud elektrikuga. Veenduge, et pistikupesa on ligipääsetav.

Valgustus ei tööta, mida teha?

LED-valgustus on integreeritud ja seda saab vahetada ainult volitatud tehnik. Võtke ühendust teenindusega.

Miks kubu aure piisavalt ei ime?

Suurendage mootori kiirust. Kui probleem püsib, puhastage rasvafiltrid ja kontrollige, et väljalaskekanal pole ummistunud.

Kui pikk on söefiltri eluiga?

Küllastumine varieerub sõltuvalt kasutusest. Alarmi tuli annab teada, millal see vahetada. Keskmiselt iga 3–6 kuu tagant tavalise kasutuse korral.

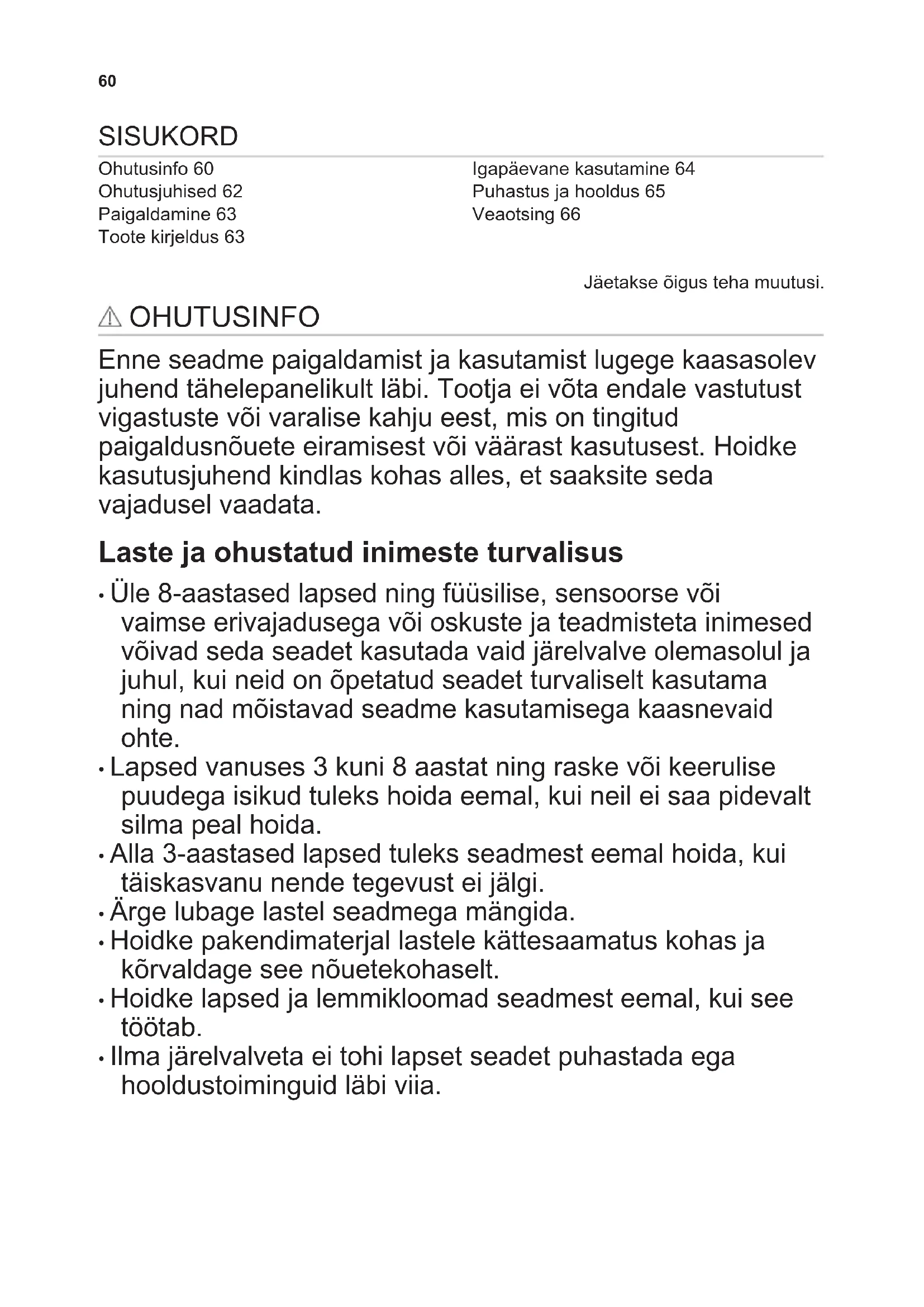

KASUTUSJUHEND JDWK907S0 JUNO

Igapäevane kasutamine 64

Puhastus ja hooldus 65

Veaotsing 66

Jäetakse õigus teha muutusi.

OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärkasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

Laste ja ohustatud inimeste turvalisus

• Üle 8-aastased lapsed ning füüsilise, sensoorse või vaimse erivajadusega või oskuste ja teadmisteta inimesed võivad seda seadet kasutada vaid järelvalve olemasolul ja juhul, kui neid on õpetatud seadet turvaliselt kasutama ning nad mõistavad seadme kasutamisega kaasnevaid ohte.
• Lapsed vanuses 3 kuni 8 aastat ning raske või keerulise puudega isikud tuleks hoida eemal, kui neil ei saa pidevalt silma peal hoida.
• Alla 3-aastased lapsed tuleks seadmest eemal hoida, kui täiskasvanu nende tegevust ei jälgi.
• Ärge lubage lastel seadmega mängida.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
• Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töötab.
• Ilma järelvalveta ei tohi laps seadet puhastada ega hooldustoiminguid läbi viia.

Üldine ohutus

• See seade on mõeldud koduseks kasutamiseks pliitide, küpsetusahjude ja muude sarnaste küpsetusseadmete kohal.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• ETTEVAATUST! Küpsetusseadmetega kasutamisel võivad juurdepääsetavad osad kuumeneda.
• Kasutage ainult seadmega kaasasolevaid kinnituskruvisid; nende puudumisel kasutage paigaldusjuhendis soovitatud kruvisid.
• Ärge kasutage seadme kinnitamiseks liimi ega teipi.
• Minimaalne vahekaugus pliidipinna (millele asetatakse nõud) ja seadme alumise külje vahel peab olema vähemalt 65 cm, kui seadme või pliidi paigaldusjuhendis ei ole öeldud teisiti.
• Õhu väljavik peab vastama kohalikele eeskirjadele. Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate ebasoovitatavate gaaside imbumist. Jälgige, et ventilatsiooniavad poleks tõkestatud ja et seadme poolt kogutud õhk poleks suunatud torusse, kuhu suundub teistest seadmetest pärinev suits ja aur (keskküttesüsteemid, termosifoonid, veesoojendajad jne). Kui seadmega koos kasutatakse teisi seadmeid, ei tohiks ruumis tekkinud maksimaalne alarõhk olla üle 0,04 mbar. Jälgige, et te toitejuhet ei vigastaks. Vigastatud toitejuhtme vahetamiseks võtke ühendust volitatud teeninduskeskusega. Kui seade on ühendatud otse vooluvõrku, peab elektriühendus olema varustatud isolatsiooniseadisega, mis võimaldab seadme vooluvõrgust eemaldada mitmepooluselise lahklülitiga. Täielik lahtiühendamine peab vastama liiginge III kategoorias sätestatud tingimustele. Lahtiühendamine kohapealsest

juhtmesüsteemist peab olema kooskõlas elektrijuhtmeid käsitlevate eeskirjadega.

• Ärge seadme all lahtist leeki kasutage.
• Ärge kasutage seadet ohtlike või plahvatusohtlike ainete ja aurude väljajuhtimiseks.
• Puhastage seadet regulaarselt pehme lapiga, et vältida pinnamaterjali kahjustumist.
• Ärge kasutage seadme pinna puhastamiseks aurupuhastit, veepihustit, tugevatoimelisi abrasiivseid aineid või teravaid metallkaabitsaid. Kasutage ainult neutraalseid pesuaineid.
• Süttimisohu ärahoidmiseks puhastage rasvafiltreid regulaarselt (vähemalt 2 kuu tagant) ja eemaldage kogunenud rasv seadmelt.
• Puhastage seadme sisemust lapi või harjaga.

OHUTUSJUHISED

Paigaldamine

HOIATUS! Vigastuse, elektrilöögi, tulekahju, põletuste või seadme kahjustamise oht!

• Seadet tohib paigaldada ainult kvalifitseeritud tehnik. Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid. Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Enne seadme paigaldamist eemaldage kogu pakend, sildid ja kaitsekile.
• Ärge paigaldage õhu väljavoolu seinaõõnsusse, välja arvatud juhul, kui see on selleks otstarbeks mõeldud.

Elektrühendus

HOIATUS! Tulekahju- ja elektrilöögioht!

Kõik elektriühendused peab teostama kvalifitseeritud elektrik.

• Kontrollige, kas andmeplaadil olevad elektrinimed vastavad teie kohaliku vooluvõrgu näitajatele. Kui andmeplaadil ei ole trükitud sümbolit, tuleb see seade maandada.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa. Vältige elektrijuhtmete sassiminekut.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid. Kui seinakontakt logiseb, ärge sinna toitepistikut pange.
• Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks eemaldada ilma tööriistadeta. Veenduge, et seade on õigesti paigaldatud. Lahtise ja sobimatu elektrijuhtme kasutamisel võib seinakontakt üle kuumeneda. Paigaldamisel jätke ühendamine kõige viimaseks. Veenduge, et pärast paigaldamist säilib juurdepääs elektrivarustusele.

Kasutamine

HOIATUS! Vigastuse, põletuse või elektrilöögi oht!

See seade on ette nähtud ainult toiduvalmistamiseks. Ärge kasutage seadet muudel eesmärkidel. - Ärge muutke seadme tehnilisi omadusi. - Ärge kasutage seadet märgade kätega või juhul, kui seade on kontaktis veega. - Kasutage ainult seadmega kaasasolevaid tarvikuid. - Toiduvalmistamisel jälgige, et leegid ega kuumad osad ei puutuks rasva või õliga kokku. - Ärge kasutage katmata elektrilisi reste. - Ärge kasutage seadet hoiupinnana. - Ärge kasutage suurendusklaasi, binoklit või muid optilisi seadmeid, et vaadata lähedalt seadme valgustit.

PAIGALDAMINE

HOIATUS! Vt ohutust käsitlevaid peatükke.

Hoiustamine

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.

Kõrvaldamine

• Seadme õige kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

Paigaldusjuhised

Täieliku ülevaate seadme paigaldamise kohta leiate iseseisvast paigaldusjuhendist.

TOOTE KIRJELDUS

Ülevaade

1 Juhtpaneel 2 Lamp 3 Filter 4 Filtri kate

Juhtpaneeli ülevaade

1 Sisse/välja 2 Esimene mootorikiirus 3 Teine mootorikiirus 4 Kolmas mootorikiirus 5 Maksimaalne mootorikiirus

6 Filtri meeldetuletus 7 Pliidi ja õhupuhasti ühendusfunktsioon 8 Lamp

IGAPÄEVANE KASUTAMINE

Õhupuhasti kasutamine

Kontrollige soovitatavaid kiirusi allolevast tabelist.

21	Toidu soojendamine, toiduvalmistamine kaanega nõudes.
22	Toiduvalmistamine kaanega nõudes mitmel keedualal või põletil, ker-ge praedimine.
23	Keetmine, suuremate koguste praedimine ilma kaaneta, toiduvalmis-tamine mitmel keedualal või põletil.
24	Keetmine, suuremate koguste praedimine ilma kaaneta, suur niiskus. Ühupusti tõtab maksimumvõimsusel. 6 minuti pärast põördub sea-de tagasi eelmise seade juurde.

Pärast toiduvalmistamise lõppu soovitatakse õhupuhasti umbes 15 minutiks tööle jätta.

Juhtpaneel on sensorväli. Puudutage sümboleid, et funktsioon aktiveerida.

Õhupuhasti kasutamiseks:

1. Lülitage seade sisse, vajutades nuppu.

Funktsioonid saab sisse lülitada.

1. Funktsiooni aktiveerimiseks puudutage sümbolit.

Seadme väljalülitamiseks vajutage uuesti nuppu.

Pliidi ja õhupuhasti ühendusfunktsioon

See on automaatne funktsioon, mis ühendab pliidi ja õhupuhasti. Nii pliidil kui ka õhupuhastil on infrapuna-signaalkommunikaator. Ventilaatori kiirus määratakse automaatselt valitud režiimi ja pliidil oleva kõige kuumema nõu temperatuuri alusel. Ventilaatori tööd saab pliidi kaudu ka käsitsi juhtida. Funktsiooni saab sisse lülitada pliidi paneelilt.

Lisateavet funktsiooni kasutamise kohta leiate pliidi kasutusjuhendist.

Maksimaalse mootorikiiruse sisselülitamine

Vajutades nuppu lülitub maksimaalne mootorikiirus sisse 6 minutiks. Pärast seda pöördub seade tagasi eelmisele kiirustasemele.

Kui funktsioon on sisse lülitatud, on filtri hoiatuse indikaator sees (valge).

Kui funktsioon on sisse lülitatud, ei ole nupu täiendaval puudutamisel mingit mõju.

Filtri teadaande sisse- ja väljalülitamine

Filtri hoiatus tuletab meelde, et söefilter tuleb asendada või puhastada ja

PUHASTUS JA HOOLDUS

rasvafilter puhastada. Kui rasvafilter vajab puhastamist, lülitub filtri indikaator sisse 30 sekundiks (punaselt). Kui söefilter tuleb asendada või puhastada, vilgub ekraanil filtri indikaator 30 sekundit (punaselt).

Vaadake filtri hoiatust puhastuse ja hoolduse peatükis.

1. Lülitage sisse juhtpaneel.
2. Veenduge, et ikoonid on välja lülitatud.
3. Söefiltri teadaande sisse- või väljalülitamiseks puudutage nuppu 3 sekundit.

Kui söefiltri teadaanne on sisse lülitatud, vilgub filtri ikoon 3 sekundit (valgelt).

Kui soefiltri teadaanne on välja lülitatud, põleb filtri ikoon sekundit ühtlaselt (valgelt).

Iga filtrit tuleb puhastada vähemalt kord kuus. Filtrid on kinnitatud vastaskülgedel asuvate klambrite ja varraste abil.

Filtri puhastamiseks:

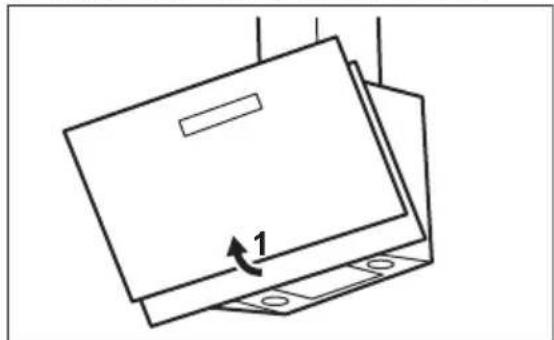

1. Tõmmake katet, et see avada.

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all (1).

1. Kallutage filtri esiosa kergelt allapoole (2), seejärel tõmmake. Korrake kahte esimest sammu kõigi filtritega.
2. Peske filtrid mitteabrasiivse pesuvahendi ja käsnaga või nõudepesumasinas.

Valige nõudepesumasinas madala temperatuuriga lühike tsükkel. Rasvafilter võib kergelt muuta värvi, kuid see ei mõjuta kuidagi seadme tööd.

1. Filtrite tagasiasetamiseks korrake kahte esimest sammu vastupidises järjekorras.

Korrake toimingut kõigi filtritega.

Söefiltri asendamine

Kui filtri hoiatus on sees, tuleb söefilter asendada.

Vt filtri hoiatust käesolevas peatükis.

Söefiltri kasutusaeg võib olla erinev, sõltudes toiduvalmistamise tüübist ja rasvafiltri puhastamise sagedusest.

HOIATUS! Söefilter EI OLE pestav! Filtrit ei saa uuendada!

Söefiltri tagasiasetamiseks:

1. Eemaldage seadmest kõik rasvafiltrid. Vt käesoleva peatüki osa "Rasvafiltri puhastamine".
2. Keerake filtrit vastupäeva (1) ja seejärel tõmmake (2).

VEAOTSING

HOIATUS! Vt ohutust käsitlevaid peatükke.

Filtrite tagasiasetamiseks korrake toimingut vastupidises järjekorras.

Filtri hoiatus

Filtri hoiatuse sisse- ja väljalülitamise kohta leiate teavet igapäevase kasutamise jaotisest.

Hoiatuse lähtestamiseks:

Puudutage 3 sekundit

Lambi asendamine

Selle seadme juurde kuulub ka LED-lamp. Seda osa võib asendada ainult tehnik. Mistahes rikke korral vaadake jaotist "Hooldus" peatükis "Ohutusjuhised".

Mida teha, kui...

Probleem Võimalik põhjus Lahendus
Seade ei käivitu. Seade ei ole vooluvörku ühendatud või on ühendatud valesti.		Kontrollige, kas seade on ði-gesti vooluvörku ühendatud.
Seade ei käivitu. Kaitse on vallandunud. Tehke kindlaks, kas tõrke		põhjustas kaitse. Kui kaitse korduvalt uuesti vallandub, võtke ühendust elektrikuga.
Lamp ei põle. Lamp on katki. Asendage lamp. Vt peatükki		"Puhastus ja hooldus".
Seade ei ima auru piisavalt Hästi.	Valitud mootorikiirus ei vasta tekkviale auruhulgale.	Muutke mootorikiirust.
Filtri hoiatuse indikaator põleb.	Filtri hoiatus põleb. Rasvafil-ter vajab puhasamist.	Vaadake filtri hoiatust pu-hastuse ja hoolduse peatü-kis.
Filtri hoiatuse indikaator vilgub.	Filtri hoiatus põleb. Sõefilter tuleb asendada või puhasada.	Vaadake filtri hoiatust pu-hastuse ja hoolduse peatü-kis.

JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonikajäätmed ringlusse. Ärge visake sümboliga

tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
