KÄYTTÖOHJE JDWK907S0 JUNO

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse. 67SISÄLTÖ Turvallisuustiedot 68 Turvallisuusohjeet 70 Asennus 71 Tuotekuvaus 71 Päivittäinen käyttö 72 Hoito ja puhdistus 73 Vianmääritys 75 Oikeus muutoksiin pidätetään. TURVALLISUUSTIEDOT Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten. Lasten ja taitamattomien henkilöiden turvallisuus

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.

• Laite on pidettävä 3-8-vuotiaiden lasten ja erittäin vakavasti liikuntarajoitteisten henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti.

• Älä anna lasten leikkiä laitteella.

• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.

• Pidä lapset ja kotieläimet poissa laitteen luota sen ollessa toiminnassa.

• Lapset eivät saa puhdistaa laitetta tai suorittaa laitteeseen käyttäjän huoltotoimenpiteitä. 68Yleiset turvallisuusohjeet

• Tämä laite on tarkoitettu kotitalouskäyttöön keittotasojen, liesien ja vastaavien ruoanlaittolaitteiden päällä.

• Irrota pistoke pistorasiasta ennen laitteen huoltoa.

• HUOMAUTUS: Laitteen kosketettavissa olevat osat voivat kuumentua, kun sitä käytetään ruoanlaittolaitteiden kanssa.

• Käytä ainoastaan laitteen mukana toimitettuja kiinnitysruuveja. Jos ne eivät kuulu pakkaukseen, käytä asennusohjeissa suositeltuja ruuveja.

• Laitteen kiinnityksessä ei saa käyttää liimaa.

• Jätä pannujen alla olevan keittotason pinnan ja laitteen alaosan väliin vähintään 65 cm tilaa, ellei muuta mainita laitteen tai keittotason asennusohjeissa.

• Ilmanpoistojärjestelmän tulee olla paikallisten määräyksien mukainen.

• Varmista, että huoneen ilmanvaihto on hyvä. Muiden kaasulla tai polttoaineilla toimivien laitteiden tai avotulien kehittämät höyryt tai savu eivät saa päästä tilaan ilmastointikanavien kautta.

• Varmista, ettei tuuletusaukoissa ole tukoksia ja ettei laitteen keräämää ilmaa syötetä muiden laitteiden savun- ja höyrynpoistokanaviin (keskuslämmitysjärjestelmät, termosifonit, vedenlämmittimet, jne.).

• Kun laite toimii muiden laitteiden kanssa, huoneen alipaine saa olla korkeintaan 0,04 mbar.

• Varmista, ettei virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltopalveluumme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.

• Jos laite on liitetty suoraan sähköverkkoon, sähköjärjestelmään on asennettava eristyslaite, joka mahdollistaa virran katkaisemisen kaikista laitteen navoista. Täydellinen virran katkaisu on taattava ylijänniteluokan III määrityksien mukaisesti. Virrankatkaisulaite tulee integroida pysyvään johdotukseen johdotussäätöjen mukaisesti. 69• Älä liekitä laitteen alla.

• Ei saa käyttää vaarallisten tai räjähtävien materiaalien ja höyryjen sammuttamiseen.

• Puhdista laite säännöllisesti pehmeällä liinalla, jotta pintamateriaali pysyisi hyväkuntoisena.

• Älä käytä höyrypesuria, vesisuihkua, voimakkaita hankaavia puhdistusaineita tai teräviä metallikaapimia laitteen pinnan puhdistamiseen. Käytä ainoastaan mietoja pesuaineita.

• Puhdista rasvasuodattimet säännöllisesti (vähintään 2 kuukauden välein) ja poista rasvajäämät laitteesta tulipalovaaran välttämiseksi.

• Puhdista laitteen sisäosa liinalla tai harjalla. TURVALLISUUSOHJEET Asennus VAROITUS! Virheellinen käyttö voi aiheuttaa henkilövahinkoja, sähköiskuja, tulipaloja, palovammoja tai laitteen vaurioitumisen.

• Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Vaurioitunutta laitetta ei saa asentaa tai käyttää.

• Noudata koneen mukana toimitettuja asennusohjeita.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.

• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot ennen laitteen asentamista.

• Ilmanpoistoa ei saa asentaa seinän sisään, ellei seinän syvennystä ole tarkoitettu tähän tarkoitukseen. Sähköliitäntä VAROITUS! Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.

• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.

• Jos symbolia ( ) ei ole merkitty arvokilpeen, laite on maadoitettava.

• Kytke pistoke maadoitettuun pistorasiaan.

• Varo, ettei virtajohto takerru kiinni mihinkään.

• Älä käytä jakorasioita tai jatkojohtoja.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.

• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot voivat aiheuttaa liittimen ylikuumenemisen.

• Liitä laite asennuksen jälkeen. Varmista, että verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen. 70Käyttö VAROITUS! Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Laitetta ei saa käyttää muuhun tarkoitukseen.

• Älä muuta laitteen teknisiä ominaisuuksia.

• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.

• Käytä ainoastaan laitteen mukana toimitettuja lisävarusteita.

• Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen ja paistamisen aikana.

• Älä käytä suojaamattomia sähkögrillejä.

• Älä käytä laitetta säilytystasona.

• Älä katso suoraan laitteen valoon suurennuslaseilla, kiikareilla tai vastaavilla optisilla laitteilla. Huoltopalvelu

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun.

• Käytä vain alkuperäisiä varaosia. Hävittäminen VAROITUS! Henkilövahinko- tai tukehtumisvaara.

• Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.

• Irrota pistoke pistorasiasta.

• Leikkaa virtajohto laitteen läheltä ja hävitä se. ASENNUS VAROITUS! Lue turvallisuutta koskevat luvut. Asennusohjeet Katso kaikki laitteen asennusta koskevat tiedot erillisestä asennusoppaasta. TUOTEKUVAUS Laitteen osat

Suodattimen kansi 71Käyttöpaneelin osat

Moottorin ensimmäinen nopeustaso

Moottorin toinen nopeustaso

Moottorin kolmas nopeustaso

Moottorin maksiminopeus

Suodattimen muistutus

Hob to Hood -toiminto

Liesituulettimen käyttö Tarkista suositeltu nopeus alla olevasta taulukosta. Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla. Ruoanvalmistus kannellisilla keittoastioilla useammalla keittoalueella tai polttimella, kevyt paistaminen. Keittäminen, suurien ruokamäärien paistaminen ilman kantta, ruoan‐ valmistus useammalla keittoalueella tai polttimella. Keittäminen, suurien ruokamäärien paistaminen ilman kantta, suuri kosteus. Liesituuletin toimii maksiminopeudella. 6 minuutin kuluttua laite palauttaa edellisen asetuksen. Liesituuletin on suositeltavaa jättää toimintaan noin 15 minuutin ajaksi ruoanlaiton jälkeen. Käyttöpaneeli koostuu kosketusnäytöstä. Toiminnot voidaan kytkeä päälle koskettamalla symboleja. Liesituulettimen käyttäminen:

1. Kytke laite päälle painamalla painiketta

Toiminnot voidaan kytkeä toimintaan.

2. Kytke toiminto toimintaan

koskettamalla symbolia. Sammuta laite painamalla uudelleen painiketta . Hob to Hood -toiminto Kyseessä on automaattitoiminto, joka yhdistää keittotason liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaalin viestin. Puhaltimen nopeus säätyy automaattisesti tila- asetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan mukaan. Puhallinta voidaan säätää myös 72keittotasosta manuaalisesti. Toiminto voidaan kytkeä toimintaan keittotason paneelista. Lisätietoa toiminnon käyttämisestä löytyy keittotason käyttöohjeesta. Moottorin maksiminopeuden aktivoiminen Painiketta painaessa moottorin maksiminopeus käynnistyy 6 minuutin ajaksi. Sen jälkeen laite palaa edelliseen nopeusasetukseen. Kun toiminto on toiminnassa, suodattimen hälytyksen merkkivalossa palaa (valkoinen) valo. Kun toiminto on kytketty toimintaan, painikkeen kosketuksilla ei ole vaikutusta. Suodattimen hälytyksen kytkeminen päälle ja pois päältä Suodattimen hälytys ilmoittaa hiilisuodattimen vaihto- tai puhdistustarpeesta sekä rasvasuodattimen puhdistustarpeesta. Suodattimen merkkivaloon syttyy (punainen) valo 30 sekunnin ajaksi, jos rasvasuodattimen puhdistus on tarpeen. Suodattimen merkkivalossa vilkkuu (punainen) valo 30 sekunnin ajan, jos hiilisuodattimen vaihto tai puhdistus on tarpeen. Lue suodattimen hälytystiedot kohdasta "Hoito ja puhdistus".

1. Kytke käyttöpaneeli päälle.

2. Varmista, että kuvakkeet ovat

3. Kytke hiilisuodattimen hälytys päälle ja

pois päältä koskettamalla painiketta 3 sekunnin ajan. Jos hiilisuodattimen hälytys on päällä, suodattimen kuvakkeessa vilkkuu (valkoinen) valo 5 sekunnin ajan. Jos hiilisuodattimen hälytys on pois päältä, suodattimen kuvakkeessa palaa (valkoinen) valo 5 sekunnin ajan.

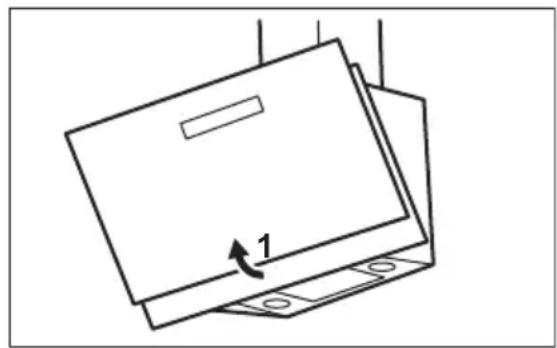

Rasvasuodattimen puhdistaminen Suodattimet tulee puhdistaa vähintään kerran kuukaudessa. Suodattimet tulee asentaa pidikkeiden avulla niin, että tapit ovat vastakkaisella puolella. Suodattimen puhdistaminen:

2. Paina asennuspidikkeen kahvaa

liesituulettimen alaosassa olevassa suodatinpaneelissa (1).

3. Kallista suodattimen etuosaa hiukan

alaspäin (2) ja vedä sen jälkeen. Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.

4. Puhdista suodattimet sienellä käyttäen

hankaamattomia pesuaineita tai pese ne astianpesukoneessa. Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, tämä ei vaikuta laitteen suorituskykyyn.

5. Asenna suodattimet takaisin

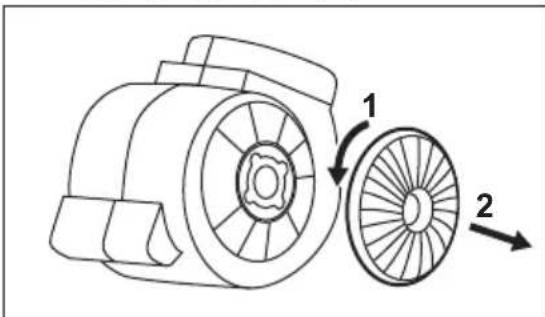

noudattamalla kahden ensimmäisen vaiheen ohjeita päinvastaisessa järjestyksessä. Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla. Hiilisuodattimen vaihtaminen Hiilisuodatin tulee vaihtaa, jos suodattimen hälytys on aktivoitunut. Lue ohjeet tämän luvun osiosta "Suodattimen hälytys". Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasvasuodattimen puhdistustiheyden mukaan. VAROITUS! Hiilisuodatinta EI VOI pestä! Suodatinta ei voi regeneroida! Hiilisuodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta.

Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".

2. Kierrä suodatinta vastapäivään (1) ja

vedä sen jälkeen (2).

Asenna suodattimet takaisin noudattamalla ohjeita päinvastaisessa järjestyksessä. Suodattimen hälytys Katso lisätietoa suodattimen hälytyksen kytkemisestä toimintaan ja pois toiminnasta Päivittäinen käyttö -luvusta. Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen". Katso osio "Hiilisuodattimen puhdistaminen" tai "Hiilisuodattimen vaihtaminen" (suodattimen mallista riippuen). Kuittaa hälytys seuraavasti: Kosketa -painiketta kolmen sekunnin ajan. Lampun vaihtaminen Laitteen mukana toimitetaan LED-lamppu. Tämän osan saa vaihtaa ainoastaan huoltoteknikko. Mikäli laitteessa esiintyy toimintahäiriöitä, katso kohta "Huolto" luvusta "Turvallisuusohjeet". 74VIANMÄÄRITYS VAROITUS! Lue turvallisuutta koskevat luvut. Käyttöhäiriöt Ongelma Mahdollinen syy Korjaustoimenpide Laite ei kytkeydy toimintaan. Laitetta ei ole kytketty säh‐ köverkkoon tai se on liitetty sähköverkkoon virheellisesti. Tarkista, onko laite kytketty oikein sähköverkkoon. Laite ei kytkeydy toimintaan. Sulake on palanut. Tarkista, onko toimintahäiri‐ ön syynä sulake. Jos sulake palaa aina uudelleen, kään‐ ny sähköalan ammattilaisen puoleen. Valo ei syty. Lamppu on palanut. Vaihda lamppu. Lue ohjeet kohdasta "Hoito ja puhdis‐ tus". Laite ei poista höyryä riittä‐ vän tehokkaasti. Moottorin nopeus on riittä‐ mätön muodostuvaan höy‐ ryyn nähden. Säädä moottorin nopeutta. Suodattimen hälytyksen merkkivalo palaa. Suodattimen hälytys on akti‐ voitunut. Rasvasuodatin on puhdistettava. Lue suodattimen hälytystie‐ dot kohdasta "Hoito ja puh‐ distus". Suodattimen hälytyksen merkkivalo vilkkuu. Suodattimen hälytys on akti‐ voitunut. Hiilisuodatin on vaihdettava tai puhdistetta‐ va. Lue suodattimen hälytystie‐ dot kohdasta "Hoito ja puh‐ distus".

Kierrätä materiaalit, jotka on merkitty merkillä . Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
