Producttype	Afzuigkap
Merk	JUNO
Model	JDWK907S0
Breedte (cm)	90
Aantal snelheden	4 snelheden + maximale tijdelijke snelheid
Functie Hob2Hood	Ja, infraroodcommunicatie met de kookplaat
Verlichting	Geïntegreerde LED (niet vervangbaar door gebruiker)
Type vetfilter	Wasbaar metalen filter (minstens 1 keer per maand)
Type koolstoffilter	Niet-wasbaar koolstoffilter, vervangen volgens alarm
Verzadigingsalarm filter	Ja, rood lampje voor vetfilter, knipperend voor koolstoffilter
Reset alarm	Druk gedurende 3 seconden op de speciale toets
Minimale installatiehoogte	65 cm tussen kookplaat en onderkant afzuigkap
Voeding	220-240 V, 50 Hz
Motorvermogen (geschat)	200 W
Gewicht (geschat)	15 kg
Onderhoud vetfilters	Afwasmachine of met de hand met neutraal wasmiddel
Vervangen koolstoffilter	Vetfilter verwijderen, koolstoffilter draaien en uittrekken
Kinderbeveiliging	Gebruik door kinderen van +8 jaar onder toezicht
Repareerbaarheid	Originele onderdelen verkrijgbaar bij erkende dienst
Beschermingsgraad	Klasse III (aarding vereist als symbool ontbreekt op typeplaatje)

Veelgestelde vragen - JDWK907S0 JUNO

Hoe installeer ik de JUNO JDWK907S0 afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd een minimale afstand van 65 cm tussen de kookplaat en de afzuigkap aan. Volg de instructies in de installatiehandleiding.

Hoe gebruik ik de Hob2Hood-functie?

De Hob2Hood-functie zorgt voor een automatische verbinding tussen de afzuigkap en een compatibele kookplaat via infrarood. De motorsnelheid past zich automatisch aan het koken aan. U kunt ook handmatig bedienen vanaf de kookplaat.

Hoe vaak moet ik de vetfilters reinigen?

De vetfilters moeten minstens één keer per maand worden gereinigd, vaker bij intensief gebruik. Ze kunnen in de vaatwasser op lage temperatuur worden gereinigd of met de hand met een niet-schurend schoonmaakmiddel.

Hoe vervang ik het koolstoffilter?

Verwijder eerst de vetfilters. Draai het koolstoffilter naar links en trek het eruit. Het is niet wasbaar: vervang het door een nieuw exemplaar. De vervangingsfrequentie is afhankelijk van het gebruik.

Wat moet ik doen als het alarmlampje van het filter gaat branden?

Als het lampje constant rood brandt, reinig dan de vetfilters. Als het knippert, vervang of reinig dan het koolstoffilter. Na het onderhoud reset u het alarm door 3 seconden op de speciale toets te drukken.

Hoe schakel ik de melding van het koolstoffilter in of uit?

Druk op het uitgeschakelde bedieningspaneel gedurende 3 seconden op de filtertoets. Als het lampje wit knippert, is de melding geactiveerd; als het constant wit brandt, is deze gedeactiveerd.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer de elektrische aansluiting en de zekering. Als het probleem aanhoudt, neem contact op met een gekwalificeerde elektricien. Zorg ervoor dat het stopcontact toegankelijk is.

De verlichting werkt niet, wat moet ik doen?

De LED-verlichting is ingebouwd en kan alleen worden vervangen door een erkende technicus. Neem contact op met de klantenservice.

Waarom zuigt de afzuigkap de dampen niet voldoende op?

Verhoog de motorsnelheid. Als het probleem aanhoudt, reinig dan de vetfilters en controleer of het afvoerkanaal niet verstopt is.

Wat is de levensduur van het koolstoffilter?

De verzadiging varieert afhankelijk van het gebruik. Het alarmlampje waarschuwt u wanneer het moet worden vervangen. Gemiddeld om de 3 tot 6 maanden bij normaal gebruik.

GEBRUIKSAANWIJZING JDWK907S0 JUNO

Eliminimi i pajisjes

PARALAJMERIM! Rrezik plagosjee osmbytje.

Veiligheidsinformatie 43

Veiligheidsvoorschriften 45

Montage 46

Beschrijving van het product 47

Dagelijks gebruik 47

Onderhoud en reiniging 49

Probleemoplossing 50

Wijzigingen voorbehouden.

VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeien uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.
• Kinderen tussen de 3 en 8 jaar oud en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Kinderen jonger dan 3 jaar dienen, mits zij voortdurend onder toezicht staan, bij het apparaat uit de buurt te worden gehouden.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

Algemene waarschuwingen

• Dit apparaat is bedoeld voor huishoudelijk gebruik boven kookplaten, fornuizen en soortgelijke kooktoestellen.
• Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken.
• LET OP: Makkelijk toegankelijke onderdelen kunnen heet worden tijdens gebruik met kooktoestellen.
• Gebruik alleen de bevestigingsschroeven die bij het apparaat zijn meegeleverd. Als deze niet zijn meegeleverd, gebruik dan de schroeven die in de installatie-instructies worden aanbevolen.
• Gebruik geen lijm om het apparaat vast te zetten.
• De minimumafstand tussen het kookoppervlak waarop de pannen staan en het onderste deel van het apparaat moet ten minste 65 cm bedragen, tenzij anders aangegeven in de installatie-instructies voor het apparaat of de kookplaat.
• De luchtafvoer moet voldoen aan de voorschriften van de lokale autoriteiten.
• Zorg voor een goede luchtventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van ongewenste gassen van apparaten in de ruimte die op gas of andere brandstoffen werken, zoals open haarden, te voorkomen.
• Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd en dat de door het apparaat opgevangen lucht niet wordt overgebracht naar een kanaal dat wordt gebruikt om rook en stoom uit andere apparaten (centrale verwarmingssystemen, thermosifons, waterverwarmingstoestellen, enz.) af te zuigen.
• Wanneer het apparaat met andere apparaten werkt, mag het maximale vacuüm dat in de ruimte wordt gegenereerd niet groter zijn dan 0,04 mbar.
• Zorg dat u de stroomkabel niet beschadigt. Neem contact op met onze service-afdeling of een elektromonteur om een beschadigde elektrische kabel te vervangen.
• Als het apparaat rechtstreeks op de voeding is aangesloten, moet de elektrische installatie zijn uitgerust met een isolatie-inrichting waarmee het apparaat van alle polen van het stopcontact kan worden losgekoppeld. Volledige ontkoppeling moet voldoen aan de voorwaarden van de overspanningscategorie III. De middelen voor het uitschakelen moeten worden opgenomen in de vaste bedrading overeenkomstig de regels voor de bedrading.
• Flambeer niet onder het apparaat.
• Gebruik het niet om gevaarlijke of explosieve materialen en dampen af te zuigen.
• Reinig het apparaat regelmatig met een zachte doek om te voorkomen dat het materiaal van het oppervlak verder uitgaat.
• Gebruik geen stoomreiniger, waterspray, agressieve schuurmiddelen of scherpe metalen schrapers om het oppervlak van het apparaat schoon te maken. Gebruik alleen neutrale schoonmaakmiddelen.
• Reinig de vetfilters regelmatig (ten minste om de 2 maanden) en verwijder vetafzettingen uit het apparaat om brandgevaar te voorkomen.
• Gebruik een doek of borstel om de binnenkant van het apparaat schoon te maken.

VEILIGHEIDSVOORSCHRIFTEN

Installatie

WAARSCHUWING! Gevaar voor letsel, elektrische schokken, brand, brandwonden en schade aan het apparaat.

• Alleen een erkende installatietechnicus mag het apparaat installeren.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die bij het apparaat zijn meegeleverd.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Verwijder voordat u het apparaat installeert alle verpakkingen, de etikettering en de beschermfolie.
• Installeer de uitlaatlucht niet in een wandopening, tenzij de opening voor dat doel is ontworpen.

Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom.
• Als het symbool () op het typeplaatje is afgedrukt, moet het apparaat geaard worden.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Voorkom dat de stroomkabels verstrikt raken.
• Gebruik geen meerwegstekkers en verlengsnoeren.
• Sluit de stroomstekker niet aan op een losse stroomaansluiting.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zodanige wijze worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels kunnen ervoor zorgen dat de contactklemmen te heet worden.
• Sluit het apparaat aan het einde van de installatie aan. Zorg ervoor dat de netvoeding na installatie bereikbaar is.

Gebruik

WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken.

• Dit apparaat is uitsluitend bestemd om mee te koken. Gebruik het apparaat niet voor andere doeleinden.

MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

• De specificatie van dit apparaat niet wijzigen. Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Gebruik alleen de accessoires die zijn meegeleverd met het apparaat. Houd vlammen of verwarmde voorwerpen weg van vetten en oliën tijdens het koken en bakken.
• Gebruik geen onbedekte elektrische roosters.
• Gebruik het apparaat niet als opslagoppervlak.
• Gebruik geen vergrootglazen, verrekijkers of soortgelijke optische apparaten om direct naar de verlichting van het apparaat te kijken.

Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik uitsluitend originele reserveonderdelen.

Verwijdering

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact met uw plaatselijke overheid voor informatie m.b.t. de correcte afvalverwerking van het apparaat. Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

Installatie-instructies

Zie voor volledige informatie over de installatie van het apparaat een apart installatieboekje.

Overzicht bedieningspaneel

1 Aan/uit 2 Eerste motorsnelheid 3 Tweede motorsnelheid 4 Derde motorsnelheid 5 Maximale motorsnelheid

6 Filterherinnering 7 Kookplaat-naar-kap-functie 8 Lamp

DAGELIJKS GEBRUIK

De kap gebruiken

Controleer de aanbevolen snelheid volgens onderstaande tabel.

23	Tijdens het opwarmen van voedsel, koken met potten met deksel.
24	Tijdens het koken met potten met deksel op meerere kookzones of branders, zachtjes bakken.
23	Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, koken op meerdere kookzones of branders.
24	Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, grote luchtvochtigheid. De kap werkt op maximale snelheid. Na 6 minutek eert het apparaat terug� naar de vorige instelling.

Het wordt aanbevolen om de kap ongeveer 15 minuten na het koken te laten werken.

Het bedieningspaneel is een sensorveld. Raak de symbolen aan om de functies in te schakelen.

Voor de bediening van de kap:

1. Zet het apparaat aan door op de knop ① te drukken. De functies zijn klaar om te worden geactiveerd.
2. Raak om de functie in te schakelen het symbool aan. Om het apparaat uit te schakelen drukt u opnieuw op de knop ①.

Kookplaat-naar-kap-functie

Het is een automatische functie die de kookplaat op een afzuigkap aansluit. Zowel de kookplaat als de afzuigkap heeft een infraroodontvanger. De snelheid van de ventilator wordt automatisch bepaald op basis van de modusinstelling en de temperatuur van de heetste pan op de kookplaat. U kunt de ventilator van de kookplaat ook handmatig bedienen. De functie kan worden geactiveerd vanaf het paneel van de kookplaat.

Voor meer informatie over het gebruik van de kookplaat raadpleegt u de gebruiksaanwijzing van de kookplaat.

Maximale motorsnelheid activeren

Wanneer u op de knop drukt, begint de maximale motorsnelheid gedurende 6 minuten te werken. Daarna keert het apparaat terug naar de vorige snelheidsinstelling.

Wanneer de functie actief is, wordt de filteralarmindicator ingeschakeld (wit).

Wanneer de functie is ingeschakeld, heeft een extra aanraking van de knop geen effect.

Filtermelding activeren en deactiveren

Het filteralarm herinnert u eraan om de koolfilter te vervangen of te reinigen en de vetfilter te reinigen. Het controlelampje van de filter brandt (rood) gedurende 30 seconden als de vetfilter moet worden gereinigd. Het controlelampje van de filter knippert (rood) gedurende 30 seconden als de koolfilter moet worden vervangen of gereinigd.

Zie "Filteralarm" in hoofdstuk "Onderhoud en reiniging".

1. Schakel het bedieningspaneel in.
2. Zorg ervoor dat de pictogrammen uitgeschakeld zijn.
3. Raak de toets seconden aan om de koolfiltermelding te activeren of te deactiveren.

Als de melding van de koolfilter is geactiveerd, knippert het filterpictogram (wit) gedurende 5 seconden.

Als de melding van de koolfilter is gedeactiveerd, blijft het filterpictogram gedurende seconden vast (wit) staan.

ONDERHOUD EN REINIGING

De vetfilter reinigen

Elke filter moet ten minste eenmaal per maand worden gereinigd. Filters worden gemonteerd met behulp van clips en pennen aan de andere kant.

De filter reinigen:

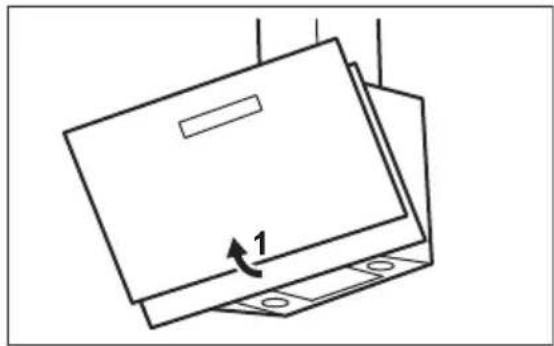

1. Trek aan het deksel om het te openen.

1. Druk op de handgreep van de montageclip op het filterpaneel onder de kap (1).

1. Kantel de voorkant van de filter naar beneden (2) en trek vervolgens. Herhaal de eerste twee stappen voor alle filters.
2. Reinig de filters met een spons met niet-schurende reinigingsmiddelen of in een vaatwasser.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

1. Voer de eerste twee stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

Herhaal de stappen voor alle filters indien van toepassing.

De koolfilter vervangen

De koolfilter moet worden vervangen als het filteralarm brandt.

Zie het filteralarm in dit hoofdstuk.

De verzadigingstijd van de koolfilter varieert afhankelijk van het type koken en de regelmaat van het reinigen van de vetfilter.

WAARSCHUWING! De koolfilter is NIET afwasbaar! De filter kan niet worden geregenereerd!

Om de koolfilter te vervangen:

1. Haal de vetfilters uit het apparaat. Zie "De vetfilter reinigen" in dit hoofdstuk.
2. Draai de filter linksom (1) en trek hem er vervolgens uit (2).

Voer de stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

Filteralarm

Zie "Activeren en deactiveren van het filteralarm" in het hoofdstuk Dagelijks gebruik.

Zie "De vetfilter reinigen" in dit hoofdstuk.

Zie "De kooffilter reinigen" of "De kooffilter verrangen" (afhankelijk van het filtertype).

Om het alarm te resetten:

Raak de seconden aan.

Het lampje verrangen

Dit apparaat wordt geleverd met een ledlamp. Dit onderdeel kan alleen door een technicus worden verrangen. Raadpleeg in geval van storingen "Service" in het hoofdstuk "Veiligheidsinstructies".

PROBLEEMOPLOSSING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

Wat moet u doen als ...

Probleem Mogelijk oorzaak	Oplossing
U kunt het apparaat Niet ac-tiveren.	Het apparaat is Niet aange-sloten op een stroomvoor-ziening of het is verkeerd aangesloten.	Controler of het apparaat goed is aangesloten op hetlichtnet.
U cunt het apparaat Niet ac-tiveren.	De zekering is doorgesla-gen.	Ga na of de zekering de oor-zaak van de storing is. Als de zekeringen koer op koerdoorslaan, neemt u contact op met een erkende installa-teur.
Het lampje brandt Niet. Het lampje is stuk. Vervang het lampje.		Zie hethoofdstuk “Onderhoud enreiniging”
Het apparaat absorbeert Niet genoeg dampen.	De motorsnelheid is Niet vol-doende voor de optredende dampen.	Wijzig de snelheid van de motor.
Het controleampje van het filteralarm Brandt.	Het filteralarm is ingeschakeld. De vetfilter moet wor-den schoongemaakt.	Zie het filteralarm in hoofd-stuk “Onderhoud en reini-ging”.

Probleem Mogelijke oorzaak Oplossing

Het controlelampje van het filteralarm knippert.

Het filteralarm is ingeschakeld. De koolfilter moet worden verrangen of schoongemaakt.

Zie het filteralarm in hoofdstuk "Onderhoud en reiniging".

MILIEUBESCHERMING

Recycleer de materialen met het symbool. Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi

apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
