JDWK907S0 - Hotte JUNO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	JUNO
Modèle	JDWK907S0
Largeur (cm)	90
Nombre de vitesses	4 vitesses + vitesse maximale temporisée
Fonction Hob2Hood	Oui, communication infrarouge avec la table de cuisson
Éclairage	LED intégré (non remplaçable par l'utilisateur)
Type de filtre à graisses	Filtre métallique lavable (au moins 1 fois par mois)
Type de filtre à charbon	Filtre à charbon non lavable, à remplacer selon alarme
Alarme de saturation du filtre	Oui, voyant rouge pour filtre à graisses, clignotant pour filtre à charbon
Réinitialisation de l'alarme	Appuyer sur la touche dédiée pendant 3 secondes
Hauteur minimale d'installation	65 cm entre la table de cuisson et la partie inférieure de la hotte
Alimentation électrique	220-240 V, 50 Hz
Puissance moteur (estimée)	200 W
Poids (estimé)	15 kg
Entretien des filtres à graisses	Lavage au lave-vaisselle ou à la main avec détergent neutre
Remplacement du filtre à charbon	Démontage du filtre à graisses, rotation et retrait du filtre à charbon
Sécurité enfants	Utilisation par enfants de +8 ans sous surveillance
Réparabilité	Pièces d'origine disponibles auprès du service agréé
Indice de protection	Classe III (mise à la terre requise si symbole absent sur plaque)

FOIRE AUX QUESTIONS - JDWK907S0 JUNO

Comment installer la hotte JUNO JDWK907S0 ?

L'installation doit être réalisée par un professionnel qualifié. Respectez une distance minimale de 65 cm entre la table de cuisson et la hotte. Suivez les instructions fournies dans la notice d'installation.

Comment utiliser la fonction Hob2Hood ?

La fonction Hob2Hood permet une liaison automatique entre la hotte et une table de cuisson compatible via infrarouge. La vitesse du moteur s'adapte automatiquement à la cuisson. Vous pouvez aussi contrôler manuellement depuis la table de cuisson.

À quelle fréquence nettoyer les filtres à graisses ?

Les filtres à graisses doivent être nettoyés au moins une fois par mois, plus souvent en cas d'utilisation intensive. Ils passent au lave-vaisselle à basse température ou se lavent à la main avec un détergent non abrasif.

Comment remplacer le filtre à charbon ?

Retirez d'abord les filtres à graisses. Tournez le filtre à charbon vers la gauche et tirez pour le sortir. Il n'est pas lavable : remplacez-le par un neuf. La fréquence de remplacement dépend de l'utilisation.

Que faire si le voyant d'alarme du filtre s'allume ?

Si le voyant est rouge fixe, nettoyez les filtres à graisses. S'il clignote, remplacez ou nettoyez le filtre à charbon. Après l'entretien, réinitialisez l'alarme en appuyant sur la touche dédiée pendant 3 secondes.

Comment activer ou désactiver la notification du filtre à charbon ?

Sur le bandeau de commande éteint, appuyez sur la touche de filtre pendant 3 secondes. Si le voyant clignote blanc, la notification est activée ; s'il est fixe blanc, elle est désactivée.

Que faire si la hotte ne s'allume pas ?

Vérifiez le branchement électrique et l'état du fusible. Si le problème persiste, contactez un électricien qualifié. Assurez-vous que la prise secteur est accessible.

L'éclairage ne fonctionne pas, que faire ?

L'éclairage LED est intégré et ne peut être remplacé que par un technicien agréé. Contactez le service après-vente.

Pourquoi la hotte n'aspire-t-elle pas assez les vapeurs ?

Augmentez la vitesse du moteur. Si le problème persiste, nettoyez les filtres à graisses et vérifiez que le conduit d'évacuation n'est pas obstrué.

Quelle est la durée de vie du filtre à charbon ?

La saturation varie selon l'utilisation. Le voyant d'alarme vous avertit quand le remplacer. En moyenne, tous les 3 à 6 mois pour une utilisation normale.

MODE D'EMPLOI JDWK907S0 JUNO

ENTRETIEN ET NETTOYAGE

Nettoyage du filtre à graisse

Chaque filtre doit être nettoyé au moins une fois par mois. Les filtres sont fixés à l'aide des clips et des broches situés sur le côté opposé.

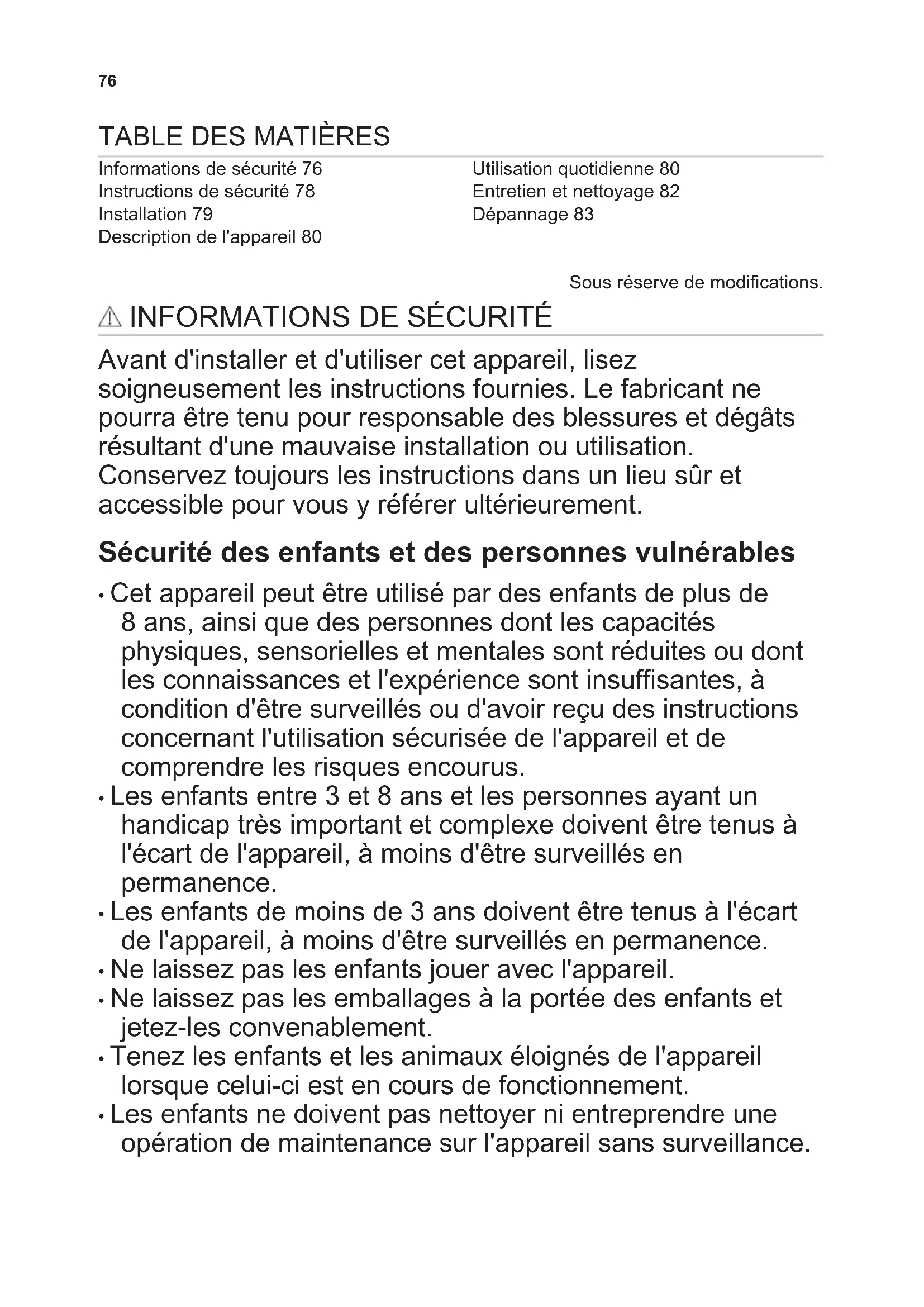

Informations de sécurité 76

Instructions de sécurité 78

Installation 79

Description de l'appareil 80

Utilisation quotidienne 80

Entretien et nettoyage 82

Dépannage 83

Sous réserve de modifications.

INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation.

Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque celui-ci est en cours de fonctionnement.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

Consignes générales de sécurité

• Cet appareil est conçu pour une utilisation domestique sur des tables de cuisson, des cuisinières ou d'autres appareils de cuisson similaires.
• Avant d'effectuer une opération de maintenance, débranchez l'appareil de la prise secteur.
• ATTENTION : Les parties accessibles peuvent devenir chaudes en cours d'utilisation en raison des appareils de cuisson.
• Utilisez uniquement les vis de fixation fournies avec l'appareil. Si elles ne sont pas fournies, utilisez les vis recommandées dans les instructions d'installation.
• N'utilisez pas d'adhésifs pour fixer l'appareil.
• La distance minimale entre la surface de la table de cuisson sur laquelle les récipients sont posés et la partie inférieure de l'appareil doit être d'au moins 65 cm, sauf indication contraire dans les instructions d'installation de l'appareil ou de la table de cuisson.
• L'évacuation d'air doit être conforme aux réglementations des autorités locales.
• Aérez suffisamment la pièce où est installé l'appareil pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles, y compris les flammes nues. Assurez-vous que les aérations ne sont pas bouchées et que l'air aspiré par l'appareil ne provient pas d'un conduit d'évacuation des fumées et vapeurs émises par d'autres appareils (systèmes de chauffage central, thermosiphons, chauffe-eau, etc.).
• Lorsque l'appareil fonctionne avec d'autres appareils, le vide maximal généré dans la pièce ne doit pas dépasser 0,04 mbar.
• Veillez à ne pas endommager le câble d'alimentation. Contactez notre centre de maintenance agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• Si l'appareil est directement branché sur l'alimentation secteur, l'installation électrique doit être équipée d'un dispositif d'isolation permettant de débrancher l'appareil du secteur avec une coupure omnipolaire. La déconnexion complète doit être conforme aux conditions de surtension de catégorie III. Un moyen de déconnexion doit être prévu dans le câblage fixe conformément aux règles nationales d'installation.
• Ne flambez pas d'aliments sous l'appareil.
• N'utilisez pas l'appareil pour évacuer des matériaux et vapeurs dangereux ou explosifs.
• Nettoyez régulièrement l'appareil à l'aide d'un chiffon doux afin de maintenir le revêtement en bon état.
• N'utilisez pas de nettoyeur vapeur, de pulvérisateur d'eau, de produit nettoyant abrasif, ni de grattoir métallique pour nettoyer la surface de l'appareil. Utilisez uniquement des produits de lavage neutres.
• Nettoyez régulièrement les filtres à graisse (au moins tous les 2 mois) et éliminez les dépôts de graisses de l'appareil pour éviter tout risque d'incendie.
• Utilisez un chiffon ou une brosse pour nettoyer l'intérieur de l'appareil.

INSTRUCTIONS DE SÉCURITÉ

Installation

AVERTISSEMENT! Risque de blessure, de choc électrique, d'incendie, de brûlures ou de dommage matériel à l'appareil.

• L'appareil doit être installé uniquement par un professionnel qualifié.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilant lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Avant d'installer l'appareil, retirez tous les emballages, les étiquettes et le film de protection.
• N'installez pas le conduit d'évacuation de l'air dans une cavité du mur, sauf si cette cavité est spécialement conçue pour cela.

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié. - Vérifiez que les paramètres figurant sur la plaque signalétique correspondent

aux données électriques de votre réseau.

• Si le symbole () n'est pas imprimé sur la plaque signalétique, l'appareil doit être raccordé à la terre. Utilisez une prise correctement installée et protégée contre les chocs.
• Ne laissez pas le câble d'alimentation s'emmêler. L'appareil ne doit pas être raccordé à l'aide d'une prise multiple ou d'un prolongateur.
• Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils. Assurez-vous que l'appareil est bien installé. Un câble d'alimentation électrique desserré ou mal branché peut être à l'origine d'une surchauffe des bornes.
• Branchez l'appareil à l'extrémité de l'installation. Assurez-vous que la prise secteur est accessible une fois l'appareil installé.

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Cet appareil est exclusivement destiné à un usage culinaire. N'utilisez pas cet appareil pour un autre usage.

INSTALLATION

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

• Ne modifiez pas les caractéristiques de cet appareil.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez que les accessoires fournis avec l'appareil. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile durant la cuisson et la friture.
• N'utilisez pas de grills électriques non couverts.
• N'utilisez pas l'appareil comme espace de rangement.
• N'utilisez pas de loupe, de lunettes, ni aucun autre dispositif optique semblable pour regarder directement l'éclairage de l'appareil.

Maintenance

• Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine.

Mise au rebut

AVERTISSEMENT ! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

Instructions d'installation

Pour des informations complètes sur l'installation de l'appareil, reportez-vous à la notice d'installation fournie séparément.

Présentation générale

1 Bandeau de commande 2 Éclairage 3 Filtre 4 Couvercle du filtre

Présentation du bandeau de commande

1 Marche/Arrêt 2 Première vitesse du moteur 3 Deuxième vitesse du moteur 4 Troisième vitesse du moteur 5 Vitesse maximale du moteur

6 Rappel filtre 7 Fonction Hob to hood 8 Éclairage

UTILISATION QUOTIDIENNE

Utilisation de la hotte

Vérifiez la vitesse recommandée dans le tableau ci-dessous.

Lorsque vous faites réchauffer des aliments, cuisez avec des récipients couverts.

23	Lorsque vous cuisinez dans des réciPIents couverts sur plusieurs zo- nes de cuisson ou brûleurs, frire doucement.
23	Lorsque vous faites bouillir, frire de grosses quantités d'aliments sans couvercle, cuire sur plusieurs zones de cuisson ou brûleurs.
24	Lorsque vous faites bouillir, frire de grosses quantités d'aliments sans couvercle, grande quantité d'humidité. La hotte fonctionne à vitesse maximale. Au bout de 6 minutes, l'appareil revient au precedent régla- ge.

Nous vous recommandons de laisser la hotte fonctionner pendant environ 15 minutes après la cuisson.

Le bandeau de commande est tactile. Appuyez sur les symboles pour activer les fonctions.

Pour faire fonctionner la hotte :

1. Allumez l'appareil en appuyant sur la touche ①. Les fonctions sont prêtes à être activées.
2. Pour activer la fonction, appuyez sur le symbole.

Pour éteindre l'appareil, appuyez à nouveau sur la touche ①.

Il s'agit d'une fonction automatique permettant de relier la table de cuisson à une hotte. La table de cuisson et la hotte disposent toutes les deux d'un communicateur de signal infrarouge. La vitesse du ventilateur est définie automatiquement en se basant sur le réglage du mode et de la température du récipient le plus chaud se trouvant sur la table de cuisson. Vous pouvez également activer le ventilateur manuellement, depuis la table de cuisson. La fonction peut être activée depuis le bandeau de commande de la table de cuisson.

Pour plus d'informations sur l'utilisation de la fonction, reportez-vous à la notice d'utilisation de la table de cuisson.

Activation de la vitesse maximale du moteur

Lorsque vous appuyez sur la touche, la vitesse maximale du moteur est activée pendant 6 minutes. Ensuite, l'appareil repasse aux précédents réglages de vitesse.

Lorsque la fonction est active, l'indicateur d'alarme du filtre est allumé (en blanc).

Lorsque la fonction est activée, un appui supplémentaire sur la touche a peu d'effet.

Activation et désactivation de la notification du filtre

L'alarme du filtre vous rappelle qu'il est temps de changer ou de nettoyer le filtre à charbon et de nettoyer le filtre à graisse. Si le filtre à graisse doit être nettoyé, le voyant du filtre est allumé (en rouge) pendant 30 secondes. Si le filtre à charbon doit être remplacé ou nettoyé, le voyant du filtre clignote (en rouge) pendant 30 secondes.

Reportez-vous au paragraphe « Alarme du filtre » du chapitre « Entretien et nettoyage ».

1. Activez le bandeau de commande.
2. Assurez-vous que les icônes sont éteintes.
3. Pour activer ou désactiver la notification du filtre à charbon, appuyez sur la touche pendant 3 secondes.

Si la notification du filtre à charbon est activée, l'icône du filtre clignote (en blanc) pendant 5 secondes.

Si la notification du filtre à charbon est désactivée, l'icône du filtre est fixe (en blanc) pendant 5 secondes.

ENTRETIEN ET NETTOYAGE

Nettoyage du filtre à graisse

Chaque filtre doit être nettoyé au moins une fois par mois. Les filtres sont fixés à l'aide de pinces et de pivots du côté opposé.

Pour nettoyer le filtre :

1. Tirez sur le couvercle pour l'ouvrir.

1. Appuyez sur le levier de la pince de fixation du filtre, sous la hotte (1).

1. Faites basculer doucement l'avant du filtre vers le bas (2), puis tirez dessus. Répétez les deux premières étapes pour tous les filtres.
2. Nettoyez les filtres à l'aide d'une éponge et d'un détergent non abrasif, ou au lave-vaisselle.

Le lave-vaisselle doit être réglé à basse température, sur cycle court. La décoloration du filtre à graisse n'a aucune incidence sur les performances de l'appareil.

1. Pour réinstaller le filtre, suivez les deux premières étapes dans l'ordre inverse.

Répétez les étapes pour tous les filtres, si présents.

Remplacement du filtre au charbon

Le filtre au charbon doit être remplacé si l'alarme du filtre se déclenche.

Reportez-vous au paragraphe « Alarme du contrôle » de ce chapitre.

Le temps de saturation du filtre à charbon varie en fonction du type de cuisson et de la régularité du nettoyage du filtre à graisse.

AVERTISSEMENT! Le filtre à charbon n'est PAS lavable! Le filtre ne peut pas être régénéré!

Pour remplacer le filtre à charbon :

1. Retirez les filtres à graisse de l'appareil.

Reportez-vous au paragraphe « Nettoyage du filtre à graisse » de ce chapitre. 2. Tournez le filtre vers la gauche (1) et tirez dessus (2).

Pour réinstaller le filtre, suivez les étapes dans l'ordre inverse.

Alarme du filtre

Reportez-vous au paragraphe « Activation et désactivation de l'alarme du filtre » du chapitre « Utilisation quotidienne »

Reportez-vous au paragraphe « Nettoyage du filtre à graisse » de ce chapitre.

Reportez-vous au paragraphe « Nettoyage du filtre à charbon ou remplacement du filtre à charbon » (en fonction du type de filtre).

Pour réinitialiser l'alarme :

Appuyez sur pendant 3 secondes.

Remplacement de l'éclairage

Cet appareil est fourni avec une ampoule LED. Cette pièce peut uniquement être remplacée par un technicien. En cas de dysfonctionnement, reportez-vous au paragraphe « Maintenance » du chapitre « Consignes de sécurité »

DÉPANNAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
L'appareil ne s'allume pas. L'appareil n'est pas connec-té à une source d'alimenta-tion électrique ou le bran-chement est incorrect.	Vérifiez que l'appareil est correctement branché à une source d'alimentation électrique.
L'appareil ne s'allume pas. Le fusible a disjoncté. Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites ap-pel à un électricien qualifié.
L'éclairage ne fonctionne pas. L'éclairage est défectueux. Remplacez l'ampoule. Re-portez-vous au chapitre « Entretien et nettoyage ».
L'appareil n'absorbe pas as-sez les vapeurs.	La vitesse du moteur n'est pas adaptée aux vapeurs émises.	Modifiez la vitesse du mo-teur.
Le voyant d'alarme du filtré s'est allumé.	L'alarme du filtré s'est dé-clenchée. Le filtré àGRAISSE doit être nettoyé.	Reportez-vous au paragra-phe « Alarme du filtré » du chapitre « Entretien et nettoyage » .
Le voyant d'alarme du filtré clignote.	L'alarme du filtré s'est dé-clenchée. Le filtré à charbon doit être remplaced ou nettoyé.	Reportez-vous au paragra-phe « Alarme du filtré » du chapitre « Entretien et nettoyage » .

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas

les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
