Produkta veids	Virtuves tvaika nosūcējs
Zīmols	JUNO
Modelis	JDWK907S0
Platums (cm)	90
Ātrumu skaits	4 ātrumi + pagaidu maksimālais ātrums
Funkcija Hob2Hood	Jā, infrasarkanā saziņa ar plīti
Apgaismojums	Iebūvēta LED (lietotājs nevar nomainīt)
Tauku filtra veids	Mazgājams metāla filtrs (vismaz 1 reizi mēnesī)
Ogles filtra veids	Nemazgājams ogles filtrs, jānomaina pēc trauksmes signāla
Filtra piesātinājuma trauksme	Jā, sarkana indikators tauku filtram, mirgojošs ogles filtram
Trauksmes atiestatīšana	Nospiest īpašo taustiņu 3 sekundes
Minimālais uzstādīšanas augstums	65 cm starp plīti un nosūcēja apakšējo daļu
Elektroapgāde	220-240 V, 50 Hz
Dzinēja jauda (aptuvena)	200 W
Svars (aptuvens)	15 kg
Tauku filtru apkope	Mazgāšana trauku mazgājamā mašīnā vai ar rokām ar neitrālu mazgāšanas līdzekli
Ogles filtra nomaiņa	Tauku filtra noņemšana, pagriešana un ogles filtra izņemšana
Bērnu drošība	Bērni no 8 gadu vecuma drīkst lietot tikai uzraudzībā
Remontējamība	Oriģinālās rezerves daļas pieejamas pilnvarotā servisā
Aizsardzības pakāpe	III klase (zemējums nepieciešams, ja uz plāksnes nav simbola)

Bieži uzdotie jautājumi - JDWK907S0 JUNO

Kā uzstādīt JUNO JDWK907S0 tvaika nosūcēju?

Uzstādīšanu jāveic kvalificētam speciālistam. Ievērojiet minimālo attālumu 65 cm starp plīti un nosūcēju. Ievērojiet uzstādīšanas instrukcijā sniegtos norādījumus.

Kā izmantot funkciju Hob2Hood?

Funkcija Hob2Hood nodrošina automātisku savienojumu starp nosūcēju un saderīgu plīti caur infrasarkano starojumu. Dzinēja ātrums automātiski pielāgojas gatavošanai. Jūs varat arī manuāli kontrolēt no plīts.

Cik bieži tīrīt tauku filtrus?

Tauku filtri jātīra vismaz reizi mēnesī, biežāk intensīvas lietošanas gadījumā. Tos var mazgāt trauku mazgājamā mašīnā zemā temperatūrā vai ar rokām ar neabrazīvu mazgāšanas līdzekli.

Kā nomainīt ogles filtru?

Vispirms noņemiet tauku filtrus. Pagrieziet ogles filtru pa kreisi un izvelciet to ārā. Tas nav mazgājams: nomainiet to ar jaunu. Nomaiņas biežums atkarīgs no lietošanas.

Ko darīt, ja iedegas filtra trauksmes indikators?

Ja indikators ir pastāvīgi sarkans, notīriet tauku filtrus. Ja tas mirgo, nomainiet vai notīriet ogles filtru. Pēc apkopes atiestatiet trauksmi, nospiežot īpašo taustiņu 3 sekundes.

Kā ieslēgt vai izslēgt ogles filtra paziņojumu?

Uz izslēgta vadības paneļa nospiediet filtra taustiņu 3 sekundes. Ja indikators mirgo baltā krāsā, paziņojums ir ieslēgts; ja tas ir pastāvīgi balts, tas ir izslēgts.

Ko darīt, ja nosūcējs neieslēdzas?

Pārbaudiet elektrisko savienojumu un drošinātāja stāvokli. Ja problēma turpinās, sazinieties ar kvalificētu elektriķi. Pārliecinieties, ka kontaktligzda ir pieejama.

Apgaismojums nedarbojas, ko darīt?

LED apgaismojums ir iebūvēts un to var nomainīt tikai pilnvarots tehniķis. Sazinieties ar pēcpārdošanas servisu.

Kāpēc nosūcējs nepietiekami iesūc tvaikus?

Palieliniet dzinēja ātrumu. Ja problēma turpinās, notīriet tauku filtrus un pārbaudiet, vai nosūkšanas caurule nav aizsprostota.

Kāds ir ogles filtra kalpošanas laiks?

Piesātinājums mainās atkarībā no lietošanas. Trauksmes indikators brīdina, kad tas jānomaina. Vidēji ik pēc 3–6 mēnešiem normālai lietošanai.

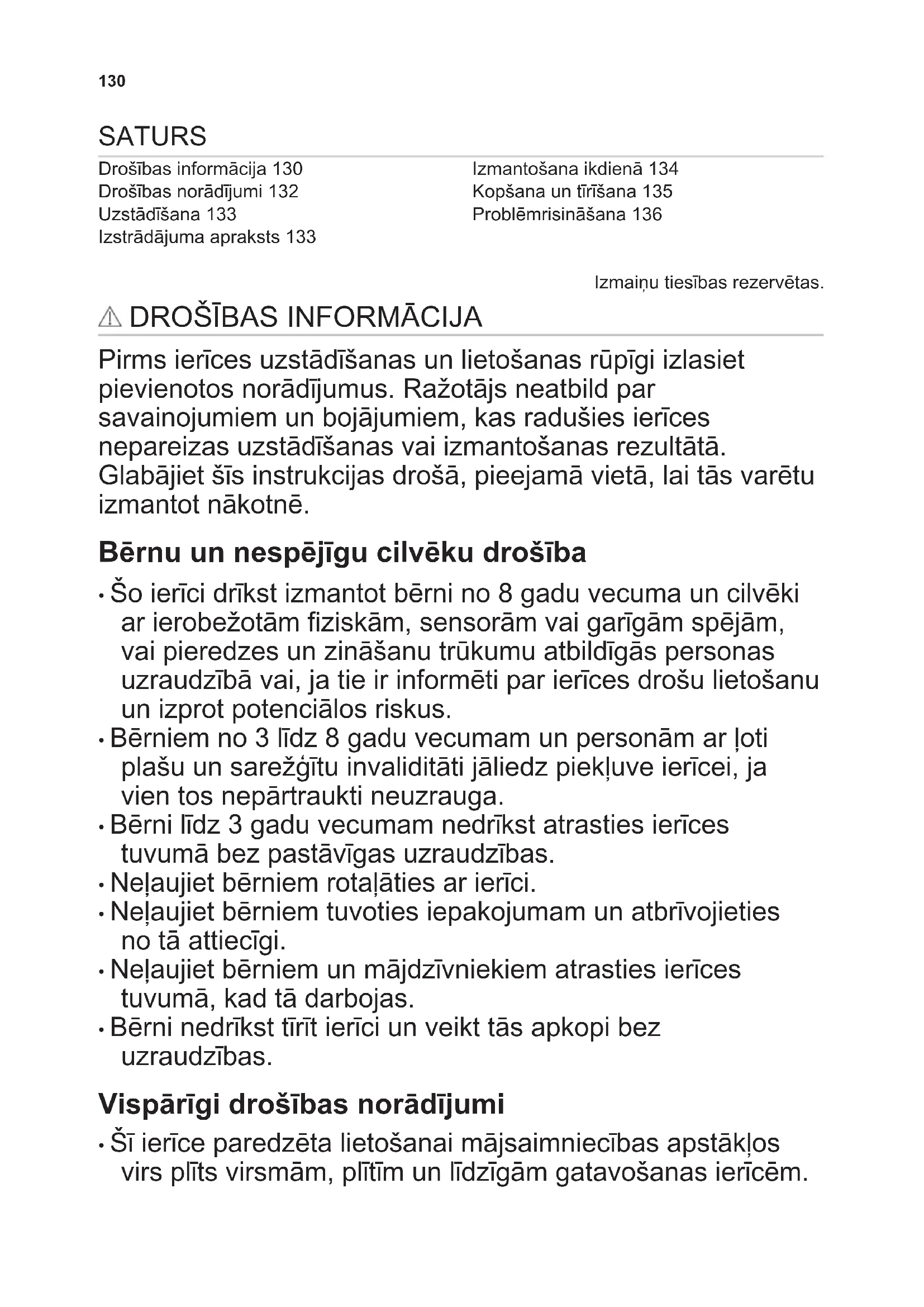

LIETOŠANAS INSTRUKCIJA JDWK907S0 JUNO

Izstrādājuma apraksts 133

Izmantošana ikdienā 134

Kopšana un tīrīšana 135

Problēmrisināšana 136

savainojumiem un bojājumiem, kas radušies ierīces nepareizas uzstādīšanas vai izmantošanas rezultātā

Glabājiet šīs instrukcijas drošā, pieejamā vietā, lai tās varētu izmantot nākotnē.

Bērnu un nespējīgu cilvēku drošība

• Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām, vai pieredzes un zināšanu trūkumu atbildīgās personas uzraudzībā vai, ja tie ir informēti par ierīces drošu lietošanu un izprot potenciālos riskus.
• Bērniem no 3 līdz 8 gadu vecumam un personām ar ļoti plašu un sarežģītu invaliditāti jāliedz piekļuve ierīcei, ja vien tos nepārtraukti neuzrauga.
• Bērni līdz 3 gadu vecumam nedrīkst atrasties ierīces tuvumā bez pastāvīgas uzraudzības.
• Neļaujiet bērniem rotaļāties ar ierīci.
• Neļaujiet bērniem tuvoties iepakojumam un atbrīvojieties no tā attiecīgi.
• Neļaujiet bērniem un mājdzīvniekiem atrasties ierīces tuvumā, kad tā darbojas.
• Bērni nedrīkst tīrīt ierīci un veikt tās apkopi bez uzraudzības.

Vispārīgi drošības norādījumi

• Šī ierīce paredzēta lietošanai mājsaimniecības apstākļos virs plīts virsmām, plītīm un līdzīgām gatavošanas ierīcēm.

Pirms apkopes veikšanas atvienojiet ierīci no elektrotīkla. - UZMANĪBU! Pieejamās daļas var sakarst, lietojot tās ar ēdiena gatavošanas ierīcēm. - Izmantojiet tikai komplektācijā ar ierīci iekļautās fiksējošās skrūves. Ja tās nav iekļautas komplektācijā, izmantojiet skrūves, kas ieteiktas uzstādīšanas instrukcijās. - Netīriet līmi, lai nofiksētu ierīci. - Minimālais attālums starp plīts virsmu, uz kuras atrodas panna, un ierīces apakšējo daļu ir 65 cm, ja vien ierīces vai plīts virsmas uzstādīšanas instrukcijās nav norādīts citādi. Gaisa izvadīšanai jāatbilst vietējiem noteikumiem. Lai nepieļautu gāzi vai citu kurināmo patērējošu ierīču gāzu, tostarp atklātu liesmu iekļūšanu atpakaļ telpā, pārbaudiet, vai telpa, kurā uzstādīta ierīce, ir nodrošināta ar atbilstošu ventilāciju. Gādājiet, lai ventilācijas atveres nebūtu bloķētas un ierīces uzkrātais gaiss nenonāktu caurulē, kas tiek izmantota no citām ierīcēm novadītiem dūmiem un tvaikam (centralās apkures sistēmas, termosifons, ūdens sildītāji utt.). - Kad ierīce darbojas kopā ar citām ierīcēm, maksimālais telpā radītais vakuums nedrīkst pārsniegt 0,04 mbar. Rīkojieties uzmanīgi, lai nesabojātu strāvas vadu. Sazinieties ar pilnvarotu servisa centru vai elektriķi, lai nomainītu bojātu strāvas kabeli. Ja ierīce tiek pieslēgta nepastarpināti barošanas avotam, elektroinstalācijai jābūt aprīkotai ar izolācijas ierīci, kas ļauj atvienot ierīci no visiem elektrotīkla poliem. Pilnīgai ierīces atvienošanai jānodrošina saskaņā ar III pārsprieguma kategorijas prasībām. Saskaņā ar elektrisko instalāciju noteikumiem atvienošanas iespējas jāiekļauj cietajos vados. - Neizmantojiet "flambé" metodi tieši zem ierīces. - Neizmantojiet, lai atbrīvotos no bīstamiem vai sprāgstošiem materiāliem vai tvaika. - Regulāri tīriet ierīci ar mīkstu drānu, lai novērstu virsmas materiāla sabojāšanos.

• Tīrot ierīces virsmu, nelietojiet tvaika strūklas tīrīšanas ierīci, ūdens strūklu, raupjus, abrazīvus tīrīšanas līdzekļus vai asus metāla skrāpjus. Izmantojiet tikai neitrālus mazgāšanas līdzekļus.
• Tīriet tauku filtrus regulāri (vismaz reizi divos mēnešos) un notīriet tauku atliekas no ierīces, lai novērstu ugunsgrēka risku. Tīriet ierīces iekšpusi ar drānu vai suku.

DROŠĪBAS NORĀDĪJUMI

Uzstādīšana

BRĪDINĀJUMS! Pastāv risks gūt savainojumus, elektrošoku, izraisīt ugunsgrēku, apdegumus vai ierīces bojājumus.

• Ierīci drīkst uzstādīt tikai kvalificēta persona.
• Neuzstādiet un nelietojiet bojātu ierīci.
• Ievērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.
• Vienmēr uzmanīgi pārvietojiet ierīci, jo tā ir smaga. Vienmēr izmantojiet drošības cimdus un ierīces komplektācijā iekļautos apavus.
• Pirms ierīces uzstādīšanas noņemiet visu iepakojumu, marķējumu un aizsardzības plēves.
• Neuzstādiet izplūdes gaisa atveri sienas dobumā, ja vien sienas dobums nav paredzēts šādam mērķim.

Elektriskais savienojums

BRĪDINĀJUMS! Var izraisīt ugunsgrēku un elektrošoku.

• Elektribas padeves pieslēgšana jāveic sertificētam elektriķim.
• Pārliecinieties, ka tehnisko datu plāksnītē norādītie parametri atbilst elektrotīkla parametriem. Ja uz datu plāksnītes nav norādīts simbols, ierīce jāiezemē.
• Vienmēr izmantojiet pareizi uzstādītu un drošu kontaktligzdu.
• Nepieļaujiet elektribas vadu samezglošanos.
• Nelietojiet daudzkontaktu adapterus vai pagarinātājus. Ja kontaktligzda ir vaļīga, neievietojiet tajā kontaktspraudni.
• Nekad neatslēdziet ierīci no tīkla, velkot aiz strāvas kabeļa. Vienmēr velciet aiz kontaktspraudņa. Daļas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu noņemt bez instrumentiem.
• Pārliecinieties, lai ierīce tiktu pareizi uzstādīta. Vaļīgs vai neatbilstošs strāvas vads var izraisīt kontakta pārkaršanu.
• Pieslēdziet ierīci uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi piekļūt.

Pielietojums

BRĪDINĀJUMS! Savainojumu, apdegumu vai elektrošoka risks.

• Šī ierīce paredzēta tikai ēdiena gatavošanai. Neizmantojiet ierīci citos nolūkos.
• Nemainiet šīs ierīces specifikācijas.
• Nedarbiniet ierīci ar mitrām rokām vai, ja tā saskaras ar ūdeni.
• Izmantojiet tikai piederumus, kas iekļauti ierīces komplektācijā.

Gatavošanas un cepšanas laikā netuviniet taukvielas un eļļu atklātai liesmai vai sakarsētiem priekšmetiem. - Nelietojiet neapsegtus elektriskos grilus. - Nelietojiet ierīci kā uzglabāšanai paredzētu virsmu. - Nelietojiet palielināmos stiklus, binokļus vai līdzīgas optiskās ierīces, lai skatītos uz ierīces lampu.

Servisa izvēlne

Lai salabotu ierīci, sazinieties ar pilnvarotu servisa centru.

UZSTĀDĪŠANA

BRĪDINĀJUMS! Skatiet sadaļu "Drošība".

• Lietojiet tikai oriģinālas rezerves daļas.

Ierīces utilizācija

BRĪDINĀJUMS! Pastāv savainojumu vai nāves risks.

• Sazinieties ar vietējo pašvaldību, lai noskaidrotu, kā pareizi atbrīvoties no ierīces.
• Atvienojiet ierīci no elektroapgādes.
• Nogrieziet strāvas kabeli netālu no ierīces un utilizējiet to.

Uzstādīšanas instrukcijas

Pilnu informāciju par ierīces uzstādīšanu skatiet atsevišķā uzstādīšanas brošūrā.

IZSTRĀDĀJUMA APRAKSTS

Vispārējs pārskats

1 Vadības panelis 2 Lampa 3 Filtrs 4 Filtra pārsegs

Vadības paneļa pārskats

1 Ieslēgt / Izslēgt 6 Filtra atgādinājums 2 Pirmais motora ātrums 7 Funkcija "Hob to hood" 3 Otrais motora ātrums 8 Lampa 4 Trešais motora ātrums 5 Maksimālais motora ātrums

IZMANTOŠANA IKDIENĀ

Tvaika nosūcēja lietošana

Pārbaudiet ieteicamo ātrumu atbilstoši tālāk piedāvātajai tabulai.

21	Sasildišanas laikā, gatavojot ar nosegtiem katliem.
22	Gatavojot ar nosegtiem katliem uz vairakām gatavošanas zonām vai degliem, maiga cepšana.
23	Vārot, cepot daudz ādiena bez vāka, gatavojot uz vairakām gatavoša-nas zonām vai degliem.
24	Vārot, cepot daudz ādiena bez vāka, daudz mitruma. Tvaika nosūcējs darbojas ar maksimālo Ātrumu. Pēc 6 minūtēm iērce automatiski at-jaunos ieprieksejo iestatījumu.

Ieteicams tvaika nosūcēju atstāt ieslēgtu vēl 15 minūtes pēc gatavošanas beigām. Vadības panelis ir sensora lauks. Pieskarieties simboliem, lai ieslēgtu funkcijas.

Tvaika nosūcēja darbināšana

1. Lai ieslēgtu ierīci, nospiediet taustiņu. Funkcijas ir gatavas aktivēšanai.
2. Lai aktivētu funkciju, pieskarieties simbolam.

Lai izslēgtu ierīci, atkal piespiediet ① taustiņu.

Funkcija "Hob to hood"

Tā ir automātiska funkcija, kas savieno plīts virsmu un tvaika nosūcēju. Plīts virsmai un tvaika nosūcējam ir infrasarkana signāla komunikācijas ierīce. Ventilatora ātrums tiek noteikts automātiski, par pamatu ņemot režīma iestatījumus un uz plīts izvietotā karstā ēdiena gatavošanas trauka temperatūru. Ventilatoru var arī darbināt manuāli, izmantojot plīts virsmu. Funkciju var arī aktivizēt no plīts virsmas paneļa.

Vairāk par funkcijas lietošanu skatiet plīts virsmas lietošanas pamācībā.

Maksimālā motora ātruma aktivēšana

Nospiežot pogu, motors 6 minūtes darbojas ar maksimālo ātrumu. Kad šis laiks ir pagājis, ierīce atgriežas iepriekšējā ātruma iestatījumā.

Kad šī funkcija ir aktīva, ir ieslēgts filtra brīdinājuma indikators (baltā krāsā).

Kad šī funkcija ir ieslēgta, vēlreiz pieskaroties pogai, nekas nenotiek.

Filtra paziņojuma aktivēšana un deaktivēšana

Filtra brīdinājums atgādina, ka nepieciešams nomainīt vai notīrīt ogles

KOPŠANA UN TĪRĪŠANA

Tauku filtra tīrīšana

Katrs filtrs jātīra vismaz reizi mēnesī. Filtri ir uzstādīti ar stiprinājumiem un tapām otrā pusē.

Lai iztīrītu filtru:

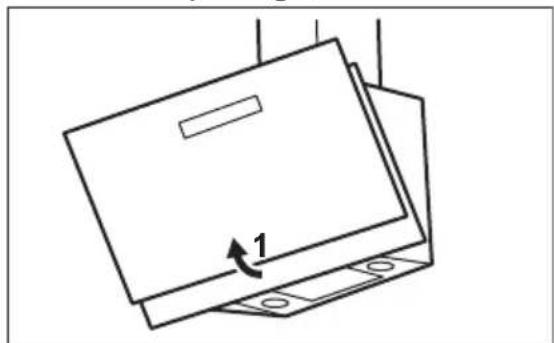

1. Pavelciet parseg, lai to atvērtu.

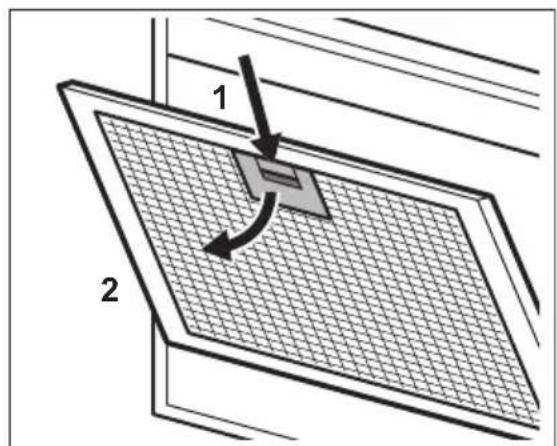

1. Piespiediet stiprinājuma rokturi uz filtra paneļa zem tvaika nosūcēja (1).

filtru un notīrīt tauku filtru. Filtra indikators ieslēdzas (sarkanā krāsā) uz 30 sekundēm, ja ir jāiztīra tauku filtrs. Filtra indikators 0 sekundes mirgo (sarkanā krāsā), ja ir jānomaina vai jāiztīra ogles filtrs.

Skatiet filtra brīdinājuma nodaļu sadaļā "Kopšana un tīrīšana".

1. Ieslēdziet vadības paneli.
2. Pārliecinieties, ka ikonas ir izslēgtas.
3. Lai aktivētu vai deaktivētu ogles filtra paziņojumu, pieskarieties pogai uz 3 sekundēm.

Ja ogles filtra paziņojums ir aktivēts, filtra ikona mirgo (baltā krāsā) 5 sekundes.

Ja ogles filtra paziņojums ir deaktivēts, filtra ikona paliek izgaismota (baltā krāsā) 5 sekundes.

1. Nedaudz sasveriet filtra priekšpusi uz leju (2), tad izvelciet. Atkārtojiet pirmās divas darbības visiem filtriem.
2. Tīriet filtrus, izmantojot sūkli un neabrazīvu mazgāšanas līdzekli, vai arī mazgājiet tos trauku mazgājamā mašīnā.

Trauku mazgājamā mašīnā jāiestata zema temperatūra un īss cikls. Tauku filtrs var zaudēt krāsu, tas neietekmēs iekārtas sniegumu.

1. Lai atkal uzstādītu filtrus, veiciet pirmās divas darbības pretējā kārtībā. Atkārtojiet darbības visiem filtriem, ja tas atbilst situācijai.

Ogles filtra nomaiņa

Ja filtra brīdinājums ir aktivēts, ogles filtrs jānomaina.

Skatiet sadaļu par filtra brīdinājumu šajā sadaļā.

Tas, cik ātri ogles filtrs piesūcas, atkarīgs no gatavošanas veida un tauku filtra tīrīšanas biežuma.

BRĪDINĀJUMS! Ogles filtrs NAV mazgājams! Filtru nav iespējams atjaunot!

Ogles filtra nomaiņa

1. Izņemiet tauku filtrus no ierīces. Skatiet sadaļu "Tauku filtra tīrīšana" šajā nodaļā.
2. Pagrieziet filtru pretēji pulksteņa rādītāja virzienam (1) un tad izvelciet (2).

PROBLĒMRISINĀŠANA

BRĪDINĀJUMS! Skatiet sadaļu "Drošība".

Lai atkal uzstādītu filtrus, veiciet aprakstītās darbības pretējā kārtībā.

Filtra brīdinājums

Informāciju par filtra brīdinājuma aktivēšanu un deaktivēšanu skatiet sadaļā "Lietošana ikdienā".

Skatiet informāciju par tauku filtra tīrīšanu šajā nodaļā.

Skatiet informāciju par ogles filtra tīrīšanu vai ogles filtra nomaiņu (atkarīgs no filtra veida).

Lai atiestatītu brīdinājumu:

Pieskarieties pie sekundes.

Spuldzes maiņa

Šī ierīce ir aprīkota ar LED spuldzi. Šo detaļu nomainīt drīkst tikai inženieris. Darbības traucējumu gadījumā skatiet sadaļu "Apkope" nodaļā "Drošības norādījumi".

Ko darīt, ja...

Problēma lespējamais iemesls Risinājums
Ierīci nevar ieslēgt. Ierīce nav pieslēgta elektroti-klam vai nav pieslēgta parei-zi.	Pārbaudiet, vai icerice ir pa-reizi pievienota strāvas pa-devei.
Nevar ieslēgt iceri. Izdedzis drošinātājs. Pārliecinieties, vai icerces	darbības traucējums ir sais-tits ar drošinātāju. Ja droši-nātājs atkārtoti izdeg, sazi-nieties ar kvalificētu elektriki.
Lampa nedarbojas. Lampa ir bojăta. Nomainiet lampu. Skatiet	sadaḥu "Kopsana un tīrīsana".
Ierīce neuzsūc ietiekami daudz garaiṇu.	Motora ātrums nav atbil-stošs garaiṇu daudzumam.	Mainiet motora ātrumu.
Deg filtra brīdinājuma indika-tors	Filtra brīdinājums ir aktivi-zēts. Jāiztīra tauku filtrs.	Skatiet filtra brīdinājuma no-dalu sadaḥa "Kopsana un tī-rīsana".
Mirgo filtra brīdinājuma indikators	Filtra brīdinājums ir aktivi-zēts. Ogres filtrs jānomaina vai jānotīra.	Skatiet filtra brīdinājuma no-dalu sadaḥa "Kopsana un tī-rīsana".

APSVERUMI PAR VIDES AIZSARDZĪBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu. Ievietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus. Neizmetiet ierīces, kas

apzīmētas ar šo simbolu kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.
