JDF603E9 - Izvadsistēma JUNO - Bezmaksas lietošanas instrukcija

Produkta veids	Virtuves tvaika nosūcējs
Zīmols	Juno
Modelis	JDF603E9
Uzstādīšana	Sūcošā vai filtrējošā
Elektrobarošana	220-240 V, 50/60 Hz
Ātrumu skaits	3 ātrumi + apturēšana
Apgaismojums	Spuldze E14, 4W, Ø35 mm
Minimālais attālums no plīts virsmas	65 cm
Tauku filtrs	Mazgājams ik pēc 2 mēnešiem
Ogles filtrs	Jāmaina ik pēc 4 mēnešiem
Izolācijas klase	II (ja simbols ®) pretējā gadījumā iezemējums
Izmantošana	Virs mājsaimniecības plītīm
Izvadīšanas veids	Izvadīšanas caurule (sūcošā versija) vai recirkulācija (filtrējošā versija)
Drošība	Pirms apkopes atvienot, neizmantot atklātu liesmu zem nosūcēja
Ārējā apkope	Mitra drāna un neitrāls mazgāšanas līdzeklis
Iekšējā apkope	Denaturēts spirts
Spuldzes ILCOS D kods	DRBB/F-4-220-E14-37/105

Bieži uzdotie jautājumi - JDF603E9 JUNO

Kā uzstādīt nosūcēju sūcošajā versijā?

Lai uzstādītu nosūcēju sūcošajā versijā, pievienojiet izplūdes cauruli ārējam kanālam. Ievērojiet minimālo 65 cm attālumu starp nosūcēju un plīts virsmu. Izsūktais gaiss nedrīkst tikt novadīts kanālā, ko izmanto citu ierīču dūmu izvadīšanai.

Kā tīrīt tauku filtrus?

Mazgājiet tauku filtrus ar neitrālu mazgāšanas līdzekli ar rokām vai trauku mazgājamajā mašīnā. Ja mazgājat trauku mazgājamajā mašīnā, iespējama krāsas izmaiņa neietekmē efektivitāti. Tīriet tos vismaz ik pēc 2 mēnešiem.

Cik bieži jāmaina ogles filtrs?

Aktīvās ogles filtrs jāmaina ik pēc 4 mēnešiem, vai biežāk, ja lietošana ir intensīva. To nevar tīrīt un tas nav atjaunojams.

Kādu spuldzi izmantot apgaismojumam?

Izmantojiet E14 tipa spuldzi, 4W, diametrs 35 mm. ILCOS D kods ir DRBB/F-4-220-E14-37/105. Pirms nomaiņas atvienojiet nosūcēju un pārliecinieties, ka spuldze ir atdzisusi.

Ko darīt, ja nosūcējs nedarbojas?

Pārbaudiet elektroapgādi (kontaktligzda, drošinātājs). Pārliecinieties, ka nosūcējs ir pareizi pievienots. Ja problēma joprojām pastāv, sazinieties ar tehniskā atbalsta dienestu.

Nosūcējs rada troksni, ko darīt?

Pārbaudiet, vai filtri nav aizsprostoti, un, ja nepieciešams, notīriet tos. Pārliecinieties, ka nosūcējs ir pareizi uzstādīts un stiprinājuma skrūves ir pievilktas. Neparasts troksnis var liecināt par mehānisku problēmu.

Kāds attālums jābūt starp nosūcēju un plīts virsmu?

Minimālais attālums starp katlu atbalsta virsmu un nosūcēja apakšējo daļu ir 65 cm. Ja plīts virsmas instrukcijā norādīts lielāks attālums, ievērojiet to.

Vai es varu izmantot nosūcēju bez ogles filtra?

Filtrējošajā versijā ogles filtrs ir nepieciešams gaisa recirkulācijai. Sūcošajā versijā varat izmantot nosūcēju bez ogles filtra, jo gaiss tiek izvadīts ārā.

Kā pieslēgt nosūcēju elektriski?

Pārbaudiet, vai spriegums atbilst norādītajam uz datu plāksnītes. Nosūcējs jāpievieno kontaktligzdai ar iezemējumu, izņemot, ja tam ir simbols ® (II klase). Ja kabelis ir bojāts, lieciet to nomainīt profesionālim.

Kur atrast rezerves daļas?

Sazinieties ar JUNO tehniskā atbalsta dienestu vai pilnvarotu izplatītāju. Spuldzēm un filtriem pārbaudiet rokasgrāmatā norādītās atsauces.

LIETOŠANAS INSTRUKCIJA JDF603E9 JUNO

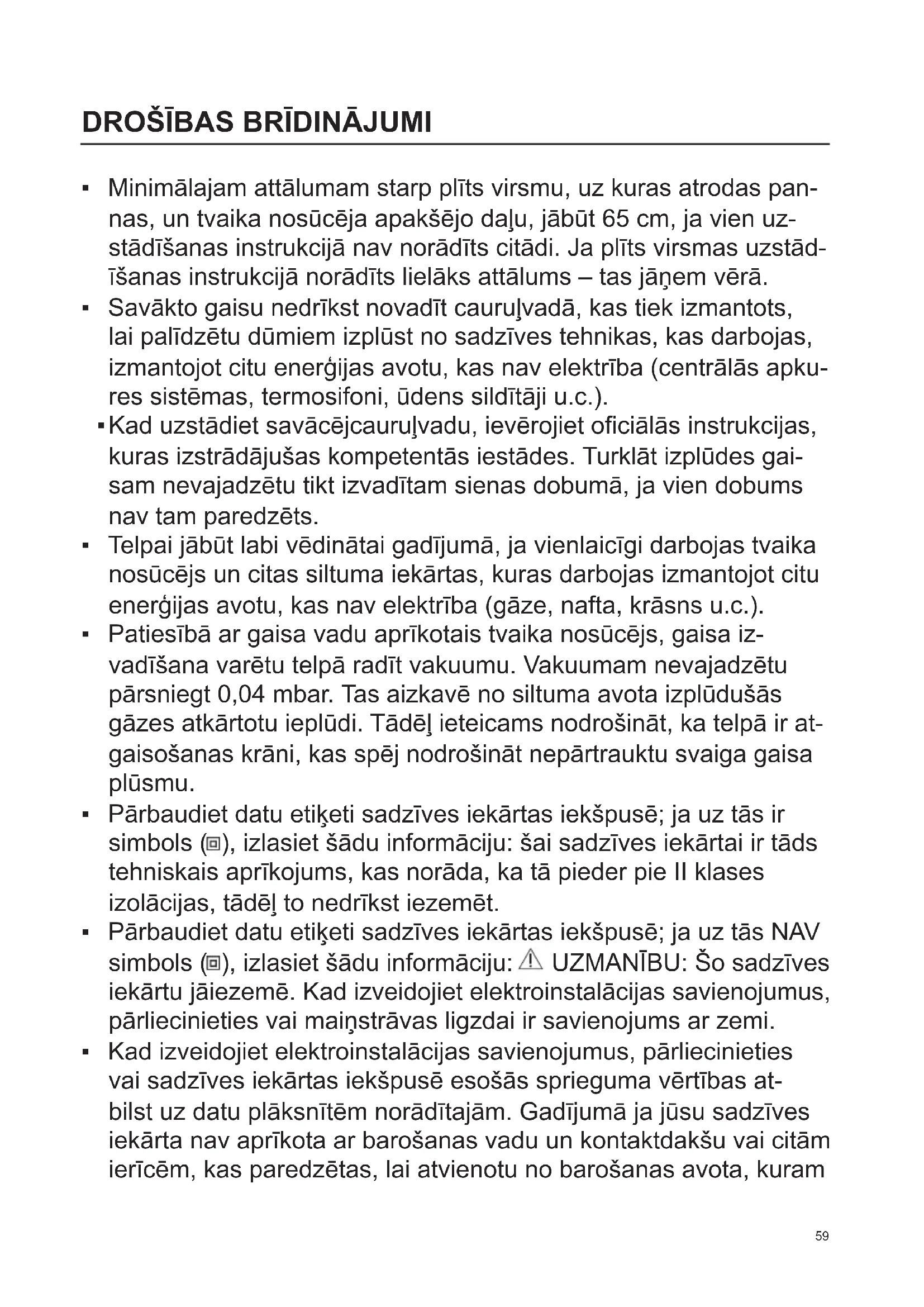

• Minimalajam attalumam starp plits virsmu, uz kuras atrodas pannas, un tvaika nosuceja apaksejo dalu, jabut 65 cm, ja vien uzstadisanas instrukcija nav noradits citadi. Ja plits virsmas uzstadisanas instrukcija noradits lielaks attalums - tas janem vera.
• Savakto gaisu nedrikst novadit caurujvada, kas tiek izmantots, lai palidzetu dumiem izplust no sadzives tehnikas, kas darbojas, izmantojot citu energijas avotu, kas nav elektriba (centralas apkures sistemas, termosifoni, udens silditaji u.c.).
• Kad uzstādiet savacejcaurulvadu, ieverojiet oficialās instrukcjjas, kuras izstradājušas kompetentās iestādes. Turklāt izplūdes gaisam nevajadzētu tikt izvadītam sienas dobumā, ja vien dobums nav tam paredzëts.
• Telpai jābūt labi vēdinātai gadījumā, ja vienlaicīgi darbojas tvaika nosūcējs un cites siltuma iekārta, kuras darbojas izmantojot citu energhijs avotu, kas nav elektrība (gāze, nafta, krāsns u.c.).
• Patiesibā ar gaisa vadu aprikotais tvaika nosücejs, gaisa iz-vadisana varētu telpā radīt vakuumu. Vakuumam nevajadzētu pārsniegt 0,04 mbar. Tas aizkave no siltuma avota izplūdušas gazes atkārtotu ieplūdi. Tādel ieteicams nodrošināt, ka telpā ir at-gaisošanas krāni, kas spej nodrošināt nepartrauktu svaiga gaisa plūsmu.
• Pärbaudiet datu etiketi sadzīves iekārtais iekspuse; ja uz tās ir symbols (回), izlasiet šādu informāciju: šai sadzīves iekārtai ir tadstehniskais apríkojums, kas norāda, ka tā pieder pie II klases izolacijas, tādel to nedrikst iezemēt.
• Pärbaudiet datu etiketi sadzīves iekārtas iekspuse; ja uz tās NAV symbols (回), izlasiet šadu informaciju: UZMANIBU: So sadzīves iekārtu jäiezeme. Kad izveidojiet elektroinstalacijas savienojumus, parliecinieties vai mainstrāvas ligzdai ir savienojums ar zemi.
• Kad izveidojiet elektroinstalacijas savienojumus, parliecinieties vai sadzives iekartas iekspuse esosas sprieguma vertibas at-bilst uz dati plaksnitem noraditajam. Gadijumā ja jusu sadzives iekarta nav aprikota ar barošanas vadu un kontaktdaksu vai citam iericem, kas paredzetas, luiatvienotu no barošanas avota, kuram

ir atseviški kontakti visos polos, un kas nodrosina pilnīgu atvienošanu saskaṇa ar pārprieguma III kategoriju, kura nosaka, ka atvienošanai paredzētajām icerēm jābūt ieklautām stacionārajā elektröinstallacijā atbilstoši elektröinstallacijas noteikumiem. Ja jūsu icerēi ir gan barošanas vads, gan kontaktdakša, novietojiet tos tā, lai kontaktdakšai būtu viegli pieklūt.

• Vienmér atvienojiet elektrības padevi pirms veiciet tīrīsanas vai apkopes darbus uz sadzīves iekārtas.
• Ja barošanas vads ir bojats, lui izvairītos no riska, tas jānomaina ražotājam, tā pakalpojumu sniedzējam vai līdzīgi kvalificētām personām.
• Bridinajums: Neveiksmigs meginajums ieskruvet skruves vai uzstadit fiksjo so ierici saskaar sim instrukcijam, var raditelektrodrosibas draudus.
• Sadzives iekarta jauzstada kvalificetai personali saskaña ar noraditajam instrukcjjam.

Simbols uz izstradajuma un tam pievienotajos dokumentos nozime, ka so icerici nadrikt izmest kopa ar parastiem sadzives atkritumiem. Tā janodode elektrisko vai elektronisko precu savaksanas punktā, kur tos pienem pärstradei. Nodrosinot sī izstradajuma pareizu utilizaciju, Jus palidziet noverst potenciāli negativu ietekmi uz vidi un cilveku veselibu, kas tomer var notikt, ja neieverosiet sī izstradajuma utilizescijas noteikumus. Lai iegutu papildinformaciju par sī produita pärstradi, szainieties ar savu pašvaldBu, vietējo atkritumu savaksanas dienestu vai veikalu, kur āegādajaties šo produktu.

• Izvairieties iekartas tuvumā izmantot materialus, kuri varētu izraisīt liesmu mēju răsanos.
• Uguns tvaika nosuceja darbības tuvumā aizliegta.
  Lai noverstu ellas un tauku aizdegšanos, cepšanas laikā ieverojiet ipasu piesardzību. Šajā ziŋa ieprieks lietota ella ir ipasu bistama. Nelietojiet neaizsegtus elektriskos režgus. Lai izvairitos no iespejamiem ugunsgreka draudiem, kad veiciet tauku filtru tirišanu un atbrivojieties no tauku nogulsnējumiem uz sadzives iekártas, vienmér ieverojiet noradītas instrukcijas.
  So iimvar lietot berni vecumā sākot no 8 gadiem un vecaki, kā arī personas ar pazeminātām fiziskajām, sensorajām vai garīgajām spējām vai pieredzes un zinašanu trūkumu, ja viŋi atrodas atbildīgas personas uzraudzībā vai arī viŋi iepazīstināti ar sadzīves iekārtas lietošanas instrukciju, kas nodrosina drošu ierīces lietošanu, kā arī apzinās sekas. Bērni nedrikst rotajāties ar iekārtu. Tīrisanas un lietotāja uzturešanas darbus nedrikst

veikt berneni, kas neatrodas uzraudzibā.

• Bridinajums: pieejamasmares var klut karstas, kad tiek izmantotas kopar ediene gatavošanas iericem.
• Virtuves tvaiku nosuccejs ir paredzets uzstadisanai virs plits virsam, ediana gatavošanas iericem un tamlidziga virtuves aprikojuma majas virtuves.

IZMANTOŠANA

FILTRÉJOŠAIS VAI UZSUCOŠAIS VEIDS?
- Pieejami divi tvaika nosucêja veidi - filtrējosais vai uzuscošais. No paşa sākuma izlemiet kuru veidunepieciesams uzstādīt.
Lai panaktu labaku rezultatu, mē iesakām uzstādīt uzsūcošo tvaika nosūcēju (ja iespejams).
Uzsucosais tvaikaiicejs
Tvaika nosucejs attira un izsukne ara gaisu caur izpludes caurulvadu.
Filtrejosais tvaikaucejs
Tvaika nosucejs attira un apstrada gaisu, nogadajot tiro gaisu atpakal telpa.

Rupiga apkope garanté pareizu un ilgstošu darbūbu.
- Jebkādi tauku nogulsnejumi periodiski jānotīra no sa-dzīves iekārtas atkarībā no lietošanas biežuma (vismaz ik pēc 2 mēnešiem). Izvai-rieties lietot abrazīvas vai kodīgas vielas. Lai notīritu iekārtas krāsojumu ārpuse, izmantojiet remdenāūdeni iemērktu drānu un neitrālu mazgāsanas līdzekli. Lai notīritu iekārtas tērauda, vara vai misiña virsmas ārpuse, vienmēr vislabāk izmantot āpaśus produktus, ŋemot vērā uz tiem pieejamo instrukciju. Lai notīritu iekārtas iekispusi, izmantojiet denaturētā etilspītā iemērktu drānu (vai suku).

• Tiriet tauku filtrus, kad tie tiek lietoti, vismaz katru 2 mènesi, lui noverstu ugunsgreka risku.
• Mazgajet ar rokām vai trauku mazgajama mašinā, izmantojot neitralu mazgāsanas lidzekli. Ja mazgajat trauku mazgajama mašinā, iespejama filtru krasas maina nekādā veidā neietekme to darbību.

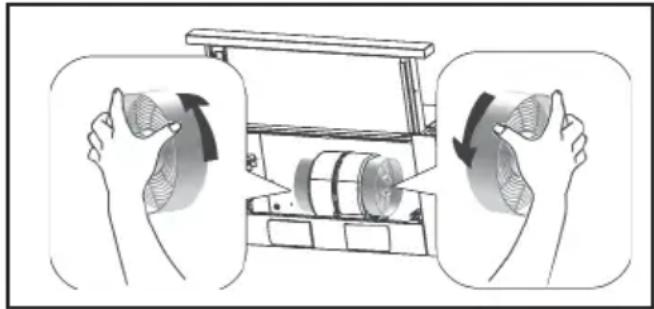

• Aktivas oges filtrs nav paredzets mazgāsanai un to nevar parveidot, un tas jānomaina ik pēc 4 lietoşanas menešiem vai biežak, ja tiek lietots ipaşi daudz.

VADIBAS ELEMENTI

1: pirmā ātruma motors.
0:IZSLEGSANAS motors.

+2: otrā ātruma motors.
+3 :treša atruma motors.

Teleskopiskā slidña atveršanu/aizveršanu
regulē gaismas leslēgt/ izslegt.

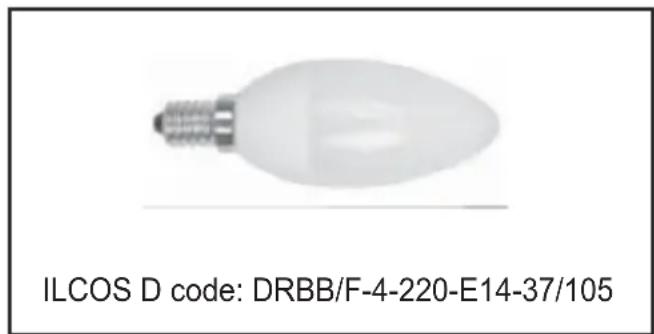

APGAISMOJUMS

Bridinajums! Pirms pieskarieties kvelspuldzem, parliecinieties, ka tās ir atdzisusas.

Nomainiet tās ar tāda paşa veida spuldzēm (Ø35, E14, 4W).
