Termék típusa	Konyhai páraelszívó
Márka	Juno
Modell	JDF603E9
Telepítés	Elszívó vagy szűrő
Elektromos csatlakozás	220-240 V, 50/60 Hz
Sebességfokozatok száma	3 sebesség + leállás
Világítás	E14-es izzó, 4W, 35 mm átmérő
Minimális távolság a főzőlaptól	65 cm
Zsírszűrő	2 havonta mosható
Aktív szénszűrő	4 havonta cserélendő
Szigetelési osztály	II (® szimbólum esetén) különben földelés
Használat	Háztartási tűzhelyek felett
Elszívás típusa	Elszívócső (elszívó változat) vagy recirkuláció (szűrő változat)
Biztonság	Karbantartás előtt húzza ki a dugaszt, ne használjon nyílt lángot a páraelszívó alatt
Külső tisztítás	Nedves ruhával és semleges tisztítószerrel
Belső tisztítás	Denaturált szesz
Izzó ILCOS D kódja	DRBB/F-4-220-E14-37/105

Gyakran ismételt kérdések - JDF603E9 JUNO

Hogyan telepítsem a páraelszívót elszívó változatban?

A páraelszívó elszívó változatban történő telepítéséhez csatlakoztassa az elszívócsövet egy külső kivezetéshez. Tartsa be a minimális 65 cm-es távolságot a páraelszívó és a főzőlap között. Az elszívott levegőt nem szabad olyan csatornába vezetni, amely más berendezések füstjének elvezetésére szolgál.

Hogyan tisztítsam a zsírszűrőket?

A zsírszűrőket mosogassa el semleges tisztítószerrel kézzel vagy mosogatógépben. Mosogatógépben mosva esetleges elszíneződés nem befolyásolja a hatékonyságot. Legalább 2 havonta tisztítsa meg őket.

Milyen gyakran kell cserélni a szénszűrőt?

Az aktív szénszűrőt 4 havonta ki kell cserélni, intenzív használat esetén gyakrabban. Nem tisztítható és nem újrafelhasználható.

Milyen izzót használjak a világításhoz?

Használjon E14 típusú, 4W, 35 mm átmérőjű izzót. Az ILCOS D kód: DRBB/F-4-220-E14-37/105. Csere előtt húzza ki a páraelszívót és győződjön meg arról, hogy az izzó lehűlt.

Mit tegyek, ha a páraelszívó nem működik?

Ellenőrizze az elektromos csatlakozást (konnektor, biztosíték). Győződjön meg arról, hogy a páraelszívó megfelelően van csatlakoztatva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a műszaki támogatási szolgálattal.

A páraelszívó zajos, mit tegyek?

Ellenőrizze, hogy a szűrők nem tömődtek-e el, és szükség esetén tisztítsa meg őket. Győződjön meg arról, hogy a páraelszívó megfelelően van felszerelve, és a rögzítőcsavarok szorosak. Szokatlan zaj mechanikai problémára utalhat.

Mekkora távolság legyen a páraelszívó és a főzőlap között?

Az edények alátámasztási felülete és a páraelszívó alsó része közötti minimális távolság 65 cm. Ha a főzőlap utasításai nagyobb távolságot írnak elő, tartsa be azt.

Használhatom a páraelszívót szénszűrő nélkül?

Szűrő változatban a szénszűrő elengedhetetlen a levegő visszavezetéséhez. Elszívó változatban használhatja szénszűrő nélkül, mivel a levegő a szabadba távozik.

Hogyan csatlakoztassam elektromosan a páraelszívót?

Ellenőrizze, hogy a feszültség megegyezik-e az adattáblán feltüntetett értékkel. A páraelszívót földelt konnektorba kell dugni, kivéve ha ® szimbólummal van jelölve (II. osztály). Ha a kábelsérült, szakemberrel cseréltesse ki.

Hol találom a pótalkatrészeket?

Lépjen kapcsolatba a JUNO műszaki támogatási szolgálatával vagy egy hivatalos viszonteladóval. Az izzók és szűrők esetében ellenőrizze a használati utasításban feltüntetett hivatkozásokat.

HASZNÁLATI ÚTMUTATÓ JDF603E9 JUNO

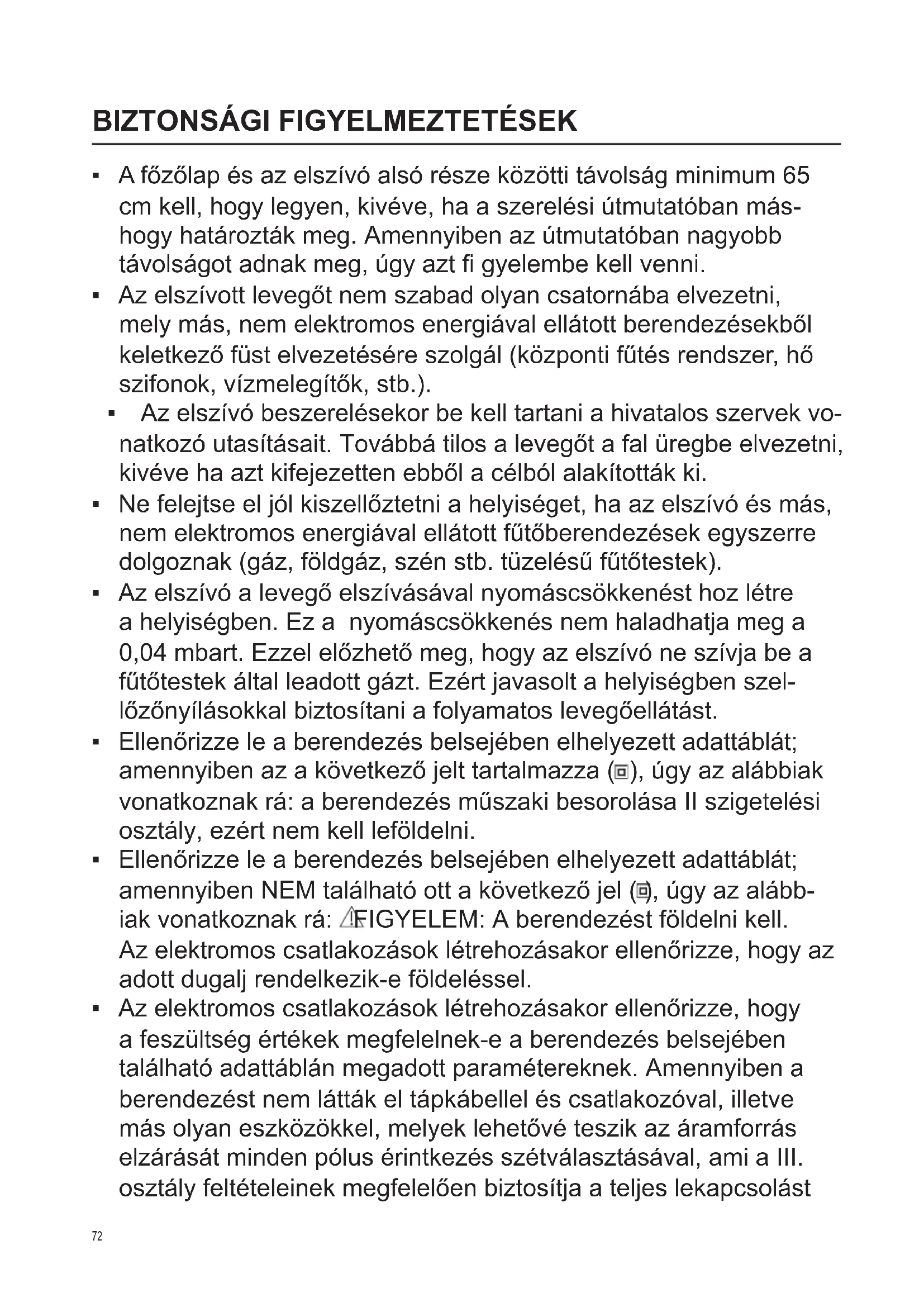

• A fózólap és az elszívó also része közöttti távolság minimum 65 cm kell, hogy legyen, kiveve, ha a szerelesi utmutatóban más-hogy határozták meg. Amennyiben az utmutatóban nagyobb távolságot adnak meg, úgy azt fi gyelembe kell venni.

• Az elszívott levegőt nem szabad olyan csatornába elvezetni, mely más, nem elektramos energiaival ellátott berendezésekból keletkező füst elvezetésere szolgál (központi fütes rendszer, hó szifonok, vizmelegítök, stb.).

• Az elszívó beszerelésekor be kell tartani a hivatalos szervek vonatkozó utasításait. Továbbá tilos a levegőt a fal üregbe elvezetni, kiveve ha azt kifejezetten ebből a celból alakították ki.

• Ne felejtse el jol kiszelloztetni a helyiséget, ha az elszívó és más, nem elektramos energiaval ellatott fútöberendeşesek egyszerre dolgoznak (gáz, földgáz, szén stb. tüzelésú fútótestek).

• Az elszívo a levego elszívásával nyomáscsökkenést haz létre a helyiségben. Ez a nyomáscsökkenés nem haladhatja meg a 0,04 mbart. Ezzel előzhető meg, hogy az elszívo ne szívja be a fútótestek által leadott gázzt. Ezér javasolt a helyiségben szellozonyilásokkal biztosítani a folyamatos levegoellátást.
  Ellenorizze le a berendezés besejében elhelyezett adattáblát; amennyiben az a következő jelt tartalmazza (®, úgy az alábbiak vonatkoznak rá: a berendezés műszaki besorolása II szigetelési osztály, ezér nem kell lefoldelni.
  Ellenőrizable le a berendezés besejében elhelyezett adattáblát; amennyiben NEM található ott a következő jal (☑, úgy az alábbiak vonatkoznak rá: FIGYELEM: A berendezest foldelni kell. Az elektromos csatlakozások lettrehozasakor ellenőrizable, hogy az adott dugalj rendelkezik-e foldeléssel.
• Az elektrimos csatlakozások létrehozásakor ellenörizze, hovy a feszültség értékek megfelelnek-e a berendezés besejében található adattáblán megadott paramétereknek. Amennyiben a berendezest nem lätták el pátkábelel és csatlakozóval, illetve más olyan eszközökkel, melyek lehetővőteszik az áramforrás elzarásat denen polus érintkezés szétvalasztásával, ami a III. osztály felteteleinek megfeleloen biztosítja a teljes lekapcsolást

tulfeszültseg esetén, úgy a levalaszrást a huzalozási szabályoknak megfeleloen az állando kábelezésben kellBiztositani. Amennyiben az egysége rendelkezik tapkabelle és csatlakozóval, úgy ezeket helyezze úgy el, hogy konnyen hozzaférhétőek legyenek.

• A berendezés tisztitásának vagy karbantartásának megkezdéselött mindig kapcsolja ki a berendezés áramellátását.
• Balesetveszély elkerülèse céljából a seruǐt pákábelt kizárólag a gyártó, annak szakservize vagy hasonló képesitésel rendelkező személy cserélheti ki.
  Vigyázat: a csavarok vagy más rögzítő elementek be nem szerelese balesetveszélyes és elektromos veszéllyel járhat.
• A berendezést a használati utmutatónak megfeleloen kizárólag megfelelo képesítésel rendelkező személy szerelheti be.

A terméken vagy annak csomagolásán feltüntetét.

Jelzésarra utal, hogy ez a termek nem kezelhető szokásos háztartási hulladékként, hanem a termeket a villamos és elektronikus berendezesek ürahasznositásat vegző telephelyek valamelyikén kell leadni. Ha On gondoskodik arról, hogy a kiselejtezett termek megfelelo módon kerüljön elhelyezésre, akkor ezzel hozzáárul a hulladékká valt keszülék nem szabályos elhelysezese miatti potenciális káros kovetkezmények elkerüléséhez. A termek ürahasznositásával kapcsolatban a helyileg iltekes hivatal, a háztartási hulladékgyújtő szolgálat vagy a termeket ertékesítö bolt tud részletes tajékoztatással szolgálni.

• Kerülje lángképsz' anyagok hasznalatat a berendezes mellett (fl ambírozás).

• Ne flambírozzon az elszívó alatt.

Sutéskor ügyeljen arra, hogy az olaj vagy a zsiradék negyulladjon be. A használt olaj különösen veszélyes. Ne használjon bevonat nélküli elektrmos rácsokat.

A tuzveszely elkerulése
vegett mindig tartsa be
az olajszūrō tiszṭitára
és a zsirlerakódások el-
tavolítára vonatkozo
elóírasokat.

Ezt a keszüléket 8 éves és idősebb gyerekek, illetve csökkent fi zikai, érzékszervi vagy értelmi képességü, illetve kello tapasztalatal és tudással nem rendelkező személyekCsak akkor használhatják, ha közben felügyelik öket vagy a keszülékbiztonságos használatára megtanitották öket és megéréttek a kapcsolódo veszelyeket. A gyerekek nem jatszhatnak a keszülékker. A tiszítást és karbantartást nem vegezhetik gyerekek felügyelet nélkül.

Vigyázat: a hozzaférhétő elementek felmelegedhetnek a fózséshez használt

eszközökkel való használat során.

Ez a konyhai páraelszívo otthoni konyhába, fózólapok, fózō berendezések és mas konyhai eszközök fölé szerelhető be.

HASZNÁLAT

SZURO VAGY ELVEZETO VALTOZAT?

• Az elszívo két üzemmodban szerelhétő be: szúró vagy elvezető valtozatban. Beszerelés elött el kell dōntenie, melyik valtozatot szándékozik igénybe venni.

• A jobb eredmény érdekében, amennyiben az lehetséges, javasoljuk elvezető üzemmóban beszerelni az elszívót.

Elvezetővaltozat

• Az elszívó megtisztíjá a levegőt és az elvezető csatornán keresztül kivezeti a levegőt.

Szuróvaltozat

• Az elszívó megtisztíjta a levegőt és a megtisz títtott levegőt visszaforvatja a helyiságbe.

KARBANTARTÁS

A megfelelo karbantartas

biztositja a helyes es hosszú távú hasznalatot.

• A hasznalat merteketol fuggen minded zsirlerakodast el kell tavolitani a berendezesrol (legalabb kethavonta). A tisztitas soran kerulje a surolo vagy dorzsolo feluetu eszkozok hasznalatat, nepogy korroziot okozzanak. A kivul festett feluletu reszeket langyos vizbe martott es semleges mosogatoszerrel atitatott kendovel torolje at. Az acel, rez vagy sargarez elementk kulsejét legjobb az adott anyag hasznalatiutasitsaban megadott tisztitoszerekkel tisztitani. A berendezes belsejet denaturalt szeszbe martott ronggyal vagy kefevel lehet tisztitani.

Tuzveszely megelozese celjabol hasznalattol fuggoen, de legalabb 2 havonta.
Kézileg vagy mosogatógepben sem- leges mosogatoszer hasznalatalval. Mosogatógepben valo mosas eseten az esetleges elszinezódes semmilyen módon nem befolyásolja a szuro muködését.

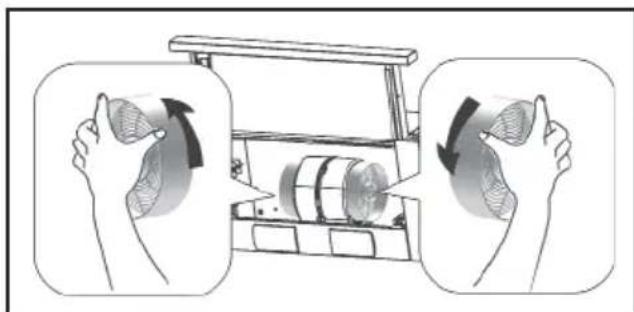

• Az aktiv szénszúró se nem tisztlithato és se nem ujithato fel, ezert kb. 4 havonta (illetve intenszív használat esétén sürübben) cserélni kell.

KEZELÖSZERVEK

1: motor elso fokozat.
0: Kikapcsolt motor.

+2 : motor.masodik fokozat.
+3 : motor harmadik fokozat.

A teleszkópos zárek nyitását ill. zárását a villany kapcsoló szabályozza.

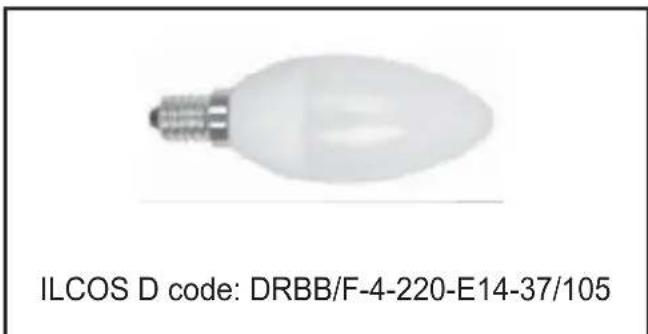

VILÁGÍTÁS

Kapcsolja le az elszivo aramellatasat.

Vigyázat! Bizonyosodjon meg arról, hogy kihúltek a villanykórték, mielott megerinti öket.
Kizárolag ugyan oyan típusú lampákra cserélje öket (Ø35, E14, 4W).
