JDF603E9 - Liesituuletin JUNO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Brändi	Juno
Malli	JDF603E9
Asennus	Imu- tai suodatinkäyttö
Sähkönsyöttö	220-240 V, 50/60 Hz
Nopeuksien lukumäärä	3 nopeutta + pysäytys
Valaistus	E14-polttimo, 4W, Ø35 mm
Vähimmäisetäisyys keittotasosta	65 cm
Rasvasuodatin	Pestävissä 2 kuukauden välein
Hiilisuodatin	Vaihdettava 4 kuukauden välein
Eristysluokka	II (jos ® symboli) muuten maadoitus
Käyttö	Kotikeittimien yläpuolella
Poistotyyppi	Poistoputki (imuversio) tai kierrätys (suodatinkäyttö)
Turvallisuus	Irrota pistoke ennen huoltoa, älä liekitä liesituulettimen alla
Ulkoinen huolto	Kostea liina ja neutraali pesuaine
Sisäinen huolto	Denaturoitu alkoholi
Polttimon ILCOS D -koodi	DRBB/F-4-220-E14-37/105

Usein kysytyt kysymykset - JDF603E9 JUNO

Kuinka asentaa liesituuletin imuversiona?

Asenna liesituuletin imuversiona liittämällä poistoputki ulkoilmakanavaan. Noudata vähintään 65 cm etäisyyttä liesituulettimen ja keittotason välillä. Imettyä ilmaa ei saa johtaa kanavaan, jota käytetään muiden laitteiden savukaasujen poistoon.

Kuinka puhdistaa rasvasuodattimet?

Pese rasvasuodattimet neutraalilla pesuaineella käsin tai astianpesukoneessa. Jos peset astianpesukoneessa, mahdollinen värin muuttuminen ei vaikuta tehokkuuteen. Puhdista ne vähintään 2 kuukauden välein.

Kuinka usein hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava 4 kuukauden välein tai useammin, jos käyttö on intensiivistä. Sitä ei voi puhdistaa, eikä se ole uudelleenkäytettävä.

Mitä polttimoa käytetään valaistukseen?

Käytä E14-tyyppistä polttimoa, 4W, halkaisija 35 mm. ILCOS D -koodi on DRBB/F-4-220-E14-37/105. Ennen vaihtoa irrota liesituuletin pistorasiasta ja varmista, että polttimo on jäähtynyt.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista sähkönsyöttö (pistorasia, sulake). Varmista, että liesituuletin on kytketty oikein. Jos ongelma jatkuu, ota yhteyttä tekniseen tukeen.

Liesituuletin pitää ääntä, mitä tehdä?

Tarkista, etteivät suodattimet ole tukossa, ja puhdista ne tarvittaessa. Varmista, että liesituuletin on asennettu oikein ja että kiinnitysruuvit on kiristetty. Epänormaali ääni voi viitata mekaaniseen ongelmaan.

Mikä on etäisyys liesituulettimen ja keittotason välillä?

Vähimmäisetäisyys kattiloiden tukipinnan ja liesituulettimen alaosan välillä on 65 cm. Jos keittotason ohjeissa mainitaan suurempi etäisyys, noudata sitä.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Suodatinkäytössä hiilisuodatin on välttämätön ilman kierrättämiseksi. Imuversiossa voit käyttää liesituuletinta ilman hiilisuodatinta, koska ilma poistetaan ulos.

Kuinka kytkeä liesituuletin sähköisesti?

Tarkista, että jännite vastaa arvokilvessä ilmoitettua. Liesituuletin on kytkettävä maadoitettuun pistorasiaan, ellei siinä ole ® symbolia (luokka II). Jos kaapeli on vaurioitunut, vaihdata se ammattilaisella.

Mistä löydän varaosat?

Ota yhteyttä JUNOn tekniseen tukeen tai valtuutettuun jälleenmyyjään. Polttimoiden ja suodattimien osalta tarkista käyttöohjeessa ilmoitetut viitteet.

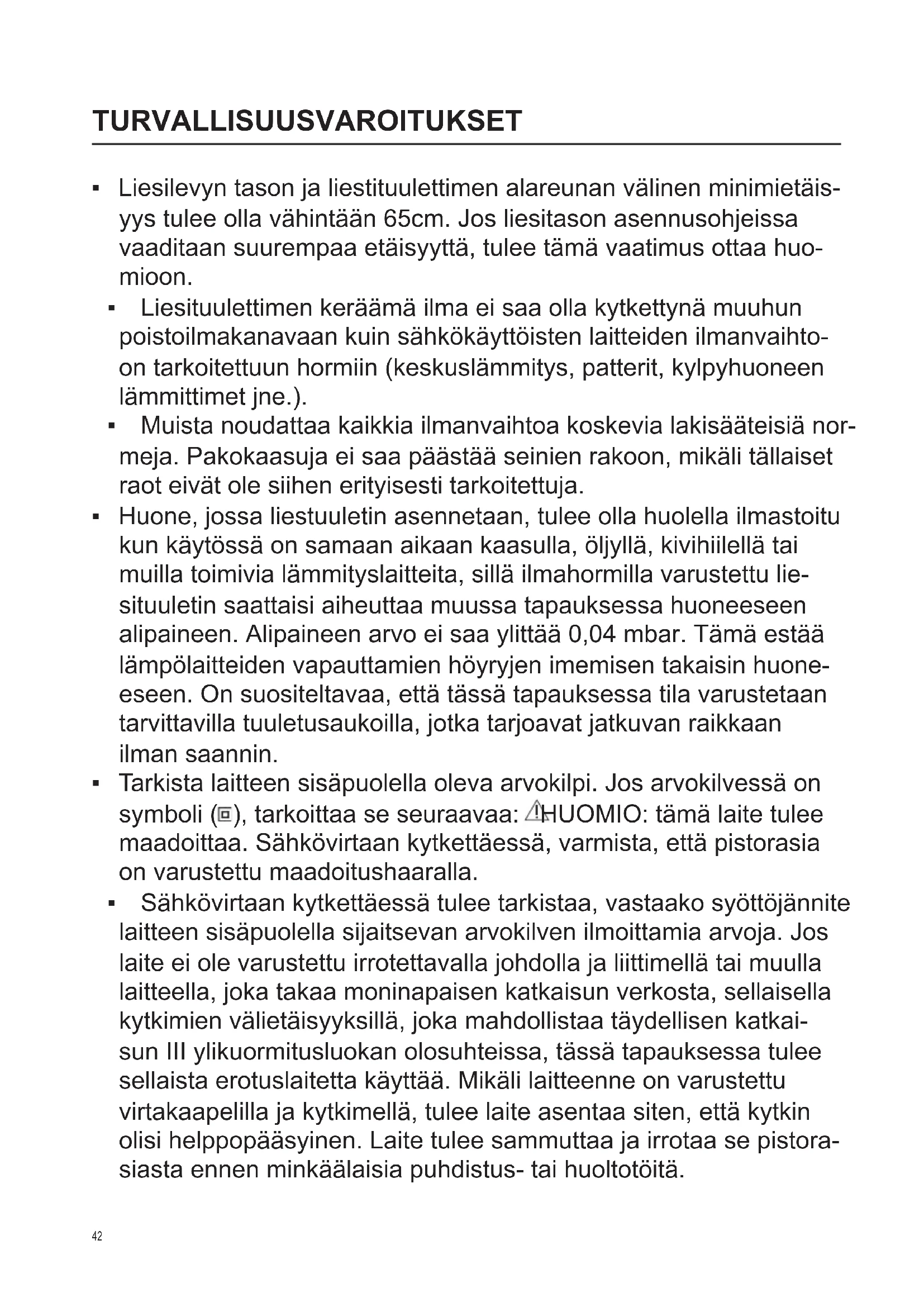

KÄYTTÖOHJE JDF603E9 JUNO

• Liesilevyn tason ja liestituulettimen alareunan valinen minimietäis-yys tulee olla vähintään 65cm. Jos liesitason asennusohjeissa vaaditaan suurempaa etäisyytta, tulee tämä vaatimus ottaa huomioon.

• Liesituulettimen keräämä ilma ei saa olla kytkettynä muuhun poistoilmakanavaan kuin sähkökaytöisten laitteiden ilmanvaihto-on tarkoitettuun hormiin (keskuslammitys, patterit, kylpyhuoneen lammittimet jne.).

• Muista noudattaa kaikkia ilmanvaihtoa koskevia lakisäteisiä normeja. Pakokaasuja ei saa päästä seinien rakoon, mikäli tällaset raot eivät ole sihen erityisesti tarkoitettuja.

• Huone, jossa liestuuletin asennetaan, tulee olla huolella ilmastoitu kun käytössä on samaan aikaan kaasulla, öljyllä, kivihillellä tai muilla toimivia lämmityslaitteita, sillä ilmahormilla varustetty liessituuletin saattaisi aiheuttaa muussa tapauksessa huoneeseen alipainen. Alipainen arvo ei saa ylittää 0,04 mbar. Tämä estaa lämpölatteiden vapauttamien hóyryjen imemisen takaisin huoneeseen. On suositeltavaa, etta tassä tapauksessa tila varustetaan tarvittavilla tuuletusaukoilla, jotka tarjoavat jatkuvan raikkaan ilman saannin.

• Tarkista laitteen sisäpuolella oleva arvokilpi. Jos arvokilvessä on symboli (☑), tarkoittaa se seuraavaa: HUOMIO: tamä laite tulee maadoittaa. Sähkövirtaan kytkettäessä, varmista, etta pistorasia on varustetu maadoitushaaralla.

Sähkövirtaan kytkettäessä tulee tarkistaa, vastaako syöttöjannite laitteen sisäpuolella sijaitsevan arvokilven ilmoittamia arvoja. Jos laite ei ole varustetu irrotettavalla johdolla ja liittimellä tai muulla laitteella, joka takaa moninapaisen katkaisun vergosta, sellaisella kytkimien valietäisyksillä, joka mahdollistaa täydellisen katkaisun III ylikuormitusluokan olosuheissa, tassä tapauksessa tulee sellaista erotuslaitetta käyttaa. Mikäli laitteenne on varustetu virtakaapelilla ja kytkimellä, tulee laite asentaa siten, että kytkin olisi helppopäasyinen. Laite tulee sammuttaa ja irrotaa se pistorasiasta ennen minkäälaisia puhdistus- tai huoltotöitä.

• Jos virtajohto on vaurioitunut, se tãytyy korvata. Jotta kaikilta riskeiltä valtytãän, korvauksen saa tehdã vain valmistaja tai tamän tekinen tuki tai joku samanlaisen pâtevydyden omaava henkilö.
• Varoitus: Jos asennat ruuveja tai kiinnikkeitä näiden ohjeiden vastaisesti, tämä toimenpide voi aiheuttaa sahköiskun vaaran.
• Asennus tulee suorittaa näden ohjeiden mukaisesti patevän henkilostön avulla.

Merkki fuotteessa tai sen asiakirjoissa tarkoittaa, etta laitetta ei saa havittaa kotitalousjatteiden mukana, vaan se tulee toimittaa sopivaan sahkö- ja elektroniikkalaitteiden kierratyskeskukseen. Tuotteen havittäminen oikealla ravittämän mahdollisia ympäristo- ja serveyshaittoja, joita saattaa aiheutua sen väränlaisesta kaytostä poistamisesta. Lisatietoja tuotteen kierrattamisestä saat paikallsilta viranomaisilta, paikallsista jatehuollossta tai liikkeestä, josta tuote on ostetu.

Välta palavien materiaalien käyttoa laitteen lahettyvillä.
Paistinpannulla paistaessa tulee muistaa, ettei oljy tai rasva syttyisi palamaan. Erityisen vaarallinen, palavuutensa takia, on oljy. Alä kaytä avoimia sahkögrillejä.
- Mahdollisten tulipalojen välttämiseksi, toimi aina ohjeiden mukaisesti rasvasuodattimia puhdistettaessa ja mahdolissia rasvakertymiä pointettaessa.
Laitetta voivat käyttaa henkilöt, joilla on alentunut fyysiinen, tunteellinen tai henkinentoimintakyky, tai myös he, joilla ei ole asianmukaista kokemusta tai tietoa siinä

tapauksessa, kun namā hen-kilöt olevat valvonnan alaisi-na, ovat saaneet opastuksen ja olevat tietoisia käyttoön liittyvistä vaaroista. Laitteen käytto leikkimistä varten on lapsilta kielletty. Puhdistusta ja huoltoa, joka on käytäjan vastuulla, ei saa jättä lasten hoidettavaksi, jotka ovat vailla valvontaa.

Huomio: liesituulettimen esillä olevat osat voivat olla kuumia, silloin kun niitta käytetään muiden keittiöläitteiden kanssa.
Tata liesituuletinta voi kayttaa ainoastaan kotiolosuhteissa ja se on tarkoitetu asennettavaksi liesitasojen, keittamiseen ja sen rapaisten laitteiden

ylapuolle.

KÄYTTÖ

SUODATIN-VAI IMUVERSIO?
- Liesituuletin on saatakilla sekä suodatin- että imuversiona. Päätä heti alussa, kumman version haluat asentaa.
- Tehon maksimoimiseksi suosittelemme asentamaan imuversion (jos se on mahdollista).

Imuversio

• Liesituuletin puhdistaa ilman ja ohjaa sen poistokanavan.

Suodatinversio

• Liesituuletin puhdistaa ilman ja puhaltaa puhtaan ilman takaisin huoneeseen.

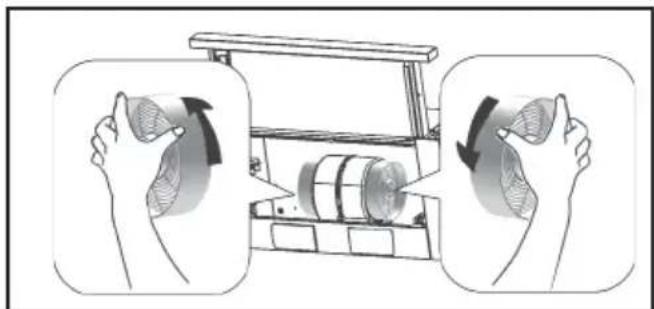

HUOLTO

Asianmukainen huolto takaa laitteen moitteettoman ja pitkäaikaisen toiminnan.
Laitteen puhdistus rasvasta tulee suorittaa tietyin aikavalein, riippuen kaytostä (vahintaan kerran kolmessa kuukaudessa). Valtä tuotteita, jotka sisaltavat syovyttäviä tai hankaavia aineita. Kaytā haaleassa vedessä kasteltua

liinaa ja neutraalia pesuainetta puhdistaaksesi laakerilla pinnoitettuja osia. Kaytä aina teräksellä, kuparilla tai messingillä paalystettyjen osien puhdistukseen sopivia tuotteita, niiden kayton ohjekirjojen mukaisesti. Laitteen sisäosat voi puhdistaa liinalla tai harjalla denaturoitua akoholia avuksi kayttäen.

Rasvasuodatintenuphdistus.Puhdistavahintaan kahden kuukauden valeintulipalovaaran ehkaisemiseksi, suhteessa kayttaa.

Puhdista kasin tai astianpesukoneessa miedolla pesuaineella. Jos peset suodattimen astianpesukoneessa, se saattaa haalistua, mikä ei mitenkään vaikuta sen toimintaan.

Aktivoitu puuhilisuodatin ei sovellu puhdistettavaksi eikä sitä voida uudistaa ja se pitäa vaihtaa noin joka 4. käytökuukausi tai useammin, jos käytto on erityisen intensivista.

OHJAIMET

1: moottorin ensimmäinen nopeus.
0: Moottori kytketty pois pälä.

+2 : moottorin toinen nopeus.
+3 : moottorin kolmas nopeus.

Teleskooppiliu'unavaaminen/sulkeminen kytkee valot paallee /poispälta.

VALAISTUS

Liesituuletin on irrotettava verkkovirrasta.

Varoitus! Ennen lamppuihin koskemista, tulee varmistaa, etta ne ovat jähtyneet. Lamput on vaihdettava saman tyypin lamppuihin (Ø35, E14, 4W).

ILCOS D code: DRBB/F-4-220-E14-37/105
