JDWK907S0 - Davlumbaz JUNO - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mutfak Davlumbazı
Marka	JUNO
Model	JDWK907S0
Genişlik (cm)	90
Hız Sayısı	4 hız + zamanlanmış maksimum hız
Hob2Hood Fonksiyonu	Evet, ocakla kızılötesi iletişim
Aydınlatma	Dahili LED (kullanıcı tarafından değiştirilemez)
Yağ Filtresi Türü	Yıkanabilir metal filtre (ayda en az 1 kez)
Karbon Filtre Türü	Yıkanamaz karbon filtre, alarm durumuna göre değiştirilir
Filtre Doygunluk Alarmı	Evet, yağ filtresi için kırmızı ışık, karbon filtre için yanıp sönen ışık
Alarm Sıfırlama	İlgili tuşa 3 saniye basın
Minimum Kurulum Yüksekliği	Ocak ile davlumbazın alt kısmı arasında 65 cm
Elektrik Beslemesi	220-240 V, 50 Hz
Motor Gücü (tahmini)	200 W
Ağırlık (tahmini)	15 kg
Yağ Filtrelerinin Bakımı	Bulaşık makinesinde veya nötr deterjanla elde yıkama
Karbon Filtre Değişimi	Yağ filtresini sökme, karbon filtreyi döndürme ve çıkarma
Çocuk Güvenliği	8 yaş üstü çocukların gözetim altında kullanımı
Onarılabilirlik	Yetkili serviste orijinal yedek parçalar mevcuttur
Koruma Sınıfı	Sınıf III (plakada sembol yoksa topraklama gereklidir)

Sık sorulan sorular - JDWK907S0 JUNO

JUNO JDWK907S0 davlumbaz nasıl kurulur?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Ocak ile davlumbaz arasında minimum 65 cm mesafe bırakın. Kurulum kılavuzunda verilen talimatları izleyin.

Hob2Hood işlevi nasıl kullanılır?

Hob2Hood işlevi, davlumbaz ile uyumlu bir ocak arasında kızılötesi yoluyla otomatik bağlantı sağlar. Motor hızı pişirmeye otomatik olarak uyum sağlar. Ayrıca ocaktan manuel olarak da kontrol edebilirsiniz.

Yağ filtreleri ne sıklıkla temizlenmeli?

Yağ filtreleri ayda en az bir kez, yoğun kullanımda daha sık temizlenmelidir. Düşük sıcaklıkta bulaşık makinesinde yıkanabilir veya aşındırıcı olmayan bir deterjanla elde yıkanabilir.

Karbon filtre nasıl değiştirilir?

Önce yağ filtrelerini çıkarın. Karbon filtreyi sola çevirin ve çekerek çıkarın. Yıkanamaz: yenisiyle değiştirin. Değiştirme sıklığı kullanıma bağlıdır.

Filtre alarm ışığı yanarsa ne yapmalı?

Işık sabit kırmızıysa yağ filtrelerini temizleyin. Yanıp sönüyorsa karbon filtreyi değiştirin veya temizleyin. Bakımdan sonra, ilgili tuşa 3 saniye basarak alarmı sıfırlayın.

Karbon filtre bildirimi nasıl etkinleştirilir veya devre dışı bırakılır?

Kontrol paneli kapalıyken filtre tuşuna 3 saniye basın. Işık beyaz yanıp sönüyorsa bildirim etkindir; sabit beyazsa devre dışıdır.

Davlumbaz açılmazsa ne yapmalı?

Elektrik bağlantısını ve sigorta durumunu kontrol edin. Sorun devam ederse kalifiye bir elektrikçiye başvurun. Prizin erişilebilir olduğundan emin olun.

Aydınlatma çalışmıyor, ne yapmalı?

LED aydınlatma dahilidir ve yalnızca yetkili bir teknisyen tarafından değiştirilebilir. Satış sonrası servis ile iletişime geçin.

Davlumbaz buharları neden yeterince çekmiyor?

Motor hızını artırın. Sorun devam ederse yağ filtrelerini temizleyin ve tahliye borusunun tıkalı olmadığını kontrol edin.

Karbon filtrenin ömrü ne kadardır?

Doygunluk kullanıma göre değişir. Alarm ışığı ne zaman değiştireceğinizi size bildirir. Normal kullanımda ortalama 3 ila 6 ayda bir.

KULLANIM KILAVUZU JDWK907S0 JUNO

Güvenlik Bilgileri 242 Güvenlik talimatları 244 Montaj 245 Ürün tanımı 246

Günlük kullanım 246 Bakım ve temizlik 248 Sorun giderme 249

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında talimat, gözetim veya bilgi verilmesi halinde 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
• 3 ile 8 yaş arasındaki çocuklar ve ileri düzey zihinsel ile fiziksel engellere sahip kişiler gözetim altında bulunmadıkları müddetçe bu ürünü tek başına kullanmamalıdır.
• 3 yaşından küçük çocuklar, sürekli olarak gözlemlenmedikçe cihazdan uzak tutulmalıdır.
• Çocukların cihazla oynamasına izin vermeyin.
• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.
• Cihaz çalışırken çocukları ve hayvanları cihazdan uzak tutun.
• Temizlik ve bakım işlemi; çocuklar tarafından, denetim olmadıkları sürece, yapılmamalıdır.

Genel Güvenlik

• Bu cihaz ocak, fırın ve benzer pişirme cihazlarının üzerinde ev içi kullanım için tasarlanmıştır.

Herhangi bir bakım yürütmeden önce cihazın fişini prizden çekin. - DİKKAT: Erişilebilir kısımlar, pişirme cihazlarının kullanımı esnasında sıcak olabilir. - Yalnızca cihazla verilen sabitleme vidalarını kullanın, aksi halde kurulum talimatlarında önerilen vidaları kullanın. - Cihazı sabitlemek için yapıştırıcılar kullanmayın. Cihaz veya ocağın kurulum talimatlarında aksi belirtilmedikçe, tavaların durduğu ocak yüzeyi ile cihazın alt tarafı arasındaki minimum mesafe en az 65 cm olmalıdır. - Hava tahliyesi yerel makamların yönetmeliklerine uygun olmalıdır. Cihazdan çıkan istenmeyen gazların odada bulunan diğer yakıtları ateşleme veya açık alevle etkileşime girme riski söz konusu olabileceğinden, montajın yapıldığı odanın yeterince havalandırıldığından emin olun. Havalandırma deliklerinin açık olduğundan ve cihaz tarafından toplanan havanın diğer cihazlardan (merkezi ısıtma sistemleri, termosifon, su ısıtıcıları, vb.) duman ve buhar çıkarmak için kullanılan bir kanala aktarılmadığından emin olun. Cihaz diğer cihazlarla çalıştığında, odada oluşan maksimum vakum 0,04 mbar'ı aşmamalıdır. - Elektrik kablosuna zarar vermemeye özen gösterin. Hasarlı bir kabloyu değiştirmek için Yetkili Servisimize ya da bir elektrikçiye başvurun. Cihaz doğrudan güç kaynağına bağlanırsa, elektrik tesisatı tüm kutuplarda cihazın elektrik bağlantısını kesen bir izolasyon cihazı ile donatılmış olmalıdır. Bağlantıyı tamamen kesme işlemi, aşırı gerilim kategorisi III'te belirtilen koşullara uygun olmalıdır. Bağlantıyı kesme işlemi, kablolama kurallarına uygun olarak sabit kablolarda gerçekleştirilmelidir. Cihazın altında alevde ürünler pişirmeyin. - Tehlikeli veya patlayıcı maddeleri ve buharları boşaltmak için kullanmayın.

• Yüzey malzemesinin bozulmasını önlemek için cihazı nemli bir bezle düzenli olarak temizleyin. Cihazın yüzeyini temizlemek için bir buhar temizleyici, sprey, sert, aşındırıcı temizleyiciler veya keskin metal kazıyıcılar kullanmayın. Sadece nötr deterjanlar kullanın.
• Yağ filtrelerini düzenli olarak temizleyin (en az her iki ayda bir) ve yangın riskini önlemek için cihazdaki yağ kalıntılarını temizleyin. Cihazın iç kısmını temizlemek için bez veya fırça kullanın.

GÜVENLİK TALİMATLARI

Montaj

UYARI! Yaralanma, elektrik çarpması, yangın, yanma veya cihazın zarar görme riski söz konusudur.

• Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın. Cihazla birlikte verilen montaj talimatlarını takip edin. Cihazı hareket ettirdiğinizde dikkatli olun, cihaz ağırdır. Her zaman koruyucu eldiven ve koruyuculu ayakkabı kullanın.
• Cihazın kurulumunu yapmadan önce tüm paket, etiket ve koruyucu filmi çıkarın.
• Egzoz havasını bir duvar boşluğuna yüklemeyin (boşluk bu amaç için tasarlanmadıkça).

Elektrik bağlantısı

UYARI! Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır. Anma değeri plakasındaki parametrelerin ana güç kaynağının elektrik gücüne uygun olduğundan emin olun.
• Sembol ( ) etikette yazılı değilse, cihaz topraklanmalıdır. Her zaman topraklanmış, darbeye dayanıklı bir priz kullanın.
• Elektrik bağlantılarının gevşemesini önleyin.
• Priz çoğaltıcıları ve uzatma kabloları kullanmayın.
• Priz gevşemişse fişi takmayın. Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.
• Akım taşıyan ve izole edilmiş parçaların darbe koruması, araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır. Cihazın montajının doğru yapıldığından emin olun. Gevşek ve uygun olmayan elektrik kablosu, terminalin çok fazla ısınmasına neden olabilir. Kurulumun sonunda cihazı bağlayın. Kurulumdan sonra ana kabloya erişilebildiğinden emin olun.

Kullan

UYARI! Yaralanma, yanma ya da elektrik çarpması riski vardır.

• Bu cihaz sadece pişirme amaçlıdır. Cihazı başka amaçla kullanmayın. Cihazın teknik özelliklerini kesinlikle değiştirmeyin.
• Cihaz suyla temas halindeyken veya ıslak ellerle cihazı kullanmayın.
• Sadece cihaz ile verilen aksesuarları kullanın.
• Pişirme veya kızartma işlemleri esnasında yanıcı nesneleri veya ısınmış nesneleri yağlardan uzak tutun.
• Üst açık elektrikli ızgaralar kullanmayın.
• Cihazın üzerini bir eşya koyma masası gibi kullanmayın. Cihazın aydınlatmasına doğrudan bakmak için büyüteç, dürbün veya benzer optik cihazlar kullanmayın.

Servis

Cihazı onarmak için yetkili bir Servis Merkezine başvurun. - Sadece orijinal yedek parçalar kullanın.

Eski ürünü elden çıkarma

UYARI! Yaralanma ya da boğulma riski.

Cihazı atarken: - Cihazın fişini prizden çekin. - Cihazın ana elektrik kablosunun bağlantısını kesin ve atın.

MONTAJ

UYARI! Güvenlik bölümlerine bakın.

Üretici / İhracatçı:

Kullanım Ömrü Bilgisi:

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

Montaj talimatları

Cihazın kurulumu ile ilgili bilgiler için ayrı bir kurulum kılavuzuna bakın.

ÜRÜN TANIMI

Genel Bakış

1 Kontrol paneli 2 Lamba 3 Filtreleri temizle 4 Filtre kapağı

Kontrol paneline genel bakış

1 Açık/Kapalı 2 Birinci motor hızı 3 İkinci motor hızı 4 Üçüncü motor hızı 5 Maksimum motor hızı

6 Filtre hatırlatıcı 7 Ocak-Davlumbaz fonksiyonu 8 Lamba

GÜNLÜK KULLANIM

Davlumbazı kullanma

Önerilen hız, aşağıdaki tabloya göre kontrol edin.

23	Yiyecekleri iletinken kapalı tencerelerle pişirirken.
24	Birden fazla pişirme bölgesinde veya brülorde kapalı kaplarda pişirme ilemi yaparken, hafınce kizartırken.
23	Kaynatma, bol miktarda yiyeceği kapaksüz kizartma, birden fazla pişirme bölgésinde veya ocakta pişirme ilelemi yaparken.
24	Kaynatma, bol miktarda yiyeceği kapaksüz kizartma ilelemi yaparken ve fazla nem durumunda. Davlumbaz(Maximum hízda calçın). 6 daki-ka sonra cihaz.Onceki ayara geriDSLer.

Pişirme işlemi sonrası davlumbazın yaklaşık 15 dakika kadar çalışmaya devam etmesi önerilir.

Kontrol paneli bir sensör alanıdır. Fonksiyonları etkinleştirmek için sembollere dokunun.

Davlumbazı çalıştırmak için:

1. düğmesine basarak cihazı açın. Fonksiyonlar etkinleştirilmeye hazırdır.
2. Fonksiyonu etkinleştirmek için sembole dokunun.

Cihazı kapatmak için düğmesine yeniden basın.

Ocak-Davlumbaz fonksiyonu

Bu, ocağı bir davlumbaza bağlayan otomatik bir fonksiyondur. Hem ocak hem de davlumbaz kızılötesi sinyal iletişimcisine sahiptir. Fanın hızı, ocaktaki en sıcak pişirme kabının mod ayarına ve sıcaklığına göre otomatik olarak belirlenir. Fanı, ocağı kullanarak manuel olarak çalıştırabilirsiniz. Fonksiyon, ocağın panelinden etkinleştirilebilir.

Fonksiyonun nasıl kullanılacağı hakkında daha fazla bilgi için ocak kullanma kılavuzuna bakın.

Azami Motor Hızını Etkinleştirme

Düğmesine bastığınızda, Azami Motor Hızı 6 dakika süreyle çalışmaya başlar. Bu sürenin ardından, cihaz önceki hız ayarlarına geri döner.

Fonksiyon etkin olduğunda, filtre alarm göstergesi yanar (beyaz).

Fonksiyon açıldığında, düğmeye olan ek dokunuşların herhangi bir etkisi olmaz.

Filtre bildiriminin etkinleştirilmesi ve devre dışı bırakılması

Filtre alarmı, karbon filtreyi değiştirmenizi veya temizlemenizi ve yağ filtresini temizlemenizi hatırlatır. Gres filtresinin temizlenmesi gerektiğinde, filtre göstergesi

30 saniye boyunca açık kalır (kırmızı). Karbon filtrenin değiştirilmesi veya temizlenmesi gerekiyorsa, filtre göstergesi 30 saniye boyunca yanıp söner (kırmızı).

Bakım ve temizlik bölümünde filtre alarmı kısmına başvurun.

1. Kontrol panelini kapatın.
2. Simgelerin kapalı olduğundan emin olun.
3. Karbon filtresi bildirimini etkinleştirmek veya devre dışı bırakmak için 3 saniye boyunca düğmeye basın.

Karbon filtresi bildirimi etkinse, filtre simgesi saniye boyunca yanıp söner (beyaz).

Karbon filtresi bildirimi etkin değilse, filtre simgesi saniye boyunca sabit yanar (beyaz).

BAKIM VE TEMİZLİK

Yağ filtresinin temizlenmesi

Her filtre en az ayda bir kez temizlenmelidir. Filtreler, karşı tarafta bulunan klipsler ve pimler kullanılarak takılabilir.

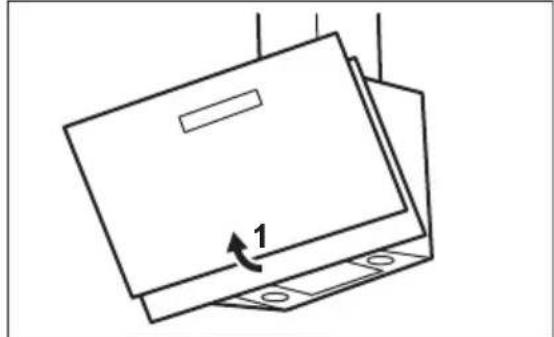

Filtreyi temizlemek için:

1. Açmak için kapağı çekin.

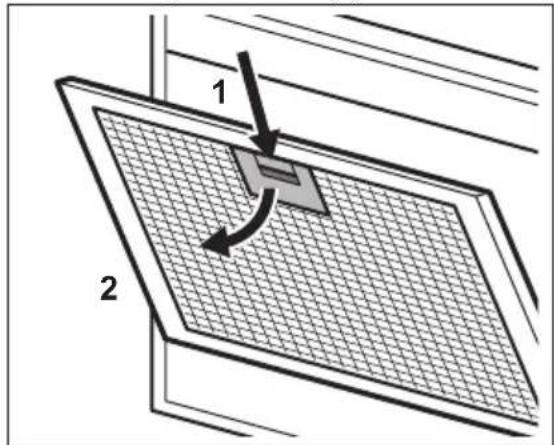

1. Davlumbazın altında bulunan filtre panelindeki montaj klipsinin tutamağına basın (1).

1. Filtrenin önünü hafifçe aşağı doğru eğin (2), ardından çekin. Tüm filtreler için ilk iki adımı tekrarlayın.
2. Filtreleri aşındırıcı olmayan deterjanlarla bir sünger yardımıyla temizleyin veya bulaşık makinesinde yıkayın.

Bulaşık makinesi en düşük sıcaklığa ve kısa bir programa ayarlanmalıdır. Yağ filtresinin rengi değişebilir, bu cihazın performansını etkilemez.

1. Filtreleri yeniden takmak için ilk iki adımı ters sıralamada yapın.

Mümkünse aynı işlemi tüm filtreler için tekrarlayın.

Karbon filtresinin değiştirilmesi

Karbon filtresi, filtre alarmı açık olduğunda değiştirilmelidir.

Bu bölümdeki litre alarmına bakın.

Karbon filtrenin doyma süresi, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak değişir.

UYARI! Karbon filtre YIKANMAZ! Filtre yenilenemez!

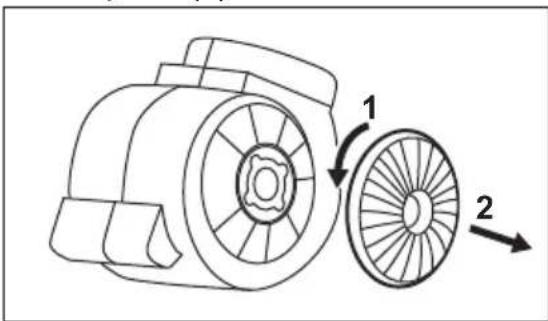

Karbon filtreyi değiştirmek için:

1. Yağ filtrelerini cihazdan çıkarın. Bu bölümdeki "Yağ filtresinin temizlenmesi" kısmına bakın.
2. Filtreyi saat yönünün tersine çevirin (1) ve çekin (2).

Filtreleri yeniden takmak için adımları ters sırada yapın.

Filtre alarmı

Günlük kullanım bölümünde filtre alarmını etkinleştirme ve devreden çıkarma kısmına bakın.

Bu bölümdeki yağ filtresinin temizlenmesi kısmına bakın.

Karbon filtrenin temizlenmesi veya karbon filtrenin değiştirilmesi kısmına bakın (filtre türüne göre).

Alarmı sıfırlamak için:

düğmesine 3 saniye dokunun.

SORUN GİDERME

Lambanın değiştirilmesi

Bu cihaz ile birlikte bir LED lambası verilir. Bu bölüm yalnızca bir teknisyen tarafından değiştirilebilir. Herhangi bir arıza durumunda "Güvenlik Talimatları" bölümünde "Hizmet" kısmına bakın.

UYARI! Güvenlik bölümlerine bakın.

Bu durumlarda ne yapmalı...

Bu sembole sahip malzemeler geri dönüştürülebilir. Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının

korunmasına yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.

İÇİNDEKİLER

Güvenlik Talimatları 250

Kurulum Talimatları 252

Kurulum 254

İlk Kullanım 254

Kullanım 255

Temizlik ve Bakım 256

Sorun Giderme 257

Değişiklikler önceden bildirilmeksizin yapılabilir.

GÜVENLİK TALİMATLARI

Ürünü kurmadan ve çalıştırmadan önce lütfen kullanım kılavuzunu dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma veya hasarlardan sorumlu değildir. Kullanım kılavuzunu gelecekte kullanmak üzere güvenli ve erişilebilir bir yerde saklayın.
