KULLANIM KILAVUZU JDWK607S0 JUNO

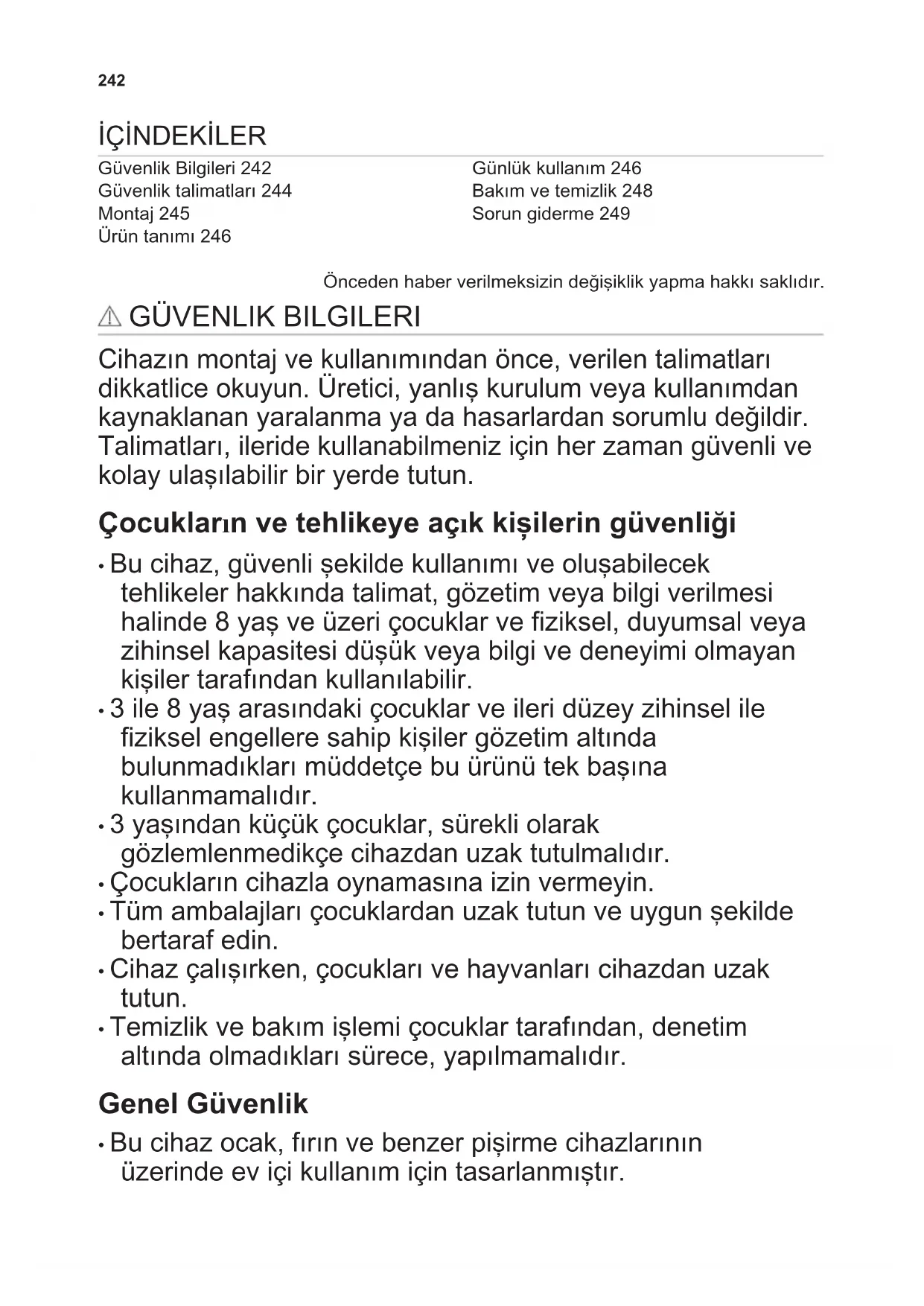

Güvenlik Bilgileri 242

Güvenlik talimatları 244

Montaj 245

Ürün tanımı 246

Günlük kullanım 246

Bakım ve temizlik 248

Sorun giderme 249

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

⚠ GÜVENLIK BILGILERI

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında talimat, gözetim veya bilgi verilmesi halinde 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
• 3 ile 8 yaş arasındaki çocuklar ve ileri düzey zihinsel ile fiziksel engellere sahip kişiler gözetim altında bulunmadıkları müddetçe bu ürünü tek başına kullanmamalıdır.
• 3 yaşından küçük çocuklar, sürekli olarak gözlemlenmedikçe cihazdan uzak tutulmalıdır.
• Çocukların cihazla oynamasına izin vermeyin.
• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.
• Cihaz çalışırken, çocukları ve hayvanları cihazdan uzak tutun.
• Temizlik ve bakım işlemi çocuklar tarafından, denetim altında olmadıkları sürece, yapılmamalıdır.

Genel Güvenlik

- Bu cihaz ocak, fırın ve benzer pişirme cihazlarının üzerinde ev içi kullanım için tasarlanmıştır.

- Herhangi bir bakım yürütmeden önce cihaz fişini prizden çekin.

- DİKKAT: Erişilebilir kısımlar, pişirme cihazlarının kullanımı esnasında sıcak olabilir.

- Yalnızca cihazla verilen sabitleme vidalarını kullanın, aksi halde kurulum talimatlarında önerilen vidaları kullanın.

- Cihazı sabitlemek için yapıştırıcılar kullanmayın.

- Cihaz veya ocağın kurulum talimatlarında aksi belirtilmedikçe, tavaların durduğu ocak yüzeyi ve cihazın alt tarafı arasındaki minimum mesafe en az 65 cm olmalıdır.

- Hava tahliyesi yerel makamların yönetmeliklerine uygun olmalıdır.

- Cihazdan çıkan istenmeyen gazların odada bulunan diğer yakıtları ateşleme veya açık alevle etkileşime girme riski söz konusu olabileceğinden, montajın yapıldığı odanın yeterince havalandırıldığından emin olun.

- Havalandırma deliklerinin açık olduğundan ve cihaz tarafından toplanan havanın diğer cihazlardan (merkezi ısıtma sistemleri, termosifon, su ısıticıları, vb.) duman ve buhar çıkarmak için kullanılan bir kanala aktarılmadığından emin olun.

- Cihaz diğer cihazlarla çalıştığında, odada oluşan maksimum vakum 0,04 mbar'ı aşmamalıdır.

- Elektrik kablosuna zarar vermemeye özen gösterin. Hasarlı bir kabloyu değiştirmek için Yetkili Servisimize ya da bir elektrikçiye başvurun.

- Cihaz doğrudan güç kaynağına bağlanırsa, elektrik tesisatı tüm kutuplarda cihazın elektrik bağlantısını kesen bir izolasyon cihazı ile donatılmış olmalıdır. Bağlantıyı tamamen kesme işlemi, aşırı gerilim kategorisinde III belirtilen koşullara uygun olmalıdır. Bağlantıyı kesme işlemi, kablolama kurallarına uygun olarak sabit kablolarda gerçekleştirilmelidir.

- Cihazın altında alevde ürünler pişirmeyin.

- Tehlikeli veya patlayıcı maddeleri ve buharları boşaltmak için kullanmayın.

• Yüzey malzemesinin bozulmasını önlemek için cihazı nemli bir bezle düzenli olarak temizleyin.
• Cihazın yüzeyini temizlemek için bir buhar temizleyici, su spreyi, sert, aşındırıcı temizleyiciler veya keskin metal kazıyıcılar kullanmayın. Sadece nötr deterjanlar kullanın.
• Yağ filtrelerini düzenli olarak temizleyin (en az her iki aya bir) ve yangın riskini önlemek için cihazdaki yağ kalıntılarını temizleyin.
• Cihazın iç kısmını temizlemek için bez veya fırça kullanın.

GÜVENLIK TALIMATLARI

Montaj

UYARI! Yaralanma, elektrik çarpması, yangın, yanma veya cihazın zarar görme riski söz konusudur.

• Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarını takip edin.
• Cihazı hareket ettirdiğinizde dikkatlı olun, cihaz ağırdır. Her zaman koruyucu eldiven ve koruyuculu ayakkabı kullanın.
• Cihazın kurulumunu yapmadan önce tüm paket, etiket ve koruyucu filmi çıkarın.
• Egzoz havasını bir duvar boşluğuna yüklemeyin (boşluk bu amaç için tasarlanmadıkça).

Elektrik bağlantısı

UYARI! Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır.

• Anma değeri plakasındaki parametrelerinin ana güç kaynağının elektrik gücüne uygun olduğunda emin olun.

• Sembol ( ) Algi etiketinde yazılı değilse, cihaz topraklanmalıdır.

• Her zaman doğru monte edilmiş, darbeye dayanıklı bir priz kullanın.
• Elektrik bağlantılarının dolanmasını önleyin.
• Priz çoğaltıcılarını ve uzatma kablolarını kullanmayın.
• Priz gevşemişse fişi takmayın.
• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.
• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.
• Cihazın montajının doğru yapıldığından emin olun. Gevşek ve uygun olmayan elektrik kablosu, terminalin çok fazla ısınmasına neden olabilir.
• Kurulumun sonunda cihazı bağlayın. Kurulumdan sonra ana kabloya erişilebildiğinden emin olun.

Kullan

UYARI! Yaralanma, yanma ya da elektrik çarpması riski vardır.

• Bu cihaz sadece pişirme amaçlıdır. Cihazı başka bir amaçla kullanmayın.
• Cihazın teknik özelliklerini kesinlikle değiştirmeyin.

• Cihaz suyla temas halindeyken veya ıslak ellerle cihazı kullanmayın.

• Sadece cihaz ile verilen aksesuarları kullanın.

• Pişirme veya kızartma işlemleri esnasında açık alevi ya da ısınmış nesneleri yağlardan uzak tutun.
• Üst açık elektrikli izgaralar kullanmayın.
• Cihazınızı bir eşya koyma masası gibi kullanmayın.
• Cihazın aydınlatmasına doğrudan bakmak için büyüteç, dürbün veya benzer optik cihazlar kullanmayın.

Servis

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun.
• Sadece orijinal yedek parçalar kullanın.

Eski ürünü elden çıkarma

UYARI! Yaralanma ya da boğulma riski.

• Cihazı nasıl doğru şekilde elden çıkaracağınıza ilişkin bilgi için belediyenize başvurun.
• Cihazın fişini prizden çekin.
• Cihazı yakın ana elektrik kablosunun bağlantısını kesin ve atın.

MONTAJ

UYARI! Güvenlik bölümlerine bakın.

Üretici / İhracatçı :

İthalatcı: Electrolux Dayanıklı Tüketim Mamulleri San. ve Tic. AŞ.

TR-34435 Taksim-Beyoğlu-İstanbul

Müşteri Hizmetleri: 0 850 250 35 89

[e-mail]

WEB: www.electrolux.com.tr

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

Montaj talimatları

Cihazın kurulumu ile ilgili bilgiler için ayrı bir kurulum kılavuzuna bakın.

ÜRÜN TANIMI

Genel bakış

2 3 1

1 Kontrol paneli
2 Lamba
3 Filtreler temizle
4 Filtre kapağı

Kontrol paneline genel bakış,

1 4 7 2 3 5 6 7

1 Açık/Kapalı
2 Birinci motor hızı
3 İkinci motor hızı
4 Üçüncü motor hızı
5 Maksimum motor hızı

6 Filtre hatırlaticı
7 Ocak-Davlumbaz fonksiyonu
8 Lamba

GÜNLÜK KULLANIM

Davlumbazı kullanma

Önerilen hızı aşağıdaki tabloya göre kontrol edin.

	Yiyecekleri ısıtırken kapalı tencerelerle pişirirken.
	Birden fazla pişirme bölgesinde veya brülörde kapalı kaplarda pişirme işlemi yaparken, hafifçe kızartırken.
	Kaynatma, bol miktarda yiyeceği kapaksız kızartma, birden fazla pişir-me bölgesinde veya ocakta pişirme işlemi yaparken.
	Kaynatma, bol miktarda yiyeceği kapaksız kızartma işlemi yaparken ve fazla nem durumunda. Davlumbaz maksimum hızda çalışır. 6 daki-ka sonra cihaz önceki ayara geri döner.

Pişirme işlemi sonrası davlumbazın yaklaşık 15 dakika kadar çalışmaya devam etmesi önerilir.

Kontrol Paneli bir sensör alanıdır. Fonksiyonları etkinleştirmek için sembollere dokunun.

Davlumbazı çalıştırmak için:

1. üğmesine basarak cihazı açın. Fonksiyonlar etkinleştirilmeye hazırldır.
2. Fonksiyonu etkinleştirmek için sembole dokunun.

Cihazı kapatmak için düğmesine yeniden basın.

Ocak-Davlumbaz fonksiyonu

Bu, ocağı bir davlumbaza bağlayan otomatik bir fonksiyondur. Hem Ocak hem de davlumbaz kızıl-ötesi sinyal iletişimcisine sahiptir. Fanın hızı, ocaktaki en sıcak pişirme kabının mod ayarı ve sıcaklığına göre otomatik olarak belirlenir. Fanı, ocağı kullanarak manüel olarak çalıştırabilirsiniz. Fonksiyon ocağın panelinden etkinleştirilebilir.

Fonksiyonun nasıl kullanılacağı hakkında daha fazla bilgi için ocak kullanma kılavuzuna bakın.

Azami Motor Hızını Etkinleştirme

düğmesine bastığınızda, Azami Motor Hızı 6 dakika süreyle çalışmaya başlar. Bu sürenin ardından, cihaz önceki hız ayarlarına geri döner.

Fonksiyon etkin olduğunda, filtre alarm göstergesi İyanar (beyaz).

Fonksiyon açıldığında, düğmeye 2014e have dokunuşun herhangi bir etkisi olmaz.

Filtre bildiriminin etkinleştirilmesi ve devre dışı bırakılması

Filtre alarmı, karbon filtreyi değiştirmenizi veya temizlemenizi ve yağ filtresini temizlemenizi hatırlatır. Gres filtresinin temizlenmesi gerektiğinide, filtre göstergesi 30 saniye boyunca açık kalır (kırmızı). Karbon filtrenin değiştirilmesi veya temizlenmesi gerekiyorsa filtre göstergesi 30 saniye boyunca yanıp söner (kırmızı).

Bakım ve temizlik bölümünde filtre alarmı kısmına başvurun.

1. Kontrol panelini açın.
2. Simgelerin kapalı olduğundan emin olun.
3. Karbon filtresi bildirimini etkinleştirmek veya devre dışı bırakmak için 3 saniye boyunca düğmeye dokunun.

Karbon filtresi bildirimi etkinse, filtre simgesi 📄 saniye boyunca yanıp söner (beyaz).

Karbon filtresi bildirimi etkin değilse, filtre simgesi saniye boyunca sabit yanar (beyaz).

BAKIM VE TEMIZLIK

Yağ filtresinin temizlenmesi

Her filtre en az ayda bir kez temizlenmelidir. Filtreler, karşı tarafta bulunan klipsler ve pimler kullanılarak takılabilir.

Filtreyi temizlemek için:

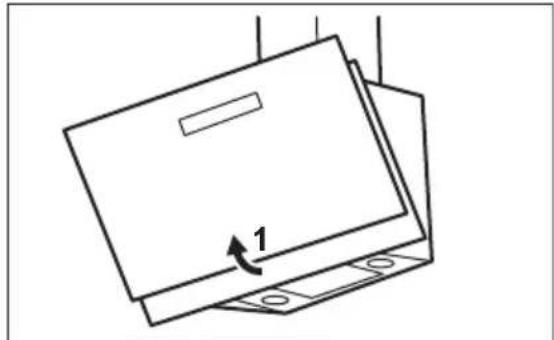

1. Açmak için kapağı çekin.

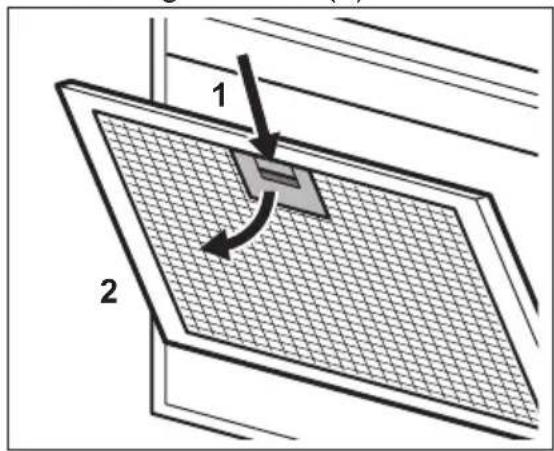

1. Davlumbazın altında bulunan filtre panelindeki montaj klipsinin tutamağına basın (1).

1 2

1. Filtrenin önünü hafifçe aşağı doğru eğin (2), ardından çekin. Tüm filtreler için ilk iki adımı tekrarlayın.
2. Filtreleri aşındırıcı olmayan deterjanlarla bir sünger yardımıyla temizleyin veya bulaşık makinesinde yıkayın.

Bulaşık makinesi düşük bir sıcaklığa ve kısa bir programa ayarlanmalıdır. Yağ filtresinin rengi değişebilir, bu cihazın performansını etkilemez.

1. Filtreleri yeniden takmak için ilk iki adımı ters sıralamada yapın.

Mümkünse adımları tüm filtreler için tekrarlayın.

Karbon filtresinin değiştirilmesi

Karbon filtresi, filtre alarmı açık olduğunda değiştirilmelidir.

Bu bölümdeki filtre alarmına bakın.

Karbon filtrenin saturasyon süresi, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak değişir.

UYARI! Karbon filtre YIKANMAZ! Filtre yenilenemez!

Karbon filtreyi değiştirmek için:

1. Yağ filtrelerini cihazdan çıkarın. Bu bölümdeki "Yağ filtresinin temizlenmesi" kısmına bakın.
2. Filtreyi saat yönünün tersine çevirin (1) ve çekin (2).

Filtreleri yeniden takmak için adımları ters sıralamada yapın.

Filtre alarmi

Günlük kullanım bölümünde filtre alarmını etkinleştirme ve devreden çıkarma kısmına bakın.

Bu bölümdeki yağ filtresinin temizlenmesi kısmına bakın.

Karbon filtrenin temizlenmesi veya karbon filtrenin değiştirilmesi kısmına bakın (filtre türüne göre).

Alarmi sıfırlamak için:

düğmesine 3 saniye dokunun.

SORUN GIDERME

Lambanın değiştirilmesi

Bu cihaz ile birlikte bir LED lambası verilir. Bu bölüm yalnızca bir teknisyen tarafından değiştirilebilir. Herhangi bir arıza durumunda "Güvenlik Talimatları" bölümünde "Hizmet" kısmına bakın.

UYARI! Güvenlik bölümlerine bakın.

Bu durumlarda ne yapmalı...

Problem Muhtemel neden Çözüm
Makine çalışmıyor. Cihaz güç kaynağına bağlanmamıştır ya da elektrik bağlantısı doğru şekilde yapılmamıştır.		Cihazın elektrik beslemesine doğru bir şekilde bağlı olup olmadığını kontrol edin.
Makine çalışmıyor. Sigorta atmıştır. Arızaya, sigortanın neden olup olmadığını kontrol edin. Sigortanın tekrar tekrar atması halinde, kalifiye bir elektrikçiye danışın.
Lamba yanmıyor. Lamba arızalı. Lambayı değiştirin. "Bakım ve Temizlik" bölümüne bakın.
Cihaz yeterince buhar emmiyor.	Motor hızı görünen buharlar için yeterli değil.	Motorun hızını değiştirin.
Filtre alarmı göstergesi açık.	Filtre alarmı açık. Yağ filtresi temizlenmelidir.	Bakım ve temizlik bölümünde filtre alarmı kısmına başvurun.
Filtre alarm göstergesi yanıp söner.	Filtre alarmı açık. Karbon filtre değiştirilmeli veya temizlenmelidir.	Bakım ve temizlik bölümünde filtre alarmı kısmına başvurun.

ÇEVREYLE İLGILI BILGILER

Şu sembole sahip malzemeler geri dönüştürülebilir Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının

korunmasına yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.
