JDWK607S0 - кухонная вытяжка JUNO - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ JDWK607S0 JUNO

Инструкции за безопасност 12

Инсталиране 13

Описание на уреда 14

Всекидневна употреба 14

Безопасност за деца и лица в уязвимо положение

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

Монтаж

ВНИМАНИЕ! Риск от пожар или токов удар.

ВНИМАНИЕ! Вж. глава "Безопасност".

ВСЕКИДНЕВНА УПОТРЕБА

1. Включете уреда, като натиснете бутона Ⓙ

ВНИМАНИЕ! Вж. глава "Безопасност".

КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР

⚠️ БЕЗБЕДНОСНИ ИНФОРМАЦИИ

БЕЗБЕДНОСНИ УПАТСТВА

Монтажа

ПРЕДУПРЕДУВАЊЕ!

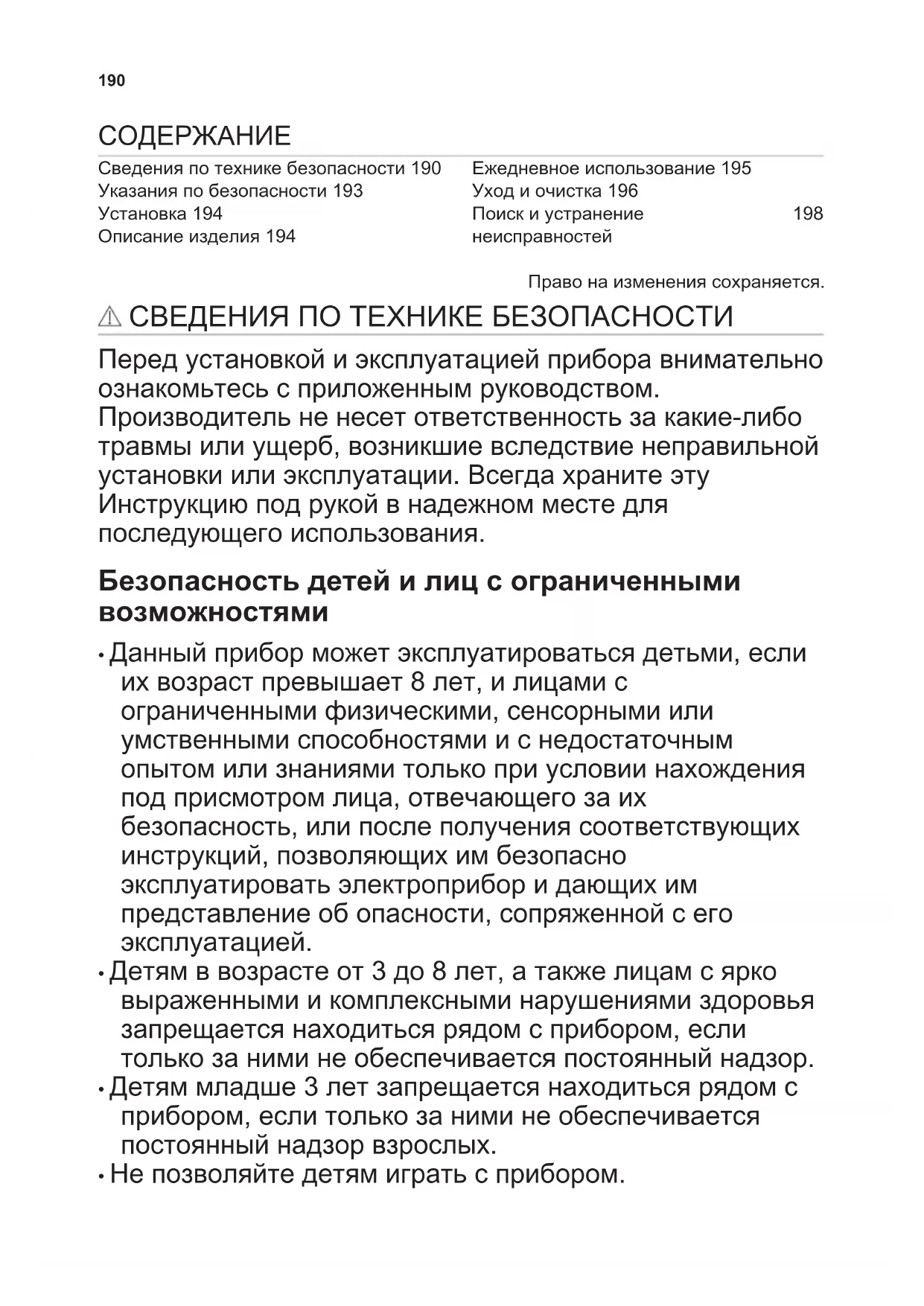

Сведения по технике безопасности 190

Указания по безопасности 193

Установка 194

Описание изделия 194

Ежедневное использование 195

Уход и очистка 196

Поиск и устранение

неисправностей

198

Право на изменения сохраняется.

⚠ СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством.

Производитель не несет ответственность за какие-либо травмы или ущерб, возникшие вследствие неправильной установки или эксплуатации. Всегда храните эту

Инструкцию под рукой в надежном месте для последующего использования.

Безопасность детей и лиц с ограниченными возможностями

- Данный прибор может эксплуатироваться детьми, если их возраст превышает 8 лет, и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать электроприбор и дающих им представление об опасности, сопряженной с его эксплуатацией.

• Детям в возрасте от 3 до 8 лет, а также лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором, если только за ними не обеспечивается постоянный надзор.
• Детям младше 3 лет запрещается находиться рядом с прибором, если только за ними не обеспечивается постоянный надзор взрослых.
- Не позволяйте детям играть с прибором.

• Храните все упаковочные материалы вне досягаемости детей и утилизируйте материалы надлежащим образом.
- Не подпускайте детей и домашних животных к прибору во время его работы.
- Очистка и доступное пользователю техническое обслуживание прибора не должно производиться детьми без присмотра.

Общие правила техники безопасности

• Прибор предназначен для работы над варочными поверхностями, кухонными плитами и аналогичными приборами для приготовления пищи.
  • Перед любым обслуживанием отключите прибор от сети питания.
• ПРЕДУПРЕЖДЕНИЕ: Во время совместной работы с приборами для приготовления пищи доступные для контакта части могут сильно нагреваться.
• Используйте только крепеж, идущий в комплекте с прибором. В случае отсутствия в комплекте крепежа используйте крепеж, рекомендованный в инструкции.
• Не используйте для монтажа прибора клеевые составы.
• Если иное не оговорено в инструкции прибора или духового шкафа, минимальное расстояние между поверхностью варочной панели, на которой находится посуда, и наиболее низкой частью прибора должно составлять не менее 65 см.
• Метод экстракции воздуха должен отвечать требованиям местных норм и положений.
• Обеспечьте хорошую вентиляцию в помещении, где установлен прибор, чтобы избежать обратного притока нежелательных газов в помещение, создаваемого устройствами, в которых происходит сгорание газа или других видов топлива (включая камины).
  • Убедитесь, что вентиляционные отверстия не перекрыты, и что отводимый прибором воздух не

подается в трубу, используемую для отвода дыма и пара от других приборов (систем центрального отопления, термосифонов, водогреев и т.д.)

• В случае совместной работы с другими приборами максимальное создаваемое в помещении разрежение не должно превышать 0,04 мбар.

• Следите за тем, чтобы не повредить сетевой шнур. Для замены сетевого кабеля обратитесь в авторизованный сервисный центр или к электрику.

- При подключении прибора непосредственно к электросети необходимо обеспечить наличие устройства, позволяющего отключать прибор от электросети с разрывом между всеми контактами. Полное размыкание контактов должно отвечать условиям, предусмотренными для случаев перенапряжения категории III. В соответствии с правилами монтажа должны быть обеспечены средства разъединения цепи.

- Не готовьте под прибором блюда методом фламбирования.

- Не используйте прибор для отвода вредных или взрываопасных материалов и паров.

• Во избежание повреждения покрытия прибора производите его регулярную очистку мягкой тряпкой.

- Не используйте для очистки поверхности прибора пароочистители, воду под давлением, жесткие абразивные чистящие средства или острые металлические скребки. Используйте только нейтральные моющие средства.

- Производите регулярную (как минимум раз в 2 месяца) очистку жировых фильтров и удаляйте с прибора жировые отложения во избежание риска пожара.

- Для очистки внутренней камеры прибора используйте тряпку или щетку.

Установка

ВНИМАНИЕ! Существует риск травмы, поражения электрическим током, пожара, получения ожогов или повреждения прибора.

• Установка прибора должна производиться только квалифицированным персоналом.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте приложенной к прибору Инструкции по установке.
• Никогда не забывайте о мерах предосторожности при его перемещении: прибор имеет большой вес. Всегда используйте защитные перчатки и закрытую обувь.
  • Перед монтажом прибора удалите все элементы упаковки, наклейки и защитную пленку.
• Не встраивайте отводную трубу для воздуха в полость в стене, если только полость не предназначена для этих целей.

Подключение к электросети

ВНИМАНИЕ! Существует риск пожара и поражения электрическим током.

• Все подключения к электросети должны производиться квалифицированным электриком.
  • Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Если на табличке с техническими данными отсутствует символ (☐) прибор должен быть заземлен.

• Включайте прибор только в установленную надлежащим образом электророзетку с защитным контактом.

• Не допускайте спутывания электропроводов.

• Не используйте тройники и удлинители.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за саму вилку.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
• Убедитесь в правильности установки прибора. Неплотные и неправильно установленные соединения могут вызвать перегрев разъема.
• Подключайте прибор к электросети по окончании монтажа. Обеспечьте доступ к подключению к электросети после монтажа прибора.

Использование

ВНИМАНИЕ! Существует риск травмы, ожогов и поражения электрическим током.

• Данный прибор предназначен только для приготовления пищи. Не используйте прибор в других целях.
• Не вносите изменения в параметры данного прибора.
• При использовании прибора не касайтесь его мокрыми руками; не касайтесь прибора, если на него попала вода.

• Используйте только принадлежности, поставляемые вместе с прибором.
  • Во время варки и жарки не допускайте контакта жиров и масел с открытым пламенем и нагретыми предметами.

• Не используйте открытые электрогрили.

• Не используйте электроприбор для хранения каких-либо предметов.
• Запрещается смотреть непосредственно на подсветку прибора через лупу, в бинокль или при помощи аналогичных оптических приборов.

Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр.
• Применяйте только оригинальные запасные части.

УСТАНОВКА

ВНИМАНИЕ! См. главы, содержащие Сведения по технике безопасности.

Утилизация

ВНИМАНИЕ! Существует опасность травмы или удушья.

• Для получения информации о том, как надлежит утилизировать данный прибор, обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

Инструкции по установке

Развернутые сведения о монтаже прибора см. в отдельном буклете по установке.

ОПИСАНИЕ ИЗДЕЛИЯ

Общий обзор

2 3 1

1 Панель управления
2 Лампа освещения
3 Фильтр
4 Крышка фильтра

Общий вид панели управления

1 21 22 23 4 7 ■ ■ ■ ■ ■ ■ ■ ■

1 Вкл./Выкл
2 Первая скорость двигателя
3 Вторая скорость двигателя
4 Третья скорость двигателя
5 Максимальная скорость двигателя

6 Напоминание о фильтре
7 Функция «Hob to Hood»
8 Лампа освещения

ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

Использование вытяжки

Рекомендованные значения скорости приведены в таблице ниже.

	Разогрев продуктов в посуде, накрытой крышками.
	Приготовление в посуде, накрытой крышками, на нескольких конфорках или горелках. Жарка малой интенсивности.
	Кипячение, жарка большого количества продуктов без крышки, приготовление на нескольких конфорках или горелках.
	Кипячение, жарка большого количества продуктов без крышки, при высокой влажности. Вытяжка работает на максимальной ско- рости. Через 6 минут прибор возвращается в предыдущий режим.

Рекомендуется дать вытяжке поработать около 15 минут по окончании приготовления.

i Панель управления является сенсорной зоной. Включение функций производится касанием символов.

Использование вытяжки:

1. Включите прибор нажатием кнопки ①.

Функции готовы к включению.

1. Для включения функции коснитесь символа.

Для выключения прибора снова нажмите кнопку.①

Функция «Hob to Hood»

Эта функция с использованием автоматики, связывающей варочную поверхность с вытяжкой. Как варочная поверхность, так и вытяжка поддерживают канал инфракрасной связи. Скорость вращения вентилятора задается автоматически на основе выбора режима и температуры самой

горячей посуды на варочной поверхности. Также имеется возможность ручной регулировки вентилятора при помощи варочной поверхности. Функция включается на панели управления варочной поверхности.

Более подробную информацию об использовании данной функции см. в Руководстве пользователя варочной панели.

Включение двигателя на максимальной скорости

При нажатии кнопки двигатель на 6 минут переходит в режим максимальной скорости. По истечении данного периода времени прибор возвращается к предыдущей настройке скорости.

Если данная функция включена, загорается белый сигнальный индикатор фильтра

Если данная функция включена, дальнейшие нажатия кнопки не приводят к какому-либо результату.

Включение и выключение уведомления о замене фильтра.

Сигнальный индикатор фильтра напоминает о необходимости замены

УХОД И ОЧИСТКА

Очистка жироулавливающего фильтра

Каждый фильтр нуждается как минимум в ежемесячной очистке. Фильтры

или мытья угольного фильтра или очистки жироулавливающего фильтра. В случае необходимости очистки жироулавливающего фильтра на 30 секунд загорается красный индикатор фильтра 📄 При необходимости замены или мытья угольного фильтра в течение 30 секунд начинает мигать красный индикатор фильтра 📄

Подробнее см. раздел о сигнализации фильтра главы «Уход и очистка».

1. Включите панель управления.
2. Убедитесь, что все значки погашены.
3. Для включения или выключения уведомлений об угольном фильтре нажмите и удерживайте кнопку в течение 3 секунд.

При включении уведомлений об угольном фильтре белый значок фильтра будет мигать в течение 5 секунд.

При выключении уведомлений об угольном фильтре белый значок фильтра будет гореть постоянным светом в течение 5 секунд.

фиксируются при помощи защелок и шпилек на противоположной стороне.

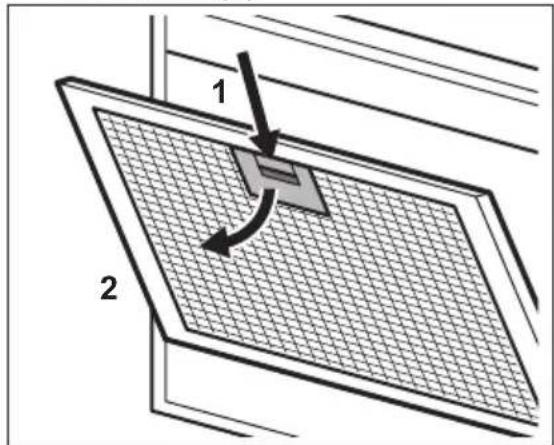

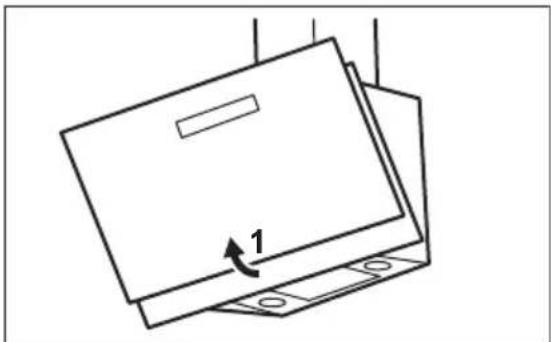

Очистка фильтра:

1. Для открывания крышки потяните ее.

1. Нажмите на рукоятку фиксирующей защелки на панели фильтра под вытяжкой (1).

1 2

1. Немного наклоните переднюю часть фильтра вниз (2), а затем потяните. Повторите первые два действия с другими фильтрами.

2. Очистите фильтры губкой с неабразивным моющим средством или вымойте их в посудомоечной машине.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл.

Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

1. Для установки фильтров на место выполните описанные выше два шага в обратном порядке.

Повторите данные шаги со всеми фильтрами, если это применимо.

Замена угольного фильтра

Угольный фильтр необходимо заменять при срабатывании сигнального индикатора фильтра.

См. раздел данной главы, описывающий сигнальный индикатор фильтра.

Время насыщения угольного фильтра варьируется в зависимости от вида приготовления и регулярности очистки жироулавливающего фильтра.

ВНИМАНИЕ! Угольный фильтр НЕ является моющимся! Фильтр не подлежит регенерации!

Для замены угольного фильтра:

1. Извлеките из прибора жироулавливающие фильтры. См. раздел «Чистка жироулавливающего фильтра» данной главы.
2. Поверните фильтр против часовой стрелки (1), а затем потяните (2).

Для установки фильтра на место выполните описанные выше шаги в обратном порядке.

Сигнальный индикатор фильтра

Включение и выключение сигнализации фильтра см. главу «Ежедневное использование».

См. описание чистки жироулавливающего фильтра, приведенное в данной главе.

См. описание процедуры мытья или замены угольного фильтра (в зависимости от вида фильтра).

Коснитесь 📄 удерживайте 3 секунды.

Замена лампы

В комплект поставки прибора входит светодиодная лампа. Данная деталь может быть заменена только техническим специалистом. В случае любых неисправностей см. «Сервис» главы «Указания по безопасности».

Отключение оповещения:

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ! См. главы, содержащие Сведения по технике безопасности.

Что делать, если...

Неполадка Возможная причина Решение
Прибор не включается. Прибор не подключен к электропитанию, или подключение произведено не-верно.		Проверьте правильность подключения прибора и наличие напряжение в се-ти.
Прибор не включается. Сработал предохранитель. Проверьте, не является ли предохранитель причиной неисправности. Если пред-охранитель срабатывает повторно снова и снова, обратитесь к квалифицированному электрику.
Не горит лампа освещения.	Лампа освещения перегорела.	Замените лампу освещения. См. главу «Уход и очистка»
Прибор собирает недостаточное количество испарений.	Скорость работы двигателя недостаточна высока для количества образующихся испарений.	Измените частоту вращения двигателя
Горит сигнальный индикатор фильтра	Сработала сигнализация фильтра. Необходима очистка жироулавливающего фильтра.	Подробнее см. раздел о сигнализации фильтра главы «Уход и очистка».
Мигает сигнальный индикатор фильтра	Сработала сигнализация фильтра. Необходима за-мена или очистка угольного фильтр.	Подробнее см. раздел о сигнализации фильтра главы «Уход и очистка».

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье

человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику, помеченную символом Доставьте изделие на местное предприятие по переработке вторичного сырья или обратитесь в свое муниципальное управление.

САДРЖАЈ

УПУТСТВА О БЕЗБЕДНОСТИ

Инсталирање

СВАКОДНЕВНА УПОТРЕБА

1. Да бисте вратили филтер на место, следите прва два корака обрнутим редоследом.

Да бисте вратили филтер на место, следите кораке обрнутим редоследом.

Аларм за филтер

Функция «Hob to hood»
