JDWK607S0 - Páraelszívó JUNO - Ingyenes használati útmutató

Termék típusa	Páraelszívó
Márka	Juno
Modell	JDWK607S0
Használat	Háztartási, főzőlapok, tűzhelyek vagy hasonló főzőkészülékek felett
Minimális távolság a főzőlap és a páraelszívó között	65 cm
Motor fordulatszámának száma	4 (1., 2., 3., maximális sebesség)
Hob to Hood funkció	Igen (infravörös kommunikáció a főzőlappal)
Vezérlés típusa	Érintőképernyős
Világítás	LED (csak szakember által cserélhető)
Zsírszűrő	Mosható (mosogatógépben vagy kézzel), legalább havonta egyszer tisztítandó
Aktív szénszűrő	Nem mosható, ki kell cserélni, amikor a riasztás jelzi
Szűrő riasztás	Igen (jelzi a zsírszűrő tisztítását vagy a szénszűrő cseréjét)
Automatikus leállítás maximális sebesség után	Igen (6 perc után visszatér az előző beállításhoz)
Gyermekbiztonság	8 év feletti gyermekek felügyelet mellett használhatják
Biztonsági előírások	Ne használjon gőztisztítót, ne lángoljon a készülék alatt, biztosítson megfelelő szellőzést
Elektromos csatlakoztatás	Szakképzett technikus által végzendő, földelés szükséges, ha a szimbólum megtalálható az adattáblán
Ajánlott karbantartás	A készülék rendszeres tisztítása puha ruhával és semleges tisztítószerrel
Javíthatóság	Csak eredeti alkatrészek, LED izzót csak hivatalos szerviz cserélheti

Gyakran ismételt kérdések - JDWK607S0 JUNO

Hogyan tisztítsam meg a zsírszűrőt?

Húzza ki a fedelet a szűrő kinyitásához. Nyomja meg a fogó kart, döntse le a szűrőt és vegye ki. Tisztítsa meg egy szivaccsal és nem súroló hatású tisztítószerrel, vagy alacsony hőfokon, rövid ciklusú mosogatógépben. Szerelje vissza a lépéseket fordított sorrendben. Ismételje meg az összes szűrőnél.

Hogyan cseréljem ki a szénszűrőt?

Először távolítsa el a zsírszűrőket. Fordítsa el a szénszűrőt balra, és húzza lefelé. Szerelje be az új szűrőt a lépéseket fordított sorrendben. Figyelem: a szénszűrő nem mosható és nem regenerálható.

Mit tegyek, ha a készülék nem kapcsol be?

Ellenőrizze, hogy a készülék megfelelően csatlakozik-e az elektromos hálózathoz. Ha a biztosító kioldott, cserélje ki. Ha a probléma továbbra is fennáll, hívjon szakképzett villanyszerelőt.

Miért nem működik a világítás?

A világítás valószínűleg hibás. A LED izzót csak hivatalos szerviz cserélheti. Lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan aktiváljam a Hob to Hood funkciót?

A Hob to Hood funkció infravörös kommunikátoron keresztül kapcsolja össze a főzőlapot a páraelszívóval. A ventilátor sebessége automatikusan beáll a legmelegebb edény beállítása és hőmérséklete alapján. A ventilátort manuálisan is aktiválhatja a főzőlapról. További részletekért olvassa el a főzőlap használati útmutatóját.

Mi a minimális beépítési távolság a főzőlap és a páraelszívó között?

A főzőlap felülete (ahol az edények állnak) és a páraelszívó alsó része közötti minimális távolságnak legalább 65 cm-nek kell lennie, kivéve, ha a beépítési utasítások másként rendelkeznek.

Hogyan állítsam vissza a szűrőriasztást?

A riasztás visszaállításához nyomja meg a szűrő riasztás gombot 3 másodpercig. A riasztás kikapcsol.

Használhatok gőztisztítót a páraelszívó tisztításához?

Nem, ne használjon gőztisztítót, vízpermetet, súrolószert vagy fémkaparót. Csak puha ruhát és semleges mosószereket használjon.

Mit tegyek meghibásodás esetén?

Olvassa el a használati útmutató Hibaelhárítás fejezetét. Ellenőrizze a tápellátást, a biztosítékokat, a szűrőket. Ha a világítás nem működik, cserélje ki az izzót (szakember). Ha a szívás elégtelen, növelje a motor sebességét. Ha a szűrőriasztás világít, tisztítsa meg vagy cserélje ki a megfelelő szűrőt.

Hogyan karbantartsam a páraelszívót naponta?

Rendszeresen tisztítsa a készüléket puha ruhával. Tisztítsa a zsírszűrőket legalább kéthavonta (vagy gyakrabban intenzív használat esetén). Cserélje ki a szénszűrőt, amikor a riasztás jelzi. Ne hagyja a páraelszívót feleslegesen sokáig működni főzés után (kb. 15 perc elegendő).

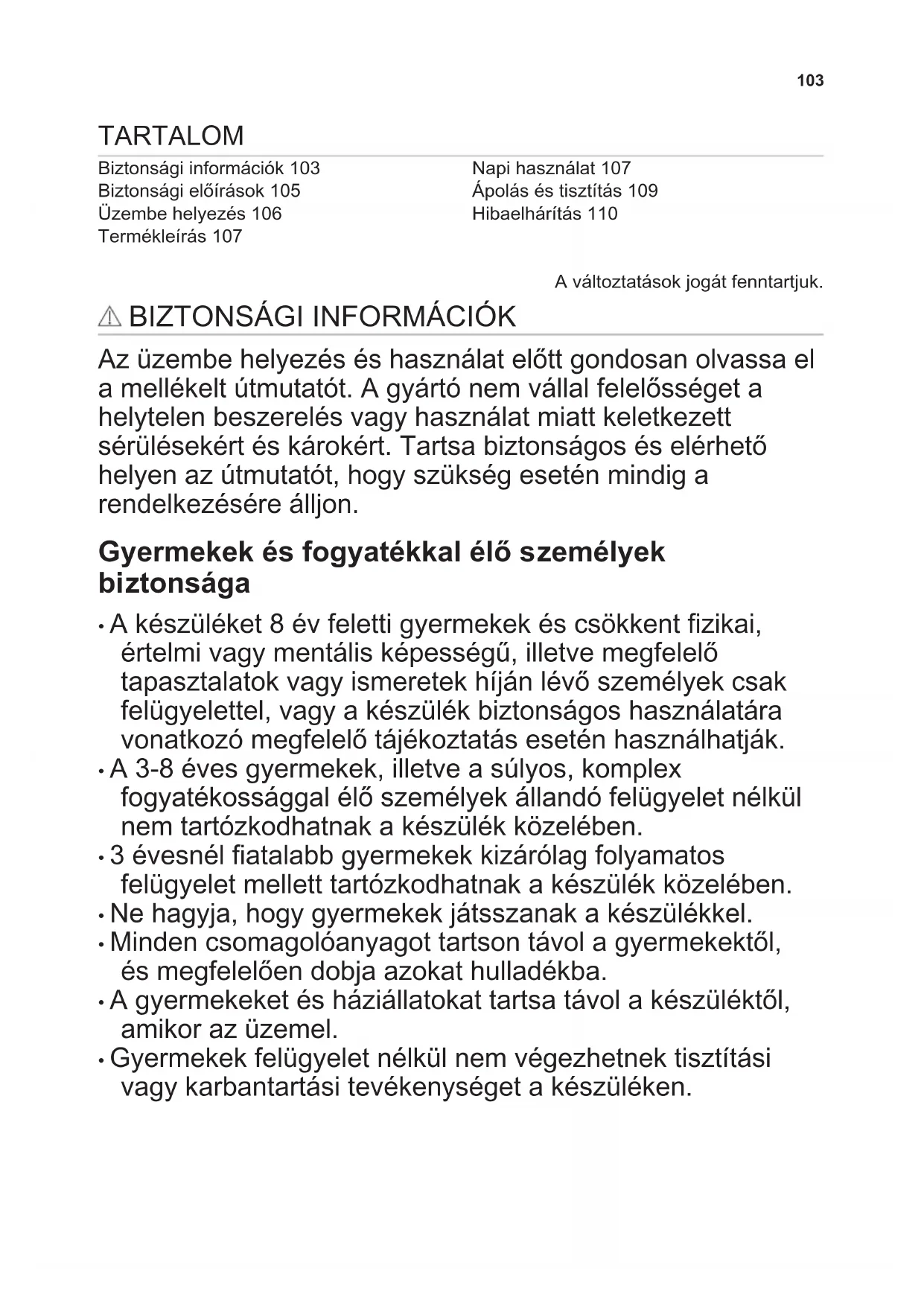

HASZNÁLATI ÚTMUTATÓ JDWK607S0 JUNO

Biztonsági információk 103

Biztonsági előírások 105

Üzembe helyezés 106

Termékleírás 107

Napi használat 107

Ápolás és tisztítás 109

Hibaelhárítás 110

A változtatások jogát fenntartjuk.

⚠ BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

Gyermekek és fogyatékkal élő személyek biztonsága

• A készüléket 8 év feletti gyermekek és csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok vagy ismeretek híján lévő személyek csak felügyelettel, vagy a készülék biztonságos használatára vonatkozó megfelelő tájékoztatás esetén használhatják.
  • A 3-8 éves gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.
• 3 évesnél fiatalabb gyermekek kizárólag folyamatos felügyelet mellett tartózkodhatnak a készülék közelében.
• Ne hagyja, hogy gyermekek játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően dobja azokat hulladékba.
• A gyermekeket és háziállatokat tartsa távol a készüléktől, amikor az üzemel.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

Általános biztonság

• E készülék főzőlapok, tűzhelyek és hasonló eszközök feletti háztartási használatra készült.
• Bármilyen karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.
  • VIGYÁZAT: A főzőkészülékekkel való használat közben a készülék hozzáférhető részei nagyon felforrósodhatnak.
• Kizárólag a készülékhez mellékelt rögzítőcsavarokat használja. Ha nem kapott ilyeneket, akkor az üzembe helyezési útmutatóban javasolt csavarokat alkalmazzon.
• Ne használjon ragasztóanyagokat a készülék rögzítéséhez.
• A főzőlap azon felülete, melyre a főzőedényeket ráhelyezi, és a készülék alsó része közötti távolság legalább 65 cm legyen, hacsak a készülék vagy a főzőlap üzembe helyezési útmutatója mást nem ír elő.
• A levegő cseréjének a helyi előírásoknak kell megfelelni.
  • Gondoskodjon a készüléknek helyt adó helyiség jó szellőzéséről, hogy elkerülje a gázt vagy más tüzelőanyagokat elégető készülékekből (beleértve a nyílt tüzet is) származó füstgázok nem kívánt visszaáramlását.
• Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi, és a készülék által szállított levegő ne jusson olyan kéménycsőbe/légcsatornába, mely más készülékek (központi fűtés, termoszifonok, vízmelegítők stb.) füstjének és gözének/párájának elvezetésére szolgál.
• Ha a készülék más készülékekkel egyszerre működik, a helyiségben létrehozott vákuum nem haladhatja meg a 0,04 mbar értéket.
• Ügyeljen arra, hogy ne okozzon sérülést az elektromos hálózati vezetéknek. Ha a hálózati kábel cserére szorul, forduljon a márkaszervizünkhöz vagy egy villanyszerelőhöz.
• Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, az elektromos bekötést olyan eszközzel kell ellátni, mely

lehetővé teszi a készülék összes hálózati pólusról történő leválasztását. A teljes leválasztásnak biztosítania kell a túlfeszültség elleni védelem III. kategóriájának való megfelelést. A rögzített kábelezést a bekötési szabályok betartásával el kell látni megszakító eszközökkel.

• Ne használjon nyílt lángot a készülék alatt.
• Ne használja egészségre ártalmas vagy robbanásveszélyes gázok és gözök elszívására.
• Puha ruhával rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felülete károsodását.
• Ne használjon göztisztítót, vízsugarat, súrolószert vagy éles fém kaparóeszközt a készülék felületének tisztítására. Csak semleges tisztítószert használjon.
• A zsírszűrőket rendszeresen tisztítsa (legalább kéthavonként), és távolítsa el a zsírlerakódásokat a készülékről a tűzveszély elkerülése érdekében.
• A készülék belsejének tisztítására kendőt vagy kefét használjon.

BIZTONSÁGI ELŐÍRÁSOK

Üzembe helyezés

FIGYELMEZTETÉS! Személyi sérülés, áramütés, tűz, égési sérülés vagy a készülék károsodásának veszélye áll fenn.

• A készüléket csak képesített személy helyezheti üzembe.
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
• A készülék üzembe helyezése előtt előtt távolítson el minden csomagolóanyagot, reklámcédulát és védőfóliát.

- A készülék által kifúvott levegőt ne vezesse be fali levegőjáratba, hacsak azt nem kifejezetten erre tervezték.

Elektromos csatlakoztatás

FIGYELMEZTETÉS! Tüz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.
• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
• A készüléket földelni kell, ha a szimbólum nincs feltüntetve az adattábláján.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.

• Ne hagyja, hogy az elektromos vezetékek összegabalyodjanak.

• Ne használjon hálózati elosztókat és hosszabbító kábeleket.

• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.
• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
• Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati vezeték gyenge vagy rossz érintkezése miatt a csatlakozás túlságosan felforrósodhat.
• Az üzembe helyezés végén csatlakoztassa a készüléket az elektromos hálózathoz. Ügyeljen arra, hogy a hálózati csatlakozó üzembe helyezés után is könnyen elérhető legyen.

Használat

FIGYELMEZTETÉS! Sérülés-, égés- és áramütésveszély.

• A készülék kizárólag ételkészítési célra szolgál. Ne használja egyéb célra a készüléket.
• Ne változtassa meg a készülék műszaki jellemzőit.

ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
• Csak a készülékhez mellékelt tartozékokat használja.
• Zsírral vagy olajjal való sütéskor és főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.
• Ne használja fedetlenül az elektromos rácsokat.
• Ne használja a készüléket tárolófelületként.
• Ne nézzen a készülék világításának fényébe nagyítón, távcsövön vagy hasonló optikai eszközön keresztül.

Szerviz

• A készülék javítását bízza a márkaszervizre.
• Csak eredeti pótalkatrészeket használjon.

Ártalmatlanítás

FIGYELMEZTETÉS! Sérülés- vagy fulladásveszély.

• A készülék megfelelő ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Válassza le a készüléket ez elektromos hálózatról.
• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

Üzembe helyezési utasítások

A készülék üzembe helyezésére vonatkozó teljeskörű tájékoztatás egy különálló füzetben található.

TERMÉKLEÍRÁS

Általános áttekintés

1 Kezelőpanel
2 Lámpa
3 Szürő
4 Szürö fedele

A kezelőpanel áttekintése

1 Be / Ki
2 Első motorsebesség
3 Második motorsebesség
4 Harmadik motorsebesség
5 Maximális motorsebesség

6 A szűrő tisztítására vonatkozó emlékeztető
7 Főzőlap a páraelszívóhoz funkció
8 Lámpa

NAPI HASZNÁLAT

A páraelszívó használata

Keresse meg a javasolt sebességfokozatot az alábbi táblázat alapján.

Étel felmelegítése, lefedett edényekkel való főzés.

	Főzés több főzőzónán vagy égőn lefedett edényekkel, kímélő sütés zsiradékban.
	Forralás mellett nagy mennyiségű étel sütése zsiradékban fedő nélkül, főzés több főzőzónán vagy égőn.
[ZXDH]	Forralás mellett nagy mennyiségű étel sütése zsiradékban fedő nélkül, magas páratartalom. A páraelszívó maximális sebességfokozaton működik. 6 perc elteltével a készülék visszatér az előző beállításhoz.

A főzés után javasolt a páraelszívót további kb. 15 percig működni hagyni.

A kezelőpanel érzékelőmezőkből áll. A funkciók bekapcsolásához érintse a szimbólumokat.

A páraelszívó üzemeltetése:

1. Kapcsolja be a készüléket a gomb megnyomásával.
   A funkciók készen állnak a bekapcsolásra.
2. A funkció bekapcsolásához érintse meg a szimbólumot.
   A készülék kikapcsolásához nyomja meg ismét a lgombot.

Főzőlap a páraelszívóhoz funkció ≈

Ez egy automatikus funkció, mely a főzőlapot összekapcsolja a páraelszívóval. A főzőlap és a páraelszívó is infravörös jelekkel kommunikál. A ventilátor sebességét a készülék automatikusan határozza meg a beállított üzemmód és a főzőlapon levő legmelegebb főzőedény alapján. A ventilátor kézzel is irányítható a főzőlapról. A funkció a főzőlap kezelőpaneljéről kapcsolható be.

A funkció használatára vonatkozó további tájékoztatásért lapozza fel a főzőlap használati utasítását.

Maximális motorsebesség bekapcsolása

Ha megnyomja a gombot, a maximális motorsebesség 6 percig működik. Az idő letelte után a készülék visszatér az előző sebesség-beállításhoz.

Amikor a funkció aktív, a szűrőre vonatkozó figyelmeztetés ☐visszajelzője bekapcsol (fehér színnel világít).

Amikor a funkció be van kapcsolva, a gomb további megérintése nincs semmilyen hatással.

A szűrőre vonatkozó figyelmeztetés be- és kikapcsolása

A szűrőre vonatkozó figyelmeztetés emlékeztet a szénszűrő cseréjének vagy tisztításának, valamint a zsírszűrő tisztításának esedékességére. A ☐szűrő visszajelző világítani kezd 30 másodpercig (piros színnel), ha a zsírszűrő tisztítása szükséges. A ☐szűrő visszajelző villog 30 másodpercig (piros színnel), ha a szénszűrő cseréje vagy tisztítása szükséges.

Olvassa el az „Ápolás és tisztítás” c. fejezet szűrőre vonatkozó figyelmeztetéssel kapcsolatos szakaszát.

1. Kapcsolja be a kezelőpanelen.

2. Ellenőrizze, hogy az ikonok kialszanak-e.

3. A szénszűrőre vonatkozó figyelmeztetés be- vagy kikapcsolásához érintse meg 3 másodpercig a gombot.

Ha a szénszűrőre vonatkozó figyelmeztetés be van kapcsolva, a szűrő ikon másodpercig villog (fehér színnel).

ÁPOLÁS ÉS TISZTÍTÁS

A zsírszűrő tisztítása

Mindegyik szüröt legalább havonta egyszer meg kell tisztítani. A szüröket az ellenkező oldalon kapcsok és pálcák tartják a helyükön.

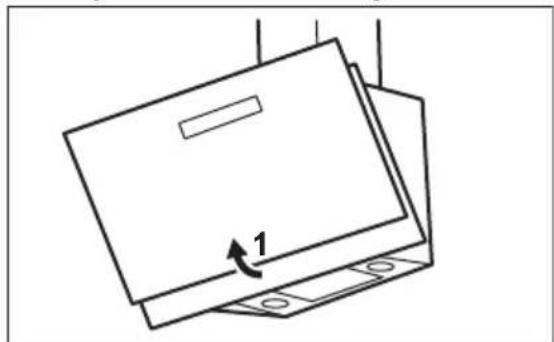

A szűrő tisztítása:

1. Kinyitáshoz húzza meg a burkolatot.

1. Nyomja meg a rögzítőkapocs fogantyúját a páraelszívó alján levő szűrőpanelen (1).

1. Kissé billentse le a szűrő elejét (2), majd húzza ki.

Ha a szénszűrőre vonatkozó figyelmeztetés ki van kapcsolva, a szűrő ikon másodpercig folyamatosan világít (fehér színnel).

Ismételje meg az első két lépést az összes szűrönél.

1. Tisztítsa meg a szűrőket egy szivaccsal és nem súroló tisztítószerrel, vagy használjon mosogatógépet.

A mosogatógépen alacsony hőmérsékletet és rövid ciklust állítson be. A zsírszűrő elszíneződhet, azonban ez nem befolyásolja a készülék teljesítményét.

1. A szűrők visszaszereléséhez fordított sorrendben végezze el az első két lépést.

Amennyiben szükséges, ismételje meg a lépéseket az összes szűrönél.

A szénszűrő cseréje

A szénszűrőt ki kell cserélni, ha a szűrőre vonatkozó figyelmeztetés megjelenik.

Lásd a jelen fejezet szűrőre vonatkozó figyelmeztetéssel kapcsolatos szakaszát.

A szénszűrő telítődésének időtartama a főzés módjától és a zsírszűrő tisztításának gyakoriságától függ.

FIGYELMEZTETÉS! A szénszűrő NEM mosható! A szűrő nem regenerálható!

A szénszűrő cseréje:

1. Távolítsa el a zsírszűrőket a készülékből.
   Lásd „A zsírszűrő tisztítása” c. szakaszt a jelen fejezetben.
2. Az óramutató járásával ellentétesen fordítsa el a szűrőt (1), majd húzza ki (2).

A szűrők visszaszereléséhez fordított sorrendben végezze el a lépéseket.

Szüröre vonatkozó figyelmeztetés

Olvassa el a Napi használat c. fejezetben a szűrőre vonatkozó figyelmeztetés be- és kikapcsolására vonatkozó szakaszát.

HIBAELHÁRÍTÁS

FIGYELMEZTETÉS! Lásd a „Biztonság” című fejezetet.

Hibaelhárítás

Jelenség Lehetséges ok Javítási mód
Nem lehet bekapcsolni a ké-szüléket.	A készülék nincs csatlakoz-tatva az elektromos hálózat-hoz, vagy csatlakoztatása nem megfelelő.	Ellenőrizze, hogy a készülék jól van-e csatlakoztatva az elektromos hálózathoz.
Nem lehet bekapcsolni a ké-szüléket.	Leolvadt a biztosíték. Ellenőrizze, hogy a biztosí-ték okozza-e a problémát. Ha a biztosíték többször is leolvad, hívjon szakképzett villanyszerelőt.
A világítás nem működik. A világítás izzója meghibá-sodott.		Cserélje ki az izzót. Olvassa el az „Ápolás és tisztítás” cí-mű fejezetet.

i Lásd a zsírszűrő tisztítására vonatkozó szakaszt a jelen fejezetben.

Olvassa el a szénszűrő tisztítására vagy cseréjére vonatkozó szakaszt (a szűrő típusától függően).

A figyelmeztetés kikapcsolása:

Érintse meg 3 másodpercre a gombot.

A sütőlámpa cseréje

A készülék LED lámpával rendelkezik. Ezt az alkatrészt kizárólag szakember cserélheti ki. Hibás működés esetén olvassa el a „Szerviz” című szakaszt a „Biztonsági utasítások” c. fejezetben.

Jelenség Lehetséges ok Javítási mód
A készülék nem szív el ele-gendő párat.	A motor sebessége nem elegendő a pára mennyisé-géhez viszonyítva.	Változtassa meg a motor se-bességét.
A szűrőre vonatkozó gyelmeztető visszajelző vi-lágít.	A szűrőre vonatkozó figyel-meztetés világít. A zsírszű-rőt meg kell tisztítani.	Olvassa el az „Ápolás és tisztítás” c. fejezet szűrőre vonatkozó figyelmeztetéssel kapcsolatos szakaszát.
A szűrőre vonatkozó [5] gyelmeztető visszajelző vil-log.	A szűrőre vonatkozó figyel-meztetés világít. A szénszű-rőt ki kell cserélni vagy meg kell tisztítani.	Olvassa el az „Ápolás és tisztítás” c. fejezet szűrőre vonatkozó figyelmeztetéssel kapcsolatos szakaszát.

KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A

X tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
