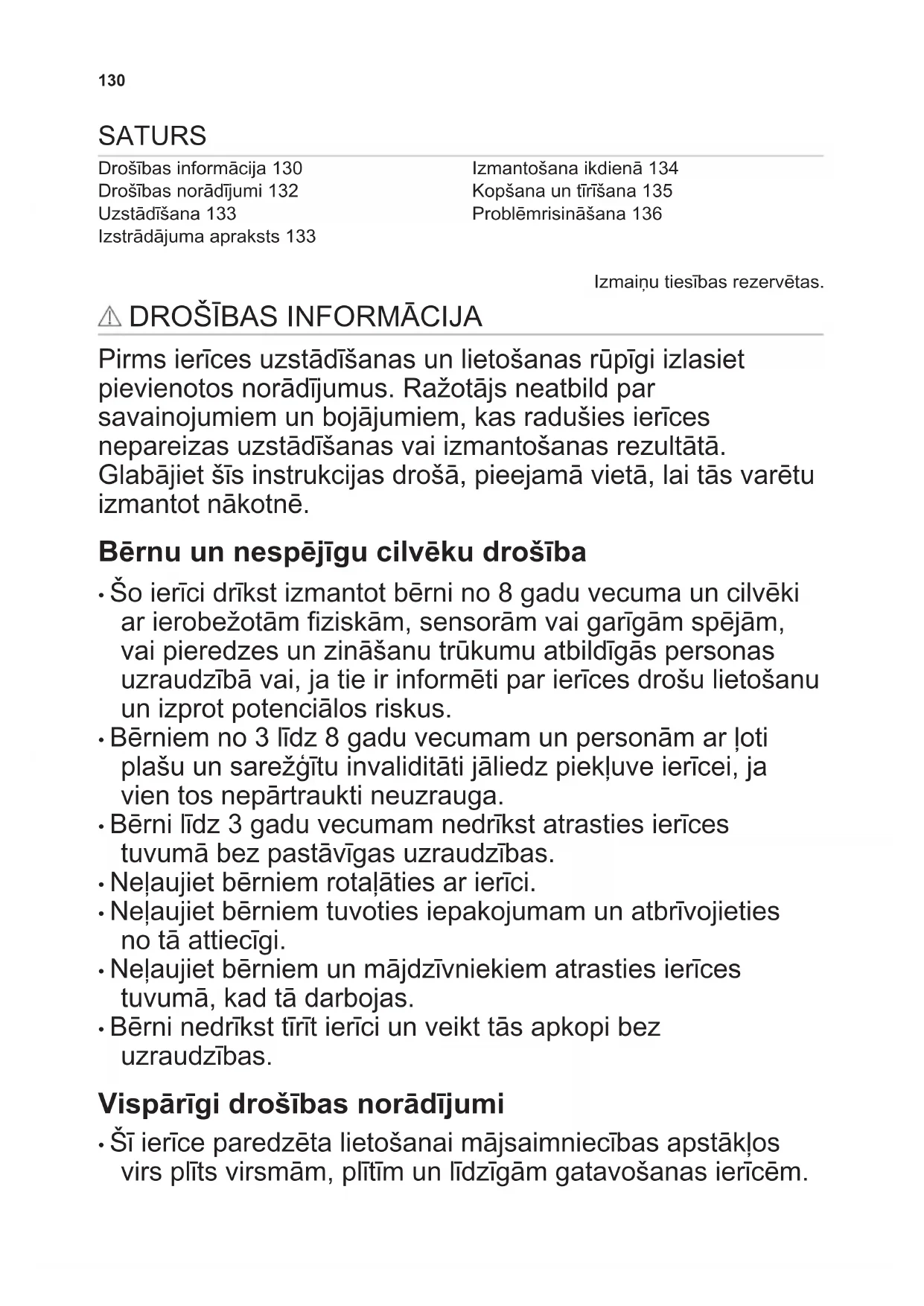

JDWK607S0 - Virtuves nosūcējs JUNO - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA JDWK607S0 JUNO

Drošības informācija 130

Drošības norādījumi 132

Uzstādīšana 133

Izstrādājuma apraksts 133

Izmantošana ikdienā 134

Kopšana un tīrīšana 135

Problēmrisināšana 136

Izmainu tiesības rezervētas.

⚠️ DROŠĪBAS INFORMĀCIJA

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par savainojumiem un bojājumiem, kas radušies ierīces nepareizas uzstādīšanas vai izmantošanas rezultātā.

Glabājiet šīs instrukcijas drošā, pieejamā vietā, lai tās varētu izmantot nākotnē.

Bērnu un nespējīgu cilvēku drošība

• Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām, vai pieredzes un zināšanu trūkumu atbildīgās personas uzraudzībā vai, ja tie ir informēti par ierīces drošu lietošanu un izprot potenciālos riskus.
• Bērniem no 3 līdz 8 gadu vecumam un personām ar ṣoti plašu un sarežgītu invaliditāti jāliedz piekļuve ierīcei, ja vien tos nepārtraukti neuzrauga.
• Bērni līdz 3 gadu vecumam nedrīkst atrasties ierīces tuvumā bez pastāvīgas uzraudzības.
• Neļaujiet bērniem rotaļāties ar ierīci.
• Neļaujiet bērniem tuvoties iepakojumam un atbrīvojieties no tā attiecīgi.
• Neļaujiet bērniem un mājdzīvniekiem atrasties ierīces tuvumā, kad tā darbojas.
• Bērni nedrīkst tīrīt ierīci un veikt tās apkopi bez uzraudzības.

Vispārīgi drošības norādījumi

- Šī ierīce paredzēta lietošanai mājsaimniecības apstāklos virs plīts virsmām, plītīm un līdzīgām gatavošanas ierīcēm.

• Pirms apkopes veikšanas atvienojiet ierīci no elektrotīkla.
• UZMANĪBU! Pieejamās daļas var sakarst, lietojot tās ar ēdiena gatavošanas ierīcēm.
• Izmantojiet tikai komplektācijā ar ierīci iekļautās fiksējošās skrūves. Ja tās nav iekļautas komplektācijā, izmantojiet skrūves, kas ieteiktas uzstādīšanas instrukcijās.
• Netīriet līmi, lai nofiksētu ierīci.
• Minimālais attālums starp plīts virsmu, uz kuras atrodas panna, un ierīces apakšējo daļu ir 65 cm, ja vien ierīces vai plīts virsmas uzstādīšanas instrukcijās nav norādīts citādi.
  • Gaisa izvadīšanai jāatbilst vietējiem noteikumiem.
  • Lai nepieļautu gāzi vai citu kurināmo patērējošu ierīču gāzu, tostarp atklātu liesmu iekļūšanu atpakaļ telpā, pārbaudiet, vai telpā, kurā uzstādīta ierīce, ir nodrošināta atbilstoša ventilācija.
  • Gādājiet, lai ventilācijas atveres nebūtu blokētas un ierīces uzkrātais gaiss nenonāktu caurulē, kas tiek izmantota no citām ierīcēm novadītiem dūmiem un tvaikam (centrālās apkures sistēmas, termosifons, ūdens sildītāji utt.).
• Kad ierīce darbojas kopā ar citām ierīcēm, maksimālais telpā radītais vakuums nedrīkst pārsniegt 0,04 mbar.
• Rīkojieties uzmanīgi, lai nesabojātu strāvas vadu. Sazinieties ar pilnvarotu servisa centru vai elektriķi, lai nomainītu bojātu strāvas kabeli.
• Ja ierīce tiek ir pieslēgta nepastarpināti barošanas avotam, elektroinstalācijai jābūt aprīkotai ar izolācijas ierīci, kas Įauj atvienot ierīci no visiem elektrotīkla poliem. Pilnīgai ierīces atvienošanai jānodrošina saskaņā ar lll pārspreguma kategorijas prasībām. Saskaņā ar elektrisko instalāciju noteikumiem atvienošanas iespējas jāiekļauj cietajos vados.
• Neizmantojiet “flambé” metodi tieši zem ierīces.
• Neizmantojiet, lai atbrīvotos no bīstamiem vai sprāgstošiem materiāliem vai tvaika.

• Regulāri tīriet ierīci ar mīkstu drānu, lai novērstu virsmas materiāla sabojāšanos.

• Tīrot ierīces virsmu, nelietojiet tvaika strūklas tīrīšanas ierīci, ūdens strūklu, raupjus, abrazīvus tīrīšanas līdzekļus vai asus metāla skrāpjus. Izmantojiet tikai neitrālus mazgāšanas līdzekļus.

• Tīriet tauku filtrus regulāri (vismaz reizi divos mēnešos) un notīriet tauku atliekas no ierīces, lai novērstu ugunsgrēka risku.
  • Tīriet ierīces iekšpusi ar drānu vai suku.

DROŠĪBAS NORĀDĪJUMI

Uzstādīšana

BRĪDINĀJUMS! Pastāv risks gūt savainojumus, elektrošoku, izraisīt ugunsgrēku, apdegumus vai ierīces bojājumus.

• lerīci drīkst uzstādīt tikai kvalificēta persona.
• Neuzstādiet un nelietojiet bojātu ierīci.
• levērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.
• Vienmēr uzmanīgi pārvietojiet ierīci, jo tā ir smaga. Vienmēr izmantojiet drošības cimdus un ierīces komplektācijā iekļautos apavus.
• Pirms ierīces uzstādīšanas noņemiet visu iepakojumu, markējumu un aizsardzības plēves.
• Neuzstādiet izplūdes gausa atveri sienas dobumā, ja vien sienas dobums nav paredzēts šādam mērkim.

Elektriskais savienojums

BRĪDINĀJUMS! Var izraisīt ugunsgrēku un elektrošoku.

• Elektrības padeves pieslēgšana jāveic sertificētam elektriķim.
• Pārliecinieties, ka tehnisko datu plāksnītē norādītie parametri atbilst elektrotīkla parametriem.
• Ja uz datu plāksnītes nav norādīts simbols ( ), ierīci jāiezemē.

• Vienmēr izmantojiet pareizi uzstādītu un drošu kontaktligzdu.

• Nepieļaujiet elektrības vadu samezglošanos.

• Nelietojiet daudzkontaktu adapterus vai pagarinātājus.
• Ja kontaktligzda ir valīga, neievietojiet tajā kontaktspraudni.
• Nekad neatslēdziet ierīci no tīkla, velkot aiz strāvas kabeļa. Vienmēr velciet aiz kontaktspraudņa.
• Dalas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu noņemt bez instrumentiem.
• Pārliecinieties, lai ierīce tiktu pareizi uzstādīta. Valīgs vai neatbilstošs strāvas vads var izraisīt kontakta pārkaršanu.
• Pieslēdziet ierīci uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi pieklūt.

Pielietojums

BRĪDINĀJUMS! Savainojumu, apdegumu vai elektrošoka risks.

• Šī ierīce paredzēta tikai ēdiena gatavošanai. Neizmantojiet ierīci citos nolūkos.
• Nemainiet šīs ierīces specifikācijas.
• Nedarbiniet ierīci ar mitrām rokām vai, ja tā saskaras ar ūdeni.

• Izmantojiet tikai piederumus, kas iekļauti ierīces komplektācijā.

• Gatavošanas un cepšanas laikā netuviniet taukvielas un ellu atklātai liesmai vai sakarsētiem priekšmetiem.

• Nelietojiet neapsegtus elektriskos grilus.
• Nelietojiet ierīci kā uzglabāšanai paredzētu virsmu.
• Nelietojiet palielināmos stiklus, binokļus vai līdzīgas optiskas ierīces, lai skatītos uz ierīces lampu.

Servisa izvēlne

• Lai salabotu ierīci, sazinieties ar pilnvarotu servisa centru.

UZSTĀDĪŠANA

BRĪDINĀJUMS! Skatiet sadaļu "Drošība".

- Lietojiet tikai originālas rezerves daļas.

lerīces utilizācija

BRĪDINĀJUMS! Pastāv savainošanās vai nosmakšanas risks.

• Sazinieties ar vietējo pašvaldību, lai noskaidrotu, kā pareizi atbrīvoties no ierīces.
• Atvienojiet ierīci no elektropadeves.
• Nogrieziet strāvas kabeli netālu no ierīces un utilizējiet to.

Uzstādīšanas instrukcijas

Pilnu informāciju par ierīces uzstādīšanu skatiet atseviškā uzstādīšanas brošūrā.

IZSTRĀDĀJUMA APRAKSTS

Vispārējs pārskats

2 3 1

1 Vadības panelis
2 Lampa
3 Filtrs
4 Filtra pārsegs

Vadības paneļa pārskats

1 21 22 23 4 7 ■ ■ ■ ■ ■ ■ ■ ■

1 leslēgt / Izslēgt
2 Pirmais motora ātrums
3 Otrais motora ātrums
4 Trešais motora ātrums
5 Maksimālais motora ātrums

6 Filtra atgādinājums
7 Funkcija "Hob to hood"
8 Lampa

IZMANTOŠANA IKDIENĀ

Tvaika nosūcēja lietošana

Pārbaudiet ieteicamo ātrumu atbilstoši tālāk piedāvātajai tabulai.

	Sasildīšanas laikā, gatavojot ar nosegtiem katliem.
	Gatavojot ar nosegtiem katliem uz vairākām gatavošanas zonām vai degliem, maiga cepšana.
	Vārot, cepot daudz ēdiena bez vāka, gatavojot uz vairākām gatavošanas zonām vai degliem.
	Vārot, cepot daudz ēdiena bez vāka, daudz mitruma. Tvaika nosūcējs darbojas ar maksimālo ātrumu. Pēc 6 minūtēm ierīce automātiski at- jaunos iepriekšējo iestatījumu.

i leteicams tvaika nosūcēju atstāt ieslēgtu vēl 15 minūtes pēc gatavošanas beigām.

Vadības panelis ir sensora lauks. Pieskarieties simboliem, lai ieslēgtu funkcijas.

Tvaika nosūcēja darbināšana

1. Lai ieslēgtu ierīci, nospiediet taustinu.
   Funkcijas ir gatavas aktivēšanai.
2. Lai aktivētu funkciju, pieskarieties simbolam.

Lai izslēgtu ierīci, atkal piespiediet ① taustinu.

Funkcija "Hob to hood"

Tā ir automātiska funkcija, kas savieno plīts virsmu un tvaika nosūcēju. Plīts virsmai un tvaika nosūcējam ir infrasarkana signāla komunicēšanas ierīce. Ventilatora ātrums tiek noteikts automātiski, par pamatu ṣemot režīma iestaṭījumu un uz plīts izvietotā karstākā ēdiena gatavošanas trauka temperatūru. Ventilatoru var arī darbināt manuāli, izmantojot plīts virsmu. Funkciju ar arī aktivizēt no plīts virsmas paneļa.

Vairāk par funkcijas lietošanu skatiet plīts virsmas lietošanas pamācībā.

Maksimālā motora ātruma aktivēšana

Nospiežot pogu, motors 6 minūtes darbojas ar maksimālo ātrumu. Kad šis laiks ir pagājis, ierīce atgriežas iepriekšējā ātruma iestatījumā.

Kad šī funkcija ir aktīva, ir ieslēgts filtra brīdinājuma indikators (baltā krāsā).

Kad šī funkcija ir ieslēgta, vēlreiz pieskaroties pogai, nekas nenotiek.

Filtra paziņojuma aktivēšana un deaktivēšana

Filtra brīdinājums atgādina, ka nepieciešams nomainīt vai notīrīt ogles

KOPŠANA UN TĪRĪŠANA

Tauku filtra tīrīšana

Katrs filtrs jātīra vismaz reizi mēnesī. Filtri ir uzstādīti ar stiprinājumiem un tapām otrajā pusē.

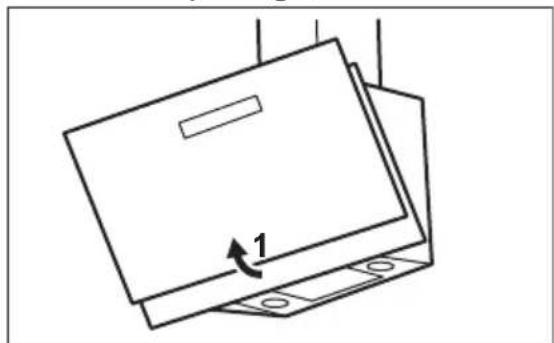

Lai iztīrītu filtru:

1. Pavelciet pārsegu, lai to atvērtu.

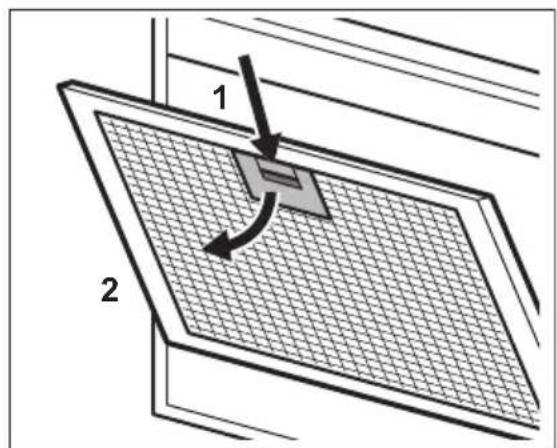

1. Piespiediet stiprinājuma rokturi uz filtra panela zem tvaika nosūcēja (1).

filtru un notīrīt tauku filtru. Filtra indikators ieslēdzas (sarkanā krāsā) uz 30 sekundēm, ja ir jāiztīra tauku filtrs. Filtra indikators 30 sekundes mirgo (sarkanā krāsā), ja ir jānomaina vai jāiztīra ogles filtrs.

Skatiet filtra brīdinājuma nodalu sadaļā "Kopšana un tīrīšana".

1. leslēdziet vadības paneli.
2. Pārliecinieties, ka ikonas ir izslēgtas.
3. Lai aktivētu vai deaktivētu ogles filtra paziņojumu, pieskarieties pagai uz 3 sekundēm.

Ja ogles filtra paziņojums ir aktivēts, filtra ikona 📂mirgo (baltā krāsā) 5 sekundes.

Ja ogles filtra paziņojums ir deaktivēts, filtra ikona paliek izgaismota (baltā krāsā) 5 sekundes.

1 2

1. Nedaudz sasveriet filtra priekšpusi uz leju (2), tad izvelciet. Atkārtojiet pirmās divas darbības visiem filtriem.
2. Tīriet filtrus, izmantojot sūkli un neabrazīvu mazgāšanas līdzekli, vai arī mazgājiet tos trauku mazgājamā mašīnā.

Trauku mazgājamā mašinā jāiestata zema temperatūra un īss cikls. Tauku filtrs var zaudēt krāsu, tas neietekmēs iekārtas sniegumu.

1. Lai atkal uzstādītu filtrus, veiciet pirmās divas darbības pretējā kārtībā. Atkārtojiet darbības visiem filtriem, ja tas atbilst situācijai.

Ogles filtra nomaina,

Ja filtra brīdinājums ir aktivēts. ogles filtrs jānomaina.

Skatiet sadaļu par filtra brīdinājumu šajā sadaļā.

Tas, cik ātri ogles filtrs piesūcinās, atkarīgs no gatavošanas veida un tauku filtra tīrīšanas biežuma.

BRĪDINĀJUMS! Ogles filtrs NAV mazgājams! Filtru nav iespējams atjaunot!

Ogles filtra nomaiņa

1. Izņemiet tauku filtrus no ierīces. Skatiet sadaļu “Tauku filtra tīrīšana” šajā nodalā.
2. Pagrieziet filtru pretēji pulksteņa rādītāja virzienam (1) un tad izvelciet (2).

BRĪDINĀJUMS! Skatiet sadaļu "Drošība".

Lai atkal uzstādītu filtrus, veiciet aprakstītās darbības pretējā kārtībā.

Filtra brīdinājums

Informāciju par filtra brīdinājuma aktivēšanu un deaktivēšanu skatiet sadalā "Lietošana ikdienā".

Skatiet informāciju par tauku filtra tīrīšanu šajā nodaļā.

Skatiet informāciju par ogles filtra tīrīšanu vai ogles filtra nomaiņu (atkarīgs no filtra veida).

Lai atiestatītu brīdinājumu:

Pieskarieties pie 📋 sekundes.

Spuldzes maina

Šī ierīce ir aprīkota ar LED spuldzi. Šo detaļu nomainīt drīkst tikai inženieris. Darbības traucējumu gadījumā skatiet sadaļu “Apkope” nodalā “Drošības norādījumi”.

Ko darīt, ja...

Problēma lespējamais iemesls Risinājums
Ierīci nevar ieslēgt. Ierīce nav pieslēgta elektrotī-klam vai nav pieslēgta parei-zi.		Pārbaudiet, vai ierīce ir pa-reizi pievienota strāvas pa-devei.
Nevar ieslēgt ierīci. Izdedzis drošinātājs. Pārliecinieties, vai ierīces		darbības traucējums ir sais-tīts ar drošinātāju. Ja droši-nātājs atkārtoti izdeg, sazi-nieties ar kvalificētu elektriķi.
Lampa nedarbojas. Lampa ir bojāta. Nomainiet lampu. Skatiet		sadaļu "Kopšana un tīrīša-na".
Ierīce neuzsūc ietiekami daudz garaiņu.	Motora ātrums nav atbil-stošs garaiņu daudzumam.	Mainiet motora ātrumu.
Deg filtra brīdinājuma indika-tors [IMAGE]	Filtrā brīdinājums ir aktivizēts. Jāiztīra tauku filtrs.	Skatiet filtra brīdinājuma no-daļu sadaļā "Kopšana un tī-rīšana".
Mirgo filtra brīdinājuma indi-kators [IMAGE]	Filtrā brīdinājums ir aktivizēts. Ogles filtrs jānomaina vai jānotīra.	Skatiet filtra brīdinājuma no-daļu sadaļā "Kopšana un tī-rīšana".

APSVĚRUMI PAR VIDES AIZSARDZĪBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu Ālevietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus. Neizmetiet ierīces, kas

apzīmētas ar šo simbolu ✉kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.
