JDWK607S0 - Nape JUNO - Besplatni korisnički priručnik

Tip proizvoda	Aspiratorska napa
Marka	Juno
Model	JDWK607S0
Namena	Domaća, na pločama za kuvanje, šporetima ili sličnim aparatima za kuvanje
Minimalno rastojanje između ploče za kuvanje i nape	65 cm
Broj brzina motora	4 (prva, druga, treća, maksimalna brzina)
Funkcija Hob to Hood	Da (infracrvena komunikacija sa pločom za kuvanje)
Tip komande	Dodirni
Osvetljenje	LED (zamena samo od strane tehničara)
Filter za masti	Perivo (u mašini za pranje sudova ili ručno), čistiti najmanje jednom mesečno
Filter sa ugljem	Ne perivo, zameniti kada se alarm aktivira
Alarm filtera	Da (ukazuje na čišćenje filtera za masti ili zamenu filtera sa ugljem)
Automatsko isključivanje nakon maksimalne brzine	Da (nakon 6 minuta, vraćanje na prethodno podešavanje)
Sigurnost dece	Upotreba od strane dece starije od 8 godina pod nadzorom
Sigurnosna uputstva	Ne koristiti parni čistač, ne paliti vatru ispod aparata, obezbediti dovoljnu ventilaciju
Električno povezivanje	Treba da izvede kvalifikovani tehničar, uzemljenje je neophodno ako je simbol prisutan na natpisnoj pločici
Preporučeno održavanje	Redovno čišćenje aparata mekom krpom i neutralnim deterdžentom
Mogućnost popravke	Samo originalni delovi, LED sijalica se može zameniti samo od strane ovlašćenog tehničara

Često postavljana pitanja - JDWK607S0 JUNO

Kako očistiti filter za masti?

Povucite poklopac da otvorite filter. Pritisnite ručicu stezaljke, nagnite filter nadole i izvucite ga. Očistite ga sunđerom i neabrazivnim deterdžentom, ili u mašini za pranje sudova na niskoj temperaturi u kratkom ciklusu. Ponovo ga instalirajte obrnutim redosledom. Ponovite za sve filtere.

Kako zameniti filter sa ugljem?

Prvo uklonite filtere za masti. Okrenite filter sa ugljem ulevo i povucite ga nadole. Postavite novi filter obrnutim redosledom. Pažnja: filter sa ugljem nije periv i ne može se regenerisati.

Šta učiniti ako se aparat ne uključuje?

Proverite da li je aparat pravilno povezan na izvor napajanja. Ako je osigurač isključen, zamenite ga. Ako problem i dalje postoji, pozovite kvalifikovanog električara.

Zašto osvetljenje ne radi?

Osvetljenje je verovatno neispravno. LED sijalica se može zameniti samo od strane ovlašćenog tehničara. Kontaktirajte servisnu službu.

Kako aktivirati funkciju Hob to Hood?

Funkcija Hob to Hood povezuje ploču za kuvanje sa napom putem infracrvenog komunikatora. Brzina ventilatora se automatski podešava u zavisnosti od podešavanja i temperature najtoplije posude. Takođe možete ručno aktivirati ventilator sa ploče za kuvanje. Pogledajte uputstvo za ploču za kuvanje za više detalja.

Koje je minimalno rastojanje između ploče za kuvanje i nape?

Minimalno rastojanje između površine ploče za kuvanje (gde stoje posude) i donjeg dela nape mora biti najmanje 65 cm, osim ako nije drugačije navedeno u uputstvima za instalaciju.

Kako resetovati alarm filtera?

Da resetujete alarm, pritisnite taster za alarm filtera tokom 3 sekunde. Alarm se gasi.

Mogu li koristiti parni čistač za čišćenje nape?

Ne, ne koristite parni čistač, prskalicu za vodu, abrazivni proizvod niti metalnu strugalicu. Koristite samo meku krpu i neutralne deterdžente.

Šta učiniti u slučaju kvara?

Pogledajte poglavlje Rešavanje problema u uputstvu. Proverite napajanje, osigurače, filtere. Ako osvetljenje ne radi, zamenite sijalicu (tehničar). Ako je usisavanje nedovoljno, povećajte brzinu motora. Ako se alarm filtera upali, očistite ili zamenite odgovarajući filter.

Kako održavati napu svakodnevno?

Redovno čistite aparat mekom krpom. Čistite filtere za masti najmanje svaka dva meseca (ili češće pri intenzivnoj upotrebi). Zamenite filter sa ugljem kada se alarm aktivira. Ne ostavljajte napu da radi nepotrebno dugo nakon kuvanja (oko 15 minuta je dovoljno).

KORISNIČKI PRIRUČNIK JDWK607S0 JUNO

- Ovaj je uređaj namijenjen kućnoj uporabi iznad ploča za kuhanje, kuhala i sličnih uređaja za kuhanje.

• Za informacije o pravilnom odlaganju uređaja kontaktirajte komunalnu službu.
• Iskopčajte uređaj iz napajanja.
• Odrežite kabel napajanja blizu uređaja i odložite ga.

Upute za postavljanje

Za potpune informacije o ugradnji uređaja pogledajte posebnu instalacijsku knjižicu.

OPIS PROIZVODA

Opći pregled

1 Upravljačka ploča
2 Svjetlo
3 Očisti filtre
4 Poklopac filtra

Pogledajte alarm filtra u ovom poglavlju.

Vrijeme zasićenja filtra s ugljenom varira ovisno o vrsti kuhanja i pravilnosti čišćenja filtra za masnoću.

UPOZORENJE! Filtar s ugljenom je NE-periv! Filtar se ne može obnoviti!

1 Включено / Исклучено
2 Прва брзина на мотор
3 Втора брзина на мотор
4 Трета брзина на мотор
5 Максимална брзина на мотор

Фукција од плоча до аспиратор

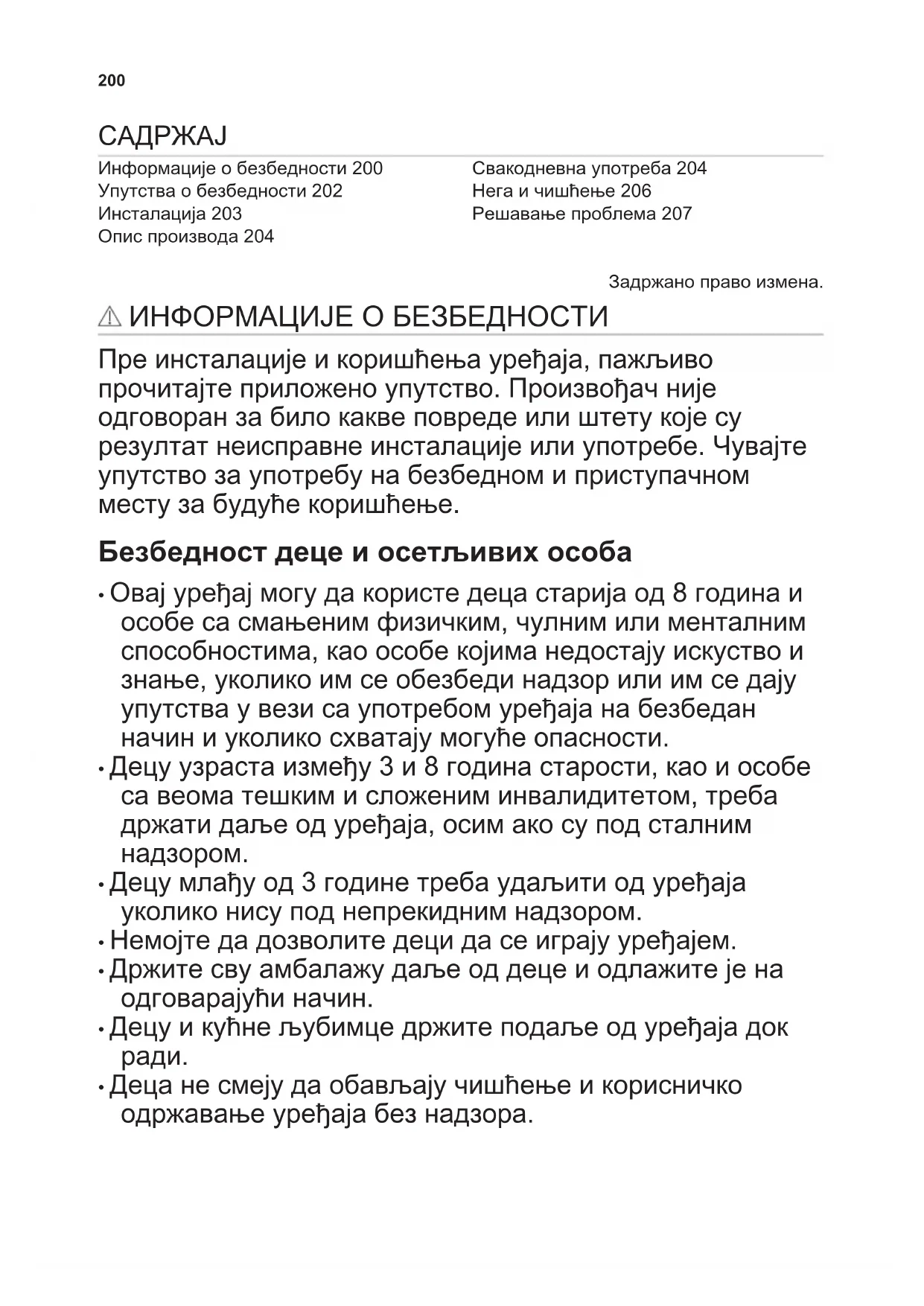

Информације о безбедности 200

Упутства о безбедности 202

Инсталација 203

Опис производа 204

Свакодневна употреба 204

Нега и чишћење 206

Решавање проблема 207

Задржано право измена.

⚠️ ИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ

Пре инсталације и коришћења уређаја, пажљиво прочитајте приложено упутство. Произвођач није одговоран за било какве повреде или штету које су резултат неисправне инсталације или употребе. Чувајте упутство за употребу на безбедном и приступачном месту за будуће коришћење.

Безбедност деце и осетљивих особа

• Овај уређај могу да користе деца старија од 8 година и особе са смањеним физичким, чулним или менталним способностима, као особе којима недостају искусство и знање, уколико им се обезбеди надзор или им се дају упутства у вези са употребом уређаја на безбедан начин и уколико схватају могуће опасности.
• Децу узраста између 3 и 8 година старости, као и особе са веома тешким и сложеним инвалидитетом, треба држати даље од уређаја, осим ако су под сталним надзором.
• Децу млађу од 3 године треба удаљити од уређаја уколико нису под непрекидним надзором.
  • Немојте да дозволите деци да се играју уређајем.
• Држите сву амбалажу даље од деце и одлажите је на одговарајући начин.
• Децу и кућне љубимце држите подаље од уређаја док ради.
• Деца не смеју да обављају чишћење и корисничко одржавање уређаја без надзора.

• Овај уређај је намењен за кућну употребу изнад плоча за кување, шпорета и сличних уређаја за кување.
• Пре чишћења и одржавања, искључите уређај из напајања.
• ОПРЕЗ: Доступни делови могу постати врели током употребе са уређајима за кување.
• Користите само завртње за причвршћивање које сте добили уз уређај, а ако нису испоручени, користите завртње препоручене у упутству за инсталацију.
  • Немојте користити лепкове за фиксирање уређаја.
• Минимална удаљеност између површине плоче за кување на којој се налазе посуде и доњег дела уређаја мора бити најмање 65 см, осим ако није другачије наведено у упутству за инсталацију уређаја или плоче за кување.
• Испуштање ваздуха мора бити у складу са прописима локалних власти.
• Обезбедите добру вентилацију у просторији у којој је уређај инсталиран како бисте избегли да се у просторију врате непожељни издувни гасови других уређаја насталих сагоревањем неких других врста горива, укључујући и сагоревање отвореним пламеном.
• Постарајте се да вентилациони отвори не буду блокирани и да се ваздух који сакупља овај уређај не преноси у канал који се користи за испуштање дима и паре из других уређаја (системи централног грејања, термосифони, бојлери, итд.).
• Кад овај уређај ради с другим уређајима, максимални вакуум који се ствара у просторији не би требало да преће 0,04 mbar.
• Водите рачуна да не оштетите кабл за напајање. Обратите се нашем овлашћеном сервисном центру или електричару ради замене оштећеног кабла за напајање.

- Ако је уређај прикључен директно на електрично напајање, електрична инсталација мора бити опремљена изолационим уређајем који омогућава искључивање уређаја из електричне мреже на свим половима. Потпуно искључење мора бити у складу са условима наведеним за пренапонску категорију III. Механизам искључења треба да буде уgraђен у фиксну електричну мрежу у складу с правилима о електричним мрежама.

• Немојте фламбирати испод уређаја.
• Немојте користити за испуштање опасних или експлозивних материјала и испарења.
• Редовно чистите уређај меком тканином како бисте спречили пропадање површинског материјала.
- Немојте користити парочистач, водени спреј, оштра абразивна средства за чишћење или оштре металне стругаче за чишћење површине уређаја. Користите искључиво неутралне детерценте.
- Редовно чистите филтере за масноће (барем на свака 2 месеца) и уклоните масне наслаге из уређаја како бисте спречили ризик од пожара.
- За чишћење унутрашњости уређаја користите тканину или четку.

УПОЗОРЕЊЕ! Постоји ризик од струјног удара, пожара, опекотина или оштећења уређаја.

• Само квалификована особа може да инсталира овај уређај.
• Немојте да инсталирате или користите оштећен уређај.
• Придржавајте се упутстава за монтирање које сте добили уз уређај.

• Увек водите рачуна приликом померања уређаја зато што је тежак. Увек користите заштитне рукавице и затворену обућу.

• Пре инсталације уређаја, уклоните комплетну амбалажу, налепнице и заштитну фолију.

• Не инсталирајте одвод издувног ваздуха у зидну шупљину, осим ако је шупљина пројектована у ту сврху.

Прикључење на електричну мрежу

УПОЗОРЕЊЕ! Ризик од пожара и струјног удара.

• Сва прикључивања струје треба да обави квалификован електричар.
• Уверите се да су параметри на плочици са техничким

карактеристикама компатибилни са одговарајућим параметрима електричне мреже за напајање.

• Ако символ ( ) ☐ије одштампан на плочици са техничким карактеристикама, уређај мора да буде уземљен.
• Увек користите прописно угађену утичницу са заштитом од струјног удара.
• Не дозволите да се електрични кабл запетља.
• Немојте да користите адаптере са више утичница и продужне каблове.
• Ако је зидна утичница лабава, немојте да прикључујете мрежни утикач.
• Не вуците кабл за напајање како бисте искључили уређај. Кабл искључите тако што ћете извући утикач из утичнице.
• Заштита од удара делова под напоном и изолованих делова мора да се причврсти тако да не може да се уклони без алата.
• Проверите да ли је уређај правилно инсталиран. Лоше причвршћен или неодговарајући електрични кабл за напајање може проузроковати прегревање терминала.
• Прикључите уређај на крају инсталације. Водите рачуна да постоји приступ електричној мрежи након инсталације.

Употреба

УПОЗОРЕЊЕ! Постоји ризик од повреде, опекотина и струјног удара.

ИНСТАЛАЦИЈА

УПОЗОРЕЊЕ! Погледајте поглавља о безбедности.

• Овај уређај је намењен само за кување. Не користите овај уређај у друге сврхе.
• Немојте да мењате спецификацију овог уређаја.
• Немојте руководи уређајем када су вам мокре руке или када је он у контакту са водом.
• Користите искључиво прибор који је испоручен са уређајем.
• Држите пламенове или загрејане предмете даље од масти и уља током кувања и пржења.
• Не користите непокривене електричне решетке.
• Немојте да користите уређај као површину за одлагање.
• Немојте користити стакла за увећавање, двоглед или сличне оптичке уређаје да бисте гледали директно у осветљење уређаја.

Услуга

• Ради оправке уређаја обратите се овлашћеном сервисном центру..
• Користите само оригиналне резервне делове.

Одлагање

• Обратите се општинским органима да бисте сазнали како да правилно одложите уређај у отпад.
• Искључите утикач кабла за напајање уређаја из мрежне утичнице.
• Исеците мрежни електрични кабл на месту које је близу уређаја и одложите га.

Упутство за инсталацију

За потпуне информације о инсталацији уређаја погледајте посебну књижицу за инсталацију.

ОПИС ПРОИЗВОДА

Општи приказ

1 Командна табла
2 Лампица
3 Филтер
4 Поклопац филтера

Преглед командне табле

1 Укључено / Искључено
2 Прва брзина мотора
3 Друга брзина мотора
4 Трећа брзина мотора
5 Максимална брзина мотора

6 Подсетник за филтер
7 Функција за везу између плоче за кување и аспиратора
8 Лампица

Коришћење аспиратора

Проверите препоручену брзину у складу са табелом доле.

[0H85]	Приликом загревања хране, кувања са поклопљеним посудама.
[27TK]	Приликом кувања са поклопљеним посудама на више зона за кување или више горионика, при пажљивом пржењу.Приликом кључања, пржења великих количина хране без поклопца, кувања на више зона за кување или више горионика.
	Приликом кључања, пржења велике количине хране без поклопца, велике влажности. Аспиратор ради на максимальној брзини. Након 6 минута уређај се враћа у претходно подешавање.

Препоручује се да оставите аспиратор да ради приближно 15 минута након кувања.

Командна табла је сензорско поље. Поново додирните симболе да бисте активирали функције.

За управљање аспиратором:

1. Укључите уређај притиском на дугме ①.

Функције су спремне за активацију.

1. За активацију функције, додирните символ.

Да бисте искључили уређај, поново притисните дугме ①

Функција за везу између плоче за кување и аспиратора

Ово је аутоматска функција која повезује плочу за кување са аспиратором. И плоча за кување и аспиратор имају комуникатор са инфрацрвеним сигналом. Брзина вентилатора се дефинише аутоматски на основу подешавања режима и температуре најтоплијег посуђа на плочи за кување. Вентилатором можете да управљате и ручно, помоћу плоче за кување. Функција може да се активира са панела плоче за кување.

Активирање максимальне брзине мотора

Кад притиснете дугме , функција максимальне брзине мотора почиње да ради током 6 минута. Након тог времена, уређај се враћа на своје претходно подешавање брзине.

Када је функција активна, индикатор аларма филтера светли (бело).

Када је функција укључена, додатно додиривање дугмета ✿ нека никакве ефекте.

Активирање и деактивирање обавештења о филтеру

Аларм за филтер подсећа вас да је потребно заменити или очистити угљени филтер и очистити филтер за масноће. Индикатор филтера је укључен (светли црвено) 30 секунди ако филтер за масноће треба очистити. Индикатор филтера трепери (црвено) 30 секунди ако угљени филтер треба да се замени или очисти.

Погледајте део о аларму за филтер у одељку „Нега и чишћење“.

1. Укључите командну таблу.
2. Уверите се да су иконице искључене.
3. Да бисте активирали или деактивирали обавештење о угљеном филтеру, додирните дугме на 3 секунде.

Ако је активирано обавештење о угљеном филтеру, иконица филтера трепери (бело) 5 секунди.

Ако је активирано обавештење о угљеном фильтеру, иконица филтера трепери (бело) 5 секунди.

НЕГА И ЧИШТЕЊЕ

Чишћење филтера за масноће

Сваки филтер мора да се чисти барем једном месечно. Филтери су монтирани помоћу затега и осигурача на супротној страни.

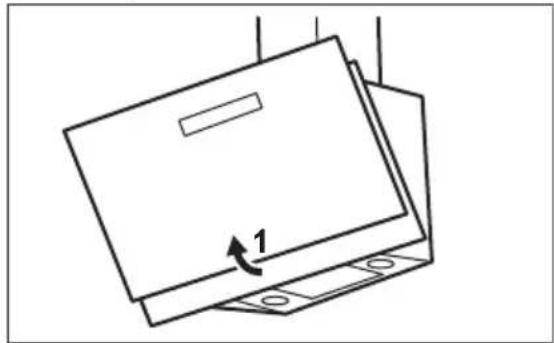

Да бисте очистили филтер:

1. Повуците поклопац да бисте га отворили.

1. Благо нагните предњи део филтера надоле (2), а затим повущите. Поновите прва два корака за све филтере.

2. Очистите филтере користећи сунђер и неабразивне детерценте или у машини за судове.

Машина за прање судова мора бити подешена на ниску температуру и крatak циклус. Филтер за масноће може да промени боју, али то нема утицаја на учинак уређаја.

Поновите кораке за све филтере ако је то могуће.

Замена угљеног филтера

Погледајте одељак о аларму за филтер у овом поглављу.

Време засићења угљеног филтера варира у зависности од врсте кувања и редовности чишћења филтера за масноће.

УПОЗОРЕЊЕ! Угљени филтер НИЈЕ могуће прати! Овај филтер не може да се регенерише!

За замену угљеног филтера:

1. Извадите филтере за масноће из уређаја.
   Погледајте одељак „Чишћење филтера за масноће“ у овом поглављу.
2. Окрените филтер у смеру супротном од смера кретања казальки на сату (1) и затим повущите (2).

Погледајте одељак о активирању и деактивирању аларма филтера у поглављу „Свакодневна употреба“.

РЕШАВАЊЕ ПРОБЛЕМА

Погледајте одељак „Чишћење филтера за масноће“ у овом поглављу.

i Погледајте део о чишћењу или о замени угљеног филтера (зависи од типа филтера).

За ресетовање аларма:

Уређај се испоручује са LED лампицом. Овај део може да замени само техничар. У случају било каквог квара, погледајте део „Сервис“ у одељку „Упутства о безбедности“.

УПОЗОРЕЊЕ! Погледајте поглавља о безбедности.

Шта учинити ако...

Не можете да укључите уређај.	Уређај није прикључен на електрично напајање или није правилно прикључен.	Проверите да ли је уређај правилно укључен у струју.
Не можете да укључите уређај.	Осигурач је прегорео. Проверите да осигурач ни-је узрок квара. Уколико осигурач непрекидно пре-горева, обратите се квали-фикованом, овлашћеном електричару.
Лампица не ради. Лампица је неисправна. Замените лампицу. Погле-дајте одељак „Нега и чиш-ћење“
Уређај не упија довољно испарења.	Брзина мотора није одго-варајућа за количину испа-рења која се јављају.	Промените брзину мотора.
Укључен је индикатор аларма за филтер	Укључен је аларм за фил-тер. Филтер за масноће мора да се очисти.	Погледајте део о аларму за филтер у одељку „Нега и чишћење“.
Проблем Могући узрок Решење
Индикатор аларма за фил-тер 📁репери.	Укључен је аларм за фил-тер. Угљени филтер мора да се замени или очисти.	Погледајте део о аларму за филтер у одељку „Нега и чишћење“.

ЕКОЛОШКА ПИТАЊА

Рециклирајте материјале са симболом

. Паковање одложите у одговарајуће контејнере ради рециклирања.

Помозите у заштити животне средине и људског здравља као и у рециклирању отпадног материјала од електронских и

електричних уређаја. Уређаје

обележене символом ☒немојте бацати заједно са смећем. Производ вратите у локални центар за рециклирање или се обратите општинској канцеларији.
